FIAT FIORINO 2018 Knjižica za upotrebu i održavanje (in Serbian)

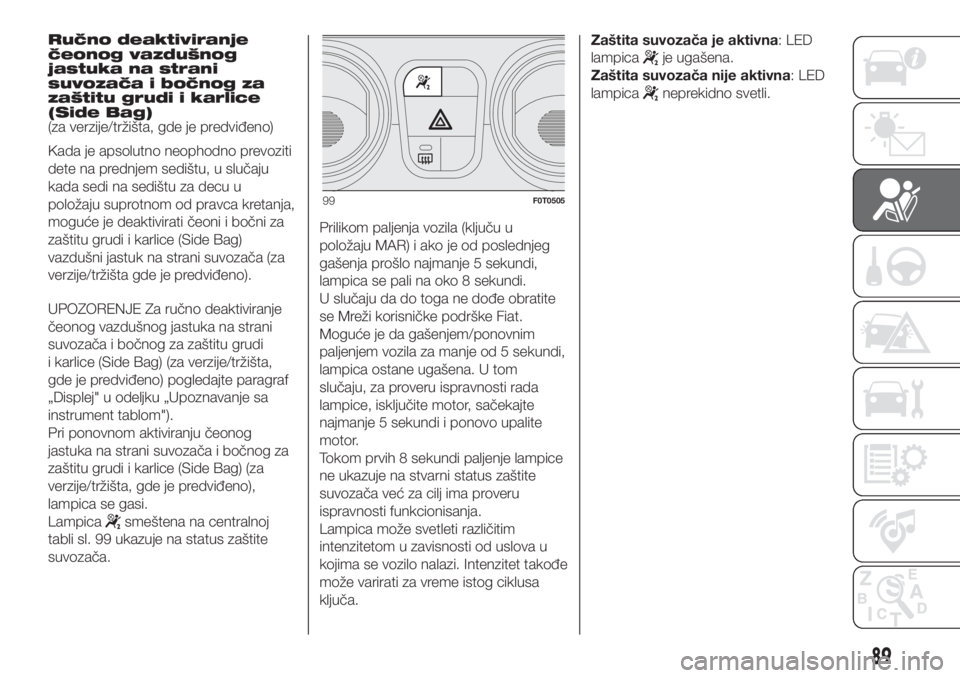

Ručno deaktiviranje
čeonog vazdušnog
jastuka na strani
suvozača i bočnog za
zaštitu grudi i karlice
(Side Bag)
(za verzije/tržišta, gde je predviđeno)
Kada je apsolutno neophodno prevoziti
dete na prednjem sedištu, u slučaju
kada sedi na sedištu za decu u
položaju suprotnom od pravca kretanja,
moguće je deaktivirati čeoni i bočni za
zaštitu grudi i karlice (Side Bag)
vazdušni jastuk na strani suvozača (za
verzije/tržišta gde je predviđeno).
UPOZORENJE Za ručno deaktiviranje
čeonog vazdušnog jastuka na strani
suvozača i bočnog za zaštitu grudi
i karlice (Side Bag) (za verzije/tržišta,
gde je predviđeno) pogledajte paragraf
„Displej" u odeljku „Upoznavanje sa
instrument tablom").
Pri ponovnom aktiviranju čeonog
jastuka na strani suvozača i bočnog za
zaštitu grudi i karlice (Side Bag) (za
verzije/tržišta, gde je predviđeno),
lampica se gasi.
Lampica
smeštena na centralnoj
tabli sl. 99 ukazuje na status zaštite
suvozača.Prilikom paljenja vozila (ključu u
položaju MAR) i ako je od poslednjeg
gašenja prošlo najmanje 5 sekundi,
lampica se pali na oko 8 sekundi.
U slučaju da do toga ne dođe obratite
se Mreži korisničke podrške Fiat.
Moguće je da gašenjem/ponovnim
paljenjem vozila za manje od 5 sekundi,
lampica ostane ugašena. U tom
slučaju, za proveru ispravnosti rada
lampice, isključite motor, sačekajte
najmanje 5 sekundi i ponovo upalite
motor.
Tokom prvih 8 sekundi paljenje lampice
ne ukazuje na stvarni status zaštite
suvozača već za cilj ima proveru
ispravnosti funkcionisanja.
Lampica može svetleti različitim
intenzitetom u zavisnosti od uslova u
kojima se vozilo nalazi. Intenzitet takođe
može varirati za vreme istog ciklusa
ključa.Zaštita suvozača je aktivna: LED
lampica
je ugašena.
Zaštita suvozača nije aktivna: LED
lampica
neprekidno svetli.
99F0T0505
89

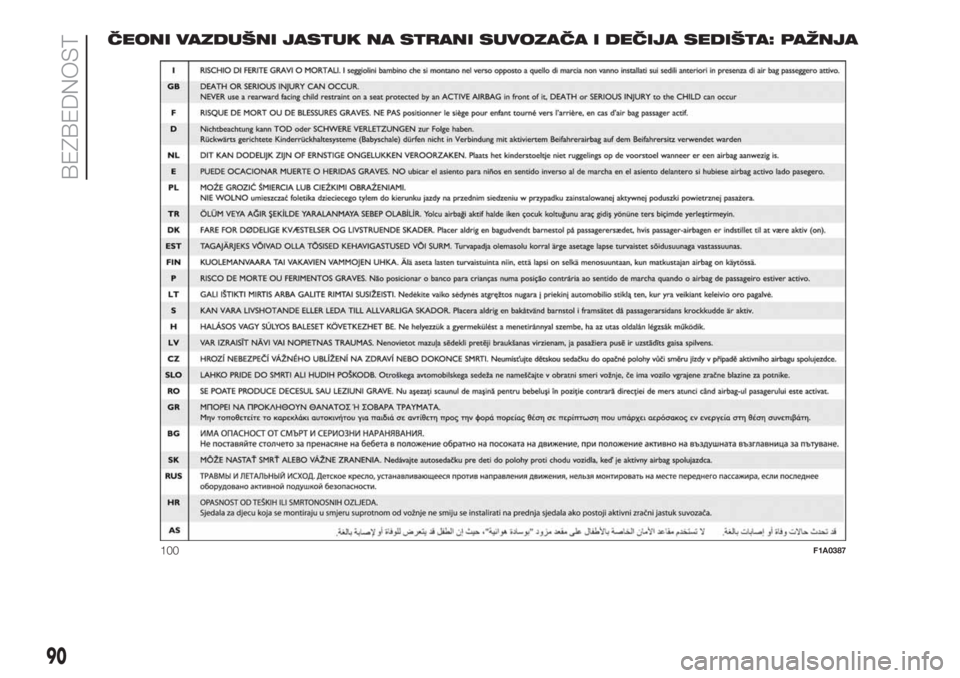

ČEONI VAZDUŠNI JASTUK NA STRANI SUVOZAČA I DEČIJA SEDIŠTA: PAŽNJA
100F1A0387
90
BEZBEDNOST

PAŽNJA
78)Nemojte stavljati nalepnice ili druge
predmete na volan, komandnu tablu u zoni
vazdušnog jastuka na strani suvozača i
na sedišta. Ne postavljajte predmete
na komandnu tablu na strani suvozača
(npr. mobilni telefoni) jer bi mogli ometati
pravilno otvaranje vazdušnog jastuka
na strani suvozača i, pored toga, naneti
teške povrede putnicima u vozilu.
79)OZBILJNA OPASNOST: Kada je
vazdušni jastuk na strani suvozača aktivan
NE postavljajte dečije sedište na prednje jer
se ono ugrađuje suprotno od smera
kretanja. U slučaju udara, aktiviranje
vazdušnog jastuka moglo bi izazvati smrtne
povrede deteta koje se prevozi, nezavisno
od težine udara. Zato, uvek isključite
vazdušni jastuk na strani suvozača kada na
prednje suvozačko sedište montirate dečije
sedište okrenuto suprotno od smera
kretanja. Pored ovoga, suvozačko sedište
mora biti podešeno u krajnji zadnji položaj,
kako bi se izbegli eventualni kontakti
dečijeg sedišta sa komandnom tablom.
Odmah po skidanju dečijeg sedišta ponovo
aktivirajte vazdušni jastuk na strani
suvozača.

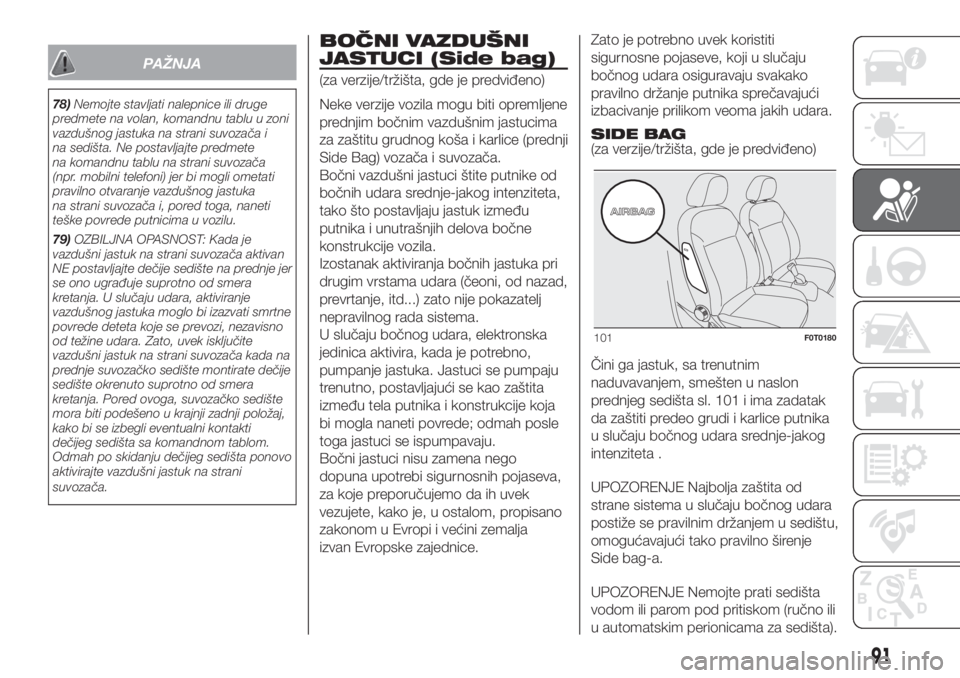

BOČNI VAZDUŠNI
JASTUCI (Side bag)
(za verzije/tržišta, gde je predviđeno)
Neke verzije vozila mogu biti opremljene
prednjim bočnim vazdušnim jastucima
za zaštitu grudnog koša i karlice (prednji
Side Bag) vozača i suvozača.
Bočni vazdušni jastuci štite putnike od
bočnih udara srednje-jakog intenziteta,
tako što postavljaju jastuk između
putnika i unutrašnjih delova bočne
konstrukcije vozila.
Izostanak aktiviranja bočnih jastuka pri
drugim vrstama udara (čeoni, od nazad,
prevrtanje, itd...) zato nije pokazatelj
nepravilnog rada sistema.
U slučaju bočnog udara, elektronska
jedinica aktivira, kada je potrebno,
pumpanje jastuka. Jastuci se pumpaju
trenutno, postavljajući se kao zaštita
između tela putnika i konstrukcije koja
bi mogla naneti povrede; odmah posle
toga jastuci se ispumpavaju.
Bočni jastuci nisu zamena nego
dopuna upotrebi sigurnosnih pojaseva,
za koje preporučujemo da ih uvek
vezujete, kako je, u ostalom, propisano
zakonom u Evropi i većini zemalja
izvan Evropske zajednice.Zato je potrebno uvek koristiti
sigurnosne pojaseve, koji u slučaju
bočnog udara osiguravaju svakako
pravilno držanje putnika sprečavajući
izbacivanje prilikom veoma jakih udara.
SIDE BAG
(za verzije/tržišta, gde je predviđeno)
Čini ga jastuk, sa trenutnim
naduvavanjem, smešten u naslon
prednjeg sedišta sl. 101 i ima zadatak
da zaštiti predeo grudi i karlice putnika
u slučaju bočnog udara srednje-jakog
intenziteta .
UPOZORENJE Najbolja zaštita od
strane sistema u slučaju bočnog udara
postiže se pravilnim držanjem u sedištu,
omogućavajući tako pravilno širenje
Side bag-a.
UPOZORENJE Nemojte prati sedišta
vodom ili parom pod pritiskom (ručno ili
u automatskim perionicama za sedišta).
101F0T0180
91

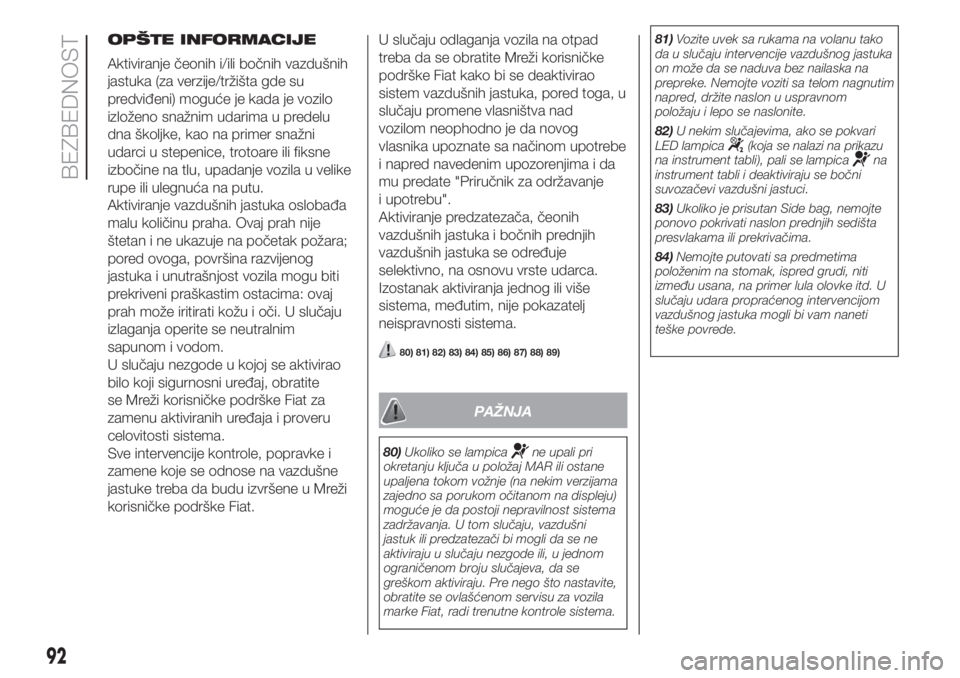

OPŠTE INFORMACIJE
Aktiviranje čeonih i/ili bočnih vazdušnih
jastuka (za verzije/tržišta gde su
predviđeni) moguće je kada je vozilo
izloženo snažnim udarima u predelu
dna školjke, kao na primer snažni
udarci u stepenice, trotoare ili fiksne
izbočine na tlu, upadanje vozila u velike
rupe ili ulegnuća na putu.
Aktiviranje vazdušnih jastuka oslobađa
malu količinu praha. Ovaj prah nije
štetan i ne ukazuje na početak požara;
pored ovoga, površina razvijenog
jastuka i unutrašnjost vozila mogu biti
prekriveni praškastim ostacima: ovaj
prah može iritirati kožu i oči. U slučaju
izlaganja operite se neutralnim
sapunom i vodom.
U slučaju nezgode u kojoj se aktivirao
bilo koji sigurnosni uređaj, obratite
se Mreži korisničke podrške Fiat za
zamenu aktiviranih uređaja i proveru
celovitosti sistema.
Sve intervencije kontrole, popravke i
zamene koje se odnose na vazdušne
jastuke treba da budu izvršene u Mreži
korisničke podrške Fiat.U slučaju odlaganja vozila na otpad
treba da se obratite Mreži korisničke
podrške Fiat kako bi se deaktivirao
sistem vazdušnih jastuka, pored toga, u
slučaju promene vlasništva nad
vozilom neophodno je da novog
vlasnika upoznate sa načinom upotrebe
i napred navedenim upozorenjima i da
mu predate "Priručnik za održavanje
i upotrebu".
Aktiviranje predzatezača, čeonih
vazdušnih jastuka i bočnih prednjih
vazdušnih jastuka se određuje
selektivno, na osnovu vrste udarca.
Izostanak aktiviranja jednog ili više
sistema, međutim, nije pokazatelj
neispravnosti sistema.
80) 81) 82) 83) 84) 85) 86) 87) 88) 89)
PAŽNJA
80)Ukoliko se lampicane upali pri
okretanju ključa u položaj MAR ili ostane
upaljena tokom vožnje (na nekim verzijama
zajedno sa porukom očitanom na displeju)
moguće je da postoji nepravilnost sistema
zadržavanja. U tom slučaju, vazdušni
jastuk ili predzatezači bi mogli da se ne
aktiviraju u slučaju nezgode ili, u jednom
ograničenom broju slučajeva, da se
greškom aktiviraju. Pre nego što nastavite,
obratite se ovlašćenom servisu za vozila
marke Fiat, radi trenutne kontrole sistema.81)Vozite uvek sa rukama na volanu tako
da u slučaju intervencije vazdušnog jastuka
on može da se naduva bez nailaska na
prepreke. Nemojte voziti sa telom nagnutim
napred, držite naslon u uspravnom
položaju i lepo se naslonite.
82)U nekim slučajevima, ako se pokvari
LED lampica
(koja se nalazi na prikazu
na instrument tabli), pali se lampicana
instrument tabli i deaktiviraju se bočni
suvozačevi vazdušni jastuci.
83)Ukoliko je prisutan Side bag, nemojte
ponovo pokrivati naslon prednjih sedišta
presvlakama ili prekrivačima.
84)Nemojte putovati sa predmetima
položenim na stomak, ispred grudi, niti
između usana, na primer lula olovke itd. U
slučaju udara propraćenog intervencijom
vazdušnog jastuka mogli bi vam naneti
teške povrede.
92
BEZBEDNOST

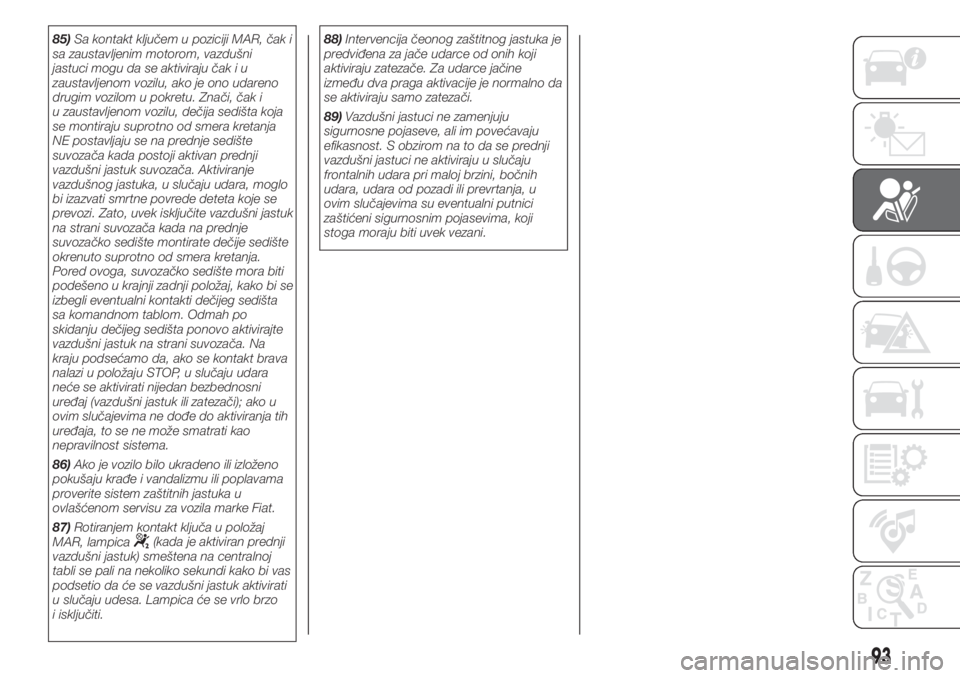

85)Sa kontakt ključem u poziciji MAR, čak i
sa zaustavljenim motorom, vazdušni
jastuci mogu da se aktiviraju čak i u
zaustavljenom vozilu, ako je ono udareno
drugim vozilom u pokretu. Znači, čak i
u zaustavljenom vozilu, dečija sedišta koja
se montiraju suprotno od smera kretanja
NE postavljaju se na prednje sedište
suvozača kada postoji aktivan prednji
vazdušni jastuk suvozača. Aktiviranje
vazdušnog jastuka, u slučaju udara, moglo
bi izazvati smrtne povrede deteta koje se
prevozi. Zato, uvek isključite vazdušni jastuk
na strani suvozača kada na prednje
suvozačko sedište montirate dečije sedište
okrenuto suprotno od smera kretanja.
Pored ovoga, suvozačko sedište mora biti
podešeno u krajnji zadnji položaj, kako bi se
izbegli eventualni kontakti dečijeg sedišta
sa komandnom tablom. Odmah po
skidanju dečijeg sedišta ponovo aktivirajte
vazdušni jastuk na strani suvozača. Na
kraju podsećamo da, ako se kontakt brava
nalazi u položaju STOP, u slučaju udara
neće se aktivirati nijedan bezbednosni
uređaj (vazdušni jastuk ili zatezači); ako u
ovim slučajevima ne dođe do aktiviranja tih
uređaja, to se ne može smatrati kao
nepravilnost sistema.
86)Ako je vozilo bilo ukradeno ili izloženo
pokušaju krađe i vandalizmu ili poplavama
proverite sistem zaštitnih jastuka u
ovlašćenom servisu za vozila marke Fiat.
87)Rotiranjem kontakt ključa u položaj
MAR, lampica
(kada je aktiviran prednji
vazdušni jastuk) smeštena na centralnoj
tabli se pali na nekoliko sekundi kako bi vas
podsetio da će se vazdušni jastuk aktivirati
u slučaju udesa. Lampica će se vrlo brzo
i isključiti.88)Intervencija čeonog zaštitnog jastuka je
predviđena za jače udarce od onih koji
aktiviraju zatezače. Za udarce jačine
između dva praga aktivacije je normalno da
se aktiviraju samo zatezači.
89)Vazdušni jastuci ne zamenjuju
sigurnosne pojaseve, ali im povećavaju
efikasnost. S obzirom na to da se prednji
vazdušni jastuci ne aktiviraju u slučaju
frontalnih udara pri maloj brzini, bočnih
udara, udara od pozadi ili prevrtanja, u
ovim slučajevima su eventualni putnici
zaštićeni sigurnosnim pojasevima, koji
stoga moraju biti uvek vezani.
93

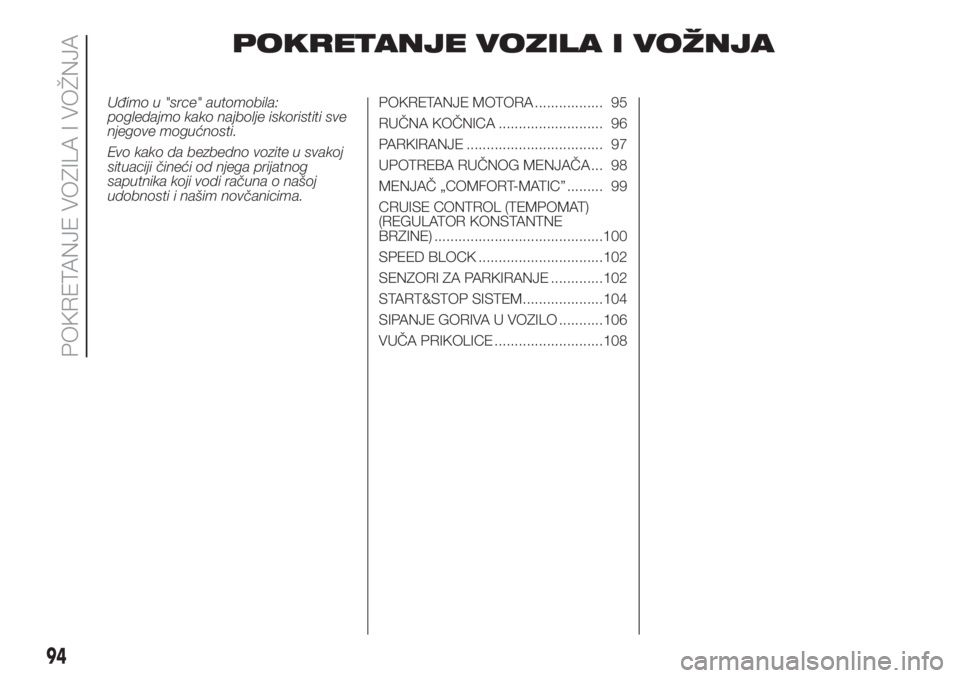

POKRETANJE VOZILA I VOŽNJA
Uđimo u "srce" automobila:
pogledajmo kako najbolje iskoristiti sve
njegove mogućnosti.
Evo kako da bezbedno vozite u svakoj
situaciji čineći od njega prijatnog
saputnika koji vodi računa o našoj
udobnosti i našim novčanicima.POKRETANJE MOTORA ................. 95
RUČNA KOČNICA .......................... 96
PARKIRANJE .................................. 97
UPOTREBA RUČNOG MENJAČA ... 98
MENJAČ „COMFORT-MATIC” ......... 99
CRUISE CONTROL (TEMPOMAT)
(REGULATOR KONSTANTNE
BRZINE) ..........................................100
SPEED BLOCK ...............................102
SENZORI ZA PARKIRANJE .............102
START&STOP SISTEM....................104
SIPANJE GORIVA U VOZILO ...........106
VUČA PRIKOLICE ...........................108
94
POKRETANJE VOZILA I VOŽNJA

POKRETANJE
MOTORA
Vozilo je opremljeno elektronskim
uređajem blokade motora: u slučaju da
ne dođe do pokretanja pogledajte
opisano u paragrafu "Fiat KOD sistem"
u poglavlju "Upoznavanje sa vozilom".
90) 91)
22) 23) 27) 28)
PROCEDURA KOD
BENZINSKIH MOTORA
Postupiti na sledeći način:
povucite ručnu kočnicu;
postavite ručicu menjača u neutralan
položaj;
pritisnite kvačilo bez pritiskanja gasa;
okrenite kontakt ključ u položaj AVV
i pustite ga čim se motor pokrene.
PROCEDURA KOD DIZEL
MOTORA
Postupiti na sledeći način:
povucite ručnu kočnicu;
postavite ručicu menjača u neutralan
položaj;
okrenuti kontakt bravu u poziciju
MAR: na instrument tabli se pali
lampica
;
sačekajte gašenje lampicai
, do kojeg dolazi onoliko brzo koliko
je topao motor;
pritisnite kvačilo bez pritiskanja gasa;
okrenite kontakt ključ u položaj AVV
odmah posle gašenja lampice
.
Dalje čekanje znači bespotreban rad
grejača.
Pustite ključ čim se motor pokrene.
Sa hladnim motorom, uz okretanje
kontakt ključa u položaj AVV, potrebno
je da potpuno otpustite pedalu gasa.
24)
PROCEDURA ZA VERZIJE
NATURAL POWER
Motor se uvek pokreće na benzin,
nezavisno od načina napajanja koji je
prethodno izabran.
25)
PROCEDURA ZA VERZIJE
SA MENJAČEM
COMFORT-MATIC
Sistem dozvoljava pokretanje motora i
kada je menjač ubačen u brzinu i kada
je u leru (N). Sa ubačenom brzinom
uvek je neophodno pritisnuti pedalu
kočnice.
Pre pokretanja motora, preporučuje se
postavljanje ručice menjača u neutralnu
brzinu (N).
26)
UPOZORENJE Ukoliko se motor ne
pokrene iz prvog pokušaja, treba da
vratite ključ u položaj STOP pre
ponavljanja postupka pokretanja.
Ukoliko sa ključem u položaju MAR
lampica
na instrument tabli ostane
upaljena zajedno sa lampicom
preporučujemo da vratite ključ u položaj
STOP a zatim ponovo u MAR; ako
lampica nastavi da svetli, pokušate
drugim ključevima koji su dostavljeni.
Ako i dalje ne uspevate da pokrenete
motor, pokušajte sa pokretanjem u
vanrednoj situaciji (pogledajte
"Pokretanje u vanrednoj situaciji" u
poglavlju "U vanrednoj situaciji") i
uputite se u Mrežu korisničke podrške
Fiat.
UPOZORENJE U slučaju da se zahtev
za pokretanje vrši sa menjačem u
kvaru, obavite postupak „Odloženo
pokretanje” (vidi i odgovarajuće poruke):
okretanjem ključa u položaju AVV
najmanje 7 sekundi sa pritisnutom
kočnicom, motor će se pokrenuti.
Sistem će ostati u stanju „recovery”
(maksimalni dozvoljeni stepen prenosa:
3, automatski režim nije dostupan).
Ako se motor ne pokrene, obratite se
ovlašćenom servisu za vozila marke
Fiat.
95

PAŽNJA
90)Rad motora u zatvorenom prostoru je
opasan. Motor troši kiseonik i ispušta
ugljen-dioksid, ugljen-monoksid i druge
toksične gasove.
91)Sve dok se motor ne pokrene,
servokočnica i električni servoupravljač nisu
aktivni, dakle, potrebno je primenjivati jaču
silu na pedalu kočnice i na volan, mnogo
veću u odnosu na redovnu.
PAŽNJA
22)Preporučujemo, u početku upotrebe,
da ne dovodite vozilo do maksimalnih
performansi (na primer prevelika
ubrzavanja, suviše duge vožnje sa
maksimalnim brojem obrtaja, previše jaka
kočenja itd.).
23)Po gašenju motora ne ostavljajte
kontakt ključ u položaju MAR kako biste
izbegli da bespotrebna potrošnja isprazni
akumulator.
24)Paljenje lampice
u trepćućem
režimu na 60 sekundi posle gašenja ili
tokom produženog rada ukazuje na
nepravilnost u sistemu predzagrevanja
grejača. Ako se motor pokrene možete
redovno koristiti vozilo ali je potrebno da se
obratite što je pre moguće Mreži korisničke
podrške Fiat.25)Stoga je potrebno da u rezervoaru za
benzin uvek postoji rezerva goriva dovoljna
da očuva integritet pumpe za benzin i da
obezbedi privremeni prelaz iz režima rada
Metan na režim benzin, u slučaju zahteva
visokih performansi.
26)U slučaju da ne dođe do pokretanja
motora sa aktiviranim kretanjem, situacija
potencijalne opasnosti usled činjenice
da se menjač automatski pomerio u
neutralan položaj biće označena zvučnim
obaveštenjem.
27)U potpunosti izbegavajte pokretanje
guranjem, vučom ili na nizbrdici. Ovi
manevri bi mogli izazvati dotok goriva u
katalitičku izduvnu cev i nepovratno je
oštetiti.
28)Ubrzavanje pre gašenja motora ničemu
ne služi, bespotrebno troši gorivo i naročito
je štetno za motore sa turbokompresorom.
RUČNA KOČNICA
Ručica ručne kočnice sl. 102 se nalazi
između prednjih sedišta.
Aktivacija ručne kočnice:
povući ručicu nagore, dok se vozilo ne
zaustavi. Sa ključem kontakt brave u
položaju MAR pali se lampica
.
Deaktivacija ručne kočnice:
nežno podignite ručku A, pritisnite i
držite pritisnut taster B a potom
proverite da li se ugasila lampica
na
instrument tabli.
92) 93) 94)
102F0T0043
96
POKRETANJE VOZILA I VOŽNJA

PAŽNJA
92)Nikada ne ostavljajte decu u vozilu
samu i bez nadzora; kada se udaljavate od
vozila uvek izvucite ključ iz kontakt brave i
ponesite ga sa sobom.
93)Vozilo mora biti blokirano posle nekoliko
klikova ručice, ako se to ne desi obratite
se Mreži korisničke podrške Fiat zbog
podešavanja.
94)Za vreme parkiranja na putevima pod
nagibom, važno je okrenuti prednje točkove
ka trotoaru (ukoliko se parkirate na
nizbrdici) ili u suprotnom smeru ako se
parkirate na uzbrdici. Ako zaustavljate vozila
na velikoj nizbrdici preporučujemo još i da
blokirate točkove klinom ili kamenom.
PARKIRANJE
95)
U slučaju zaustavljanja i napuštanja
vozila, postupite na sledeći način:
ubacite u brzinu (1. na uzbrdici ili
rikverc na nizbrdici) i okrenite točkove u
stranu;
ugasite motor i povucite ručnu
kočnicu;
izvucite ključ iz kontakt brave.
Ako zaustavljate vozilo na velikoj
nizbrdici preporučujemo još i
da blokirate točkove klinom ili
kamenom.
Ne ostavljajte ključeve u položaj MAR
da bi se izbeglo pražnjenje
akumulatora.
Verzije sa menjačem COMFORT-
MATIC
Za bezbedno parkiranje neophodno je,
sa nogom na pedali kočnice, ubaciti
u 1. brzinu ili rikverc (R) i, ako se nalazi
na putu pod nagibom, aktivirati ručnu
kočnicu.
UPOZORENJE NIKADA ne napuštajte
vozilo dok je menjač u neutralnoj brzini
(N) ili, kod verzija koje imaju automatski
menjač (Comfort matic) a da prethodno
niste postavili ručicu menjača uP.OPŠTE INFORMACIJE
Kada je vozilo zaustavljeno i
ubačeno u brzinu, uvek držite pritisnutu
pedalu kočnice sve dok ne odlučite
da krenete, nakon čega otpustite
pedalu kočnice i postepeno ubrzajte;
pri dužem zadržavanju sa uključenim
motorom, savetuje se da držite menjač
u neutralnoj brzini (N);
na kraju, da biste sačuvali efikasnost
kvačila nemojte pritiskati gas kako
biste održali vozilo u mirnom stanju (na
primer: zaustavljanje na uzbrdici).
pregrevanje kvačila može u stvari da
ga ošteti: koristiti papučicu kočnice i
delovati na papučicu gasa samo
prilikom polaska.
koristite drugi stepen prenosa samo
kad je potrebno da imate veću kontrolu
u manevrima na podlogama sa slabim
prianjanjem;
ako je ubačen rikverc (R), a potrebno
je ubaciti u prvi stepen prenosa ili
obrnuto, to radite samo kad je vozilo
potpuno zaustavljeno i s pritisnutom
pedalom kočnice;
97

iako se nipošto ne preporučuje,
ukoliko se na nizbrdici, iz nepredviđenih
razloga, vozilo mora ostaviti da se
kreće u neutralnoj brzini (N), kada bude
došlo do ubacivanja u stepen prenosa,
sistem će automatski, u zavisnosti od
brzine samog vozila, ubaciti vozilo u
optimalni stepen prenosa kako bi
se omogućio pravilan prenos obrtnog
momenta na točkove;
PAŽNJA
95)Nikada ne ostavljajte decu u vozilu
samu i bez nadzora; kada se udaljavate od
vozila uvek izvucite ključ iz kontakt brave i
ponesite ga sa sobom.
UPOTREBA RUČNOG
MENJAČA
Za ubacivanje u brzine, pritisnite do
kraja papučicu kvačila i stavite ručicu
menjača A sl. 103 u željeni položaj
(šema promene brzina data je na
rukohvatu ručice).
UPOZORENJE U rikverc je moguće
ubaciti samo kada je vozilo potpuno
zaustavljeno. Sa pokrenutim motorom,
pre ubacivanja u rikverc, sačekajte
barem 2 sekunde sa do kraja
pritisnutom pedalom kvačila, kako biste
izbegli oštećenje zupčanika i struganje.
96)
29)
PAŽNJA
96)Za pravilnu promenu brzina, potrebno
je do kraja pritisnuti pedalu kvačila. Zbog
toga, na podu ispod pedala ne sme biti
prepreka: uverite se da su eventualne
patosnice uvek dobro postavljene i da ne
smetaju papučicama.
PAŽNJA
29)Ne vozite sa rukom na ručici menjača,
jer naprezanje, čak i blago, u dugom
periodu može pohabati unutrašnje
elemente menjača. Upotreba papučice
kvačila mora biti ograničena isključivo na
promenu brzina. Nemojte voziti tako da
vam noga, čak i blago, bude naslonjena na
papučicu kvačila. Za verzije/tržišta gde je
to predviđeno, elektronska kontrola pedale
kvačila može intervenisati identifikujući
pogrešan stil vožnje kao kvar.
103F0T0055
98
POKRETANJE VOZILA I VOŽNJA
