WARNHINWEISE!
Vor der Benutzung des Sitzes unbedingt
sicherstellen, dass das Sitzpolster kor-
rekt eingerastet ist .Andernfalls ist der Sitz für die
Verwendung eines Kindersitzes und/oder für an-
dere Fahrgäste nicht stabil genug. Ein nicht kor-
rekt eingerastetes Sitzpolster kann möglicher-
weise schwere Verletzungen verursachen!
Größere Kinder
Kinder, die bereits groß genug zum Anlegen des norma-
len Sicherheitsgurts sind, sind auf dem Rücksitz unter-
zubringen und mit dem Dreipunkt-Automatikgurt anzu-
schnallen. Hierbei gilt, dass die Beine des Kindes lang
genug sein müssen, um über die Sitzvorderkante ge-
beugt werden zu können. Außerdem muss das Kind in
der Lage sein, eine normale Sitzhaltung mit Rückenkon-
takt zur Sitzlehne einzunehmen. Vergewissern Sie sich, dass das Kind aufrecht sitzt.
Der Beckengurtabschnitt muss so tief und eng wie möglich über den Hüften anliegen.
Den Sitz des Sicherheitsgurts von Zeit zu Zeit prü fen. Kinder sitzen ungern still und der Gurt kann
deshalb leicht verrutschen.
Falls der Schultergurt am Gesicht oder Hals des Kindes anliegt, das Kind weiter zur Fahrzeugmitte
setzen. Niemals zulassen, dass ein Kind den Schulter-
gurt unter einem Arm oder hinter dem Rücken
durchführt.
WARNHINWEISE!
Ein falsch eingebautes Rückhaltesys-
tem kann seine Schutzfunktion nicht er-
füllen. Bei einem Aufprall kann es losgerissen
werden. Das Kind kann dadurch schwer verletzt
oder getötet werden. Beachten Sie genau die
Hinweise des Herstellers beim Einbau des
KinderRückhaltesystems.
Babyschalen, in denen das Kind mit Blickrich-
tung nach hinten untergebracht ist , dürfen nur
auf dem Rücksitz befestigt werden. Bei einem auf
dem vorderen Beifahrersitz mit Blickrichtung
nach hinten angebrachten Kinder-
Rückhaltesystem besteht die Gefahr, dass bei
einem Aufprall der Airbag dem Kind schwere oder
sogar lebensgefährliche Verletzungen zufügt .
Im Folgenden einige Hinweise für den Kauf ei-
nes geeigneten Rückhaltesystems für Ihr Kind:
Überzeugen Sie sich vor dem Kauf eines Rückhalte- systems davon, dass es eine amtliche Prüfplakette
trägt, die bestätigt, dass es allen gesetzlichen Sicher-
heitsbestimmungen entspricht. FIAT empfiehlt auch,
vor dem Kauf die Einbaumöglichkeit des Kindersitzes
im Fahrzeug zu prüfen.
Das Rückhaltesystem muss für das Gewicht und die Größe Ihres Kindes ausgelegt sein. Näheres zu
Größen und Gewichtsbegrenzungen sind dem Auf-
kleber zu entnehmen.
164
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
Page 172 of 297

Beachten Sie genau die Hinweise zum Einbau desRückhaltesystems. Das System bietet bei falschem
Einbau keinen Schutz.
Das Kind im Kindersitz entsprechend den Herstel- lerangaben sichern.

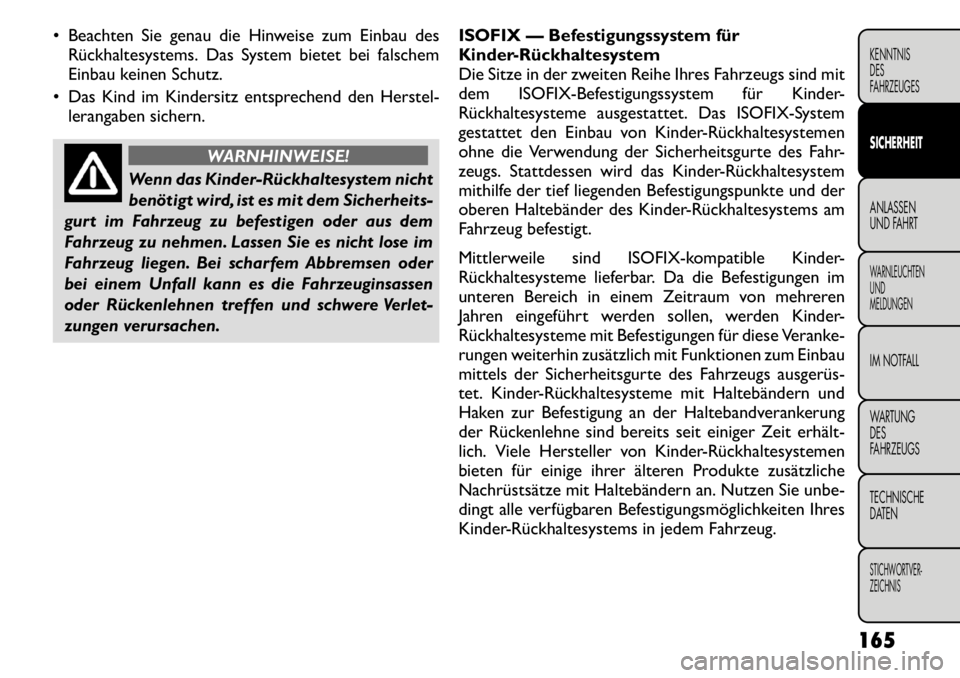

WARNHINWEISE!
Wenn das KinderRückhaltesystem nicht
benötigt wird, ist es mit dem Sicherheits-
gurt im Fahrzeug zu befestigen oder aus dem
Fahrzeug zu nehmen. Lassen Sie es nicht lose im
Fahrzeug liegen. Bei scharfem Abbremsen oder
bei einem Unfall kann es die Fahrzeuginsassen
oder Rückenlehnen treffen und schwere Verlet-
zungen verursachen. ISOFIX — Befestigungssystem für
KinderRückhaltesystem
Die Sitze in der zweiten Reihe Ihres Fahrzeugs sind mit
dem ISOFIX-Befestigungssystem für Kinder-
Rückhaltesysteme ausgestattet. Das ISOFIX-System
gestattet den Einbau von Kinder-Rückhaltesystemen
ohne die Verwendung der Sicherheitsgurte des Fahr-
zeugs. Stattdessen wird das Kinder-Rückhaltesystem
mithilfe der tief liegenden Befestigungspunkte und der
oberen Haltebänder des Kinder-Rückhaltesystems am
Fahrzeug befestigt.
Mittlerweile sind ISOFIX-kompatible Kinder-
Rückhaltesysteme lieferbar. Da die Befestigungen im
unteren Bereich in einem Zeitraum von mehreren
Jahren eingeführt werden sollen, werden Kinder-
Rückhaltesysteme mit Befestigungen für diese Veranke-
rungen weiterhin zusätzlich mit Funktionen zum Einbau
mittels der Sicherheitsgurte des Fahrzeugs ausgerüs
tet. Kinder-Rückhaltesysteme mit Haltebändern und
Haken zur Befestigung an der Haltebandverankerung
der Rückenlehne sind bereits seit einiger Zeit erhält
lich. Viele Hersteller von Kinder-Rückhaltesystemen
bieten für einige ihrer älteren Produkte zusätzliche
Nachrüstsätze mit Haltebändern an. Nutzen Sie unbe-
dingt alle verfügbaren Befestigungsmöglichkeiten Ihres
Kinder-Rückhaltesystems in jedem Fahrzeug.
165
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
Page 173 of 297

Alle drei Sitzplätze in der zweiten Reihe verfügen über
tiefer liegende Befestigungspunkte, an denen ISOFIX-
kompatible Kindersitze angebracht werden können. Sie
dürfen auf keinen Fall ISOFIX-kompatible Kindersitze
so anbringen, dass zwei Sitze gemeinsam an einer
unteren Verankerung befestigt sind. Falls Sie Kinder-
sitze nebeneinander anbringen wollen oder Ihr Kinder-
Rückhaltesystem nicht ISOFIX-kompatibel ist, befesti-
gen Sie die Rückhaltesysteme mit den Sitzgurten des
Fahrzeugs. (abb. 124)

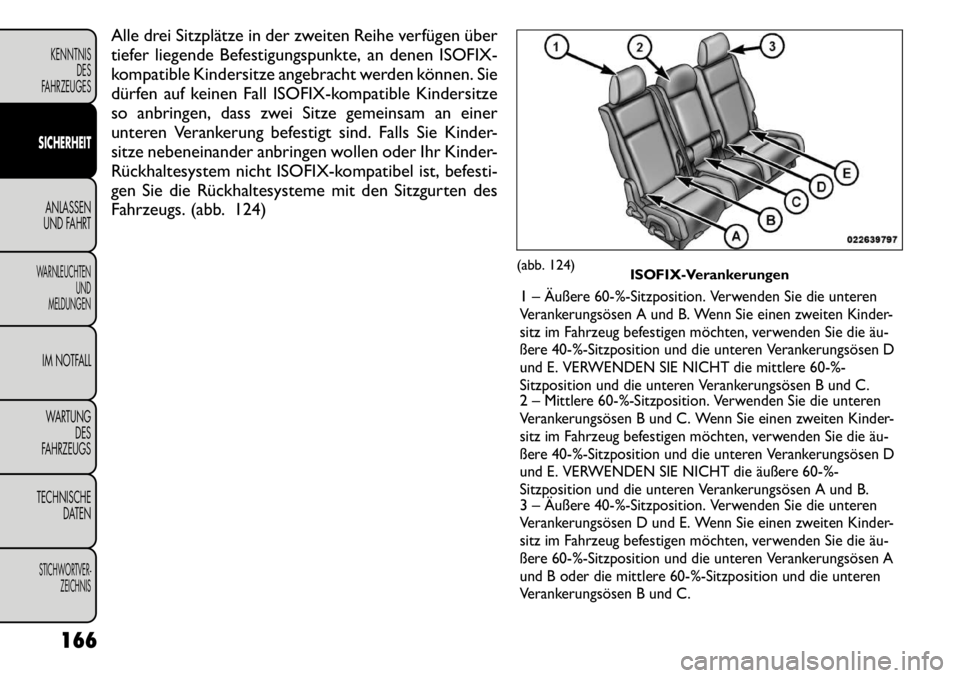

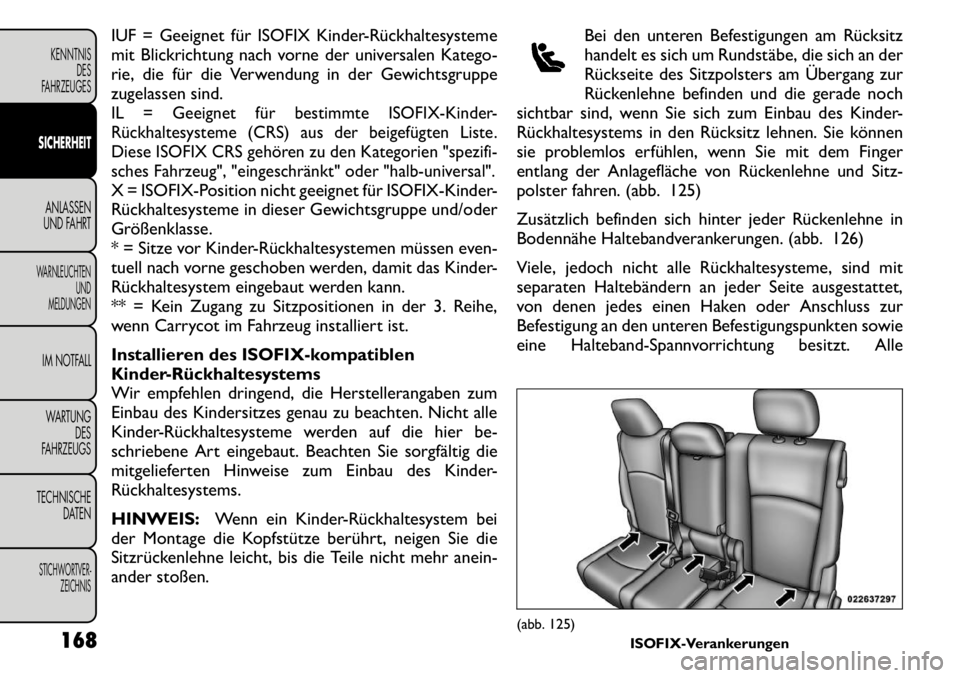

(abb. 124)ISOFIX-Verankerungen
1 –
Äußere 60-%-Sitzposition. Verwenden Sie die unteren
Verankerungsösen A und B. Wenn Sie einen zweiten Kinder-
sitz im Fahrzeug befestigen möchten, verwenden Sie die äu
ßere 40-%-Sitzposition und die unteren Verankerungsösen D
und E. VERWENDEN SIE NICHT die mittlere 60-%-
Sitzposition und die unteren Verankerungsösen B und C.
2 –
Mittlere 60-%-Sitzposition. Verwenden Sie die unteren
Verankerungsösen B und C. Wenn Sie einen zweiten Kinder-
sitz im Fahrzeug befestigen möchten, verwenden Sie die äu
ßere 40-%-Sitzposition und die unteren Verankerungsösen D
und E. VERWENDEN SIE NICHT die äußere 60-%-
Sitzposition und die unteren Verankerungsösen A und B.
3 –
Äußere 40-%-Sitzposition. Verwenden Sie die unteren
Verankerungsösen D und E. Wenn Sie einen zweiten Kinder-
sitz im Fahrzeug befestigen möchten, verwenden Sie die äu
ßere 60-%-Sitzposition und die unteren Verankerungsösen A
und B oder die mittlere 60-%-Sitzposition und die unteren
Verankerungsösen B und C.
166KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
Page 174 of 297

Tabelle mit ISOFIX-Positionen im Fahrzeug
Gewichts- gruppe Größenklasse Befestigung Beifahrer Rückseite
außen Hinten
Mitte Dazwi-
schen au-
ßen rechts/ links Dazwi-
schenMitte Andere
Stellen
Carrycot F ISO/L1 X X X **IUF / X **IUF X
G ISO/L2 X X X X / **IUF X X (1) X X X X X X
0 - bis 10 kg E ISO/R1 X X X *IUF / *IUF *IUF X
(1) X X X X X X
0+ – bis 13 kg E ISO/R1 X X X *IUF / *IUF *IUF X
D ISO/R2 X X X *IUF / *IUF *IUF X C ISO/R3 X X X *IUF / *IUF *IUF X (1) X X X X X X
I – 9 bis 18 kg D ISO/R2 X X X *IUF / *IUF *IUF X
C ISO/R3 X X X *IUF / *IUF *IUF X B ISO/F2 X X X IUF / IUF IUF X
B1 ISO/F2X X X X IUF / IUF IUF X A ISO/F3 X X X IUF / IUF IUF X (1) X X X X X X
II – 15 bis 25 kg (1) X X X X X X
III – 22 bis 36 kg (1) X X X X X X
Legende zur Tabelle oben:
(1) = Für den CRS, der nicht die ISO/XX-
Größenklassenkennung (A bis G) trägt, für die entspre- chende Gewichtsgruppe, gibt der Autohersteller die
fahrzeugspezifischen ISOFIX-Kinder-Rückhaltesys-
teme an, die für jede Position empfohlen werden.
167
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
Page 175 of 297

IUF = Geeignet für ISOFIX Kinder-Rückhaltesysteme
mit Blickrichtung nach vorne der universalen Katego-
rie, die für die Verwendung in der Gewichtsgruppe
zugelassen sind.IL = Geeignet für bestimmte ISOFIX-Kinder-
Rückhaltesysteme (CRS) aus der beigefügten Liste.
Diese ISOFIX CRS gehören zu den Kategorien "spezifi-
sches Fahrzeug", "eingeschränkt" oder "halb-universal".X = ISOFIX-Position nicht geeignet für ISOFIX-Kinder-
Rückhaltesysteme in dieser Gewichtsgruppe und/oder
Größenklasse.
* = Sitze vor Kinder-Rückhaltesystemen müssen even-
tuell nach vorne geschoben werden, damit das Kinder-
Rückhaltesystem eingebaut werden kann.
** = Kein Zugang zu Sitzpositionen in der 3. Reihe,
wenn Carrycot im Fahrzeug installiert ist.
Installieren des ISOFIX-kompatiblen
KinderRückhaltesystems
Wir empfehlen dringend, die Herstellerangaben zum
Einbau des Kindersitzes genau zu beachten. Nicht alle
Kinder-Rückhaltesysteme werden auf die hier be-
schriebene Art eingebaut. Beachten Sie sorgfältig die
mitgelieferten Hinweise zum Einbau des Kinder-
Rückhaltesystems. HINWEIS:Wenn ein Kinder-Rückhaltesystem bei
der Montage die Kopfstütze berührt, neigen Sie die
Sitzrückenlehne leicht, bis die Teile nicht mehr anein-
ander stoßen. Bei den unteren Befestigungen am Rücksitz
handelt es sich um Rundstäbe, die sich an der
Rückseite des Sitzpolsters am Übergang zur
Rückenlehne befinden und die gerade noch
sichtbar sind, wenn Sie sich zum Einbau des Kinder-
Rückhaltesystems in den Rücksitz lehnen. Sie können
sie problemlos erfühlen, wenn Sie mit dem Finger
entlang der Anlagefläche von Rückenlehne und Sitz-
polster fahren. (abb. 125)
Zusätzlich befinden sich hinter jeder Rückenlehne in
Bodennähe Haltebandverankerungen. (abb. 126)
Viele, jedoch nicht alle Rückhaltesysteme, sind mit
separaten Haltebändern an jeder Seite ausgestattet,
von denen jedes einen Haken oder Anschluss zur
Befestigung an den unteren Befestigungspunkten sowie
eine Halteband-Spannvorrichtung besitzt. Alle

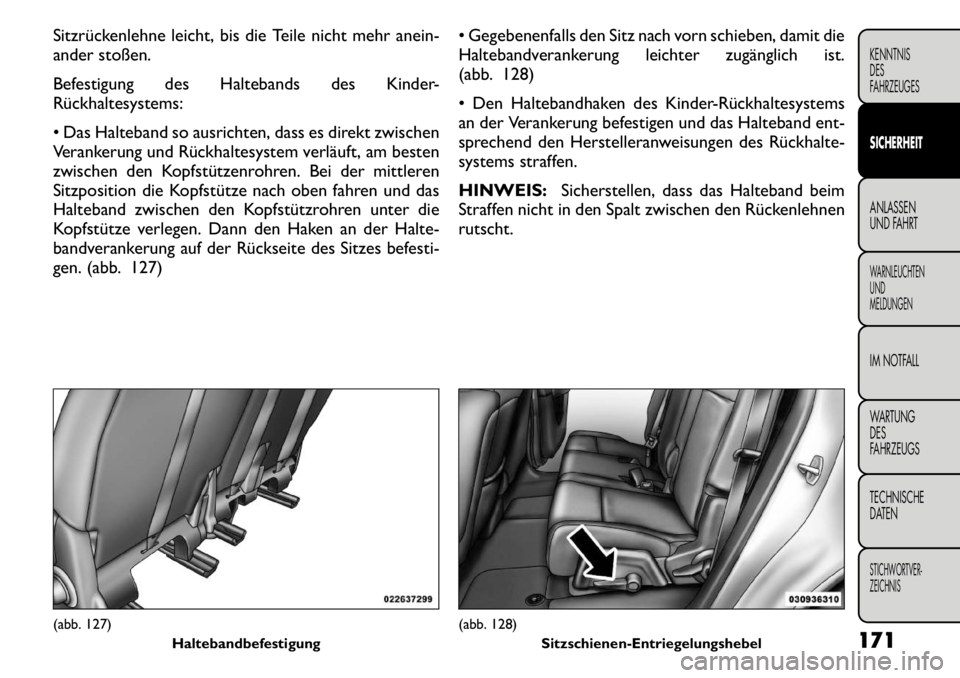

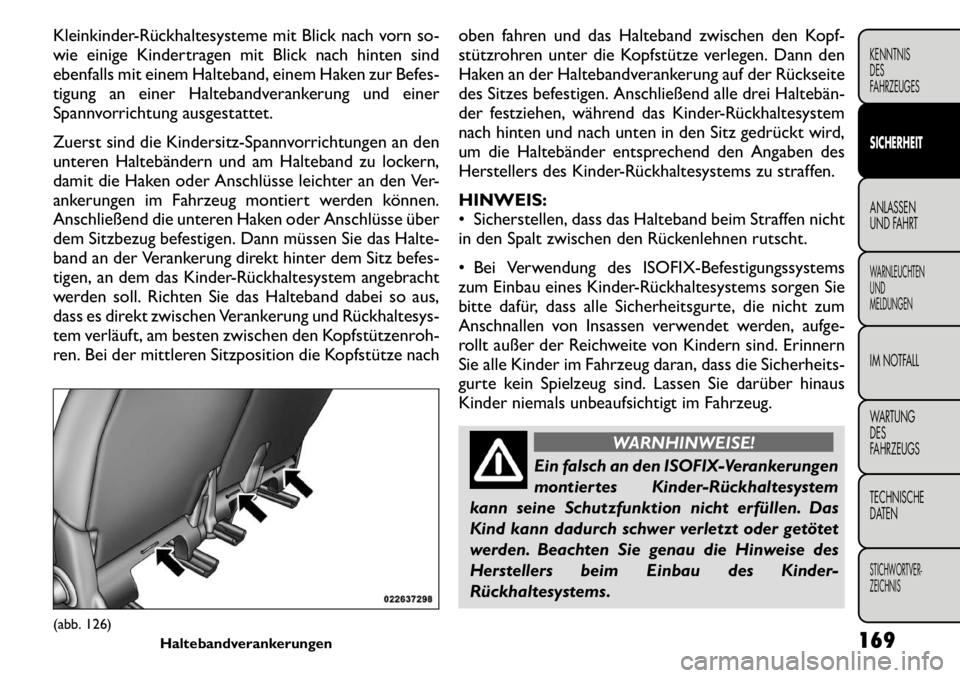

(abb. 125) ISOFIX-Verankerungen
168
KENNTNIS
DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
Page 176 of 297

Kleinkinder-Rückhaltesysteme mit Blick nach vorn so-
wie einige Kindertragen mit Blick nach hinten sind
ebenfalls mit einem Halteband, einem Haken zur Befes-
tigung an einer Haltebandverankerung und einer
Spannvorrichtung ausgestattet.
Zuerst sind die Kindersitz-Spannvorrichtungen an den
unteren Haltebändern und am Halteband zu lockern,
damit die Haken oder Anschlüsse leichter an den Ver-
ankerungen im Fahrzeug montiert werden können.
Anschließend die unteren Haken oder Anschlüsse über
dem Sitzbezug befestigen. Dann müssen Sie das Halte-
band an der Verankerung direkt hinter dem Sitz befes-
tigen, an dem das Kinder-Rückhaltesystem angebracht
werden soll. Richten Sie das Halteband dabei so aus,
dass es direkt zwischen Verankerung und Rückhaltesys-
tem verläuft, am besten zwischen den Kopfstützenroh-
ren. Bei der mittleren Sitzposition die Kopfstütze nachoben fahren und das Halteband zwischen den Kopf-
stützrohren unter die Kopfstütze verlegen. Dann den
Haken an der Haltebandverankerung auf der Rückseite
des Sitzes befestigen. Anschließend alle drei Haltebän
der festziehen, während das Kinder-Rückhaltesystem
nach hinten und nach unten in den Sitz gedrückt wird,
um die Haltebänder entsprechend den Angaben des
Herstellers des Kinder-Rückhaltesystems zu straffen. HINWEIS:
Sicherstellen, dass das Halteband beim Straffen nicht
in den Spalt zwischen den Rückenlehnen rutscht.
Bei Verwendung des ISOFIX-Befestigungssystems
zum Einbau eines Kinder-Rückhaltesystems sorgen Sie
bitte dafür, dass alle Sicherheitsgurte, die nicht zum
Anschnallen von Insassen verwendet werden, aufge-
rollt außer der Reichweite von Kindern sind. Erinnern
Sie alle Kinder im Fahrzeug daran, dass die Sicherheits-
gurte kein Spielzeug sind. Lassen Sie darüber hinaus
Kinder niemals unbeaufsichtigt im Fahrzeug.
WARNHINWEISE!
Ein falsch an den ISOFIX-Verankerungen
montiertes KinderRückhaltesystem
kann seine Schutzfunktion nicht erfüllen. Das
Kind kann dadurch schwer verletzt oder getötet
werden. Beachten Sie genau die Hinweise des
Herstellers beim Einbau des Kinder-
Rückhaltesystems.
(abb. 126) Haltebandverankerungen 169
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
Page 177 of 297

Einbau von KinderRückhaltesystemen
mithilfe der Sicherheitsgurte des Fahrzeugs
Die Beifahrer-Sicherheitsgurte sind mit einem automa-
tisch sperrenden Gurtaufroller (ALR) oder einer
selbstsperrenden Schlosszunge ausgestattet, die zur
Sicherung eines Kinder-Rückhaltesystems verwendet
werden. Diese Sicherheitsgurttypen sind so konstru-
iert, dass sich der Beckengurt fest um das Kinder-
Rückhaltesystem legt und keine Sicherungsklammer
erforderlich ist. Der ALR macht ein ratschendes Ge-
räusch, wenn der Gurt vollständig aus dem Gurtaufrol-
ler gezogen und anschließend wieder vom Gurtaufrol-
ler aufgerollt wird. Weitere Informationen über ALR
finden Sie in der Beschreibung zu "Automatische Gurt-
sperre" im Abschnitt "Beifahrer-Sicherheitsgurte". In
der Tabelle unten sind die Sitzplätze mit einem auto-
matisch sperrenden Gurtaufroller (ALR) oder einer
selbstsperrenden Schlosszunge aufgeführt.
Fahrer Mitte FahrgastCRS-
Verriegelung CRS-
Verriegelung CRS-
Verriegelung
Erste Sitzreihe nicht zutreffendnicht
zutreffend ALR
Zweite
Sitzreihe ALR ALR ALR
Nicht zutreffend
ALR – automatisch sperrender Gurtaufroller
Montage eines Kinder-Rückhaltesystems mit einer
selbstsperrenden Schlosszunge: 1. Zum Einbau eines Kinder-Rückhaltesystems mit ei-
ner selbstsperrenden Schlosszunge genügend Gurt-
band aus dem Aufroller ziehen, um es um das
Kinder-Rückhaltesystem legen zu können. Dann die
Schlosszunge in das Gurtschloss einführen, bis ein
"Klicken" zu hören ist.
2. Zum Schluss den Beckengurtabschnitt um das Kinder-Rückhaltesystem straff ziehen. Jeder Sicher-
heitsgurt lockert sich mit der Zeit, deshalb den
Gurt gelegentlich prüfen und bei Bedarf
nachstraffen.
Montage eines Kinder-Rückhaltesystems mit ALR:
1. Zum Einbau eines Kinder-Rückhaltesystems mit ALR genügend Gurtband aus dem Aufroller ziehen,
um es um das Rückhaltesystem legen zu können.
Dann die Schlosszunge in das Gurtschloss einfüh
ren, bis ein "Klicken" zu hören ist. Anschließend das
gesamte Gurtband aus dem Aufroller ziehen und
dann wieder aufrollen lassen. Beim Aufrollen des
Gurts ist ein ratschendes Geräusch zu hören. Dies
zeigt an, dass die automatisch sperrende Gurtauf-
rollfunktion aktiviert ist.
2. Zum Schluss den Beckengurtabschnitt um das Kinder-Rückhaltesystem straff ziehen. Jeder Sicher-
heitsgurt lockert sich mit der Zeit, deshalb den
Gurt gelegentlich prüfen und bei Bedarf
nachstraffen.
HINWEIS: Wenn ein Kinder-Rückhaltesystem bei
der Montage die Kopfstütze berührt, neigen Sie die
170
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
Page 178 of 297

Sitzrückenlehne leicht, bis die Teile nicht mehr anein-
ander stoßen.
Befestigung des Haltebands des Kinder-
Rückhaltesystems:
Das Halteband so ausrichten, dass es direkt zwischen
Verankerung und Rückhaltesystem verläuft, am besten
zwischen den Kopfstützenrohren. Bei der mittleren
Sitzposition die Kopfstütze nach oben fahren und das
Halteband zwischen den Kopfstützrohren unter die
Kopfstütze verlegen. Dann den Haken an der Halte-
bandverankerung auf der Rückseite des Sitzes befesti-
gen. (abb. 127) Gegebenenfalls den Sitz nach vorn schieben, damit die
Haltebandverankerung leichter zugänglich ist.
(abb. 128)
Den Haltebandhaken des Kinder-Rückhaltesystems
an der Verankerung befestigen und das Halteband ent-
sprechend den Herstelleranweisungen des Rückhalte-
systems straffen. HINWEIS:
Sicherstellen, dass das Halteband beim
Straffen nicht in den Spalt zwischen den Rückenlehnen rutscht.(abb. 127) Haltebandbefestigung
(abb. 128)Sitzschienen-Entriegelungshebel 171
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
Page 179 of 297

WARNHINWEISE!
Verankerungen für das Kinder-
Rückhaltesystem sind so ausgelegt , dass
sie nur den Lasten standhalten, die von richtig
eingebauten KinderRückhaltesystemen aufer-
legt werden. Unter keinen Umständen dürfen sie
für Sicherheitsgurte für Erwachsene verwendet
werden, als Kabelbäume oder zum Befestigen
anderer Teile oder Geräte am Fahrzeug.
Bei nicht vorschriftsmäßig verankertem Halte-
band bietet der Sitz keinen Schutz und das Kind
kann verletzt werden.Verwenden Sie ausschließ-
lich die Befestigungspunkte direkt hinter dem
Kindersitz, um das obere Halteband des Kinder-
Rückhaltesystems zu sichern.
ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS)
- AIRBAGS
Ihr Fahrzeug ist mit je einem erweiterten Airbag für
Fahrer und Beifahrer als zusätzliches Rückhaltesystem
zu den Sicherheitsgurten ausgestattet. Der erweiterte
Fahrer-Airbag ist in der Lenkradmitte eingebaut. Der
erweiterte Beifahrer-Front-Airbag ist über dem Hand-
schuhfach in die Instrumententafel integriert. In die
Abdeckungen der Airbags ist die Aufschrift SRS AIR-
BAG eingeprägt. (abb. 129) HINWEIS: Diese Airbags entsprechen den neuen
US-Vorschriften für erweiterte Airbags. Die erweiterten Front-Airbags sind mit einem mehr-
stufigen Gasgenerator ausgestattet. So kann der Airbag
je nach Härte und Art des Aufpralls mit unterschiedli-
cher Geschwindigkeit aufgeblasen werden.
Dieses Fahrzeug kann mit einem Fahrer- und/oder
Beifahrer-Gurtschlossschalter ausgestattet sein, mit
dem festgestellt wird, ob der Fahrer- und/oder der
Beifahrer-Sicherheitsgurt angelegt sind. Der Gurt-
schlossschalter kann die Aufblasgeschwindigkeit der
erweiterten Front-Airbags steuern.
Dieses Fahrzeug ist mit zusätzlichen Seiten-Airbags
(Supplemental Side Airbag Inflatable Curtains = SA-
BIC) ausgestattet, um den Fahrer, den Beifahrer sowie
alle Insassen zu schützen, die an einem Fenster sitzen.
(abb. 129)
Einbaulagen der erweiterten Front-Airbags und der Knieschutzpolster
1 – Erweiterte Front-Airbags für Fahrer und Beifahrer
2 — Knieschutzpolster
172
KENNTNIS
DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS
TECHNISCHE DATENSTICHWORTVER- ZEICHNIS
Page 180 of 297

Die Seiten-Airbags befinden sich über den Seitenfens-
tern und ihre Abdeckungen sind wie folgt beschriftet:
SRS AIRBAG.
Dieses Fahrzeug ist mit zusätzlichen in den Sitzen
eingebauten Seiten-Airbags (SAB) ausgestattet. Die zu-
sätzlichen in den Sitz eingebauten Seiten-Airbags sind
mit einer auf der Außenseite des jeweiligen Sitzes
eingenähten Kennung versehen. HINWEIS:
Die Airbag-Abdeckungen fallen in den Innenverklei-
dungen möglicherweise nicht auf, doch sie öffnen sich
beim Auslösen des Airbags.
Nach einem Unfall müssen Sie das Fahrzeug sofort in
eine Vertragswerkstatt bringen.
Bauteile des Airbag-Systems
Ihr Fahrzeug kann mit den folgenden Bauteilen des
Airbag-Systems ausgestattet sein:
Rückhaltesysteme-Steuergerät (ORC)
Airbag-Warnleuchte
Lenkrad und Lenksäule
Instrumententafel
Knieschutzpolster
Erweiterter Fahrer-Front-Airbag
Erweiterter Beifahrer-Front-Airbag
Zusätzliche in den Sitzen eingebaute Seiten-Airbags(SAB)
Zusätzliche Seiten-Airbags (SABIC)
Frontal- und Seitenaufprallsensoren Gurtstraffer vorn, Gurtschlossschalter
Zusätzliche aktive Kopfstützen für Fahrer und
Beifahrer
FUNKTIONEN DES ERWEITERTEN
FRONT-AIRBAGS
Das moderne Front-Airbag-System besteht aus mehr-
stufigen Fahrer- und Beifahrer-Front-Airbags. Die Aus-
gangsleistung dieses Systems richtet sich nach der
Härte und Art des Aufpralls, die vom
Rückhaltesysteme-Steuergerät (ORC) anhand der In-
formationen der Frontaufprallsensoren ermittelt wer-den.
Die erste Stufe des Gasgenerators wird sofort wäh
rend eines Aufpralls gezündet, bei dem der Airbag
ausgelöst werden muss. Diese niedrige Ausgangsleis-
tung wird bei einem weniger schweren Aufprall ver-
wendet. Bei einem schwereren Aufprall wird eine hö
here Ausgangsleistung eingesetzt.
WARNHINWEISE!
Es dürfen keine Gegenstände über den
Airbag in der Instrumententafel oder in
dessen Nähe gelegt werden. Solche Gegenstände
können Schäden verursachen, wenn bei einem
ausreichend starken Aufprall der Airbag aufge-
blasen wird.
(Fortsetzung)
173
KENNTNIS DES
FAHRZEUGESSICHERHEITANLASSEN
UND FAHRTWARNLEUCHTENUNDMELDUNGENIM NOTFALL
WARTUNG DES
FAHRZEUGS TECHNISCHE
DATENSTICHWORTVER-ZEICHNIS
