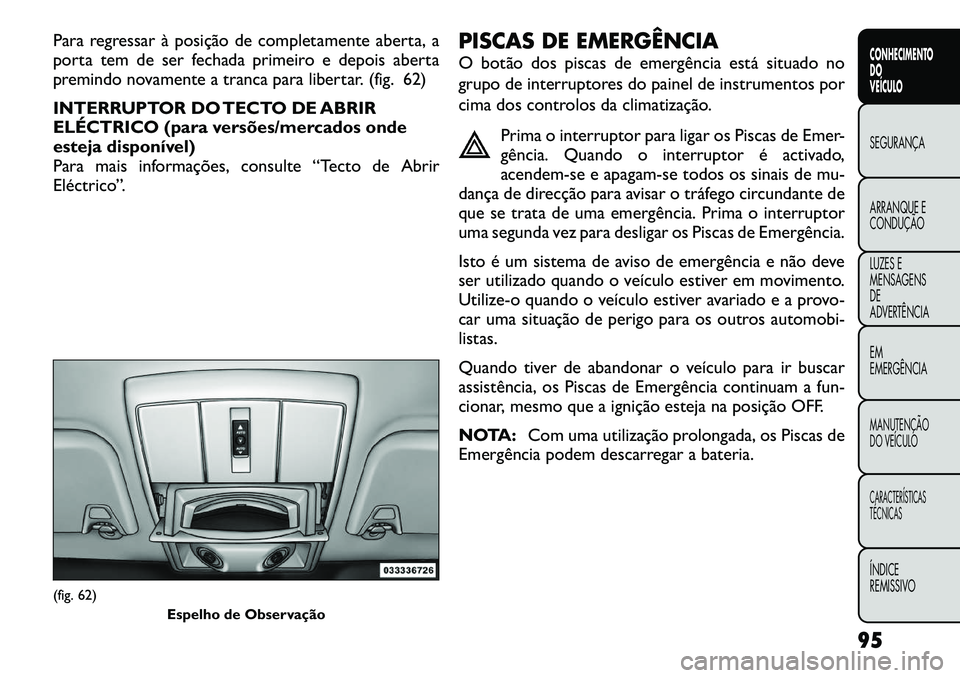

Para regressar à posição de completamente aberta, a
porta tem de ser fechada primeiro e depois aberta
premindo novamente a tranca para libertar. (fig. 62)
INTERRUPTOR DO TECTO DE ABRIR
ELÉCTRICO (para versões/mercados onde
esteja disponível)
Para mais informações, consulte “Tecto de Abrir
Eléctrico”.PISCAS DE EMERGÊNCIA
O botão dos piscas de emergência está situado no
grupo de interruptores do painel de instrumentos por
cima dos controlos da climatização.
Prima o interruptor para ligar os Piscas de Emer-
gência. Quando o interruptor é activado,
acendem-se e apagam-se todos os sinais de mu-
dança de direcção para avisar o tráfego circundante de
que se trata de uma emergência. Prima o interruptor
uma segunda vez para desligar os Piscas de Emergência.
Isto é um sistema de aviso de emergência e não deve
ser utilizado quando o veículo estiver em movimento.
Utilize-o quando o veículo estiver avariado e a provo-
car uma situação de perigo para os outros automobi-
listas.
Quando tiver de abandonar o veículo para ir buscar
assistência, os Piscas de Emergência continuam a fun-
cionar, mesmo que a ignição esteja na posição OFF.
NOTA: Com uma utilização prolongada, os Piscas de
Emergência podem descarregar a bateria.(fig. 62)
Espelho de Observação
95CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

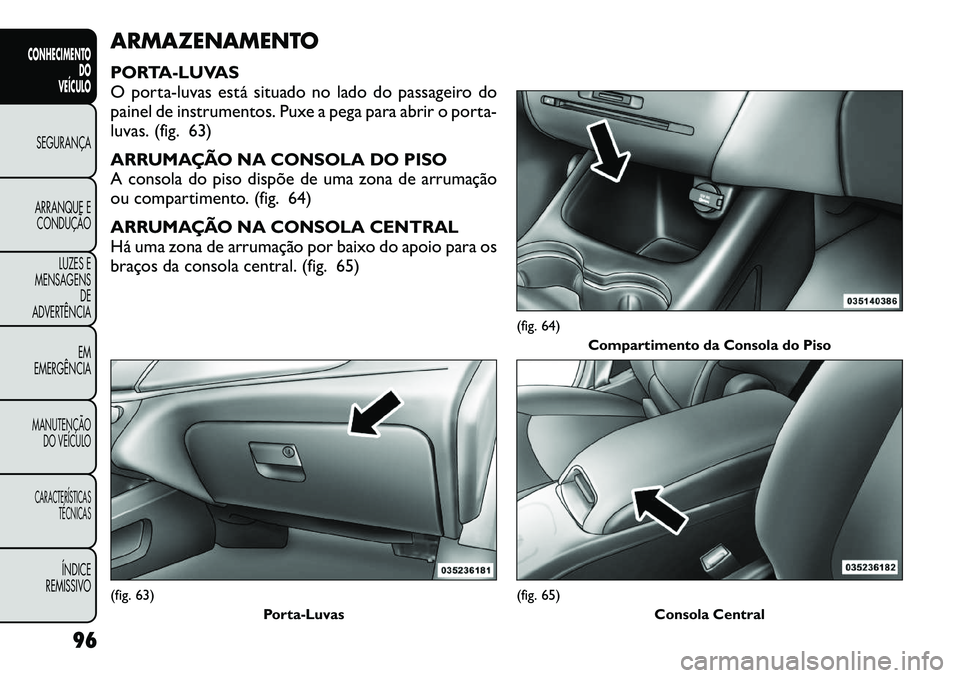

ARMAZENAMENTO
PORTA-LUVAS
O porta-luvas está situado no lado do passageiro do
painel de instrumentos. Puxe a pega para abrir o porta-
luvas. (fig. 63)
ARRUMAÇÃO NA CONSOLA DO PISO
A consola do piso dispõe de uma zona de arrumação
ou compartimento. (fig. 64)
ARRUMAÇÃO NA CONSOLA CENTRAL
Há uma zona de arrumação por baixo do apoio para os
braços da consola central. (fig. 65)(fig. 63)Porta-Luvas
(fig. 64)Compartimento da Consola do Piso(fig. 65)
Consola Central
96
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

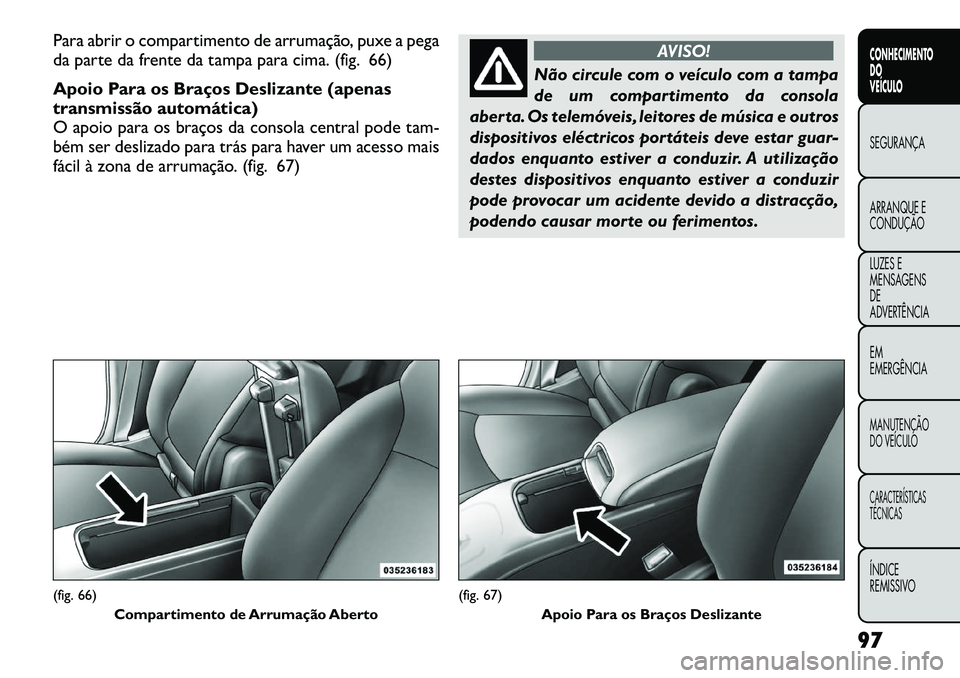

Para abrir o compartimento de arrumação, puxe a pega
da parte da frente da tampa para cima. (fig. 66)
Apoio Para os Braços Deslizante (apenas
transmissão automática)
O apoio para os braços da consola central pode tam-
bém ser deslizado para trás para haver um acesso mais
fácil à zona de arrumação. (fig. 67)
AVISO!
Não circule com o veículo com a tampa
de um compartimento da consola
aberta. Os telemóveis, leitores de música e outros
dispositivos eléctricos portáteis deve estar guar-
dados enquanto estiver a conduzir. A utilização
destes dispositivos enquanto estiver a conduzir
pode provocar um acidente devido a distracção,
podendo causar morte ou ferimentos.
(fig. 66) Compartimento de Arrumação Aberto
(fig. 67) Apoio Para os Braços Deslizante
97
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

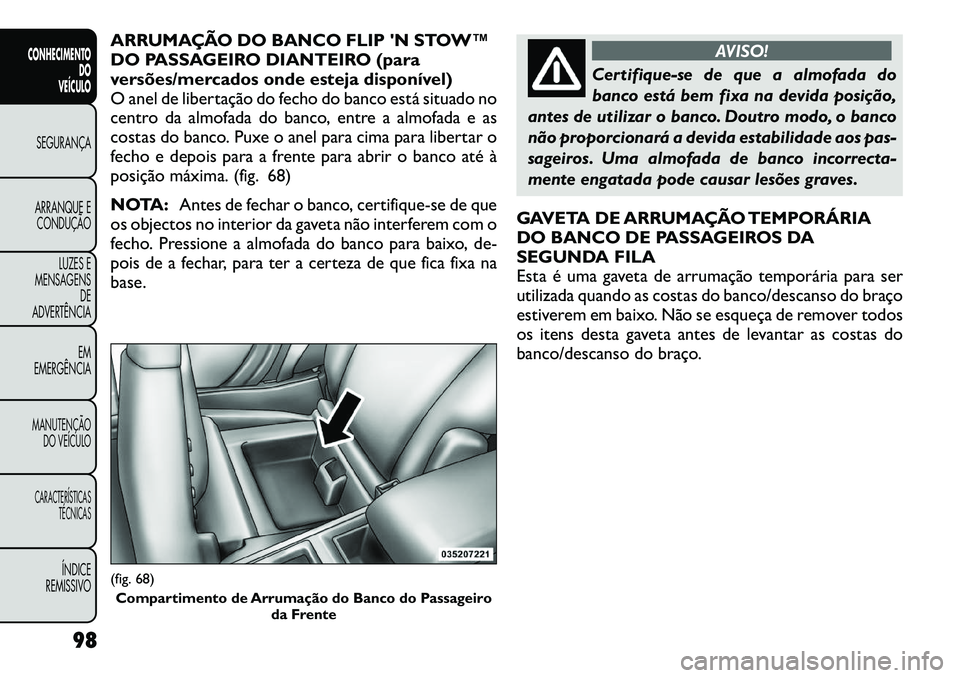

ARRUMAÇÃO DO BANCO FLIP 'N STOW™
DO PASSAGEIRO DIANTEIRO (para
versões/mercados onde esteja disponível)
O anel de libertação do fecho do banco está situado no
centro da almofada do banco, entre a almofada e as
costas do banco. Puxe o anel para cima para libertar o
fecho e depois para a frente para abrir o banco até à
posição máxima. (fig. 68)
NOTA:Antes de fechar o banco, certifique-se de que
os objectos no interior da gaveta não interferem com o
fecho. Pressione a almofada do banco para baixo, de-
pois de a fechar, para ter a certeza de que fica fixa na
base.
AVISO!
Certifique-se de que a almofada do
banco está bem fixa na devida posição,
antes de utilizar o banco. Doutro modo, o banco
não proporcionará a devida estabilidade aos pas-
sageiros. Uma almofada de banco incorrecta-
mente engatada pode causar lesões graves.
GAVETA DE ARRUMAÇÃO TEMPORÁRIA
DO BANCO DE PASSAGEIROS DA
SEGUNDA FILA
Esta é uma gaveta de arrumação temporária para ser
utilizada quando as costas do banco/descanso do braço
estiverem em baixo. Não se esqueça de remover todos
os itens desta gaveta antes de levantar as costas do
banco/descanso do braço.
(fig. 68) Compartimento de Arrumação do Banco do Passageiro da Frente
98
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

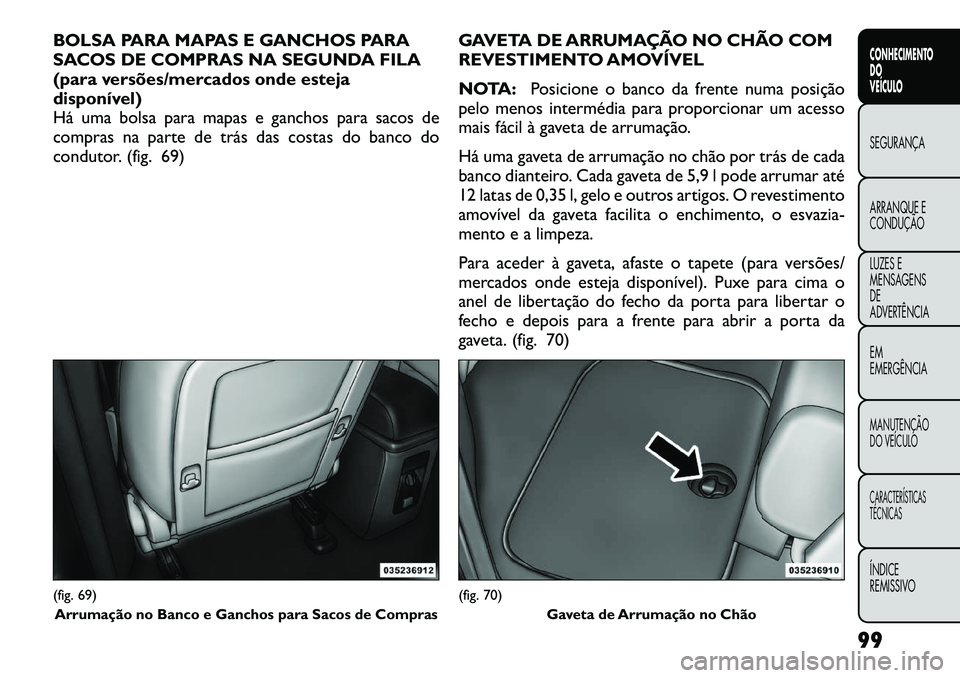

BOLSA PARA MAPAS E GANCHOS PARA
SACOS DE COMPRAS NA SEGUNDA FILA
(para versões/mercados onde esteja
disponível)
Há uma bolsa para mapas e ganchos para sacos de
compras na parte de trás das costas do banco do
condutor. (fig. 69)GAVETA DE ARRUMAÇÃO NO CHÃO COM
REVESTIMENTO AMOVÍVEL
NOTA:
Posicione o banco da frente numa posição
pelo menos intermédia para proporcionar um acesso
mais fácil à gaveta de arrumação.
Há uma gaveta de arrumação no chão por trás de cada
banco dianteiro. Cada gaveta de 5,9 l pode arrumar até
12 latas de 0,35 l, gelo e outros artigos. O revestimento
amovível da gaveta facilita o enchimento, o esvazia-
mento e a limpeza.
Para aceder à gaveta, afaste o tapete (para versões/
mercados onde esteja disponível). Puxe para cima o
anel de libertação do fecho da porta para libertar o
fecho e depois para a frente para abrir a porta da
gaveta. (fig. 70)(fig. 69)
Arrumação no Banco e Ganchos para Sacos de Compras
(fig. 70) Gaveta de Arrumação no Chão
99
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

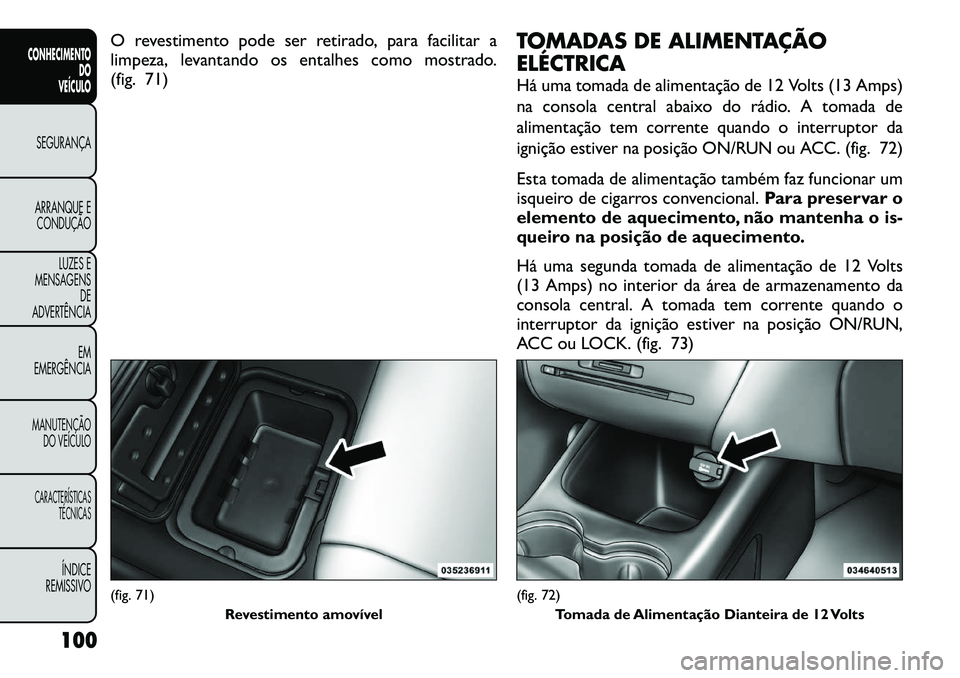

O revestimento pode ser retirado, para facilitar a
limpeza, levantando os entalhes como mostrado.
(fig. 71)TOMADAS DE ALIMENTAÇÃO
ELÉCTRICA
Há uma tomada de alimentação de 12 Volts (13 Amps)
na consola central abaixo do rádio. A tomada de
alimentação tem corrente quando o interruptor da
ignição estiver na posição ON/RUN ou ACC. (fig. 72)
Esta tomada de alimentação também faz funcionar um
isqueiro de cigarros convencional.
Para preservar o
elemento de aquecimento, não mantenha o is-
queiro na posição de aquecimento.
Há uma segunda tomada de alimentação de 12 Volts
(13 Amps) no interior da área de armazenamento da
consola central. A tomada tem corrente quando o
interruptor da ignição estiver na posição ON/RUN,
ACC ou LOCK. (fig. 73)(fig. 71) Revestimento amovível
(fig. 72)Tomada de Alimentação Dianteira de 12 Volts
100
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

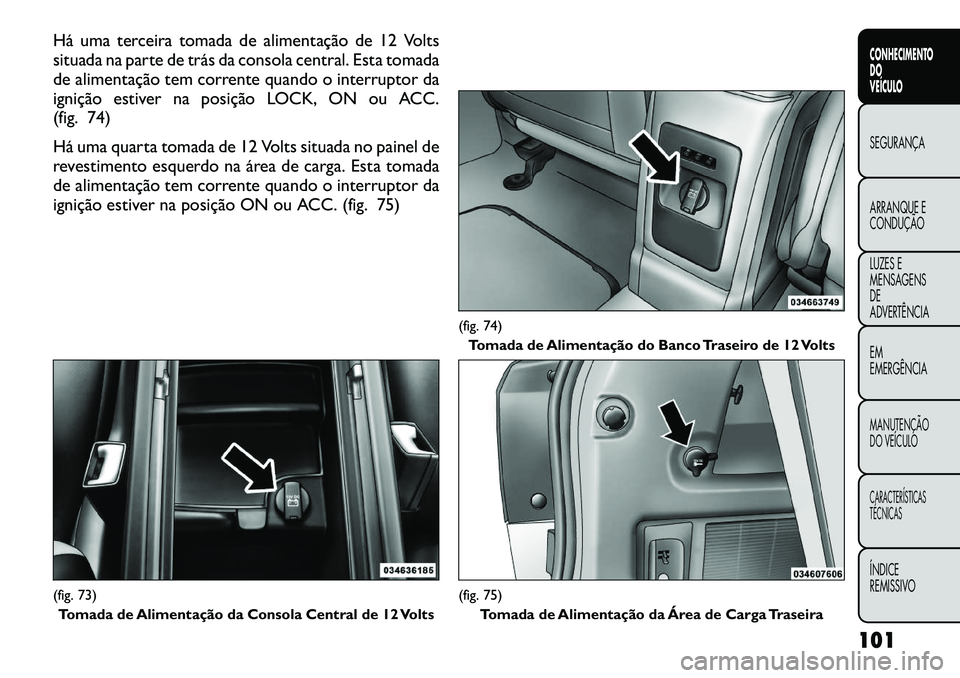

Há uma terceira tomada de alimentação de 12 Volts
situada na parte de trás da consola central. Esta tomada
de alimentação tem corrente quando o interruptor da
ignição estiver na posição LOCK, ON ou ACC.
(fig. 74)
Há uma quarta tomada de 12 Volts situada no painel de
revestimento esquerdo na área de carga. Esta tomada
de alimentação tem corrente quando o interruptor da
ignição estiver na posição ON ou ACC. (fig. 75)(fig. 73)Tomada de Alimentação da Consola Central de 12 Volts
(fig. 74) Tomada de Alimentação do Banco Traseiro de 12 Volts(fig. 75)
Tomada de Alimentação da Área de Carga Traseira
101
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

 Não exceda a potência máxima de
160 Watts (13 Amps) a 12 Volts. Se o valor
nominal da corrente de 160 Watts (13
Amps) for excedido, o fusível que protege o sis-
tema terá de ser substituído.
 A tomada de alimentação situada no fundo da
consola central partilha o fusível com a tomada
de alimentação situada na parte de trás da con-
sola. A utilização combinada não pode ultrapas-
sar os 160 Watts (13 Amps) a 12 Volts.
 As tomadas eléctricas destinam-se apenas a
fichas de acessórios. Não insira quaisquer outros
objectos nas tomadas eléctricas, pois isto irá da-
nificar a tomada e queimar o fusível. Uma utili-
zação inadequada das tomadas eléctricas poderá
causar danos não cobertos pela Garantia Limi-
tada de Veículo Novo.
(fig. 76)
(fig. 76) Fusíveis das Tomadas de Alimentação
1 — F103 20 A Amarelo da tomada de alimentação do
compartimento da consola e da tomada de alimentação
da parte de trás da consola
2 — F102 20 A Amarelo da tomada de alimentação do
isqueiro do painel de instrumentos e da tomada de ali-
mentação da área de carga traseira esquerda
102
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

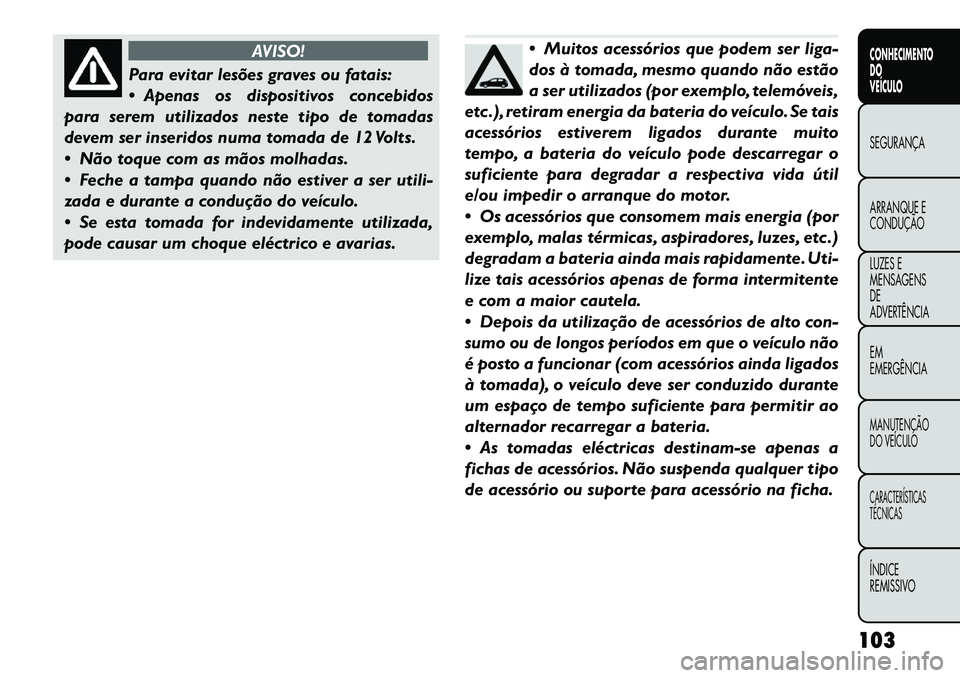

AVISO!
Para evitar lesões graves ou fatais:
 Apenas os dispositivos concebidos
para serem utilizados neste tipo de tomadas
devem ser inseridos numa tomada de 12 Volts.
 Não toque com as mãos molhadas.
 Feche a tampa quando não estiver a ser utili-
zada e durante a condução do veículo.
 Se esta tomada for indevidamente utilizada,
pode causar um choque eléctrico e avarias.
 Muitos acessórios que podem ser liga-
dos à tomada, mesmo quando não estão
a ser utilizados (por exemplo, telemóveis,
etc .), retiram energia da bateria do veículo. Se tais
acessórios estiverem ligados durante muito
tempo, a bateria do veículo pode descarregar o
suficiente para degradar a respectiva vida útil
e/ou impedir o arranque do motor.
 Os acessórios que consomem mais energia (por
exemplo, malas térmicas, aspiradores, luzes, etc .)
degradam a bateria ainda mais rapidamente. Uti-
lize tais acessórios apenas de forma intermitente
e com a maior cautela.
 Depois da utilização de acessórios de alto con-
sumo ou de longos períodos em que o veículo não
é posto a funcionar (com acessórios ainda ligados
à tomada), o veículo deve ser conduzido durante
um espaço de tempo suficiente para permitir ao
alternador recarregar a bateria.
 As tomadas eléctricas destinam-se apenas a
fichas de acessórios. Não suspenda qualquer tipo
de acessório ou suporte para acessório na ficha.
103
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

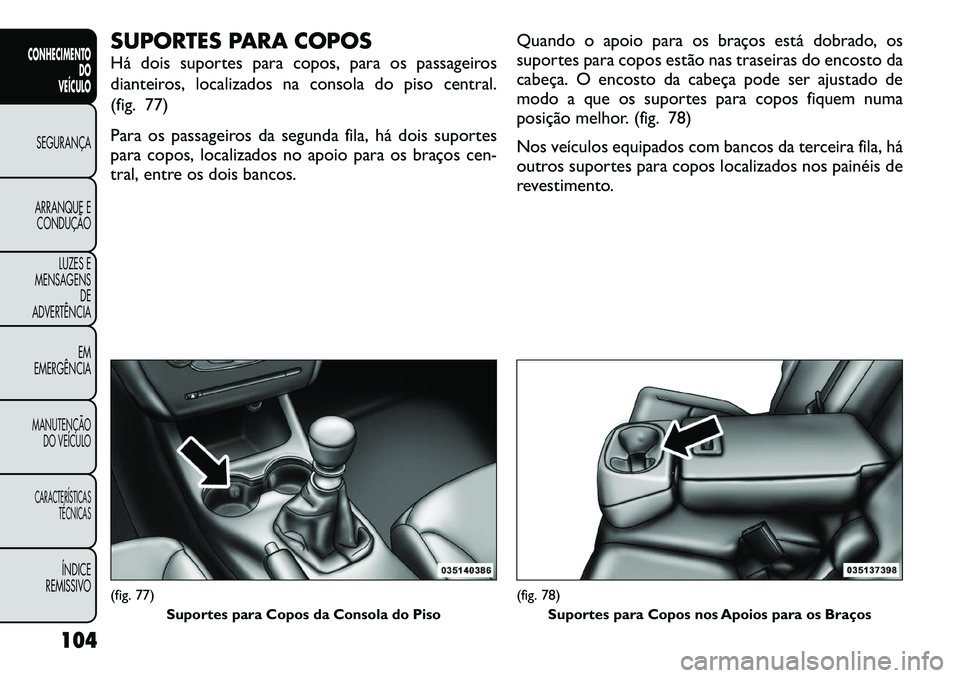

SUPORTES PARA COPOS
Há dois suportes para copos, para os passageiros
dianteiros, localizados na consola do piso central.
(fig. 77)
Para os passageiros da segunda fila, há dois suportes
para copos, localizados no apoio para os braços cen-
tral, entre os dois bancos.Quando o apoio para os braços está dobrado, os
suportes para copos estão nas traseiras do encosto da
cabeça. O encosto da cabeça pode ser ajustado de
modo a que os suportes para copos fiquem numa
posição melhor. (fig. 78)
Nos veículos equipados com bancos da terceira fila, há
outros suportes para copos localizados nos painéis de
revestimento.(fig. 77)
Suportes para Copos da Consola do Piso
(fig. 78)Suportes para Copos nos Apoios para os Braços
104
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO
