FIAT FREEMONT 2012 Manual de Uso e Manutenção (in Portuguese)

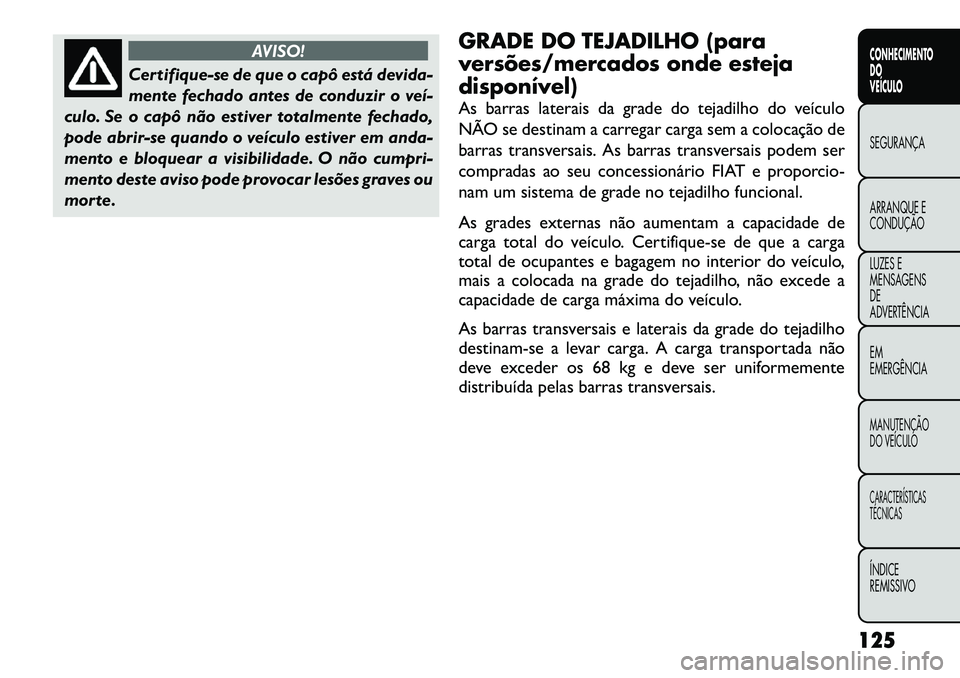

AVISO!
Certifique-se de que o capô está devida-
mente fechado antes de conduzir o veí­
culo. Se o capô não estiver totalmente fechado,
pode abrir-se quando o veículo estiver em anda-
mento e bloquear a visibilidade. O não cumpri-
mento deste aviso pode provocar lesões graves ou
morte. GRADE DO TEJADILHO (para
versões/mercados onde esteja
disponível)
As barras laterais da grade do tejadilho do veículo
NÃO se destinam a carregar carga sem a colocação de
barras transversais. As barras transversais podem ser
compradas ao seu concessionário FIAT e proporcio-
nam um sistema de grade no tejadilho funcional.
As grades externas não aumentam a capacidade de
carga total do veículo. Certifique-se de que a carga
total de ocupantes e bagagem no interior do veículo,
mais a colocada na grade do tejadilho, não excede a
capacidade de carga máxima do veículo.
As barras transversais e laterais da grade do tejadilho
destinam-se a levar carga. A carga transportada não
deve exceder os 68 kg e deve ser uniformemente
distribuída pelas barras transversais.
125
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

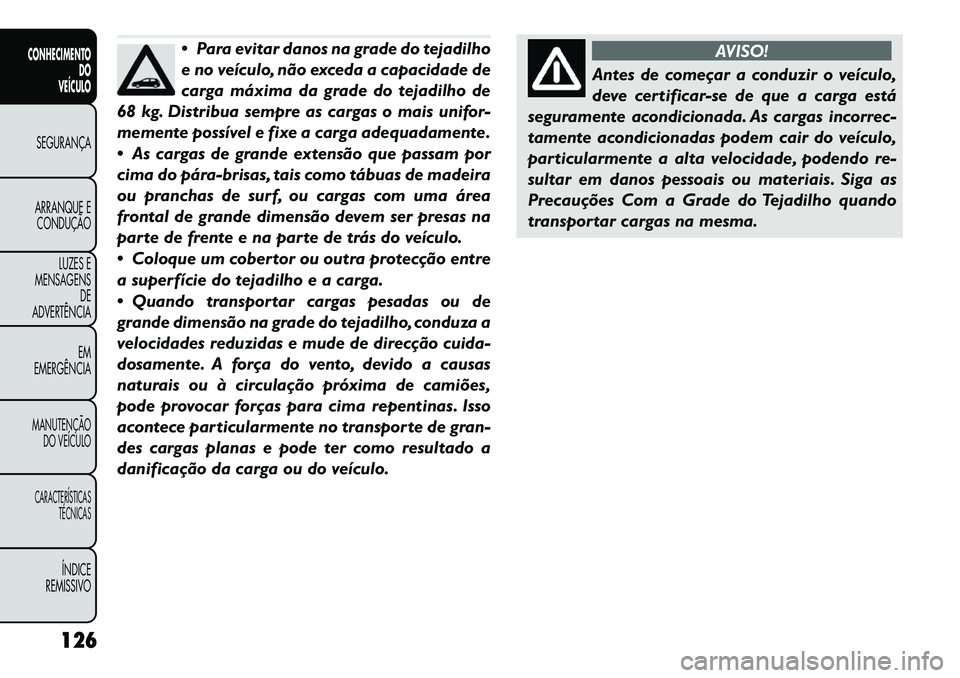

 Para evitar danos na grade do tejadilho
e no veículo, não exceda a capacidade de
carga máxima da grade do tejadilho de
68 kg. Distribua sempre as cargas o mais unifor-
memente possível e fixe a carga adequadamente.
 As cargas de grande extensão que passam por
cima do pára-brisas, tais como tábuas de madeira
ou pranchas de surf, ou cargas com uma área
frontal de grande dimensão devem ser presas na
parte de frente e na parte de trás do veículo.
 Coloque um cobertor ou outra protecção entre
a superfície do tejadilho e a carga.
 Quando transportar cargas pesadas ou de
grande dimensão na grade do tejadilho, conduza a
velocidades reduzidas e mude de direcção cuida-
dosamente. A força do vento, devido a causas
naturais ou à circulação próxima de camiões,
pode provocar forças para cima repentinas. Isso
acontece particularmente no transporte de gran-
des cargas planas e pode ter como resultado a
danificação da carga ou do veículo.
AVISO!
Antes de começar a conduzir o veículo,
deve certificar-se de que a carga está
seguramente acondicionada. As cargas incorrec-
tamente acondicionadas podem cair do veículo,
particularmente a alta velocidade, podendo re-
sultar em danos pessoais ou materiais. Siga as
Precauções Com a Grade do Tejadilho quando
transportar cargas na mesma.
126
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

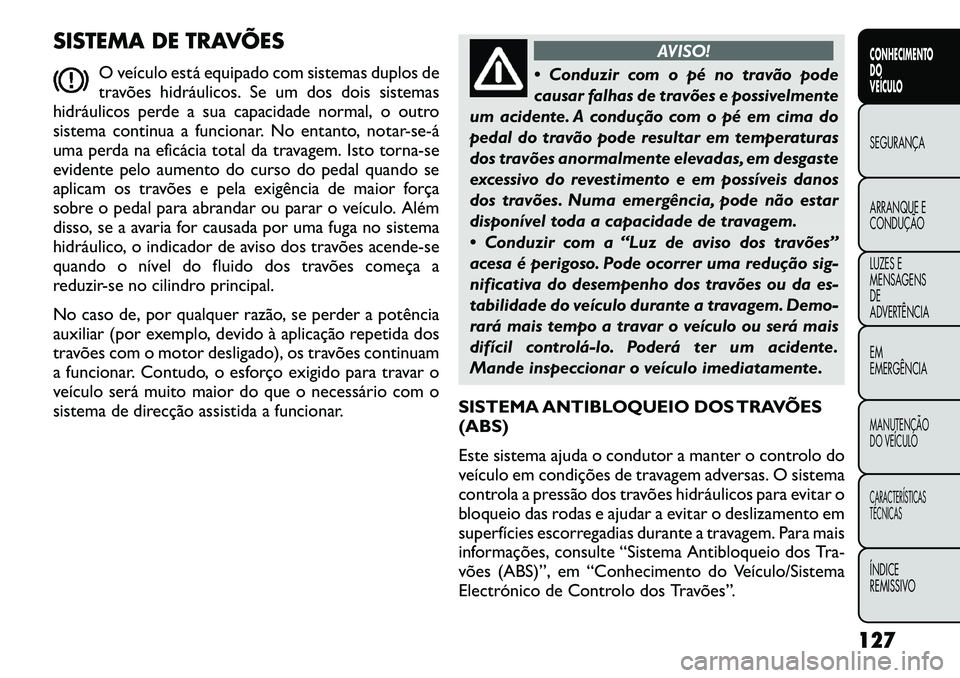

SISTEMA DE TRAVÕESO veículo está equipado com sistemas duplos de
travões hidráulicos. Se um dos dois sistemas
hidráulicos perde a sua capacidade normal, o outro
sistema continua a funcionar. No entanto, notar­se­á
uma perda na eficácia total da travagem. Isto torna-se
evidente pelo aumento do curso do pedal quando se
aplicam os travões e pela exigência de maior força
sobre o pedal para abrandar ou parar o veículo. Além
disso, se a avaria for causada por uma fuga no sistema
hidráulico, o indicador de aviso dos travões acende-se
quando o nível do fluido dos travões começa a
reduzir-se no cilindro principal.
No caso de, por qualquer razão, se perder a potência
auxiliar (por exemplo, devido à aplicação repetida dos
travões com o motor desligado), os travões continuam
a funcionar. Contudo, o esforço exigido para travar o
veículo será muito maior do que o necessário com o
sistema de direcção assistida a funcionar.
AVISO!
 Conduzir com o pé no travão pode
causar falhas de travões e possivelmente
um acidente. A condução com o pé em cima do
pedal do travão pode resultar em temperaturas
dos travões anormalmente elevadas, em desgaste
excessivo do revestimento e em possíveis danos
dos travões. Numa emergência, pode não estar
disponível toda a capacidade de travagem.
 Conduzir com a “Luz de aviso dos travões”
acesa é perigoso. Pode ocorrer uma redução sig-
nificativa do desempenho dos travões ou da es-
tabilidade do veículo durante a travagem. Demo-
rará mais tempo a travar o veículo ou será mais
difícil controlá­lo. Poderá ter um acidente.
Mande inspeccionar o veículo imediatamente.
SISTEMA ANTIBLOQUEIO DOS TRAVÕES (ABS)
Este sistema ajuda o condutor a manter o controlo do
veículo em condições de travagem adversas. O sistema
controla a pressão dos travões hidráulicos para evitar o
bloqueio das rodas e ajudar a evitar o deslizamento em
superfícies escorregadias durante a travagem. Para mais
informações, consulte “Sistema Antibloqueio dos Tra-
vões (ABS)”, em “Conhecimento do Veículo/Sistema
Electrónico de Controlo dos Travões”.
127CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

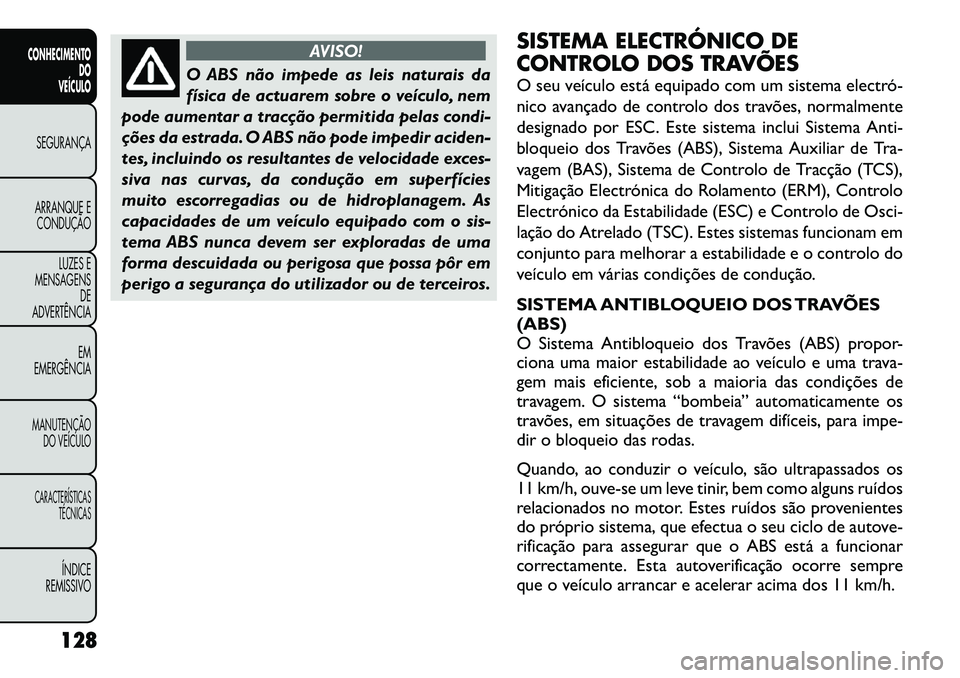

AVISO!
O ABS não impede as leis naturais da
física de actuarem sobre o veículo, nem
pode aumentar a tracção permitida pelas condi-
ções da estrada. O ABS não pode impedir aciden-
tes, incluindo os resultantes de velocidade exces-
siva nas curvas, da condução em superfícies
muito escorregadias ou de hidroplanagem. As
capacidades de um veículo equipado com o sis-
tema ABS nunca devem ser exploradas de uma
forma descuidada ou perigosa que possa pôr em
perigo a segurança do utilizador ou de terceiros. SISTEMA ELECTRÓNICO DE
CONTROLO DOS TRAVÕES
O seu veículo está equipado com um sistema electró­
nico avançado de controlo dos travões, normalmente
designado por ESC. Este sistema inclui Sistema Anti-
bloqueio dos Travões (ABS), Sistema Auxiliar de Tra-
vagem (BAS), Sistema de Controlo de Tracção (TCS),
Mitigação Electrónica do Rolamento (ERM), Controlo
Electrónico da Estabilidade (ESC) e Controlo de Osci-
lação do Atrelado (TSC). Estes sistemas funcionam em
conjunto para melhorar a estabilidade e o controlo do
veículo em várias condições de condução.
SISTEMA ANTIBLOQUEIO DOS TRAVÕES (ABS)
O Sistema Antibloqueio dos Travões (ABS) propor-
ciona uma maior estabilidade ao veículo e uma trava-
gem mais eficiente, sob a maioria das condições de
travagem. O sistema “bombeia” automaticamente os
travões, em situações de travagem difíceis, para impe-
dir o bloqueio das rodas.
Quando, ao conduzir o veículo, são ultrapassados os
11 km/h, ouve-se um leve tinir, bem como alguns ruídos
relacionados no motor. Estes ruídos são provenientes
do próprio sistema, que efectua o seu ciclo de autove-
rificação para assegurar que o ABS está a funcionar
correctamente. Esta autoverificação ocorre sempre
que o veículo arrancar e acelerar acima dos 11 km/h.
128
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

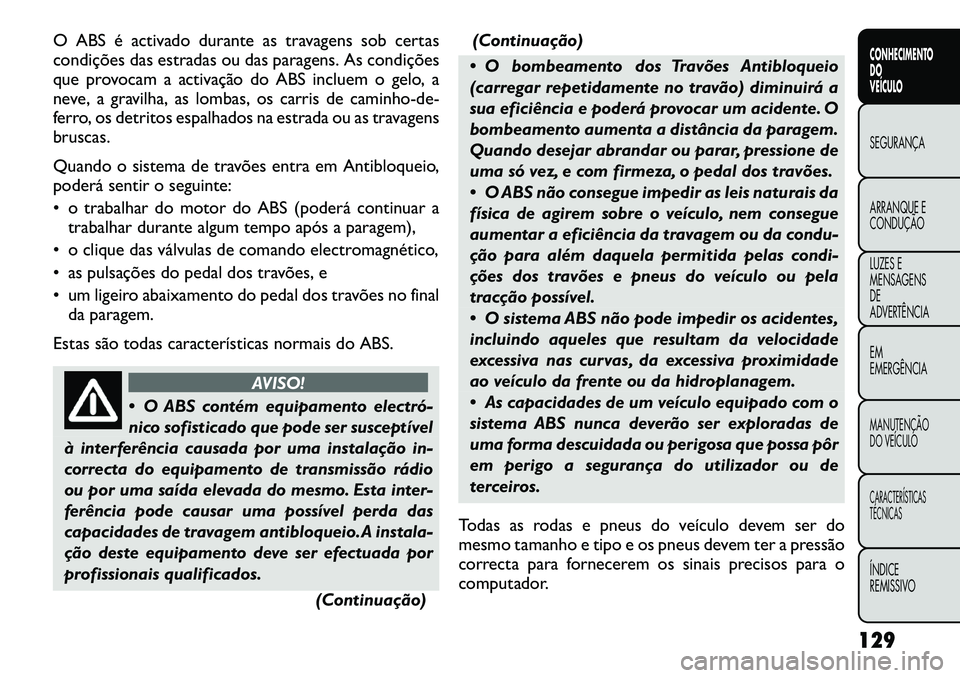

O ABS é activado durante as travagens sob certas
condições das estradas ou das paragens. As condições
que provocam a activação do ABS incluem o gelo, a
neve, a gravilha, as lombas, os carris de caminho-de-
ferro, os detritos espalhados na estrada ou as travagensbruscas.
Quando o sistema de travões entra em Antibloqueio,
poderá sentir o seguinte:
 o trabalhar do motor do ABS (poderá continuar atrabalhar durante algum tempo após a paragem),
 o clique das válvulas de comando electromagnético,
 as pulsações do pedal dos travões, e
 um ligeiro abaixamento do pedal dos travões no final da paragem.
Estas são todas características normais do ABS.
AVISO!
 O ABS contém equipamento electró­
nico sofisticado que pode ser susceptível
à interferência causada por uma instalação in-
correcta do equipamento de transmissão rádio
ou por uma saída elevada do mesmo. Esta inter-
ferência pode causar uma possível perda das
capacidades de travagem antibloqueio.A instala-
ção deste equipamento deve ser efectuada por
profissionais qualificados.
(Continuação)(Continuação)
 O bombeamento dos Travões Antibloqueio
(carregar repetidamente no travão) diminuirá a
sua eficiência e poderá provocar um acidente. O
bombeamento aumenta a distância da paragem.
Quando desejar abrandar ou parar, pressione de
uma só vez, e com firmeza, o pedal dos travões.
 O ABS não consegue impedir as leis naturais da
física de agirem sobre o veículo, nem consegue
aumentar a eficiência da travagem ou da condu-
ção para além daquela permitida pelas condi-
ções dos travões e pneus do veículo ou pela
tracção possível.
 O sistema ABS não pode impedir os acidentes,
incluindo aqueles que resultam da velocidade
excessiva nas curvas, da excessiva proximidade
ao veículo da frente ou da hidroplanagem.
 As capacidades de um veículo equipado com o
sistema ABS nunca deverão ser exploradas de
uma forma descuidada ou perigosa que possa pôr
em perigo a segurança do utilizador ou de
terceiros.
Todas as rodas e pneus do veículo devem ser do
mesmo tamanho e tipo e os pneus devem ter a pressão
correcta para fornecerem os sinais precisos para o
computador.
129
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

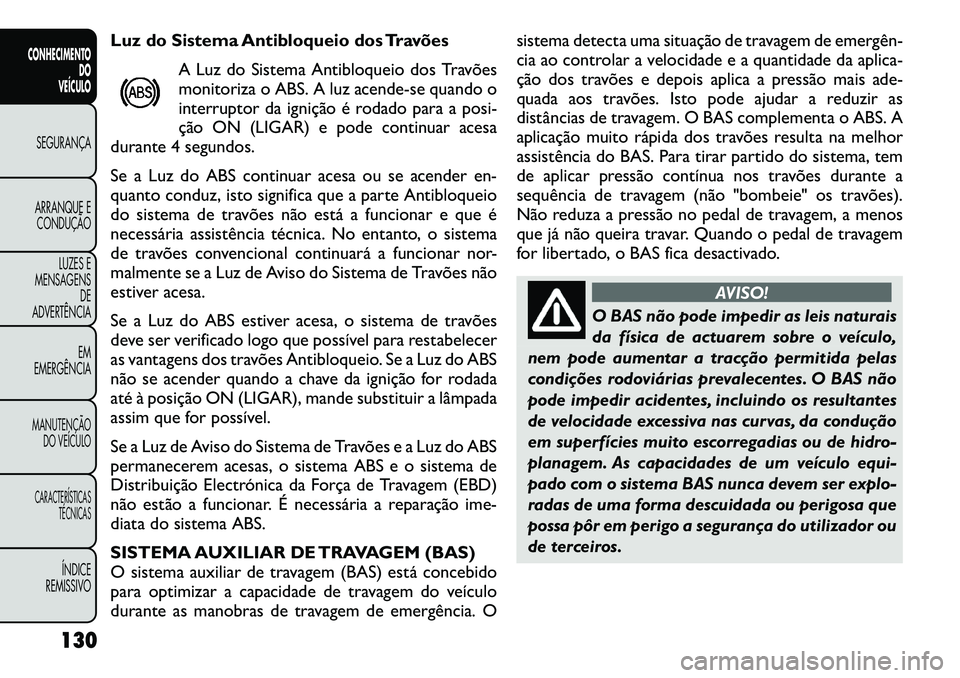

Luz do Sistema Antibloqueio dos TravõesA Luz do Sistema Antibloqueio dos Travões
monitoriza o ABS. A luz acende-se quando o
interruptor da ignição é rodado para a posi-
ção ON (LIGAR) e pode continuar acesa
durante 4 segundos.
Se a Luz do ABS continuar acesa ou se acender en-
quanto conduz, isto significa que a parte Antibloqueio
do sistema de travões não está a funcionar e que é
necessária assistência técnica. No entanto, o sistema
de travões convencional continuará a funcionar nor-
malmente se a Luz de Aviso do Sistema de Travões não
estiver acesa.
Se a Luz do ABS estiver acesa, o sistema de travões
deve ser verificado logo que possível para restabelecer
as vantagens dos travões Antibloqueio. Se a Luz do ABS
não se acender quando a chave da ignição for rodada
até à posição ON (LIGAR), mande substituir a lâmpada
assim que for possível.
Se a Luz de Aviso do Sistema de Travões e a Luz do ABS
permanecerem acesas, o sistema ABS e o sistema de
Distribuição Electrónica da Força de Travagem (EBD)
não estão a funcionar. É necessária a reparação ime-
diata do sistema ABS.
SISTEMA AUXILIAR DE TRAVAGEM (BAS)
O sistema auxiliar de travagem (BAS) está concebido
para optimizar a capacidade de travagem do veículo
durante as manobras de travagem de emergência. O sistema detecta uma situação de travagem de emergên­
cia ao controlar a velocidade e a quantidade da aplica-
ção dos travões e depois aplica a pressão mais ade-
quada aos travões. Isto pode ajudar a reduzir as
distâncias de travagem. O BAS complementa o ABS. A
aplicação muito rápida dos travões resulta na melhor
assistência do BAS. Para tirar partido do sistema, tem
de aplicar pressão contínua nos travões durante a
sequência de travagem (não "bombeie" os travões).
Não reduza a pressão no pedal de travagem, a menos
que já não queira travar. Quando o pedal de travagem
for libertado, o BAS fica desactivado.
AVISO!
O BAS não pode impedir as leis naturais
da física de actuarem sobre o veículo,
nem pode aumentar a tracção permitida pelas
condições rodoviárias prevalecentes. O BAS não
pode impedir acidentes, incluindo os resultantes
de velocidade excessiva nas curvas, da condução
em superfícies muito escorregadias ou de hidro-
planagem. As capacidades de um veículo equi-
pado com o sistema BAS nunca devem ser explo-
radas de uma forma descuidada ou perigosa que
possa pôr em perigo a segurança do utilizador ou
de terceiros.
130
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

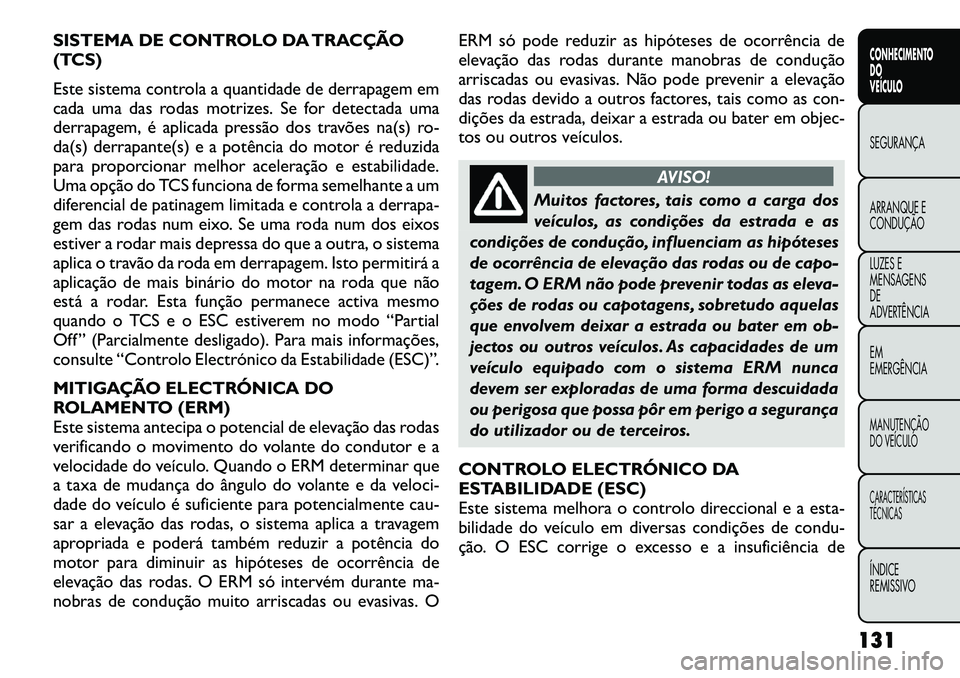

SISTEMA DE CONTROLO DA TRACÇÃO
(TCS)
Este sistema controla a quantidade de derrapagem em
cada uma das rodas motrizes. Se for detectada uma
derrapagem, é aplicada pressão dos travões na(s) ro-
da(s) derrapante(s) e a potência do motor é reduzida
para proporcionar melhor aceleração e estabilidade.
Uma opção do TCS funciona de forma semelhante a um
diferencial de patinagem limitada e controla a derrapa-
gem das rodas num eixo. Se uma roda num dos eixos
estiver a rodar mais depressa do que a outra, o sistema
aplica o travão da roda em derrapagem. Isto permitirá a
aplicação de mais binário do motor na roda que não
está a rodar. Esta função permanece activa mesmo
quando o TCS e o ESC estiverem no modo “Partial
Off ” (Parcialmente desligado). Para mais informações,
consulte “Controlo Electrónico da Estabilidade (ESC)”.
MITIGAÇÃO ELECTRÓNICA DO
ROLAMENTO (ERM)
Este sistema antecipa o potencial de elevação das rodas
verificando o movimento do volante do condutor e a
velocidade do veículo. Quando o ERM determinar que
a taxa de mudança do ângulo do volante e da veloci-
dade do veículo é suficiente para potencialmente cau-
sar a elevação das rodas, o sistema aplica a travagem
apropriada e poderá também reduzir a potência do
motor para diminuir as hipóteses de ocorrência de
elevação das rodas. O ERM só intervém durante ma-
nobras de condução muito arriscadas ou evasivas. OERM só pode reduzir as hipóteses de ocorrência de
elevação das rodas durante manobras de condução
arriscadas ou evasivas. Não pode prevenir a elevação
das rodas devido a outros factores, tais como as con-
dições da estrada, deixar a estrada ou bater em objec-
tos ou outros veículos.
AVISO!
Muitos factores, tais como a carga dos
veículos, as condições da estrada e as
condições de condução, influenciam as hipóteses
de ocorrência de elevação das rodas ou de capo-
tagem. O ERM não pode prevenir todas as eleva-
ções de rodas ou capotagens, sobretudo aquelas
que envolvem deixar a estrada ou bater em ob-
jectos ou outros veículos. As capacidades de um
veículo equipado com o sistema ERM nunca
devem ser exploradas de uma forma descuidada
ou perigosa que possa pôr em perigo a segurança
do utilizador ou de terceiros.
CONTROLO ELECTRÓNICO DA
ESTABILIDADE (ESC)
Este sistema melhora o controlo direccional e a esta-
bilidade do veículo em diversas condições de condu-
ção. O ESC corrige o excesso e a insuficiência de
131
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

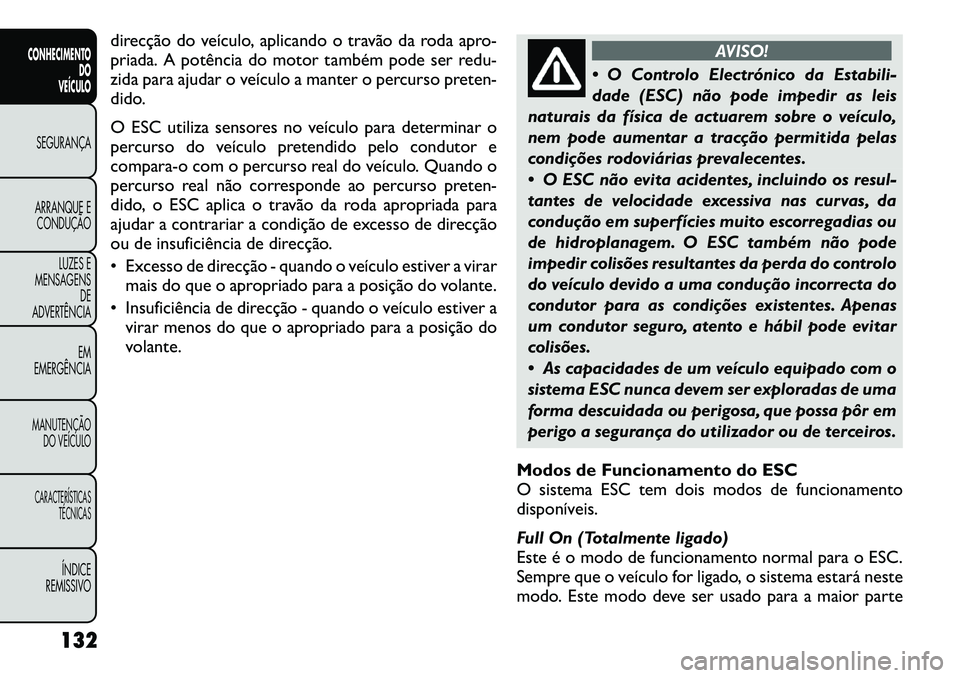

direcção do veículo, aplicando o travão da roda apro-
priada. A potência do motor também pode ser redu-
zida para ajudar o veículo a manter o percurso preten-
dido.
O ESC utiliza sensores no veículo para determinar o
percurso do veículo pretendido pelo condutor e
compara-o com o percurso real do veículo. Quando o
percurso real não corresponde ao percurso preten-
dido, o ESC aplica o travão da roda apropriada para
ajudar a contrariar a condição de excesso de direcção
ou de insuficiência de direcção.
 Excesso de direcção - quando o veículo estiver a virarmais do que o apropriado para a posição do volante.
 Insuficiência de direcção - quando o veículo estiver a virar menos do que o apropriado para a posição do
volante.
AVISO!
 O Controlo Electrónico da Estabili-
dade (ESC) não pode impedir as leis
naturais da física de actuarem sobre o veículo,
nem pode aumentar a tracção permitida pelas
condições rodoviárias prevalecentes.
 O ESC não evita acidentes, incluindo os resul-
tantes de velocidade excessiva nas curvas, da
condução em superfícies muito escorregadias ou
de hidroplanagem. O ESC também não pode
impedir colisões resultantes da perda do controlo
do veículo devido a uma condução incorrecta do
condutor para as condições existentes. Apenas
um condutor seguro, atento e hábil pode evitar
colisões.
 As capacidades de um veículo equipado com o
sistema ESC nunca devem ser exploradas de uma
forma descuidada ou perigosa, que possa pôr em
perigo a segurança do utilizador ou de terceiros.
Modos de Funcionamento do ESC
O sistema ESC tem dois modos de funcionamento
disponíveis.
Full On (Totalmente ligado)
Este é o modo de funcionamento normal para o ESC.
Sempre que o veículo for ligado, o sistema estará neste
modo. Este modo deve ser usado para a maior parte
132
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO

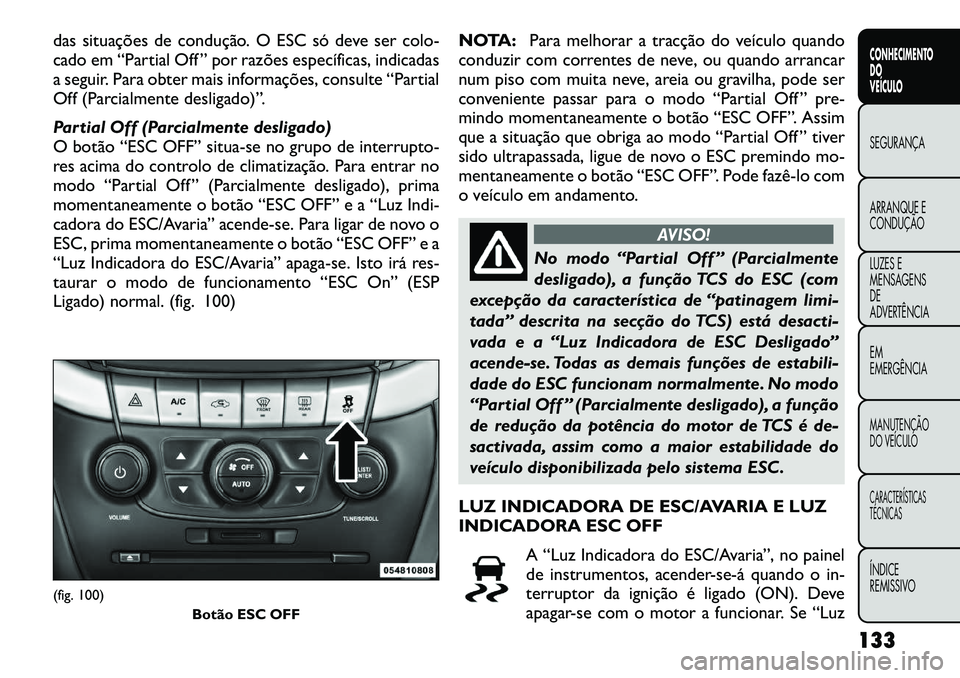

das situações de condução. O ESC só deve ser colo-
cado em “Partial Off ” por razões específicas, indicadas
a seguir. Para obter mais informações, consulte “Partial
Off (Parcialmente desligado)”.
Partial Off (Parcialmente desligado)
O botão “ESC OFF” situa-se no grupo de interrupto-
res acima do controlo de climatização. Para entrar no
modo “Partial Off ” (Parcialmente desligado), prima
momentaneamente o botão “ESC OFF” e a “Luz Indi-
cadora do ESC/Avaria” acende-se. Para ligar de novo o
ESC, prima momentaneamente o botão “ESC OFF” e a
“Luz Indicadora do ESC/Avaria” apaga-se. Isto irá res-
taurar o modo de funcionamento “ESC On” (ESP
Ligado) normal. (fig. 100)NOTA:
Para melhorar a tracção do veículo quando
conduzir com correntes de neve, ou quando arrancar
num piso com muita neve, areia ou gravilha, pode ser
conveniente passar para o modo “Partial Off ” pre-
mindo momentaneamente o botão “ESC OFF”. Assim
que a situação que obriga ao modo “Partial Off ” tiver
sido ultrapassada, ligue de novo o ESC premindo mo-
mentaneamente o botão “ESC OFF”. Pode fazê­lo com
o veículo em andamento.
AVISO!
No modo “Partial Off ” (Parcialmente
desligado), a função TCS do ESC (com
excepção da característica de “patinagem limi-
tada” descrita na secção do TCS) está desacti-
vada e a “Luz Indicadora de ESC Desligado”
acende-se. Todas as demais funções de estabili-
dade do ESC funcionam normalmente. No modo
“Partial Off ” (Parcialmente desligado), a função
de redução da potência do motor de TCS é de-
sactivada, assim como a maior estabilidade do
veículo disponibilizada pelo sistema ESC.
LUZ INDICADORA DE ESC/AVARIA E LUZ
INDICADORA ESC OFF A “Luz Indicadora do ESC/Avaria”, no painel
de instrumentos, acender­se­á quando o in-
terruptor da ignição é ligado (ON). Deve
apagar-se com o motor a funcionar. Se “Luz
(fig. 100) Botão ESC OFF
133CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E
CONDUÇÃO
LUZES E
MENSAGENSDE
ADVERTÊNCIA EM EMERGÊNCIAMANUTENÇÃO
DO VEÍCULOCARACTERÍSTICAS
TÉCNICASÍNDICE
REMISSIVO

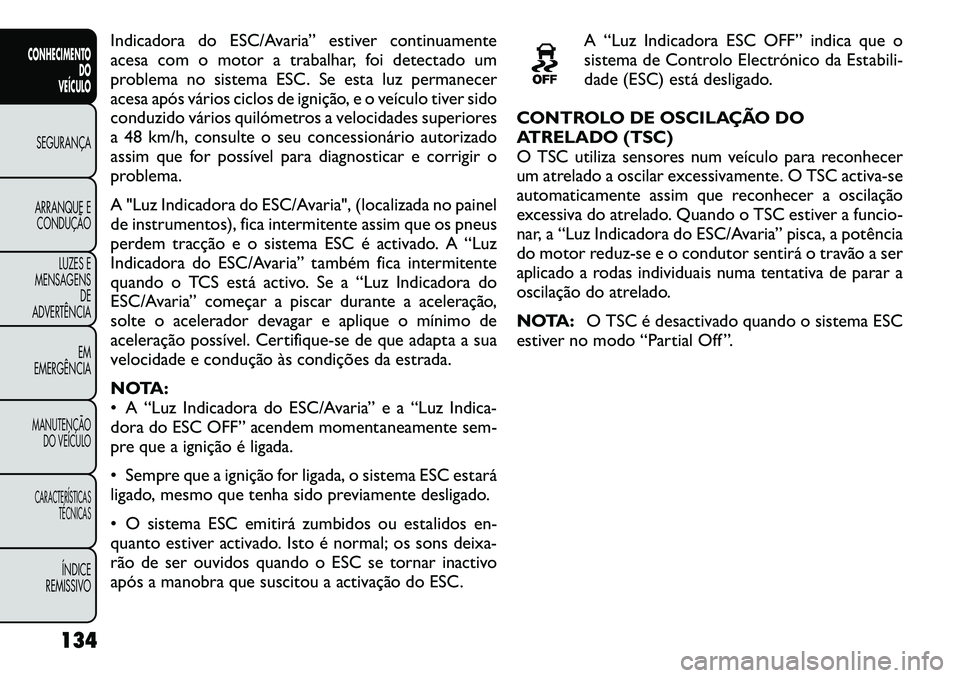

Indicadora do ESC/Avaria” estiver continuamente
acesa com o motor a trabalhar, foi detectado um
problema no sistema ESC. Se esta luz permanecer
acesa após vários ciclos de ignição, e o veículo tiver sido
conduzido vários quilómetros a velocidades superiores
a 48 km/h, consulte o seu concessionário autorizado
assim que for possível para diagnosticar e corrigir o
problema.
A "Luz Indicadora do ESC/Avaria", (localizada no painel
de instrumentos), fica intermitente assim que os pneus
perdem tracção e o sistema ESC é activado. A “Luz
Indicadora do ESC/Avaria” também fica intermitente
quando o TCS está activo. Se a “Luz Indicadora do
ESC/Avaria” começar a piscar durante a aceleração,
solte o acelerador devagar e aplique o mínimo de
aceleração possível. Certifique-se de que adapta a sua
velocidade e condução às condições da estrada.
NOTA:
 A “Luz Indicadora do ESC/Avaria” e a “Luz Indica-
dora do ESC OFF” acendem momentaneamente sem-
pre que a ignição é ligada.
 Sempre que a ignição for ligada, o sistema ESC estará
ligado, mesmo que tenha sido previamente desligado.
 O sistema ESC emitirá zumbidos ou estalidos en-
quanto estiver activado. Isto é normal; os sons deixa-
rão de ser ouvidos quando o ESC se tornar inactivo
após a manobra que suscitou a activação do ESC.A “Luz Indicadora ESC OFF” indica que o
sistema de Controlo Electrónico da Estabili-
dade (ESC) está desligado.
CONTROLO DE OSCILAÇÃO DO
ATRELADO (TSC)
O TSC utiliza sensores num veículo para reconhecer
um atrelado a oscilar excessivamente. O TSC activa-se
automaticamente assim que reconhecer a oscilação
excessiva do atrelado. Quando o TSC estiver a funcio-
nar, a “Luz Indicadora do ESC/Avaria” pisca, a potência
do motor reduz-se e o condutor sentirá o travão a ser
aplicado a rodas individuais numa tentativa de parar a
oscilação do atrelado.
NOTA: O TSC é desactivado quando o sistema ESC
estiver no modo “Partial Off ”.
134
CONHECIMENTO DO
VEÍCULOSEGURANÇA
ARRANQUE E CONDUÇÃO
LUZES E
MENSAGENS DE
ADVERTÊNCIA
EM
EMERGÊNCIAMANUTENÇÃO DO VEÍCULOCARACTERÍSTICAS TÉCNICAS
ÍNDICE
REMISSIVO
