FIAT FREEMONT 2013 Betriebsanleitung (in German)

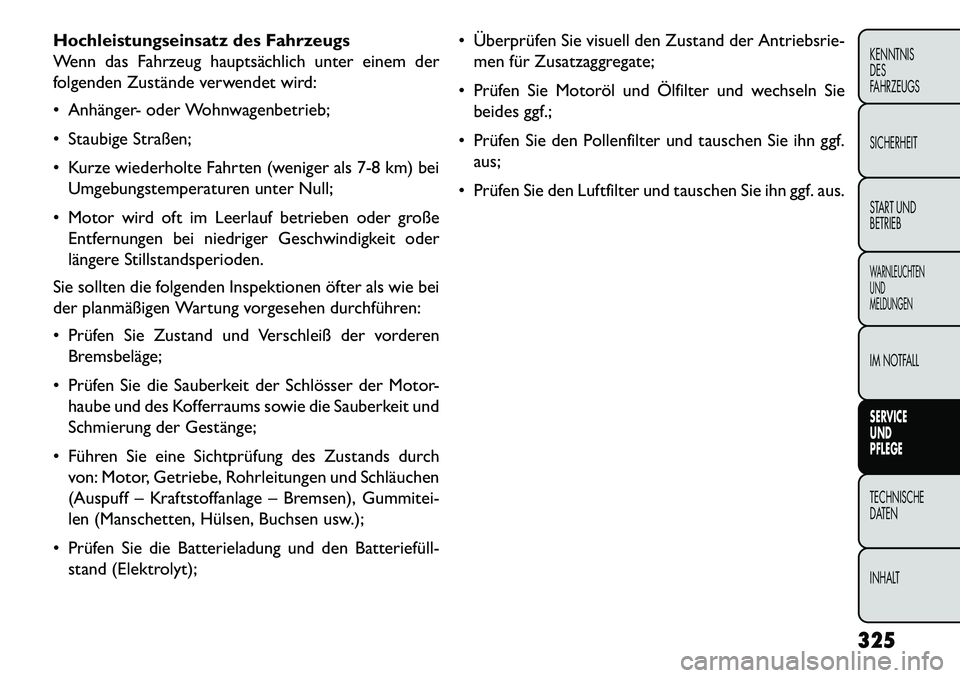

Hochleistungseinsatz des Fahrzeugs
Wenn das Fahrzeug hauptsächlich unter einem der
folgenden Zustände verwendet wird:
 Anhänger- oder Wohnwagenbetrieb;
 Staubige Straßen;
 Kurze wiederholte Fahrten (weniger als 7-8 km) beiUmgebungstemperaturen unter Null;
 Motor wird oft im Leerlauf betrieben oder große Entfernungen bei niedriger Geschwindigkeit oder
längere Stillstandsperioden.
Sie sollten die folgenden Inspektionen öfter als wie bei
der planmäßigen Wartung vorgesehen durchführen:
 Prüfen Sie Zustand und Verschleiß der vorderen Bremsbeläge;
 Prüfen Sie die Sauberkeit der Schlösser der Motor- haube und des Kofferraums sowie die Sauberkeit und
Schmierung der Gestänge;
 Führen Sie eine Sichtprüfung des Zustands durch von: Motor, Getriebe, Rohrleitungen und Schläuchen
(Auspuff – Kraftstoffanlage – Bremsen), Gummitei-
len (Manschetten, Hülsen, Buchsen usw.);
 Prüfen Sie die Batterieladung und den Batteriefüll­ stand (Elektrolyt);  Überprüfen Sie visuell den Zustand der Antriebsrie-
men für Zusatzaggregate;
 Prüfen Sie Motoröl und Ölfilter und wechseln Sie beides ggf.;
 Prüfen Sie den Pollenfilter und tauschen Sie ihn ggf. aus;
 Prüfen Sie den Luftfilter und tauschen Sie ihn ggf. aus.
325
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

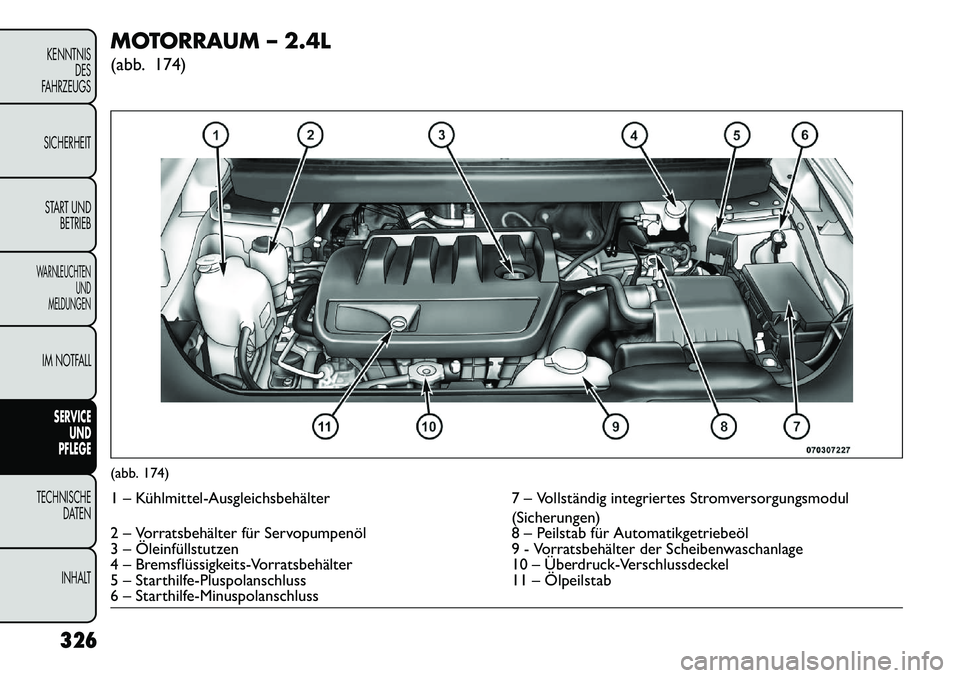

MOTORRAUM – 2.4L
(abb. 174)(abb. 174)1 – Kühlmittel­Ausgleichsbehälter7 – Vollständig integriertes Stromversorgungsmodul
(Sicherungen)
2 – Vorratsbehälter für Servopumpenöl 8 – Peilstab für Automatikgetriebeöl
3 – Öleinfüllstutzen 9 - Vorratsbehälter der Scheibenwaschanlage
4 – Bremsflüssigkeits-Vorratsbehälter 10 – Überdruck-Verschlussdeckel
5 – Starthilfe-Pluspolanschluss 11 – Ölpeilstab
6 – Starthilfe-Minuspolanschluss
326
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

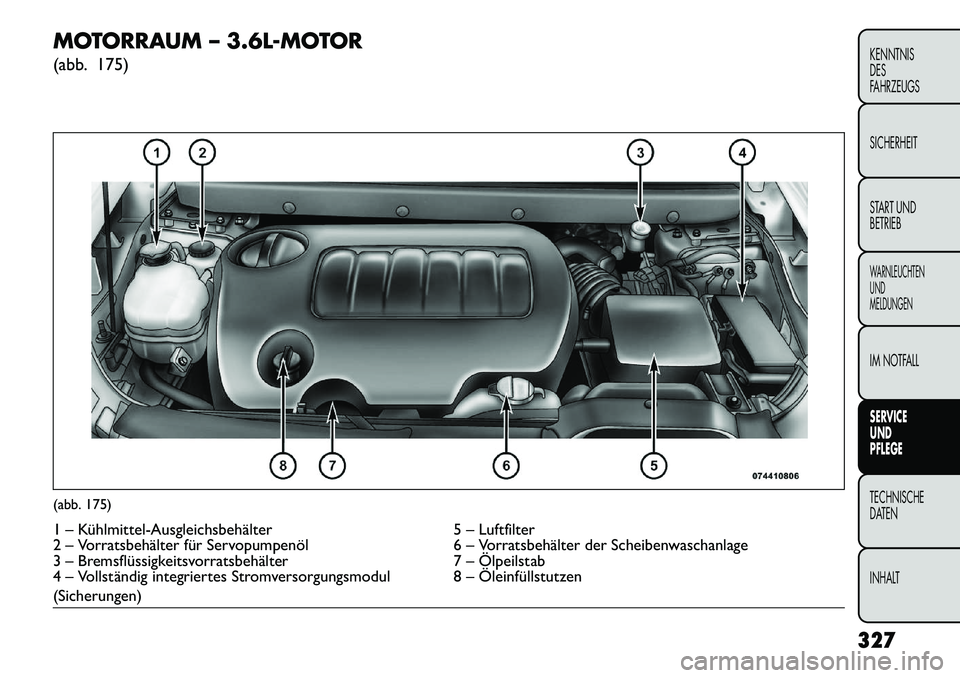

MOTORRAUM – 3.6L-MOTOR
(abb. 175)(abb. 175)1 – Kühlmittel­Ausgleichsbehälter5 – Luftfilter
2 – Vorratsbehälter für Servopumpenöl 6 – Vorratsbehälter der Scheibenwaschanlage
3 – Bremsflüssigkeitsvorratsbehälter 7 – Ölpeilstab
4 – Vollständig integriertes Stromversorgungsmodul
(Sicherungen) 8 – Öleinfüllstutzen
327
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

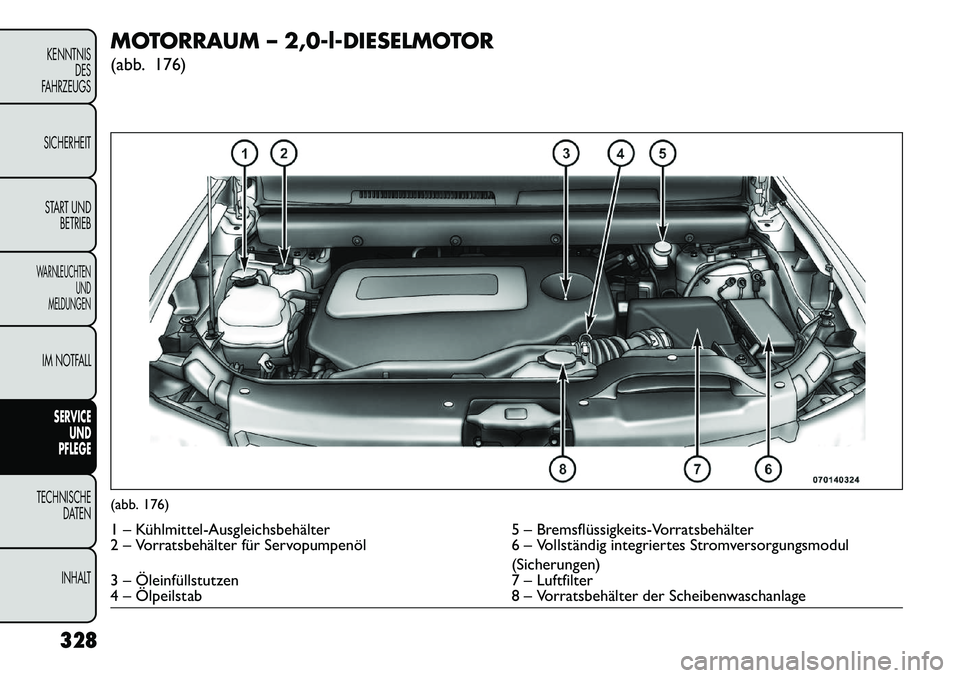

MOTORRAUM – 2,0-l-DIESELMOTOR
(abb. 176)(abb. 176)1 – Kühlmittel­Ausgleichsbehälter5 – Bremsflüssigkeits-Vorratsbehälter
2 – Vorratsbehälter für Servopumpenöl 6 – Vollständig integriertes Stromversorgungsmodul
(Sicherungen)
3 – Öleinfüllstutzen 7 – Luftfilter
4 – Ölpeilstab 8 – Vorratsbehälter der Scheibenwaschanlage
328
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

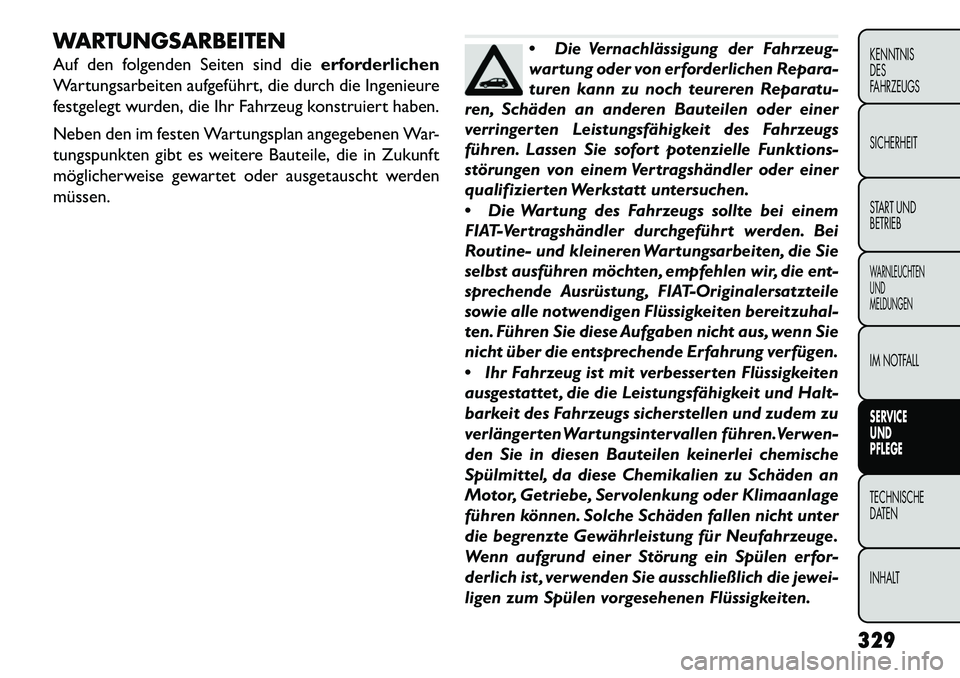

WARTUNGSARBEITEN
Auf den folgenden Seiten sind dieerforderlichen
Wartungsarbeiten aufgeführt, die durch die Ingenieure
festgelegt wurden, die Ihr Fahrzeug konstruiert haben.
Neben den im festen Wartungsplan angegebenen War-
tungspunkten gibt es weitere Bauteile, die in Zukunft
möglicherweise gewartet oder ausgetauscht werden
müssen.
 Die Vernachlässigung der Fahrzeug-
wartung oder von erforderlichen Repara-
turen kann zu noch teureren Reparatu-
ren, Schäden an anderen Bauteilen oder einer
verringerten Leistungsfähigkeit des Fahrzeugs
führen. Lassen Sie sofort potenzielle Funktions-
störungen von einem Vertragshändler oder einer
qualifizierten Werkstatt untersuchen.
 Die Wartung des Fahrzeugs sollte bei einem
FIAT-Vertragshändler durchgeführt werden. Bei
Routine- und kleineren Wartungsarbeiten, die Sie
selbst ausführen möchten, empfehlen wir, die ent-
sprechende Ausrüstung, FIAT-Originalersatzteile
sowie alle notwendigen Flüssigkeiten bereitzuhal-
ten. Führen Sie diese Aufgaben nicht aus, wenn Sie
nicht über die entsprechende Erfahrung verfügen.
 Ihr Fahrzeug ist mit verbesserten Flüssigkeiten
ausgestattet , die die Leistungsfähigkeit und Halt-
barkeit des Fahrzeugs sicherstellen und zudem zu
verlängerten Wartungsintervallen führen.Verwen-
den Sie in diesen Bauteilen keinerlei chemische
Spülmittel, da diese Chemikalien zu Schäden an
Motor, Getriebe, Servolenkung oder Klimaanlage
führen können. Solche Schäden fallen nicht unter
die begrenzte Gewährleistung für Neufahrzeuge.
Wenn aufgrund einer Störung ein Spülen erfor-
derlich ist , verwenden Sie ausschließlich die jewei-
ligen zum Spülen vorgesehenen Flüssigkeiten.
329
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

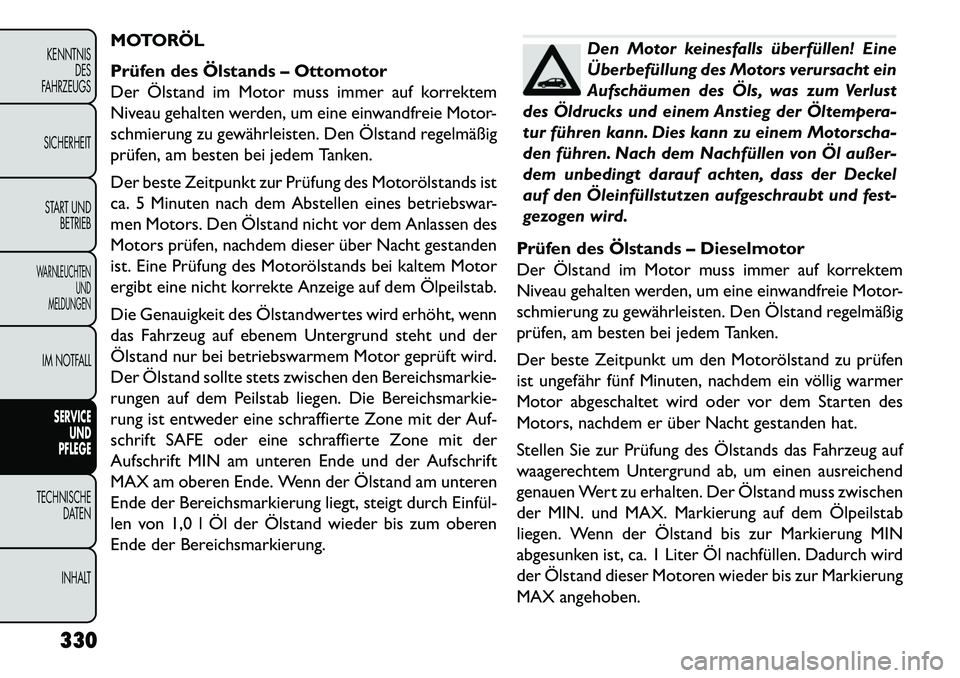

MOTORÖL
Prüfen des Ölstands – Ottomotor
Der Ölstand im Motor muss immer auf korrektem
Niveau gehalten werden, um eine einwandfreie Motor-
schmierung zu gewährleisten. Den Ölstand regelmäßig
prüfen, am besten bei jedem Tanken.
Der beste Zeitpunkt zur Prüfung des Motorölstands ist
ca. 5 Minuten nach dem Abstellen eines betriebswar-
men Motors. Den Ölstand nicht vor dem Anlassen des
Motors prüfen, nachdem dieser über Nacht gestanden
ist. Eine Prüfung des Motorölstands bei kaltem Motor
ergibt eine nicht korrekte Anzeige auf dem Ölpeilstab.
Die Genauigkeit des Ölstandwertes wird erhöht, wenn
das Fahrzeug auf ebenem Untergrund steht und der
Ölstand nur bei betriebswarmem Motor geprüft wird.
Der Ölstand sollte stets zwischen den Bereichsmarkie-
rungen auf dem Peilstab liegen. Die Bereichsmarkie-
rung ist entweder eine schraffierte Zone mit der Auf-
schrift SAFE oder eine schraffierte Zone mit der
Aufschrift MIN am unteren Ende und der Aufschrift
MAX am oberen Ende. Wenn der Ölstand am unteren
Ende der Bereichsmarkierung liegt, steigt durch Einfül­
len von 1,0 l Öl der Ölstand wieder bis zum oberen
Ende der Bereichsmarkierung.
Den Motor keinesfalls überfüllen! Eine
Überbefüllung des Motors verursacht ein
Aufschäumen des Öls, was zum Verlust
des Öldrucks und einem Anstieg der Öltempera-
tur führen kann. Dies kann zu einem Motorscha-
den führen. Nach dem Nachfüllen von Öl außer-
dem unbedingt darauf achten, dass der Deckel
auf den Öleinfüllstutzen aufgeschraubt und fest-
gezogen wird.
Prüfen des Ölstands – Dieselmotor
Der Ölstand im Motor muss immer auf korrektem
Niveau gehalten werden, um eine einwandfreie Motor-
schmierung zu gewährleisten. Den Ölstand regelmäßig
prüfen, am besten bei jedem Tanken.
Der beste Zeitpunkt um den Motorölstand zu prüfen
ist ungefähr fünf Minuten, nachdem ein völlig warmer
Motor abgeschaltet wird oder vor dem Starten des
Motors, nachdem er über Nacht gestanden hat.
Stellen Sie zur Prüfung des Ölstands das Fahrzeug auf
waagerechtem Untergrund ab, um einen ausreichend
genauen Wert zu erhalten. Der Ölstand muss zwischen
der MIN. und MAX. Markierung auf dem Ölpeilstab
liegen. Wenn der Ölstand bis zur Markierung MIN
abgesunken ist, ca. 1 Liter Öl nachfüllen. Dadurch wird
der Ölstand dieser Motoren wieder bis zur Markierung
MAX angehoben.
330
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

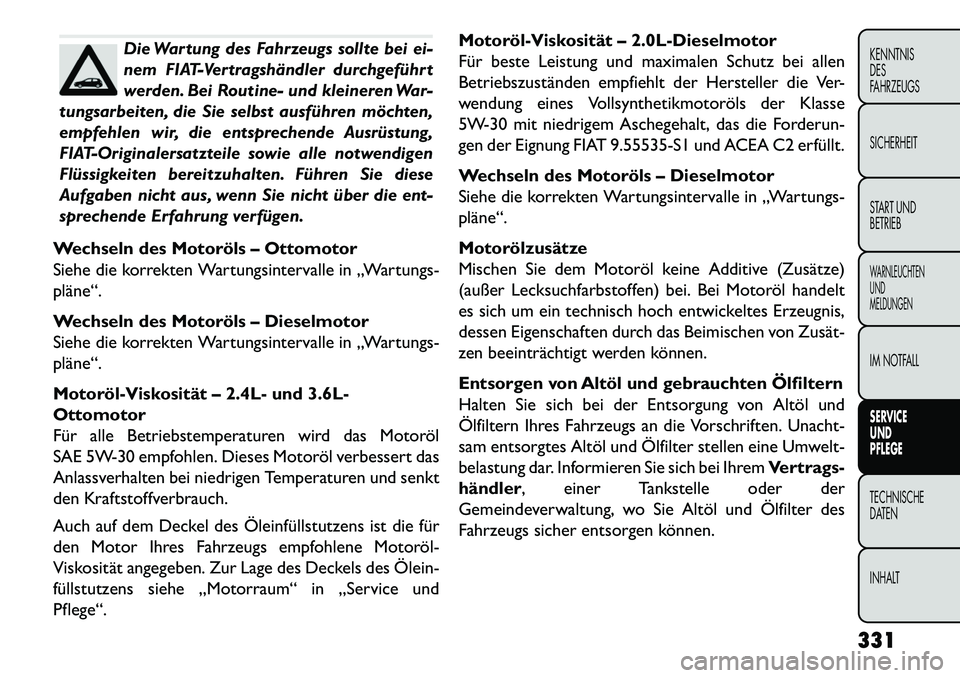

Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
Wechseln des Motoröls – Ottomotor
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Wechseln des Motoröls – Dieselmotor
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Motoröl­Viskosität – 2.4L- und 3.6L-
Ottomotor
Für alle Betriebstemperaturen wird das Motoröl
SAE 5W-30 empfohlen. Dieses Motoröl verbessert das
Anlassverhalten bei niedrigen Temperaturen und senkt
den Kraftstoffverbrauch.
Auch auf dem Deckel des Öleinfüllstutzens ist die für
den Motor Ihres Fahrzeugs empfohlene Motoröl­
Viskosität angegeben. Zur Lage des Deckels des Ölein­
füllstutzens siehe „Motorraum“ in „Service und
Pflege“. Motoröl­Viskosität – 2.0L-Dieselmotor
Für beste Leistung und maximalen Schutz bei allen
Betriebszuständen empfiehlt der Hersteller die Ver-
wendung eines Vollsynthetikmotoröls der Klasse
5W-30 mit niedrigem Aschegehalt, das die Forderun-
gen der Eignung FIAT 9.55535-S1 und ACEA C2 erfüllt.
Wechseln des Motoröls – Dieselmotor
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Motorölzusätze
Mischen Sie dem Motoröl keine Additive (Zusätze)
(außer Lecksuchfarbstoffen) bei. Bei Motoröl handelt
es sich um ein technisch hoch entwickeltes Erzeugnis,
dessen Eigenschaften durch das Beimischen von Zusät­
zen beeinträchtigt werden können.
Entsorgen von Altöl und gebrauchten Ölfiltern
Halten Sie sich bei der Entsorgung von Altöl und
Ölfiltern Ihres Fahrzeugs an die Vorschriften. Unacht-
sam entsorgtes Altöl und Ölfilter stellen eine Umwelt-
belastung dar. Informieren Sie sich bei Ihrem
Vertrags-
händler, einer Tankstelle oder der
Gemeindeverwaltung, wo Sie Altöl und Ölfilter des
Fahrzeugs sicher entsorgen können.
331
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

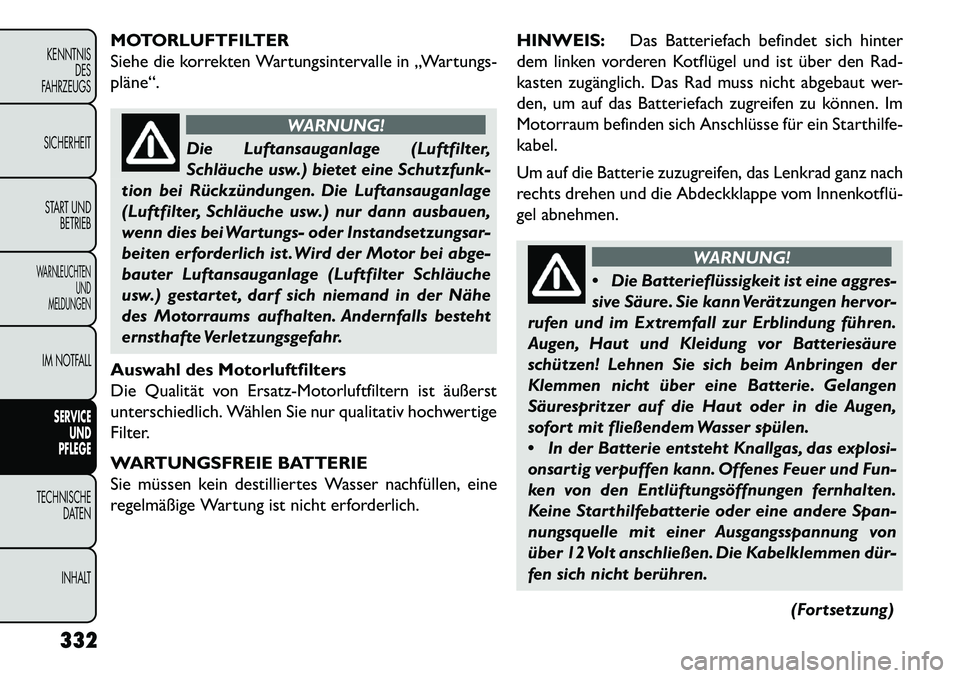

MOTORLUFTFILTER
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
WARNUNG!
Die Luftansauganlage (Luftfilter,
Schläu
che usw.) bietet eine Schutzfunk-
tion bei Rückzündungen. Die Luftansauganlage
(Luftfilter, Schläuche usw.) nur dann ausbauen,
wenn dies bei Wartungs- oder Instandsetzungsar-
beiten erforderlich ist .Wird der Motor bei abge-
bauter Luftansauganlage (Luftfilter Schläuche
usw.) gestartet , darf sich niemand in der Nähe
des Motorraums aufhalten. Andernfalls besteht
ernsthafte Verletzungsgefahr.
Auswahl des Motorluftfilters
Die Qualität von Ersatz-Motorluftfiltern ist äußerst
unterschiedlich. Wählen Sie nur qualitativ hochwertige
Filter.
WARTUNGSFREIE BATTERIE
Sie müssen kein destilliertes Wasser nachfüllen, eine
regelmäßige Wartung ist nicht erforderlich. HINWEIS:
Das Batteriefach befindet sich hinter
dem linken vorderen Kotflügel und ist über den Rad-
kasten zugänglich. Das Rad muss nicht abgebaut wer-
den, um auf das Batteriefach zugreifen zu können. Im
Motorraum befinden sich Anschlüsse für ein Starthilfe-
kabel.
Um auf die Batterie zuzugreifen, das Lenkrad ganz nach
rechts drehen und die Abdeckklappe vom Innenkotflü­
gel abnehmen.
WARNUNG!
 Di
e Batterieflüssigkeit ist eine aggres-
sive Säure. Sie kann Verätzungen hervor-
rufen und im Extremfall zur Erblindung führen.
Augen, Haut und Kleidung vor Batteriesäure
schützen! Lehnen Sie sich beim Anbringen der
Klemmen nicht über eine Batterie. Gelangen
Säurespritzer auf die Haut oder in die Augen,
sofort mit fließendem Wasser spülen.
 In der Batterie entsteht Knallgas, das explosi-
onsartig verpuffen kann. Offenes Feuer und Fun-
ken von den Entlüftungsöffnungen fernhalten.
Keine Starthilfebatterie oder eine andere Span-
nungsquelle mit einer Ausgangsspannung von
über 12 Volt anschließen. Die Kabelklemmen dür­
fen sich nicht berühren.
(Fortsetzung)
332
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT

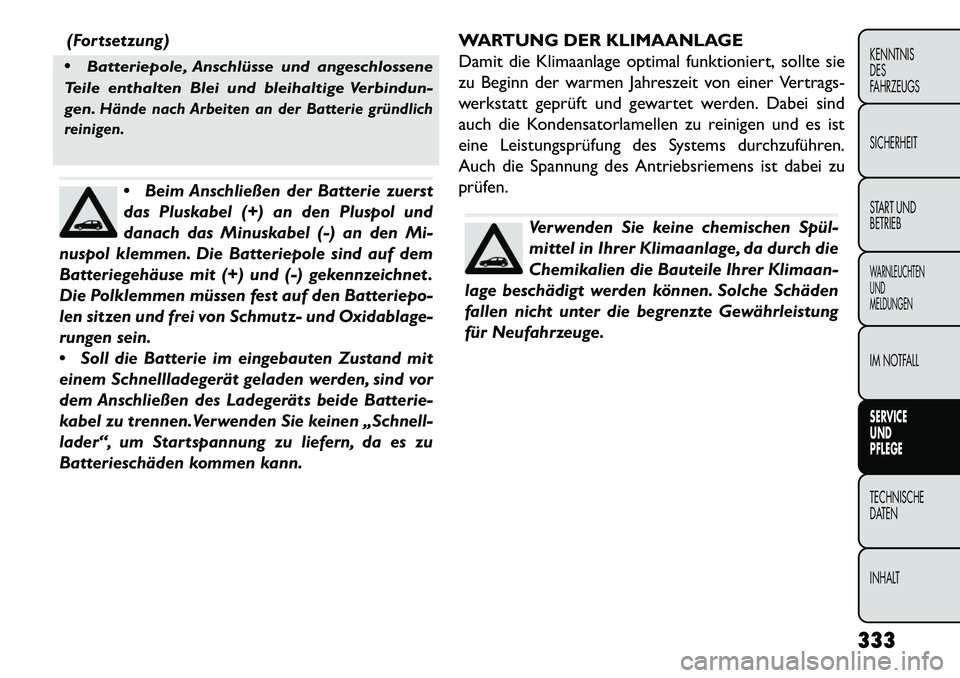

(Fortsetzung)

Batteriepole, Anschlüsse und angeschlossene
Teile enthalten Blei und bleihaltige Verbindun-
gen.Hände nach Arbeiten an der Batterie gründlich
reinigen.
 Beim Anschließen der Batterie zuerst
das Pluskabel (+) an den Pluspol und
danach das Minuskabel (-) an den Mi-
nuspol klemmen. Die Batteriepole sind auf dem
Batteriegehäuse mit (+) und (-) gekennzeichnet .
Die Polklemmen müssen fest auf den Batteriepo-
len sitzen und frei von Schmutz- und Oxidablage-
rungen sein.
 Soll die Batterie im eingebauten Zustand mit
einem Schnellladegerät geladen werden, sind vor
dem Anschließen des Ladegeräts beide Batterie-
kabel zu trennen.Verwenden Sie keinen „Schnell-
lader“, um Startspannung zu liefern, da es zu
Batterieschäden kommen kann. WARTUNG DER KLIMAANLAGE
Damit die Klimaanlage optimal funktioniert, sollte sie
zu Beginn der warmen Jahreszeit von einer Vertrags-
werkstatt geprüft und gewartet werden. Dabei sind
auch die Kondensatorlamellen zu reinigen und es ist
eine Leistungsprüfung des Systems durchzuführen.
Auch die Spannung des Antriebsriemens ist dabei zu
prüfen.
Verwenden Sie keine chemischen Spül­
mittel in Ihrer Klimaanlage, da durch die
Chemikalien die Bauteile Ihrer Klimaan-
lage beschädigt werden können. Solche Schäden
fallen nicht unter die begrenzte Gewährleistung
für Neufahrzeuge.
333
KENNTNIS
DES
FAHRZEUGS
SICHERHEIT
START UND
BETRIEBWARNLEUCHTEN
UND
MELDUNGENIM NOTFALL
SERVICE
UND
PFLEGE
TECHNISCHE
DATEN
INHALT

WARNUNG!
 Di
e Klimaanlage darf nur mit Kälte-
mittel und Kompressorschmiermittel be-
füllt werden, das vom Hersteller Ihrer Klimaan-
lage freigegeben ist . Einige nicht empfohlene
Kältemittel sind entflammbar und können explo-
dieren; diese Mittel stellen somit eine Verlet-
zungsgefahr dar. Andere nicht empfohlene Kälte-
mittel können zum Ausfall der Anlage führen und
kostspielige Reparaturen verursachen.
 Das Kältemittel der Klimaanlage steht unter
hohem Druck. Um Personenschäden oder Schä­
den an der Klimaanlage zu vermeiden, niemals in
Eigenleistung Kältemittel nachfüllen oder Repa-
raturen an der Klimaanlage ausführen, bei denen
Kältemittelleitungen abgeklemmt werden müs­
sen. Für diese Arbeiten ist ausschließlich fachkun-
diges Personal zuständig!
Absaugen und Wiederaufbereiten des
Kältemittels
Das Kältemittel R-134a ist ein teilhalogenierter
Fluorkohlenwasserstoff (H-FKW), der durch die Um-
weltschutzbehörde zugelassen ist und keinen schädi-
genden Einfluss auf die Ozonschicht der Erdatmo-
sphäre hat. Der Hersteller empfiehlt jedoch, die
Wartung der Klimaanlage bei Ihrem Vertragshändler
oder anderen Werkstätten vornehmen zu lassen, die über die zum Absaugen und Wiederaufbereiten des
Kältemittels erforderlichen Recyclinggeräte verfügen.
HINWEIS:
Es dürfen nur vom Hersteller freigege-
bene Klimaanlagendichtmasse, Leckdichtmittel, Dich-
tringkonditionierer, Kompressoröl oder Kältemittel
verwendet werden.
LUFTFILTER DER KLIMAANLAGE
Siehe die korrekten Wartungsintervalle in „Wartungs-
pläne“.
Die Wartung des Fahrzeugs sollte bei ei-
nem FIAT-Vertragshändler durchgeführt
werden. Bei Routine- und kleineren War-
tungsarbeiten, die Sie selbst ausführen möchten,
empfehlen wir, die entsprechende Ausrüstung,
FIAT-Originalersatzteile sowie alle notwendigen
Flüssigkeiten bereitzuhalten. Führen Sie diese
Aufgaben nicht aus, wenn Sie nicht über die ent-
sprechende Erfahrung verfügen.
WARNUNG!
Den Luftfilter der Klimaanlage nicht bei
lauf
endem Gebläse ausbauen, da hierbei
Verletzungsgefahr besteht .
334
KENNTNIS DES
FAHRZEUGS
SICHERHEIT
START UND BETRIEBWARNLEUCHTEN UND
MELDUNGENIM NOTFALL
SERVICE UND
PFLEGE
TECHNISCHE D ATEN
INHALT
