4. Wyjąć żarówkę, wysuwając ją prosto przez otwór wobudowie.
5. Ustawić wypusty ustalające nowej żarówki przed- niego światła przeciwmgielnego naprzeciw gniazd w
oprawce otworu na żarówkę, w tylnej części obu-
dowy przedniego światła przeciwmgielnego.
Nie wolno dotykać nowej żarówki pal-
cami. Zanieczyszczenie powierzchni ża-
rówki substancjami oleistymi znacznie
skróci okres jej eksploatacji. Jeżeli dojdzie do za-
brudzenia powierzchni żarówki oleistą substan-
cją, wyczyścić ją alkoholem.
6. Włożyć żarówkę do obudowy światła tak, aby osa- dzić wypusty ustalające w gniazdach oprawki.
7. Mocno i równo wcisnąć żarówkę do obudowy światła, aż do całkowitego osadzenia obydwu bocz-
nych zaczepów.
TYLNE ŚWIATŁO PRZECIWMGIELNE
1. Wsunąć rękę za zderzak, nad wzmocnieniem zde- rzaka, następnie ścisnąć wypusty zwalniające na

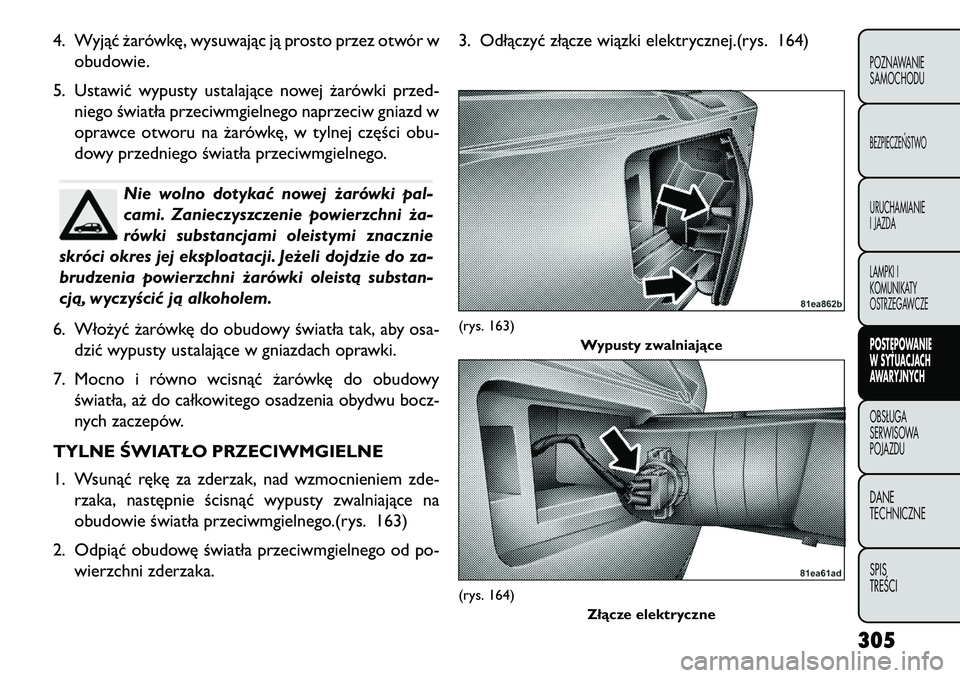

obudowie światła przeciwmgielnego.(rys. 163)
2. Odpiąć obudowę światła przeciwmgielnego od po- wierzchni zderzaka. 3. Odłączyć złącze wiązki elektrycznej.(rys. 164)
(rys. 163)
Wypusty zwalniające(rys. 164) Złącze elektryczne
305POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE
WSYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

4. Mocno chwycić żarówkę za dwa boczne zaczepy iścisnąć je, aby odblokować żarówkę z tylnej obu-
dowy światła.
5. Wyjąć żarówkę, wysuwając ją prosto przez otwór w obudowie.
6. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
7. Ustawić wypusty ustalające nowej żarówki/gniazda tylnego światła przeciwmgielnego naprzeciw gniazd
w oprawce otworu na żarówkę, w tylnej części
obudowy światła.
8. Włożyć żarówkę do obudowy światła tak, aby osa- dzić wypusty ustalające w gniazdach oprawki.
9. Mocno i równo wcisnąć żarówkę do obudowy światła, aż do całkowitego osadzenia obydwu bocz-
nych zaczepów.
10. Zamontować obudowę światła przeciwmgielnego.

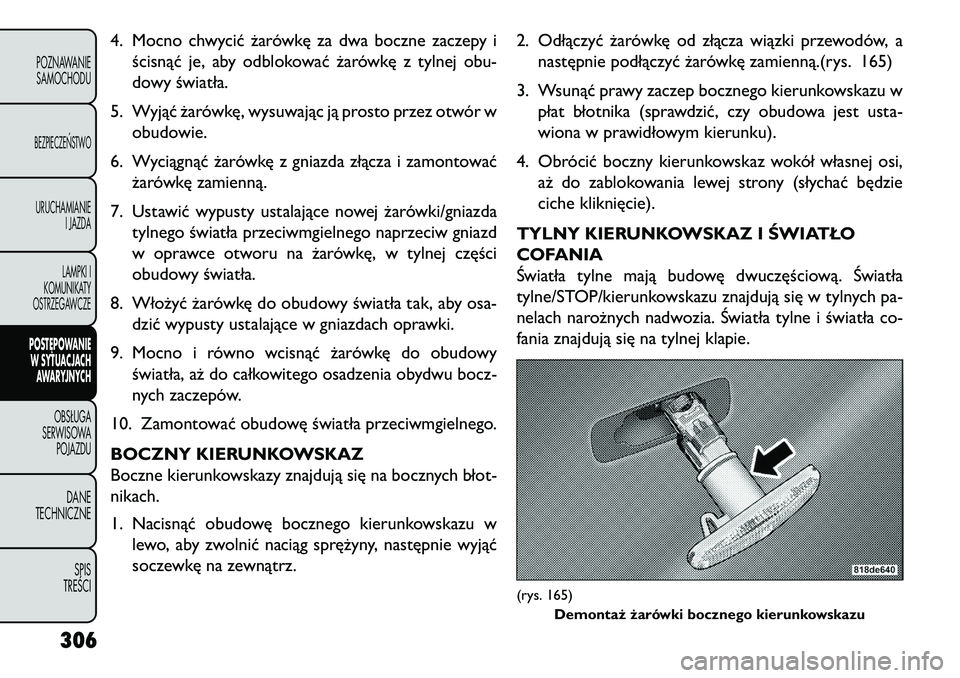

BOCZNY KIERUNKOWSKAZ
Boczne kierunkowskazy znajdują się na bocznych błot-
nikach.
1. Nacisnąć obudowę bocznego kierunkowskazu w lewo, aby zwolnić naciąg sprężyny, następnie wyjąć
soczewkę na zewnątrz. 2. Odłączyć żarówkę od złącza wiązki przewodów, a
następnie podłączyć żarówkę zamienną.(rys. 165)
3. Wsunąć prawy zaczep bocznego kierunkowskazu w płat błotnika (sprawdzić, czy obudowa jest usta-
wiona w prawidłowym kierunku).
4. Obrócić boczny kierunkowskaz wokół własnej osi, aż do zablokowania lewej strony (słychać będzie
ciche kliknięcie).
TYLNY KIERUNKOWSKAZ I ŚWIATŁO
COFANIA
\fwiatła tylne mają budowę dwuczęściową. \fwiatła
tylne/STOP/kierunkowskazu znajdują się w tylnych pa-
nelach narożnych nadwozia. \fwiatła tylne i światła co-
fania znajdują się na tylnej klapie.
(rys. 165) Demontaż żarówki bocznego kierunkowskazu
306
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE W SYTUACJACH
AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

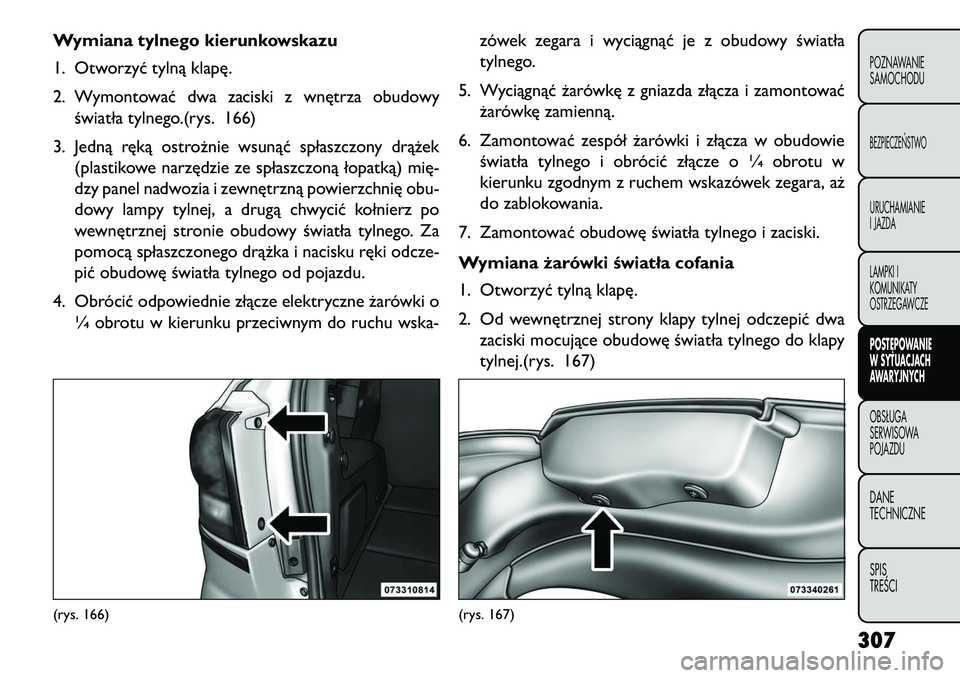

Wymiana tylnego kierunkowskazu
1. Otworzyć tylną klapę.
2. Wymontować dwa zaciski z wnętrza obudowyświatła tylnego.(rys. 166)
3. Jedną ręką ostrożnie wsunąć spłaszczony drążek (plastikowe narzędzie ze spłaszczoną łopatką) mię-
dzy panel nadwozia i zewnętrzną powierzchnię obu-
dowy lampy tylnej, a drugą chwycić kołnierz po
wewnętrznej stronie obudowy światła tylnego. Za
pomocą spłaszczonego drążka i nacisku ręki odcze-
pić obudowę światła tylnego od pojazdu.
4. Obrócić odpowiednie złącze elektryczne żarówki o ¼ obrotu w kierunku przeciwnym do ruchu wska- zówek zegara i wyciągnąć je z obudowy światła
tylnego.
5. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
6. Zamontować zespół żarówki i złącza w obudowie światła tylnego i obrócić złącze o ¼ obrotu w
kierunku zgodnym z ruchem wskazówek zegara, aż
do zablokowania.
7. Zamontować obudowę światła tylnego i zaciski.
Wymiana żarówki światła cofania
1. Otworzyć tylną klapę.
2. Od wewnętrznej strony klapy tylnej odczepić dwa zaciski mocujące obudowę światła tylnego do klapy
tylnej.(rys. 167)(rys. 166)
(rys. 167)
307POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

3. Ostrożnie wsunąć spłaszczony drążek (plastikowenarzędzie ze spłaszczoną łopatką) między obudowę
światła tylnego a klapę tylną. Za pomocą spłaszczo-
nego drążka i nacisku ręki odczepić obudowę
światła tylnego od klapy tylnej. (rys. 168)
4. Obrócić odpowiednie złącze elektryczne żarówki o ¼ obrotu w kierunku przeciwnym do ruchu wska-
zówek zegara i wyciągnąć je z obudowy.
5. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
6. Zamontować zespół żarówki i złącza w obudowie i obrócić złącze o ¼ obrotu w kierunku zgodnym z
ruchem wskazówek zegara, aż do zablokowania.

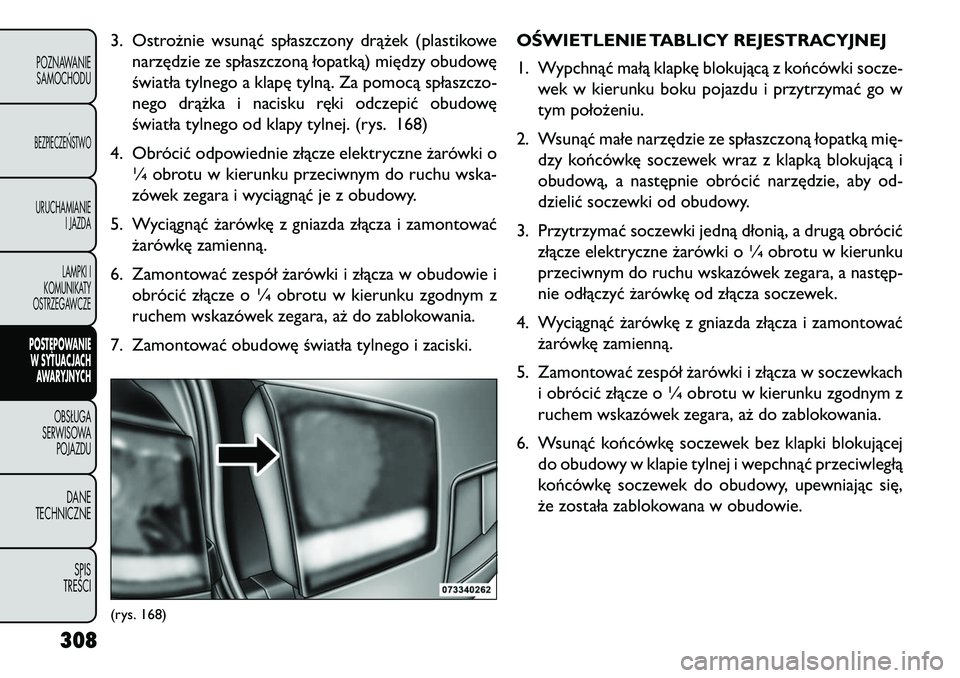

7. Zamontować obudowę światła tylnego i zaciski. OŚWIETLENIE TABLICY REJESTRACYJNEJ
1. Wypchnąć małą klapkę blokującą z końcówki socze-
wek w kierunku boku pojazdu i przytrzymać go w
tym położeniu.
2. Wsunąć małe narzędzie ze spłaszczoną łopatką mię- dzy końcówkę soczewek wraz z klapką blokującą i
obudową, a następnie obrócić narzędzie, aby od-
dzielić soczewki od obudowy.
3. Przytrzymać soczewki jedną dłonią, a drugą obrócić złącze elektryczne żarówki o ¼ obrotu w kierunku
przeciwnym do ruchu wskazówek zegara, a następ-
nie odłączyć żarówkę od złącza soczewek.
4. Wyciągnąć żarówkę z gniazda złącza i zamontować żarówkę zamienną.
5. Zamontować zespół żarówki i złącza w soczewkach i obrócić złącze o ¼ obrotu w kierunku zgodnym z
ruchem wskazówek zegara, aż do zablokowania.
6. Wsunąć końcówkę soczewek bez klapki blokującej do obudowy w klapie tylnej i wepchnąć przeciwległą
końcówkę soczewek do obudowy, upewniając się,
że została zablokowana w obudowie.(rys. 168)
308
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE W SYTUACJACH
AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

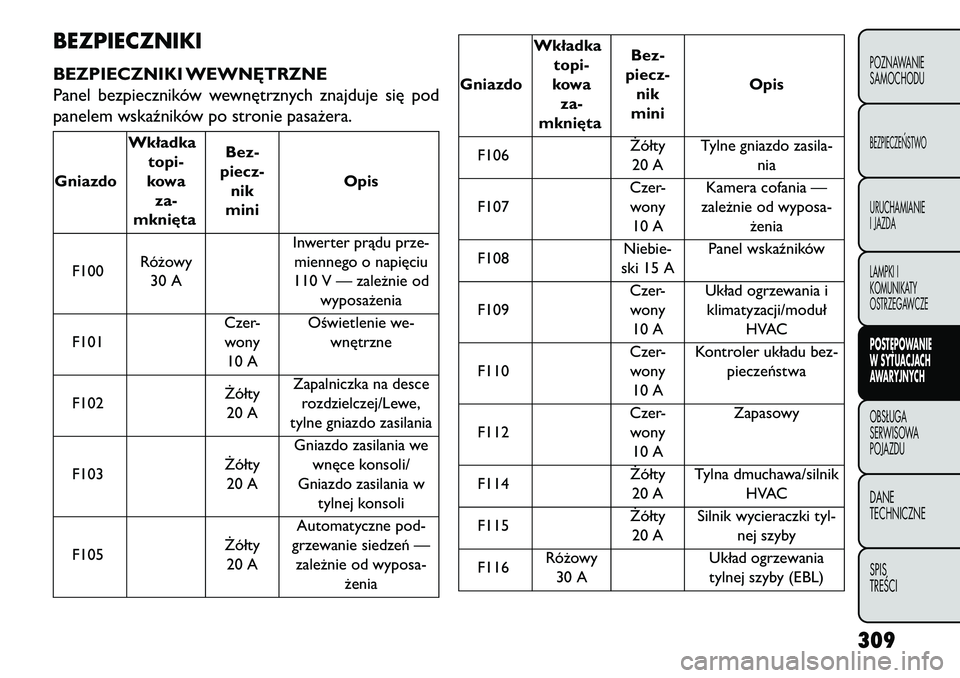

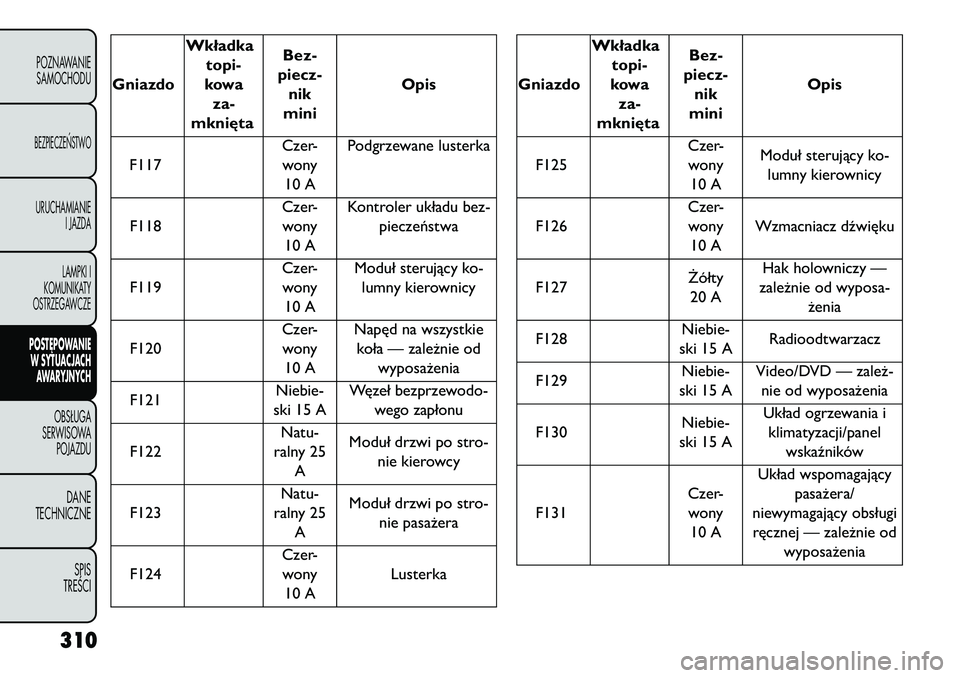

BEZPIECZNIKIBEZPIECZNIKI WEWN\bTRZNE
Panel bezpieczników wewnętrznych znajduje się pod
panelem wskaźników po stronie pasażera.GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F100 Różowy
30 A Inwerter prądu prze-
miennego o napięciu
110 V — zależnie od wyposażenia
F101 Czer-
wony 10 A Oświetlenie we-
wnętrzne
F102 \bółty
20 A Zapalniczka na desce
rozdzielczej/Lewe,
tylne gniazdo zasilania
F103 \bółty
20 A Gniazdo zasilania we
wnęce konsoli/
Gniazdo zasilania w tylnej konsoli
F105 \bółty
20 A Automatyczne pod-
grzewanie siedzeń — zależnie od wyposa- żenia
Gniazdo Wkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F106 \bółty
20 A Tylne gniazdo zasila-
nia
F107 Czer-
wony 10 A Kamera cofania —
zależnie od wyposa- żenia
F108 Niebie-
ski 15 A Panel wskaźników
F109 Czer-
wony 10 A Układ ogrzewania i
klimatyzacji/moduł HVAC
F110 Czer-
wony 10 A Kontroler układu bez-
pieczeństwa
F112 Czer-
wony 10 A Zapasowy
F114 \bółty
20 A Tylna dmuchawa/silnik
HVAC
F115 \bółty
20 A Silnik wycieraczki tyl-
nej szyby
F116 Różowy
30 A Układ ogrzewania
tylnej szyby (EBL)
309POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F117 Czer-
wony 10 A Podgrzewane lusterka
F118 Czer-
wony 10 A Kontroler układu bez-
pieczeństwa
F119 Czer-
wony 10 A Moduł sterujący ko-
lumny kierownicy
F120 Czer-
wony 10 A Napęd na wszystkie
koła — zależnie od wyposażenia
F121 Niebie-
ski 15 A Węzeł bezprzewodo-
wego zapłonu
F122 Natu-
ralny 25 A Moduł drzwi po stro-
nie kierowcy
F123 Natu-
ralny 25 A Moduł drzwi po stro-
nie pasażera
F124 Czer-
wony 10 A Lusterka
GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F125 Czer-
wony 10 A Moduł sterujący ko-
lumny kierownicy
F126 Czer-
wony 10 A Wzmacniacz dźwięku
F127 \bółty
20 A Hak holowniczy —
zależnie od wyposa- żenia
F128 Niebie-
ski 15 A Radioodtwarzacz
F129 Niebie-
ski 15 A Video/DVD — zależ-
nie od wyposażenia
F130 Niebie-
ski 15 A Układ ogrzewania i
klimatyzacji/panel wskaźników
F131 Czer-
wony 10 A Układ wspomagający
pasażera/
niewymagający obsługi ręcznej — zależnie od wyposażenia
310
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE W SYTUACJACH
AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F132 Czer-
wony 10 A Moduł ciśnienia w
oponach
F133 Czer-

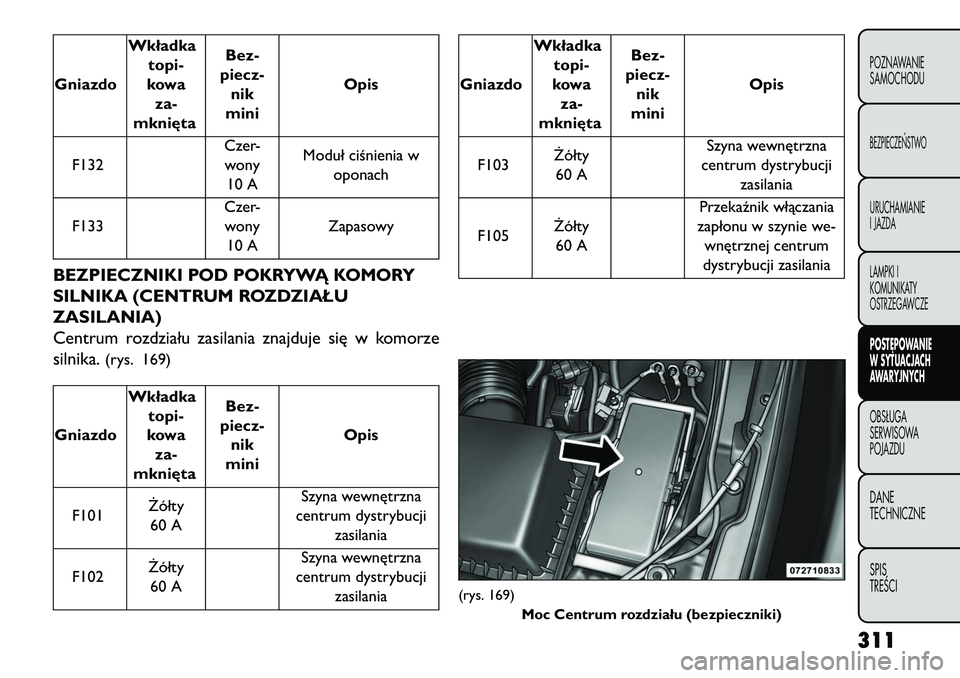

wony 10 A ZapasowyBEZPIECZNIKI POD POKRYWĄ KOMORY
SILNIKA (CENTRUM ROZDZIAŁU
ZASILANIA)
Centrum rozdziału zasilania znajduje się w komorze
silnika.
(rys. 169)
GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F101 \bółty
60 A Szyna wewnętrzna
centrum dystrybucji zasilania
F102 \bółty
60 A Szyna wewnętrzna
centrum dystrybucji zasilania
Gniazdo Wkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F103 \bółty
60 A Szyna wewnętrzna
centrum dystrybucji zasilania
F105 \bółty
60 A Przekaźnik włączania
zapłonu w szynie we- wnętrznej centrum
dystrybucji zasilania(rys. 169)
Moc Centrum rozdziału (bezpieczniki)
311POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE
WSYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis

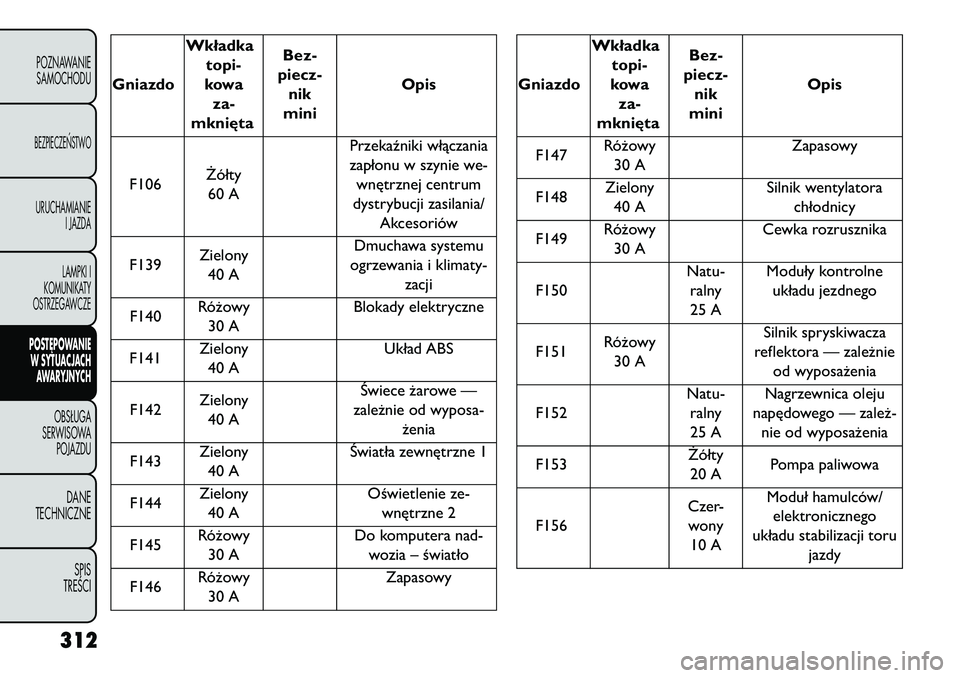

F106 \bółty
60 A Przekaźniki włączania
zapłonu w szynie we- wnętrznej centrum
dystrybucji zasilania/ Akcesoriów
F139 Zielony
40 A Dmuchawa systemu
ogrzewania i klimaty- zacji
F140 Różowy
30 A Blokady elektryczne
F141 Zielony
40 A Układ ABS
F142 Zielony
40 A \fwiece żarowe —
zależnie od wyposa- żenia
F143 Zielony
40 A \fwiatła zewnętrzne 1
F144 Zielony
40 A Oświetlenie ze-
wnętrzne 2
F145 Różowy
30 A Do komputera nad-
wozia – światło
F146 Różowy
30 A Zapasowy
GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F147 Różowy
30 A Zapasowy
F148 Zielony
40 A Silnik wentylatora
chłodnicy
F149 Różowy
30 A Cewka rozrusznika
F150 Natu-
ralny25 A Moduły kontrolne
układu jezdnego
F151 Różowy
30 A Silnik spryskiwacza
reflektora — zależnie od wyposażenia
F152 Natu-
ralny25 A Nagrzewnica oleju
napędowego — zależ- nie od wyposażenia
F153 \bółty
20 A Pompa paliwowa
F156 Czer-
wony 10 A Moduł hamulców/
elektronicznego
układu stabilizacji toru jazdy
312
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE W SYTUACJACH
AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F157 Czer-
wony 10 A Moduł skrzynki roz-
dzielczej — zależnie od wyposażenia
F158 Czer-
wony 10 A Moduł aktywnej po-
krywy komory silnika — zależnie od wypo- sażenia
F159 Czer-
wony 10 A Zapasowy
F160 \bółty
20 A Oświetlenie we-
wnętrzne
F161 \bółty
20 A Klakson
F162 Czer-
wony 50 A Nagrzewnica kabiny
nr 1/Pompa próż-
niowa — zależnie od wyposażenia
F163 Czer-
wony 50 A Nagrzewnica kabiny
nr 2 — zależnie od wyposażenia
Gniazdo Wkładka
topi-
kowa za-
mknięta Bez-

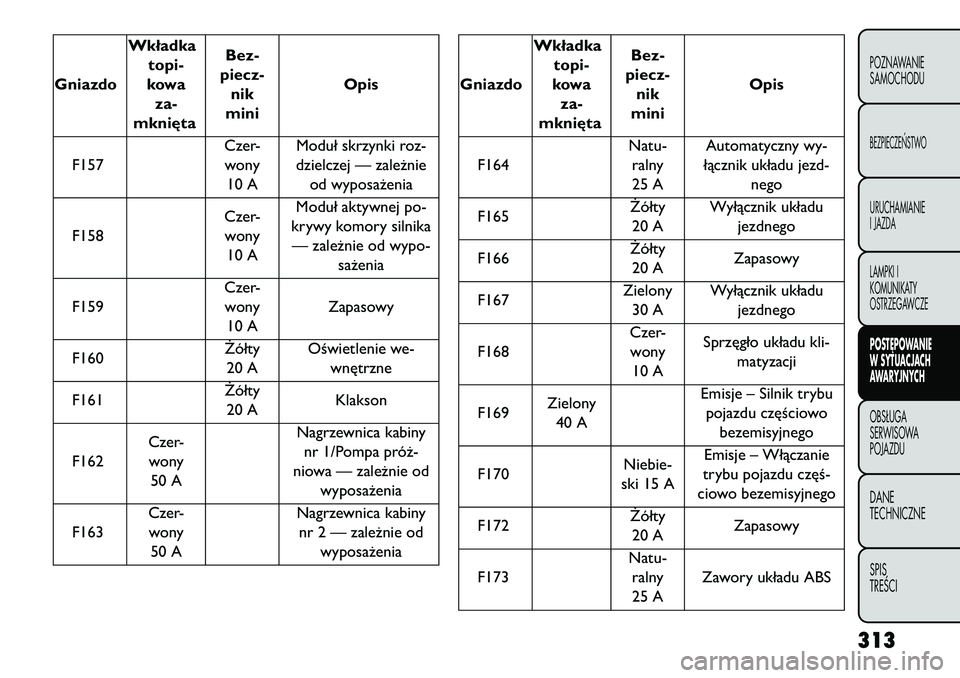

piecz- nik
mini Opis
F164 Natu-
ralny25 A Automatyczny wy-
łącznik układu jezd- nego
F165 \bółty
20 A Wyłącznik układu
jezdnego
F166 \bółty
20 A Zapasowy
F167 Zielony
30 A Wyłącznik układu
jezdnego
F168 Czer-
wony 10 A Sprzęgło układu kli-
matyzacji
F169 Zielony
40 A Emisje – Silnik trybu
pojazdu częściowo bezemisyjnego
F170 Niebie-
ski 15 A Emisje – Włączanie
trybu pojazdu częś-
ciowo bezemisyjnego
F172 \bółty
20 A Zapasowy
F173 Natu-
ralny25 A Zawory układu ABS
313POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE
W
SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

GniazdoWkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis

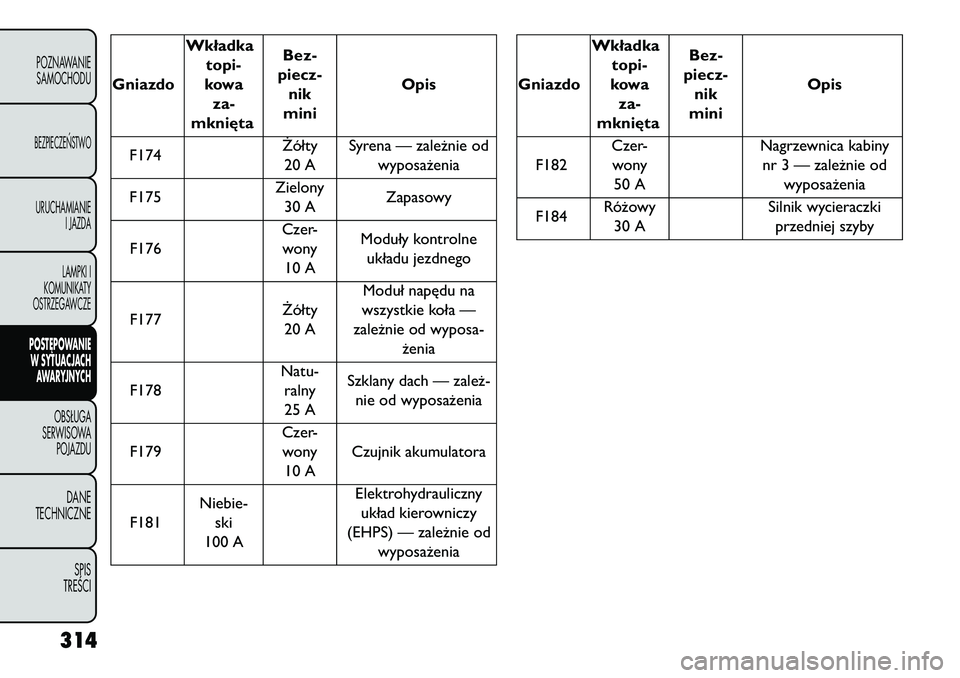

F174 \bółty
20 A Syrena — zależnie od
wyposażenia
F175 Zielony
30 A Zapasowy
F176 Czer-
wony 10 A Moduły kontrolne
układu jezdnego
F177 \bółty
20 A Moduł napędu na
wszystkie koła —
zależnie od wyposa- żenia
F178 Natu-
ralny25 A Szklany dach — zależ-
nie od wyposażenia
F179 Czer-
wony 10 A Czujnik akumulatora
F181 Niebie-
ski
100 A Elektrohydrauliczny
układ kierowniczy
(EHPS) — zależnie od wyposażenia
Gniazdo Wkładka
topi-
kowa za-
mknięta Bez-
piecz- nik
mini Opis
F182 Czer-
wony 50 A Nagrzewnica kabiny
nr 3 — zależnie od wyposażenia
F184 Różowy
30 A Silnik wycieraczki
przedniej szyby
314
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POST\bPOWANIE W SYTUACJACH
AWARYJNYCH
OBSŁUGA
SERWISOWA POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI
