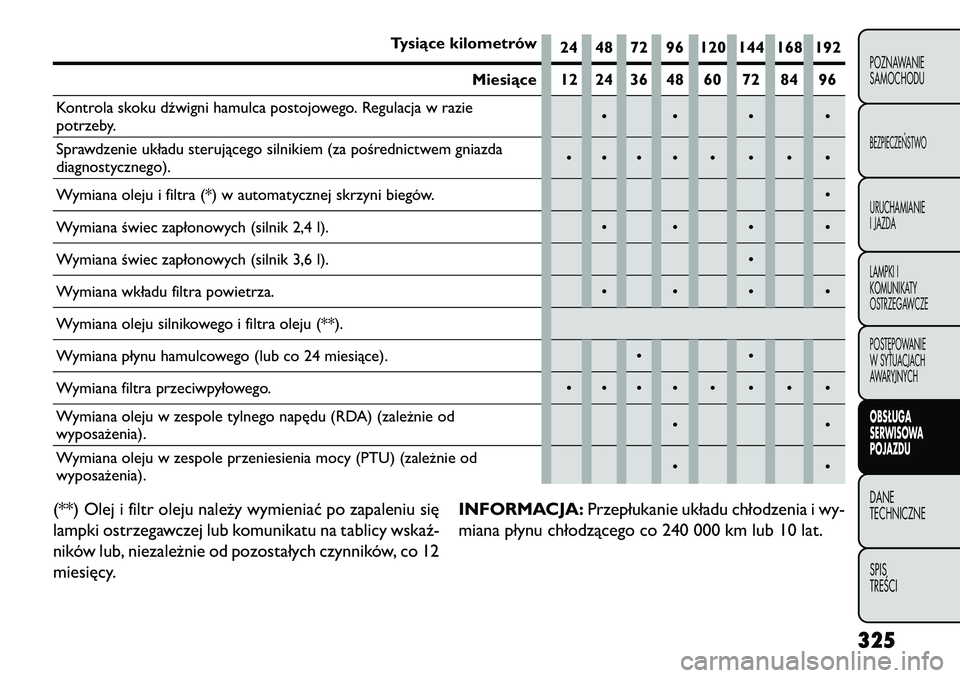

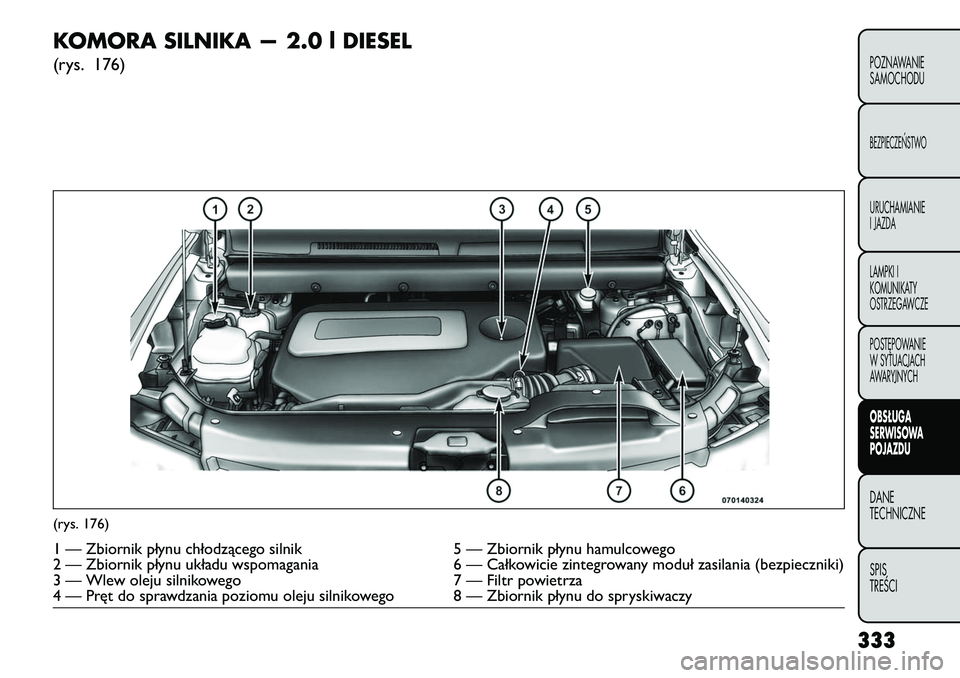

Tysiące kilometrów24 48 72 96 120 144 168 192
Miesiące 12 24 36 48 60 72 84 96
Kontrola skoku dźwigni hamulca postojowego. Regulacja w razie
potrzeby. •• • •
Sprawdzenie układu sterującego silnikiem (za pośrednictwem gniazda
diagnostycznego). ••••••••
Wymiana oleju i filtra (*) w automatycznej skrzyni biegów. •
Wymiana świec zapłonowych (silnik 2,4 l). • • • •
Wymiana świec zapłonowych (silnik 3,6 l). •
Wymiana wkładu filtra powietrza. • • • •
Wymiana oleju silnikowego i filtra oleju (**).
Wymiana płynu hamulcowego (lub co 24 miesiące). • •
Wymiana filtra przeciwpyłowego. • • • • ••••
Wymiana oleju w zespole tylnego napędu (RDA) (zależnie od
wyposażenia). ••
Wymiana oleju w zespole przeniesienia mocy (PTU) (zależnie od
wyposażenia). ••
(**) Olej i filtr oleju należy wymieniać po zapaleniu się
lampki ostrzegawczej lub komunikatu na tablicy wskaź-
ników lub, niezależnie od pozostałych czynników, co 12
miesięcy.INFORMACJA:
Przepłukanie układu chłodzenia i wy-
miana płynu chłodzącego co 240 000 km lub 10 lat.
325POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

Kontrole okresowe
Co1000 km lub przed dalszymi trasami sprawdzić i, w
razie potrzeby, uzupełnić:
• płyn chłodzący;
• płyn hamulcowy;
• płyn do spryskiwaczy;
• płyn układu wspomagania kierownicy;
• stan i ciśnienie w oponach;
• działanie świateł (reflektory, kierunkowskazy, światła awaryjne itd.);
• działanie spryskiwaczy/wycieraczek przedniej szyby oraz ustawienie/zużycie piór wycieraczek przedniej/
tylnej szyby.
Co 3000 km sprawdzić poziom oleju i, w razie po-
trzeby, uzupełnić.
Eksploatacja pojazdu w trudnych warunkach
Jeśli przez większą część czasu pojazd jest eksploato-
wany w następujących warunkach:
• holowanie przyczepy;
• jazda po zapylonych drogach;
• jazda na krótkich odcinkach (poniżej 7–8 km) przy ujemnej temperaturze otoczenia; • częsta lub długotrwała praca silnika na biegu jałowym
lub jazda z niską prędkością na krótkim odcinku.
Wykonać następujące kontrole częściej, niż jest to
określone w harmonogramie konserwacji:
• kontrola stanu i zużycia przednich klocków hamulco- wych
• kontrola czystości zamków pokrywy komory silnika i tylnej klapy, sprawdzenie i przesmarowanie cięgieł;
• kontrola wzrokowa stanu silnika, skrzyni biegów, przewodów sztywnych i elastycznych (układów wy-
dechowego, paliwowego i ham ulcowego), części gu-
mowych (osłony, tuleje itp.);
• kontrola naładowania akumulatora i poziomu elek- trolitu w akumulatorze;
• kontrola wzrokowa pasków transmisyjnych akceso- riów;
• kontrola i w razie potrzeby wymiana oleju silniko- wego oraz filtra oleju;
• kontrola i w razie potrzeby wymiana filtra przeciw- pyłowego;
• kontrola i w razie potrzeby wymiana filtra powietrza.
326
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCHOBSŁUGA
SERWISOWA POJAZDU
DANE
TECHNICZNE
SPIS
TREŚCI

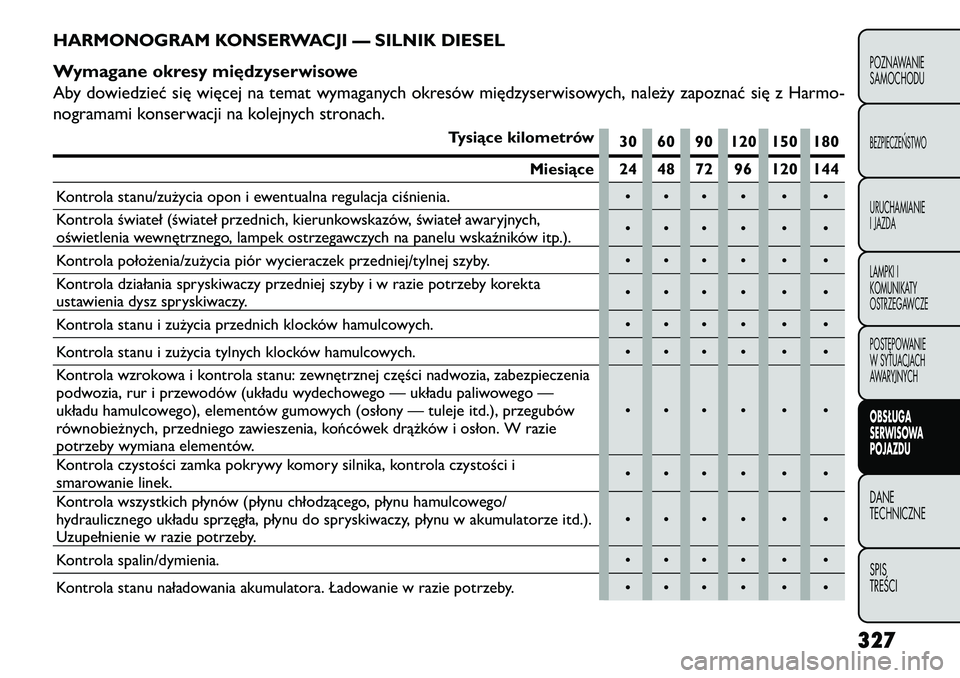

HARMONOGRAM KONSERWACJI — SILNIK DIESEL
Wymagane okresy międzyserwisowe
Aby dowiedzieć się więcej na temat wymaganych okresów międzyserwisowych, należy zapoznać się z Harmo-
nogramami konserwacji na kolejnych stronach.
Tysiące kilometrów30 60 90 120 150 180
Miesiące 24 48 72 96 120 144
Kontrola stanu/zużycia opon i ewentualna regulacja ciśnienia. • • • • • •
Kontrola świateł (świateł przednich, kierunkowskazów, świateł awaryjnych,
oświetlenia wewnętrznego, lampek ostrzegawczych na panelu wskaźników itp.). ••• • • •
Kontrola położenia/zużycia piór wycieraczek przedniej/tylnej szyby. • • • • • •
Kontrola działania spryskiwaczy przedniej szyby i w razie potrzeby korekta
ustawienia dysz spryskiwaczy. ••• • • •
Kontrola stanu i zużycia przednich klocków hamulcowych. • • • • • •
Kontrola stanu i zużycia tylnych klocków hamulcowych. • • • • • •
Kontrola wzrokowa i kontrola stanu: zewnętrznej części nadwozia, zabezpieczenia
podwozia, rur i przewodów (układu wydechowego — układu paliwowego —
układu hamulcowego), elementów gumowych (osłony — tuleje itd.), przegubów
równobieżnych, przedniego zawieszenia, końcówek drążków i osłon. W razie
potrzeby wymiana elementów. ••• • • •
Kontrola czystości zamka pokrywy komory silnika, kontrola czystości i
smarowanie linek. ••• • • •
Kontrola wszystkich płynów (płynu chłodzącego, płynu hamulcowego/
hydraulicznego układu sprzęgła, płynu do spryskiwaczy, płynu w akumulatorze itd.).
Uzupełnienie w razie potrzeby. ••• • • •
Kontrola spalin/dymienia. • • • • • •
Kontrola stanu naładowania akumulatora. Ładowanie w razie potrzeby. • • • • • •
327POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

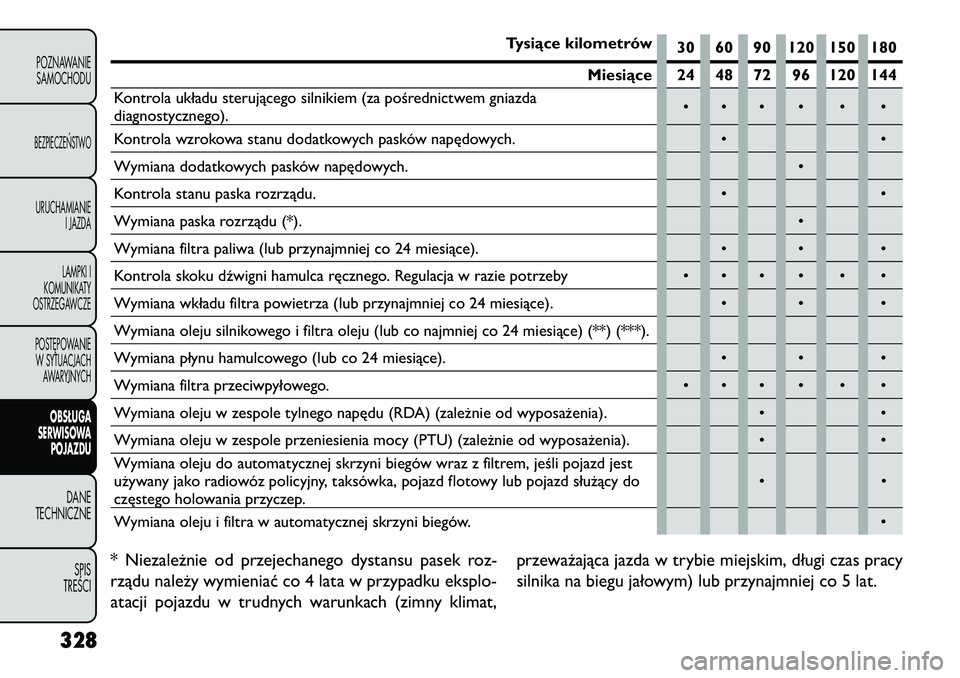

Tysiące kilometrów30 60 90 120 150 180
Miesiące 24 48 72 96 120 144
Kontrola układu sterującego silnikiem (za pośrednictwem gniazda
diagnostycznego). ••• • • •
Kontrola wzrokowa stanu dodatkowych pasków napędowych. • •
Wymiana dodatkowych pasków napędowych. •
Kontrola stanu paska rozrządu. • •
Wymiana paska rozrządu (*). •
Wymiana filtra paliwa (lub przynajmniej co 24 miesiące). • • •
Kontrola skoku dźwigni hamulca ręcznego. Regulacja w razie potrzeby • • • • • •
Wymiana wkładu filtra powietrza (lub przynajmniej co 24 miesiące). • • •
Wymiana oleju silnikowego i filtra oleju (lub co najmniej co 24 miesiące) (**) (***).
Wymiana płynu hamulcowego (lub co 24 miesiące). • • •
Wymiana filtra przeciwpyłowego. • • • • • •
Wymiana oleju w zespole tylnego napędu (RDA) (zależnie od wyposażenia). ••
Wymiana oleju w zespole przeniesienia mocy (PTU) (zależnie od wyposażenia). ••
Wymiana oleju do automatycznej skrzyni biegów wraz z filtrem, jeśli pojazd jest
używany jako radiowóz policyjny, taksówka, pojazd flotowy lub pojazd służący do
częstego holowania przyczep. ••
Wymiana oleju i filtra w automatycznej skrzyni biegów. •
* Niezależnie od przejechanego dystansu pasek roz-
rządu należy wymieniać co 4 lata w przypadku eksplo-
atacji pojazdu w trudnych warunkach (zimny klimat,przeważająca jazda w trybie miejskim, długi czas pracy
silnika na biegu jałowym) lub przynajmniej co 5 lat.
328
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCHOBSŁUGA
SERWISOWA POJAZDU
DANE
TECHNICZNE
SPIS
TREŚCI

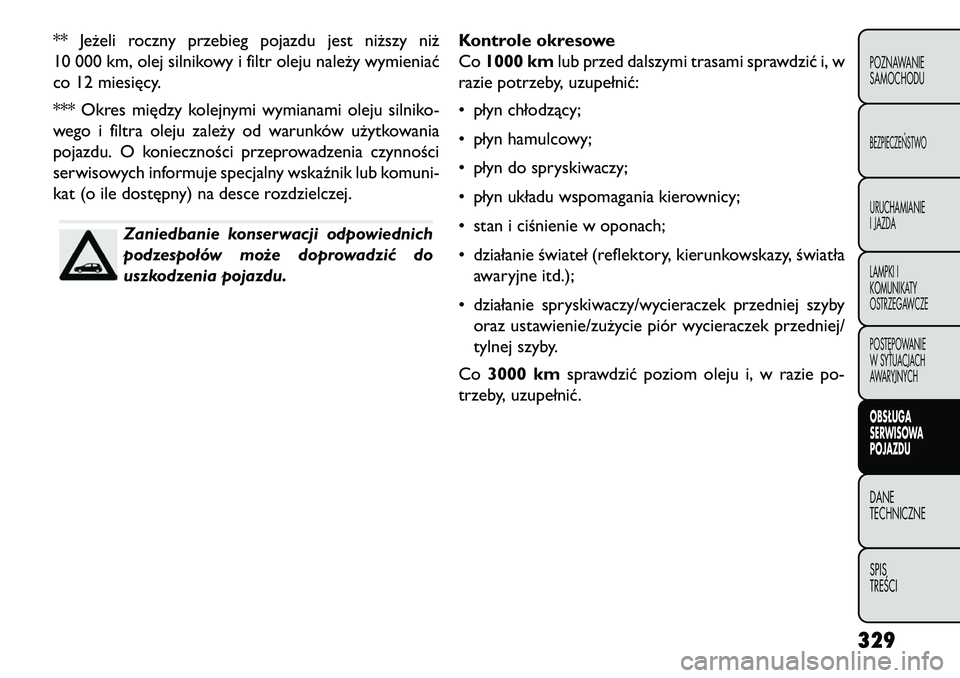

** Jeżeli roczny przebieg pojazdu jest niższy niż
10 000 km, olej silnikowy i filtr oleju należy wymieniać
co 12 miesięcy.
*** Okres między kolejnymi wymianami oleju silniko-
wego i filtra oleju zależy od warunków użytkowania
pojazdu. O konieczności przeprowadzenia czynności
serwisowych informuje specjalny wskaźnik lub komuni-
kat (o ile dostępny) na desce rozdzielczej.
Zaniedbanie konserwacji odpowiednich
podzespołów może doprowadzić do
uszkodzenia pojazdu.Kontrole okresowe

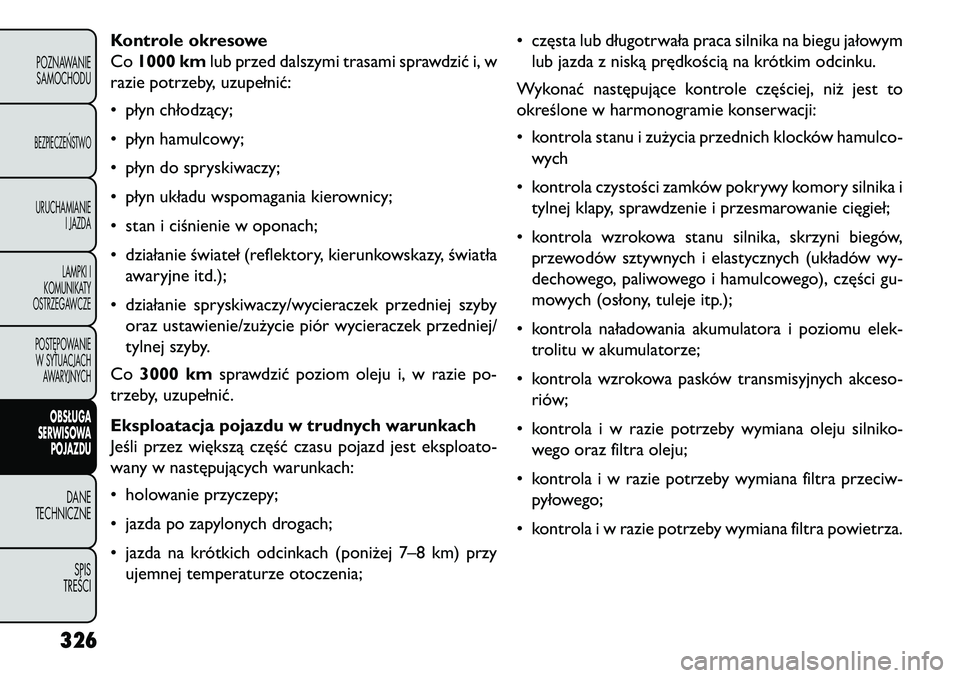

Co
1000 km lub przed dalszymi trasami sprawdzić i, w
razie potrzeby, uzupełnić:
• płyn chłodzący;
• płyn hamulcowy;
• płyn do spryskiwaczy;
• płyn układu wspomagania kierownicy;
• stan i ciśnienie w oponach;
• działanie świateł (reflektory, kierunkowskazy, światła awaryjne itd.);
• działanie spryskiwaczy/wycieraczek przedniej szyby oraz ustawienie/zużycie piór wycieraczek przedniej/
tylnej szyby.
Co 3000 km sprawdzić poziom oleju i, w razie po-
trzeby, uzupełnić.
329POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

Eksploatacja pojazdu w trudnych warunkach
Jeśli przez większą część czasu pojazd jest eksploato-
wany w następujących warunkach:
• holowanie przyczepy;
• jazda po zapylonych drogach;
• jazda na krótkich odcinkach (poniżej 7–8 km) przyujemnej temperaturze otoczenia;
• częsta lub długotrwała praca silnika na biegu jałowym lub jazda z niską prędkością na krótkim odcinku.
Wykonać następujące kontrole częściej, niż jest to
określone w harmonogramie konserwacji:
• kontrola stanu i zużycia przednich klocków hamulco- wych
• kontrola czystości zamków pokrywy komory silnika i tylnej klapy, sprawdzenie i przesmarowanie cięgieł; • kontrola wzrokowa stanu silnika, skrzyni biegów,
przewodów sztywnych i elastycznych (układów wy-
dechowego, paliwowego i ham ulcowego), części gu-
mowych (osłony, tuleje itp.);
• kontrola naładowania akumulatora i poziomu elek- trolitu w akumulatorze;
• kontrola wzrokowa pasków transmisyjnych akceso- riów;
• kontrola i w razie potrzeby wymiana oleju silniko- wego oraz filtra oleju;
• kontrola i w razie potrzeby wymiana filtra przeciw- pyłowego;
• kontrola i w razie potrzeby wymiana filtra powietrza.
330
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCHOBSŁUGA
SERWISOWA POJAZDU
DANE
TECHNICZNE
SPIS
TREŚCI

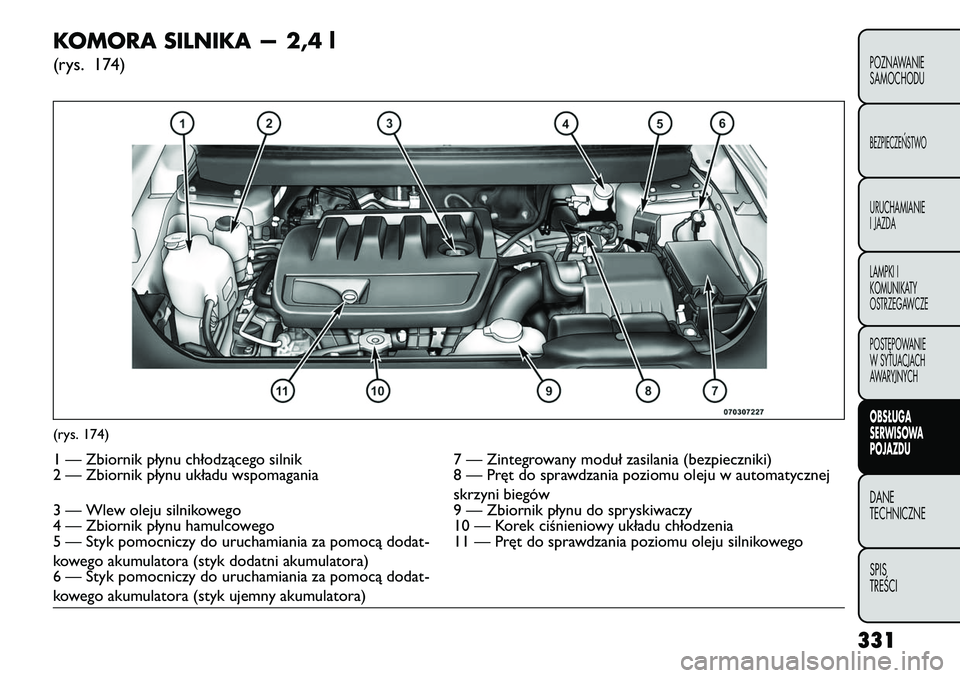

KOMORA SILNIKA — 2,4 l(rys. 174)(rys. 174)1 — Zbiornik płynu chłodzącego silnik7 — Zintegrowany moduł zasilania (bezpieczniki)
2 — Zbiornik płynu układu wspomagania 8 — Pręt do sprawdzania poziomu oleju w automatycznej
skrzyni biegów
3 — Wlew oleju silnikowego 9 — Zbiornik płynu do spryskiwaczy
4 — Zbiornik płynu hamulcowego 10 — Korek ciśnieniowy układu chłodzenia
5 — Styk pomocniczy do uruchamiania za pomocą dodat-
kowego akumulatora (styk dodatni akumulatora) 11 — Pręt do sprawdzania poziomu oleju silnikowego
6 — Styk pomocniczy do uruchamiania za pomocą dodat-
kowego akumulatora (styk ujemny akumulatora)
331POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

KOMORA SILNIKA — SILNIK O POJ. 3,6 L(rys. 175)(rys. 175)1 — Zbiornik płynu chłodzącego silnik5 — Filtr powietrza dolotowego
2 — Zbiornik płynu układu wspomagania 6 — Zbiornik płynu do spryskiwaczy
3 — Zbiornik płynu hamulcowego 7 — Pręt do sprawdzania poziomu oleju silnikowego
4 — Całkowicie zintegrowany moduł zasilania (bezpieczniki) 8 — Wlew oleju silnikowego
332
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCHOBSŁUGA
SERWISOWA POJAZDU
DANE
TECHNICZNE
SPIS
TREŚCI

KOMORA SILNIKA — 2.0 l DIESEL(rys. 176)(rys. 176)1 — Zbiornik płynu chłodzącego silnik5 — Zbiornik płynu hamulcowego
2 — Zbiornik płynu układu wspomagania 6 — Całkowicie zintegrowany moduł zasilania (bezpieczniki)
3 — Wlew oleju silnikowego 7 — Filtr powietrza
4 — Pręt do sprawdzania poziomu oleju silnikowego 8 — Zbiornik płynu do spryskiwaczy
333POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE
I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIE
W SYTUACJACH
AWARYJNYCHOBSŁUGA
SERWISOWA
POJAZDUDANE
TECHNICZNE
SPIS
TREŚCI

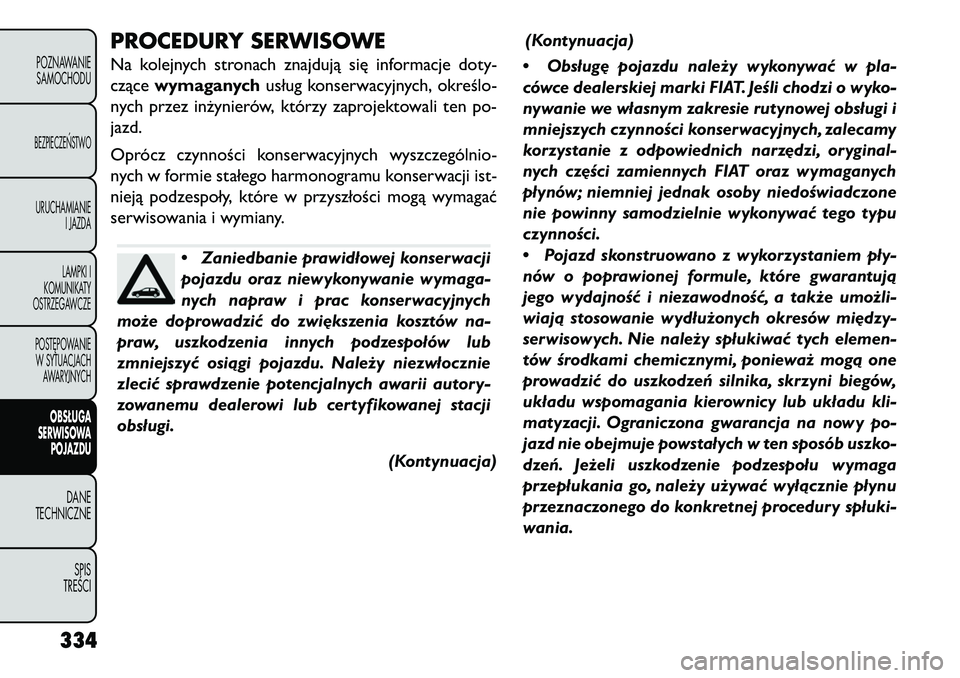

PROCEDURY SERWISOWENa kolejnych stronach znajdują się informacje doty-
czącewymaganych usług konserwacyjnych, określo-
nych przez inżynierów, którzy zaprojektowali ten po-
jazd.
Oprócz czynności konserwacyjnych wyszczególnio-
nych w formie stałego harmonogramu konserwacji ist-
nieją podzespoły, które w przyszłości mogą wymagać
serwisowania i wymiany.
• Zaniedbanie prawidłowej konserwacji
pojazdu oraz niewykonywanie wymaga-
nych napraw i prac konserwacyjnych
może doprowadzić do zwi\bkszenia kosztów na-
praw, uszkodzenia innych podzespołów lub
zmniejszyć osiągi pojazdu. Należy niezwłocznie
zlecić sprawdzenie potencjalnych awarii autory-
zowanemu dealerowi lub certyfikowanej stacji
obsługi.
(Kontynuacja)(Kontynuacja)
• Obsług\b pojazdu należy wykonywać w pla-
cówce dealerskiej marki FIAT. Jeśli chodzi o wyko-
nywanie we własnym zakresie rutynowej obsługi i
mniejszych czynności konserwacyjnych, zalecamy
korzystanie z odpowiednich narz\bdzi, oryginal-
nych cz\bści zamiennych FIAT oraz wymaganych
płynów; niemniej jednak osoby niedoświadczone
nie powinny samodzielnie wykonywać tego typu
czynności.
• Pojazd skonstruowano z wykorzystaniem pły-
nów o poprawionej formule, które gwarantują
jego wydajność i niezawodność, a także umożli-
wiają stosowanie wydłużonych okresów mi\bdzy-
serwisowych. Nie należy spłukiwać tych elemen-
tów środkami chemicznymi, ponieważ mogą one
prowadzić do uszkodzeń silnika, skrzyni biegów,
układu wspomagania kierownicy lub układu kli-
matyzacji. Ograniczona gwarancja na nowy po-
jazd nie obejmuje powstałych w ten sposób uszko-
dzeń. Jeżeli uszkodzenie podzespołu wymaga
przepłukania go, należy używać wyłącznie płynu
przeznaczonego do konkretnej procedury spłuki-
wania.
334
POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWOURUCHAMIANIE I JAZDA
LAMPKI I
KOMUNIKATY
OSTRZEGAWCZE
POSTĘPOWANIEW SYTUACJACH AWARYJNYCHOBSŁUGA
SERWISOWA POJAZDU
DANE
TECHNICZNE
SPIS
TREŚCI
