FIAT FULLBACK 2017 Drift- och underhållshandbok (in Swedish)
Manufacturer: FIAT, Model Year: 2017, Model line: FULLBACK, Model: FIAT FULLBACK 2017Pages: 308, PDF Size: 10.36 MB
Page 231 of 308

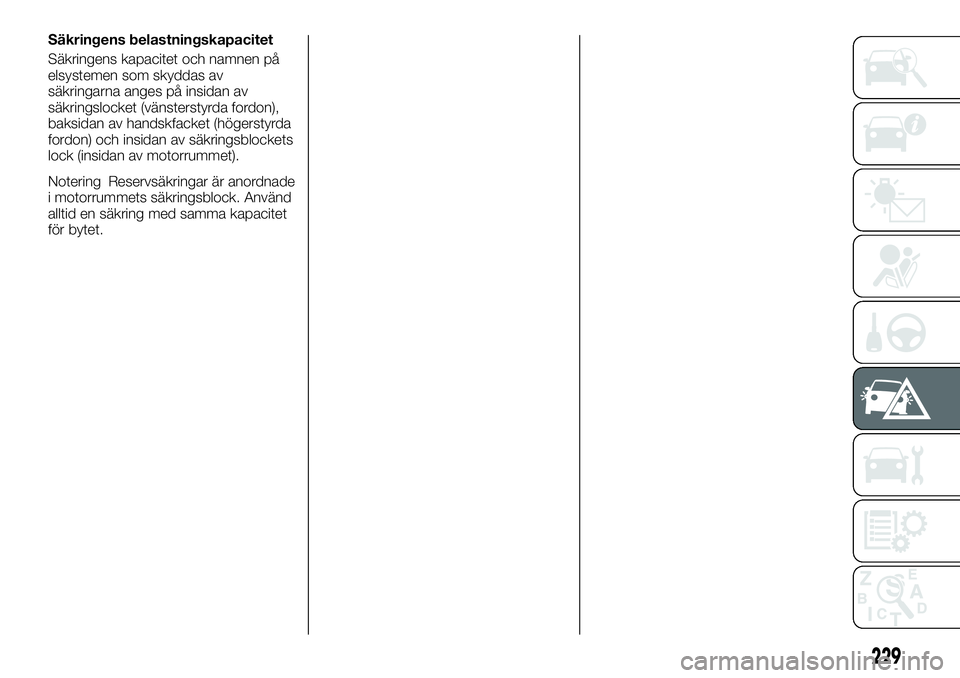

Säkringens belastningskapacitet
Säkringens kapacitet och namnen på
elsystemen som skyddas av
säkringarna anges på insidan av
säkringslocket (vänsterstyrda fordon),
baksidan av handskfacket (högerstyrda
fordon) och insidan av säkringsblockets
lock (insidan av motorrummet).
Notering Reservsäkringar är anordnade
i motorrummets säkringsblock. Använd
alltid en säkring med samma kapacitet
för bytet.
229
Page 232 of 308

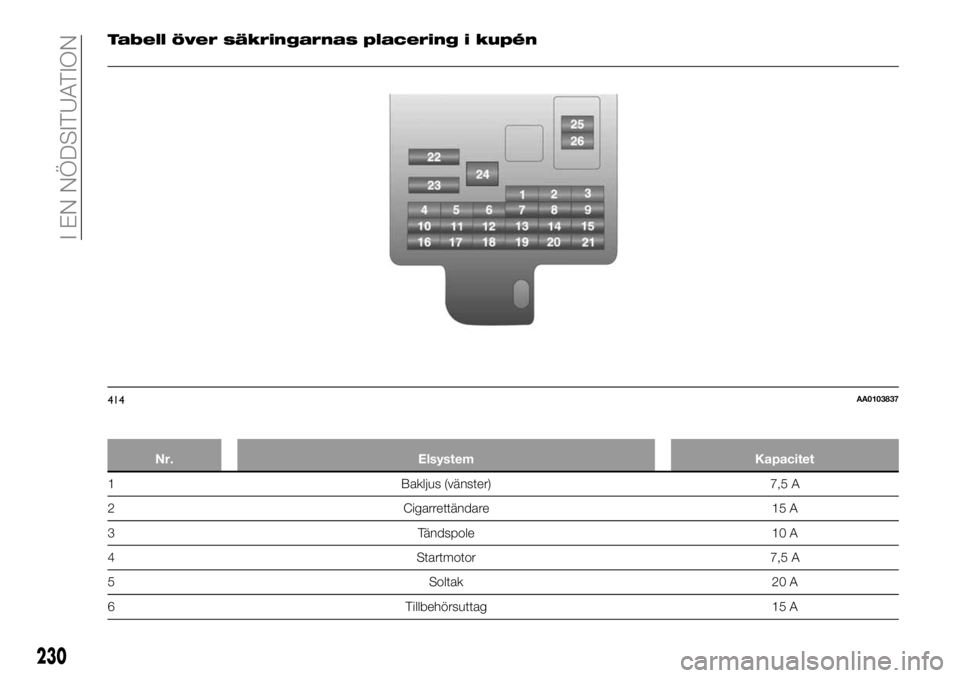

Tabell över säkringarnas placering i kupén
Nr. Elsystem Kapacitet
1 Bakljus (vänster) 7,5 A
2 Cigarrettändare 15 A
3 Tändspole 10 A
4 Startmotor 7,5 A
5 Soltak 20 A
6 Tillbehörsuttag 15 A
414AA0103837
230
I EN NÖDSITUATION
Page 233 of 308

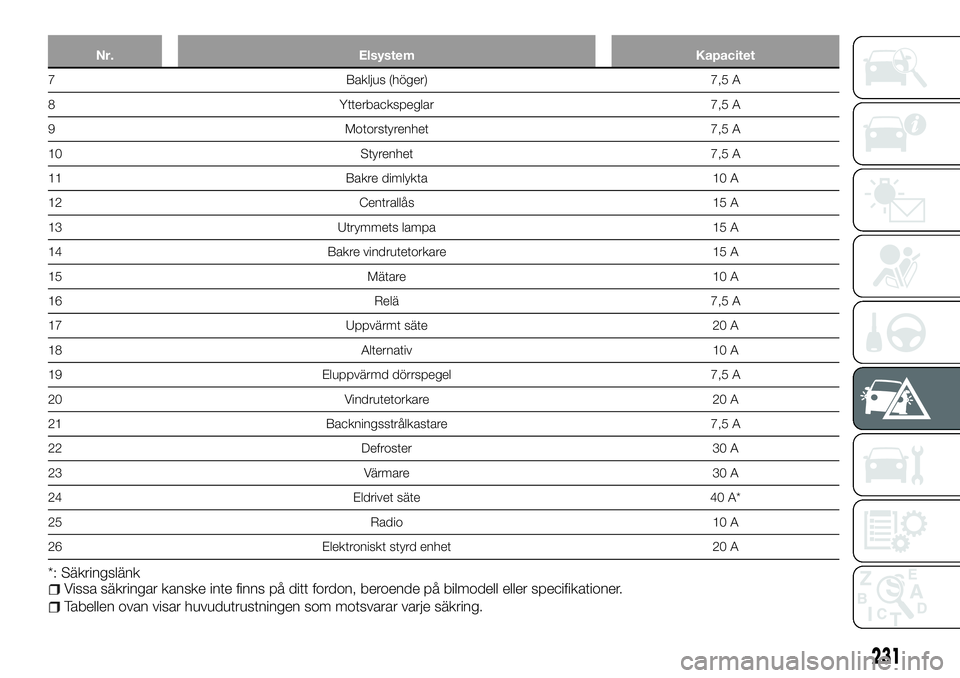

Nr. Elsystem Kapacitet
7 Bakljus (höger) 7,5 A
8 Ytterbackspeglar 7,5 A
9 Motorstyrenhet 7,5 A
10 Styrenhet 7,5 A
11 Bakre dimlykta 10 A
12 Centrallås 15 A
13 Utrymmets lampa 15 A
14 Bakre vindrutetorkare 15 A
15 Mätare 10 A
16 Relä 7,5 A
17 Uppvärmt säte 20 A
18 Alternativ 10 A
19 Eluppvärmd dörrspegel 7,5 A
20 Vindrutetorkare 20 A
21 Backningsstrålkastare 7,5 A
22 Defroster 30 A
23 Värmare 30 A
24 Eldrivet säte 40 A*
25 Radio 10 A
26 Elektroniskt styrd enhet 20 A
*: SäkringslänkVissa säkringar kanske inte finns på ditt fordon, beroende på bilmodell eller specifikationer.
Tabellen ovan visar huvudutrustningen som motsvarar varje säkring.
231
Page 234 of 308

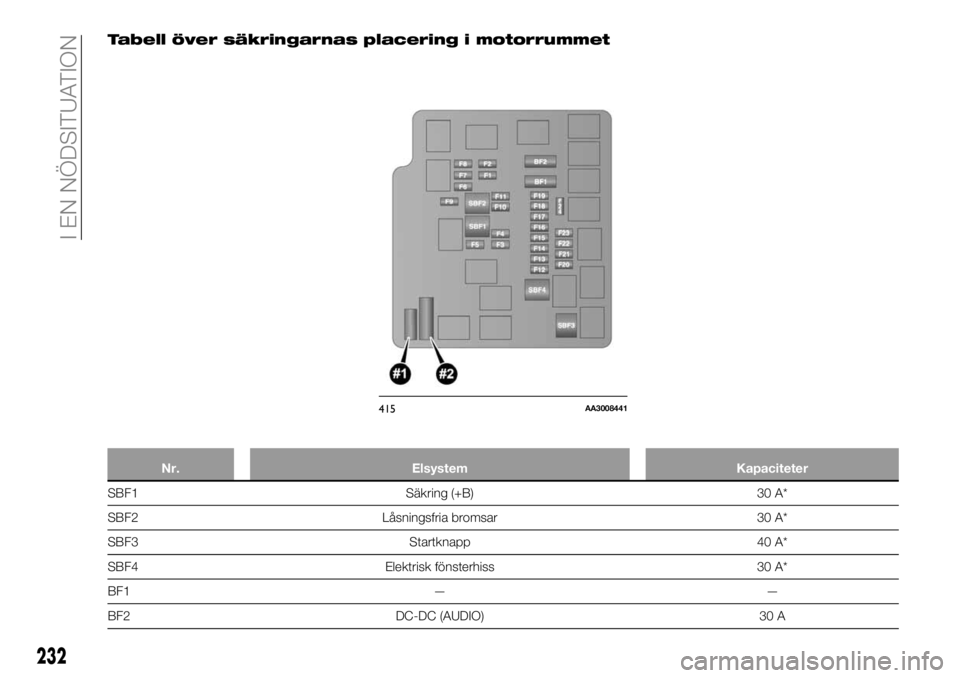

Tabell över säkringarnas placering i motorrummet
Nr. Elsystem Kapaciteter
SBF1 Säkring (+B) 30 A*
SBF2 LÃ¥sningsfria bromsar 30 A*
SBF3 Startknapp 40 A*
SBF4 Elektrisk fönsterhiss 30 A*
BF1 — —
BF2 DC-DC (AUDIO) 30 A
415AA3008441
232
I EN NÖDSITUATION
Page 235 of 308

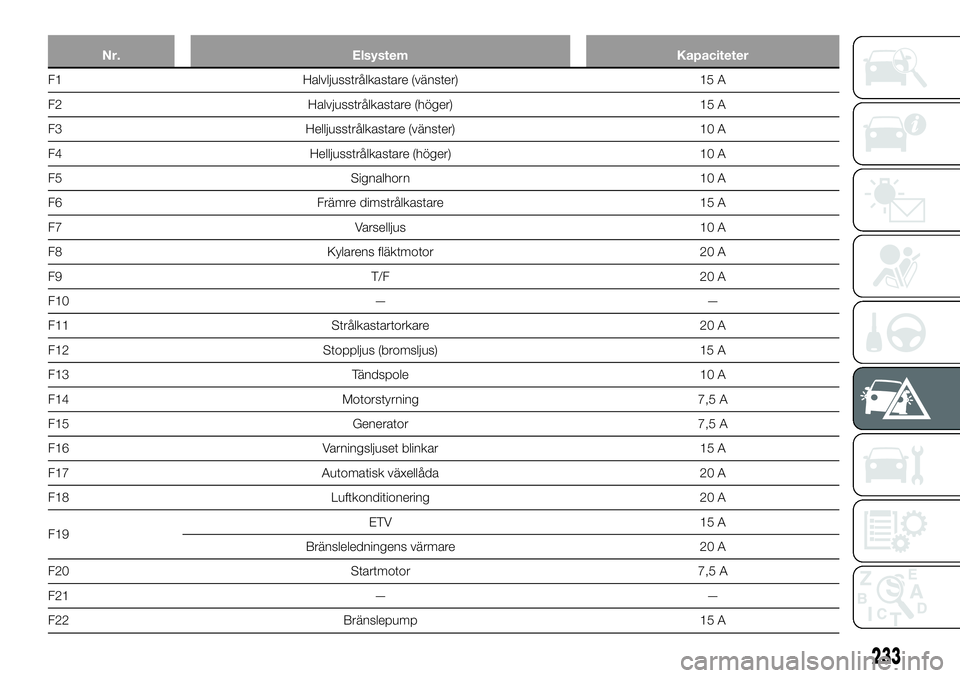

Nr. Elsystem Kapaciteter
F1 Halvljusstrålkastare (vänster) 15 A
F2 Halvjusstrålkastare (höger) 15 A
F3 Helljusstrålkastare (vänster) 10 A
F4 Helljusstrålkastare (höger) 10 A
F5 Signalhorn 10 A
F6 Främre dimstrålkastare 15 A
F7 Varselljus 10 A
F8 Kylarens fläktmotor 20 A
F9 T/F 20 A
F10 — —
F11 Strålkastartorkare 20 A
F12 Stoppljus (bromsljus) 15 A
F13 Tändspole 10 A
F14 Motorstyrning 7,5 A
F15 Generator 7,5 A
F16 Varningsljuset blinkar 15 A
F17 Automatisk växellåda 20 A
F18 Luftkonditionering 20 A
F19ETV 15 A
Bränsleledningens värmare 20 A
F20 Startmotor 7,5 A
F21 — —
F22 Bränslepump 15 A
233
Page 236 of 308

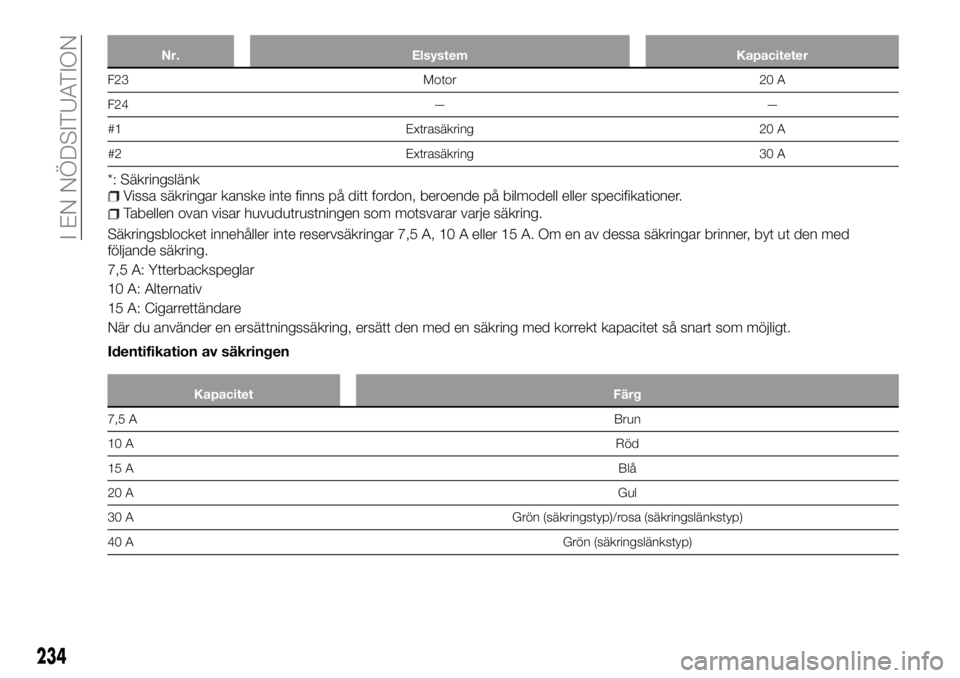

Nr. Elsystem Kapaciteter
F23 Motor 20 A
F24 — —
#1 Extrasäkring 20 A
#2 Extrasäkring 30 A
*: SäkringslänkVissa säkringar kanske inte finns på ditt fordon, beroende på bilmodell eller specifikationer.
Tabellen ovan visar huvudutrustningen som motsvarar varje säkring.
Säkringsblocket innehåller inte reservsäkringar 7,5 A, 10 A eller 15 A. Om en av dessa säkringar brinner, byt ut den med
följande säkring.
7,5 A: Ytterbackspeglar
10 A: Alternativ
15 A: Cigarrettändare
När du använder en ersättningssäkring, ersätt den med en säkring med korrekt kapacitet så snart som möjligt.
Identifikation av säkringen
Kapacitet Färg
7,5 ABrun
10 ARöd
15 ABlå
20 AGul
30 A Grön (säkringstyp)/rosa (säkringslänkstyp)
40 AGrön (säkringslänkstyp)
234
I EN NÖDSITUATION
Page 237 of 308

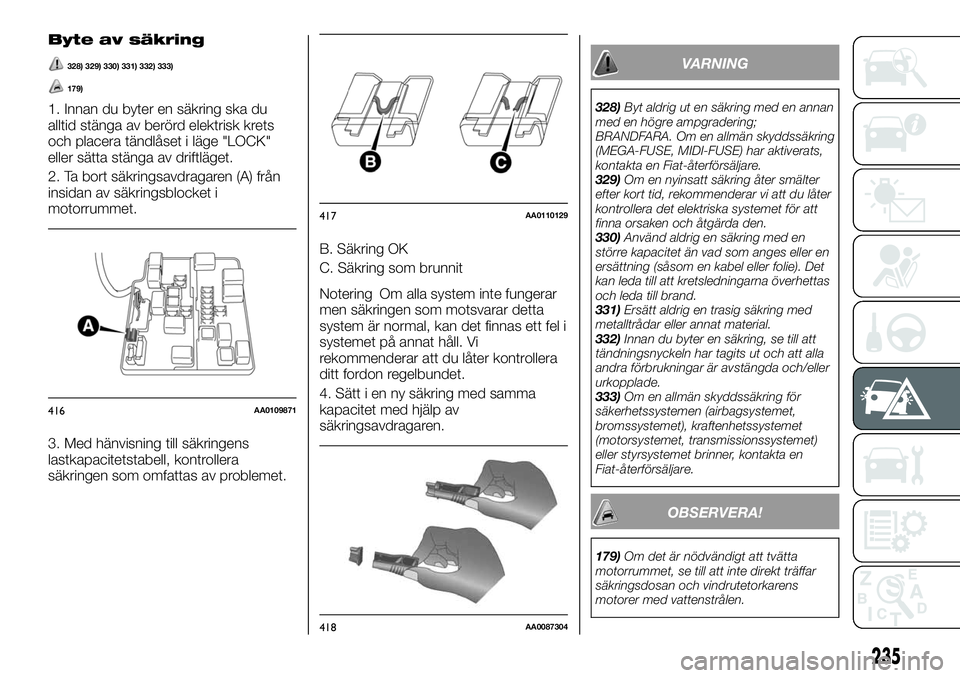

Byte av säkring
328) 329) 330) 331) 332) 333)
179)
1. Innan du byter en säkring ska du
alltid stänga av berörd elektrisk krets
och placera tändlåset i läge "LOCK"
eller sätta stänga av driftläget.
2. Ta bort säkringsavdragaren (A) från
insidan av säkringsblocket i
motorrummet.
3. Med hänvisning till säkringens
lastkapacitetstabell, kontrollera
säkringen som omfattas av problemet.B. Säkring OK
C. Säkring som brunnit
Notering Om alla system inte fungerar
men säkringen som motsvarar detta
system är normal, kan det finnas ett fel i
systemet på annat håll. Vi
rekommenderar att du låter kontrollera
ditt fordon regelbundet.
4. Sätt i en ny säkring med samma
kapacitet med hjälp av
säkringsavdragaren.
VARNING
328)Byt aldrig ut en säkring med en annan
med en högre ampgradering;
BRANDFARA. Om en allmän skyddssäkring
(MEGA-FUSE, MIDI-FUSE) har aktiverats,
kontakta en Fiat-återförsäljare.
329)Om en nyinsatt säkring åter smälter
efter kort tid, rekommenderar vi att du låter
kontrollera det elektriska systemet för att
finna orsaken och åtgärda den.
330)Använd aldrig en säkring med en
större kapacitet än vad som anges eller en
ersättning (såsom en kabel eller folie). Det
kan leda till att kretsledningarna överhettas
och leda till brand.
331)Ersätt aldrig en trasig säkring med
metalltrådar eller annat material.
332)Innan du byter en säkring, se till att
tändningsnyckeln har tagits ut och att alla
andra förbrukningar är avstängda och/eller
urkopplade.
333)Om en allmän skyddssäkring för
säkerhetssystemen (airbagsystemet,
bromssystemet), kraftenhetssystemet
(motorsystemet, transmissionssystemet)
eller styrsystemet brinner, kontakta en
Fiat-återförsäljare.
OBSERVERA!
179)Om det är nödvändigt att tvätta
motorrummet, se till att inte direkt träffar
säkringsdosan och vindrutetorkarens
motorer med vattenstrålen.
416AA0109871
417AA0110129
418AA0087304
235
Page 238 of 308

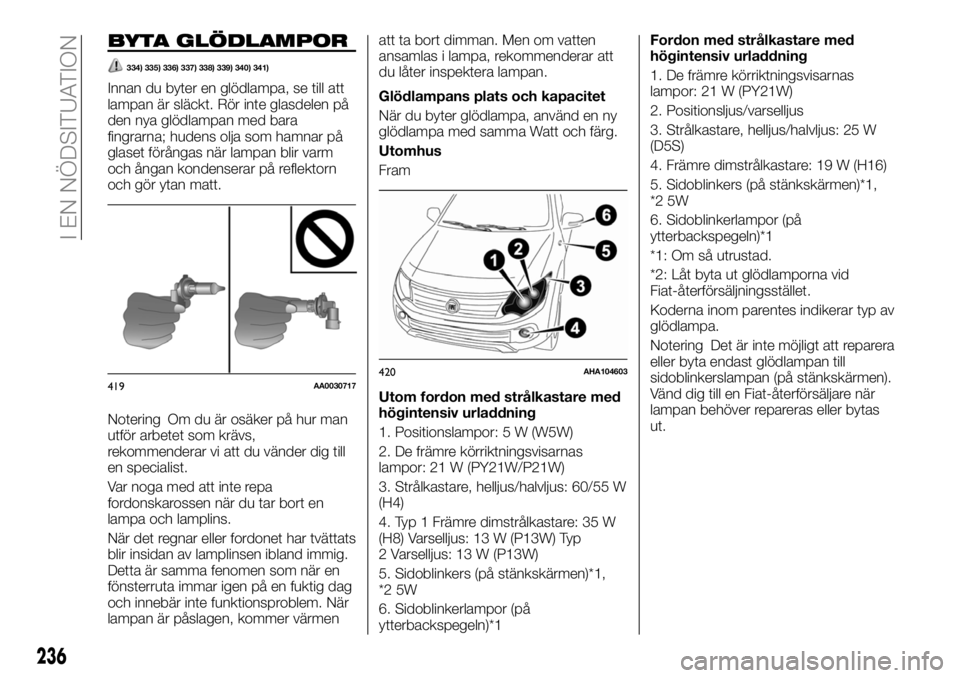

BYTA GLÖDLAMPOR
334) 335) 336) 337) 338) 339) 340) 341)
Innan du byter en glödlampa, se till att
lampan är släckt. Rör inte glasdelen på
den nya glödlampan med bara
fingrarna; hudens olja som hamnar på
glaset förångas när lampan blir varm
och ångan kondenserar på reflektorn
och gör ytan matt.
Notering Om du är osäker på hur man
utför arbetet som krävs,
rekommenderar vi att du vänder dig till
en specialist.
Var noga med att inte repa
fordonskarossen när du tar bort en
lampa och lamplins.
När det regnar eller fordonet har tvättats
blir insidan av lamplinsen ibland immig.
Detta är samma fenomen som när en
fönsterruta immar igen på en fuktig dag
och innebär inte funktionsproblem. När
lampan är påslagen, kommer värmenatt ta bort dimman. Men om vatten
ansamlas i lampa, rekommenderar att
du låter inspektera lampan.
Glödlampans plats och kapacitet
När du byter glödlampa, använd en ny
glödlampa med samma Watt och färg.
Utomhus
Fram
Utom fordon med strålkastare med
högintensiv urladdning
1. Positionslampor: 5 W (W5W)
2. De främre körriktningsvisarnas
lampor: 21 W (PY21W/P21W)
3. Strålkastare, helljus/halvljus: 60/55 W
(H4)
4. Typ 1 Främre dimstrålkastare: 35 W
(H8) Varselljus: 13 W (P13W) Typ
2 Varselljus: 13 W (P13W)
5. Sidoblinkers (på stänkskärmen)*1,
*2 5W
6. Sidoblinkerlampor (på
ytterbackspegeln)*1Fordon med strålkastare med
högintensiv urladdning
1. De främre körriktningsvisarnas
lampor: 21 W (PY21W)
2. Positionsljus/varselljus
3. Strålkastare, helljus/halvljus: 25 W
(D5S)
4. Främre dimstrålkastare: 19 W (H16)
5. Sidoblinkers (på stänkskärmen)*1,
*2 5W
6. Sidoblinkerlampor (på
ytterbackspegeln)*1
*1: Om så utrustad.
*2: Låt byta ut glödlamporna vid
Fiat-återförsäljningsstället.
Koderna inom parentes indikerar typ av
glödlampa.
Notering Det är inte möjligt att reparera
eller byta endast glödlampan till
sidoblinkerslampan (på stänkskärmen).
Vänd dig till en Fiat-återförsäljare när
lampan behöver repareras eller bytas
ut.
419AA0030717420AHA104603
236
I EN NÖDSITUATION
Page 239 of 308

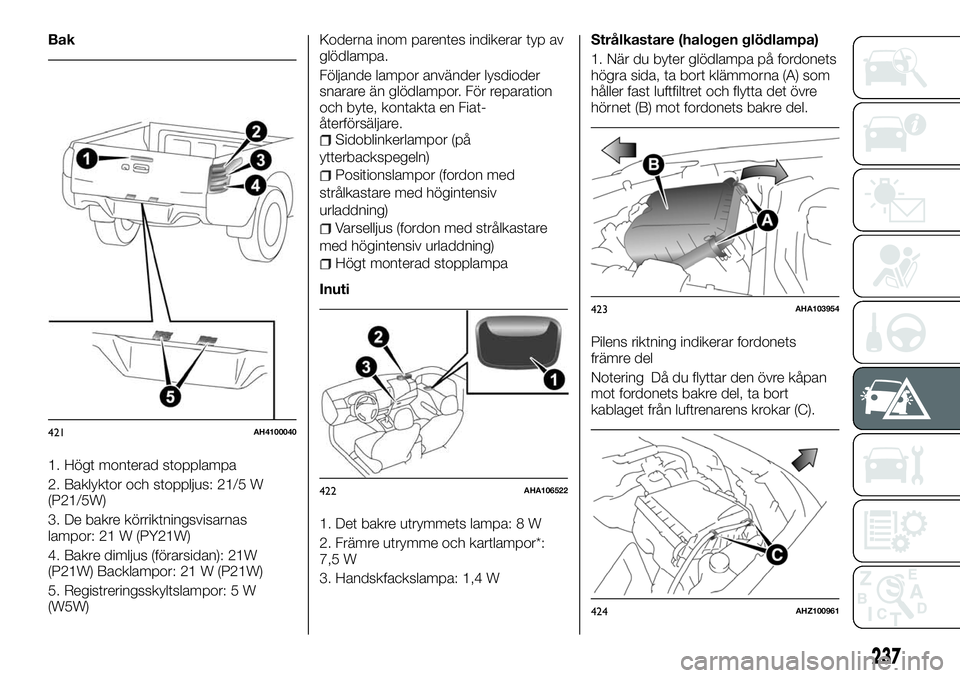

Bak
1. Högt monterad stopplampa
2. Baklyktor och stoppljus: 21/5 W
(P21/5W)
3. De bakre körriktningsvisarnas
lampor: 21 W (PY21W)
4. Bakre dimljus (förarsidan): 21W
(P21W) Backlampor: 21 W (P21W)
5. Registreringsskyltslampor: 5 W
(W5W)Koderna inom parentes indikerar typ av
glödlampa.
Följande lampor använder lysdioder
snarare än glödlampor. För reparation
och byte, kontakta en Fiat-
återförsäljare.
Sidoblinkerlampor (på
ytterbackspegeln)
Positionslampor (fordon med
strålkastare med högintensiv
urladdning)
Varselljus (fordon med strålkastare
med högintensiv urladdning)
Högt monterad stopplampa
Inuti
1. Det bakre utrymmets lampa: 8 W
2. Främre utrymme och kartlampor*:
7,5 W
3. Handskfackslampa: 1,4 WStrålkastare (halogen glödlampa)
1. När du byter glödlampa på fordonets
högra sida, ta bort klämmorna (A) som
håller fast luftfiltret och flytta det övre
hörnet (B) mot fordonets bakre del.
Pilens riktning indikerar fordonets
främre del
Notering Då du flyttar den övre kåpan
mot fordonets bakre del, ta bort
kablaget från luftrenarens krokar (C).
421AH4100040
422AHA106522
423AHA103954
424AHZ100961
237
Page 240 of 308

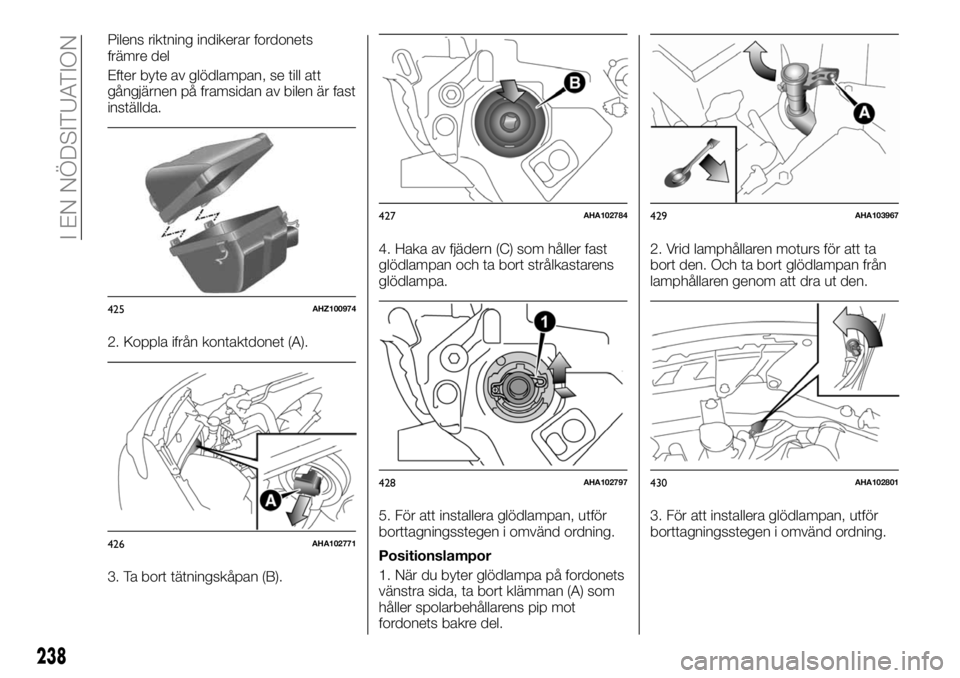

Pilens riktning indikerar fordonets
främre del
Efter byte av glödlampan, se till att
gångjärnen på framsidan av bilen är fast
inställda.
2. Koppla ifrån kontaktdonet (A).
3. Ta bort tätningskåpan (B).4. Haka av fjädern (C) som håller fast
glödlampan och ta bort strålkastarens
glödlampa.
5. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
Positionslampor
1. När du byter glödlampa på fordonets
vänstra sida, ta bort klämman (A) som
håller spolarbehållarens pip mot
fordonets bakre del.2. Vrid lamphållaren moturs för att ta
bort den. Och ta bort glödlampan från
lamphållaren genom att dra ut den.
3. För att installera glödlampan, utför
borttagningsstegen i omvänd ordning.
425AHZ100974
426AHA102771
427AHA102784
428AHA102797
429AHA103967
430AHA102801
238
I EN NÖDSITUATION
