FIAT FULLBACK 2017 Instructieboek (in Dutch)

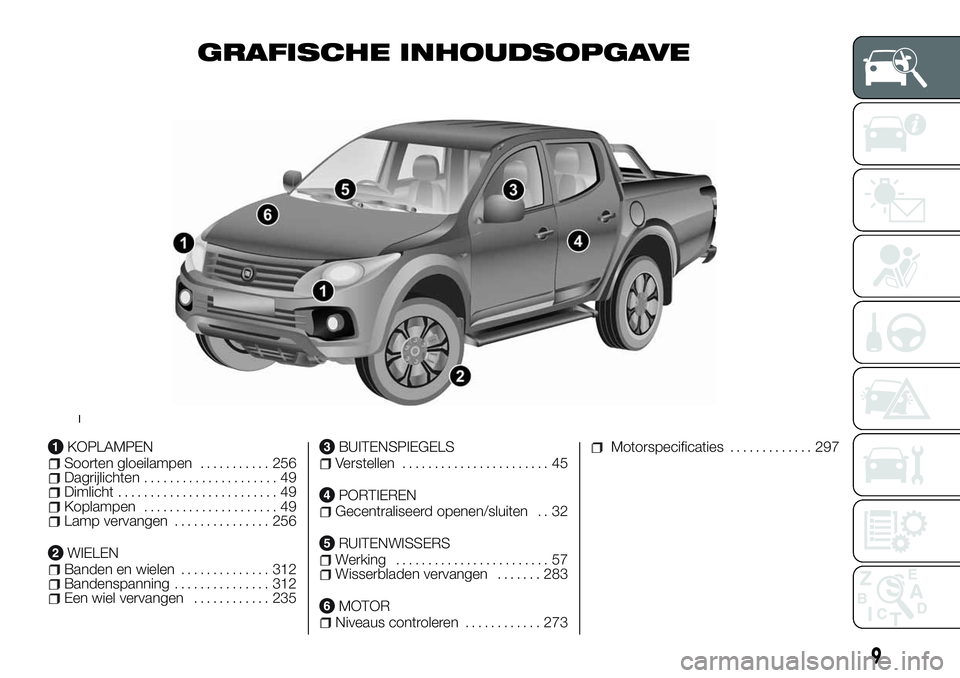

GRAFISCHE INHOUDSOPGAVE
KOPLAMPENSoorten gloeilampen........... 256Dagrijlichten..................... 49Dimlicht......................... 49Koplampen..................... 49Lamp vervangen............... 256
WIELENBanden en wielen.............. 312Bandenspanning............... 312Een wiel vervangen............ 235
BUITENSPIEGELSVerstellen....................... 45
PORTIERENGecentraliseerd openen/sluiten . . 32
RUITENWISSERSWerking........................ 57Wisserbladen vervangen....... 283
MOTORNiveaus controleren............ 273
Motorspecificaties............. 297
1
9

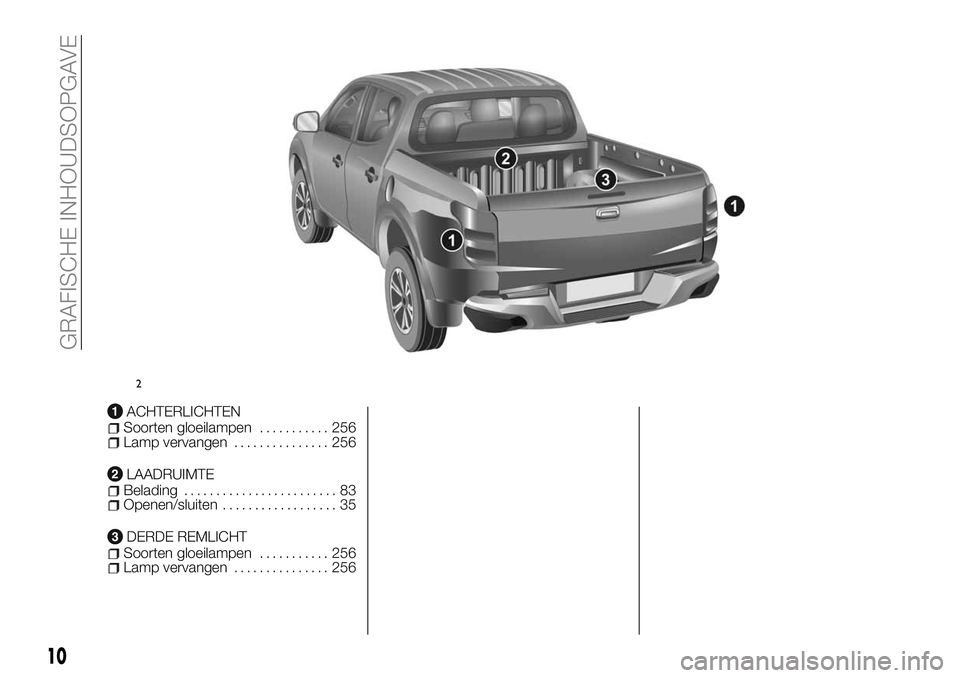

ACHTERLICHTENSoorten gloeilampen........... 256Lamp vervangen............... 256
LAADRUIMTEBelading........................ 83Openen/sluiten.................. 35
DERDE REMLICHTSoorten gloeilampen........... 256Lamp vervangen............... 256
2
10
GRAFISCHE INHOUDSOPGAVE

LUCHTROOSTERSLuchtroosters................... 61
ELEKTRISCHE RUITBEDIENINGBestuurdersschakelaars......... 77Passagiersschakelaars.......... 77
INSTRUMENTENPANEELBedieningspaneel en
boordinstrumenten................ 97
Multi-informatiedisplay........... 97Indicatie- en waarschuwings-
lampjes.......................... 106
VERWARMING/KLIMAATREGELINGBedieningspaneel............... 64
Verwarming / handmatige
airconditioning..................... 64
Automatische klimaatregeling.... 67
RIJMODUSSCHAKELAARWerking....................... 177
FRONTAIRBAGBestuurdersairbag............. 137Frontairbag passagierszijde..... 137
DASHBOARDKASTJEDashboardkastje................ 90
VERSNELLINGSPOOKHandgeschakelde
3
11
versnellingsbak................... 169Automatische versnellingsbak . . 171
STUURWIELVerstellen....................... 43Stuurslot........................ 43

12

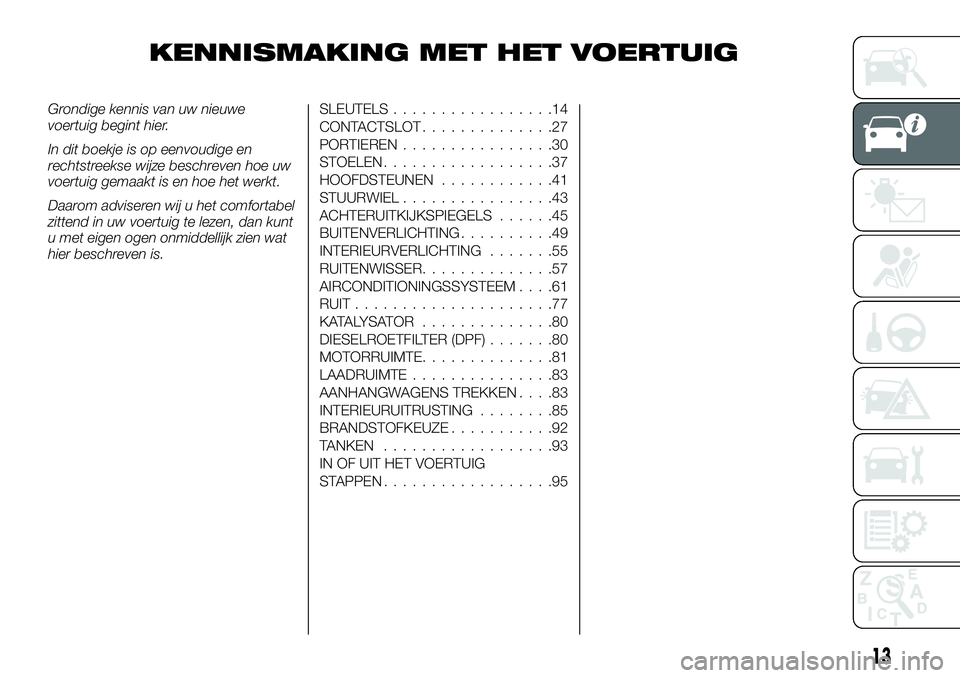

KENNISMAKING MET HET VOERTUIG
Grondige kennis van uw nieuwe
voertuig begint hier.
In dit boekje is op eenvoudige en
rechtstreekse wijze beschreven hoe uw
voertuig gemaakt is en hoe het werkt.
Daarom adviseren wij u het comfortabel
zittend in uw voertuig te lezen, dan kunt
u met eigen ogen onmiddellijk zien wat
hier beschreven is.SLEUTELS.................14
CONTACTSLOT..............27
PORTIEREN................30
STOELEN..................37
HOOFDSTEUNEN............41
STUURWIEL................43
ACHTERUITKIJKSPIEGELS......45
BUITENVERLICHTING..........49
INTERIEURVERLICHTING.......55
RUITENWISSER..............57
AIRCONDITIONINGSSYSTEEM....61
RUIT.....................77
KATALYSATOR ..............80
DIESELROETFILTER (DPF).......80
MOTORRUIMTE..............81
LAADRUIMTE...............83
AANHANGWAGENS TREKKEN....83
INTERIEURUITRUSTING........85
BRANDSTOFKEUZE...........92
TANKEN..................93
IN OF UIT HET VOERTUIG
STAPPEN..................95
13

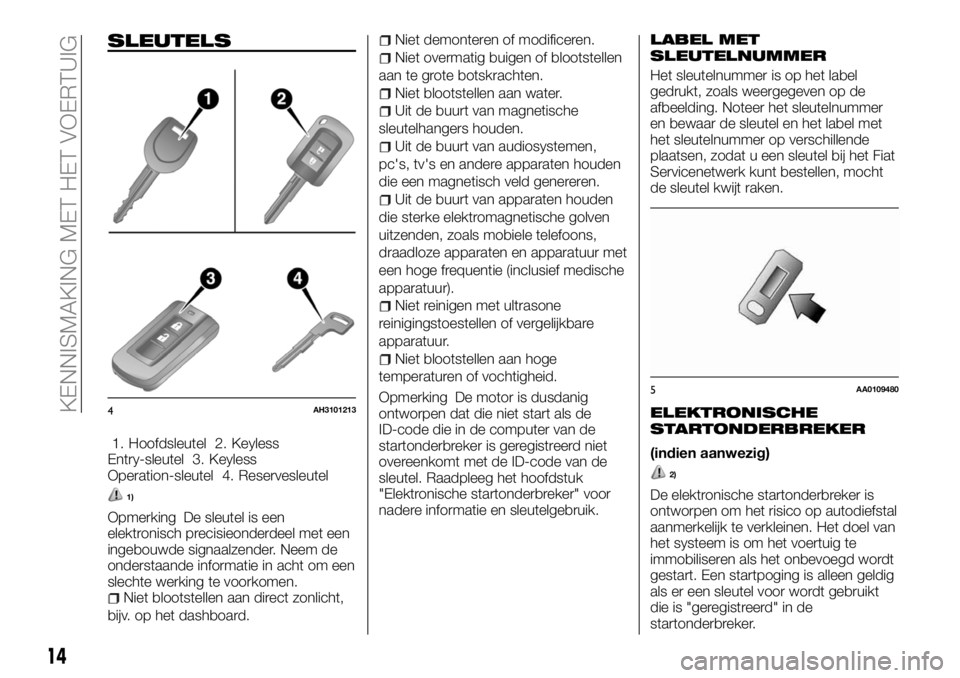

SLEUTELS
1. Hoofdsleutel 2. Keyless
Entry-sleutel 3. Keyless
Operation-sleutel 4. Reservesleutel
1)
Opmerking De sleutel is een
elektronisch precisieonderdeel met een
ingebouwde signaalzender. Neem de
onderstaande informatie in acht om een
slechte werking te voorkomen.
Niet blootstellen aan direct zonlicht,
bijv. op het dashboard.
Niet demonteren of modificeren.
Niet overmatig buigen of blootstellen
aan te grote botskrachten.
Niet blootstellen aan water.
Uit de buurt van magnetische
sleutelhangers houden.
Uit de buurt van audiosystemen,
pc's, tv's en andere apparaten houden
die een magnetisch veld genereren.
Uit de buurt van apparaten houden
die sterke elektromagnetische golven
uitzenden, zoals mobiele telefoons,
draadloze apparaten en apparatuur met
een hoge frequentie (inclusief medische
apparatuur).
Niet reinigen met ultrasone
reinigingstoestellen of vergelijkbare
apparatuur.
Niet blootstellen aan hoge
temperaturen of vochtigheid.
Opmerking De motor is dusdanig
ontworpen dat die niet start als de
ID-code die in de computer van de
startonderbreker is geregistreerd niet
overeenkomt met de ID-code van de
sleutel. Raadpleeg het hoofdstuk
"Elektronische startonderbreker" voor
nadere informatie en sleutelgebruik.
LABEL MET
SLEUTELNUMMER
Het sleutelnummer is op het label
gedrukt, zoals weergegeven op de
afbeelding. Noteer het sleutelnummer
en bewaar de sleutel en het label met
het sleutelnummer op verschillende
plaatsen, zodat u een sleutel bij het Fiat
Servicenetwerk kunt bestellen, mocht
de sleutel kwijt raken.
ELEKTRONISCHE
STARTONDERBREKER
(indien aanwezig)
2)
De elektronische startonderbreker is
ontworpen om het risico op autodiefstal
aanmerkelijk te verkleinen. Het doel van
het systeem is om het voertuig te
immobiliseren als het onbevoegd wordt
gestart. Een startpoging is alleen geldig
als er een sleutel voor wordt gebruikt
die is "geregistreerd" in de
startonderbreker.
4AH3101213
5AA0109480
14
KENNISMAKING MET HET VOERTUIG

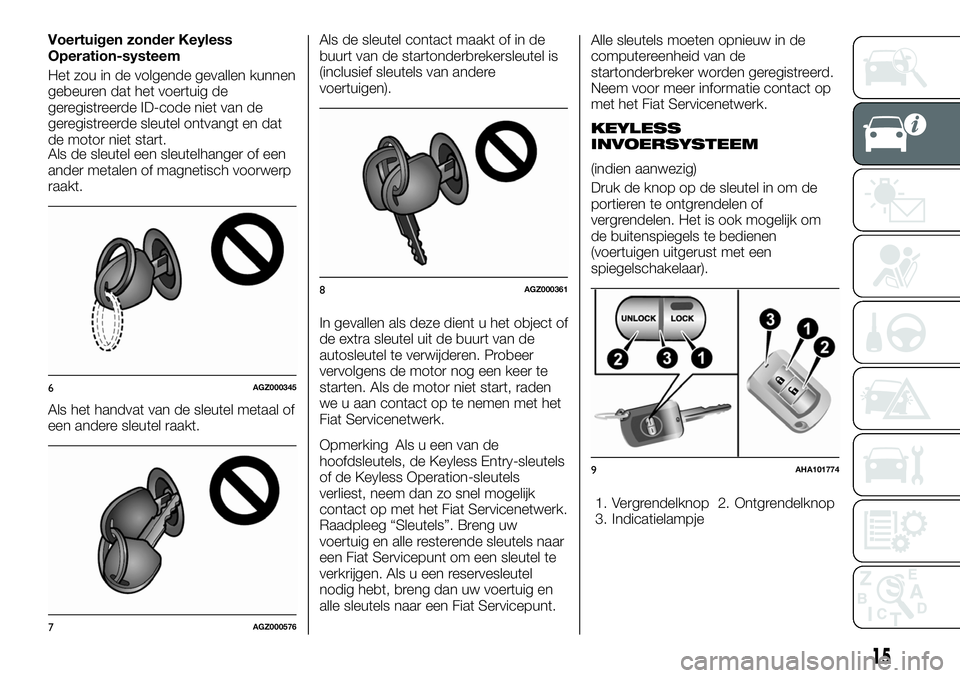

Voertuigen zonder Keyless
Operation-systeem
Het zou in de volgende gevallen kunnen
gebeuren dat het voertuig de
geregistreerde ID-code niet van de
geregistreerde sleutel ontvangt en dat
de motor niet start.
Als de sleutel een sleutelhanger of een
ander metalen of magnetisch voorwerp
raakt.
Als het handvat van de sleutel metaal of
een andere sleutel raakt.Als de sleutel contact maakt of in de
buurt van de startonderbrekersleutel is
(inclusief sleutels van andere
voertuigen).
In gevallen als deze dient u het object of
de extra sleutel uit de buurt van de
autosleutel te verwijderen. Probeer
vervolgens de motor nog een keer te
starten. Als de motor niet start, raden
we u aan contact op te nemen met het
Fiat Servicenetwerk.
Opmerking Als u een van de
hoofdsleutels, de Keyless Entry-sleutels
of de Keyless Operation-sleutels
verliest, neem dan zo snel mogelijk
contact op met het Fiat Servicenetwerk.
Raadpleeg “Sleutels”. Breng uw
voertuig en alle resterende sleutels naar
een Fiat Servicepunt om een sleutel te
verkrijgen. Als u een reservesleutel
nodig hebt, breng dan uw voertuig en
alle sleutels naar een Fiat Servicepunt.Alle sleutels moeten opnieuw in de
computereenheid van de
startonderbreker worden geregistreerd.
Neem voor meer informatie contact op
met het Fiat Servicenetwerk.
KEYLESS
INVOERSYSTEEM
(indien aanwezig)
Druk de knop op de sleutel in om de
portieren te ontgrendelen of
vergrendelen. Het is ook mogelijk om
de buitenspiegels te bedienen
(voertuigen uitgerust met een
spiegelschakelaar).
1. Vergrendelknop 2. Ontgrendelknop
3. Indicatielampje
6AGZ000345
7AGZ000576
8AGZ000361
9AHA101774
15

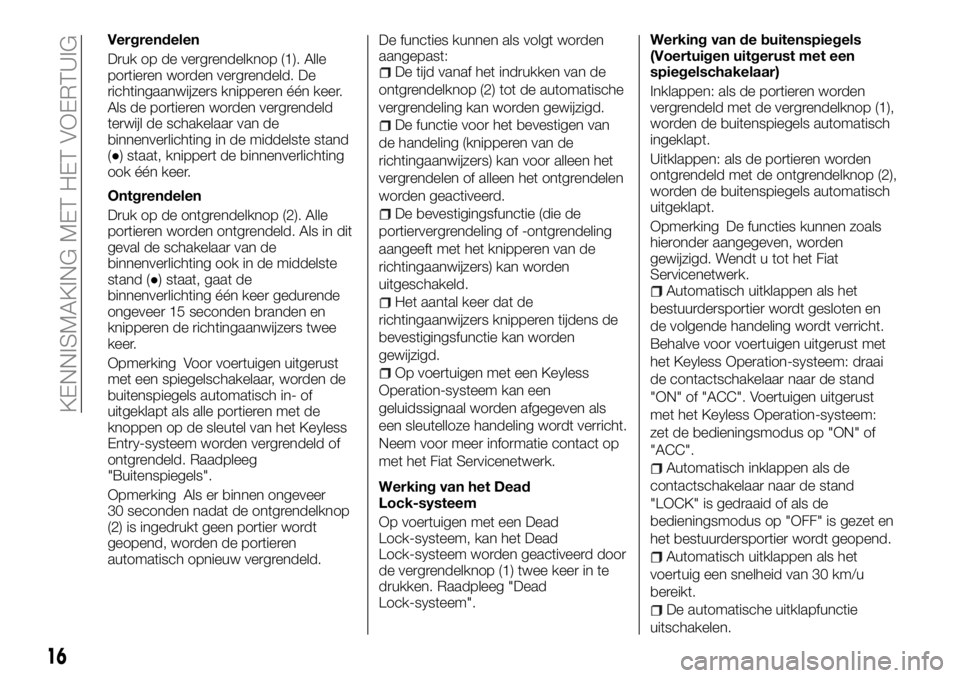

Vergrendelen
Druk op de vergrendelknop (1). Alle
portieren worden vergrendeld. De
richtingaanwijzers knipperen één keer.
Als de portieren worden vergrendeld
terwijl de schakelaar van de
binnenverlichting in de middelste stand
(●) staat, knippert de binnenverlichting
ook één keer.
Ontgrendelen
Druk op de ontgrendelknop (2). Alle
portieren worden ontgrendeld. Als in dit
geval de schakelaar van de
binnenverlichting ook in de middelste
stand (●) staat, gaat de
binnenverlichting één keer gedurende
ongeveer 15 seconden branden en
knipperen de richtingaanwijzers twee
keer.
Opmerking Voor voertuigen uitgerust
met een spiegelschakelaar, worden de
buitenspiegels automatisch in- of
uitgeklapt als alle portieren met de
knoppen op de sleutel van het Keyless
Entry-systeem worden vergrendeld of
ontgrendeld. Raadpleeg
"Buitenspiegels".
Opmerking Als er binnen ongeveer
30 seconden nadat de ontgrendelknop
(2) is ingedrukt geen portier wordt
geopend, worden de portieren
automatisch opnieuw vergrendeld.De functies kunnen als volgt worden
aangepast:
De tijd vanaf het indrukken van de
ontgrendelknop (2) tot de automatische
vergrendeling kan worden gewijzigd.
De functie voor het bevestigen van
de handeling (knipperen van de
richtingaanwijzers) kan voor alleen het
vergrendelen of alleen het ontgrendelen
worden geactiveerd.
De bevestigingsfunctie (die de
portiervergrendeling of -ontgrendeling
aangeeft met het knipperen van de
richtingaanwijzers) kan worden
uitgeschakeld.
Het aantal keer dat de
richtingaanwijzers knipperen tijdens de
bevestigingsfunctie kan worden
gewijzigd.
Op voertuigen met een Keyless
Operation-systeem kan een
geluidssignaal worden afgegeven als
een sleutelloze handeling wordt verricht.
Neem voor meer informatie contact op
met het Fiat Servicenetwerk.
Werking van het Dead
Lock-systeem
Op voertuigen met een Dead
Lock-systeem, kan het Dead
Lock-systeem worden geactiveerd door
de vergrendelknop (1) twee keer in te
drukken. Raadpleeg "Dead
Lock-systeem".Werking van de buitenspiegels
(Voertuigen uitgerust met een
spiegelschakelaar)
Inklappen: als de portieren worden
vergrendeld met de vergrendelknop (1),
worden de buitenspiegels automatisch
ingeklapt.
Uitklappen: als de portieren worden
ontgrendeld met de ontgrendelknop (2),
worden de buitenspiegels automatisch
uitgeklapt.
Opmerking De functies kunnen zoals
hieronder aangegeven, worden
gewijzigd. Wendt u tot het Fiat
Servicenetwerk.
Automatisch uitklappen als het
bestuurdersportier wordt gesloten en
de volgende handeling wordt verricht.
Behalve voor voertuigen uitgerust met
het Keyless Operation-systeem: draai
de contactschakelaar naar de stand
"ON" of "ACC". Voertuigen uitgerust
met het Keyless Operation-systeem:
zet de bedieningsmodus op "ON" of
"ACC".
Automatisch inklappen als de
contactschakelaar naar de stand
"LOCK" is gedraaid of als de
bedieningsmodus op "OFF" is gezet en
het bestuurdersportier wordt geopend.
Automatisch uitklappen als het
voertuig een snelheid van 30 km/u
bereikt.
De automatische uitklapfunctie
uitschakelen.
16
KENNISMAKING MET HET VOERTUIG

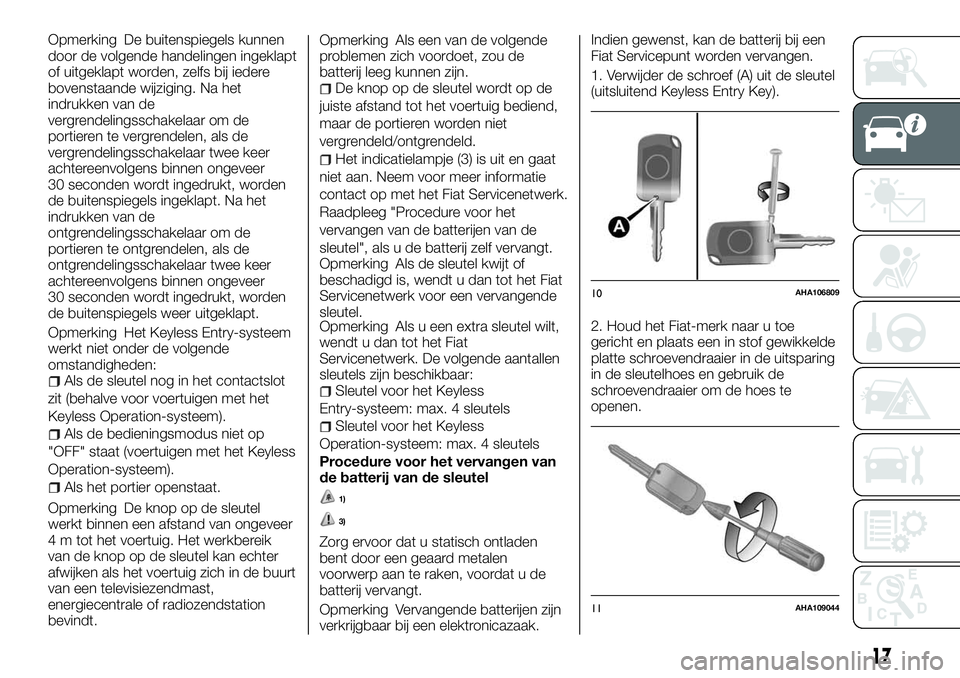

Opmerking De buitenspiegels kunnen
door de volgende handelingen ingeklapt
of uitgeklapt worden, zelfs bij iedere
bovenstaande wijziging. Na het
indrukken van de
vergrendelingsschakelaar om de
portieren te vergrendelen, als de
vergrendelingsschakelaar twee keer
achtereenvolgens binnen ongeveer
30 seconden wordt ingedrukt, worden
de buitenspiegels ingeklapt. Na het
indrukken van de
ontgrendelingsschakelaar om de
portieren te ontgrendelen, als de
ontgrendelingsschakelaar twee keer
achtereenvolgens binnen ongeveer
30 seconden wordt ingedrukt, worden
de buitenspiegels weer uitgeklapt.
Opmerking Het Keyless Entry-systeem
werkt niet onder de volgende
omstandigheden:
Als de sleutel nog in het contactslot
zit (behalve voor voertuigen met het
Keyless Operation-systeem).
Als de bedieningsmodus niet op
"OFF" staat (voertuigen met het Keyless
Operation-systeem).
Als het portier openstaat.
Opmerking De knop op de sleutel
werkt binnen een afstand van ongeveer
4 m tot het voertuig. Het werkbereik
van de knop op de sleutel kan echter
afwijken als het voertuig zich in de buurt
van een televisiezendmast,
energiecentrale of radiozendstation
bevindt.Opmerking Als een van de volgende
problemen zich voordoet, zou de
batterij leeg kunnen zijn.
De knop op de sleutel wordt op de
juiste afstand tot het voertuig bediend,
maar de portieren worden niet
vergrendeld/ontgrendeld.
Het indicatielampje (3) is uit en gaat
niet aan. Neem voor meer informatie
contact op met het Fiat Servicenetwerk.
Raadpleeg "Procedure voor het
vervangen van de batterijen van de
sleutel", als u de batterij zelf vervangt.
Opmerking Als de sleutel kwijt of
beschadigd is, wendt u dan tot het Fiat
Servicenetwerk voor een vervangende
sleutel.
Opmerking Als u een extra sleutel wilt,
wendt u dan tot het Fiat
Servicenetwerk. De volgende aantallen
sleutels zijn beschikbaar:
Sleutel voor het Keyless
Entry-systeem: max. 4 sleutels
Sleutel voor het Keyless
Operation-systeem: max. 4 sleutels
Procedure voor het vervangen van
de batterij van de sleutel
1)
3)
Zorg ervoor dat u statisch ontladen
bent door een geaard metalen
voorwerp aan te raken, voordat u de
batterij vervangt.
Opmerking Vervangende batterijen zijn
verkrijgbaar bij een elektronicazaak.Indien gewenst, kan de batterij bij een
Fiat Servicepunt worden vervangen.
1. Verwijder de schroef (A) uit de sleutel
(uitsluitend Keyless Entry Key).
2. Houd het Fiat-merk naar u toe
gericht en plaats een in stof gewikkelde
platte schroevendraaier in de uitsparing
in de sleutelhoes en gebruik de
schroevendraaier om de hoes te
openen.
10AHA106809
11AHA109044
17

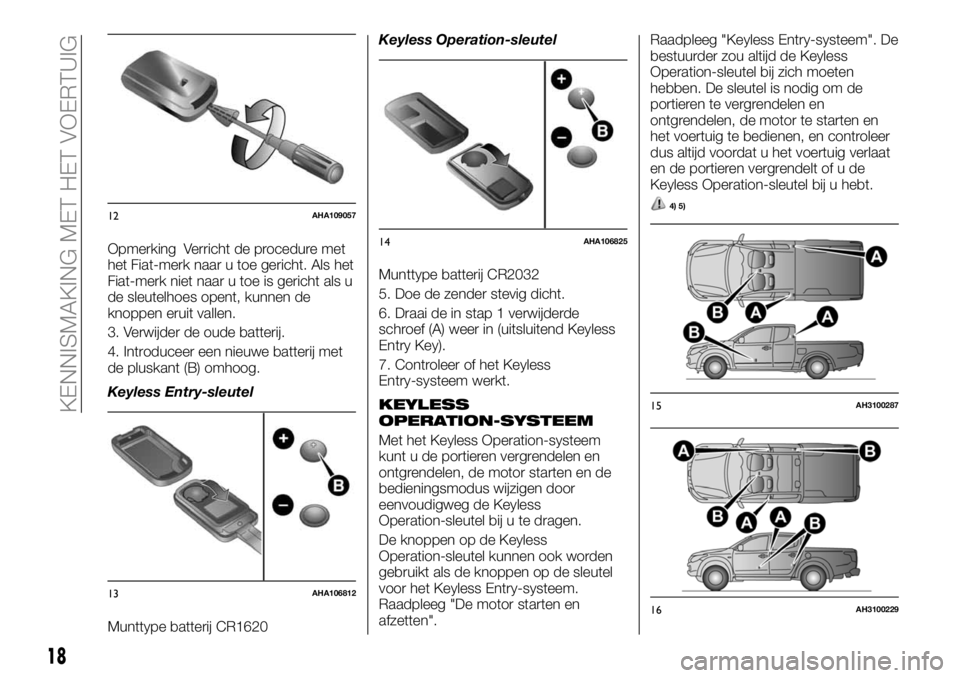

Opmerking Verricht de procedure met
het Fiat-merk naar u toe gericht. Als het
Fiat-merk niet naar u toe is gericht als u
de sleutelhoes opent, kunnen de
knoppen eruit vallen.
3. Verwijder de oude batterij.
4. Introduceer een nieuwe batterij met
de pluskant (B) omhoog.
Keyless Entry-sleutel
Munttype batterij CR1620Keyless Operation-sleutel
Munttype batterij CR2032
5. Doe de zender stevig dicht.
6. Draai de in stap 1 verwijderde
schroef (A) weer in (uitsluitend Keyless
Entry Key).
7. Controleer of het Keyless
Entry-systeem werkt.
KEYLESS
OPERATION-SYSTEEM
Met het Keyless Operation-systeem
kunt u de portieren vergrendelen en
ontgrendelen, de motor starten en de
bedieningsmodus wijzigen door
eenvoudigweg de Keyless
Operation-sleutel bij u te dragen.
De knoppen op de Keyless
Operation-sleutel kunnen ook worden
gebruikt als de knoppen op de sleutel
voor het Keyless Entry-systeem.
Raadpleeg "De motor starten en
afzetten".Raadpleeg "Keyless Entry-systeem". De
bestuurder zou altijd de Keyless
Operation-sleutel bij zich moeten
hebben. De sleutel is nodig om de
portieren te vergrendelen en
ontgrendelen, de motor te starten en
het voertuig te bedienen, en controleer
dus altijd voordat u het voertuig verlaat
en de portieren vergrendelt of u de
Keyless Operation-sleutel bij u hebt.
4) 5)12AHA109057
13AHA106812
14AHA106825
15AH3100287
16AH3100229
18
KENNISMAKING MET HET VOERTUIG
