130)Non guidare il veicolo in posizione
“4H” o “4L” su strade asfaltate o
autostrade asciutte. Ciò potrebbe
comportare un'usura eccessiva degli
pneumatici, un aumento nel consumo di
combustibile e la generazione di rumori.
Anche la temperatura dell'olio del
differenziale potrebbe aumentare,
provocando danni al sistema di guida.
Inoltre, il cambio subirà un carico eccessivo
comportando possibili perdite di olio,
danneggiamento di componenti o altri
problemi gravi. Su strade asfaltate o
autostrade asciutte, guidare il veicolo
esclusivamente in “2H”.
131)Non azionare il selettore di modalità di
guida quando le ruote posteriori del veicolo
slittano su neve o ghiaccio.
132)Se viene rilevato un problema nel
sistema di trasmissione, si attiverà un
dispositivo di sicurezza. La spia di modalità
di funzionamento lampeggerà rapidamente
(due volte al secondo) e sarà impossibile
scalare le marce. Parcheggiare il veicolo in
un luogo sicuro e arrestare il motore per
alcuni momenti. Riavviare il motore. La spia
dovrebbe riprendere il normale
funzionamento. Se la spia continua a
lampeggiare, far controllare il veicolo
presso la Rete Assistenziale Fiat il prima
possibile.SUPER SELECT 4WD
II
(se in dotazione)
Il passaggio alla trazione posteriore o a
quelle integrale è possibile azionando il
selettore di modalità di guida (A).
Impostare il selettore di modalità di
guida alla posizione idonea alle
condizioni del manto stradale. Inoltre, la
spia modalità di funzionamento
2RM/4RM e la spia di range ridotto
indica lo stato del selettore di modalità
di guida. Fare riferimento a "Spia
modalità di funzionamento 2RM/4RM e
spia range ridotto".
Posizione del selettore di modalità
di guida e spia modalità di
funzionamento 2RM/4RM
Posizione
selezioneSpiaCondizioni
di guida
2HTrazione
posterioreGuida su
strada
asfaltata
4HTrazione
integrale
permanente
Posizione
base per
Super
select 4WD
II. Guida su
strade
asfaltate o
sdrucciolevoli.
4HLcBlocco
differenziale
centrale
innestato
con
trazione
integrale
Guida su
strade
sterrate,
sabbiose o
innevate.
4LLcBlocco
differenziale
centrale
a range
basso
innestato
con
trazione
integrale
e
Guida su
salite o
discese
ripide, su
strade
sterrate o
fangose
(soprattutto
se è
richiesta
una coppia
maggiore).
— Accesa
— Spenta
133) 134)
273AHA103635
179
Page 182 of 328

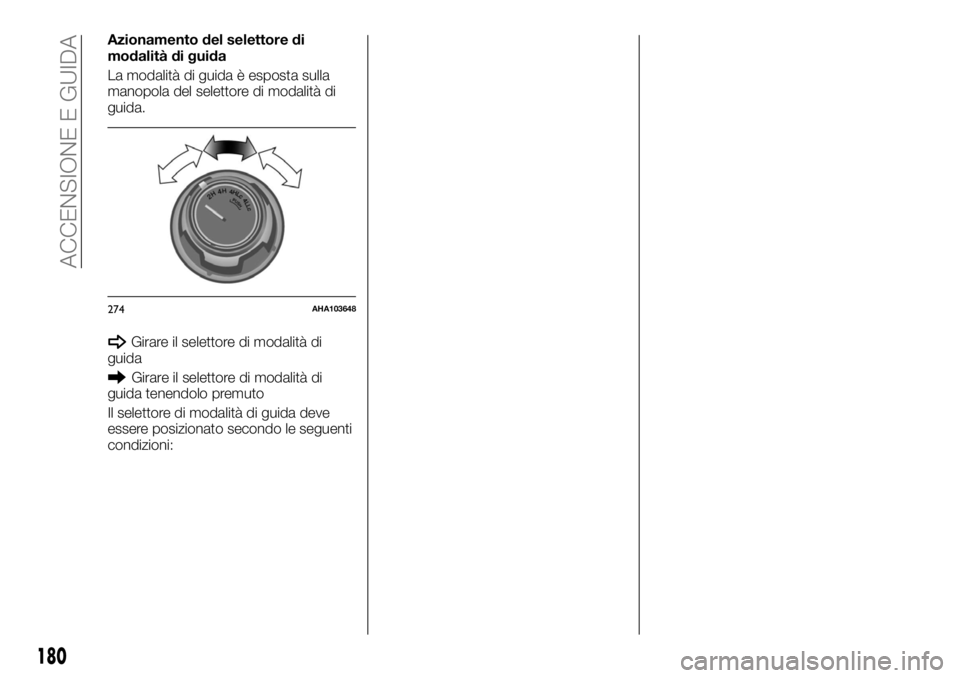

Azionamento del selettore di
modalità di guida
La modalità di guida è esposta sulla
manopola del selettore di modalità di
guida.
Girare il selettore di modalità di
guida
Girare il selettore di modalità di
guida tenendolo premuto
Il selettore di modalità di guida deve
essere posizionato secondo le seguenti
condizioni:
274AHA103648
180
ACCENSIONE E GUIDA
Page 183 of 328

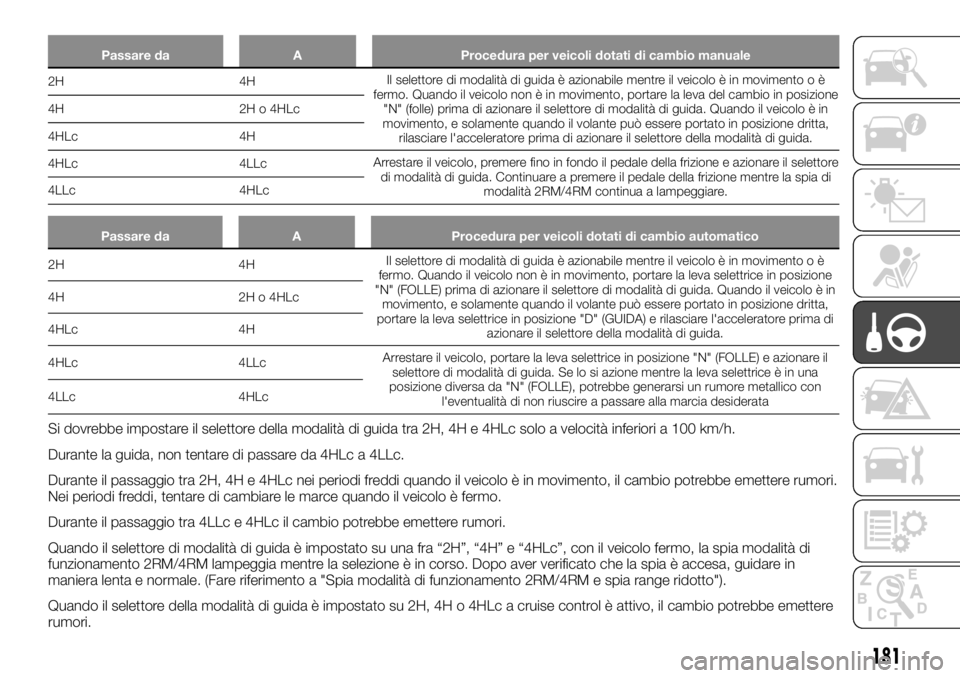

Passare da A Procedura per veicoli dotati di cambio manuale
2H 4HIl selettore di modalità di guida è azionabile mentre il veicolo è in movimento o è
fermo. Quando il veicolo non è in movimento, portare la leva del cambio in posizione
"N" (folle) prima di azionare il selettore di modalità di guida. Quando il veicolo è in

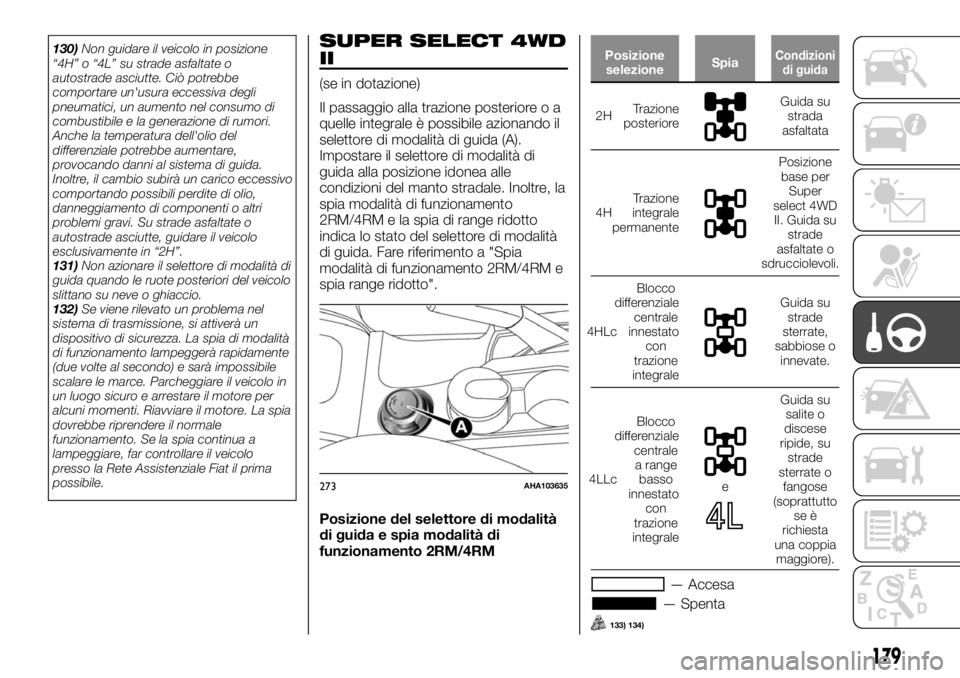

movimento, e solamente quando il volante può essere portato in posizione dritta,
rilasciare l'acceleratore prima di azionare il selettore della modalità di guida. 4H 2H o 4HLc
4HLc 4H
4HLc 4LLcArrestare il veicolo, premere fino in fondo il pedale della frizione e azionare il selettore
di modalità di guida. Continuare a premere il pedale della frizione mentre la spia di
modalità 2RM/4RM continua a lampeggiare. 4LLc 4HLc
Passare da A Procedura per veicoli dotati di cambio automatico
2H 4HIl selettore di modalità di guida è azionabile mentre il veicolo è in movimento o è
fermo. Quando il veicolo non è in movimento, portare la leva selettrice in posizione
"N" (FOLLE) prima di azionare il selettore di modalità di guida. Quando il veicolo è in
movimento, e solamente quando il volante può essere portato in posizione dritta,
portare la leva selettrice in posizione "D" (GUIDA) e rilasciare l'acceleratore prima di
azionare il selettore della modalità di guida. 4H 2H o 4HLc
4HLc 4H
4HLc 4LLcArrestare il veicolo, portare la leva selettrice in posizione "N" (FOLLE) e azionare il
selettore di modalità di guida. Se lo si azione mentre la leva selettrice è in una
posizione diversa da "N" (FOLLE), potrebbe generarsi un rumore metallico con
l'eventualità di non riuscire a passare alla marcia desiderata 4LLc 4HLc
Si dovrebbe impostare il selettore della modalità di guida tra 2H, 4H e 4HLc solo a velocità inferiori a 100 km/h.
Durante la guida, non tentare di passare da 4HLc a 4LLc.
Durante il passaggio tra 2H, 4H e 4HLc nei periodi freddi quando il veicolo è in movimento, il cambio potrebbe emettere rumori.
Nei periodi freddi, tentare di cambiare le marce quando il veicolo è fermo.
Durante il passaggio tra 4LLc e 4HLc il cambio potrebbe emettere rumori.
Quando il selettore di modalità di guida è impostato su una fra “2H”, “4H” e “4HLc”, con il veicolo fermo, la spia modalità di
funzionamento 2RM/4RM lampeggia mentre la selezione è in corso. Dopo aver verificato che la spia è accesa, guidare in
maniera lenta e normale. (Fare riferimento a "Spia modalità di funzionamento 2RM/4RM e spia range ridotto").
Quando il selettore della modalità di guida è impostato su 2H, 4H o 4HLc a cruise control è attivo, il cambio potrebbe emettere
rumori.
181
Page 184 of 328

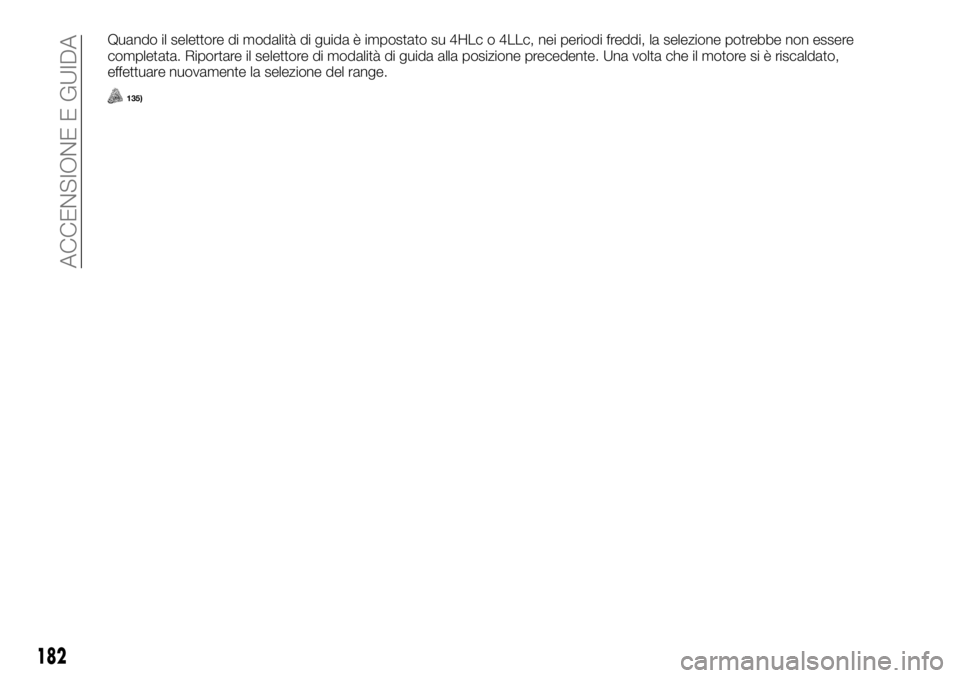

Quando il selettore di modalità di guida è impostato su 4HLc o 4LLc, nei periodi freddi, la selezione potrebbe non essere
completata. Riportare il selettore di modalità di guida alla posizione precedente. Una volta che il motore si è riscaldato,
effettuare nuovamente la selezione del range.
135)
182
ACCENSIONE E GUIDA
Page 185 of 328

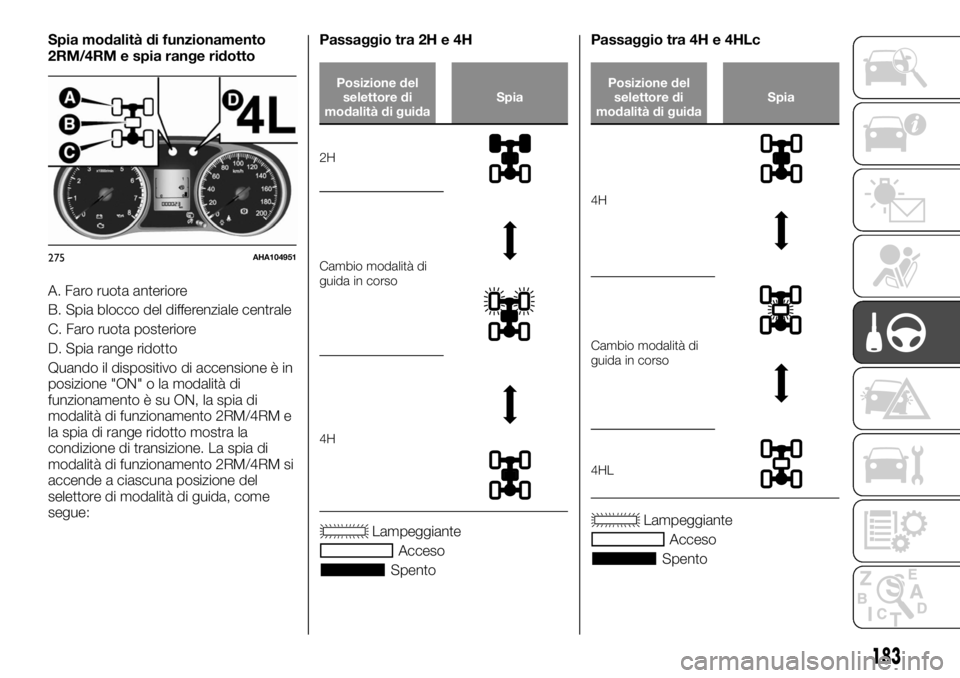

Spia modalità di funzionamento
2RM/4RM e spia range ridotto
A. Faro ruota anteriore
B. Spia blocco del differenziale centrale
C. Faro ruota posteriore
D. Spia range ridotto
Quando il dispositivo di accensione è in
posizione "ON" o la modalità di
funzionamento è su ON, la spia di
modalità di funzionamento 2RM/4RM e
la spia di range ridotto mostra la
condizione di transizione. La spia di
modalità di funzionamento 2RM/4RM si
accende a ciascuna posizione del
selettore di modalità di guida, come
segue:Passaggio tra 2H e 4H
Posizione del
selettore di
modalità di guidaSpia
2H
Cambio modalità di
guida in corso
4H
Lampeggiante
Acceso
SpentoPassaggio tra 4H e 4HLc
Posizione del
selettore di
modalità di guidaSpia
4H
Cambio modalità di
guida in corso
4HL
Lampeggiante
Acceso
Spento
275AHA104951
183
Page 186 of 328

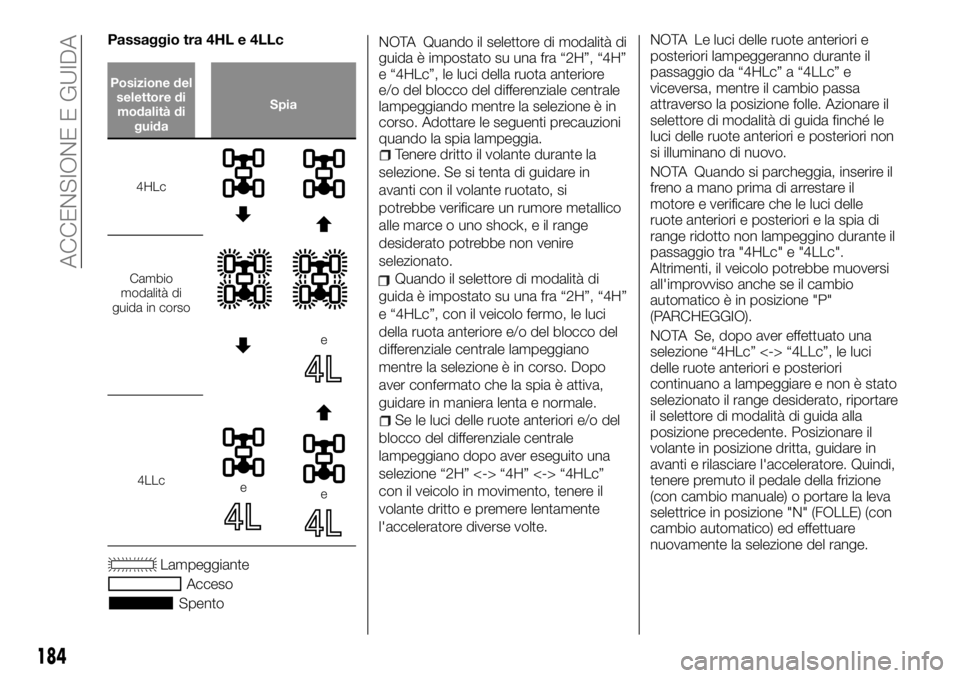

Passaggio tra 4HL e 4LLc
Posizione del
selettore di
modalità di
guidaSpia
4HLc
Cambio
modalità di
guida in corso
e
4LLcee
Lampeggiante
Acceso
SpentoNOTA Quando il selettore di modalità di
guida è impostato su una fra “2H”, “4H”
e “4HLc”, le luci della ruota anteriore
e/o del blocco del differenziale centrale
lampeggiando mentre la selezione è in
corso. Adottare le seguenti precauzioni
quando la spia lampeggia.
Tenere dritto il volante durante la
selezione. Se si tenta di guidare in
avanti con il volante ruotato, si
potrebbe verificare un rumore metallico
alle marce o uno shock, e il range
desiderato potrebbe non venire
selezionato.
Quando il selettore di modalità di
guida è impostato su una fra “2H”, “4H”
e “4HLc”, con il veicolo fermo, le luci
della ruota anteriore e/o del blocco del
differenziale centrale lampeggiano
mentre la selezione è in corso. Dopo
aver confermato che la spia è attiva,
guidare in maniera lenta e normale.
Se le luci delle ruote anteriori e/o del
blocco del differenziale centrale
lampeggiano dopo aver eseguito una
selezione “2H” <-> “4H” <-> “4HLc”
con il veicolo in movimento, tenere il
volante dritto e premere lentamente
l'acceleratore diverse volte.
NOTA Le luci delle ruote anteriori e
posteriori lampeggeranno durante il
passaggio da “4HLc” a “4LLc” e
viceversa, mentre il cambio passa
attraverso la posizione folle. Azionare il
selettore di modalità di guida finché le
luci delle ruote anteriori e posteriori non
si illuminano di nuovo.
NOTA Quando si parcheggia, inserire il
freno a mano prima di arrestare il
motore e verificare che le luci delle
ruote anteriori e posteriori e la spia di
range ridotto non lampeggino durante il
passaggio tra "4HLc" e "4LLc".
Altrimenti, il veicolo potrebbe muoversi
all'improvviso anche se il cambio
automatico è in posizione "P"
(PARCHEGGIO).
NOTA Se, dopo aver effettuato una
selezione “4HLc” <-> “4LLc”, le luci
delle ruote anteriori e posteriori
continuano a lampeggiare e non è stato
selezionato il range desiderato, riportare
il selettore di modalità di guida alla
posizione precedente. Posizionare il
volante in posizione dritta, guidare in
avanti e rilasciare l'acceleratore. Quindi,
tenere premuto il pedale della frizione
(con cambio manuale) o portare la leva
selettrice in posizione "N" (FOLLE) (con
cambio automatico) ed effettuare
nuovamente la selezione del range.
184
ACCENSIONE E GUIDA
Page 187 of 328

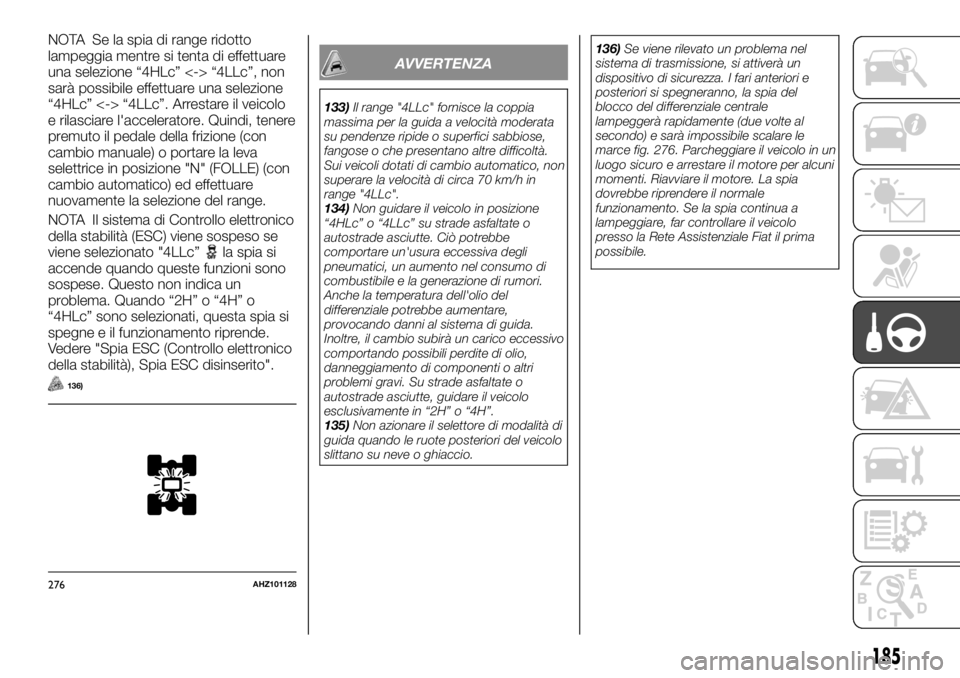

NOTA Se la spia di range ridotto
lampeggia mentre si tenta di effettuare
una selezione “4HLc” <-> “4LLc”, non
sarà possibile effettuare una selezione
“4HLc” <-> “4LLc”. Arrestare il veicolo
e rilasciare l'acceleratore. Quindi, tenere
premuto il pedale della frizione (con
cambio manuale) o portare la leva
selettrice in posizione "N" (FOLLE) (con
cambio automatico) ed effettuare
nuovamente la selezione del range.
NOTA Il sistema di Controllo elettronico
della stabilità (ESC) viene sospeso se
viene selezionato "4LLc”
la spia si
accende quando queste funzioni sono
sospese. Questo non indica un
problema. Quando “2H” o “4H” o
“4HLc” sono selezionati, questa spia si
spegne e il funzionamento riprende.
Vedere "Spia ESC (Controllo elettronico
della stabilità), Spia ESC disinserito".
136)
AVVERTENZA
133)Il range "4LLc" fornisce la coppia
massima per la guida a velocità moderata
su pendenze ripide o superfici sabbiose,
fangose o che presentano altre difficoltà.
Sui veicoli dotati di cambio automatico, non
superare la velocità di circa 70 km/h in
range "4LLc".
134)Non guidare il veicolo in posizione
“4HLc” o “4LLc” su strade asfaltate o
autostrade asciutte. Ciò potrebbe
comportare un'usura eccessiva degli
pneumatici, un aumento nel consumo di
combustibile e la generazione di rumori.
Anche la temperatura dell'olio del
differenziale potrebbe aumentare,
provocando danni al sistema di guida.
Inoltre, il cambio subirà un carico eccessivo
comportando possibili perdite di olio,
danneggiamento di componenti o altri
problemi gravi. Su strade asfaltate o
autostrade asciutte, guidare il veicolo
esclusivamente in “2H” o “4H”.
135)Non azionare il selettore di modalità di
guida quando le ruote posteriori del veicolo
slittano su neve o ghiaccio.136)Se viene rilevato un problema nel
sistema di trasmissione, si attiverà un
dispositivo di sicurezza. I fari anteriori e
posteriori si spegneranno, la spia del
blocco del differenziale centrale
lampeggerà rapidamente (due volte al
secondo) e sarà impossibile scalare le
marce fig. 276. Parcheggiare il veicolo in un
luogo sicuro e arrestare il motore per alcuni
momenti. Riavviare il motore. La spia
dovrebbe riprendere il normale
funzionamento. Se la spia continua a
lampeggiare, far controllare il veicolo
presso la Rete Assistenziale Fiat il prima
possibile.
276AHZ101128
185
Page 188 of 328

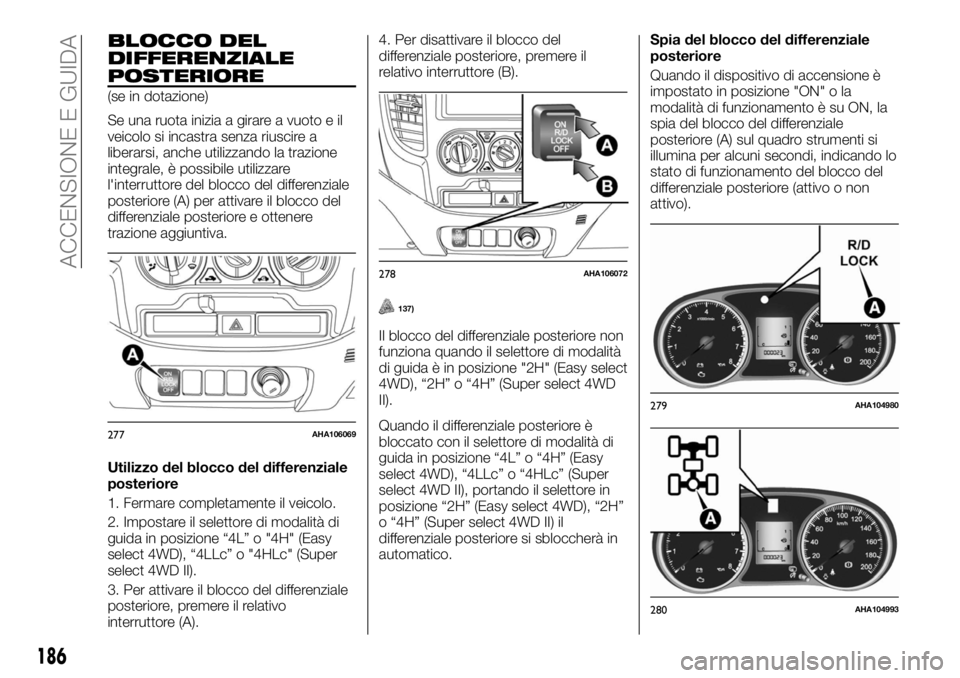

BLOCCO DEL
DIFFERENZIALE
POSTERIORE
(se in dotazione)
Se una ruota inizia a girare a vuoto e il
veicolo si incastra senza riuscire a
liberarsi, anche utilizzando la trazione
integrale, è possibile utilizzare
l'interruttore del blocco del differenziale
posteriore (A) per attivare il blocco del
differenziale posteriore e ottenere
trazione aggiuntiva.
Utilizzo del blocco del differenziale
posteriore
1. Fermare completamente il veicolo.
2. Impostare il selettore di modalità di
guida in posizione “4L” o "4H" (Easy
select 4WD), “4LLc” o "4HLc" (Super
select 4WD II).
3. Per attivare il blocco del differenziale
posteriore, premere il relativo
interruttore (A).4. Per disattivare il blocco del
differenziale posteriore, premere il
relativo interruttore (B).
137)
Il blocco del differenziale posteriore non
funziona quando il selettore di modalità
di guida è in posizione "2H" (Easy select
4WD), “2H” o “4H” (Super select 4WD
II).
Quando il differenziale posteriore è
bloccato con il selettore di modalità di
guida in posizione “4L” o “4H” (Easy
select 4WD), “4LLc” o “4HLc” (Super
select 4WD II), portando il selettore in
posizione “2H” (Easy select 4WD), “2H”
o “4H” (Super select 4WD II) il
differenziale posteriore si sbloccherà in
automatico.Spia del blocco del differenziale
posteriore
Quando il dispositivo di accensione è
impostato in posizione "ON" o la
modalità di funzionamento è su ON, la
spia del blocco del differenziale
posteriore (A) sul quadro strumenti si
illumina per alcuni secondi, indicando lo
stato di funzionamento del blocco del
differenziale posteriore (attivo o non
attivo).
277AHA106069
278AHA106072
279AHA104980
280AHA104993
186
ACCENSIONE E GUIDA
Page 189 of 328

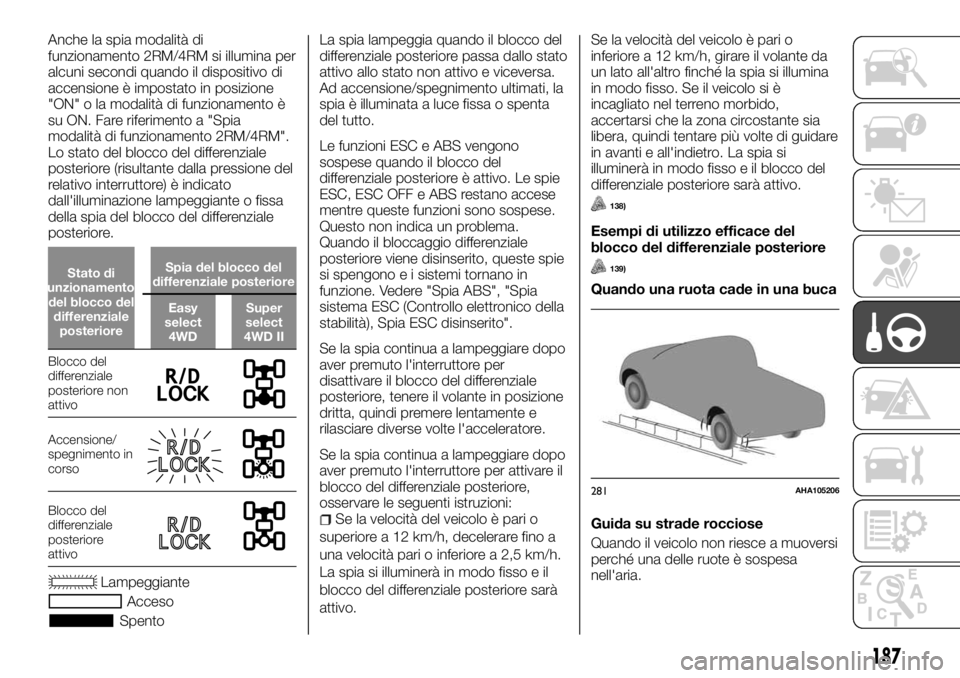

Anche la spia modalità di
funzionamento 2RM/4RM si illumina per
alcuni secondi quando il dispositivo di
accensione è impostato in posizione
"ON" o la modalità di funzionamento è
su ON. Fare riferimento a "Spia
modalità di funzionamento 2RM/4RM".
Lo stato del blocco del differenziale
posteriore (risultante dalla pressione del
relativo interruttore) è indicato
dall'illuminazione lampeggiante o fissa
della spia del blocco del differenziale
posteriore.
Stato di
funzionamento
del blocco del
differenziale
posterioreSpia del blocco del
differenziale posteriore
Easy
select
4WDSuper
select
4WD II
Blocco del
differenziale
posteriore non
attivo
Accensione/
spegnimento in
corso
Blocco del
differenziale
posteriore
attivo
Lampeggiante
Acceso
SpentoLa spia lampeggia quando il blocco del
differenziale posteriore passa dallo stato
attivo allo stato non attivo e viceversa.
Ad accensione/spegnimento ultimati, la
spia è illuminata a luce fissa o spenta
del tutto.
Le funzioni ESC e ABS vengono
sospese quando il blocco del
differenziale posteriore è attivo. Le spie
ESC, ESC OFF e ABS restano accese
mentre queste funzioni sono sospese.
Questo non indica un problema.
Quando il bloccaggio differenziale
posteriore viene disinserito, queste spie
si spengono e i sistemi tornano in
funzione. Vedere "Spia ABS", "Spia
sistema ESC (Controllo elettronico della
stabilità), Spia ESC disinserito".
Se la spia continua a lampeggiare dopo
aver premuto l'interruttore per
disattivare il blocco del differenziale
posteriore, tenere il volante in posizione
dritta, quindi premere lentamente e
rilasciare diverse volte l'acceleratore.
Se la spia continua a lampeggiare dopo
aver premuto l'interruttore per attivare il
blocco del differenziale posteriore,
osservare le seguenti istruzioni:
Se la velocità del veicolo è pari o
superiore a 12 km/h, decelerare fino a
una velocità pari o inferiore a 2,5 km/h.
La spia si illuminerà in modo fisso e il
blocco del differenziale posteriore sarà
attivo.
Se la velocità del veicolo è pari o
inferiore a 12 km/h, girare il volante da
un lato all'altro finché la spia si illumina
in modo fisso. Se il veicolo si è
incagliato nel terreno morbido,
accertarsi che la zona circostante sia
libera, quindi tentare più volte di guidare
in avanti e all'indietro. La spia si
illuminerà in modo fisso e il blocco del
differenziale posteriore sarà attivo.
138)
Esempi di utilizzo efficace del
blocco del differenziale posteriore
139)
Quando una ruota cade in una buca
Guida su strade rocciose
Quando il veicolo non riesce a muoversi
perché una delle ruote è sospesa
nell'aria.
281AHA105206
187
Page 190 of 328

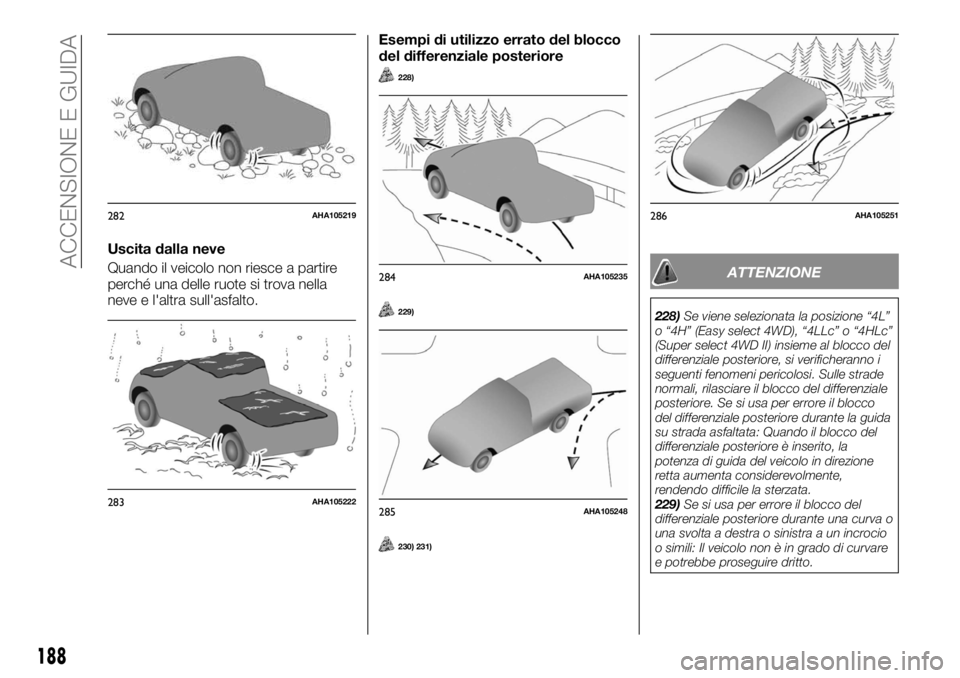

Uscita dalla neve
Quando il veicolo non riesce a partire
perché una delle ruote si trova nella
neve e l'altra sull'asfalto.Esempi di utilizzo errato del blocco
del differenziale posteriore
228)
229)
230) 231)
ATTENZIONE
228)Se viene selezionata la posizione “4L”
o “4H” (Easy select 4WD), “4LLc” o “4HLc”
(Super select 4WD II) insieme al blocco del
differenziale posteriore, si verificheranno i
seguenti fenomeni pericolosi. Sulle strade
normali, rilasciare il blocco del differenziale
posteriore. Se si usa per errore il blocco
del differenziale posteriore durante la guida
su strada asfaltata: Quando il blocco del
differenziale posteriore è inserito, la
potenza di guida del veicolo in direzione
retta aumenta considerevolmente,
rendendo difficile la sterzata.
229)Se si usa per errore il blocco del
differenziale posteriore durante una curva o
una svolta a destra o sinistra a un incrocio
o simili: Il veicolo non è in grado di curvare
e potrebbe proseguire dritto.
282AHA105219
283AHA105222
284AHA105235
285AHA105248
286AHA105251
188
ACCENSIONE E GUIDA
