FIAT FULLBACK 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

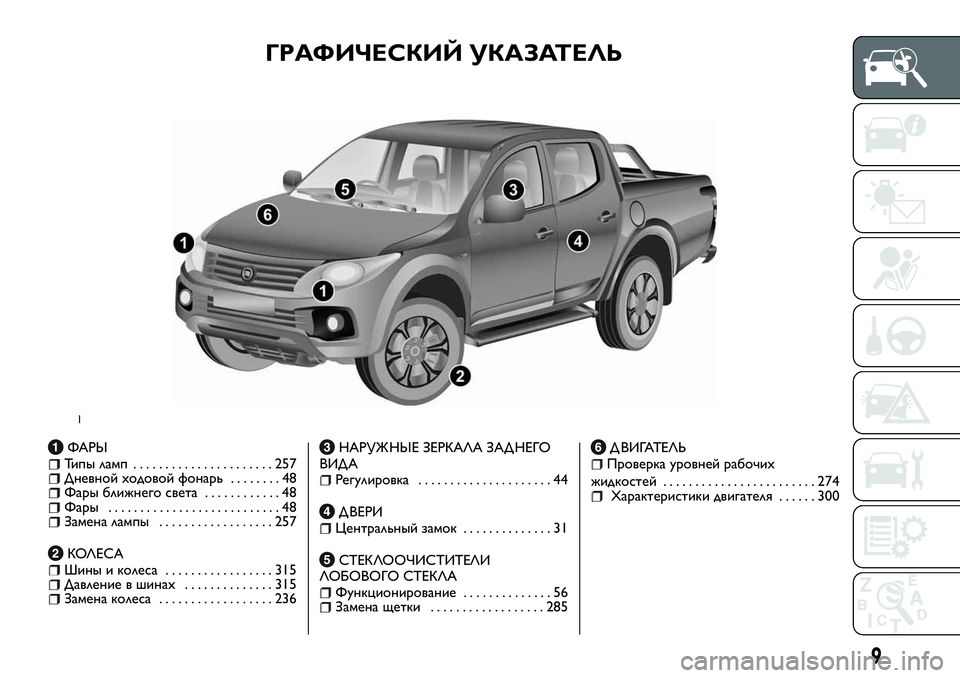

ГРАФИЧЕСКИЙ УКАЗАТЕЛЬ
ФАРЫТипы ламп......................257Дневной ходовой фонарь........48Фары ближнего света............48Фары...........................48Замена лампы..................257
КОЛЕСАШины и колеса.................315Давление в шинах..............315Замена колеса..................236
НАРУЖ НЫЕ ЗЕРКАЛА ЗАД НЕГО
ВИДА
Регулировка.....................44
Д ВЕРИЦентральный замок..............31
СТЕКЛООЧИСТИТЕЛИ
ЛОБОВОГО СТЕКЛА
Функционирование..............56Замена щетки..................285
Д ВИГАТЕЛЬПроверка уровней рабочих
жидкостей........................274
Характеристики двигателя......300
1
9

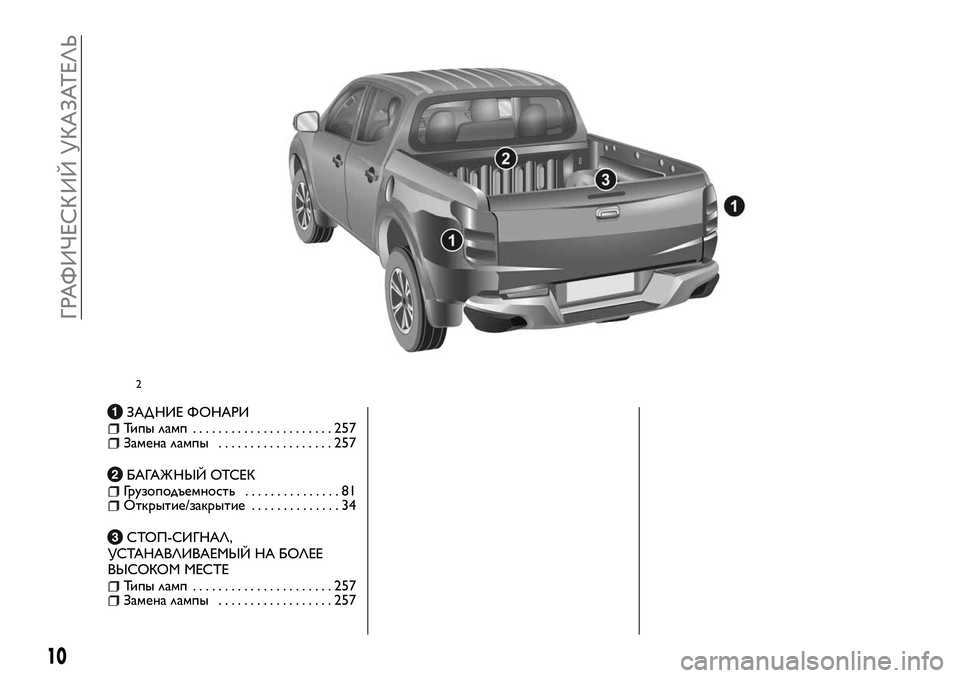

ЗАД НИЕ ФОНАРИТипы ламп......................257Замена лампы..................257
БАГАЖ НЫЙ ОТСЕКГрузоподъемность...............81Открытие/закрытие..............34
СТОП-СИГНАЛ,
УСТАНАВЛИВАЕМЫЙ НА БОЛЕЕ
ВЫСОКОМ МЕСТЕ
Типы ламп......................257Замена лампы..................257
2
10

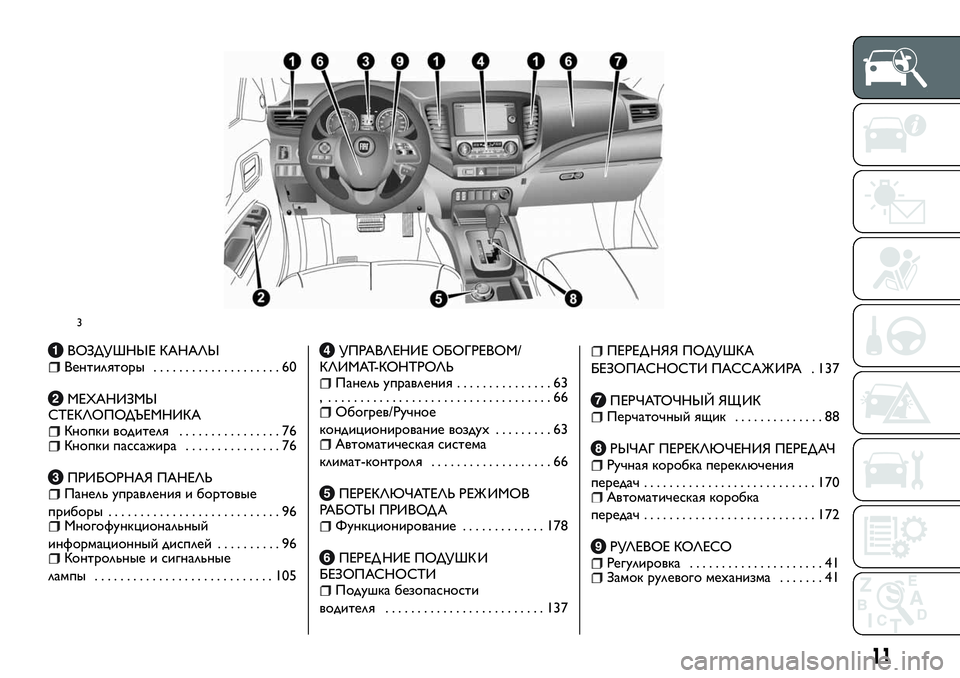

ГРАФИЧЕСК ИЙ УКАЗАТЕЛЬ

ВОЗДУШНЫЕ КАНАЛЫВентиляторы....................60
МЕХАНИЗМЫ
СТЕКЛОПОДЪЕМНИКА
Кнопки водителя................76Кнопки пассажира...............76
ПРИБОРНАЯ ПАНЕЛЬПанель управления и бортовые
приборы...........................96
Многофункциональный
информационный дисплей..........96
Контрольные и сигнальные
лампы............................105
УПРАВЛЕНИЕ ОБОГРЕВОМ/
КЛИМАТ-КОНТРОЛЬ
Панель управления...............63
, ...................................66
Обогрев/Ручное
кондиционирование воздух.........63
Автоматическая система
климат-контроля...................66
ПЕРЕКЛЮЧАТЕЛЬ РЕЖ ИМОВ
РАБОТЫ ПРИВОДА
Функционирование.............178
ПЕРЕД НИЕ ПОДУШК И
БЕЗОПАСНОСТИ
Подушка безопасности
водителя.........................137
ПЕРЕД НЯЯ ПОДУШКА
БЕЗОПАСНОСТИ ПАССАЖ ИРА . 137
ПЕРЧАТОЧНЫЙ ЯЩ ИКПерчаточный ящик..............88
РЫЧАГ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧРучная коробка переключения
передач...........................170
Автоматическая коробка
передач...........................172
РУЛЕВОЕ КОЛЕСОРегулировка.....................41Замок рулевого механизма.......41
3
11

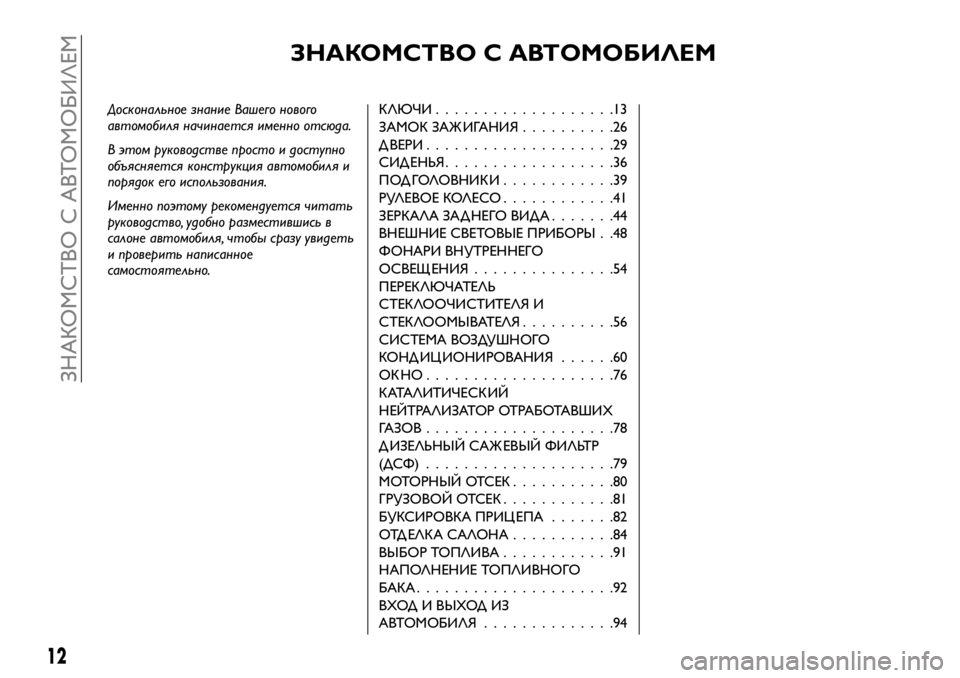

ЗНАКОМСТВО С АВТОМОБИЛЕМ
Доскональное знание Вашего нового
автомобиля начинается именно отсюда.
В этом руководстве просто и доступно
объясняется конструкция автомобиля и
порядок его использования.
Именно поэтому рекомендуется читать
руководство, удобно разместившись в
салоне автомобиля, чтобы сразу увидеть
и проверить написанное
самостоятельно.КЛЮЧИ...................13
ЗАМОК ЗАЖ ИГАНИЯ..........26
ДВЕРИ....................29
СИДЕНЬЯ..................36
ПОД ГОЛОВНИК И............39
РУЛЕВОЕ КОЛЕСО............41
ЗЕРКАЛА ЗАД НЕГО ВИДА.......44
ВНЕШНИЕ СВЕТОВЫЕ ПРИБОРЫ . .48
ФОНАРИ ВНУТРЕННЕГО
ОСВЕЩ ЕНИЯ...............54
ПЕРЕКЛЮЧАТЕЛЬ
СТЕКЛООЧИСТИТЕЛЯ И
СТЕКЛООМЫВАТЕЛЯ..........56
СИСТЕМА ВОЗДУШНОГО
КОНД ИЦ ИОНИРОВАНИЯ......60
ОКНО....................76
КАТАЛИТИЧЕСК ИЙ
НЕЙТРАЛИЗАТОР ОТРАБОТАВШИХ
ГАЗОВ....................78
Д ИЗЕЛЬНЫЙ САЖ ЕВЫЙ ФИЛЬТР
(ДСФ)....................79
МОТОРНЫЙОТСЕК...........80
ГРУЗОВОЙ ОТСЕК............81
БУКСИРОВКА ПРИЦ ЕПА.......82
ОТД ЕЛКА САЛОНА...........84
ВЫБОР ТОПЛИВА............91
НАПОЛНЕНИЕ ТОПЛИВНОГО
БАКА.....................92
ВХОД И ВЫХОД ИЗ
АВТОМОБИЛЯ..............94
12
ЗНАКОМСТВО С АВТОМОБИЛЕМ

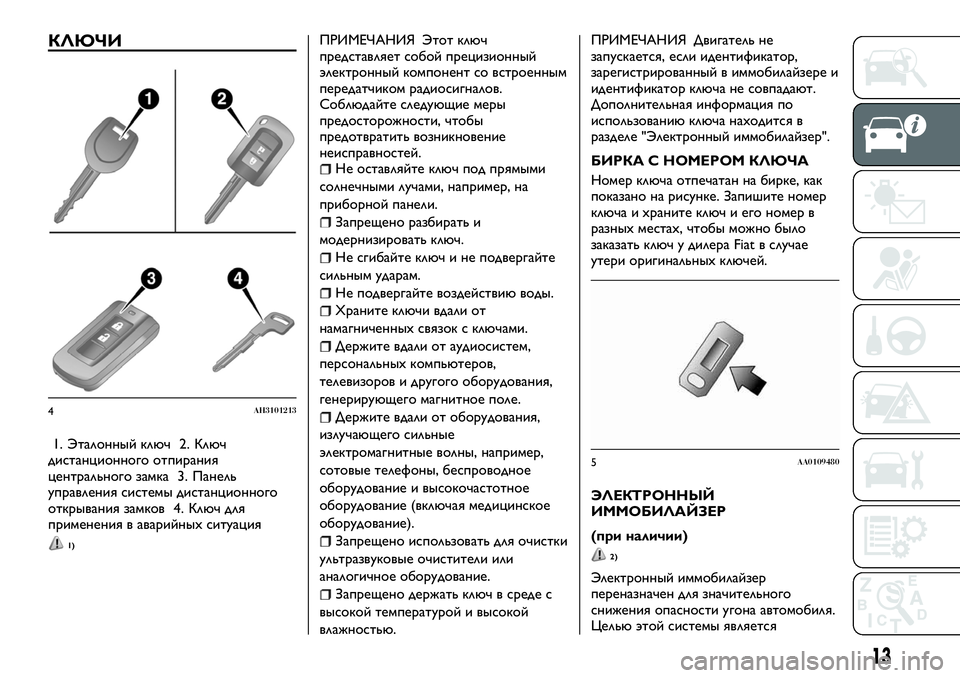

КЛЮЧИ
1. Эталонный ключ 2. Ключ
дистанционного отпирания
центрального замка 3. Панель
управления системы дистанционного
открывания замков 4. Ключ для
применения в аварийных ситуация
1)
ПРИМЕЧАНИЯ Этот ключ
представляет собой прецизионный
электронный компонент со встроенным
передатчиком радиосигналов.
Соблюдайте следующие меры
предосторожности, чтобы
предотвратить возникновение
неисправностей.
Не оставляйте ключ под прямыми
солнечными лучами, например, на
приборной панели.
Запрещено разбирать и
модернизировать ключ.
Не сгибайте ключ и не подвергайте
сильным ударам.
Не подвергайте воздействию воды.
Храните ключи вдали от
намагниченных связок с ключами.
Держите вдали от аудиосистем,
персональных компьютеров,
телевизоров и другого оборудования,
генерирующего магнитное поле.
Держите вдали от оборудования,
излучающего сильные
электромагнитные волны, например,
сотовые телефоны, беспроводное
оборудование и высокочастотное
оборудование (включая медицинское
оборудование).
Запрещено использовать для очистки
ультразвуковые очистители или
аналогичное оборудование.
Запрещено держать ключ в среде с
высокой температурой и высокой
влажностью.
ПРИМЕЧАНИЯ Двигатель не
запускается, если идентификатор,
зарегистрированный в иммобилайзере и
идентификатор ключа не совпадают.
Дополнительная информация по
использованию ключа находится в
разделе "Электронный иммобилайзер".
БИРКА С НОМЕРОМ КЛЮЧА
Номер ключа отпечатан на бирке, как
показано на рисунке. Запишите номер
ключа и храните ключ и его номер в
разных местах, чтобы можно было
заказать ключ у дилера Fiat в случае
утери оригинальных ключей.
ЭЛЕКТРОННЫЙ
ИММОБИЛАЙЗЕР
(при наличии)
2)
Электронный иммобилайзер
переназначен для значительного
снижения опасности угона автомобиля.
Целью этой системы является
4AH3101213
5AA0109480
13

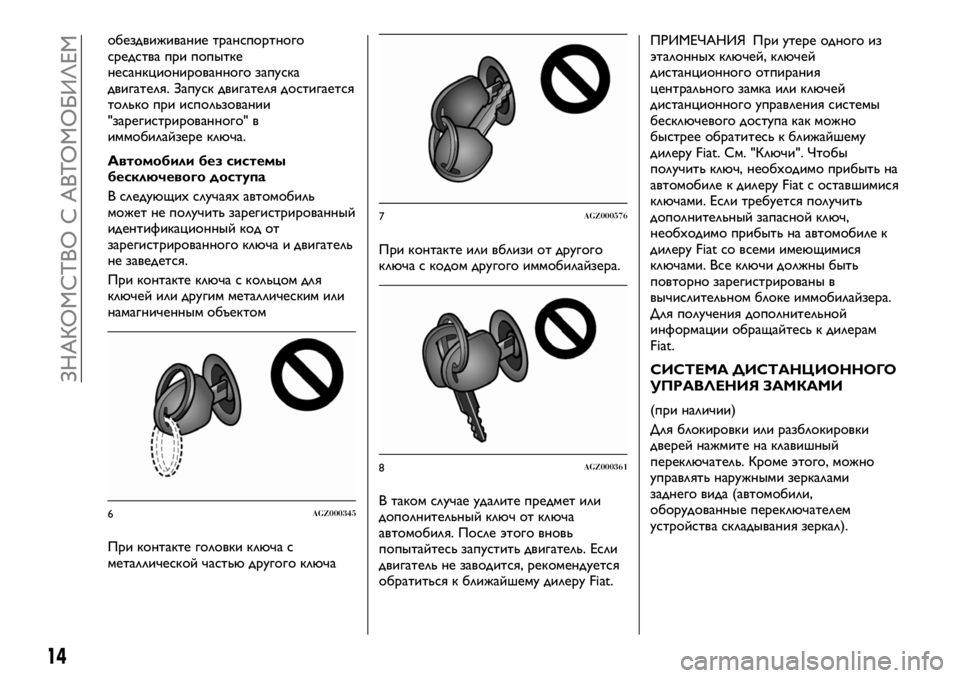

обездвиживание транспортного
средства при попытке
несанкционированного запуска
двигателя. Запуск двигателя достигается
только при использовании
"зарегистрированного" в
иммобилайзере ключа.
Автомобили без системы
бесключевого доступа
В следующих случаях автомобиль
может не получить зарегистрированный
идентификационный код от
зарегистрированного ключа и двигатель
не заведется.
При контакте ключа с кольцом для
ключей или другим металлическим или
намагниченным объектом
При контакте головки ключа с
металлической частью другого ключаПри контакте или вблизи от другого
ключа с кодом другого иммобилайзера.
В таком случае удалите предмет или
дополнительный ключ от ключа
автомобиля. После этого вновь
попытайтесь запустить двигатель. Если
двигатель не заводится, рекомендуется
обратиться к ближайшему дилеру Fiat.ПРИМЕЧАНИЯ При утере одного из
эталонных ключей, ключей
дистанционного отпирания
центрального замка или ключей
дистанционного управления системы
бесключевого доступа как можно
быстрее обратитесь к ближайшему
дилеру Fiat. См. "Ключи". Чтобы
получить ключ, необходимо прибыть на
автомобиле к дилеру Fiat с оставшимися
ключами. Если требуется получить
дополнительный запасной ключ,
необходимо прибыть на автомобиле к
дилеру Fiat со всеми имеющимися
ключами. Все ключи должны быть
повторно зарегистрированы в
вычислительном блоке иммобилайзера.
Для получения дополнительной
информации обращайтесь к дилерам
Fiat.
СИСТЕМА ДИСТАНЦИОННОГО
УПРАВЛЕНИЯ ЗАМКАМИ
(при наличии)
Для блокировки или разблокировки
дверей нажмите на клавишный
переключатель. Кроме этого, можно
управлять наружными зеркалами
заднего вида (автомобили,
оборудованные переключателем
устройства складывания зеркал).
6AGZ000345
7AGZ000576
8AGZ000361
14
ЗНАКОМСТВО С АВТОМОБИЛЕМ

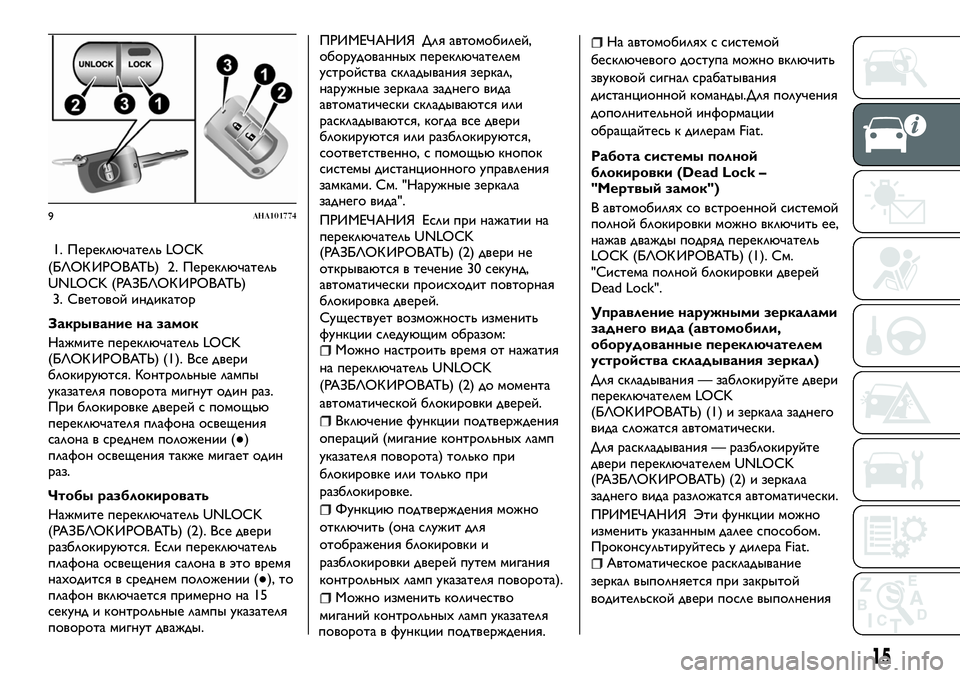

1. Переключатель LOCK
(БЛОК ИРОВАТЬ) 2. Переключатель
UNLOCK (РАЗБЛОК ИРОВАТЬ)
3. Световой индикатор
Закрывание на замок
Нажмите переключатель LOCK
(БЛОК ИРОВАТЬ) (1). Все двери
блокируются. Контрольные лампы
указателя поворота мигнут один раз.
При блокировке дверей с помощью
переключателя плафона освещения
салона в среднем положении (●)
плафон освещения также мигает один
раз.
Чтобы разблокировать
Нажмите переключатель UNLOCK
(РАЗБЛОК ИРОВАТЬ) (2). Все двери
разблокируются. Если переключатель
плафона освещения салона в это время
находится в среднем положении (●), то
плафон включается примерно на 15
секунд и контрольные лампы указателя
поворота мигнут дважды.ПРИМЕЧАНИЯ Для автомобилей,
оборудованных переключателем
устройства складывания зеркал,
наружные зеркала заднего вида
автоматически складываются или
раскладываются, когда все двери
блокируются или разблокируются,
соответственно, с помощью кнопок
системы дистанционного управления
замками. См. "Наружные зеркала
заднего вида".
ПРИМЕЧАНИЯ Если при нажатии на
переключатель UNLOCK
(РАЗБЛОК ИРОВАТЬ) (2) двери не
открываются в течение 30 секунд,
автоматически происходит повторная
блокировка дверей.
Существует возможность изменить
функции следующим образом:
Можно настроить время от нажатия
на переключатель UNLOCK
(РАЗБЛОК ИРОВАТЬ) (2) до момента
автоматической блокировки дверей.
Включение функции подтверждения
операций (мигание контрольных ламп
указателя поворота) только при
блокировке или только при
разблокировке.
Функцию подтверждения можно
отключить (она служит для
отображения блокировки и
разблокировки дверей путем мигания
контрольных ламп указателя поворота).
Можно изменить количество
миганий контрольных ламп указателя
поворота в функции подтверждения.
На автомобилях с системой
бесключевого доступа можно включить
звуковой сигнал срабатывания
дистанционной команды.Для получения
дополнительной информации
обращайтесь к дилерам Fiat.
Работа системы полной
блокировки (Dead Lock –
"Мертвый замок")
В автомобилях со встроенной системой
полной блокировки можно включить ее,
нажав дважды подряд переключатель
LOCK (БЛОК ИРОВАТЬ) (1). См.
"Система полной блокировки дверей
Dead Lock".
Управление наружными зеркалами
заднего вида (автомобили,
оборудованные переключателем
устройства складывания зеркал)
Для складывания — заблокируйте двери
переключателем LOCK
(БЛОК ИРОВАТЬ) (1) и зеркала заднего
вида сложатся автоматически.
Для раскладывания — разблокируйте
двери переключателем UNLOCK
(РАЗБЛОК ИРОВАТЬ) (2) и зеркала
заднего вида разложатся автоматически.
ПРИМЕЧАНИЯ Эти функции можно
изменить указанным далее способом.
Проконсультируйтесь у дилера Fiat.
Автоматическое раскладывание
зеркал выполняется при закрытой
водительской двери после выполнения
9AHA101774
15

следующей операции. За исключением
автомобилей с системой бесключевого
доступа: поверните ключ зажигания в
положение "ON" (ВКЛ) или "ACC". Для
автомобилей с системой бесключевого
доступа: установите рабочий режим
ON или ACC
Автоматическое складывание
происходит при повороте замка
зажигания в положение "LOCK" или
установлен рабочий режим OFF и при
открытой двери водителя.
Автоматическое раскладывание
происходит и при достижении
автомобилем скорости 30 км/ч.
Выключите функцию
автоматического раскладывания.
ПРИМЕЧАНИЯ Наружные зеркала
заднего вида могут складываться и
раскладываться при выполнении
следующих действий, даже если
изменить что-то из вышеописанного.
После нажатия переключателя "LOCK"
двери блокируются, если
переключатель "LOCK" нажать подряд
дважды в течение 30 секунд, наружные
зеркала заднего вида складываются.
После нажатия переключателя
"UNLOCK" двери блокируются, если
переключатель "UNLOCK" нажать
подряд дважды в течение 30 секунд,
наружные зеркала заднего вида
складываются.ПРИМЕЧАНИЯ Система
дистанционного управления замками не
работает в следующих условиях:
Ключ остается в замке зажигания (за
исключением автомобилей с системой
бесключевого доступа).
Рабочий режим не OFF (автомобили
с системой бесключевого доступа).
Дверь открыта.
ПРИМЕЧАНИЯ Кнопки ключа будут
работать в пределах4мотавтомобиля.
Однако рабочий интервал кнопок ключа
может меняться в зависимости от
близости автомобиля к телевышке,
электростанции или
приемопередающей станции.
ПРИМЕЧАНИЯ При возникновении
любой из следующих проблем может
разрядиться аккумуляторная батарея.
Кнопки ключа нажимаются на
удалении от автомобиля, двери при
этом не блокируются/разблокируются.
Световой индикатор (3) горит
тусклым светом или совсем не
включается. Для получения
дополнительной информации
обращайтесь к дилерам Fiat. При
самостоятельной замене батареи см.
"Процедура замены батареи ключа".
ПРИМЕЧАНИЯ При потере или
неисправности ключа обратитесь к
дилеру Fiat для его замены.ПРИМЕЧАНИЯ При необходимости
получить дополнительный ключ
обратитесь к дилеру Fiat. Доступно
следующее количество ключей:
Ключ дистанционного отпирания
центрального замка: до 4 ключей
Ключ дистанционного управления
системы бесключевого доступа: до 4
ключей
Процедура замены аккумулятора
ключа
1)
3)
Перед заменой аккумуляторной батареи
снимите заряд статического
электричества со своего тела,
прикоснувшись к заземленному
металлическому предмету.
ПРИМЕЧАНИЯ Приобрести батарею
для замены можно в магазинах бытовой
техники.
При желании замену можно выполнить
у дилера Fiat.
1. Выньте винт (А) из ключа (только в
случае ключа системы бесключевого
доступа Keyless Entry).
16
ЗНАКОМСТВО С АВТОМОБИЛЕМ

2. Повернув его к себе надписью Fiat,
вставьте обернутый тканью наконечник
прямой (или плоской) отвертки в паз на
корпусе ключа, чтобы открыть его.ПРИМЕЧАНИЯ Убедитесь, что надпись
Fiat направлена в Вашу сторону. Если
это не так, то при открытии корпуса
ключа переключатели могут быть
повреждены.
3. Удалите старый аккумулятор.
4. Установите новый аккумулятор
положительным контактом + (В) вверх.
Ключ дистанционного отпирания
центрального замка
Батарея монетного типа CR1620Пульт управления системой
бесключевого доступа
Батарея монетного типа CR2032
5. Плотно закройте передатчик.
6. Вставьте винт (А), извлеченный в
шаге 1 (только в случае ключа системы
бесключевого доступа Keyless Entry).
7. Проверьте работу системы
дистанционного управления замками.
СИСТЕМА БЕСКЛЮЧЕВОГО
ДОСТУПА
Система бесключевого доступа
позволяет блокировать и
разблокировать двери, запускать
двигатель и изменять рабочий режим,
когда Ваш ключ просто находится у
Вас, без его непосредственного
использования.
10AHA106809
11AHA109044
12AHA109057
13AHA106812
14AHA106825
17

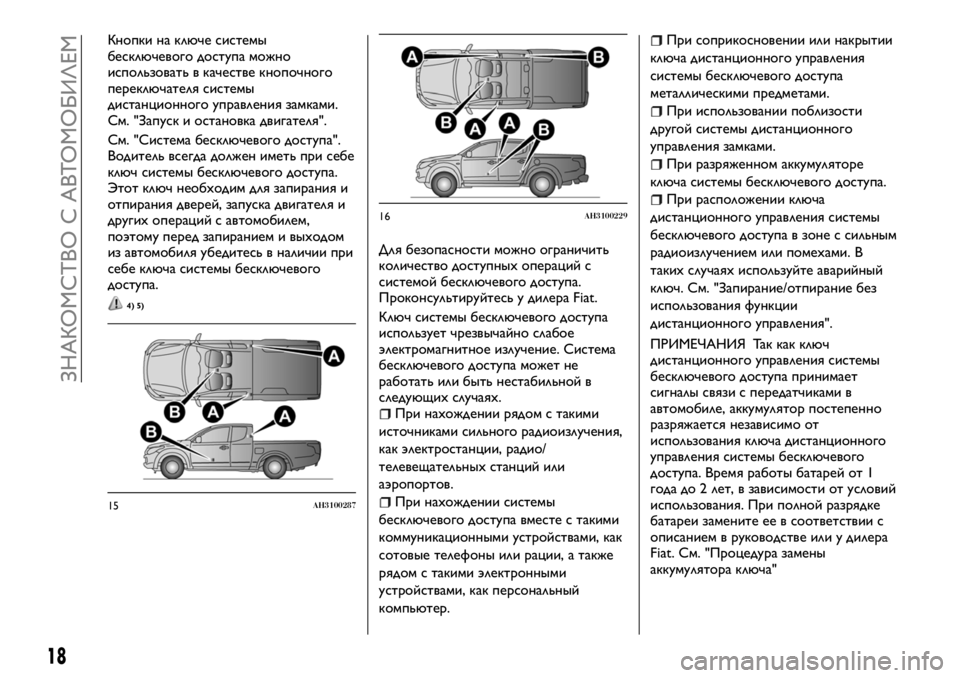

Кнопки на ключе системы
бесключевого доступа можно
использовать в качестве кнопочного
переключателя системы
дистанционного управления замками.
См. "Запуск и остановка двигателя".
См. "Система бесключевого доступа".
Водитель всегда должен иметь при себе
ключ системы бесключевого доступа.
Этот ключ необходим для запирания и
отпирания дверей, запуска двигателя и
других операций с автомобилем,
поэтому перед запиранием и выходом
из автомобиля убедитесь в наличии при
себе ключа системы бесключевого
доступа.
4) 5)
Для безопасности можно ограничить
количество доступных операций с
системой бесключевого доступа.
Проконсультируйтесь у дилера Fiat.
Ключ системы бесключевого доступа
использует чрезвычайно слабое
электромагнитное излучение. Система
бесключевого доступа может не
работать или быть нестабильной в
следующих случаях.
При нахождении рядом с такими
источниками сильного радиоизлучения,
как электростанции, радио/
телевещательных станций или
аэропортов.
При нахождении системы
бесключевого доступа вместе с такими
коммуникационными устройствами, как
сотовые телефоны или рации, а также
рядом с такими электронными
устройствами, как персональный
компьютер.
При соприкосновении или накрытии
ключа дистанционного управления
системы бесключевого доступа
металлическими предметами.
При использовании поблизости
другой системы дистанционного
управления замками.
При разряженном аккумуляторе
ключа системы бесключевого доступа.
При расположении ключа
дистанционного управления системы
бесключевого доступа в зоне с сильным
радиоизлучением или помехами. В
таких случаях используйте аварийный
ключ. См. "Запирание/отпирание без
использования функции
дистанционного управления".
ПРИМЕЧАНИЯ Так как ключ
дистанционного управления системы
бесключевого доступа принимает
сигналы связи с передатчиками в
автомобиле, аккумулятор постепенно
разряжается независимо от
использования ключа дистанционного
управления системы бесключевого
доступа. Время работы батарей от 1
года до 2 лет, в зависимости от условий
использования. При полной разрядке
батареи замените ее в соответствии с
описанием в руководстве или у дилера
Fiat. См. "Процедура замены
аккумулятора ключа"
15AH3100287
16AH3100229
18
ЗНАКОМСТВО С АВТОМОБИЛЕМ
