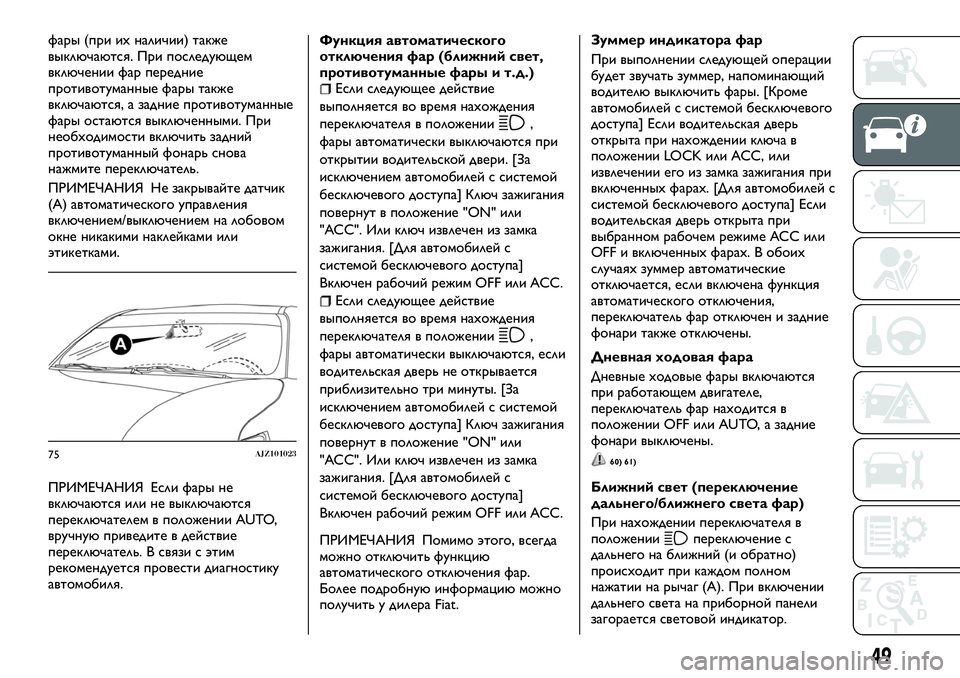

FIAT FULLBACK 2017 Руководство по эксплуатации и техобслуживанию (in Russian)

фары (при их наличии) также
выключаются. При последующем
включении фар передние
противотуманные фары также
включаются, а задние противотуманные
фары остаются выключенными. При
необходимости включить задний
противотуманный фонарь снова
нажмите переключатель.
ПРИМЕЧАНИЯ Не закрывайте датчик
(А) автоматического управления
включением/выключением на лобовом
окне никакими наклейками или
этикетками.
ПРИМЕЧАНИЯ Если фары не
включаются или не выключаются
переключателем в положении AUTO,
вручную приведите в действие
переключатель. В связи с этим
рекомендуется провести диагностику
автомобиля.Функция автоматического
отключения фар (ближний свет,
противотуманные фары и т.д.)
Если следующее действие
выполняется во время нахождения
переключателя в положении
,
фары автоматически выключаются при
открытии водительской двери. [За
исключением автомобилей с системой
бесключевого доступа] Ключ зажигания
повернут в положение "ON" или
"ACC". Или ключ извлечен из замка
зажигания. [Для автомобилей с
системой бесключевого доступа]
Включен рабочий режим OFF или АСС.
Если следующее действие
выполняется во время нахождения
переключателя в положении
,
фары автоматически выключаются, если
водительская дверь не открывается
приблизительно три минуты. [За
исключением автомобилей с системой
бесключевого доступа] Ключ зажигания
повернут в положение "ON" или
"ACC". Или ключ извлечен из замка
зажигания. [Для автомобилей с
системой бесключевого доступа]
Включен рабочий режим OFF или АСС.
ПРИМЕЧАНИЯ Помимо этого, всегда
можно отключить функцию
автоматического отключения фар.
Более подробную информацию можно
получить у дилера Fiat.Зуммер индикатора фар
При выполнении следующей операции
будет звучать зуммер, напоминающий
водителю выключить фары. [Кроме
автомобилей с системой бесключевого
доступа] Если водительская дверь
открыта при нахождении ключа в
положении LOCK или ACC, или
извлечении его из замка зажигания при
включенных фарах. [Для автомобилей с
системой бесключевого доступа] Если
водительская дверь открыта при
выбранном рабочем режиме ACC или
OFF и включенных фарах. В обоих
случаях зуммер автоматические
отключается, если включена функция
автоматического отключения,
переключатель фар отключен и задние
фонари также отключены.
Дневная ходовая фара
Дневные ходовые фары включаются
при работающем двигателе,
переключатель фар находится в
положении OFF или AUTO, а задние
фонари выключены.
60) 61)
Ближний свет (переключение
дальнего/ближнего света фар)
При нахождении переключателя в
положении
переключение с
дальнего на ближний (и обратно)
происходит при каждом полном
нажатии на рычаг (А). При включении
дальнего света на приборной панели
загорается световой индикатор.
75AJZ101023
49

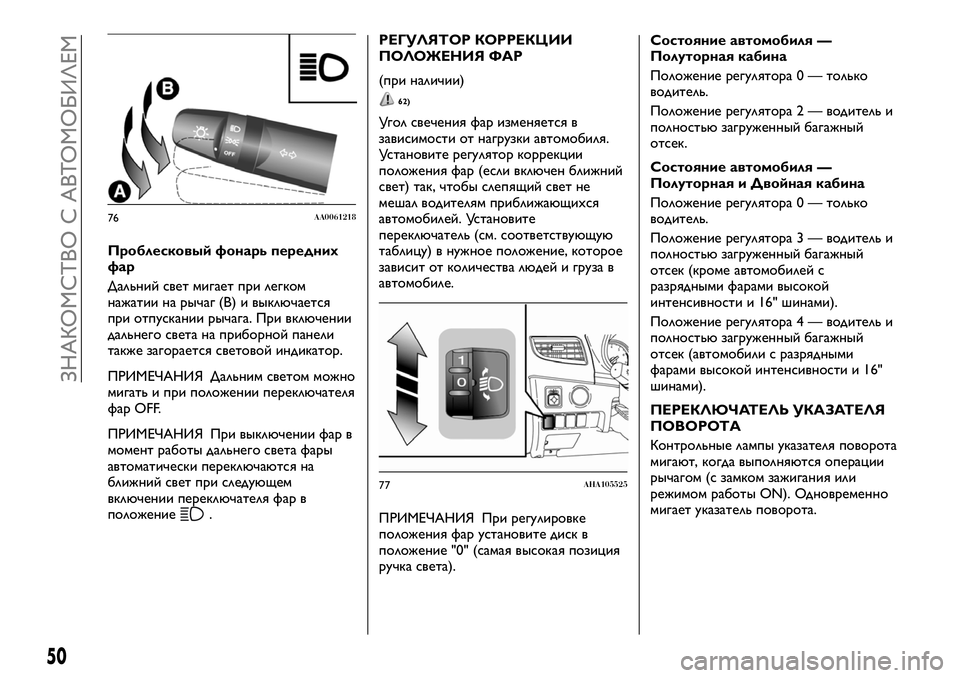

Проблесковый фонарь передних
фар
Дальний свет мигает при легком
нажатии на рычаг (В) и выключается
при отпускании рычага. При включении
дальнего света на приборной панели
также загорается световой индикатор.
ПРИМЕЧАНИЯ Дальним светом можно
мигать и при положении переключателя
фар OFF.
ПРИМЕЧАНИЯ При выключении фар в
момент работы дальнего света фары
автоматически переключаются на
ближний свет при следующем
включении переключателя фар в
положение
.
РЕГУЛЯТОР КОРРЕКЦИИ
ПОЛОЖЕНИЯ ФАР
(при наличии)
62)
Угол свечения фар изменяется в
зависимости от нагрузки автомобиля.
Установите регулятор коррекции
положения фар (если включен ближний
свет) так, чтобы слепящий свет не
мешал водителям приближающихся
автомобилей. Установите
переключатель (см. соответствующую
таблицу) в нужное положение, которое
зависит от количества людей и груза в
автомобиле.
ПРИМЕЧАНИЯ При регулировке
положения фар установите диск в
положение "0" (самая высокая позиция
ручка света).Состояние автомобиля —
Полуторная кабина
Положение регулятора 0 — только
водитель.
Положение регулятора 2 — водитель и
полностью загруженный багажный
отсек.
Состояние автомобиля —
Полуторная и Двойная кабина
Положение регулятора 0 — только
водитель.
Положение регулятора 3 — водитель и
полностью загруженный багажный
отсек (кроме автомобилей с
разрядными фарами высокой
интенсивности и 16" шинами).
Положение регулятора 4 — водитель и
полностью загруженный багажный
отсек (автомобили с разрядными
фарами высокой интенсивности и 16"
шинами).
ПЕРЕКЛЮЧАТЕЛЬ УКАЗАТЕЛЯ
ПОВОРОТА
Контрольные лампы указателя поворота
мигают, когда выполняются операции
рычагом (с замком зажигания или
режимом работы ON). Одновременно
мигает указатель поворота.
76AA0061218
77AHA105525
50
ЗНАКОМСТВО С АВТОМОБИЛЕМ

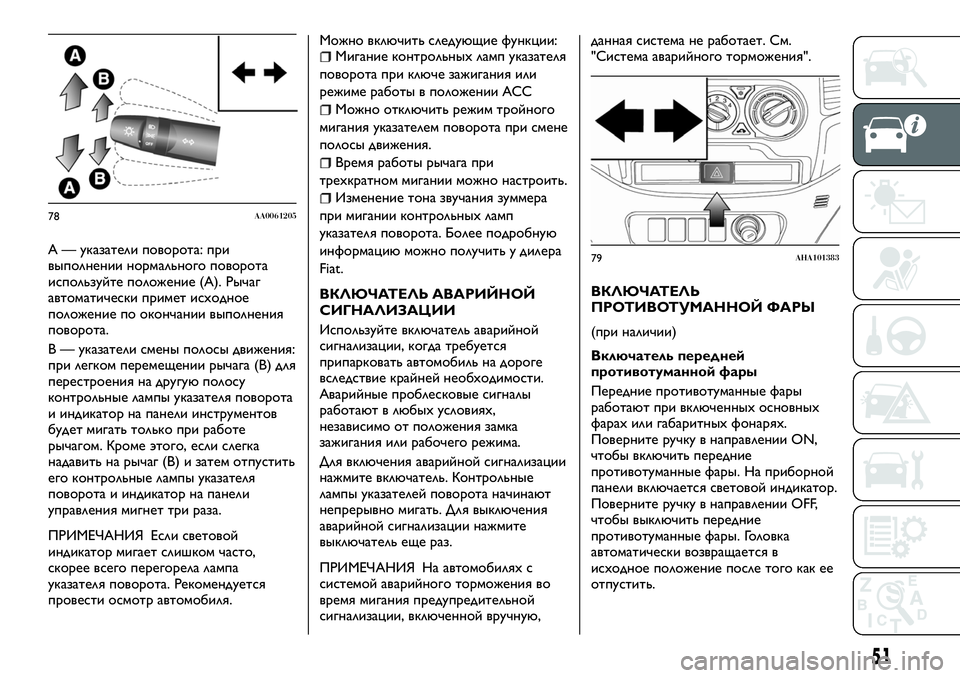

A — указатели поворота: при
выполнении нормального поворота
используйте положение (A). Рычаг
автоматически примет исходное
положение по окончании выполнения
поворота.
B — указатели смены полосы движения:
при легком перемещении рычага (B) для
перестроения на другую полосу
контрольные лампы указателя поворота
и индикатор на панели инструментов
будет мигать только при работе
рычагом. Кроме этого, если слегка
надавить на рычаг (В) и затем отпустить
его контрольные лампы указателя
поворота и индикатор на панели
управления мигнет три раза.
ПРИМЕЧАНИЯ Если световой
индикатор мигает слишком часто,
скорее всего перегорела лампа
указателя поворота. Рекомендуется
провести осмотр автомобиля.Можно включить следующие функции:
Мигание контрольных ламп указателя
поворота при ключе зажигания или
режиме работы в положении ACC
Можно отключить режим тройного
мигания указателем поворота при смене
полосы движения.
Время работы рычага при
трехкратном мигании можно настроить.
Изменение тона звучания зуммера
при мигании контрольных ламп
указателя поворота. Более подробную
информацию можно получить у дилера
Fiat.
ВКЛЮЧАТЕЛЬ АВАРИЙНОЙ
СИГНАЛИЗАЦИИ
Используйте включатель аварийной
сигнализации, когда требуется
припарковать автомобиль на дороге
вследствие крайней необходимости.
Аварийные проблесковые сигналы
работают в любых условиях,
независимо от положения замка
зажигания или рабочего режима.
Для включения аварийной сигнализации
нажмите включатель. Контрольные
лампы указателей поворота начинают
непрерывно мигать. Для выключения
аварийной сигнализации нажмите
выключатель еще раз.
ПРИМЕЧАНИЯ На автомобилях с
системой аварийного торможения во
время мигания предупредительной
сигнализации, включенной вручную,данная система не работает. См.
"Система аварийного торможения".
ВКЛЮЧАТЕЛЬ
ПРОТИВОТУМАННОЙ ФАРЫ
(при наличии)
Включатель передней
противотуманной фары
Передние противотуманные фары
работают при включенных основных
фарах или габаритных фонарях.
Поверните ручку в направлении ON,
чтобы включить передние
противотуманные фары. На приборной
панели включается световой индикатор.
Поверните ручку в направлении OFF,
чтобы выключить передние
противотуманные фары. Головка
автоматически возвращается в
исходное положение после того как ее
отпустить.
78AA0061205
79AHA101383
51

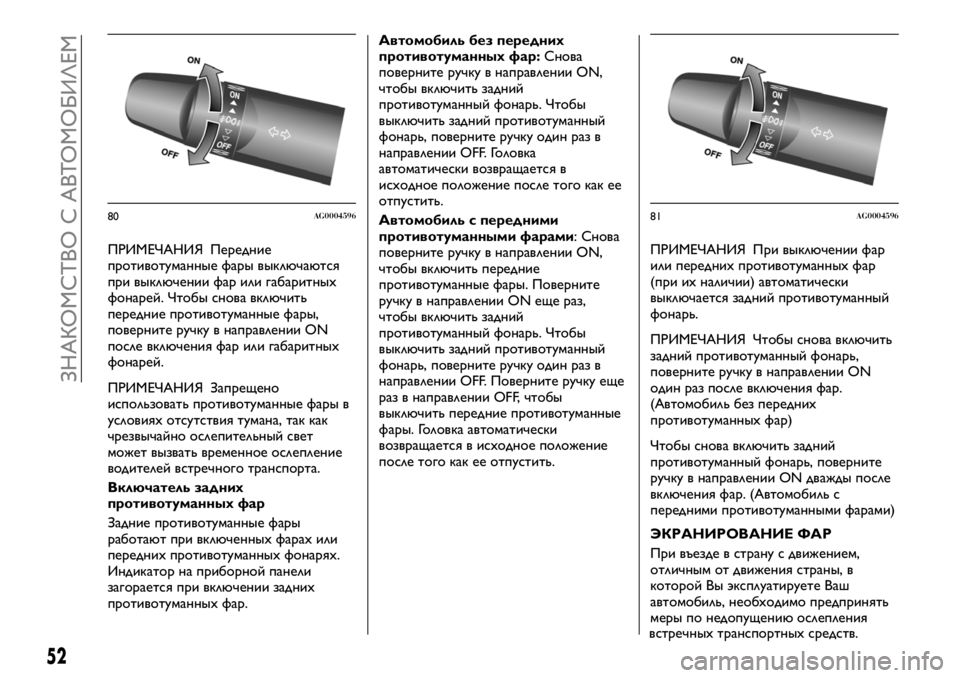

ПРИМЕЧАНИЯ Передние
противотуманные фары выключаются
при выключении фар или габаритных
фонарей. Чтобы снова включить
передние противотуманные фары,
поверните ручку в направлении ON
после включения фар или габаритных
фонарей.
ПРИМЕЧАНИЯ Запрещено
использовать противотуманные фары в
условиях отсутствия тумана, так как
чрезвычайно ослепительный свет
может вызвать временное ослепление
водителей встречного транспорта.
Включатель задних
противотуманных фар
Задние противотуманные фары
работают при включенных фарах или
передних противотуманных фонарях.
Индикатор на приборной панели
загорается при включении задних
противотуманных фар.Автомобиль без передних
противотуманных фар:Снова
поверните ручку в направлении ON,
чтобы включить задний
противотуманный фонарь. Чтобы
выключить задний противотуманный
фонарь, поверните ручку один раз в
направлении OFF. Головка
автоматически возвращается в
исходное положение после того как ее
отпустить.
Автомобиль с передними
противотуманными фарами: Снова
поверните ручку в направлении ON,
чтобы включить передние
противотуманные фары. Поверните
ручку в направлении ON еще раз,
чтобы включить задний
противотуманный фонарь. Чтобы
выключить задний противотуманный
фонарь, поверните ручку один раз в
направлении OFF. Поверните ручку еще
раз в направлении OFF, чтобы
выключить передние противотуманные
фары. Головка автоматически
возвращается в исходное положение
после того как ее отпустить.ПРИМЕЧАНИЯ При выключении фар
или передних противотуманных фар
(при их наличии) автоматически
выключается задний противотуманный
фонарь.
ПРИМЕЧАНИЯ Чтобы снова включить
задний противотуманный фонарь,
поверните ручку в направлении ON
один раз после включения фар.
(Автомобиль без передних
противотуманных фар)
Чтобы снова включить задний
противотуманный фонарь, поверните
ручку в направлении ON дважды после
включения фар. (Автомобиль с
передними противотуманными фарами)
ЭКРАНИРОВАНИЕ ФАР
При въезде в страну с движением,
отличным от движения страны, в
которой Вы эксплуатируете Ваш
автомобиль, необходимо предпринять
меры по недопущению ослепления
80AG000459681AG0004596
52
ЗНАКОМСТВО С АВТОМОБИЛЕМ
встречных транспортных средств.

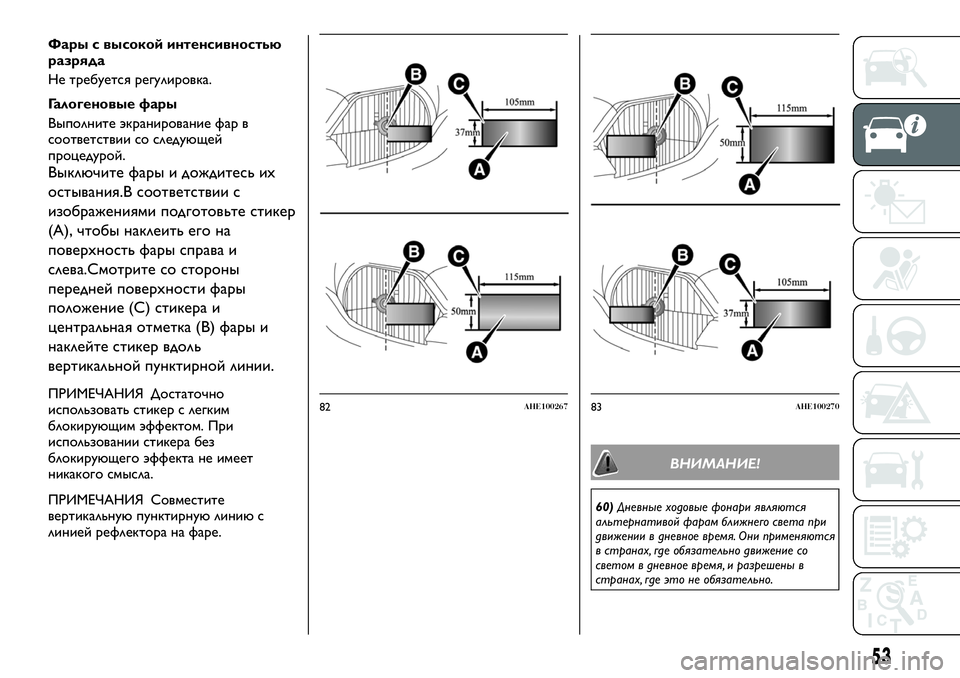

Фары с высокой интенсивностью
разряда
Не требуется регулировка.
Галогеновые фары
Выполните экранирование фар в
соответствии со следующей
процедурой.
Выключите фары и дождитесь их
остывания.В соответствии с
изображениями подготовьте стикер
(А), чтобы наклеить его на
поверхность фары справа и
слева.Смотрите со стороны
передней поверхности фары
положение (С) стикера и
центральная отметка (В) фары и
наклейте стикер вдоль
вертикальной пунктирной линии.
ПРИМЕЧАНИЯ Достаточно
использовать стикер с легким
блокирующим эффектом. При
использовании стикера без
блокирующего эффекта не имеет
никакого смысла.
ПРИМЕЧАНИЯ Совместите
вертикальную пунктирную линию с
линией рефлектора на фаре.
ВНИМАНИЕ!
60)Дневные ходовые фонари являются
альтернативой фарам ближнего света при
движении в дневное время. Они применяются
в странах, где обязательно движение со
светом в дневное время, и разрешены в
странах, где это не обязательно.
82AHE10026783AHE100270
53

61)Дневные ходовые фонари не могут
заменить ближний свет фар при движении в
ночное время или через туннели.
Использование дневных ходовых фонарей
регламентируется правилами дорожного
движения страны, по дорогам которой
выполняется движение. Соблюдайте
требования законодательства.
62)Перед началом движения всегда
выполняйте все требуемые регулировки.
Запрещено выполнять регулировки во время

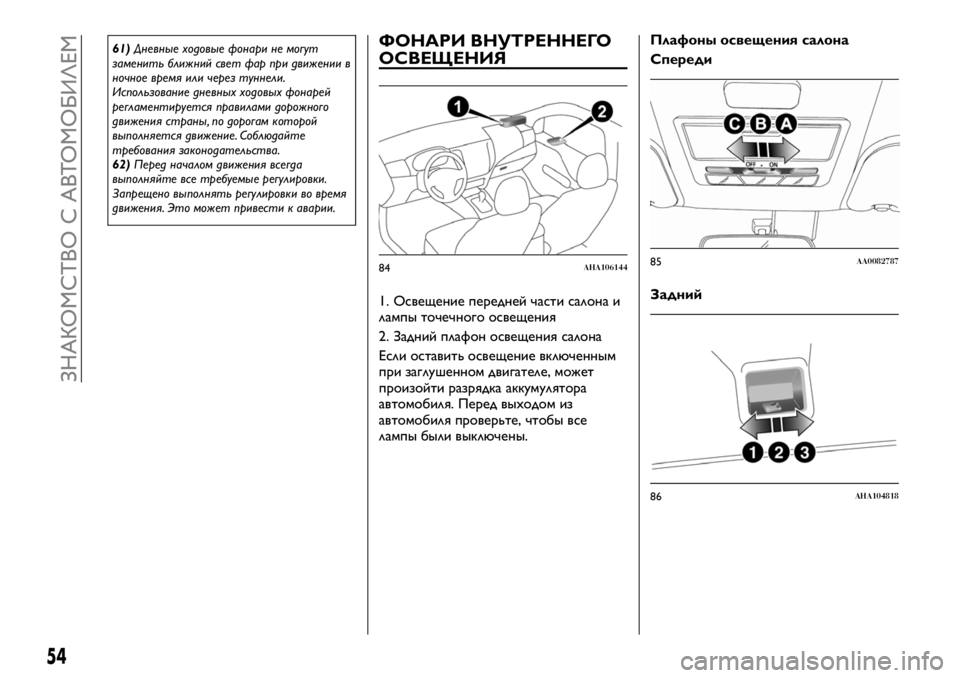

движения. Это может привести к аварии.ФОНАРИ ВНУТРЕННЕГО
ОСВЕЩЕНИЯ
1. Освещение передней части салона и
лампы точечного освещения
2. Задний плафон освещения салона
Если оставить освещение включенным
при заглушенном двигателе, может
произойти разрядка аккумулятора
автомобиля. Перед выходом из
автомобиля проверьте, чтобы все
лампы были выключены.Плафоны освещения салона
Спереди
Задний
84AHA10614485AA0082787
86AHA104818
54
ЗНАКОМСТВО С АВТОМОБИЛЕМ

A — ON (ВКЛ.)
Лампа горит постоянно, независимо
положения дверей.
B — DOOR (функция отключения с
задержкой)
Автомобили без системы бесключевого
доступа:
лампа горит при открытии двери. Она
выключается через 7 секунд после
закрытия всех дверей. Однако лампа
выключается сразу после поворота
замка зажигания в положение ON (все
двери закрыты).
Автомобили с системой
дистанционного управления замками:
лампа горит при открытии двери. Она
выключается через 15 секунд после
закрытия всех дверей. Однако лампа
выключается сразу при всех закрытых
дверях в следующих случаях:
Когда замок зажигания установлен в
положение ON или включен рабочий
режим ON.
Когда для запирания используется
функция центрального замка двери.
Когда для запирания автомобиля
используется ключ дистанционного
отпирания центрального замка или
ключ дистанционного управления
системы бесключевого доступа.
Если автомобиль оборудован
системой бесключевого доступа, когда
для запирания автомобиля используется
функция дистанционного управления
замками дверей.
Функция автоматического отключения:
если лампу оставить включенной при
положении замка зажигания LOCK или
ACC, или в рабочем режиме OFF или
ACC и при открытой двери, то она
погаснет приблизительно через 30
минут. Лампа вновь загорится после
автоматического выключения в
следующих случаях:
Когда замок зажигания установлен в
положение ON или включен рабочий
режим ON.
Когда используется система
дистанционного управления замками
или система бесключевого доступа.
Когда все двери закрыты.C — OFF (ВЫКЛ.)
Лампа гаснет независимо от того, дверь
открыта или закрыта.
ПРИМЕЧАНИЯ Когда для запуска
двигателя был использован ключ, если
ключ извлекается при всех закрытых
дверях, лампа загорается и через
несколько секунд гаснет.
ПРИМЕЧАНИЯ Когда для запуска
двигателя была использована функция
дистанционного управления, если
выбирается режим работы OFF при
всех закрытых дверях, лампа загорается
и гаснет примерно через 15 секунд.
ПРИМЕЧАНИЯ Время до выключения
лампы (задержку) можно настроить. Для
получения подробной информации
обращайтесь к дилерам Fiat.
ПРИМЕЧАНИЯ Функция
автоматического отключения не может
работать если выключатель плафона
освещения салона находится в
положении ON (1). Эту функцию
можно отключить. Для получения
подробной информации обращайтесь к
дилерам Fiat.
87AA0082790
55

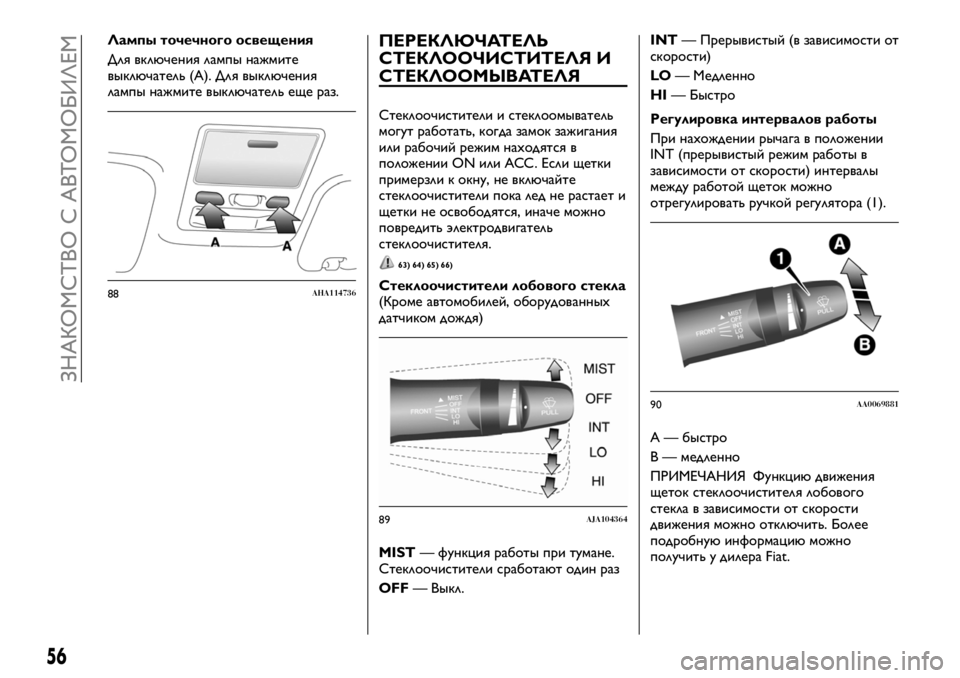

Лампы точечного освещения
Для включения лампы нажмите
выключатель (А). Для выключения
лампы нажмите выключатель еще раз.ПЕРЕКЛЮЧАТЕЛЬ
СТЕКЛООЧИСТИТЕЛЯ И
СТЕКЛООМЫВАТЕЛЯ
Стеклоочистители и стеклоомыватель
могут работать, когда замок зажигания
или рабочий режим находятся в
положении ON или АСС. Если щетки
примерзли к окну, не включайте
стеклоочистители пока лед не растает и
щетки не освободятся, иначе можно
повредить электродвигатель
стеклоочистителя.
63) 64) 65) 66)
Стеклоочистители лобового стекла
(Кроме автомобилей, оборудованных
датчиком дождя)
MIST— функция работы при тумане.
Стеклоочистители сработают один раз
OFF— Выкл.INT— Прерывистый (в зависимости от
скорости)
LO— Медленно
HI— Быстро
Регулировка интервалов работы
При нахождении рычага в положении
INT (прерывистый режим работы в
зависимости от скорости) интервалы
между работой щеток можно
отрегулировать ручкой регулятора (1).
A — быстро
B — медленно
ПРИМЕЧАНИЯ Функцию движения
щеток стеклоочистителя лобового
стекла в зависимости от скорости
движения можно отключить. Более
подробную информацию можно
получить у дилера Fiat.88AHA114736
89AJA104364
90AA0069881
56
ЗНАКОМСТВО С АВТОМОБИЛЕМ

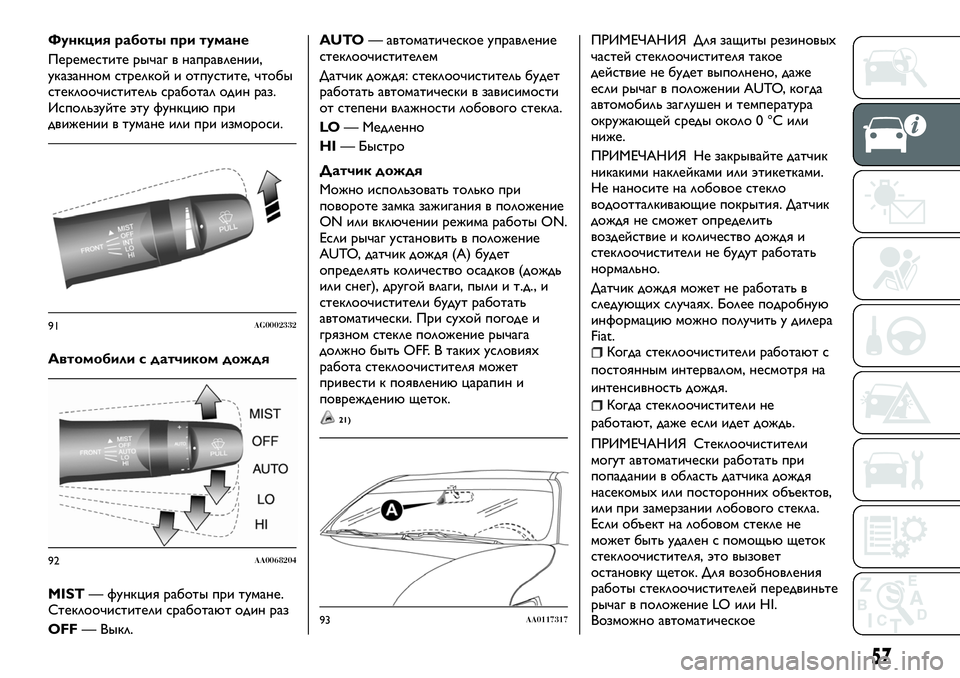

Функция работы при тумане
Переместите рычаг в направлении,
указанном стрелкой и отпустите, чтобы
стеклоочиститель сработал один раз.
Используйте эту функцию при
движении в тумане или при измороси.
Автомобили с датчиком дождя
MIST— функция работы при тумане.
Стеклоочистители сработают один раз
OFF— Выкл.AUTO— автоматическое управление
стеклоочистителем
Датчик дождя: стеклоочиститель будет
работать автоматически в зависимости
от степени влажности лобового стекла.
LO— Медленно
HI— Быстро
Датчик дождя
Можно использовать только при
повороте замка зажигания в положение
ON или включении режима работы ON.
Если рычаг установить в положение
AUTO, датчик дождя (А) будет
определять количество осадков (дождь
или снег), другой влаги, пыли и т.д., и
стеклоочистители будут работать
автоматически. При сухой погоде и
грязном стекле положение рычага
должно быть OFF. В таких условиях
работа стеклоочистителя может
привести к появлению царапин и
повреждению щеток.
21)
ПРИМЕЧАНИЯ Для защиты резиновых
частей стеклоочистителя такое
действие не будет выполнено, даже
если рычаг в положении AUTO, когда
автомобиль заглушен и температура
окружающей среды около 0 °C или
ниже.
ПРИМЕЧАНИЯ Не закрывайте датчик
никакими наклейками или этикетками.
Не наносите на лобовое стекло
водоотталкивающие покрытия. Датчик
дождя не сможет определить
воздействие и количество дождя и
стеклоочистители не будут работать
нормально.
Датчик дождя может не работать в
следующих случаях. Более подробную
информацию можно получить у дилера
Fiat.
Когда стеклоочистители работают с
постоянным интервалом, несмотря на
интенсивность дождя.
Когда стеклоочистители не
работают, даже если идет дождь.
ПРИМЕЧАНИЯ Стеклоочистители
могут автоматически работать при
попадании в область датчика дождя
насекомых или посторонних объектов,
или при замерзании лобового стекла.
Если объект на лобовом стекле не
может быть удален с помощью щеток
стеклоочистителя, это вызовет
остановку щеток. Для возобновления
работы стеклоочистителей передвиньте
рычаг в положение LO или HI.
Возможно автоматическое
91AG0002332
92AA0068204
93AA0117317
57

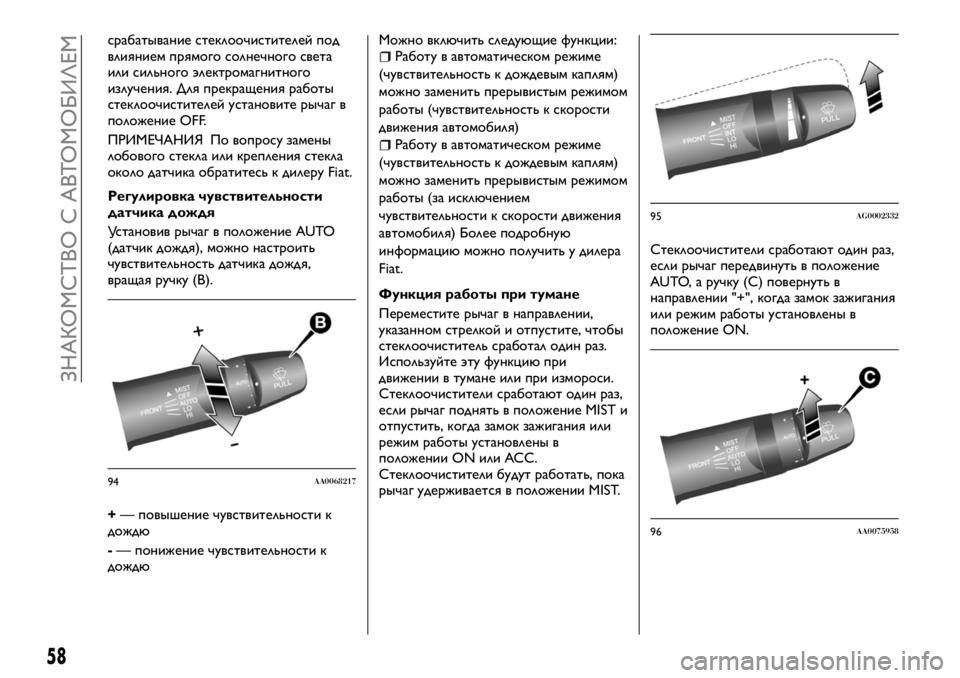

срабатывание стеклоочистителей под
влиянием прямого солнечного света
или сильного электромагнитного
излучения. Для прекращения работы
стеклоочистителей установите рычаг в
положение OFF.
ПРИМЕЧАНИЯ По вопросу замены
лобового стекла или крепления стекла
около датчика обратитесь к дилеру Fiat.
Регулировка чувствительности
датчика дождя
Установив рычаг в положение AUTO
(датчик дождя), можно настроить
чувствительность датчика дождя,
вращая ручку (В).
+— повышение чувствительности к
дождю
-— понижение чувствительности к
дождюМожно включить следующие функции:Работу в автоматическом режиме
(чувствительность к дождевым каплям)
можно заменить прерывистым режимом
работы (чувствительность к скорости
движения автомобиля)
Работу в автоматическом режиме
(чувствительность к дождевым каплям)
можно заменить прерывистым режимом
работы (за исключением
чувствительности к скорости движения
автомобиля) Более подробную
информацию можно получить у дилера
Fiat.
Функция работы при тумане
Переместите рычаг в направлении,
указанном стрелкой и отпустите, чтобы
стеклоочиститель сработал один раз.
Используйте эту функцию при
движении в тумане или при измороси.
Стеклоочистители сработают один раз,
если рычаг поднять в положение MIST и
отпустить, когда замок зажигания или
режим работы установлены в
положении ON или ACC.
Стеклоочистители будут работать, пока
рычаг удерживается в положении MIST.Стеклоочистители сработают один раз,
если рычаг передвинуть в положение
AUTO, а ручку (С) повернуть в
направлении "+", когда замок зажигания
или режим работы установлены в
положение ON.
94AA0068217
95AG0002332
96AA0075958
58
ЗНАКОМСТВО С АВТОМОБИЛЕМ
