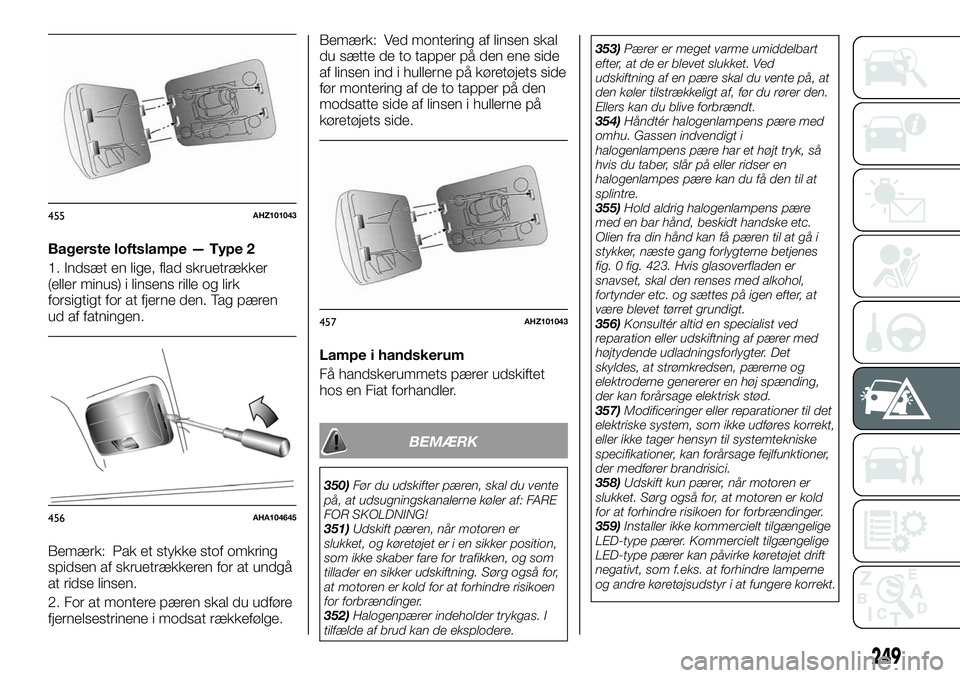

Bagerste loftslampe — Type 2
1. Indsæt en lige, flad skruetrækker
(eller minus) i linsens rille og lirk
forsigtigt for at fjerne den. Tag pæren
ud af fatningen.
Bemærk: Pak et stykke stof omkring
spidsen af skruetrækkeren for at undgå
at ridse linsen.
2. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.Bemærk: Ved montering af linsen skal
du sætte de to tapper på den ene side
af linsen ind i hullerne på køretøjets side
før montering af de to tapper på den
modsatte side af linsen i hullerne på
køretøjets side.
Lampe i handskerum
Få handskerummets pærer udskiftet
hos en Fiat forhandler.
BEMÆRK
350)Før du udskifter pæren, skal du vente
på, at udsugningskanalerne køler af: FARE
FOR SKOLDNING!
351)Udskift pæren, når motoren er
slukket, og køretøjet er i en sikker position,
som ikke skaber fare for trafikken, og som
tillader en sikker udskiftning. Sørg også for,
at motoren er kold for at forhindre risikoen
for forbrændinger.
352)Halogenpærer indeholder trykgas. I
tilfælde af brud kan de eksplodere.353)Pærer er meget varme umiddelbart
efter, at de er blevet slukket. Ved
udskiftning af en pære skal du vente på, at
den køler tilstrækkeligt af, før du rører den.
Ellers kan du blive forbrændt.
354)Håndtér halogenlampens pære med
omhu. Gassen indvendigt i
halogenlampens pære har et højt tryk, så
hvis du taber, slår på eller ridser en
halogenlampes pære kan du få den til at
splintre.
355)Hold aldrig halogenlampens pære
med en bar hånd, beskidt handske etc.
Olien fra din hånd kan få pæren til at gå i
stykker, næste gang forlygterne betjenes
fig. 0 fig. 423. Hvis glasoverfladen er
snavset, skal den renses med alkohol,
fortynder etc. og sættes på igen efter, at
være blevet tørret grundigt.
356)Konsultér altid en specialist ved
reparation eller udskiftning af pærer med
højtydende udladningsforlygter. Det
skyldes, at strømkredsen, pærerne og
elektroderne genererer en høj spænding,
der kan forårsage elektrisk stød.
357)Modificeringer eller reparationer til det
elektriske system, som ikke udføres korrekt,
eller ikke tager hensyn til systemtekniske
specifikationer, kan forårsage fejlfunktioner,
der medfører brandrisici.
358)Udskift kun pærer, når motoren er
slukket. Sørg også for, at motoren er kold
for at forhindre risikoen for forbrændinger.
359)Installer ikke kommercielt tilgængelige
LED-type pærer. Kommercielt tilgængelige
LED-type pærer kan påvirke køretøjet drift
negativt, som f.eks. at forhindre lamperne
og andre køretøjsudstyr i at fungere korrekt.
455AHZ101043
456AHA104645
457AHZ101043
249

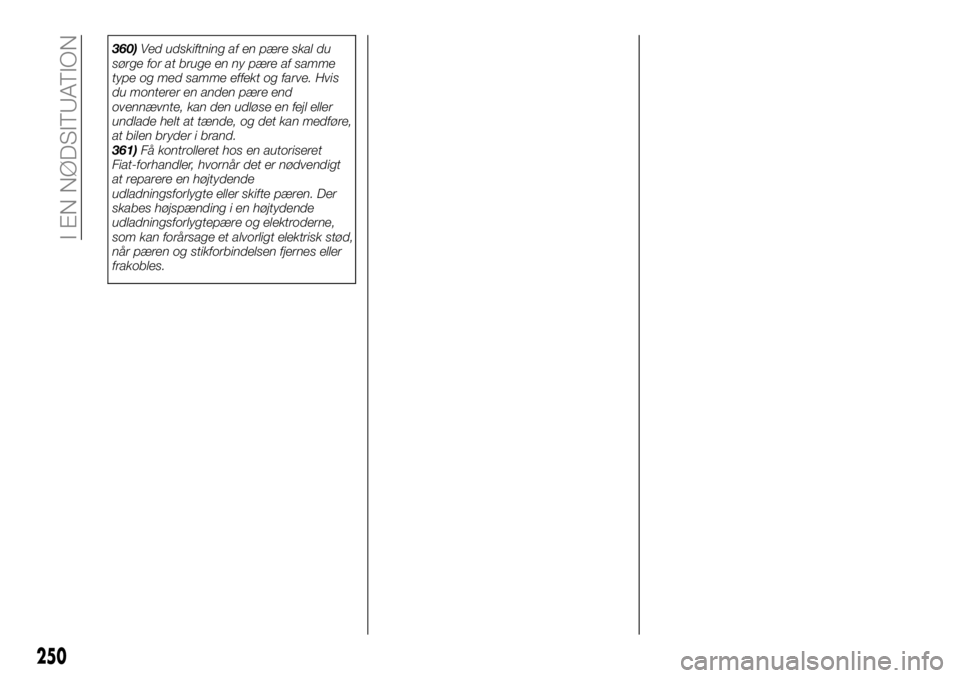

360)Ved udskiftning af en pære skal du
sørge for at bruge en ny pære af samme
type og med samme effekt og farve. Hvis
du monterer en anden pære end
ovennævnte, kan den udløse en fejl eller
undlade helt at tænde, og det kan medføre,
at bilen bryder i brand.
361)Få kontrolleret hos en autoriseret
Fiat-forhandler, hvornår det er nødvendigt
at reparere en højtydende
udladningsforlygte eller skifte pæren. Der
skabes højspænding i en højtydende
udladningsforlygtepære og elektroderne,
som kan forårsage et alvorligt elektrisk stød,
når pæren og stikforbindelsen fjernes eller
frakobles.
250

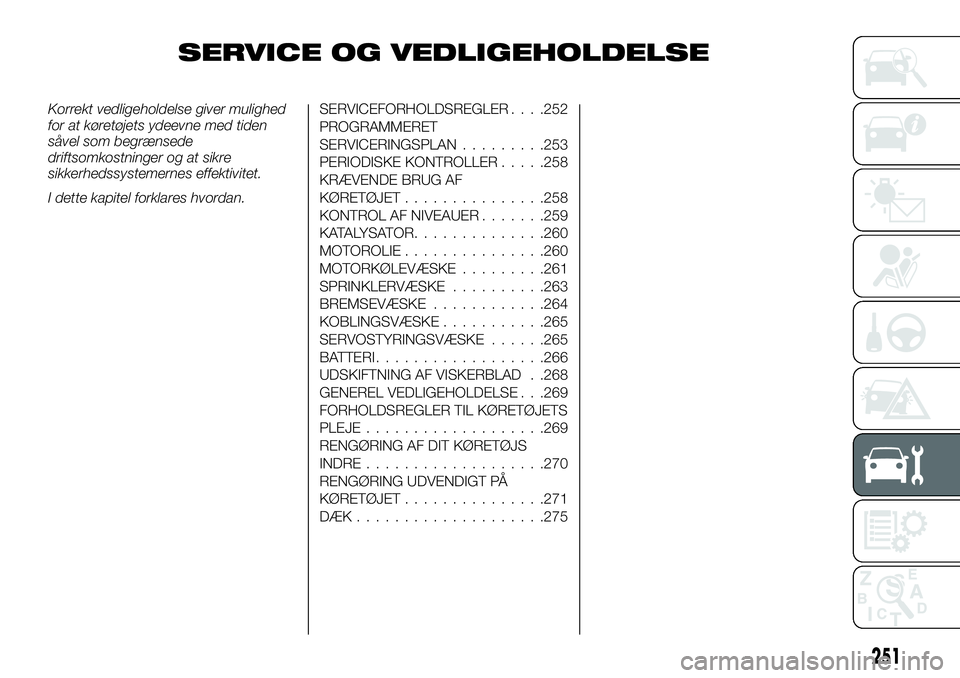

I EN NØDSITUATION

SERVICE OG VEDLIGEHOLDELSE
Korrekt vedligeholdelse giver mulighed
for at køretøjets ydeevne med tiden
såvel som begrænsede
driftsomkostninger og at sikre
sikkerhedssystemernes effektivitet.
I dette kapitel forklares hvordan.SERVICEFORHOLDSREGLER. . . .252
PROGRAMMERET
SERVICERINGSPLAN.........253
PERIODISKE KONTROLLER.....258
KRÆVENDE BRUG AF
KØRETØJET...............258
KONTROL AF NIVEAUER.......259
KATALYSATOR..............260
MOTOROLIE...............260
MOTORKØLEVÆSKE.........261
SPRINKLERVÆSKE..........263
BREMSEVÆSKE............264
KOBLINGSVÆSKE...........265
SERVOSTYRINGSVÆSKE......265
BATTERI..................266
UDSKIFTNING AF VISKERBLAD . .268
GENEREL VEDLIGEHOLDELSE . . .269
FORHOLDSREGLER TIL KØRETØJETS
PLEJE...................269
RENGØRING AF DIT KØRETØJS
INDRE...................270
RENGØRING UDVENDIGT PÅ
KØRETØJET...............271
DÆK....................275
251

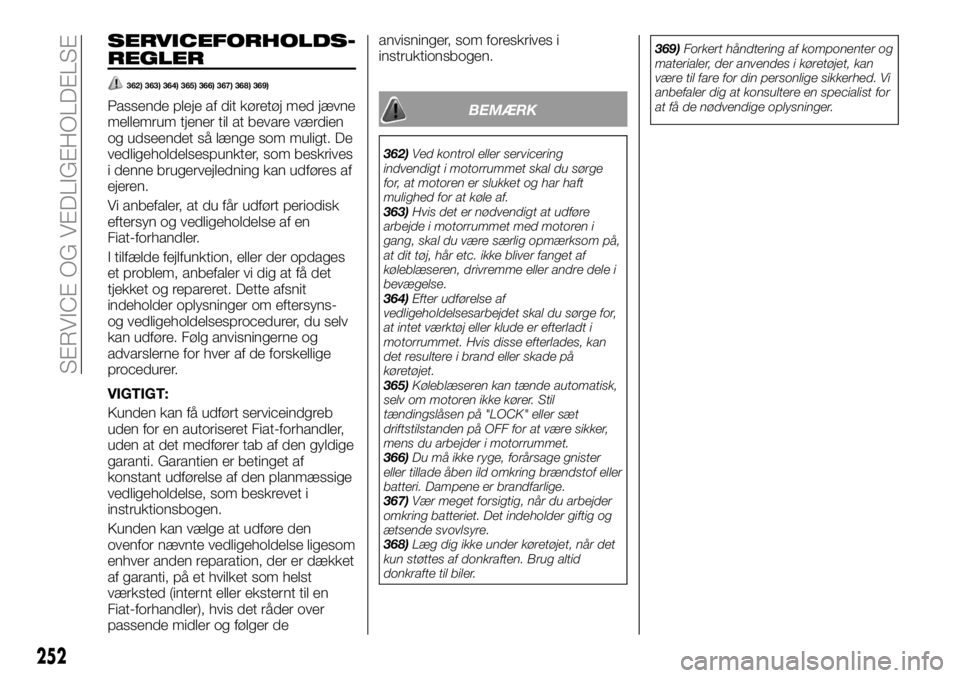

SERVICEFORHOLDS-
REGLER
362) 363) 364) 365) 366) 367) 368) 369)
Passende pleje af dit køretøj med jævne
mellemrum tjener til at bevare værdien
og udseendet så længe som muligt. De
vedligeholdelsespunkter, som beskrives
i denne brugervejledning kan udføres af
ejeren.
Vi anbefaler, at du får udført periodisk
eftersyn og vedligeholdelse af en
Fiat-forhandler.
I tilfælde fejlfunktion, eller der opdages
et problem, anbefaler vi dig at få det
tjekket og repareret. Dette afsnit
indeholder oplysninger om eftersyns-
og vedligeholdelsesprocedurer, du selv
kan udføre. Følg anvisningerne og
advarslerne for hver af de forskellige
procedurer.
VIGTIGT:
Kunden kan få udført serviceindgreb
uden for en autoriseret Fiat-forhandler,
uden at det medfører tab af den gyldige
garanti. Garantien er betinget af
konstant udførelse af den planmæssige
vedligeholdelse, som beskrevet i
instruktionsbogen.
Kunden kan vælge at udføre den
ovenfor nævnte vedligeholdelse ligesom
enhver anden reparation, der er dækket
af garanti, på et hvilket som helst
værksted (internt eller eksternt til en
Fiat-forhandler), hvis det råder over
passende midler og følger deanvisninger, som foreskrives i
instruktionsbogen.BEMÆRK
362)Ved kontrol eller servicering
indvendigt i motorrummet skal du sørge
for, at motoren er slukket og har haft
mulighed for at køle af.
363)Hvis det er nødvendigt at udføre
arbejde i motorrummet med motoren i
gang, skal du være særlig opmærksom på,
at dit tøj, hår etc. ikke bliver fanget af
køleblæseren, drivremme eller andre dele i
bevægelse.
364)Efter udførelse af
vedligeholdelsesarbejdet skal du sørge for,
at intet værktøj eller klude er efterladt i
motorrummet. Hvis disse efterlades, kan
det resultere i brand eller skade på
køretøjet.
365)Køleblæseren kan tænde automatisk,
selv om motoren ikke kører. Stil
tændingslåsen på "LOCK" eller sæt
driftstilstanden på OFF for at være sikker,
mens du arbejder i motorrummet.
366)Du må ikke ryge, forårsage gnister
eller tillade åben ild omkring brændstof eller
batteri. Dampene er brandfarlige.
367)Vær meget forsigtig, når du arbejder
omkring batteriet. Det indeholder giftig og
ætsende svovlsyre.
368)Læg dig ikke under køretøjet, når det
kun støttes af donkraften. Brug altid
donkrafte til biler.369)Forkert håndtering af komponenter og
materialer, der anvendes i køretøjet, kan
være til fare for din personlige sikkerhed. Vi
anbefaler dig at konsultere en specialist for
at få de nødvendige oplysninger.
252
SERVICE OG VEDLIGEHOLDELSE

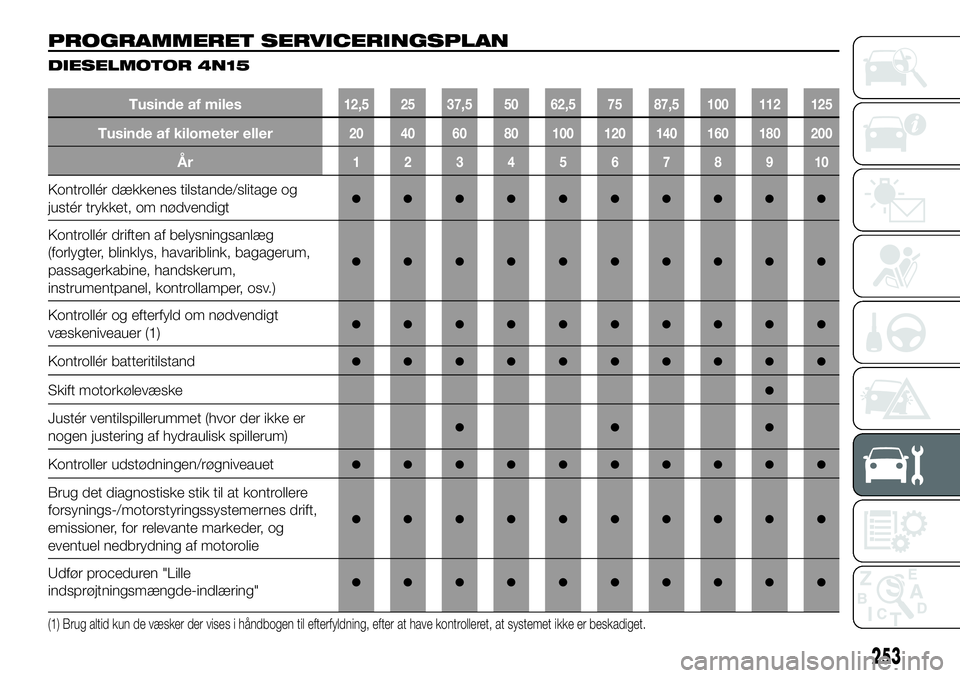

PROGRAMMERET SERVICERINGSPLAN
DIESELMOTOR 4N15
Tusinde af miles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Tusinde af kilometer eller20 40 60 80 100 120 140 160 180 200
År12345678910
Kontrollér dækkenes tilstande/slitage og
justér trykket, om nødvendigt●●●●●●●●●●
Kontrollér driften af belysningsanlæg
(forlygter, blinklys, havariblink, bagagerum,
passagerkabine, handskerum,
instrumentpanel, kontrollamper, osv.)
●●●●●●●●●●
Kontrollér og efterfyld om nødvendigt
væskeniveauer (1)●●●●●●●●●●
Kontrollér batteritilstand●●●●●●●●●●
Skift motorkølevæske●
Justér ventilspillerummet (hvor der ikke er
nogen justering af hydraulisk spillerum)●●●
Kontroller udstødningen/røgniveauet●●●●●●●●●●
Brug det diagnostiske stik til at kontrollere
forsynings-/motorstyringssystemernes drift,
emissioner, for relevante markeder, og
eventuel nedbrydning af motorolie
●●●●●●●●●●
Udfør proceduren "Lille
indsprøjtningsmængde-indlæring"●●●●●●●●●●
(1) Brug altid kun de væsker der vises i håndbogen til efterfyldning, efter at have kontrolleret, at systemet ikke er beskadiget.
253

Tusinde af miles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Tusinde af kilometer eller20 40 60 80 100 120 140 160 180 200
År12345678910
Smør de relevante punkter i
transmissionsakslen●●●●●●●●●●
Efterse tilstanden for: undervognens
beskyttelse, rør og slanger (udstødning,
brændstofsystem), gummielementer (sko,
muffer, bøsninger osv.)
●●●●●●●●●●
Kontrollér visuelt integriteten af styretøjets
komponenter og deres fastgørelser
(herunder pakninger og dæksler)
●●●●●●●●●●
Kontrollér visuelt tilstanden for
turbokompressorens fleksible luftindtags
sammenkoblinger og olieledninger (hvor
monteret)
●●●●●
Kontrollér viskerbladets position/slitage på
forrude/bagrude●●●●●
Kontrollér funktionen af vinduesvisker-/
sprinklersystemet og juster vandstrålerne,
om nødvendigt
●●●●●
Kontroller motorhjelmen og
bagagerumsklappens låse for renlighed,
samt renlighed og smøringstilstand af
ophæng
●●●●●
254
SERVICE OG VEDLIGEHOLDELSE

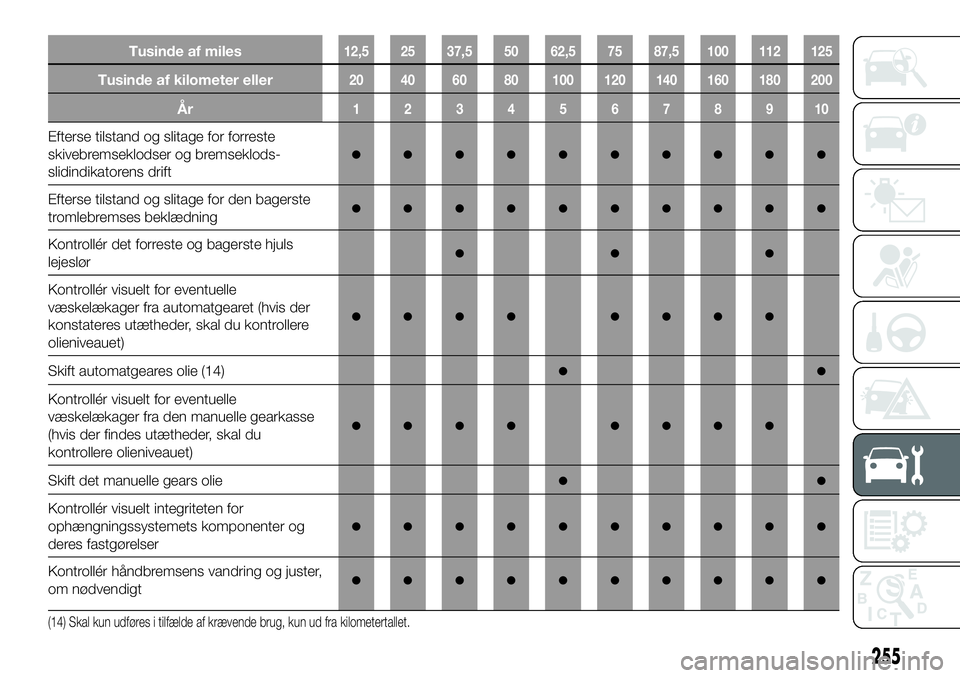

Tusinde af miles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Tusinde af kilometer eller20 40 60 80 100 120 140 160 180 200
År12345678910
Efterse tilstand og slitage for forreste
skivebremseklodser og bremseklods-
slidindikatorens drift
●●●●●●●●●●
Efterse tilstand og slitage for den bagerste
tromlebremses beklædning●●●●●●●●●●
Kontrollér det forreste og bagerste hjuls
lejeslør●●●
Kontrollér visuelt for eventuelle
væskelækager fra automatgearet (hvis der
konstateres utætheder, skal du kontrollere
olieniveauet)
●●●● ●●●●
Skift automatgeares olie (14)●●
Kontrollér visuelt for eventuelle
væskelækager fra den manuelle gearkasse
(hvis der findes utætheder, skal du
kontrollere olieniveauet)
●●●● ●●●●
Skift det manuelle gears olie●●
Kontrollér visuelt integriteten for
ophængningssystemets komponenter og
deres fastgørelser
●●●●●●●●●●
Kontrollér håndbremsens vandring og juster,
om nødvendigt●●●●●●●●●●
(14) Skal kun udføres i tilfælde af krævende brug, kun ud fra kilometertallet.
255

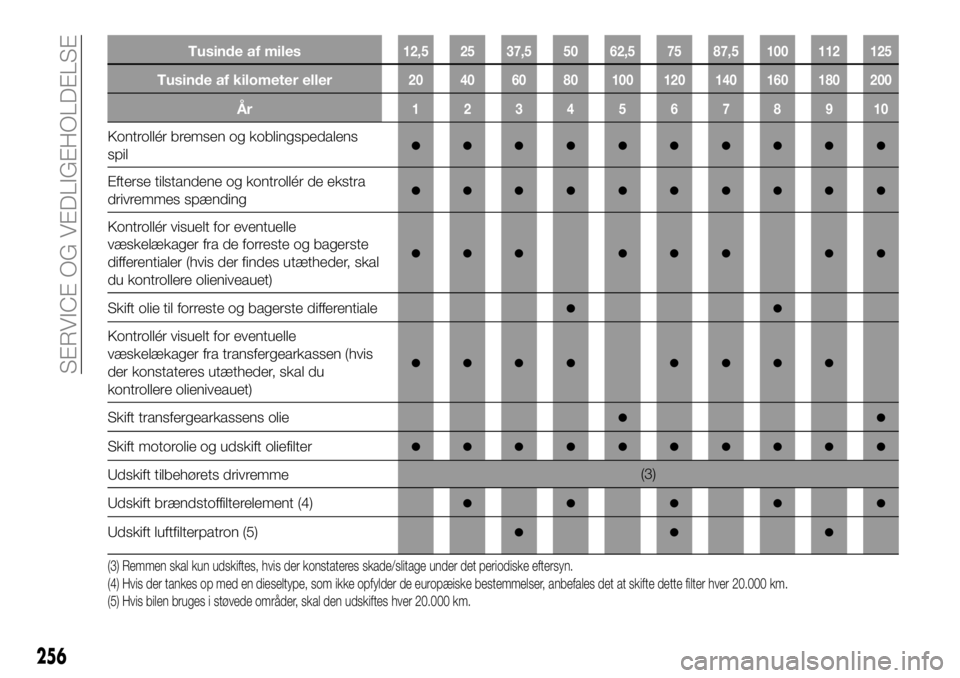

Tusinde af miles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Tusinde af kilometer eller20 40 60 80 100 120 140 160 180 200
År12345678910
Kontrollér bremsen og koblingspedalens
spil●●●●●●●●●●
Efterse tilstandene og kontrollér de ekstra
drivremmes spænding●●●●●●●●●●
Kontrollér visuelt for eventuelle
væskelækager fra de forreste og bagerste
differentialer (hvis der findes utætheder, skal
du kontrollere olieniveauet)
●●● ●●● ●●
Skift olie til forreste og bagerste differentiale●●
Kontrollér visuelt for eventuelle
væskelækager fra transfergearkassen (hvis
der konstateres utætheder, skal du
kontrollere olieniveauet)
●●●● ●●●●
Skift transfergearkassens olie●●
Skift motorolie og udskift oliefilter●●●●●●●●●●
Udskift tilbehørets drivremme(3)
Udskift brændstoffilterelement (4)
●●●●●
Udskift luftfilterpatron (5)●●●
(3) Remmen skal kun udskiftes, hvis der konstateres skade/slitage under det periodiske eftersyn.
(4) Hvis der tankes op med en dieseltype, som ikke opfylder de europæiske bestemmelser, anbefales det at skifte dette filter hver 20.000 km.
(5) Hvis bilen bruges i støvede områder, skal den udskiftes hver 20.000 km.
256
SERVICE OG VEDLIGEHOLDELSE

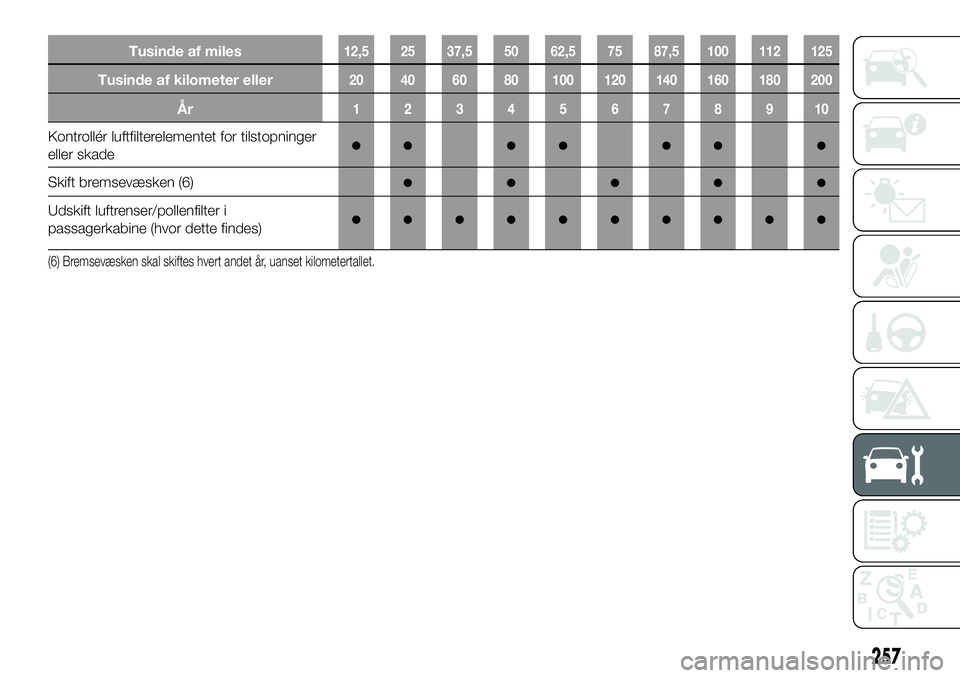

Tusinde af miles12,5 25 37,5 50 62,5 75 87,5 100 112 125
Tusinde af kilometer eller20 40 60 80 100 120 140 160 180 200
År12345678910
Kontrollér luftfilterelementet for tilstopninger
eller skade●● ●● ●● ●
Skift bremsevæsken (6)●●●●●
Udskift luftrenser/pollenfilter i
passagerkabine (hvor dette findes)●●●●●●●●●●
(6) Bremsevæsken skal skiftes hvert andet år, uanset kilometertallet.
257

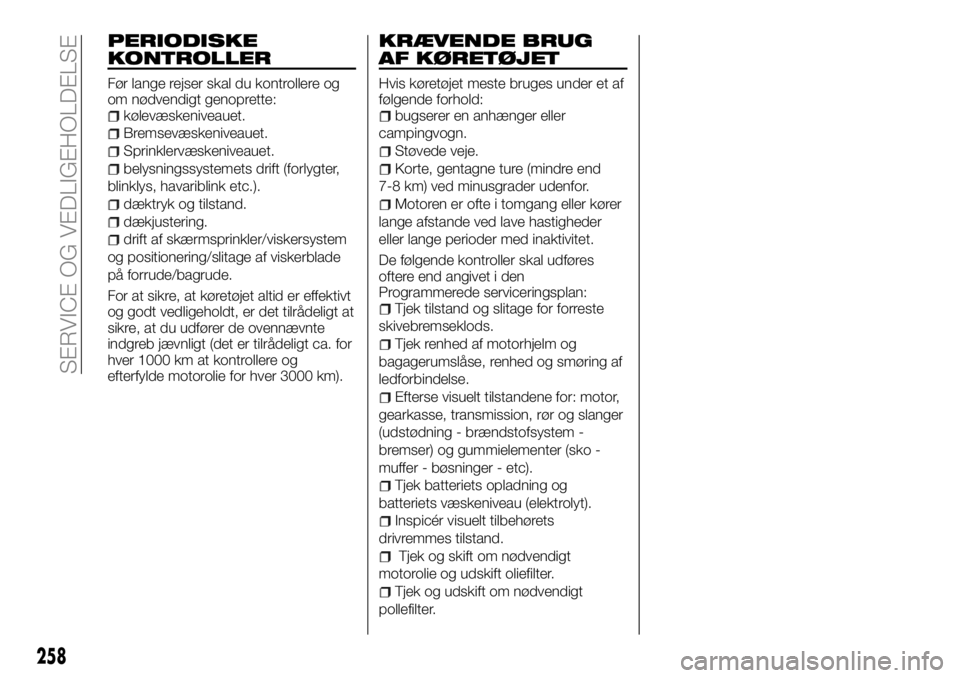

PERIODISKE
KONTROLLER
Før lange rejser skal du kontrollere og
om nødvendigt genoprette:
kølevæskeniveauet.
Bremsevæskeniveauet.
Sprinklervæskeniveauet.
belysningssystemets drift (forlygter,
blinklys, havariblink etc.).
dæktryk og tilstand.
dækjustering.
drift af skærmsprinkler/viskersystem
og positionering/slitage af viskerblade
på forrude/bagrude.
For at sikre, at køretøjet altid er effektivt
og godt vedligeholdt, er det tilrådeligt at
sikre, at du udfører de ovennævnte
indgreb jævnligt (det er tilrådeligt ca. for
hver 1000 km at kontrollere og
efterfylde motorolie for hver 3000 km).
KRÆVENDE BRUG
AF KØRETØJET
Hvis køretøjet meste bruges under et af
følgende forhold:
bugserer en anhænger eller
campingvogn.
Støvede veje.
Korte, gentagne ture (mindre end
7-8 km) ved minusgrader udenfor.
Motoren er ofte i tomgang eller kører
lange afstande ved lave hastigheder
eller lange perioder med inaktivitet.
De følgende kontroller skal udføres
oftere end angivet i den
Programmerede serviceringsplan:
Tjek tilstand og slitage for forreste
skivebremseklods.
Tjek renhed af motorhjelm og
bagagerumslåse, renhed og smøring af
ledforbindelse.
Efterse visuelt tilstandene for: motor,
gearkasse, transmission, rør og slanger
(udstødning - brændstofsystem -
bremser) og gummielementer (sko -
muffer - bøsninger - etc).
Tjek batteriets opladning og
batteriets væskeniveau (elektrolyt).
Inspicér visuelt tilbehørets
drivremmes tilstand.
Tjek og skift om nødvendigt
motorolie og udskift oliefilter.
Tjek og udskift om nødvendigt
pollefilter.
258
SERVICE OG VEDLIGEHOLDELSE
