FIAT FULLBACK 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

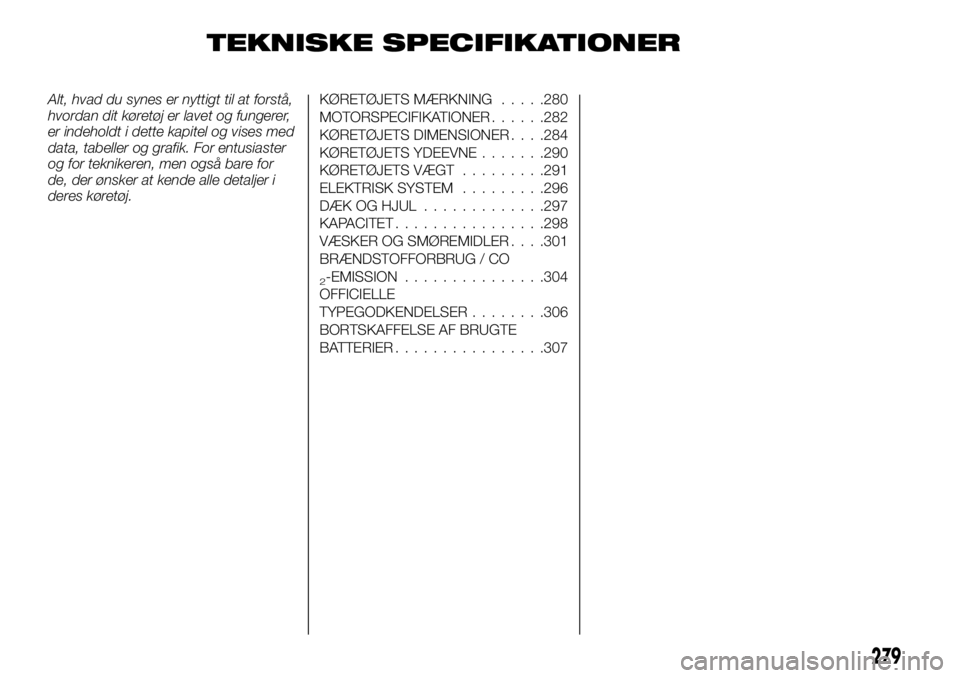

TEKNISKE SPECIFIKATIONER
Alt, hvad du synes er nyttigt til at forstå,
hvordan dit køretøj er lavet og fungerer,
er indeholdt i dette kapitel og vises med
data, tabeller og grafik. For entusiaster
og for teknikeren, men også bare for
de, der ønsker at kende alle detaljer i
deres køretøj.KØRETØJETS MÆRKNING.....280
MOTORSPECIFIKATIONER......282
KØRETØJETS DIMENSIONER. . . .284
KØRETØJETS YDEEVNE.......290
KØRETØJETS VÆGT.........291
ELEKTRISK SYSTEM.........296
DÆK OG HJUL.............297
KAPACITET................298
VÆSKER OG SMØREMIDLER. . . .301
BRÆNDSTOFFORBRUG / CO
2-EMISSION...............304
OFFICIELLE
TYPEGODKENDELSER........306
BORTSKAFFELSE AF BRUGTE
BATTERIER................307
279

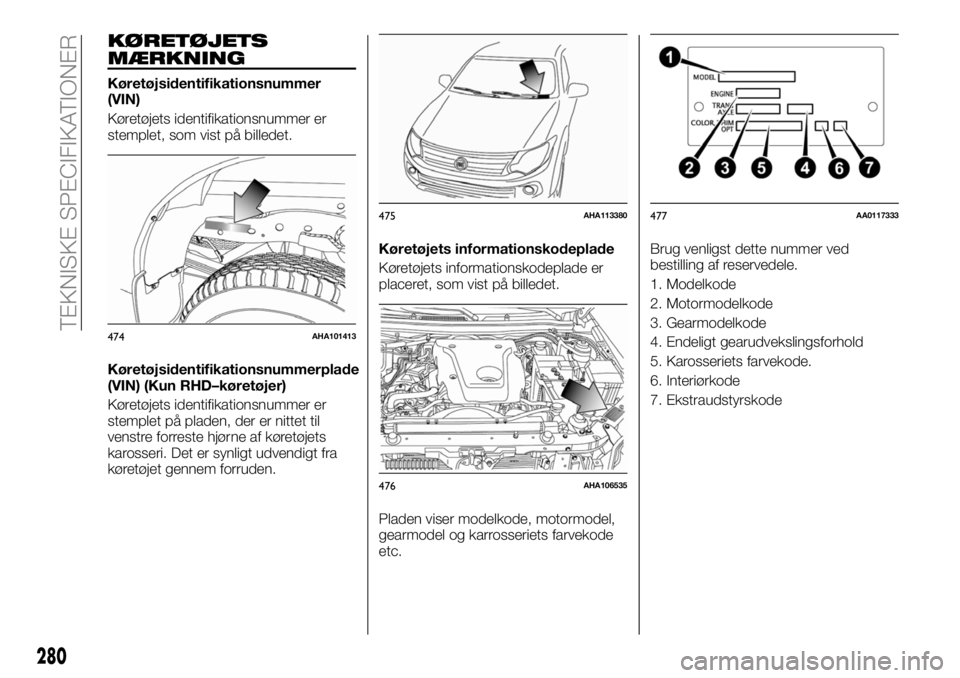

KØRETØJETS
MÆRKNING
Køretøjsidentifikationsnummer
(VIN)
Køretøjets identifikationsnummer er
stemplet, som vist på billedet.
Køretøjsidentifikationsnummerplade
(VIN) (Kun RHD–køretøjer)
Køretøjets identifikationsnummer er
stemplet på pladen, der er nittet til
venstre forreste hjørne af køretøjets
karosseri. Det er synligt udvendigt fra
køretøjet gennem forruden.Køretøjets informationskodeplade
Køretøjets informationskodeplade er
placeret, som vist på billedet.
Pladen viser modelkode, motormodel,
gearmodel og karrosseriets farvekode
etc.Brug venligst dette nummer ved
bestilling af reservedele.
1. Modelkode
2. Motormodelkode
3. Gearmodelkode
4. Endeligt gearudvekslingsforhold
5. Karosseriets farvekode.
6. Interiørkode
7. Ekstraudstyrskode
474AHA101413
475AHA113380
476AHA106535
477AA0117333
280
TEKNISKE SPECIFIKATIONER

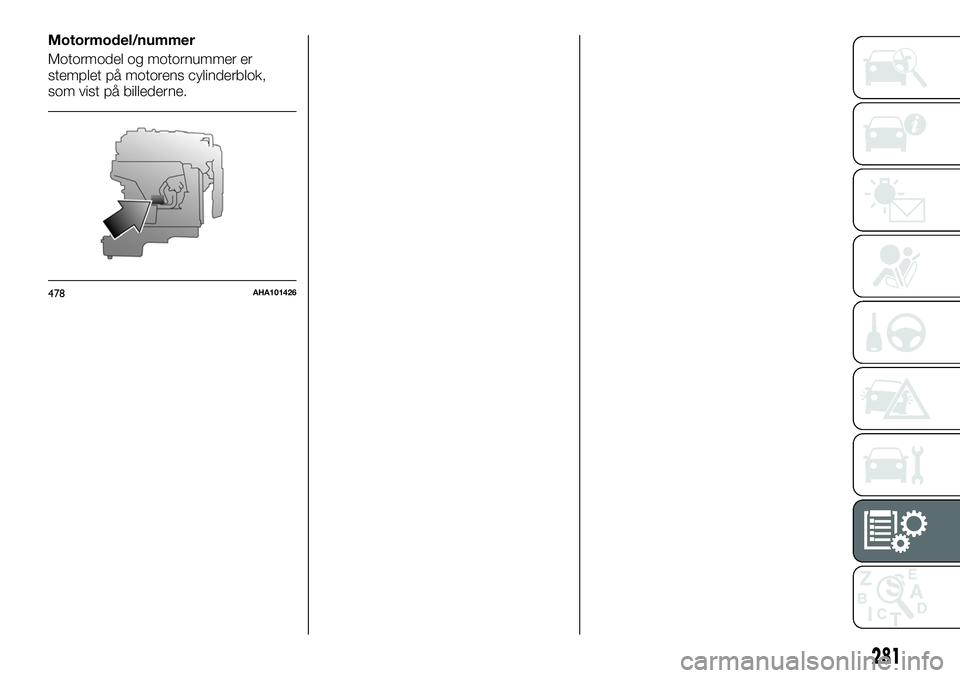

Motormodel/nummer
Motormodel og motornummer er
stemplet på motorens cylinderblok,
som vist på billederne.
478AHA101426
281

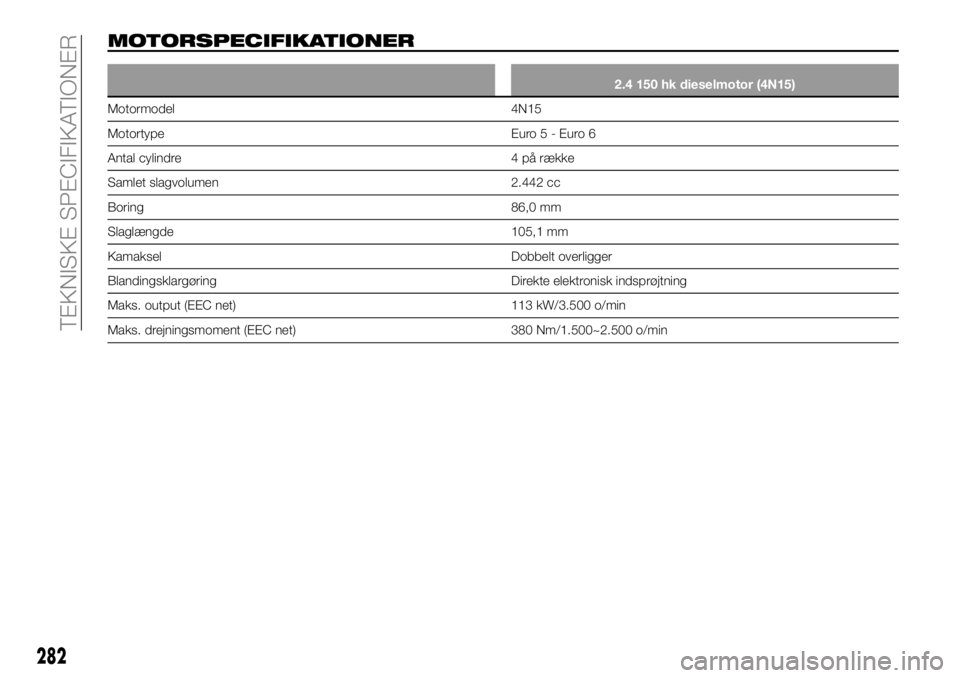

MOTORSPECIFIKATIONER
2.4 150 hk dieselmotor (4N15)
Motormodel 4N15
Motortype Euro5-Euro6
Antal cylindre 4 på række
Samlet slagvolumen 2.442 cc
Boring 86,0 mm
Slaglængde 105,1 mm
Kamaksel Dobbelt overligger
Blandingsklargøring Direkte elektronisk indsprøjtning
Maks. output (EEC net) 113 kW/3.500 o/min
Maks. drejningsmoment (EEC net) 380 Nm/1.500~2.500 o/min
282
TEKNISKE SPECIFIKATIONER

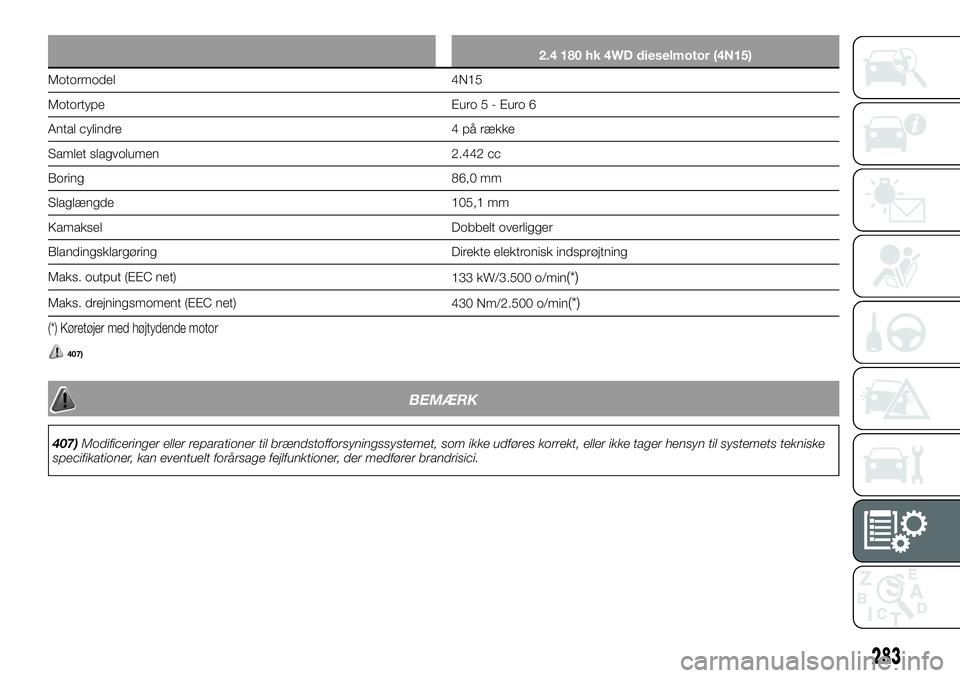

2.4 180 hk 4WD dieselmotor (4N15)
Motormodel 4N15
Motortype Euro5-Euro6
Antal cylindre 4 på række
Samlet slagvolumen 2.442 cc
Boring 86,0 mm
Slaglængde 105,1 mm
Kamaksel Dobbelt overligger
Blandingsklargøring Direkte elektronisk indsprøjtning
Maks. output (EEC net)
133 kW/3.500 o/min
(*)
Maks. drejningsmoment (EEC net)
430 Nm/2.500 o/min(*)
(*) Køretøjer med højtydende motor
407)
BEMÆRK
407)Modificeringer eller reparationer til brændstofforsyningssystemet, som ikke udføres korrekt, eller ikke tager hensyn til systemets tekniske
specifikationer, kan eventuelt forårsage fejlfunktioner, der medfører brandrisici.
283

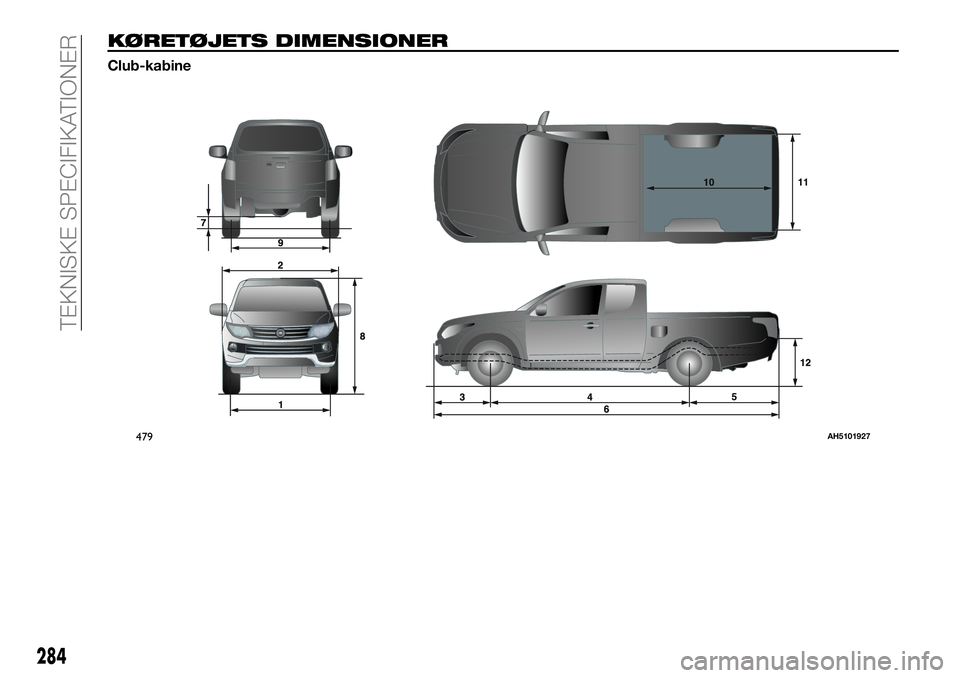

KØRETØJETS DIMENSIONER
Club-kabine
479AH5101927
284
TEKNISKE SPECIFIKATIONER

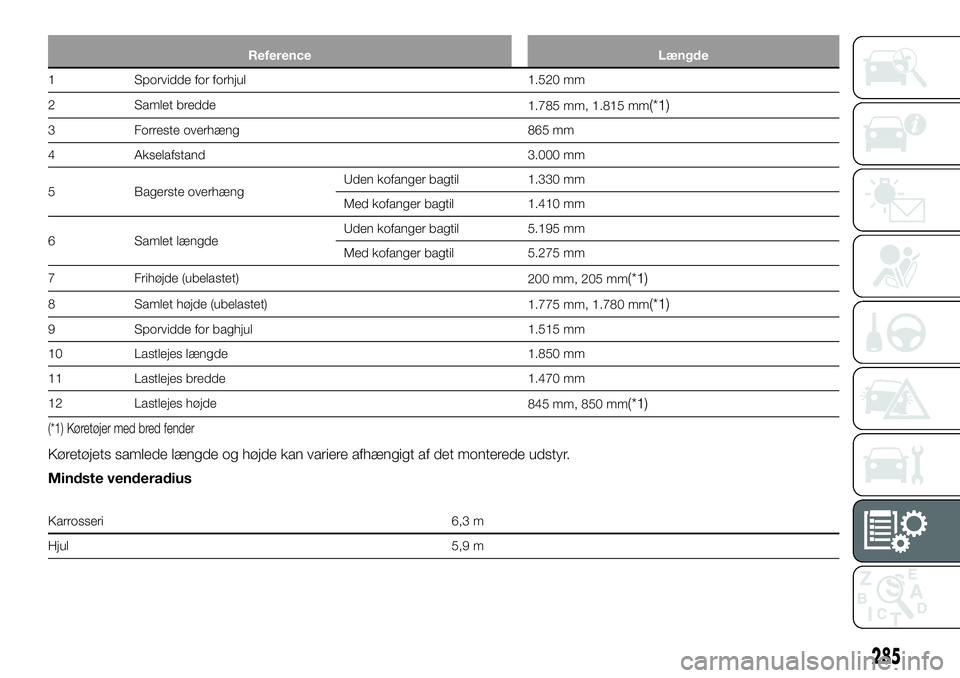

Reference Længde
1 Sporvidde for forhjul 1.520 mm
2 Samlet bredde
1.785 mm, 1.815 mm
(*1)
3 Forreste overhæng 865 mm
4 Akselafstand 3.000 mm
5 Bagerste overhængUden kofanger bagtil 1.330 mm
Med kofanger bagtil 1.410 mm
6 Samlet længdeUden kofanger bagtil 5.195 mm
Med kofanger bagtil 5.275 mm
7 Frihøjde (ubelastet)
200 mm, 205 mm
(*1)
8 Samlet højde (ubelastet)
1.775 mm, 1.780 mm(*1)
9 Sporvidde for baghjul 1.515 mm
10 Lastlejes længde 1.850 mm
11 Lastlejes bredde 1.470 mm
12 Lastlejes højde
845 mm, 850 mm
(*1)
(*1) Køretøjer med bred fender
Køretøjets samlede længde og højde kan variere afhængigt af det monterede udstyr.
Mindste venderadius
Karrosseri 6,3 m
Hjul 5,9 m
285

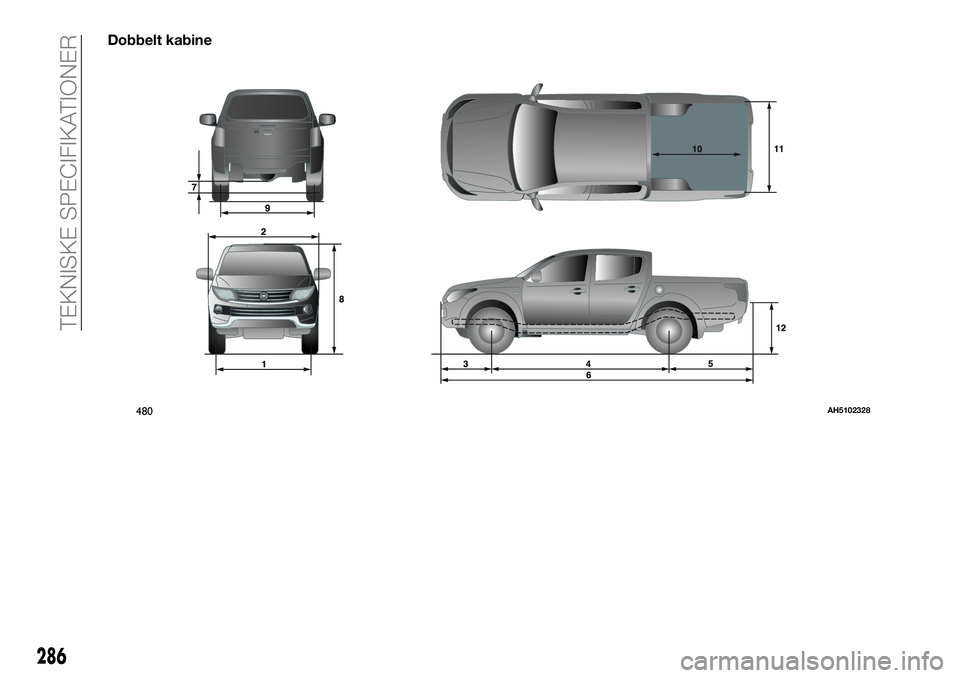

Dobbelt kabine
480AH5102328
286
TEKNISKE SPECIFIKATIONER

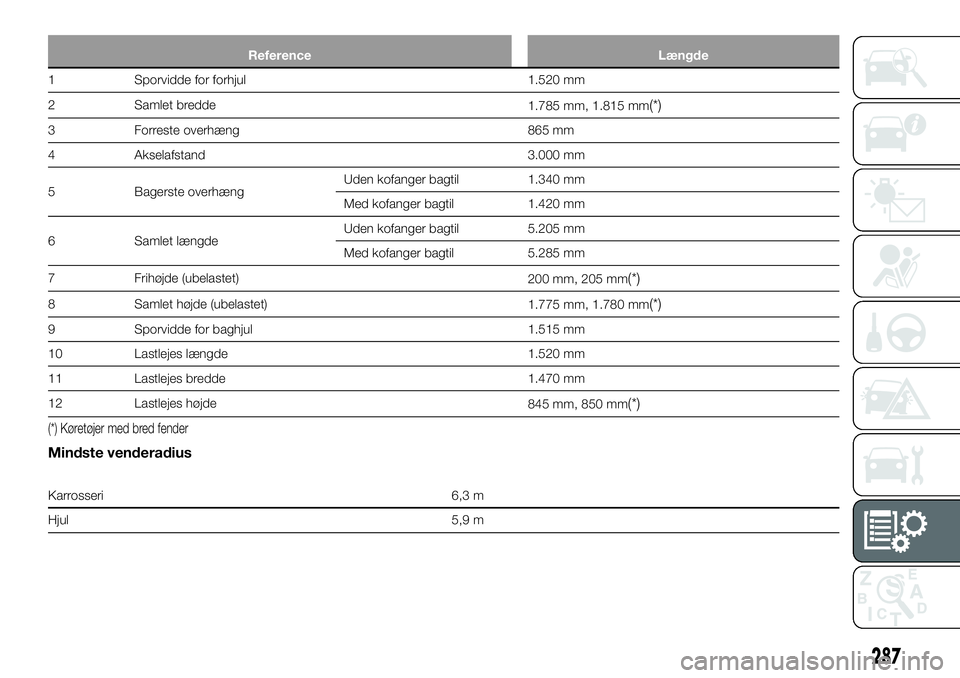

Reference Længde
1 Sporvidde for forhjul 1.520 mm
2 Samlet bredde
1.785 mm, 1.815 mm
(*)
3 Forreste overhæng 865 mm
4 Akselafstand 3.000 mm
5 Bagerste overhængUden kofanger bagtil 1.340 mm
Med kofanger bagtil 1.420 mm
6 Samlet længdeUden kofanger bagtil 5.205 mm
Med kofanger bagtil 5.285 mm
7 Frihøjde (ubelastet)
200 mm, 205 mm
(*)
8 Samlet højde (ubelastet)
1.775 mm, 1.780 mm(*)
9 Sporvidde for baghjul 1.515 mm
10 Lastlejes længde 1.520 mm
11 Lastlejes bredde 1.470 mm
12 Lastlejes højde
845 mm, 850 mm
(*)
(*) Køretøjer med bred fender
Mindste venderadius
Karrosseri 6,3 m
Hjul 5,9 m
287

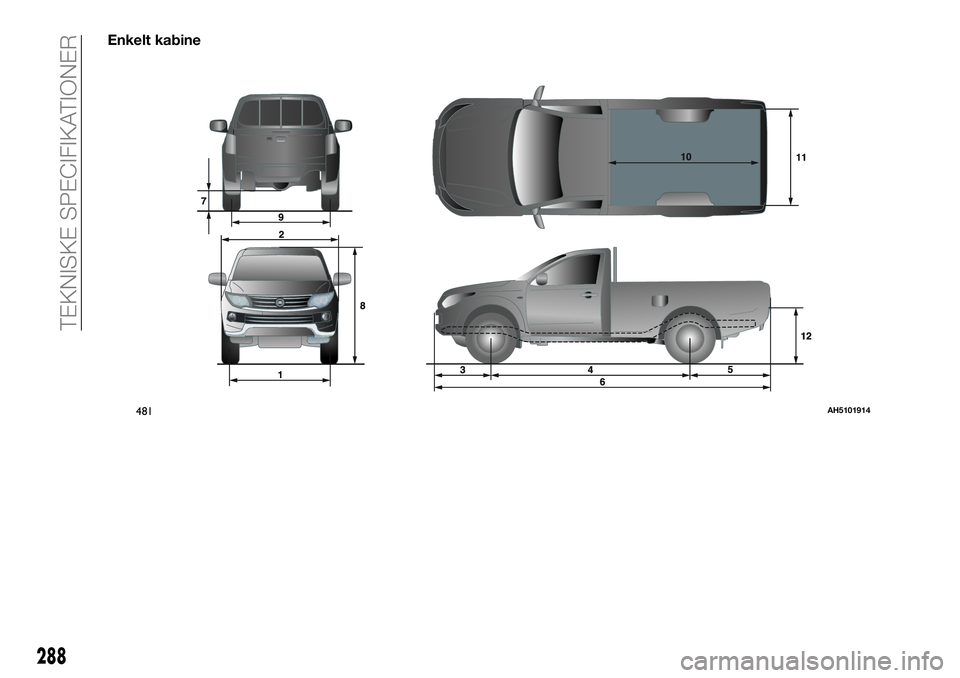

Enkelt kabine
481AH5101914
288
TEKNISKE SPECIFIKATIONER
