FIAT FULLBACK 2018 Brugs- og vedligeholdelsesvejledning (in Danish)

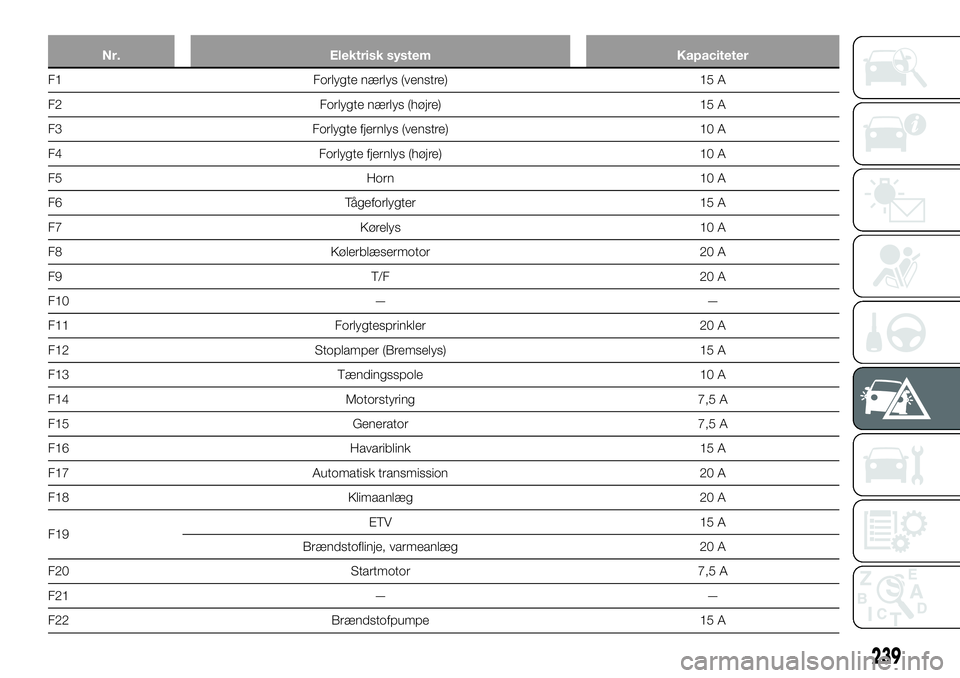

Nr. Elektrisk system Kapaciteter
F1 Forlygte nærlys (venstre) 15 A
F2 Forlygte nærlys (højre) 15 A
F3 Forlygte fjernlys (venstre) 10 A
F4 Forlygte fjernlys (højre) 10 A
F5 Horn 10 A
F6 Tågeforlygter 15 A
F7 Kørelys 10 A
F8 Kølerblæsermotor 20 A
F9 T/F 20 A
F10 — —
F11 Forlygtesprinkler 20 A
F12 Stoplamper (Bremselys) 15 A
F13 Tændingsspole 10 A
F14 Motorstyring 7,5 A
F15 Generator 7,5 A
F16 Havariblink 15 A
F17 Automatisk transmission 20 A
F18 Klimaanlæg 20 A
F19ETV 15 A
Brændstoflinje, varmeanlæg 20 A
F20 Startmotor 7,5 A
F21 — —
F22 Brændstofpumpe 15 A
239

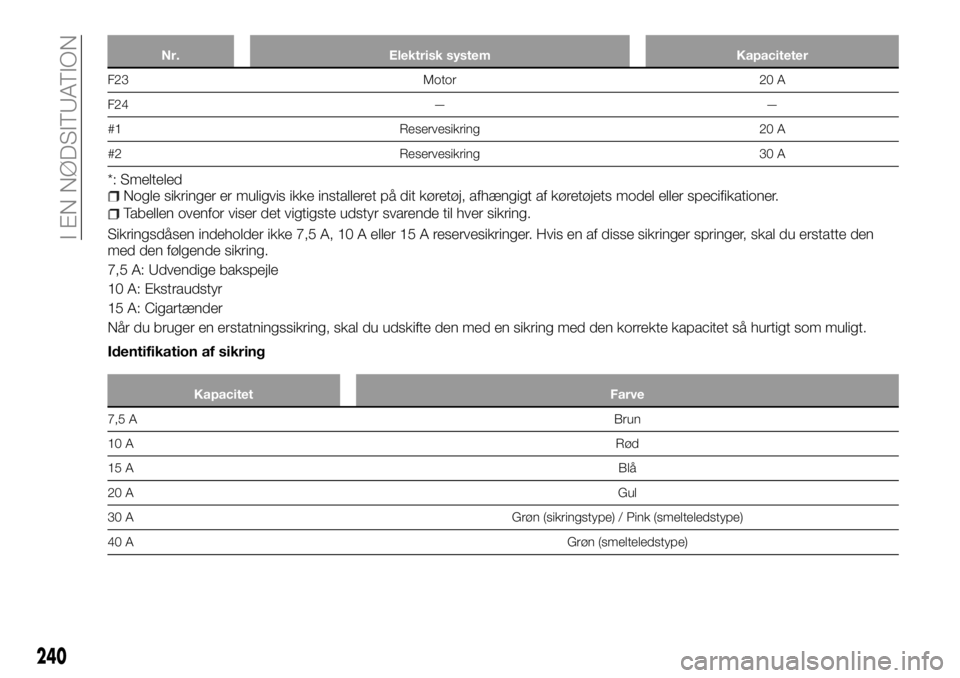

Nr. Elektrisk system Kapaciteter
F23 Motor 20 A
F24 — —
#1 Reservesikring 20 A
#2 Reservesikring 30 A
*: SmelteledNogle sikringer er muligvis ikke installeret på dit køretøj, afhængigt af køretøjets model eller specifikationer.
Tabellen ovenfor viser det vigtigste udstyr svarende til hver sikring.
Sikringsdåsen indeholder ikke 7,5 A, 10 A eller 15 A reservesikringer. Hvis en af disse sikringer springer, skal du erstatte den
med den følgende sikring.
7,5 A: Udvendige bakspejle
10 A: Ekstraudstyr
15 A: Cigartænder
Når du bruger en erstatningssikring, skal du udskifte den med en sikring med den korrekte kapacitet så hurtigt som muligt.
Identifikation af sikring
Kapacitet Farve
7,5 ABrun
10 ARød
15 ABlå
20 AGul
30 A Grøn (sikringstype) / Pink (smelteledstype)
40 AGrøn (smelteledstype)
240
I EN NØDSITUATION

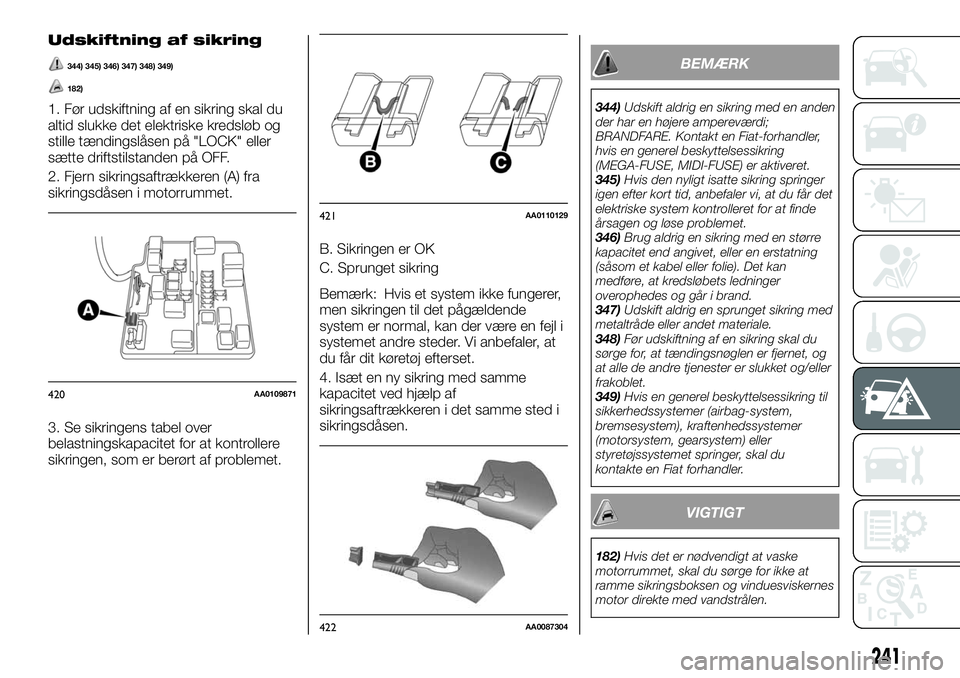

Udskiftning af sikring
344) 345) 346) 347) 348) 349)
182)
1. Før udskiftning af en sikring skal du
altid slukke det elektriske kredsløb og
stille tændingslåsen på "LOCK" eller
sætte driftstilstanden på OFF.
2. Fjern sikringsaftrækkeren (A) fra
sikringsdåsen i motorrummet.
3. Se sikringens tabel over
belastningskapacitet for at kontrollere
sikringen, som er berørt af problemet.B. Sikringen er OK
C. Sprunget sikring
Bemærk: Hvis et system ikke fungerer,
men sikringen til det pågældende
system er normal, kan der være en fejl i
systemet andre steder. Vi anbefaler, at
du får dit køretøj efterset.
4. Isæt en ny sikring med samme
kapacitet ved hjælp af
sikringsaftrækkeren i det samme sted i
sikringsdåsen.
BEMÆRK
344)Udskift aldrig en sikring med en anden
der har en højere ampereværdi;
BRANDFARE. Kontakt en Fiat-forhandler,
hvis en generel beskyttelsessikring
(MEGA-FUSE, MIDI-FUSE) er aktiveret.
345)Hvis den nyligt isatte sikring springer
igen efter kort tid, anbefaler vi, at du får det
elektriske system kontrolleret for at finde
årsagen og løse problemet.
346)Brug aldrig en sikring med en større
kapacitet end angivet, eller en erstatning
(såsom et kabel eller folie). Det kan
medføre, at kredsløbets ledninger
overophedes og går i brand.
347)Udskift aldrig en sprunget sikring med
metaltråde eller andet materiale.
348)Før udskiftning af en sikring skal du
sørge for, at tændingsnøglen er fjernet, og
at alle de andre tjenester er slukket og/eller
frakoblet.
349)Hvis en generel beskyttelsessikring til
sikkerhedssystemer (airbag-system,
bremsesystem), kraftenhedssystemer
(motorsystem, gearsystem) eller
styretøjssystemet springer, skal du
kontakte en Fiat forhandler.
VIGTIGT
182)Hvis det er nødvendigt at vaske
motorrummet, skal du sørge for ikke at
ramme sikringsboksen og vinduesviskernes
motor direkte med vandstrålen.
420AA0109871
421AA0110129
422AA0087304
241

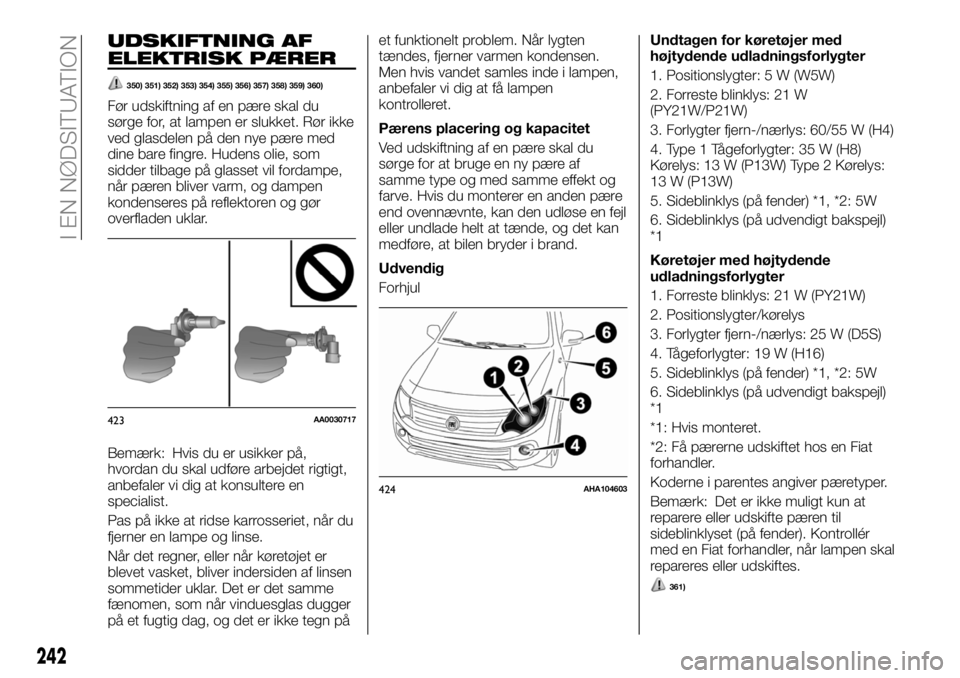

UDSKIFTNING AF
ELEKTRISK PÆRER
350) 351) 352) 353) 354) 355) 356) 357) 358) 359) 360)
Før udskiftning af en pære skal du
sørge for, at lampen er slukket. Rør ikke
ved glasdelen på den nye pære med
dine bare fingre. Hudens olie, som
sidder tilbage på glasset vil fordampe,
når pæren bliver varm, og dampen
kondenseres på reflektoren og gør
overfladen uklar.
Bemærk: Hvis du er usikker på,
hvordan du skal udføre arbejdet rigtigt,
anbefaler vi dig at konsultere en
specialist.
Pas på ikke at ridse karrosseriet, når du
fjerner en lampe og linse.
Når det regner, eller når køretøjet er
blevet vasket, bliver indersiden af linsen
sommetider uklar. Det er det samme
fænomen, som når vinduesglas dugger
på et fugtig dag, og det er ikke tegn pået funktionelt problem. Når lygten
tændes, fjerner varmen kondensen.
Men hvis vandet samles inde i lampen,
anbefaler vi dig at få lampen
kontrolleret.
Pærens placering og kapacitet
Ved udskiftning af en pære skal du
sørge for at bruge en ny pære af
samme type og med samme effekt og
farve. Hvis du monterer en anden pære
end ovennævnte, kan den udløse en fejl
eller undlade helt at tænde, og det kan
medføre, at bilen bryder i brand.
Udvendig
ForhjulUndtagen for køretøjer med
højtydende udladningsforlygter
1. Positionslygter: 5 W (W5W)
2. Forreste blinklys: 21 W
(PY21W/P21W)
3. Forlygter fjern-/nærlys: 60/55 W (H4)
4. Type 1 Tågeforlygter: 35 W (H8)
Kørelys: 13 W (P13W) Type 2 Kørelys:
13 W (P13W)
5. Sideblinklys (på fender) *1, *2: 5W
6. Sideblinklys (på udvendigt bakspejl)
*1
Køretøjer med højtydende
udladningsforlygter
1. Forreste blinklys: 21 W (PY21W)
2. Positionslygter/kørelys
3. Forlygter fjern-/nærlys: 25 W (D5S)
4. Tågeforlygter: 19 W (H16)
5. Sideblinklys (på fender) *1, *2: 5W
6. Sideblinklys (på udvendigt bakspejl)
*1
*1: Hvis monteret.
*2: Få pærerne udskiftet hos en Fiat
forhandler.
Koderne i parentes angiver pæretyper.
Bemærk: Det er ikke muligt kun at
reparere eller udskifte pæren til
sideblinklyset (på fender). Kontrollér
med en Fiat forhandler, når lampen skal
repareres eller udskiftes.
361)
423AA0030717
424AHA104603
242
I EN NØDSITUATION

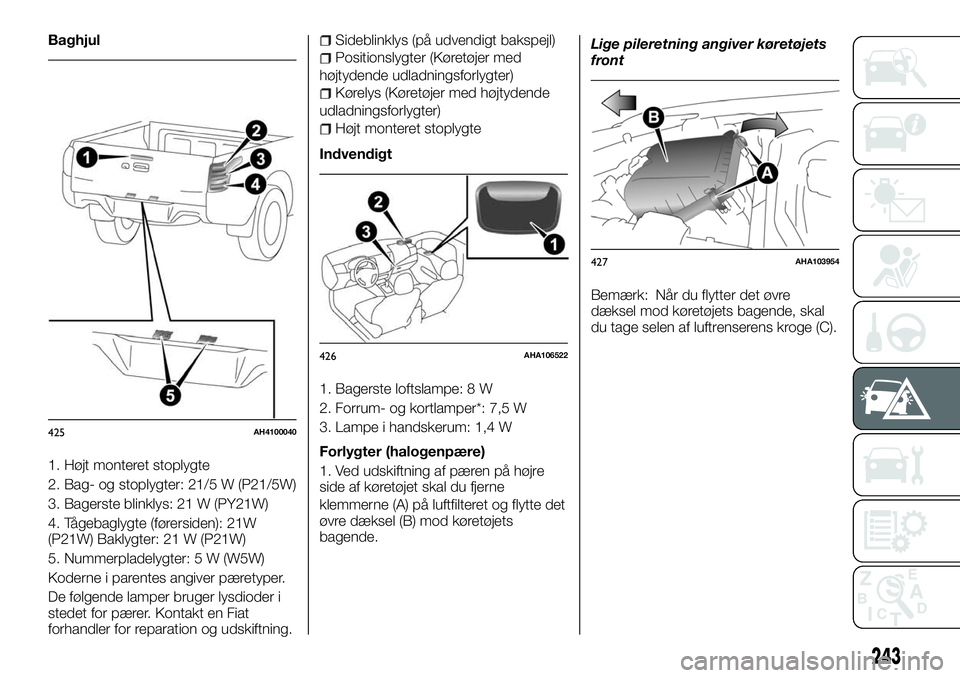

Baghjul
1. Højt monteret stoplygte
2. Bag- og stoplygter: 21/5 W (P21/5W)
3. Bagerste blinklys: 21 W (PY21W)
4. Tågebaglygte (førersiden): 21W
(P21W) Baklygter: 21 W (P21W)
5. Nummerpladelygter: 5 W (W5W)
Koderne i parentes angiver pæretyper.
De følgende lamper bruger lysdioder i
stedet for pærer. Kontakt en Fiat
forhandler for reparation og udskiftning.Sideblinklys (på udvendigt bakspejl)
Positionslygter (Køretøjer med
højtydende udladningsforlygter)
Kørelys (Køretøjer med højtydende
udladningsforlygter)
Højt monteret stoplygte
Indvendigt
1. Bagerste loftslampe: 8 W
2. Forrum- og kortlamper*: 7,5 W
3. Lampe i handskerum: 1,4 W
Forlygter (halogenpære)
1. Ved udskiftning af pæren på højre
side af køretøjet skal du fjerne
klemmerne (A) på luftfilteret og flytte det
øvre dæksel (B) mod køretøjets
bagende.Lige pileretning angiver køretøjets
front
Bemærk: Når du flytter det øvre
dæksel mod køretøjets bagende, skal
du tage selen af luftrenserens kroge (C).
425AH4100040
426AHA106522
427AHA103954
243

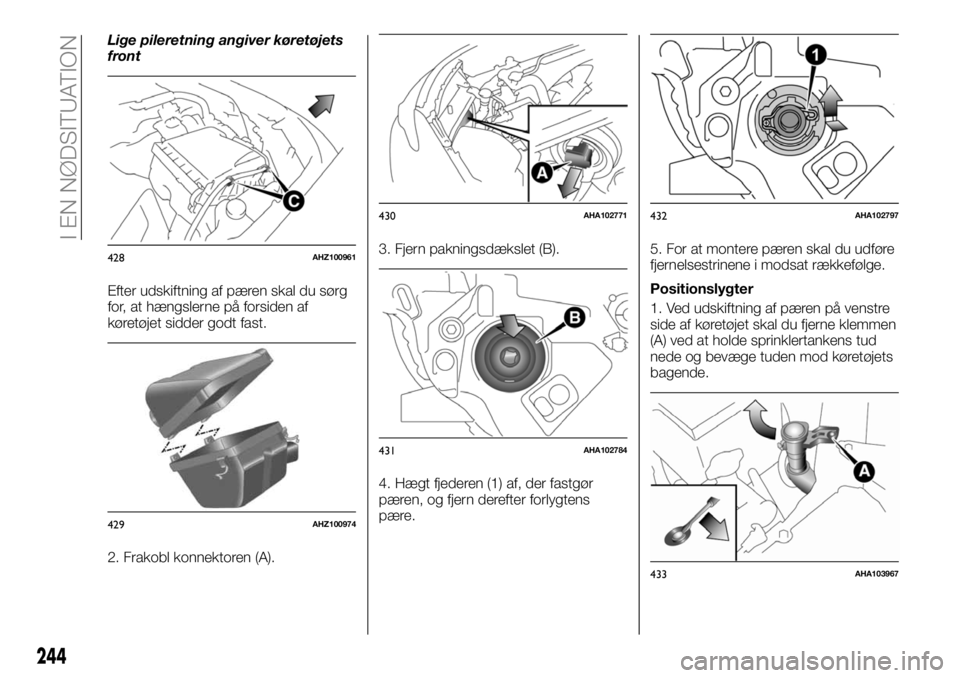

Lige pileretning angiver køretøjets
front
Efter udskiftning af pæren skal du sørg
for, at hængslerne på forsiden af
køretøjet sidder godt fast.
2. Frakobl konnektoren (A).3. Fjern pakningsdækslet (B).
4. Hægt fjederen (1) af, der fastgør
pæren, og fjern derefter forlygtens
pære.5. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Positionslygter
1. Ved udskiftning af pæren på venstre
side af køretøjet skal du fjerne klemmen
(A) ved at holde sprinklertankens tud
nede og bevæge tuden mod køretøjets
bagende.
428AHZ100961
429AHZ100974
430AHA102771
431AHA102784
432AHA102797
433AHA103967
244
I EN NØDSITUATION

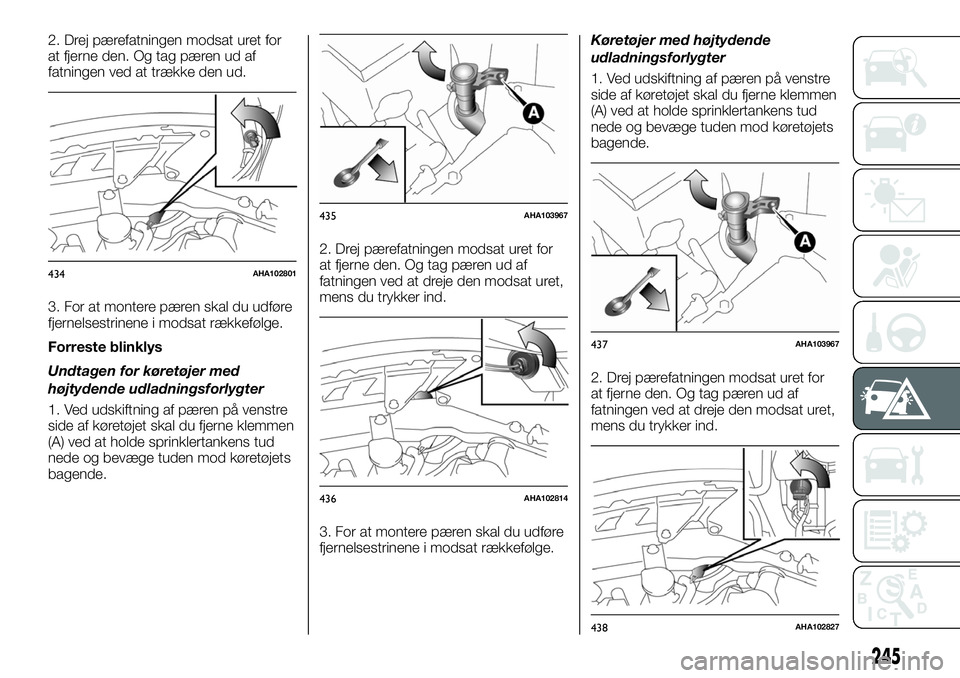

2. Drej pærefatningen modsat uret for
at fjerne den. Og tag pæren ud af
fatningen ved at trække den ud.
3. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Forreste blinklys
Undtagen for køretøjer med
højtydende udladningsforlygter
1. Ved udskiftning af pæren på venstre
side af køretøjet skal du fjerne klemmen
(A) ved at holde sprinklertankens tud
nede og bevæge tuden mod køretøjets
bagende.2. Drej pærefatningen modsat uret for
at fjerne den. Og tag pæren ud af
fatningen ved at dreje den modsat uret,
mens du trykker ind.
3. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.Køretøjer med højtydende
udladningsforlygter
1. Ved udskiftning af pæren på venstre
side af køretøjet skal du fjerne klemmen
(A) ved at holde sprinklertankens tud
nede og bevæge tuden mod køretøjets
bagende.
2. Drej pærefatningen modsat uret for
at fjerne den. Og tag pæren ud af
fatningen ved at dreje den modsat uret,
mens du trykker ind.
434AHA102801
435AHA103967
436AHA102814
437AHA103967
438AHA102827
245

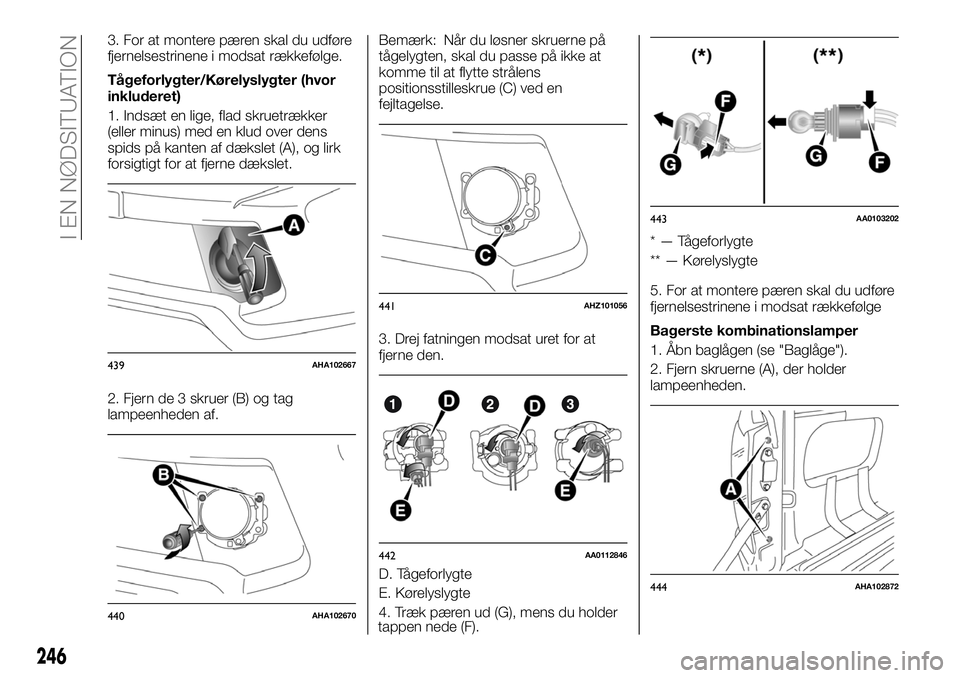

3. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Tågeforlygter/Kørelyslygter (hvor
inkluderet)
1. Indsæt en lige, flad skruetrækker
(eller minus) med en klud over dens
spids på kanten af dækslet (A), og lirk
forsigtigt for at fjerne dækslet.
2. Fjern de 3 skruer (B) og tag
lampeenheden af.Bemærk: Når du løsner skruerne på
tågelygten, skal du passe på ikke at
komme til at flytte strålens
positionsstilleskrue (C) ved en
fejltagelse.
3. Drej fatningen modsat uret for at
fjerne den.
D. Tågeforlygte
E. Kørelyslygte
4. Træk pæren ud (G), mens du holder
tappen nede (F).* — Tågeforlygte
** — Kørelyslygte
5. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge
Bagerste kombinationslamper
1. Åbn baglågen (se "Baglåge").
2. Fjern skruerne (A), der holder
lampeenheden.
439AHA102667
440AHA102670
441AHZ101056
442AA0112846
443AA0103202
444AHA102872
246
I EN NØDSITUATION

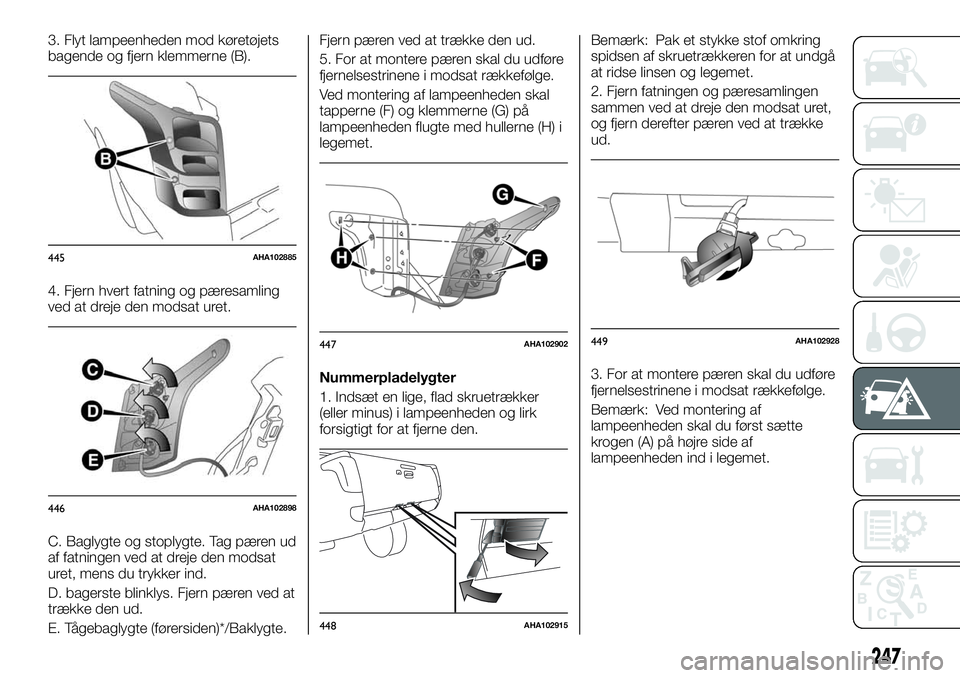

3. Flyt lampeenheden mod køretøjets
bagende og fjern klemmerne (B).
4. Fjern hvert fatning og pæresamling
ved at dreje den modsat uret.
C. Baglygte og stoplygte. Tag pæren ud
af fatningen ved at dreje den modsat
uret, mens du trykker ind.
D. bagerste blinklys. Fjern pæren ved at
trække den ud.
E. Tågebaglygte (førersiden)*/Baklygte.Fjern pæren ved at trække den ud.
5. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Ved montering af lampeenheden skal
tapperne (F) og klemmerne (G) på
lampeenheden flugte med hullerne (H) i
legemet.
Nummerpladelygter
1. Indsæt en lige, flad skruetrækker
(eller minus) i lampeenheden og lirk
forsigtigt for at fjerne den.Bemærk: Pak et stykke stof omkring
spidsen af skruetrækkeren for at undgå
at ridse linsen og legemet.
2. Fjern fatningen og pæresamlingen
sammen ved at dreje den modsat uret,
og fjern derefter pæren ved at trække
ud.
3. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Bemærk: Ved montering af
lampeenheden skal du først sætte
krogen (A) på højre side af
lampeenheden ind i legemet.
445AHA102885
446AHA102898
447AHA102902
448AHA102915
449AHA102928
247

Forrums- og kortlamper (hvor
inkluderet)
1. Indsæt en lige, flad skruetrækker
(eller minus) i linsens rille og lirk
forsigtigt for at fjerne den. Tag pæren
ud af fatningen.
Bemærk: Pak et stykke stof omkring
spidsen af skruetrækkeren for at undgå
at ridse linsen.2. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Bemærk: Ved montering af linsen skal
du lade de to tapper på linsen flugte
med hullerne på køretøjets side.
Bagerste loftslampe — Type 1
1. Indsæt en lige, flad skruetrækker
(eller minus) i linsens rille og lirk
forsigtigt for at fjerne den. Tag pæren
ud af fatningen.Bemærk: Pak et stykke stof omkring
spidsen af skruetrækkeren for at undgå
at ridse linsen.
2. For at montere pæren skal du udføre
fjernelsestrinene i modsat rækkefølge.
Bemærk: Ved montering af linsen skal
du lade de to tapper på linsen flugte
med hullerne på køretøjets side.
Bemærk: Ved montering af linsen skal
du sætte de to tapper på den ene side
af linsen ind i hullerne på køretøjets side
før montering af de to tapper på den
modsatte side af linsen i hullerne på
køretøjets side.
450AHZ100639
451AHA102931
452AHA102944
453AHA102957
454AHA102960
248
I EN NØDSITUATION
