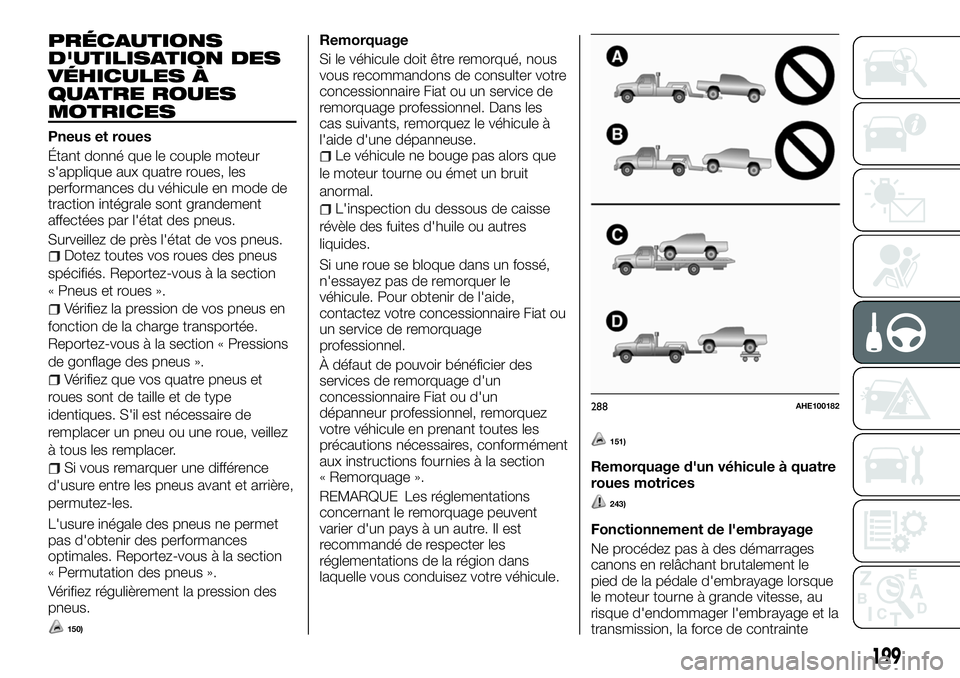

PRÉCAUTIONS
D'UTILISATION DES
VÉHICULES À
QUATRE ROUES
MOTRICES
Pneus et roues
Étant donné que le couple moteur
s'applique aux quatre roues, les
performances du véhicule en mode de
traction intégrale sont grandement
affectées par l'état des pneus.
Surveillez de près l'état de vos pneus.
Dotez toutes vos roues des pneus
spécifiés. Reportez-vous à la section
« Pneus et roues ».
Vérifiez la pression de vos pneus en
fonction de la charge transportée.
Reportez-vous à la section « Pressions
de gonflage des pneus ».
Vérifiez que vos quatre pneus et
roues sont de taille et de type
identiques. S'il est nécessaire de
remplacer un pneu ou une roue, veillez
à tous les remplacer.
Si vous remarquer une différence
d'usure entre les pneus avant et arrière,
permutez-les.
L'usure inégale des pneus ne permet
pas d'obtenir des performances
optimales. Reportez-vous à la section
« Permutation des pneus ».
Vérifiez régulièrement la pression des
pneus.
150)
Remorquage
Si le véhicule doit être remorqué, nous
vous recommandons de consulter votre
concessionnaire Fiat ou un service de
remorquage professionnel. Dans les
cas suivants, remorquez le véhicule à
l'aide d'une dépanneuse.
Le véhicule ne bouge pas alors que
le moteur tourne ou émet un bruit
anormal.
L'inspection du dessous de caisse
révèle des fuites d'huile ou autres
liquides.
Si une roue se bloque dans un fossé,
n'essayez pas de remorquer le
véhicule. Pour obtenir de l'aide,
contactez votre concessionnaire Fiat ou
un service de remorquage
professionnel.
À défaut de pouvoir bénéficier des
services de remorquage d'un
concessionnaire Fiat ou d'un
dépanneur professionnel, remorquez
votre véhicule en prenant toutes les
précautions nécessaires, conformément
aux instructions fournies à la section
« Remorquage ».
REMARQUE Les réglementations
concernant le remorquage peuvent
varier d'un pays à un autre. Il est
recommandé de respecter les
réglementations de la région dans
laquelle vous conduisez votre véhicule.
151)
Remorquage d'un véhicule à quatre
roues motrices
243)
Fonctionnement de l'embrayage
Ne procédez pas à des démarrages
canons en relâchant brutalement le
pied de la pédale d'embrayage lorsque
le moteur tourne à grande vitesse, au
risque d'endommager l'embrayage et la
transmission, la force de contrainte
288AHE100182
199

étant extrêmement élevée. Actionnez la
pédale lentement mais sûrement.
ATTENTION
150)Utilisez toujours des pneus de taille,
de type et de marque identiques, ne
présentant pas de degrés d'usure
différents. L'utilisation de pneus de taille, de
type, de marque et de degrés d'usure
différents ou une pression de gonflage
inappropriée, augmentent la température
de l'huile du différentiel, ce qui peut
endommager le système d'entrainement.
Qui plus est, la transmission est soumise à
des contraintes excessives pouvant
entrainer des fuites d'huile, le grippage des
pièces et autres défauts majeurs.
151)Transportez le véhicule avec les roues
motrices sur un wagon (type C ou D)
comme illustré. N'essayez jamais de
remorquer avec les roues avant ou arrière
sur le sol (type A ou B) comme illustré. Cela
pourrait endommager la transmission et
déstabiliser l'ensemble.
ATTENTION
243)Ne faites pas tourner le moteur
lorsque le véhicule est soulevé. Les roues
au sol risqueraient de tourner et le véhicule
pourrait s'échapper du chariot ou de la
plateforme.
SYSTÈME DE
FREINAGE
Toutes les pièces du système de
freinage sont d'une importance critique
pour la sécurité. Nous vous
recommandons de faire réviser le
véhicule à intervalles réguliers
conformément au livret d'entretien.
244)
Système de freinage
Le frein de service se compose de deux
circuits de freinage. Votre véhicule est
équipé de freins assistés par servofrein.
Si l'un des circuits est défaillant, l'autre
permet d'arrêter le véhicule. Si, pour
quelque raison que ce soit, votre
véhicule venait à perdre l'assistance, les
freins continuent de fonctionner.
En pareilles circonstances, si la pédale
de frein est molle et s'enfonce jusqu'en
fin de course ou est extrêmement dure,
gardez-la enfoncée le plus fort et le plus
longtemps possible ; arrêtez la conduite
le plus rapidement possible et faites
réparer votre système de freinage.
245) 246)
Témoin d'avertissement
L'allumage du témoin d'avertissement
signale une défaillance du système de
freinage. Reportez-vous à la section
« Témoin du système de freinage ».Freins humides
Vérifiez le système de freinage en
conduisant à basse vitesse
immédiatement après le démarrage,
notamment lorsque les freins sont
humides, pour confirmer qu'ils
fonctionnent normalement.
Les disques ou tambours de frein
peuvent se recouvrir d'une pellicule
d'eau nuisible au bon fonctionnement
des freins en cas de pluie battante, de
passage dans de grosses flaques d'eau
et après le lavage. Le cas échéant,
séchez les freins en roulant lentement,
tout en enfonçant légèrement la pédale
de frein.
Conduite en pente
Pour empêcher les freins de
surchauffer, il importe de pouvoir
bénéficier du frein moteur, en
rétrogradant lors de la conduite sur des
routes en pente.
247)
Plaquettes et garnitures de frein
Évitez les situations de freinage
brusques. Tout frein neuf nécessite un
période de rodage consistant à rouler à
vitesse modérée pendant les premiers
200 km.
Les freins à disque sont livrés équipés
d'un dispositif d'avertissement qui émet
un bruit strident et métallique au
freinage si les plaquettes de frein ont
atteint leur limite d'usure.
200
DÉMARRAGE ET CONDUITE

Si vous entendez ce type de bruit, faites
remplacer les plaquettes de frein.
248) 249)
ATTENTION
244)Évitez les habitudes de conduites qui
entraînent une utilisation intensive des
freins car cela provoque une surchauffe et
un évanouissement des freins.
245)Ne coupez pas le moteur pendant
que le véhicule roule. Si vous coupez le
moteur pendant la conduite, le servofrein
du système de freinage cesse de
fonctionner et les freins perdent de leur
efficacité.
246)En cas de perte d'assistance aux
freins ou de mauvais fonctionnement du
système de freinage hydraulique, faites
vérifier immédiatement votre véhicule
auprès d'un concessionnaire agréé.
247)Ne laissez aucun objet trainer près de
la pédale de frein et veillez à ce que le tapis
de sol ne se coince pas sous la pédale, au
risque de ne pas pouvoir atteindre le cran
en fin de course de la pédale, servant à
outrepasser le régulateur en cas
d'urgence. Veillez à ce que la pédale
puisse être actionnée librement, en tout
temps. Veillez à ce que le tapis de sol soit
bien maintenu en place.
248)Le fait de conduire avec des
plaquettes de frein usées rend le freinage
plus difficile et peut constituer un danger.
249)En cas de perte d'assistance aux
freins ou de mauvais fonctionnement du
système de freinage hydraulique, faites
vérifier immédiatement votre véhicule.
RÉGULATEUR DE
VITESSE
(si fournie)
Le régulateur de vitesse est un dispositif
de contrôle automatique de la vitesse
qui maintient le véhicule à une vitesse
préprogrammée. Il peut être activé à
une vitesse minimale de 40 km/h
environ.
250) 251)
152) 153) 154)
REMARQUE Dans les montées et les
descentes, il se peut que le régulateur
de vitesse ne soit pas en mesure de
maintenir la vitesse préprogrammée. La
vitesse peut diminuer dans une montée
en pente raide. Pour maintenir la vitesse
préprogrammée, appuyez sur la pédale
d'accélérateur. Dans les descentes
escarpées, la vitesse du véhicule peut
dépasser la vitesse préprogrammée.
Utilisez le frein pour contrôler votre
vitesse. La vitesse fixée est ainsi
désactivée.Commutateurs du régulateur de
vitesse
Type 1
Type 2
A — Bouton de MARCHE/ARRÊT
DU RÉGULATEUR DE VITESSE
Permet d'activer et de désactiver le
régulateur de vitesse.
289AA0110608
290AHA108425
201

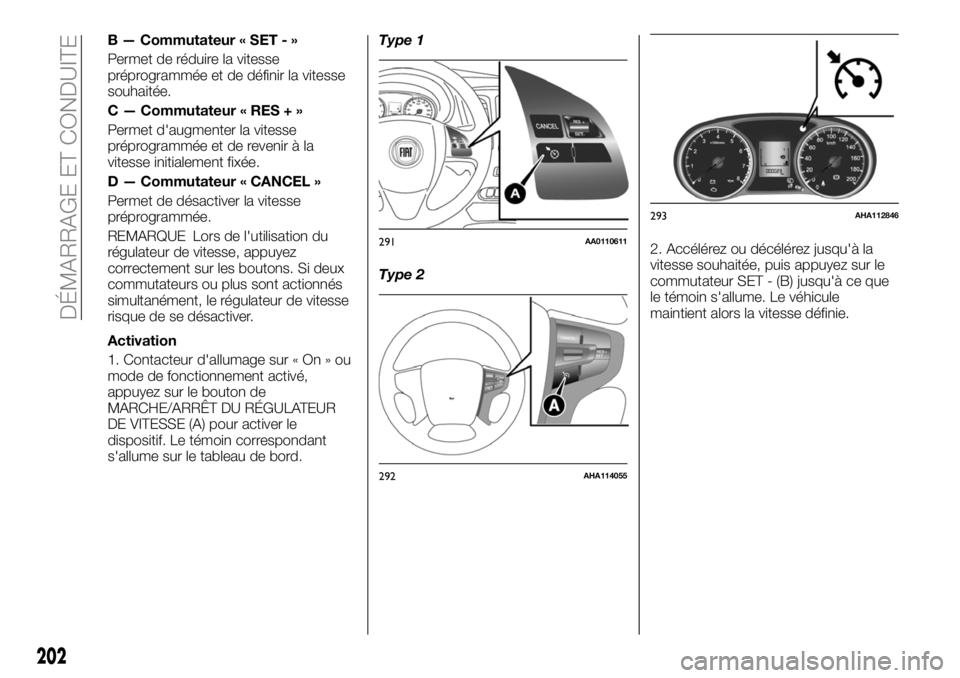

B — Commutateur « SET - »
Permet de réduire la vitesse
préprogrammée et de définir la vitesse
souhaitée.
C — Commutateur « RES + »
Permet d'augmenter la vitesse
préprogrammée et de revenir à la
vitesse initialement fixée.
D — Commutateur « CANCEL »
Permet de désactiver la vitesse
préprogrammée.
REMARQUE Lors de l'utilisation du
régulateur de vitesse, appuyez
correctement sur les boutons. Si deux
commutateurs ou plus sont actionnés
simultanément, le régulateur de vitesse
risque de se désactiver.
Activation
1. Contacteur d'allumage sur « On » ou
mode de fonctionnement activé,
appuyez sur le bouton de
MARCHE/ARRÊT DU RÉGULATEUR
DE VITESSE (A) pour activer le
dispositif. Le témoin correspondant
s'allume sur le tableau de bord.Type 1
Type 22. Accélérez ou décélérez jusqu'à la
vitesse souhaitée, puis appuyez sur le
commutateur SET - (B) jusqu'à ce que
le témoin s'allume. Le véhicule
maintient alors la vitesse définie.
291AA0110611
292AHA114055
293AHA112846
202
DÉMARRAGE ET CONDUITE

Type 1
Type 2
REMARQUE La vitesse du véhicule est
enregistrée lorsque le commutateur
SET - est relâché.
Augmentation de la vitesse
préprogrammée
La vitesse préprogrammée peut être
augmentée de deux façons.Commutateur « RES + »
Pour augmenter progressivement votre
vitesse lorsque le véhicule roule à la
vitesse préprogrammée, appuyez sur le
commutateur RES + (C) et maintenez-le
enfoncé. Relâchez le commutateur
lorsque vous atteignez la vitesse
souhaitée. La nouvelle vitesse de
croisière est enregistrée.
Type 1Type 2
Pour augmenter faiblement la vitesse,
appuyez sur le commutateur RES +
pendant moins d'une (1) seconde
environ puis relâchez-le. La vitesse du
véhicule augmente de 1,6 km/h à
chaque pression du commutateur
« RES + » (C).
Pédale d'accélérateur
Tout en conduisant à la vitesse
préprogrammée, utilisez la pédale
d'accélérateur pour atteindre la vitesse
désirée, puis appuyez sur le
commutateur SET - (B) et relâchez-le
momentanément pour définir la
nouvelle vitesse de croisière.
294AA0110624
295AHA108441
296AA0110637
297AHA108454
203

Type 1

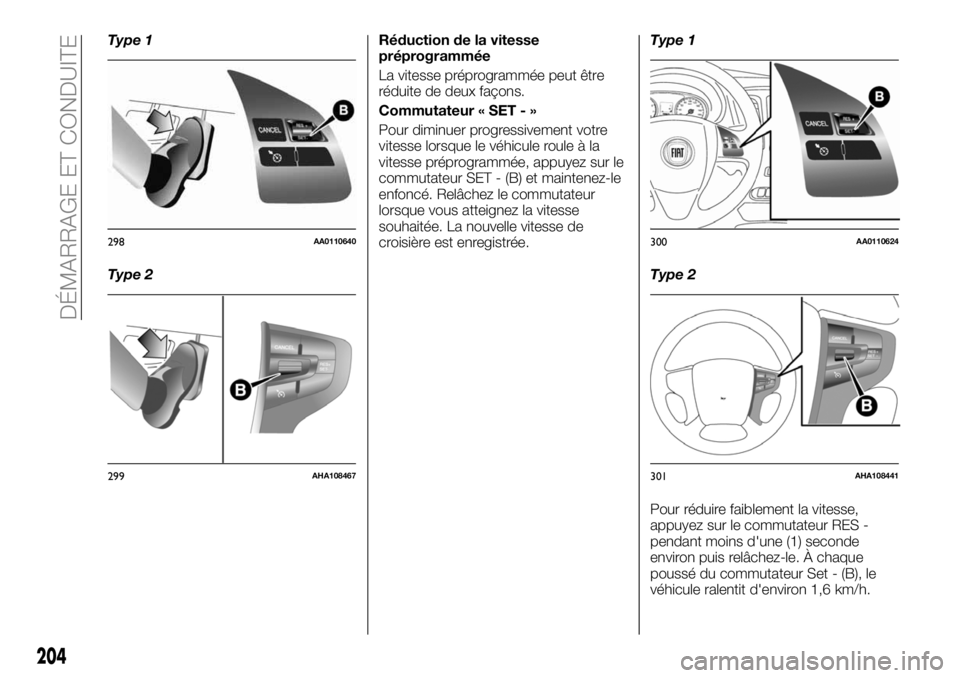

Type 2Réduction de la vitesse
préprogrammée
La vitesse préprogrammée peut être
réduite de deux façons.
Commutateur « SET - »
Pour diminuer progressivement votre
vitesse lorsque le véhicule roule à la
vitesse préprogrammée, appuyez sur le
commutateur SET - (B) et maintenez-le
enfoncé. Relâchez le commutateur
lorsque vous atteignez la vitesse
souhaitée. La nouvelle vitesse de
croisière est enregistrée.Type 1
Type 2
Pour réduire faiblement la vitesse,
appuyez sur le commutateur RES -
pendant moins d'une (1) seconde
environ puis relâchez-le. À chaque
poussé du commutateur Set - (B), le
véhicule ralentit d'environ 1,6 km/h.
298AA0110640
299AHA108467
300AA0110624
301AHA108441
204
DÉMARRAGE ET CONDUITE

Pédale de frein
Tout en conduisant à la vitesse
préprogrammée, utilisez la pédale de
freins pour désactiver la vitesse de
croisière actuelle, puis appuyez sur le
commutateur SET - (B) et relâchez-le
momentanément pour définir la
nouvelle vitesse de croisière.
Type 1Type 2
Augmentation provisoire de la
vitesse
Appuyez normalement sur la pédale
d'accélérateur. Relâchez la pédale pour
revenir à la vitesse préprogrammée.Diminution provisoire de la vitesse
Pour réduire la vitesse, appuyez sur la
pédale de frein. Pour revenir à la vitesse
préprogrammée, appuyez sur le
commutateur RES + (C). Reportez-vous
à la section « Retour à la vitesse
préprogrammée ».
Type 1
302AA0110653
303AHA108483
304AA0001395
305AA0110666
205

Type 2

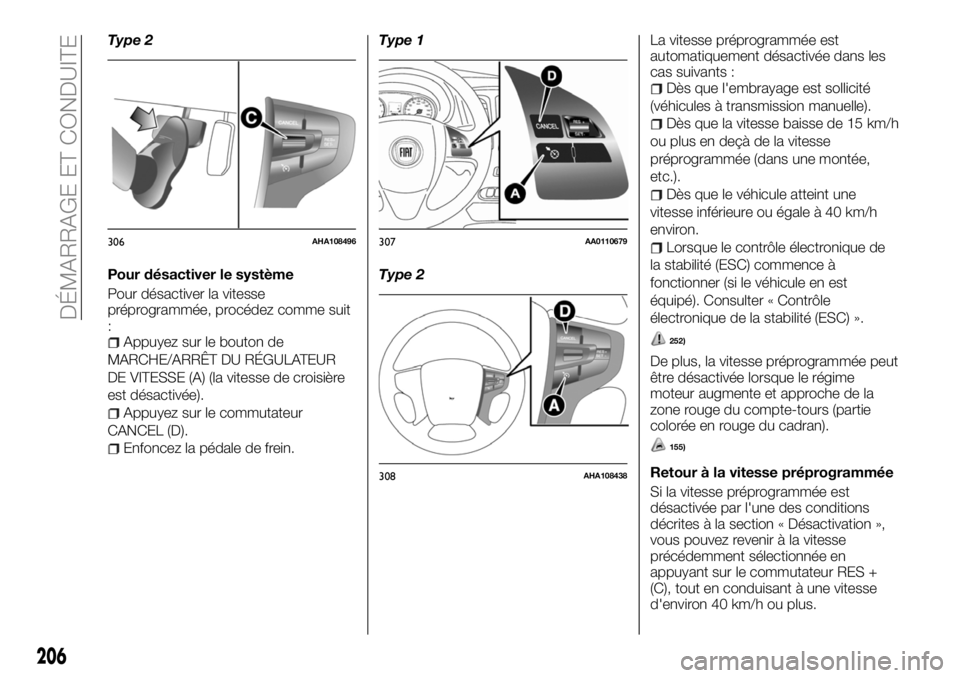

Pour désactiver le système
Pour désactiver la vitesse
préprogrammée, procédez comme suit
:
Appuyez sur le bouton de
MARCHE/ARRÊT DU RÉGULATEUR
DE VITESSE (A) (la vitesse de croisière
est désactivée).
Appuyez sur le commutateur
CANCEL (D).
Enfoncez la pédale de frein.Type 1
Type 2La vitesse préprogrammée est
automatiquement désactivée dans les
cas suivants :
Dès que l'embrayage est sollicité
(véhicules à transmission manuelle).
Dès que la vitesse baisse de 15 km/h
ou plus en deçà de la vitesse
préprogrammée (dans une montée,
etc.).
Dès que le véhicule atteint une
vitesse inférieure ou égale à 40 km/h
environ.
Lorsque le contrôle électronique de
la stabilité (ESC) commence à
fonctionner (si le véhicule en est
équipé). Consulter « Contrôle
électronique de la stabilité (ESC) ».
252)
De plus, la vitesse préprogrammée peut
être désactivée lorsque le régime
moteur augmente et approche de la
zone rouge du compte-tours (partie
colorée en rouge du cadran).
155)
Retour à la vitesse préprogrammée
Si la vitesse préprogrammée est
désactivée par l'une des conditions
décrites à la section « Désactivation »,
vous pouvez revenir à la vitesse
précédemment sélectionnée en
appuyant sur le commutateur RES +
(C), tout en conduisant à une vitesse
d'environ 40 km/h ou plus.
306AHA108496307AA0110679
308AHA108438
206
DÉMARRAGE ET CONDUITE

Type 1
Type 2

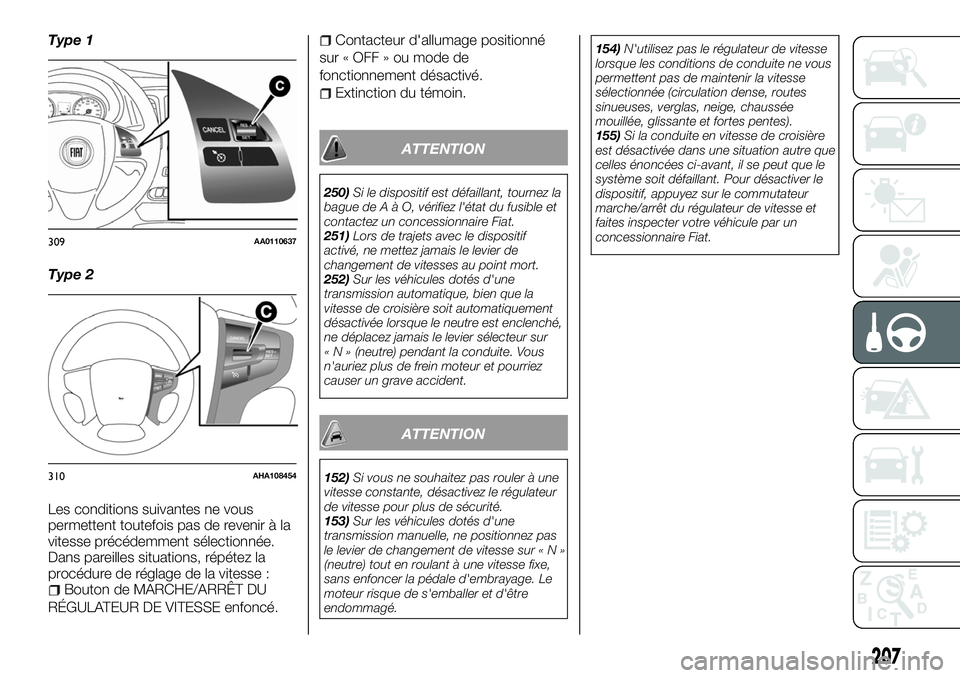

Les conditions suivantes ne vous
permettent toutefois pas de revenir à la
vitesse précédemment sélectionnée.
Dans pareilles situations, répétez la
procédure de réglage de la vitesse :
Bouton de MARCHE/ARRÊT DU
RÉGULATEUR DE VITESSE enfoncé.
Contacteur d'allumage positionné
sur « OFF » ou mode de
fonctionnement désactivé.
Extinction du témoin.
ATTENTION
250)Si le dispositif est défaillant, tournez la
bague deAàO,vérifiez l'état du fusible et
contactez un concessionnaire Fiat.
251)Lors de trajets avec le dispositif
activé, ne mettez jamais le levier de
changement de vitesses au point mort.
252)Sur les véhicules dotés d'une
transmission automatique, bien que la
vitesse de croisière soit automatiquement
désactivée lorsque le neutre est enclenché,
ne déplacez jamais le levier sélecteur sur
« N » (neutre) pendant la conduite. Vous
n'auriez plus de frein moteur et pourriez
causer un grave accident.
ATTENTION
152)Si vous ne souhaitez pas rouler à une
vitesse constante, désactivez le régulateur
de vitesse pour plus de sécurité.
153)Sur les véhicules dotés d'une
transmission manuelle, ne positionnez pas
le levier de changement de vitesse sur«N»
(neutre) tout en roulant à une vitesse fixe,
sans enfoncer la pédale d'embrayage. Le
moteur risque de s'emballer et d'être
endommagé.154)N'utilisez pas le régulateur de vitesse
lorsque les conditions de conduite ne vous
permettent pas de maintenir la vitesse
sélectionnée (circulation dense, routes
sinueuses, verglas, neige, chaussée
mouillée, glissante et fortes pentes).
155)Si la conduite en vitesse de croisière
est désactivée dans une situation autre que
celles énoncées ci-avant, il se peut que le
système soit défaillant. Pour désactiver le
dispositif, appuyez sur le commutateur
marche/arrêt du régulateur de vitesse et
faites inspecter votre véhicule par un
concessionnaire Fiat.
309AA0110637
310AHA108454
207

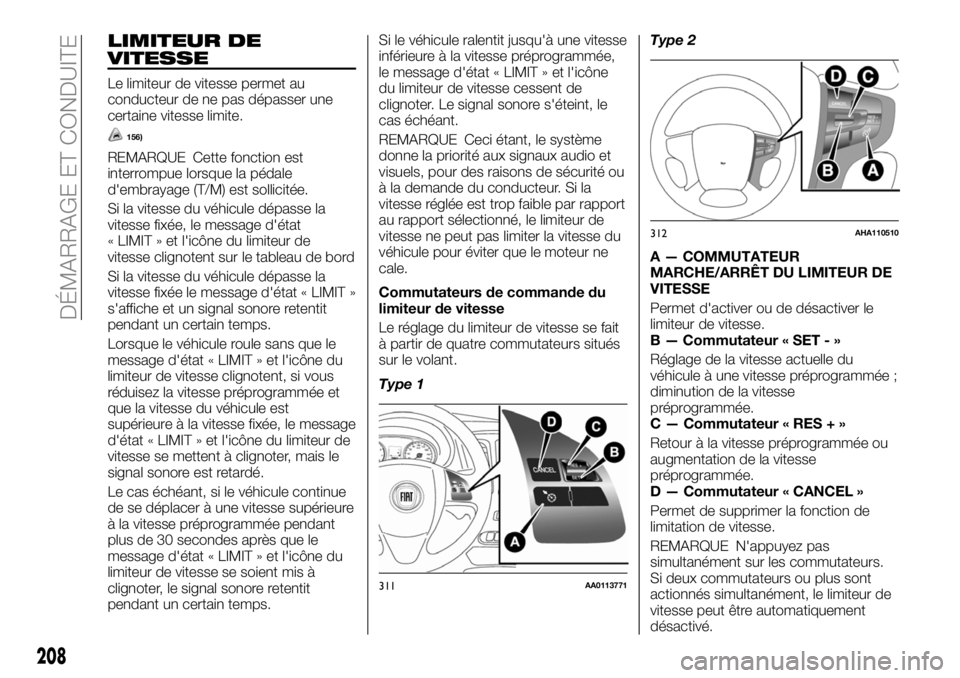

LIMITEUR DE
VITESSE
Le limiteur de vitesse permet au
conducteur de ne pas dépasser une
certaine vitesse limite.
156)
REMARQUE Cette fonction est
interrompue lorsque la pédale
d'embrayage (T/M) est sollicitée.
Si la vitesse du véhicule dépasse la
vitesse fixée, le message d'état
« LIMIT » et l'icône du limiteur de
vitesse clignotent sur le tableau de bord
Si la vitesse du véhicule dépasse la
vitesse fixée le message d'état « LIMIT »
s'affiche et un signal sonore retentit
pendant un certain temps.
Lorsque le véhicule roule sans que le
message d'état « LIMIT » et l'icône du
limiteur de vitesse clignotent, si vous
réduisez la vitesse préprogrammée et
que la vitesse du véhicule est
supérieure à la vitesse fixée, le message
d'état « LIMIT » et l'icône du limiteur de
vitesse se mettent à clignoter, mais le
signal sonore est retardé.
Le cas échéant, si le véhicule continue
de se déplacer à une vitesse supérieure
à la vitesse préprogrammée pendant
plus de 30 secondes après que le
message d'état « LIMIT » et l'icône du
limiteur de vitesse se soient mis à
clignoter, le signal sonore retentit
pendant un certain temps.Si le véhicule ralentit jusqu'à une vitesse
inférieure à la vitesse préprogrammée,
le message d'état « LIMIT » et l'icône
du limiteur de vitesse cessent de
clignoter. Le signal sonore s'éteint, le
cas échéant.
REMARQUE Ceci étant, le système
donne la priorité aux signaux audio et
visuels, pour des raisons de sécurité ou
à la demande du conducteur. Si la
vitesse réglée est trop faible par rapport
au rapport sélectionné, le limiteur de
vitesse ne peut pas limiter la vitesse du
véhicule pour éviter que le moteur ne
cale.
Commutateurs de commande du
limiteur de vitesse
Le réglage du limiteur de vitesse se fait
à partir de quatre commutateurs situés
sur le volant.
Type 1Type 2
A — COMMUTATEUR
MARCHE/ARRÊT DU LIMITEUR DE
VITESSE
Permet d'activer ou de désactiver le
limiteur de vitesse.
B — Commutateur « SET - »
Réglage de la vitesse actuelle du
véhicule à une vitesse préprogrammée ;
diminution de la vitesse
préprogrammée.
C — Commutateur « RES + »
Retour à la vitesse préprogrammée ou
augmentation de la vitesse
préprogrammée.
D — Commutateur « CANCEL »
Permet de supprimer la fonction de
limitation de vitesse.
REMARQUE N'appuyez pas
simultanément sur les commutateurs.
Si deux commutateurs ou plus sont
actionnés simultanément, le limiteur de
vitesse peut être automatiquement
désactivé.
311AA0113771
312AHA110510
208
DÉMARRAGE ET CONDUITE
