FIAT FULLBACK 2018 Návod k použití a údržbě (in Czech)

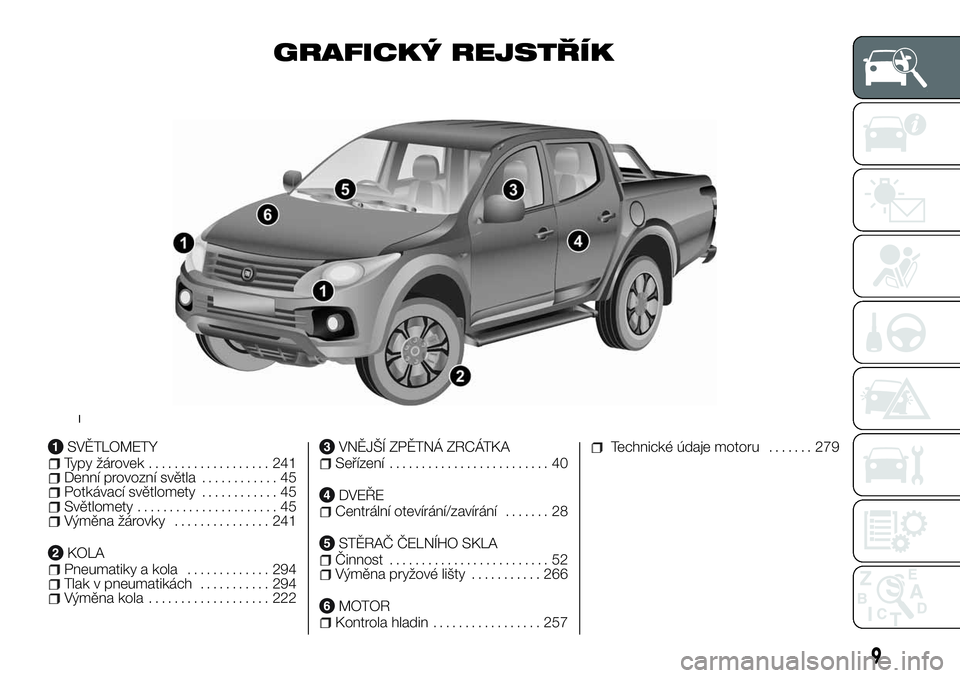

GRAFICKÝ REJSTŘÍK
SVĚTLOMETYTypy žárovek................... 241Denní provozní světla............ 45Potkávací světlomety............ 45Světlomety...................... 45Výměna žárovky............... 241
KOLAPneumatiky a kola............. 294Tlak v pneumatikách........... 294Výměna kola................... 222
VNĚJŠÍ ZPĚTNÁ ZRCÁTKASeřízení......................... 40
DVEŘECentrální otevírání/zavírání....... 28
STĚRAČ ČELNÍHO SKLAČinnost......................... 52Výměna pryžové lišty........... 266
MOTORKontrola hladin................. 257
Technické údaje motoru....... 279
1
9

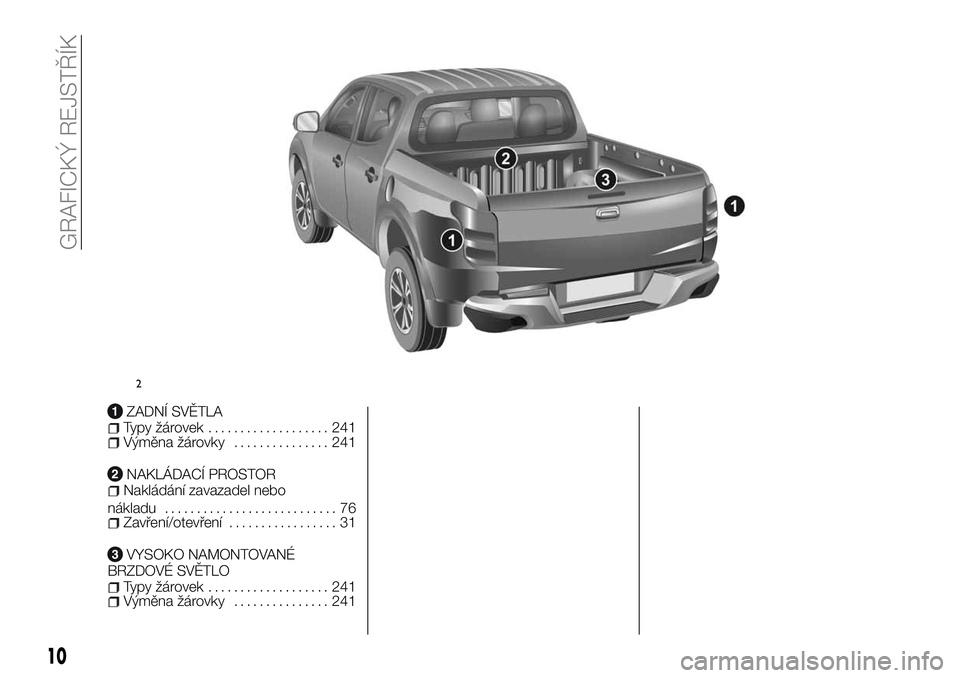

ZADNÍ SVĚTLATypy žárovek................... 241Výměna žárovky............... 241
NAKLÁDACÍ PROSTORNakládání zavazadel nebo
nákladu........................... 76
Zavření/otevření................. 31
VYSOKO NAMONTOVANÉ
BRZDOVÉ SVĚTLO
Typy žárovek................... 241Výměna žárovky............... 241
2
10

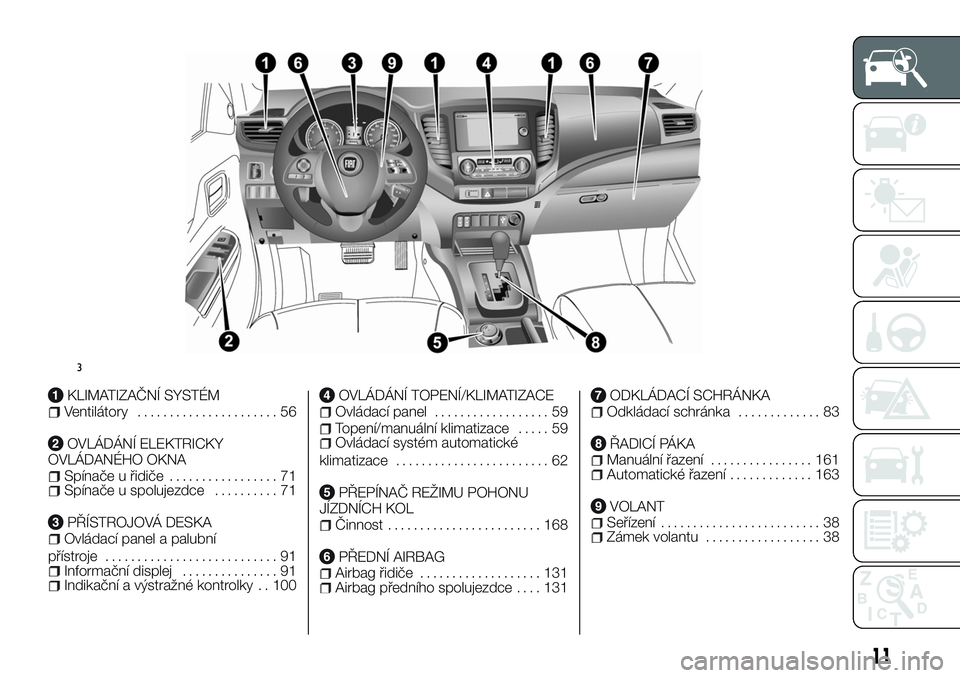

GRAFICKÝ REJSTŘÍK

KLIMATIZAČNÍ SYSTÉMVentilátory...................... 56
OVLÁDÁNÍ ELEKTRICKY
OVLÁDANÉHO OKNA
Spínače u řidiče................. 71Spínače u spolujezdce.......... 71
PŘÍSTROJOVÁ DESKAOvládací panel a palubní
přístroje........................... 91
Informační displej............... 91Indikační a výstražné kontrolky . . 100
OVLÁDÁNÍ TOPENÍ/KLIMATIZACEOvládací panel.................. 59
Topení/manuální klimatizace..... 59Ovládací systém automatické
klimatizace........................ 62
PŘEPÍNAČ REŽIMU POHONU
JÍZDNÍCH KOL
Činnost........................ 168
PŘEDNÍ AIRBAGAirbag řidiče................... 131Airbag předního spolujezdce.... 131
ODKLÁDACÍ SCHRÁNKAOdkládací schránka............. 83
ŘADICÍ PÁKAManuální řazení................ 161Automatické řazení............. 163
VOLANTSeřízení......................... 38Zámek volantu.................. 38
3
11

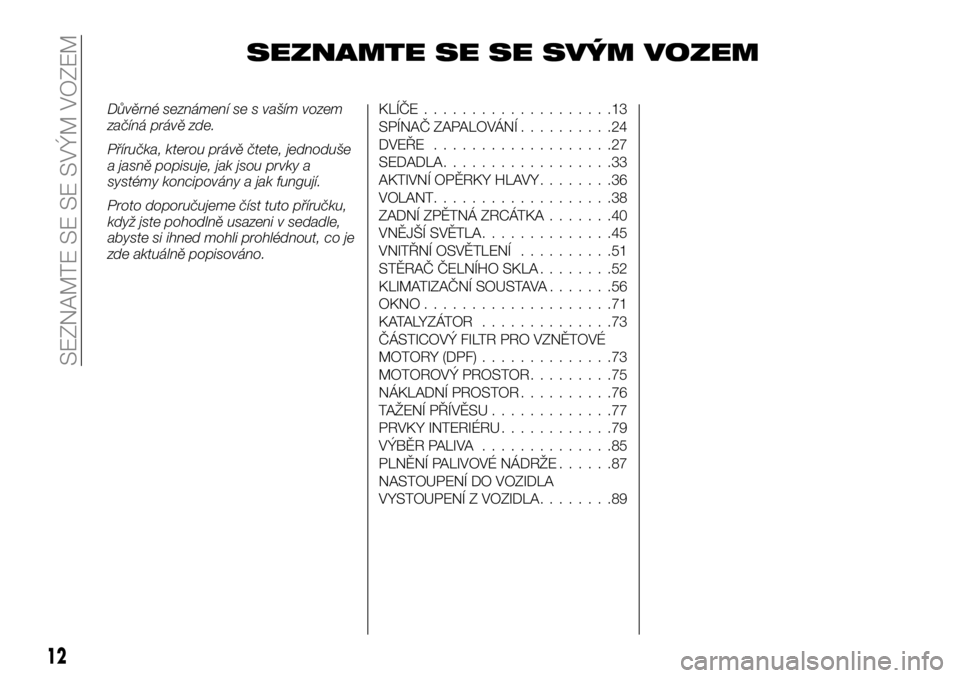

SEZNAMTE SE SE SVÝM VOZEM
Důvěrné seznámení se s vaším vozem
začíná právě zde.
Příručka, kterou právě čtete, jednoduše
a jasně popisuje, jak jsou prvky a
systémy koncipovány a jak fungují.
Proto doporučujeme číst tuto příručku,
když jste pohodlně usazeni v sedadle,
abyste si ihned mohli prohlédnout, co je
zde aktuálně popisováno.KLÍČE....................13
SPÍNAČ ZAPALOVÁNÍ..........24
DVEŘE...................27
SEDADLA..................33
AKTIVNÍ OPĚRKY HLAVY........36
VOLANT...................38
ZADNÍ ZPĚTNÁ ZRCÁTKA.......40
VNĚJŠÍ SVĚTLA..............45
VNITŘNÍ OSVĚTLENÍ..........51
STĚRAČ ČELNÍHO SKLA........52
KLIMATIZAČNÍ SOUSTAVA.......56
OKNO....................71
KATALYZÁTOR ..............73
ČÁSTICOVÝ FILTR PRO VZNĚTOVÉ
MOTORY (DPF)..............73
MOTOROVÝ PROSTOR.........75
NÁKLADNÍ PROSTOR..........76
TAŽENÍ PŘÍVĚSU.............77
PRVKY INTERIÉRU............79
VÝBĚR PALIVA..............85
PLNĚNÍ PALIVOVÉ NÁDRŽE......87
NASTOUPENÍ DO VOZIDLA
VYSTOUPENÍ Z VOZIDLA........89
12
SEZNAMTE SE SE SVÝM VOZEM

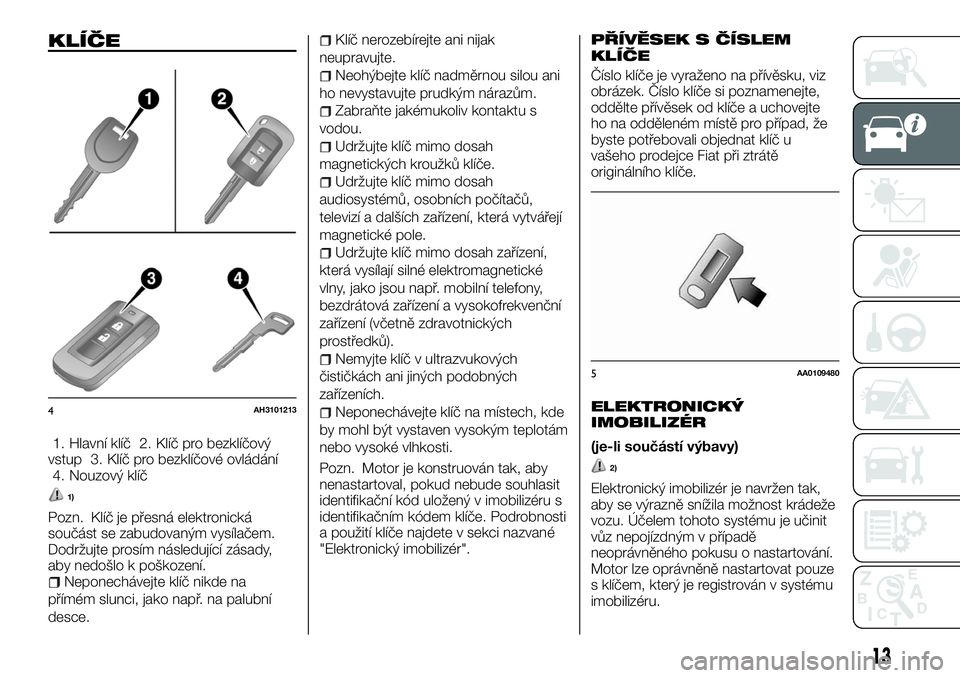

KLÍČE
1. Hlavní klíč 2. Klíč pro bezklíčový
vstup 3. Klíč pro bezklíčové ovládání
4. Nouzový klíč
1)
Pozn. Klíč je přesná elektronická
součást se zabudovaným vysílačem.
Dodržujte prosím následující zásady,
aby nedošlo k poškození.
Neponechávejte klíč nikde na
přímém slunci, jako např. na palubní
desce.
Klíč nerozebírejte ani nijak
neupravujte.
Neohýbejte klíč nadměrnou silou ani
ho nevystavujte prudkým nárazům.
Zabraňte jakémukoliv kontaktu s
vodou.
Udržujte klíč mimo dosah
magnetických kroužků klíče.
Udržujte klíč mimo dosah
audiosystémů, osobních počítačů,
televizí a dalších zařízení, která vytvářejí
magnetické pole.
Udržujte klíč mimo dosah zařízení,
která vysílají silné elektromagnetické
vlny, jako jsou např. mobilní telefony,
bezdrátová zařízení a vysokofrekvenční
zařízení (včetně zdravotnických
prostředků).
Nemyjte klíč v ultrazvukových
čističkách ani jiných podobných
zařízeních.
Neponechávejte klíč na místech, kde
by mohl být vystaven vysokým teplotám
nebo vysoké vlhkosti.
Pozn. Motor je konstruován tak, aby
nenastartoval, pokud nebude souhlasit
identifikační kód uložený v imobilizéru s
identifikačním kódem klíče. Podrobnosti
a použití klíče najdete v sekci nazvané
"Elektronický imobilizér".
PŘÍVĚSEK S ČÍSLEM
KLÍČE
Číslo klíče je vyraženo na přívěsku, viz
obrázek. Číslo klíče si poznamenejte,
oddělte přívěsek od klíče a uchovejte
ho na odděleném místě pro případ, že
byste potřebovali objednat klíč u
vašeho prodejce Fiat při ztrátě
originálního klíče.
ELEKTRONICKÝ
IMOBILIZÉR
(je-li součástí výbavy)
2)
Elektronický imobilizér je navržen tak,
aby se výrazně snížila možnost krádeže
vozu. Účelem tohoto systému je učinit
vůz nepojízdným v případě
neoprávněného pokusu o nastartování.
Motor lze oprávněně nastartovat pouze
s klíčem, který je registrován v systému
imobilizéru.
4AH3101213
5AA0109480
13

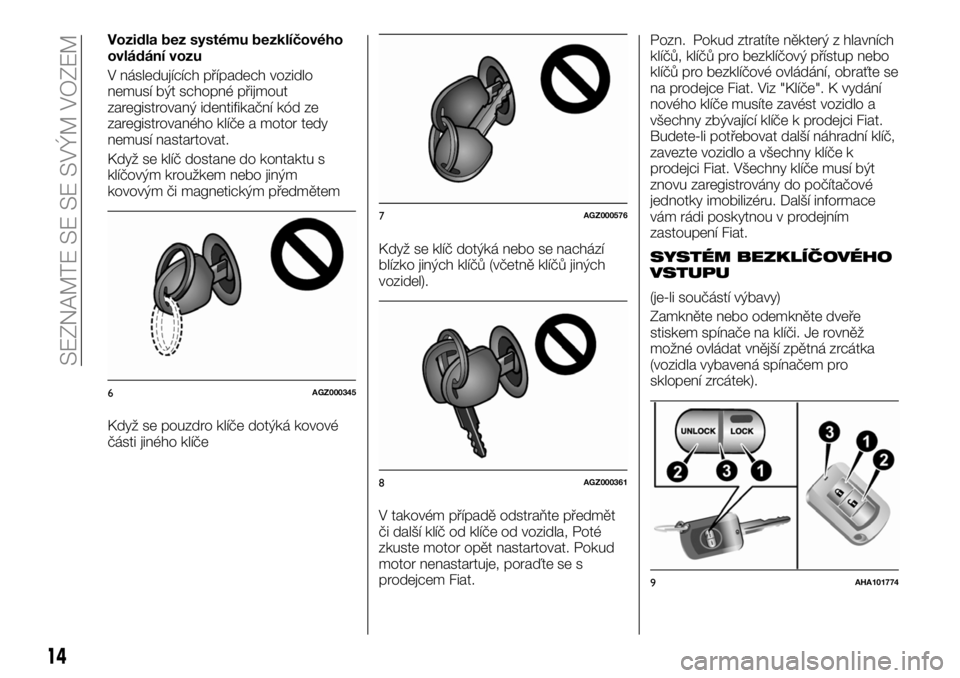

Vozidla bez systému bezklíčového
ovládání vozu
V následujících případech vozidlo
nemusí být schopné přijmout
zaregistrovaný identifikační kód ze
zaregistrovaného klíče a motor tedy
nemusí nastartovat.
Když se klíč dostane do kontaktu s
klíčovým kroužkem nebo jiným
kovovým či magnetickým předmětem
Když se pouzdro klíče dotýká kovové
části jiného klíčeKdyž se klíč dotýká nebo se nachází
blízko jiných klíčů (včetně klíčů jiných
vozidel).
V takovém případě odstraňte předmět
či další klíč od klíče od vozidla, Poté
zkuste motor opět nastartovat. Pokud
motor nenastartuje, poraďte se s
prodejcem Fiat.Pozn. Pokud ztratíte některý z hlavních
klíčů, klíčů pro bezklíčový přístup nebo
klíčů pro bezklíčové ovládání, obraťte se
na prodejce Fiat. Viz "Klíče". K vydání
nového klíče musíte zavést vozidlo a
všechny zbývající klíče k prodejci Fiat.
Budete-li potřebovat další náhradní klíč,
zavezte vozidlo a všechny klíče k
prodejci Fiat. Všechny klíče musí být
znovu zaregistrovány do počítačové
jednotky imobilizéru. Další informace
vám rádi poskytnou v prodejním
zastoupení Fiat.
SYSTÉM BEZKLÍČOVÉHO
VSTUPU
(je-li součástí výbavy)
Zamkněte nebo odemkněte dveře
stiskem spínače na klíči. Je rovněž
možné ovládat vnější zpětná zrcátka
(vozidla vybavená spínačem pro
sklopení zrcátek).
6AGZ000345
7AGZ000576
8AGZ000361
9AHA101774
14
SEZNAMTE SE SE SVÝM VOZEM

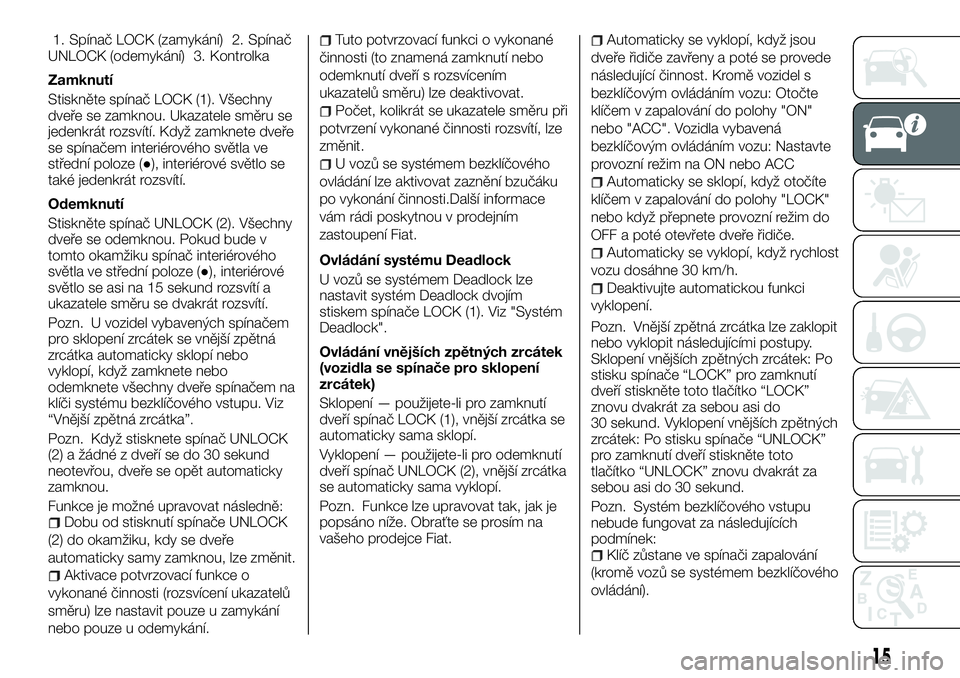

1. Spínač LOCK (zamykání) 2. Spínač
UNLOCK (odemykání) 3. Kontrolka
Zamknutí
Stiskněte spínač LOCK (1). Všechny
dveře se zamknou. Ukazatele směru se
jedenkrát rozsvítí. Když zamknete dveře
se spínačem interiérového světla ve
střední poloze (●), interiérové světlo se
také jedenkrát rozsvítí.
Odemknutí
Stiskněte spínač UNLOCK (2). Všechny
dveře se odemknou. Pokud bude v
tomto okamžiku spínač interiérového
světla ve střední poloze (●), interiérové
světlo se asi na 15 sekund rozsvítí a
ukazatele směru se dvakrát rozsvítí.
Pozn. U vozidel vybavených spínačem
pro sklopení zrcátek se vnější zpětná
zrcátka automaticky sklopí nebo
vyklopí, když zamknete nebo
odemknete všechny dveře spínačem na
klíči systému bezklíčového vstupu. Viz
“Vnější zpětná zrcátka”.
Pozn. Když stisknete spínač UNLOCK
(2) a žádné z dveří se do 30 sekund
neotevřou, dveře se opět automaticky
zamknou.
Funkce je možné upravovat následně:
Dobu od stisknutí spínače UNLOCK
(2) do okamžiku, kdy se dveře
automaticky samy zamknou, lze změnit.
Aktivace potvrzovací funkce o
vykonané činnosti (rozsvícení ukazatelů
směru) lze nastavit pouze u zamykání
nebo pouze u odemykání.
Tuto potvrzovací funkci o vykonané
činnosti (to znamená zamknutí nebo
odemknutí dveří s rozsvícením
ukazatelů směru) lze deaktivovat.
Počet, kolikrát se ukazatele směru při
potvrzení vykonané činnosti rozsvítí, lze
změnit.
U vozů se systémem bezklíčového
ovládání lze aktivovat zaznění bzučáku
po vykonání činnosti.Další informace
vám rádi poskytnou v prodejním
zastoupení Fiat.
Ovládání systému Deadlock
U vozů se systémem Deadlock lze
nastavit systém Deadlock dvojím
stiskem spínače LOCK (1). Viz "Systém
Deadlock".
Ovládání vnějších zpětných zrcátek
(vozidla se spínače pro sklopení
zrcátek)
Sklopení — použijete-li pro zamknutí
dveří spínač LOCK (1), vnější zrcátka se
automaticky sama sklopí.
Vyklopení — použijete-li pro odemknutí
dveří spínač UNLOCK (2), vnější zrcátka
se automaticky sama vyklopí.
Pozn. Funkce lze upravovat tak, jak je
popsáno níže. Obraťte se prosím na
vašeho prodejce Fiat.
Automaticky se vyklopí, když jsou
dveře řidiče zavřeny a poté se provede
následující činnost. Kromě vozidel s
bezklíčovým ovládáním vozu: Otočte
klíčem v zapalování do polohy "ON"
nebo "ACC". Vozidla vybavená
bezklíčovým ovládáním vozu: Nastavte
provozní režim na ON nebo ACC
Automaticky se sklopí, když otočíte
klíčem v zapalování do polohy "LOCK"
nebo když přepnete provozní režim do
OFF a poté otevřete dveře řidiče.
Automaticky se vyklopí, když rychlost
vozu dosáhne 30 km/h.
Deaktivujte automatickou funkci
vyklopení.
Pozn. Vnější zpětná zrcátka lze zaklopit
nebo vyklopit následujícími postupy.
Sklopení vnějších zpětných zrcátek: Po
stisku spínače “LOCK” pro zamknutí
dveří stiskněte toto tlačítko “LOCK”
znovu dvakrát za sebou asi do
30 sekund. Vyklopení vnějších zpětných
zrcátek: Po stisku spínače “UNLOCK”
pro zamknutí dveří stiskněte toto
tlačítko “UNLOCK” znovu dvakrát za
sebou asi do 30 sekund.
Pozn. Systém bezklíčového vstupu
nebude fungovat za následujících
podmínek:
Klíč zůstane ve spínači zapalování
(kromě vozů se systémem bezklíčového
ovládání).
15

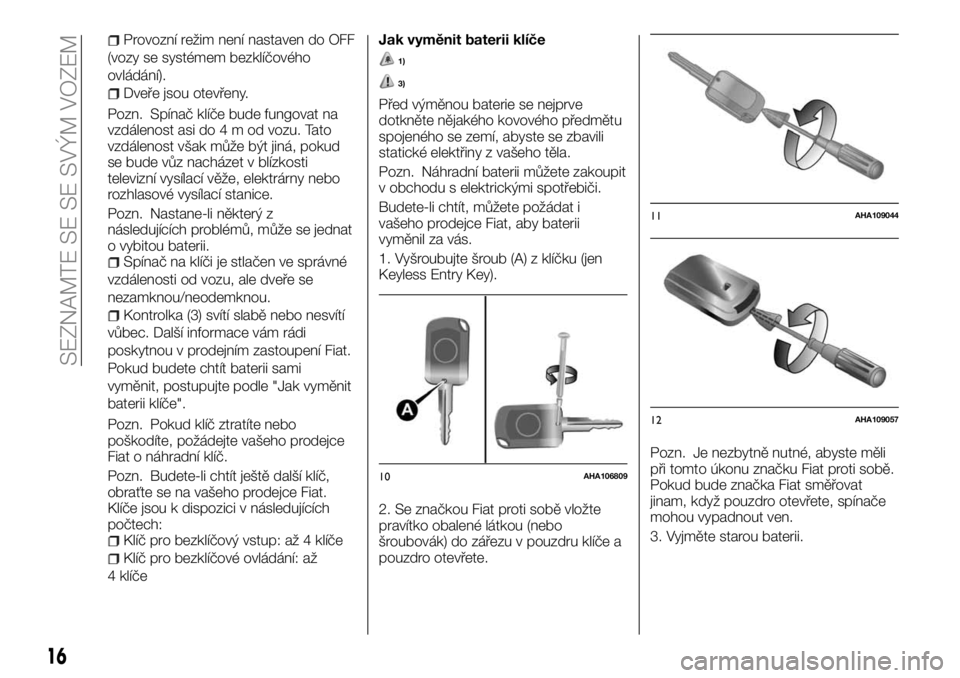

Provozní režim není nastaven do OFF
(vozy se systémem bezklíčového
ovládání).
Dveře jsou otevřeny.
Pozn. Spínač klíče bude fungovat na
vzdálenost asi do4modvozu. Tato
vzdálenost však může být jiná, pokud
se bude vůz nacházet v blízkosti
televizní vysílací věže, elektrárny nebo
rozhlasové vysílací stanice.
Pozn. Nastane-li některý z
následujících problémů, může se jednat
o vybitou baterii.
Spínač na klíči je stlačen ve správné
vzdálenosti od vozu, ale dveře se
nezamknou/neodemknou.
Kontrolka (3) svítí slabě nebo nesvítí
vůbec. Další informace vám rádi
poskytnou v prodejním zastoupení Fiat.
Pokud budete chtít baterii sami
vyměnit, postupujte podle "Jak vyměnit
baterii klíče".
Pozn. Pokud klíč ztratíte nebo
poškodíte, požádejte vašeho prodejce
Fiat o náhradní klíč.
Pozn. Budete-li chtít ještě další klíč,
obraťte se na vašeho prodejce Fiat.
Klíče jsou k dispozici v následujících
počtech:
Klíč pro bezklíčový vstup: až 4 klíče
Klíč pro bezklíčové ovládání: až
4 klíče
Jak vyměnit baterii klíče
1)
3)
Před výměnou baterie se nejprve
dotkněte nějakého kovového předmětu
spojeného se zemí, abyste se zbavili
statické elektřiny z vašeho těla.
Pozn. Náhradní baterii můžete zakoupit
v obchodu s elektrickými spotřebiči.
Budete-li chtít, můžete požádat i
vašeho prodejce Fiat, aby baterii
vyměnil za vás.
1. Vyšroubujte šroub (A) z klíčku (jen
Keyless Entry Key).
2. Se značkou Fiat proti sobě vložte
pravítko obalené látkou (nebo
šroubovák) do zářezu v pouzdru klíče a
pouzdro otevřete.Pozn. Je nezbytně nutné, abyste měli
při tomto úkonu značku Fiat proti sobě.
Pokud bude značka Fiat směřovat
jinam, když pouzdro otevřete, spínače
mohou vypadnout ven.
3. Vyjměte starou baterii.
10AHA106809
11AHA109044
12AHA109057
16
SEZNAMTE SE SE SVÝM VOZEM

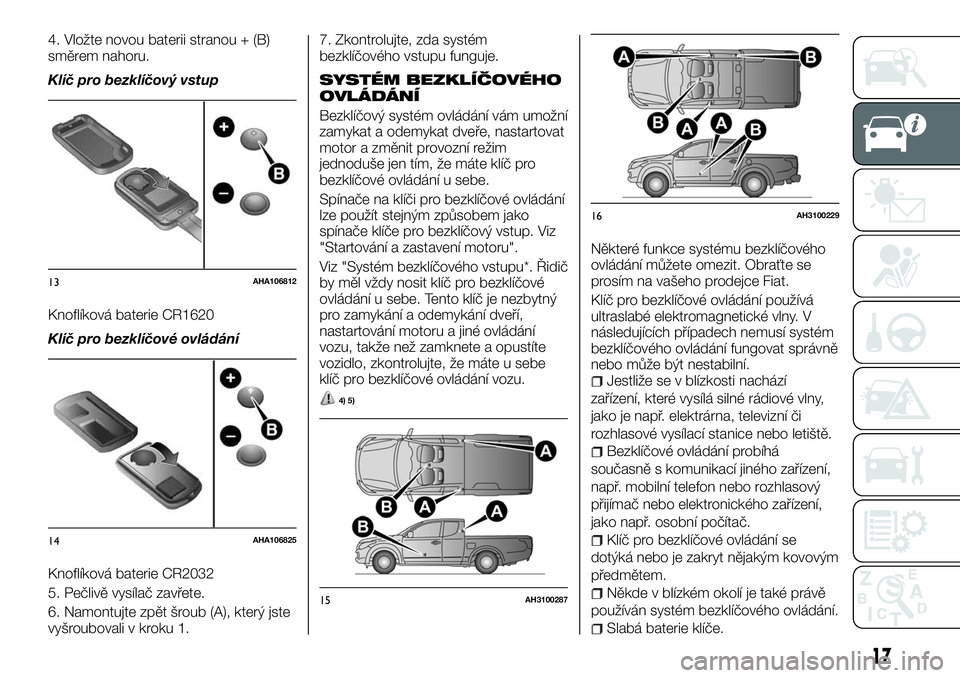

4. Vložte novou baterii stranou + (B)
směrem nahoru.
Klíč pro bezklíčový vstup
Knoflíková baterie CR1620
Klíč pro bezklíčové ovládání
Knoflíková baterie CR2032
5. Pečlivě vysílač zavřete.
6. Namontujte zpět šroub (A), který jste
vyšroubovali v kroku 1.7. Zkontrolujte, zda systém
bezklíčového vstupu funguje.
SYSTÉM BEZKLÍČOVÉHO
OVLÁDÁNÍ
Bezklíčový systém ovládání vám umožní
zamykat a odemykat dveře, nastartovat
motor a změnit provozní režim
jednoduše jen tím, že máte klíč pro
bezklíčové ovládání u sebe.
Spínače na klíči pro bezklíčové ovládání
lze použít stejným způsobem jako
spínače klíče pro bezklíčový vstup. Viz
"Startování a zastavení motoru".
Viz "Systém bezklíčového vstupu*. Řidič
by měl vždy nosit klíč pro bezklíčové
ovládání u sebe. Tento klíč je nezbytný
pro zamykání a odemykání dveří,
nastartování motoru a jiné ovládání
vozu, takže než zamknete a opustíte
vozidlo, zkontrolujte, že máte u sebe
klíč pro bezklíčové ovládání vozu.
4) 5)
Některé funkce systému bezklíčového
ovládání můžete omezit. Obraťte se
prosím na vašeho prodejce Fiat.
Klíč pro bezklíčové ovládání používá
ultraslabé elektromagnetické vlny. V
následujících případech nemusí systém
bezklíčového ovládání fungovat správně
nebo může být nestabilní.
Jestliže se v blízkosti nachází
zařízení, které vysílá silné rádiové vlny,
jako je např. elektrárna, televizní či
rozhlasové vysílací stanice nebo letiště.
Bezklíčové ovládání probíhá
současně s komunikací jiného zařízení,
např. mobilní telefon nebo rozhlasový
přijímač nebo elektronického zařízení,
jako např. osobní počítač.
Klíč pro bezklíčové ovládání se
dotýká nebo je zakryt nějakým kovovým
předmětem.
Někde v blízkém okolí je také právě
používán systém bezklíčového ovládání.
Slabá baterie klíče.
13AHA106812
14AHA106825
15AH3100287
16AH3100229
17

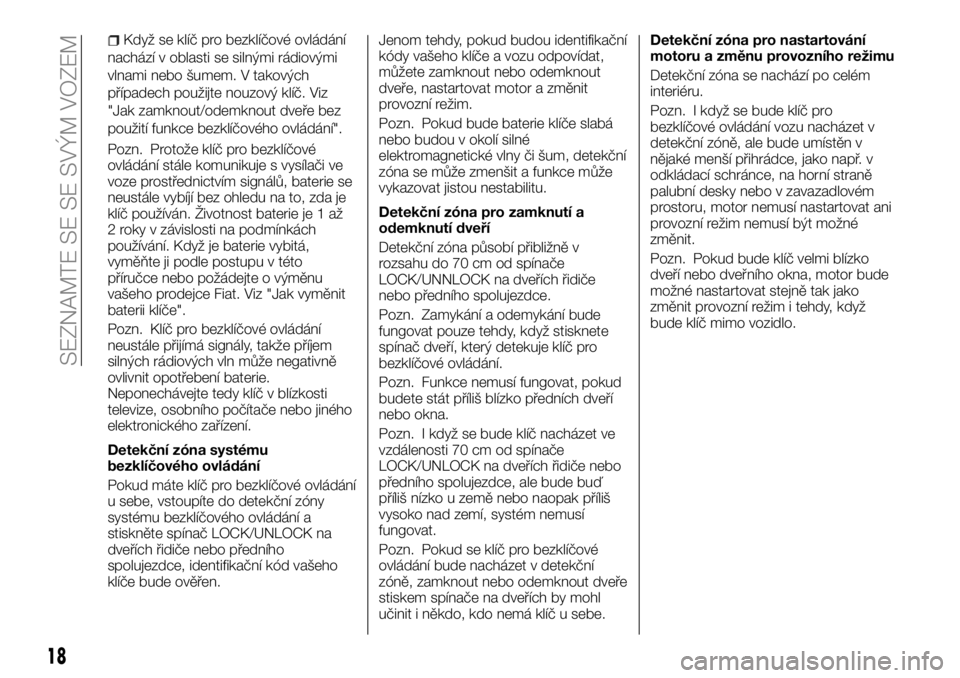

Když se klíč pro bezklíčové ovládání
nachází v oblasti se silnými rádiovými
vlnami nebo šumem. V takových
případech použijte nouzový klíč. Viz
"Jak zamknout/odemknout dveře bez
použití funkce bezklíčového ovládání".
Pozn. Protože klíč pro bezklíčové
ovládání stále komunikuje s vysílači ve
voze prostřednictvím signálů, baterie se
neustále vybíjí bez ohledu na to, zda je
klíč používán. Životnost baterie je 1 až
2 roky v závislosti na podmínkách
používání. Když je baterie vybitá,
vyměňte ji podle postupu v této
příručce nebo požádejte o výměnu
vašeho prodejce Fiat. Viz "Jak vyměnit
baterii klíče".
Pozn. Klíč pro bezklíčové ovládání
neustále přijímá signály, takže příjem
silných rádiových vln může negativně
ovlivnit opotřebení baterie.
Neponechávejte tedy klíč v blízkosti
televize, osobního počítače nebo jiného
elektronického zařízení.
Detekční zóna systému
bezklíčového ovládání
Pokud máte klíč pro bezklíčové ovládání
u sebe, vstoupíte do detekční zóny
systému bezklíčového ovládání a
stiskněte spínač LOCK/UNLOCK na
dveřích řidiče nebo předního
spolujezdce, identifikační kód vašeho
klíče bude ověřen.Jenom tehdy, pokud budou identifikační
kódy vašeho klíče a vozu odpovídat,
můžete zamknout nebo odemknout
dveře, nastartovat motor a změnit
provozní režim.
Pozn. Pokud bude baterie klíče slabá
nebo budou v okolí silné
elektromagnetické vlny či šum, detekční
zóna se může zmenšit a funkce může
vykazovat jistou nestabilitu.
Detekční zóna pro zamknutí a
odemknutí dveří
Detekční zóna působí přibližně v
rozsahu do 70 cm od spínače
LOCK/UNNLOCK na dveřích řidiče
nebo předního spolujezdce.
Pozn. Zamykání a odemykání bude
fungovat pouze tehdy, když stisknete
spínač dveří, který detekuje klíč pro
bezklíčové ovládání.
Pozn. Funkce nemusí fungovat, pokud
budete stát příliš blízko předních dveří
nebo okna.
Pozn. I když se bude klíč nacházet ve
vzdálenosti 70 cm od spínače
LOCK/UNLOCK na dveřích řidiče nebo
předního spolujezdce, ale bude buď
příliš nízko u země nebo naopak příliš
vysoko nad zemí, systém nemusí
fungovat.
Pozn. Pokud se klíč pro bezklíčové
ovládání bude nacházet v detekční
zóně, zamknout nebo odemknout dveře
stiskem spínače na dveřích by mohl
učinit i někdo, kdo nemá klíč u sebe.Detekční zóna pro nastartování
motoru a změnu provozního režimu
Detekční zóna se nachází po celém
interiéru.
Pozn. I když se bude klíč pro
bezklíčové ovládání vozu nacházet v
detekční zóně, ale bude umístěn v
nějaké menší přihrádce, jako např. v
odkládací schránce, na horní straně
palubní desky nebo v zavazadlovém
prostoru, motor nemusí nastartovat ani
provozní režim nemusí být možné
změnit.
Pozn. Pokud bude klíč velmi blízko
dveří nebo dveřního okna, motor bude
možné nastartovat stejně tak jako
změnit provozní režim i tehdy, když
bude klíč mimo vozidlo.
18
SEZNAMTE SE SE SVÝM VOZEM
