FIAT PANDA 2018 Manual de Empleo y Cuidado (in Spanish)

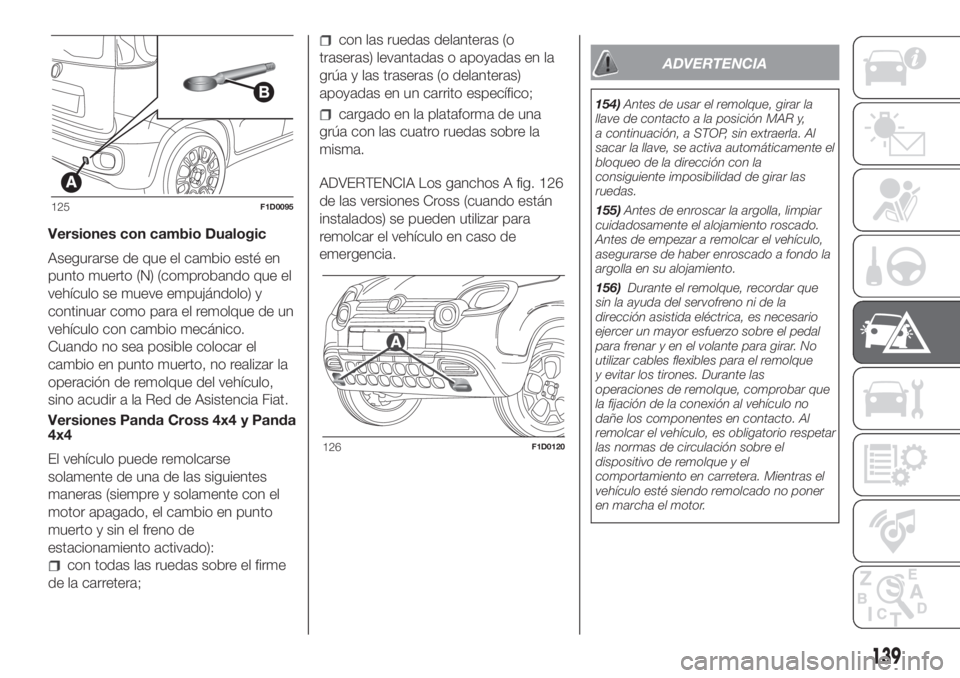

Versiones con cambio Dualogic
Asegurarse de que el cambio esté en
punto muerto (N) (comprobando que el
vehículo se mueve empujándolo) y
continuar como para el remolque de un
vehículo con cambio mecánico.
Cuando no sea posible colocar el
cambio en punto muerto, no realizar la
operación de remolque del vehículo,
sino acudir a la Red de Asistencia Fiat.
Versiones Panda Cross 4x4 y Panda
4x4
El vehículo puede remolcarse
solamente de una de las siguientes
maneras (siempre y solamente con el
motor apagado, el cambio en punto
muerto y sin el freno de
estacionamiento activado):
con todas las ruedas sobre el firme
de la carretera;
con las ruedas delanteras (o
traseras) levantadas o apoyadas en la
grúa y las traseras (o delanteras)
apoyadas en un carrito específico;
cargado en la plataforma de una
grúa con las cuatro ruedas sobre la
misma.
ADVERTENCIA Los ganchos A fig. 126
de las versiones Cross (cuando están
instalados) se pueden utilizar para
remolcar el vehículo en caso de
emergencia.
ADVERTENCIA
154)Antes de usar el remolque, girar la
llave de contacto a la posición MAR y,
a continuación, a STOP, sin extraerla. Al
sacar la llave, se activa automáticamente el
bloqueo de la dirección con la
consiguiente imposibilidad de girar las
ruedas.
155)Antes de enroscar la argolla, limpiar
cuidadosamente el alojamiento roscado.
Antes de empezar a remolcar el vehículo,
asegurarse de haber enroscado a fondo la
argolla en su alojamiento.
156)Durante el remolque, recordar que
sin la ayuda del servofreno ni de la
dirección asistida eléctrica, es necesario
ejercer un mayor esfuerzo sobre el pedal
para frenar y en el volante para girar. No
utilizar cables flexibles para el remolque
y evitar los tirones. Durante las
operaciones de remolque, comprobar que
la fijación de la conexión al vehículo no
dañe los componentes en contacto. Al
remolcar el vehículo, es obligatorio respetar
las normas de circulación sobre el
dispositivo de remolque y el
comportamiento en carretera. Mientras el
vehículo esté siendo remolcado no poner
en marcha el motor.
125F1D0095
126F1D0120
139

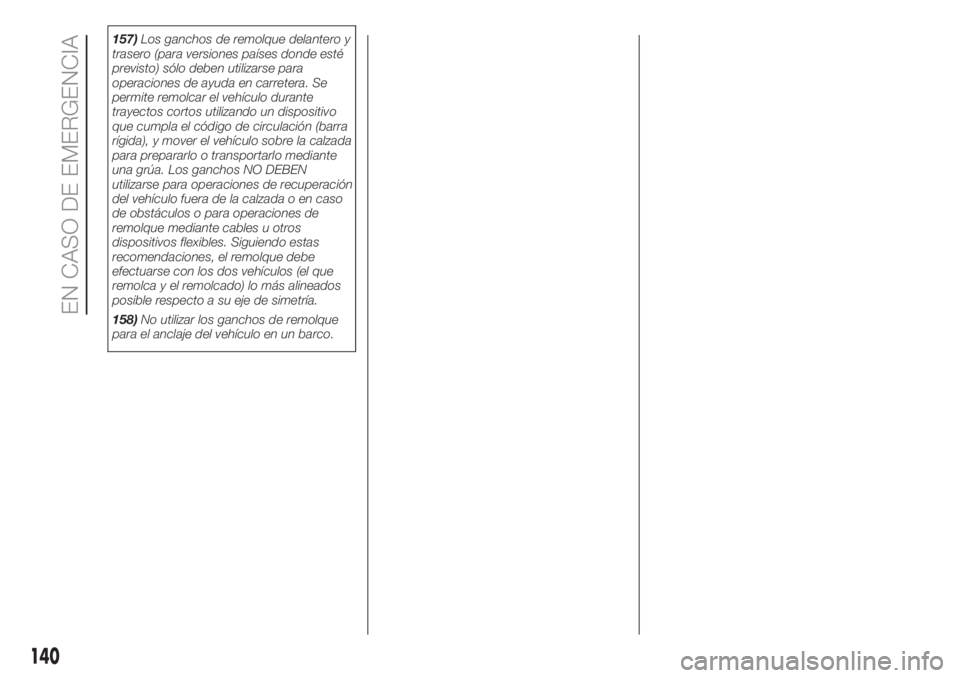

157)Los ganchos de remolque delantero y
trasero (para versiones países donde esté
previsto) sólo deben utilizarse para
operaciones de ayuda en carretera. Se
permite remolcar el vehículo durante
trayectos cortos utilizando un dispositivo
que cumpla el código de circulación (barra
rígida), y mover el vehículo sobre la calzada
para prepararlo o transportarlo mediante
una grúa. Los ganchos NO DEBEN
utilizarse para operaciones de recuperación
del vehículo fuera de la calzada o en caso
de obstáculos o para operaciones de
remolque mediante cables u otros
dispositivos flexibles. Siguiendo estas
recomendaciones, el remolque debe
efectuarse con los dos vehículos (el que
remolca y el remolcado) lo más alineados
posible respecto a su eje de simetría.
158)No utilizar los ganchos de remolque
para el anclaje del vehículo en un barco.
140
EN CASO DE EMERGENCIA

MANTENIMIENTO Y CUIDADO
Un correcto mantenimiento permite
conservar las prestaciones del vehículo,
contener los costes de funcionamiento
y proteger la eficiencia de los sistemas
de seguridad.
En este capítulo se explica cómo.MANTENIMIENTO
PROGRAMADO ..............................142
RECARGA DE LA BATERÍA .............154
COMPARTIMENTO DEL MOTOR ....156
LIMPIAPARABRISAS/
LIMPIALUNETA ...............................161
ELEVACIÓN DEL VEHÍCULO...........162
RUEDAS Y NEUMÁTICOS...............163
CARROCERÍA .................................163
INTERIORES ...................................164
141

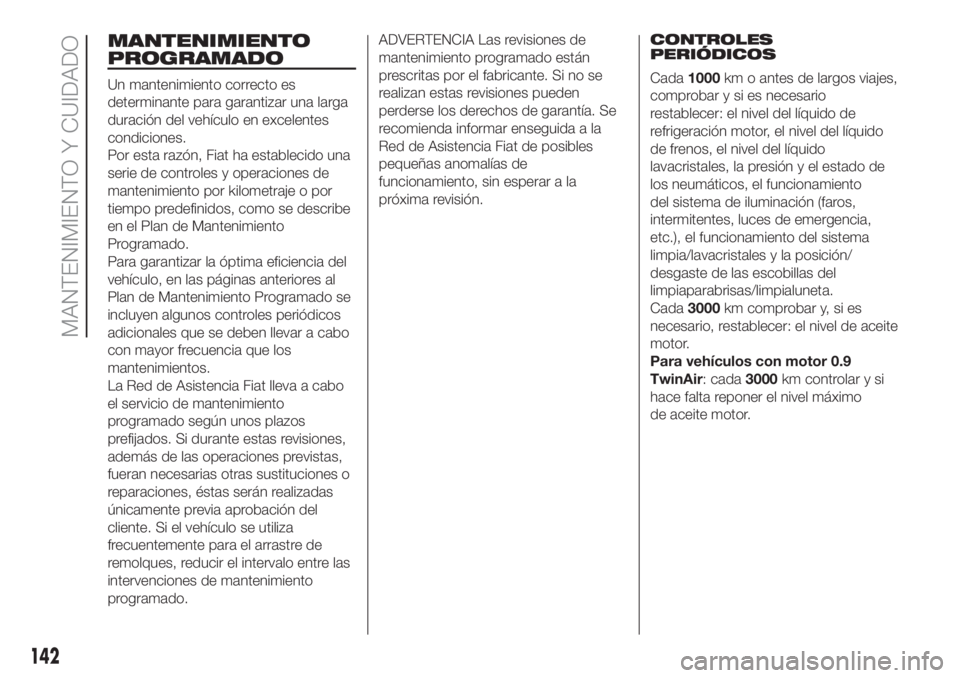

MANTENIMIENTO
PROGRAMADO
Un mantenimiento correcto es
determinante para garantizar una larga
duración del vehículo en excelentes
condiciones.
Por esta razón, Fiat ha establecido una
serie de controles y operaciones de
mantenimiento por kilometraje o por
tiempo predefinidos, como se describe
en el Plan de Mantenimiento
Programado.
Para garantizar la óptima eficiencia del
vehículo, en las páginas anteriores al
Plan de Mantenimiento Programado se
incluyen algunos controles periódicos
adicionales que se deben llevar a cabo
con mayor frecuencia que los
mantenimientos.
La Red de Asistencia Fiat lleva a cabo
el servicio de mantenimiento
programado según unos plazos
prefijados. Si durante estas revisiones,
además de las operaciones previstas,
fueran necesarias otras sustituciones o
reparaciones, éstas serán realizadas
únicamente previa aprobación del
cliente. Si el vehículo se utiliza
frecuentemente para el arrastre de
remolques, reducir el intervalo entre las
intervenciones de mantenimiento
programado.ADVERTENCIA Las revisiones de
mantenimiento programado están
prescritas por el fabricante. Si no se
realizan estas revisiones pueden
perderse los derechos de garantía. Se
recomienda informar enseguida a la
Red de Asistencia Fiat de posibles
pequeñas anomalías de
funcionamiento, sin esperar a la
próxima revisión.CONTROLES
PERIÓDICOS
Cada1000km o antes de largos viajes,
comprobar y si es necesario
restablecer: el nivel del líquido de
refrigeración motor, el nivel del líquido
de frenos, el nivel del líquido
lavacristales, la presión y el estado de
los neumáticos, el funcionamiento
del sistema de iluminación (faros,
intermitentes, luces de emergencia,
etc.), el funcionamiento del sistema
limpia/lavacristales y la posición/
desgaste de las escobillas del
limpiaparabrisas/limpialuneta.
Cada3000km comprobar y, si es
necesario, restablecer: el nivel de aceite
motor.
Para vehículos con motor 0.9
TwinAir: cada3000km controlar y si
hace falta reponer el nivel máximo
de aceite motor.
142
MANTENIMIENTO Y CUIDADO

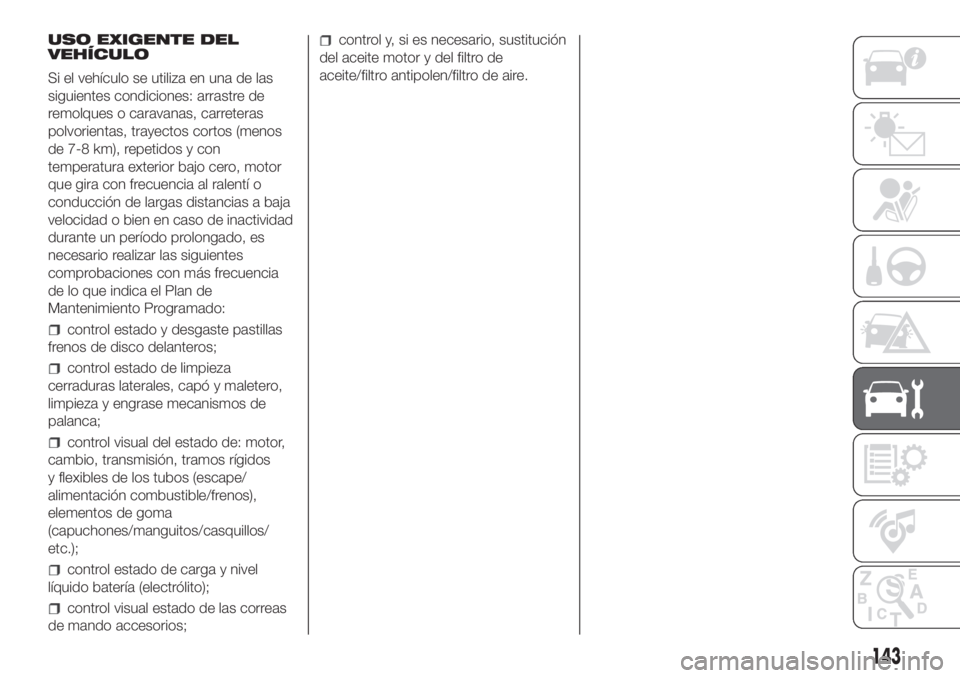

USO EXIGENTE DEL
VEHÍCULO
Si el vehículo se utiliza en una de las
siguientes condiciones: arrastre de
remolques o caravanas, carreteras
polvorientas, trayectos cortos (menos
de 7-8 km), repetidos y con
temperatura exterior bajo cero, motor
que gira con frecuencia al ralentí o
conducción de largas distancias a baja
velocidad o bien en caso de inactividad
durante un período prolongado, es
necesario realizar las siguientes
comprobaciones con más frecuencia
de lo que indica el Plan de
Mantenimiento Programado:
control estado y desgaste pastillas
frenos de disco delanteros;
control estado de limpieza
cerraduras laterales, capó y maletero,
limpieza y engrase mecanismos de
palanca;
control visual del estado de: motor,
cambio, transmisión, tramos rígidos
y flexibles de los tubos (escape/
alimentación combustible/frenos),
elementos de goma
(capuchones/manguitos/casquillos/
etc.);
control estado de carga y nivel
líquido batería (electrólito);
control visual estado de las correas
de mando accesorios;
control y, si es necesario, sustitución
del aceite motor y del filtro de
aceite/filtro antipolen/filtro de aire.
143

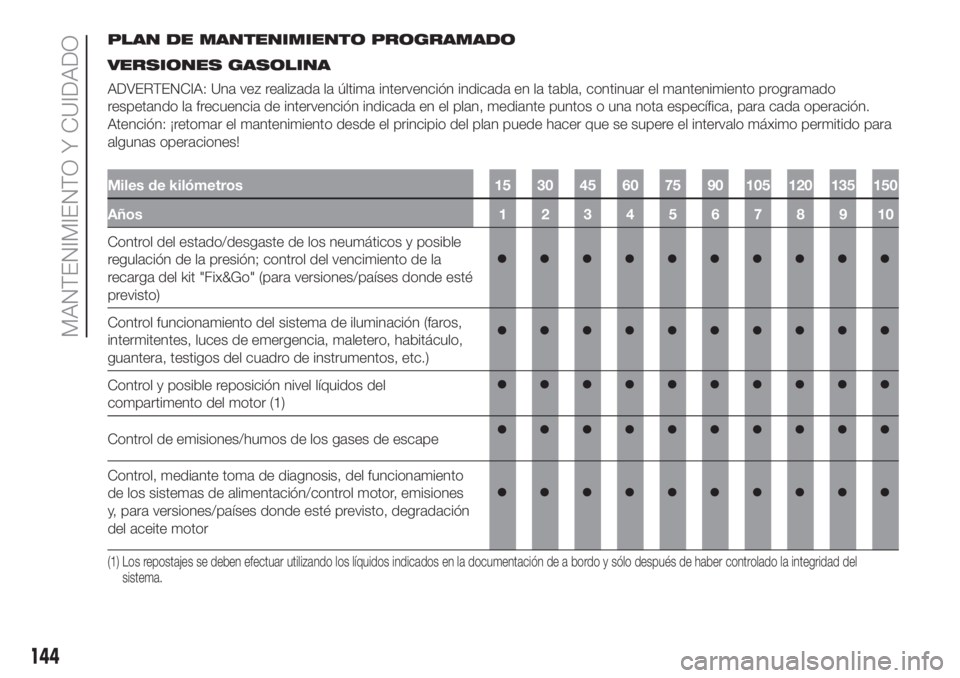

PLAN DE MANTENIMIENTO PROGRAMADO.
VERSIONES GASOLINA
ADVERTENCIA: Una vez realizada la última intervención indicada en la tabla, continuar el mantenimiento programado
respetando la frecuencia de intervención indicada en el plan, mediante puntos o una nota específica, para cada operación.
Atención: ¡retomar el mantenimiento desde el principio del plan puede hacer que se supere el intervalo máximo permitido para
algunas operaciones!
Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control del estado/desgaste de los neumáticos y posible
regulación de la presión; control del vencimiento de la
recarga del kit "Fix&Go" (para versiones/países donde esté
previsto)
Control funcionamiento del sistema de iluminación (faros,
intermitentes, luces de emergencia, maletero, habitáculo,
guantera, testigos del cuadro de instrumentos, etc.)
Control y posible reposición nivel líquidos del
compartimento del motor (1)
Control de emisiones/humos de los gases de escape
Control, mediante toma de diagnosis, del funcionamiento
de los sistemas de alimentación/control motor, emisiones
y, para versiones/países donde esté previsto, degradación
del aceite motor
(1) Los repostajes se deben efectuar utilizando los líquidos indicados en la documentación de a bordo y sólo después de haber controlado la integridaddel
sistema.
144
MANTENIMIENTO Y CUIDADO

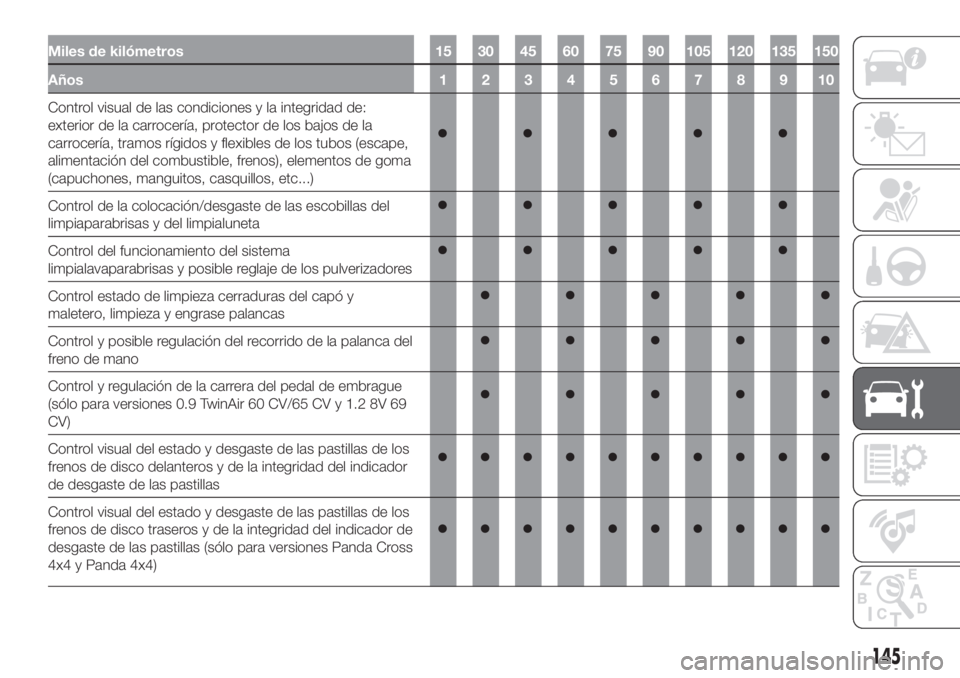

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual de las condiciones y la integridad de:
exterior de la carrocería, protector de los bajos de la
carrocería, tramos rígidos y flexibles de los tubos (escape,
alimentación del combustible, frenos), elementos de goma
(capuchones, manguitos, casquillos, etc...)
Control de la colocación/desgaste de las escobillas del
limpiaparabrisas y del limpialuneta
Control del funcionamiento del sistema
limpialavaparabrisas y posible reglaje de los pulverizadores
Control estado de limpieza cerraduras del capó y
maletero, limpieza y engrase palancas
Control y posible regulación del recorrido de la palanca del
freno de mano
Control y regulación de la carrera del pedal de embrague
(sólo para versiones 0.9 TwinAir 60 CV/65 CV y 1.2 8V 69
CV)
Control visual del estado y desgaste de las pastillas de los
frenos de disco delanteros y de la integridad del indicador
de desgaste de las pastillas
Control visual del estado y desgaste de las pastillas de los
frenos de disco traseros y de la integridad del indicador de
desgaste de las pastillas (sólo para versiones Panda Cross
4x4 y Panda 4x4)
145

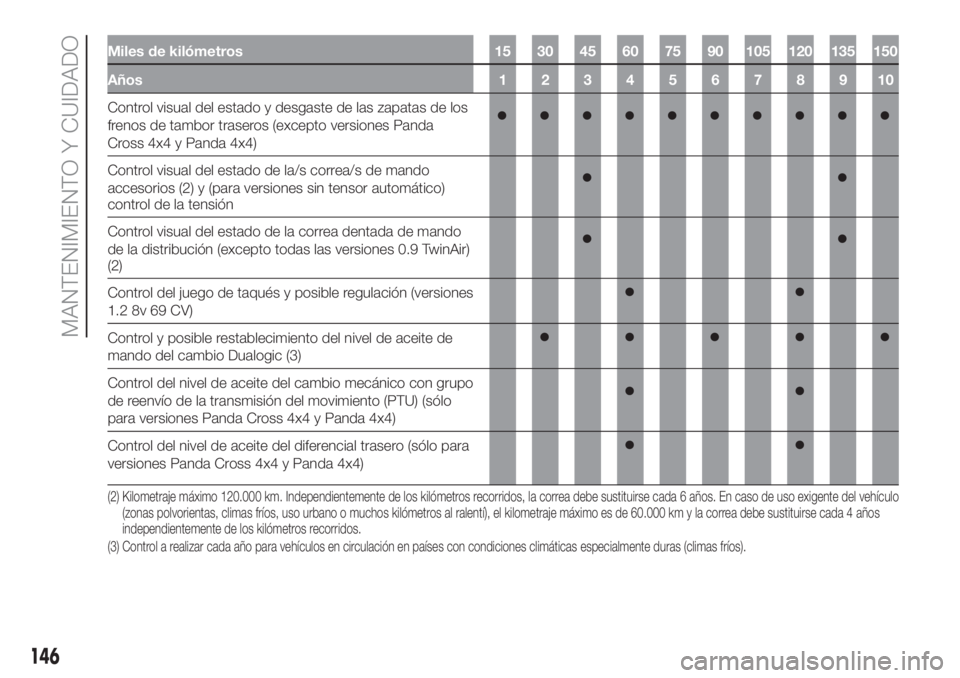

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual del estado y desgaste de las zapatas de los
frenos de tambor traseros (excepto versiones Panda
Cross 4x4 y Panda 4x4)
Control visual del estado de la/s correa/s de mando
accesorios (2) y (para versiones sin tensor automático)
control de la tensión
Control visual del estado de la correa dentada de mando
de la distribución (excepto todas las versiones 0.9 TwinAir)
(2)
Control del juego de taqués y posible regulación (versiones
1.2 8v 69 CV)
Control y posible restablecimiento del nivel de aceite de
mando del cambio Dualogic (3)
Control del nivel de aceite del cambio mecánico con grupo
de reenvío de la transmisión del movimiento (PTU) (sólo
para versiones Panda Cross 4x4 y Panda 4x4)
Control del nivel de aceite del diferencial trasero (sólo para
versiones Panda Cross 4x4 y Panda 4x4)
(2) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
(3) Control a realizar cada año para vehículos en circulación en países con condiciones climáticas especialmente duras (climas fríos).
146
MANTENIMIENTO Y CUIDADO

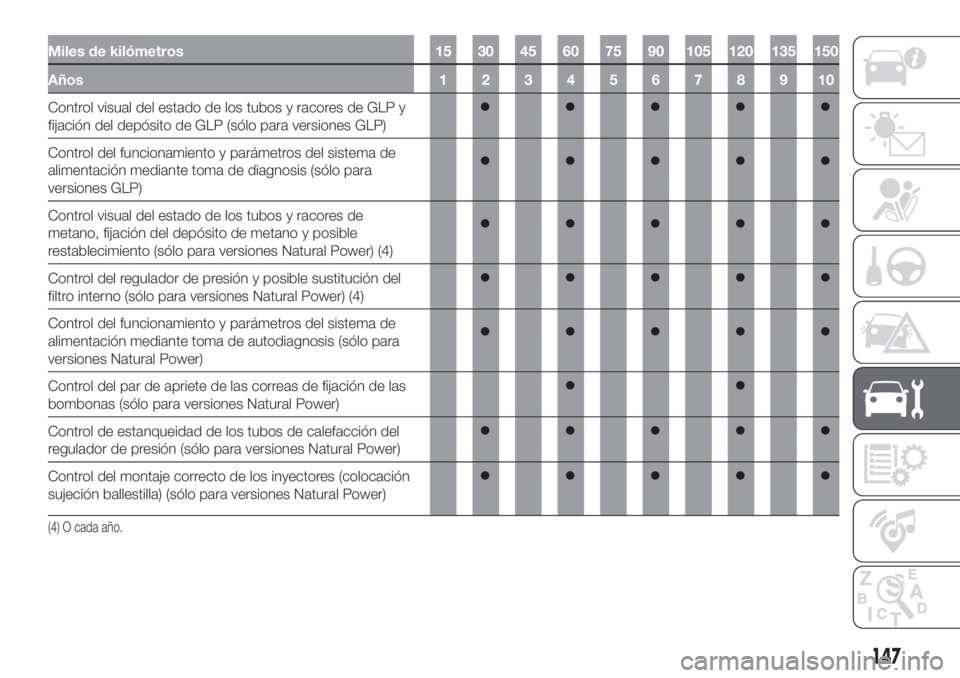

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Control visual del estado de los tubos y racores de GLP y
fijación del depósito de GLP (sólo para versiones GLP)
Control del funcionamiento y parámetros del sistema de
alimentación mediante toma de diagnosis (sólo para
versiones GLP)
Control visual del estado de los tubos y racores de
metano, fijación del depósito de metano y posible
restablecimiento (sólo para versiones Natural Power) (4)
Control del regulador de presión y posible sustitución del
filtro interno (sólo para versiones Natural Power) (4)
Control del funcionamiento y parámetros del sistema de
alimentación mediante toma de autodiagnosis (sólo para
versiones Natural Power)
Control del par de apriete de las correas de fijación de las
bombonas (sólo para versiones Natural Power)
Control de estanqueidad de los tubos de calefacción del
regulador de presión (sólo para versiones Natural Power)
Control del montaje correcto de los inyectores (colocación
sujeción ballestilla) (sólo para versiones Natural Power)
(4) O cada año.
147

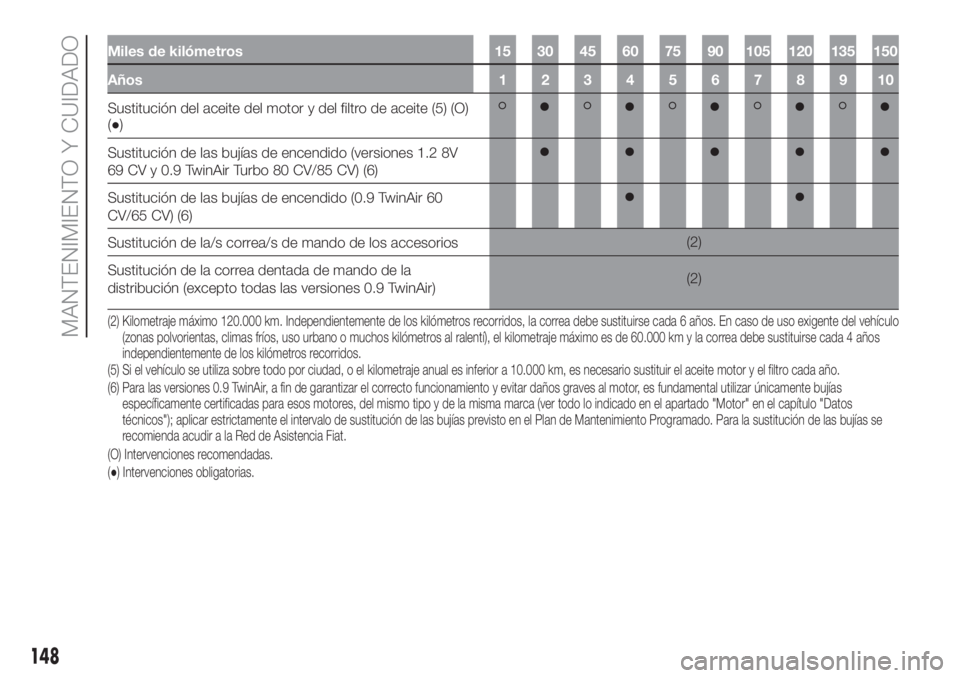

Miles de kilómetros 15 30 45 60 75 90 105 120 135 150
Años12345678910
Sustitución del aceite del motor y del filtro de aceite (5) (O)
(●)
Sustitución de las bujías de encendido (versiones 1.2 8V
69 CV y 0.9 TwinAir Turbo 80 CV/85 CV) (6)
Sustitución de las bujías de encendido (0.9 TwinAir 60
CV/65 CV) (6)
Sustitución de la/s correa/s de mando de los accesorios(2)
Sustitución de la correa dentada de mando de la
distribución (excepto todas las versiones 0.9 TwinAir)(2)
(5) Si el vehículo se utiliza sobre todo por ciudad, o el kilometraje anual es inferior a 10.000 km, es necesario sustituir el aceite motor y el filtro cada año.
(O) Intervenciones recomendadas.
(●) Intervenciones obligatorias. (6) Para las versiones 0.9 TwinAir, a fin de garantizar el correcto funcionamiento y evitar daños graves al motor, es fundamental utilizar únicamentebujías
específicamente certificadas para esos motores, del mismo tipo y de la misma marca (ver todo lo indicado en el apartado "Motor" en el capítulo "Datos
técnicos"); aplicar estrictamente el intervalo de sustitución de las bujías previsto en el Plan de Mantenimiento Programado. Para la sustitución delas bujías se
recomienda acudir a la Red de Asistencia Fiat. (2) Kilometraje máximo 120.000 km. Independientemente de los kilómetros recorridos, la correa debe sustituirse cada 6 años. En caso de uso exigente del vehículo
(zonas polvorientas, climas fríos, uso urbano o muchos kilómetros al ralentí), el kilometraje máximo es de 60.000 km y la correa debe sustituirse cada4 años
independientemente de los kilómetros recorridos.
148
MANTENIMIENTO Y CUIDADO
