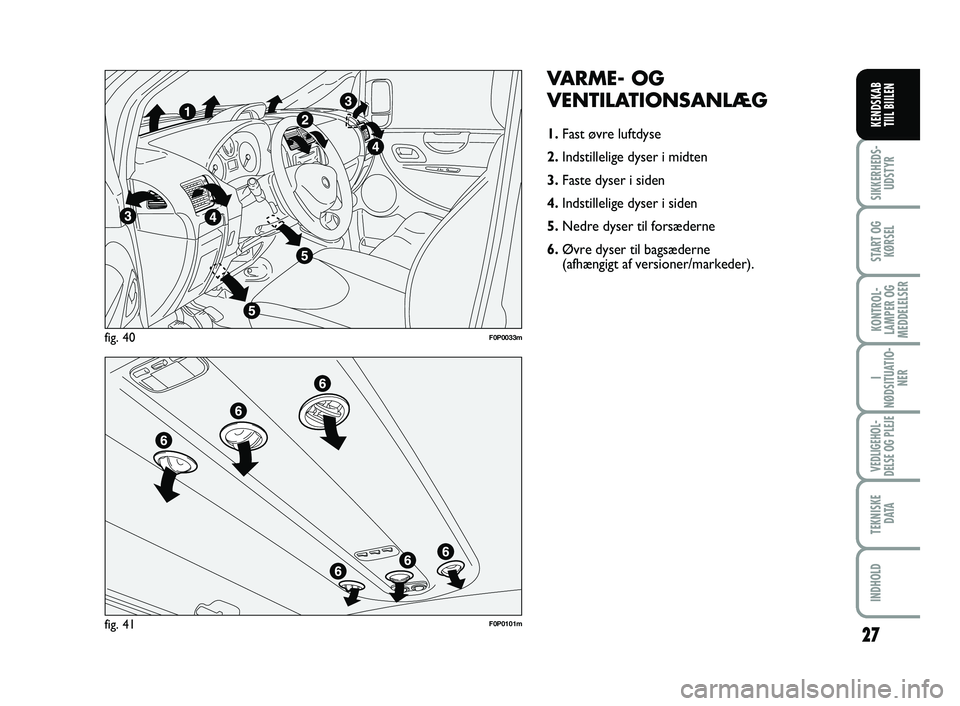

1.Fast øvre luftdyse
2.Indstillelige dyser i midten
3.Faste dyser i siden
4.Indstillelige dyser i siden
5. Nedre dyser til forsæderne
6.Øvre dyser til bagsæderne
(afhængigt af versioner/markeder).
fig. 40F0P0033m
fig. 41F0P0101m
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 27

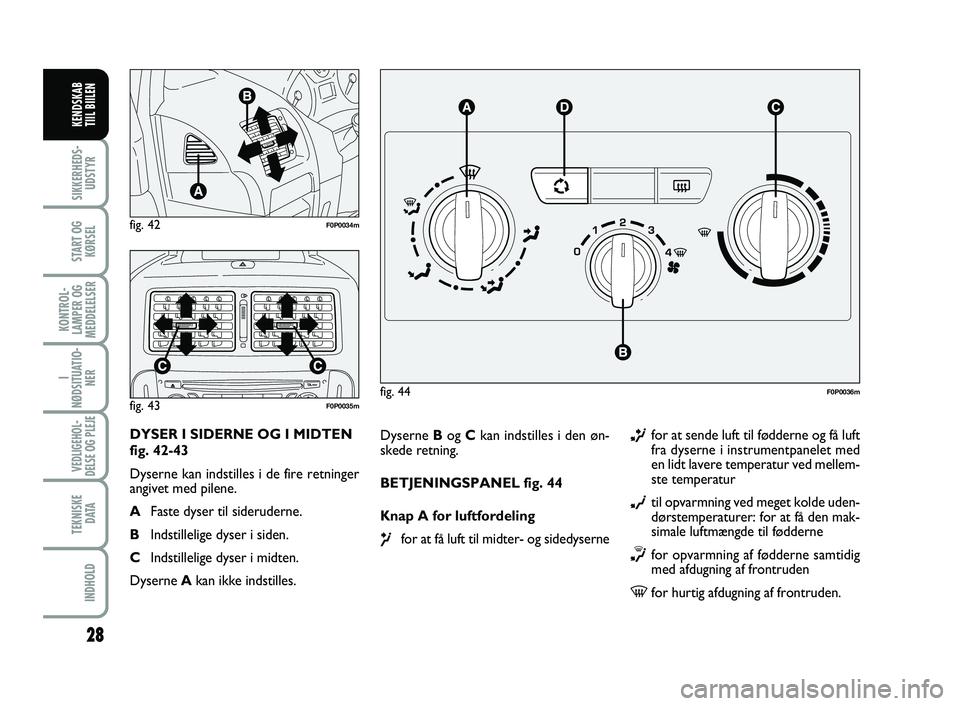

Page 32 of 223
28
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Dyserne Bog Ckan indstilles i den øn-
skede retning.
BETJENINGSPANEL fig. 44
Knap A for luftfordeling
μfor at få luft til midter- og sidedyserne
∑for at sende luft til fødderne og få luft
fra dyserne i instrumentpanelet med
en lidt lavere temperatur ved mellem-
ste temperatur
∂til opvarmning ved meget kolde uden-
dørstemperaturer: for at få den mak-
simale luftmængde til fødderne
∏for opvarmning af fødderne samtidig
med afdugning af frontruden
-for hurtig afdugning af frontruden.
fig. 44F0P0036m
fig. 42F0P0034m
fig. 43F0P0035m
DYSER I SIDERNE OG I MIDTEN
fig. 42-43
Dyserne kan indstilles i de fire retninger
angivet med pilene.
AFaste dyser til sideruderne.
BIndstillelige dyser i siden.
CIndstillelige dyser i midten.
Dyserne Akan ikke indstilles.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 28

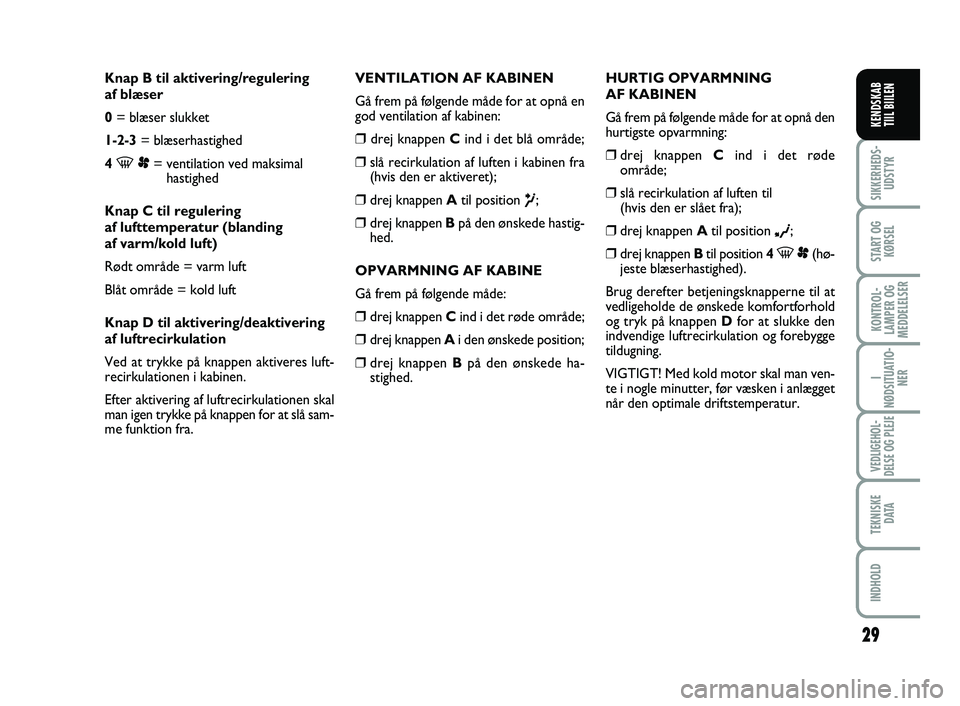

Page 33 of 223
29
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Knap B til aktivering/regulering
af blæser
0= blæser slukket
1-2-3= blæserhastighed
4
-p= ventilation ved maksimal
hastighed
Knap C til regulering
af lufttemperatur (blanding
af varm/kold luft)
Rødt område = varm luft
Blåt område = kold luft
Knap D til aktivering/deaktivering
af luftrecirkulation
Ved at trykke på knappen aktiveres luft-
recirkulationen i kabinen.
Efter aktivering af luftrecirkulationen skal
man igen trykke på knappen for at slå sam-
me funktion fra.HURTIG OPVARMNING
AF KABINEN
Gå frem på følgende måde for at opnå den
hurtigste opvarmning:❒drej knappen Cind i det røde
område;
❒slå recirkulation af luften til
(hvis den er slået fra);
❒drej knappen Atil position ∂;
❒drej knappen Btil position 4 -p(hø-
jeste blæserhastighed).
Brug derefter betjeningsknapperne til at
vedligeholde de ønskede komfortforhold
og tryk på knappen Dfor at slukke den
indvendige luftrecirkulation og forebygge
tildugning.
VIGTIGT! Med kold motor skal man ven-
te i nogle minutter, før væsken i anlægget
når den optimale driftstemperatur. VENTILATION AF KABINEN
Gå frem på følgende måde for at opnå en
god ventilation af kabinen:
❒drej knappen Cind i det blå område;
❒slå recirkulation af luften i kabinen fra
(hvis den er aktiveret);
❒drej knappen Atil position μ;
❒drej knappen Bpå den ønskede hastig-
hed.
OPVARMNING AF KABINE
Gå frem på følgende måde:
❒drej knappen Cind i det røde område;
❒drej knappen Ai den ønskede position;
❒drej knappen Bpå den ønskede ha-
stighed.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 29

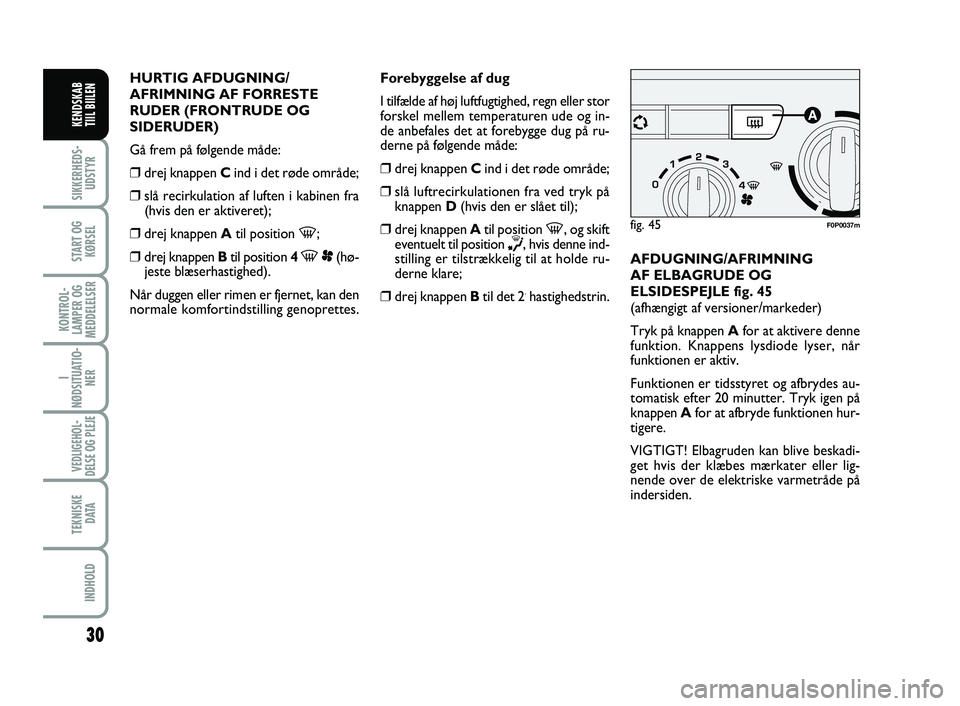

Page 34 of 223
30
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
HURTIG AFDUGNING/
AFRIMNING AF FORRESTE
RUDER (FRONTRUDE OG
SIDERUDER)
Gå frem på følgende måde:
❒drej knap pen Cind i det røde områ de;
❒slå recirkulation af luften i kabinen fra
(hvis den er aktiveret);
❒drej knappen Atil position -;
❒drej knappen Btil position 4 -p(hø-
jeste blæserhastighed).
Når duggen eller rimen er fjernet, kan den
normale komfortindstilling genoprettes.Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor
forskel mellem temperaturen ude og in-
de anbefales det at forebygge dug på ru-
derne på følgende måde:
❒drej knappen Cind i det røde område;
❒slå luftrecirkulationen fra ved tryk på
knappen D(hvis den er slået til);
❒drej knappen Atil position -, og skift
eventuelt til position
∏, hvis denne ind-
stilling er tilstrækkelig til at holde ru-
derne klare;
❒drej knappen Btil det 2.hastighedstrin.AFDUGNING/ AFRIMNING
AF ELBAGRUDE OG
ELSIDESPEJLE fig. 45
(afhængigt af versioner/markeder)
Tryk på knappen Afor at aktivere denne
funktion. Knappens lysdiode lyser, når
funktionen er aktiv.
Funktionen er tidsstyret og afbrydes au-
tomatisk efter 20 minutter. Tryk igen på
knappen Afor at afbryde funktionen hur-
tigere.
VIGTIGT! Elbagruden kan blive beskadi-
get hvis der klæbes mærkater eller lig-
nende over de elektriske varmetråde på
indersiden.
fig. 45F0P0037m
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 30

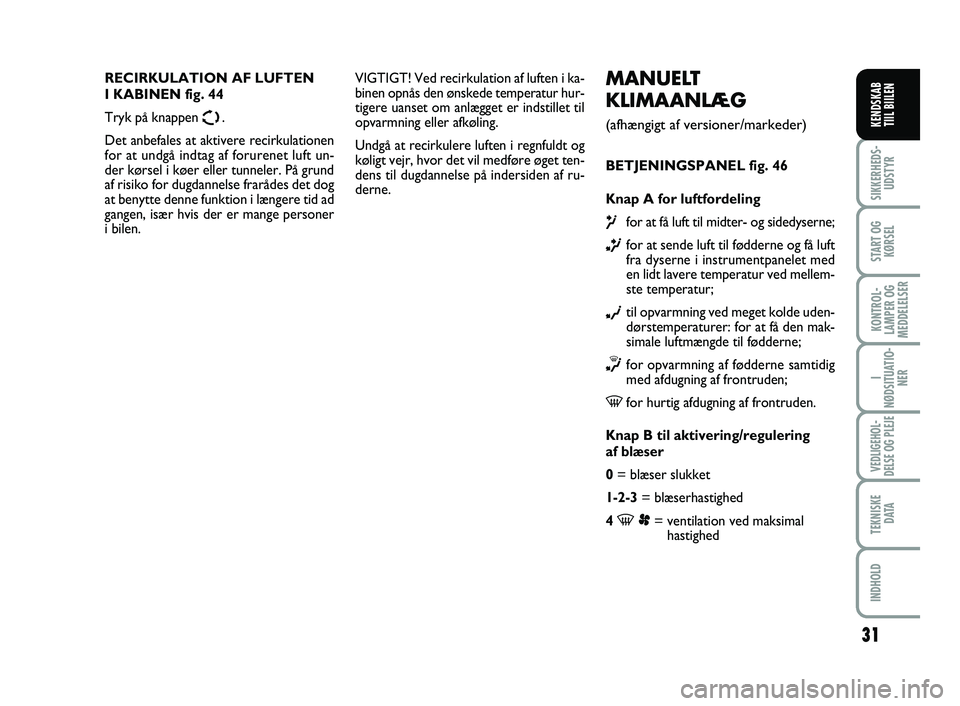

Page 35 of 223
31
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
MANUELT
KLIMAANLÆG
(afhængigt af versioner/markeder)
BETJENINGSPANEL fig. 46
Knap A for luftfordeling
μfor at få luft til midter- og sidedyserne;
∑for at sende luft til fødderne og få luft
fra dyserne i instrumentpanelet med
en lidt lavere temperatur ved mellem-
ste temperatur;
∂til opvarmning ved meget kolde uden-
dørstemperaturer: for at få den mak-
simale luftmængde til fødderne;
∏for opvarmning af fødderne samtidig
med afdugning af frontruden;
-for hurtig afdugning af frontruden.
Knap B til aktivering/regulering
af blæser
0= blæser slukket
1-2-3= blæserhastighed
4
-p= ventilation ved maksimal
hastighed RECIRKULATION AF LUFTEN
I KABINEN fig. 44
Tryk på knappen
Ω.
Det anbefales at aktivere recirkulationen
for at undgå indtag af forurenet luft un-
der kørsel i køer eller tunneler. På grund
af risiko for dugdannelse frarådes det dog
at benytte denne funktion i længere tid ad
gangen, især hvis der er mange personer
i bilen.VIGTIGT! Ved recirkulation af luften i ka-
binen opnås den ønskede temperatur hur-
tigere uanset om anlægget er indstillet til
opvarmning eller afkøling.
Undgå at recirkulere luften i regnfuldt og
køligt vejr, hvor det vil medføre øget ten-
dens til dugdannelse på indersiden af ru-
derne.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 31

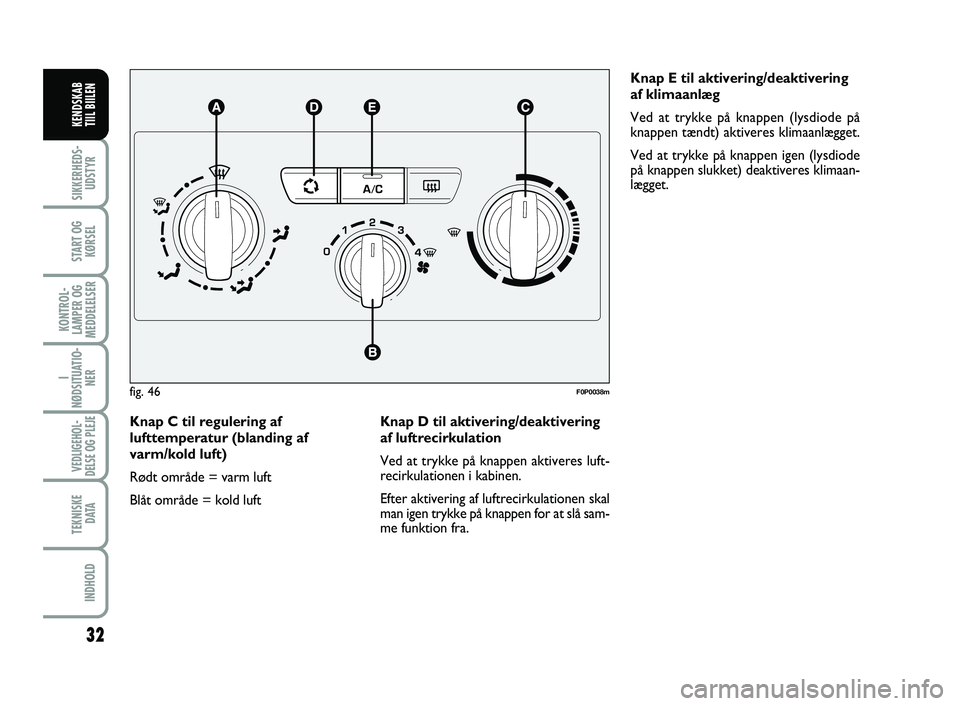

Page 36 of 223
32
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Knap C til regulering af
lufttemperatur (blanding af
varm/kold luft)
Rødt område = varm luft
Blåt område = kold luftKnap E til aktivering/deaktivering
af klimaanlæg
Ved at trykke på knappen (lysdiode på
knappen tændt) aktiveres klimaanlægget.
Ved at trykke på knappen igen (lysdiode
på knappen slukket) deaktiveres klimaan-
lægget.
fig. 46F0P0038m
Knap D til aktivering/deaktivering
af luftrecirkulation
Ved at trykke på knappen aktiveres luft-
recirkulationen i kabinen.
Efter aktivering af luftrecirkulationen skal
man igen trykke på knappen for at slå sam-
me funktion fra.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 32

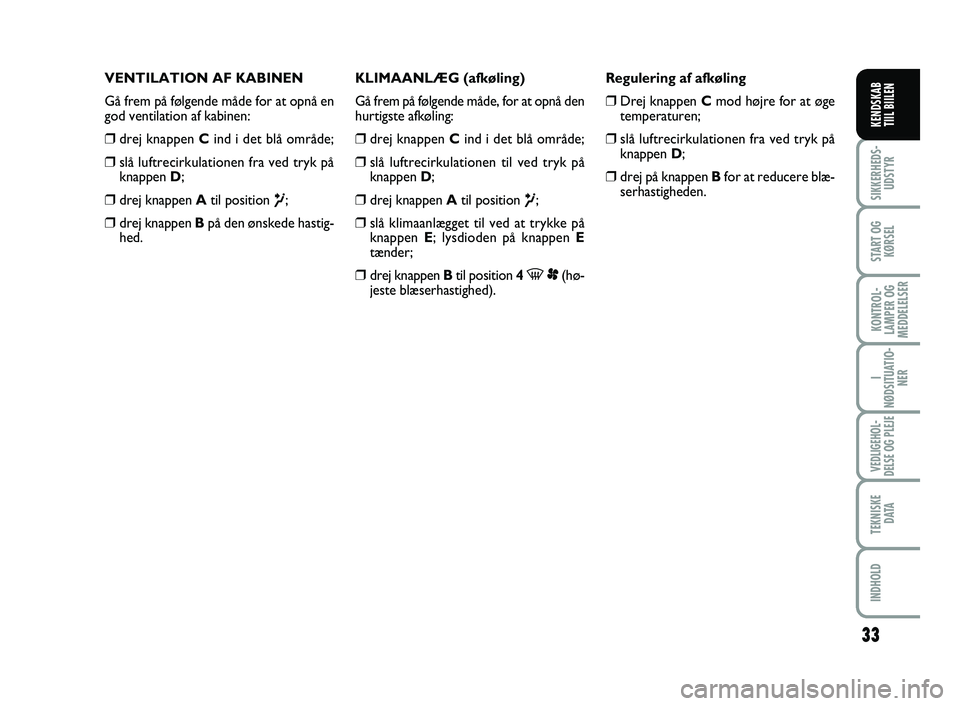

Page 37 of 223
33
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
VENTILATION AF KABINEN
Gå frem på følgende måde for at opnå en
god ventilation af kabinen:
❒drej knappen Cind i det blå område;
❒slå luftrecirkulationen fra ved tryk på
knappen D;
❒drej knappen Atil position μ;
❒drej knappen Bpå den ønskede hastig-
hed.KLIMAANLÆG (afkøling)
Gå frem på følgende måde, for at opnå den
hurtigste afkøling:
❒drej knappen Cind i det blå område;
❒slå luftrecirkulationen til ved tryk på
knappen D;
❒drej knappen Atil position μ;
❒slå klimaanlægget til ved at trykke på
knappen E; lysdioden på knappen E
tænder;
❒drej knappen Btil position 4-p(hø-
jeste blæserhastighed).Regulering af afkøling
❒Drej knappen Cmod højre for at øge
temperaturen;
❒slå luftrecirkulationen fra ved tryk på
knappen D;
❒drej på knappen Bfor at reducere blæ-
serhastigheden.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 33
Page 38 of 223
34
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN

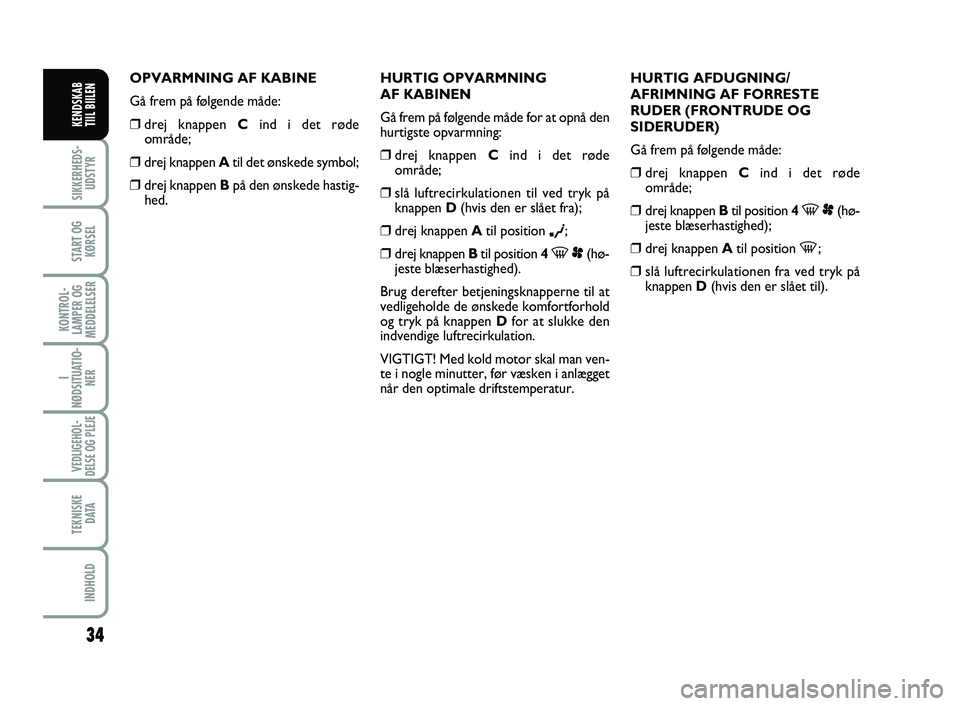

OPVARMNING AF KABINE
Gå frem på følgende måde:
❒drej knappen Cind i det røde
område;
❒drej knappen Atil det ønskede symbol;
❒drej knappen Bpå den ønskede hastig-
hed.HURTIG OPVARMNING
AF KABINEN
Gå frem på følgende måde for at opnå den
hurtigste opvarmning:
❒drej knappen Cind i det røde
område;
❒slå luftrecirkulationen til ved tryk på
knappen D (hvis den er slået fra);
❒drej knappen Atil position ∂;
❒drej knappen Btil position 4-p(hø-
jeste blæserhastighed).
Brug derefter betjeningsknapperne til at
vedligeholde de ønskede komfortforhold
og tryk på knappen Dfor at slukke den
indvendige luftrecirkulation.
VIGTIGT! Med kold motor skal man ven-
te i nogle minutter, før væsken i anlægget
når den optimale driftstemperatur.HURTIG AFDUGNING/
AFRIMNING AF FORRESTE
RUDER (FRONTRUDE OG
SIDERUDER)
Gå frem på følgende måde:
❒drej knappen Cind i det røde
område;
❒drej knappen Btil position 4-p(hø-
jeste blæserhastighed);
❒drej knappen Atil position -;
❒slå luftrecirkulationen fra ved tryk på
knappen D(hvis den er slået til).
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 34
Page 39 of 223
35
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
Forebyggelse af dug
I tilfælde af høj luftfugtighed, regn eller stor
forskel mellem temperaturen ude og in-
de anbefales det at forebygge dug på ru-
derne på følgende måde:
❒drej knappen Cind i det røde
område;
❒slå luftrecirkulationen fra ved tryk på
knappen D(hvis den er slået til);
❒drej knappen Atil position -, og skift
eventuelt til position
®, hvis denne
indstilling er tilstrækkelig til at holde ru-
derne klare;
❒drej knappen Btil det 2. hastighedstrin.
VIGTIGT! Klimaanlægget er meget nyttigt
til at forebygge tildugning af ruderne i til-
fælde af meget stærk fugtighed, fordi det
affugter den luft, der føres ind i kabinen.AFDUGNING/ AFRIMNING
AF ELBAGRUDE OG
ELSIDESPEJLE fig. 47
(afhængigt af versioner/markeder)
Tryk på knappen Afor at aktivere denne
funktion. Knappens lysdiode lyser, når
funktionen er aktiv.
Funktionen er tidsstyret og afbrydes au-
tomatisk efter 20 minutter. Tryk igen på
knappen Afor at afbryde funktionen hur-
tigere.
VIGTIGT! Elbagruden kan blive beskadi-
get hvis der klæbes mærkater eller lig-
nende over de elektriske varmetråde på
indersiden.

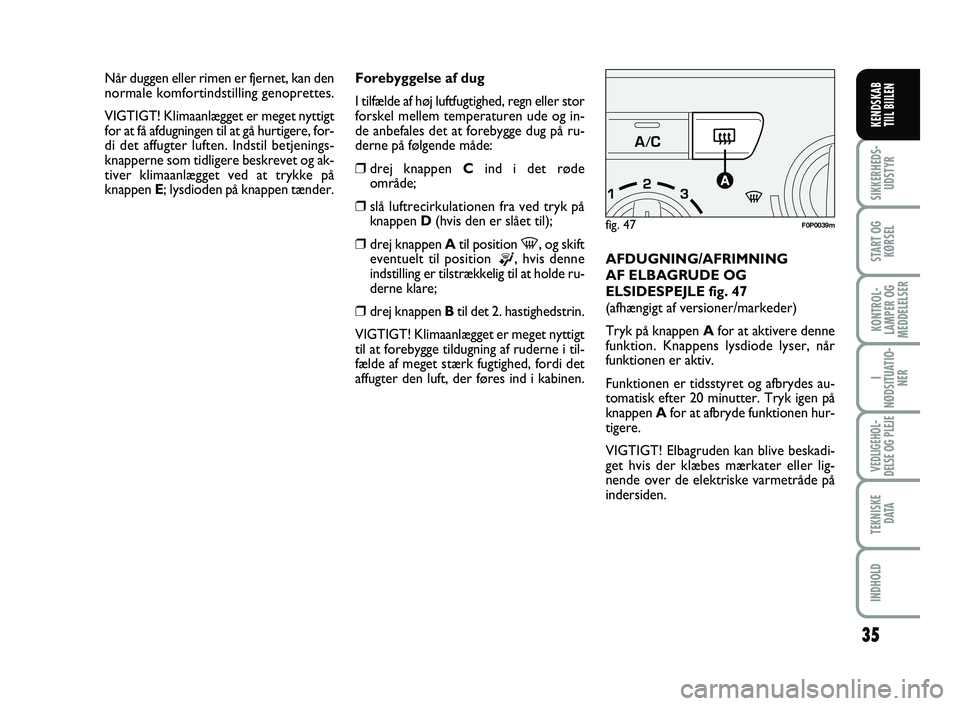

fig. 47F0P0039m
Når duggen eller rimen er fjernet, kan den
normale komfortindstilling genoprettes.
VIGTIGT! Klimaanlægget er meget nyttigt
for at få afdugningen til at gå hurtigere, for-
di det affugter luften. Indstil betjenings-
knapperne som tidligere beskrevet og ak-
tiver klimaanlægget ved at trykke på
knappen E; lysdioden på knappen tænder.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 35

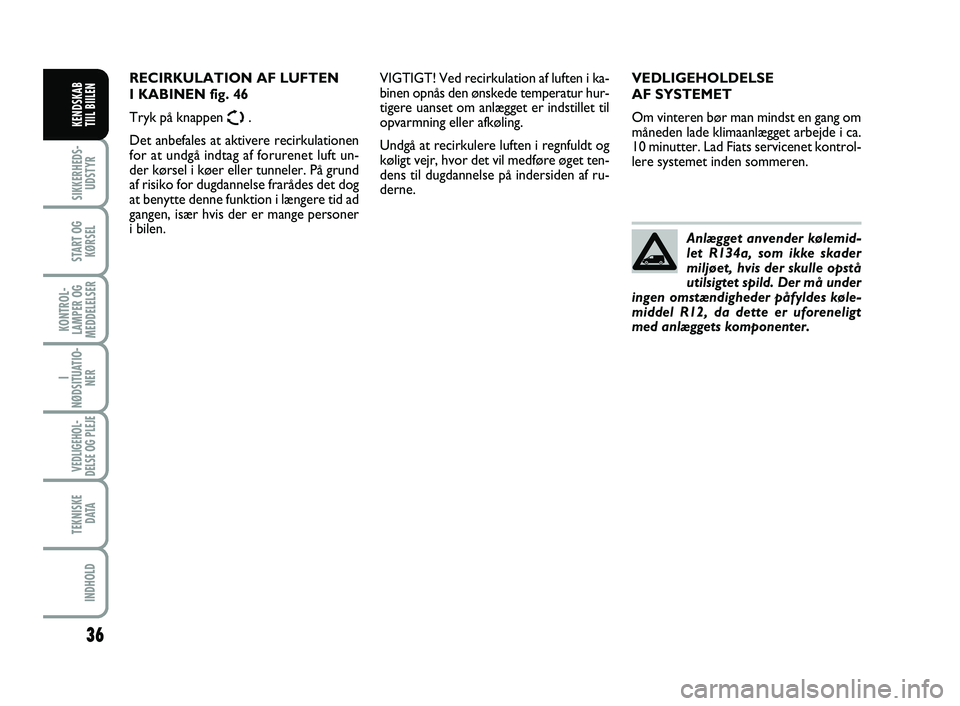

Page 40 of 223
36
I
NØDSITUATIO-
NER
VEDLIGEHOL-
DELSE OG PLEJE
TEKNISKE
D ATA
INDHOLD
SIKKERHEDS-
UDSTYR
START OG
KØRSEL
KONTROL-
LAMPER OG
MEDDELELSER
KENDSKAB
TIIL BIILEN
VEDLIGEHOLDELSE
AF SYSTEMET
Om vinteren bør man mindst en gang om
måneden lade klimaanlægget arbejde i ca.
10 minutter. Lad Fiats servicenet kontrol-
lere systemet inden sommeren.
Anlægget anvender kølemid-
let R134a, som ikke skader
miljøet, hvis der skulle opstå
utilsigtet spild. Der må under
ingen omstændigheder påfyldes køle-
middel R12, da dette er uforeneligt
med anlæggets komponenter.VIGTIGT! Ved recirkulation af luften i ka-
binen opnås den ønskede temperatur hur-
tigere uanset om anlægget er indstillet til
opvarmning eller afkøling.
Undgå at recirkulere luften i regnfuldt og
køligt vejr, hvor det vil medføre øget ten-
dens til dugdannelse på indersiden af ru-
derne. RECIRKULATION AF LUFTEN
I KABINEN fig. 46
Tryk på knappen
Ω.
Det anbefales at aktivere recirkulationen
for at undgå indtag af forurenet luft un-
der kørsel i køer eller tunneler. På grund
af risiko for dugdannelse frarådes det dog
at benytte denne funktion i længere tid ad
gangen, især hvis der er mange personer
i bilen.
018-080 SCUDO LUM DK_018-080 ScudoG9 IT 25/10/12 11.26 Pagina 36
