157
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
30 60 90 120 150 180
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●●●●● ●
●● ●
●●●●● ●
●●
●●●●● ●
●●●●● ●
●●●●● ●

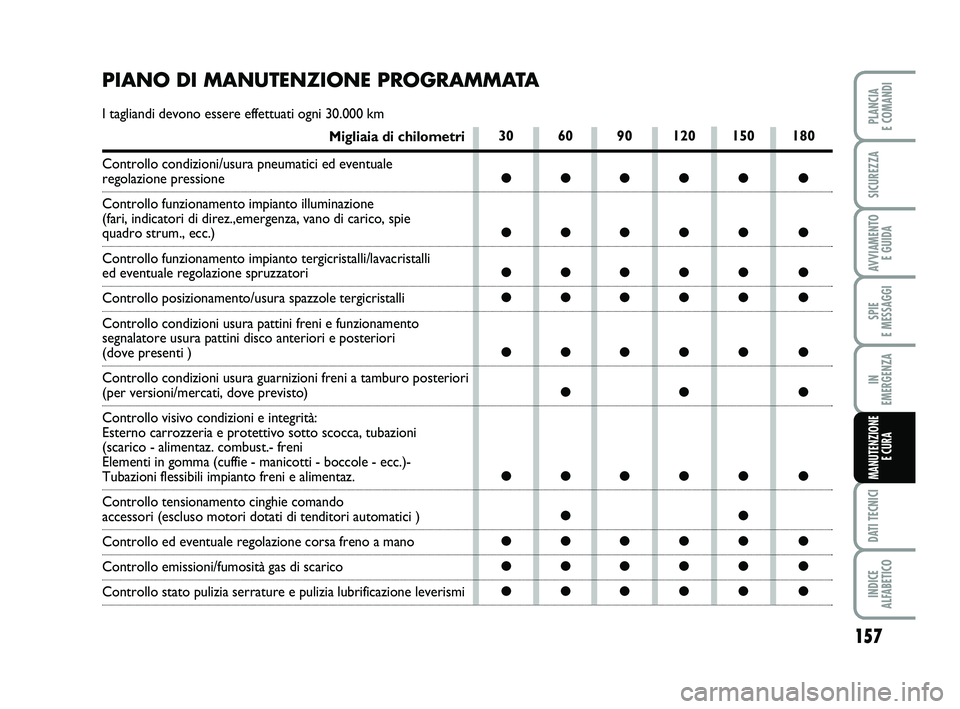

PIANO DI MANUTENZIONE PROGRAMMATA
I tagliandi devono essere effettuati ogni 30.000 km
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale
regolazione pressione
Controllo funzionamento impianto illuminazione
(fari, indicatori di direz.,emergenza, vano di carico, spie
quadro strum., ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli
ed eventuale regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento
segnalatore usura pattini disco anteriori e posteriori
(dove presenti )
Controllo condizioni usura guarnizioni freni a tamburo posteriori
(per versioni/mercati, dove previsto)
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentaz. combust.- freni
Elementi in gomma (cuffie - manicotti - boccole - ecc.)-
Tubazioni flessibili impianto freni e alimentaz.
Controllo tensionamento cinghie comando
accessori (escluso motori dotati di tenditori automatici )
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 157

30 60 90 120 150 180
●●●●● ●
●●●
●● ●
●● ●
●●●●● ●
●●●●● ●
●
●
●●●●● ●
●● ●
●●●●● ●
●
●
158
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

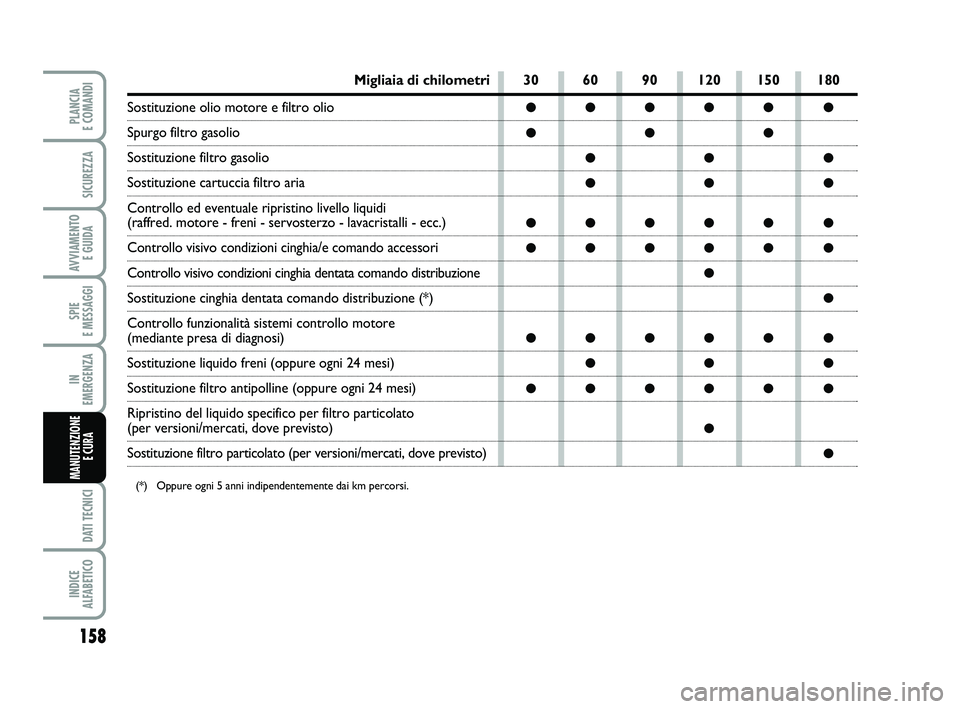

Migliaia di chilometri
Sostituzione olio motore e filtro olio
Spurgo filtro gasolio
Sostituzione filtro gasolio
Sostituzione cartuccia filtro aria
Controllo ed eventuale ripristino livello liquidi
(raffred. motore - freni - servosterzo - lavacristalli - ecc.)
Controllo visivo condizioni cinghia/e comando accessori
Controllo visivo condizioni cinghia dentata comando distribuzione
Sostituzione cinghia dentata comando distribuzione (*)
Controllo funzionalità sistemi controllo motore
(mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
Ripristino del liquido specifico per filtro particolato
(per versioni/mercati, dove previsto)
Sostituzione filtro particolato (per versioni/mercati, dove previsto)
(*) Oppure ogni 5 anni indipendentemente dai km percorsi.
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 158

159
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

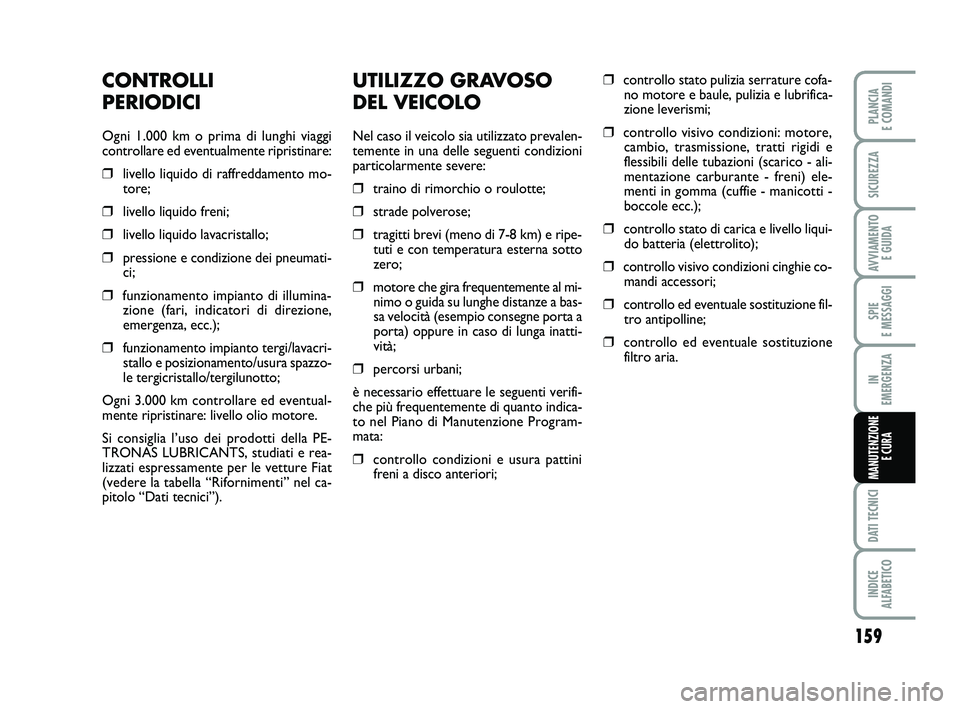

UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato prevalen-
temente in una delle seguenti condizioni
particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒motore che gira frequentemente al mi-
nimo o guida su lunghe distanze a bas-
sa velocità (esempio consegne porta a
porta) oppure in caso di lunga inatti-
vità;
❒percorsi urbani;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature cofa-
no motore e baule, pulizia e lubrifica-
zione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione carburante - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato di carica e livello liqui-
do batteria (elettrolito);
❒controllo visivo condizioni cinghie co-
mandi accessori;
❒controllo ed eventuale sostituzione fil-
tro antipolline;
❒controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido di raffreddamento mo-
tore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneumati-
ci;
❒funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒funzionamento impianto tergi/lavacri-
stallo e posizionamento/usura spazzo-
le tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della PE-
TRONAS LUBRICANTS, studiati e rea-
lizzati espressamente per le vetture Fiat
(vedere la tabella “Rifornimenti” nel ca-
pitolo “Dati tecnici”).
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 159

160
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

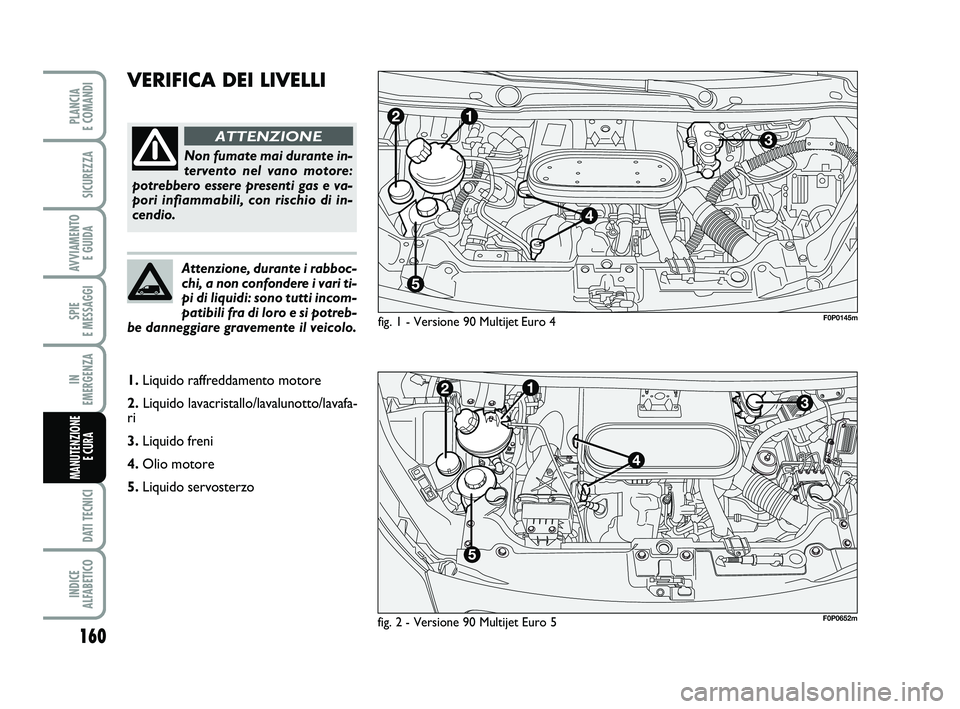

VERIFICA DEI LIVELLI
fig. 1 - Versione 90 Multijet Euro 4
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente il veicolo.
F0P0145m
fig. 2 - Versione 90 Multijet Euro 5F0P0652m
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafa-
ri
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 160

161
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
6.Imbuto rabbocco olio motore.
1.Liquido raffreddamento motore
2.Liquido lavacristallo/lavalunotto/lavafari
3.Liquido freni
4.Olio motore
5.Liquido servosterzo
F0P0146mfig. 3 - Versioni 120 Multijet
F0P0640mfig. 4 - Versioni 130 Multijet e 165 Multijet
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 161

Imbuto per rabbocco olio motore
(versioni 120 Multijet) fig. 8
Per favorire il rabbocco olio motore, per
le versioni 120 Multijet, è previsto l’im-
buto A-fig. 8montato appositamente nei
rispettivi vani motore.CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso del veicolo il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere
considerati stabilizzati solo dopo aver per-
corso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-
ni di impiego del veicolo.
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed

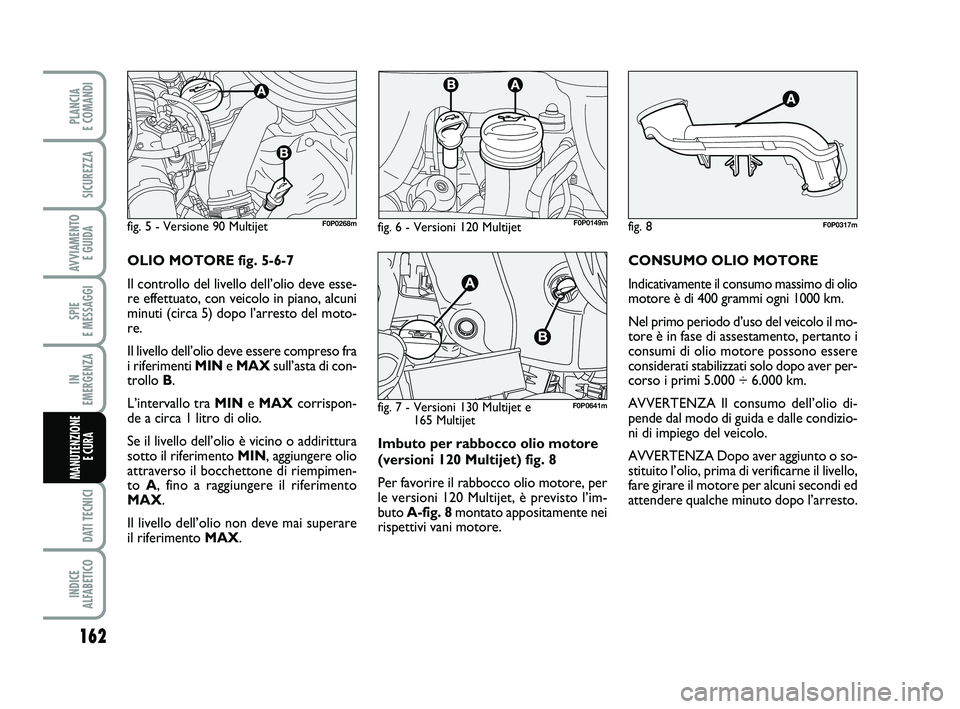

attendere qualche minuto dopo l’arresto. OLIO MOTORE fig. 5-6-7
Il controllo del livello dell’olio deve esse-
re effettuato, con veicolo in piano, alcuni
minuti (circa 5) dopo l’arresto del moto-
re.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
fig. 5 - Versione 90 MultijetF0P0268mF0P0149m
162
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA
fig. 6 - Versioni 120 Multijetfig. 8F0P0317m
fig. 7 - Versioni 130 Multijet e
165 Multijet F0P0641m
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 162

163
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

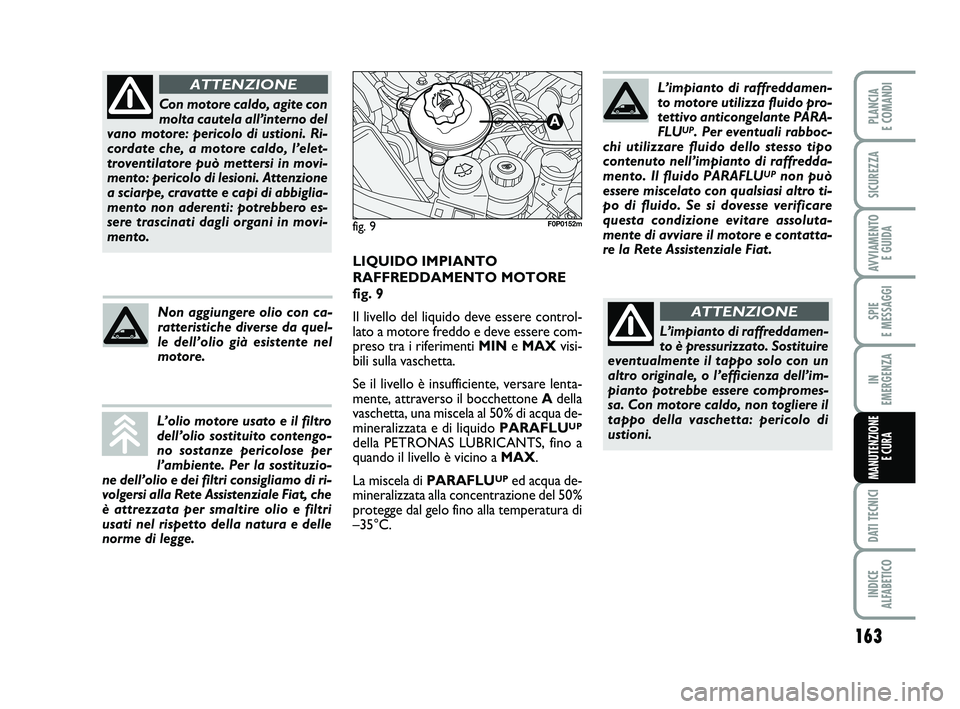

Con motore caldo, agite con
molta cautela all’interno del
vano motore: pericolo di ustioni. Ri-
cordate che, a motore caldo, l’elet-
troventilatore può mettersi in movi-
mento: pericolo di lesioni. Attenzione
a sciarpe, cravatte e capi di abbiglia-
mento non aderenti: potrebbero es-
sere trascinati dagli organi in movi-
mento.
ATTENZIONE
LIQUIDO IMPIANTO
RAFFREDDAMENTO MOTORE
fig. 9
Il livello del liquido deve essere control-
lato a motore freddo e deve essere com-
preso tra i riferimenti MINe MAXvisi-
bili sulla vaschetta.
Se il livello è insufficiente, versare lenta-
mente, attraverso il bocchettone Adella
vaschetta, una miscela al 50% di acqua de-
mineralizzata e di liquido PARAFLU
UP
della PETRONAS LUBRICANTS, fino a
quando il livello è vicino a MAX.
La miscela di PARAFLU
UPed acqua de-
mineralizzata alla concentrazione del 50%
protegge dal gelo fino alla temperatura di
–35°C.
fig. 9F0P0152m
L’impianto di raffreddamen-
to motore utilizza fluido pro-
tettivo anticongelante PARA-
FLU
UP. Per eventuali rabboc-
chi utilizzare fluido dello stesso tipo
contenuto nell’impianto di raffredda-
mento. Il fluido PARAFLU
UPnon può
essere miscelato con qualsiasi altro ti-
po di fluido. Se si dovesse verificare
questa condizione evitare assoluta-
mente di avviare il motore e contatta-
re la Rete Assistenziale Fiat.
L’olio motore usato e il filtro
dell’olio sostituito contengo-
no sostanze pericolose per
l’ambiente. Per la sostituzio-
ne dell’olio e dei filtri consigliamo di ri-
volgersi alla Rete Assistenziale Fiat, che
è attrezzata per smaltire olio e filtri
usati nel rispetto della natura e delle
norme di legge.
Non aggiungere olio con ca-
ratteristiche diverse da quel-
le dell’olio già esistente nel
motore.
L’impianto di raffreddamen-
to è pressurizzato. Sostituire
eventualmente il tappo solo con un
altro originale, o l’efficienza dell’im-
pianto potrebbe essere compromes-
sa. Con motore caldo, non togliere il
tappo della vaschetta: pericolo di
ustioni.
ATTENZIONE
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 163

164
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

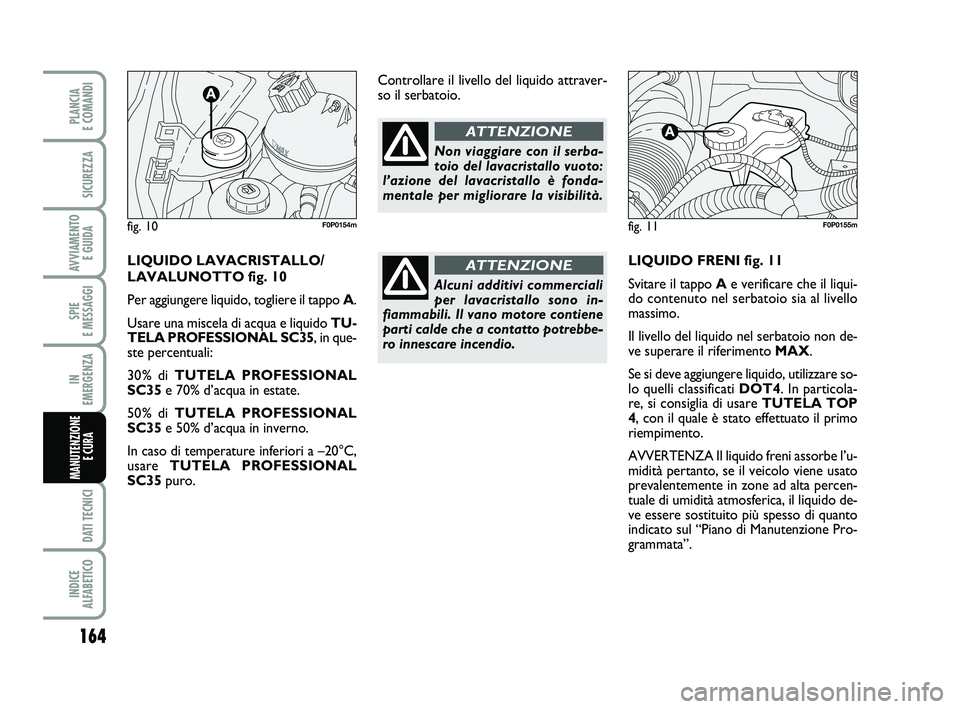

LIQUIDO FRENI fig. 11
Svitare il tappo Ae verificare che il liqui-
do contenuto nel serbatoio sia al livello
massimo.
Il livello del liquido nel serbatoio non de-
ve superare il riferimento MAX.
Se si deve aggiungere liquido, utilizzare so-
lo quelli classificati DOT4. In particola-
re, si consiglia di usare TUTELA TOP
4, con il quale è stato effettuato il primo
riempimento.
AVVERTENZA Il liquido freni assorbe l’u-
midità pertanto, se il veicolo viene usato
prevalentemente in zone ad alta percen-
tuale di umidità atmosferica, il liquido de-
ve essere sostituito più spesso di quanto
indicato sul “Piano di Manutenzione Pro-
grammata”. Controllare il livello del liquido attraver-
so il serbatoio.
fig. 11
Non viaggiare con il serba-
toio del lavacristallo vuoto:
l’azione del lavacristallo è fonda-
mentale per migliorare la visibilità.
ATTENZIONE
Alcuni additivi commerciali
per lavacristallo sono in-
fiammabili. Il vano motore contiene
parti calde che a contatto potrebbe-
ro innescare incendio.
ATTENZIONELIQUIDO LAVACRISTALLO/
LAVALUNOTTO fig. 10
Per aggiungere liquido, togliere il tappo A.
Usare una miscela di acqua e liquido TU-
TELA PROFESSIONAL SC35, in que-
ste percentuali:
30% di TUTELA PROFESSIONAL
SC35e 70% d’acqua in estate.
50% di TUTELA PROFESSIONAL
SC35e 50% d’acqua in inverno.
In caso di temperature inferiori a –20°C,
usare TUTELA PROFESSIONAL
SC35puro.
fig. 10F0P0154mF0P0155m
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 164

165
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

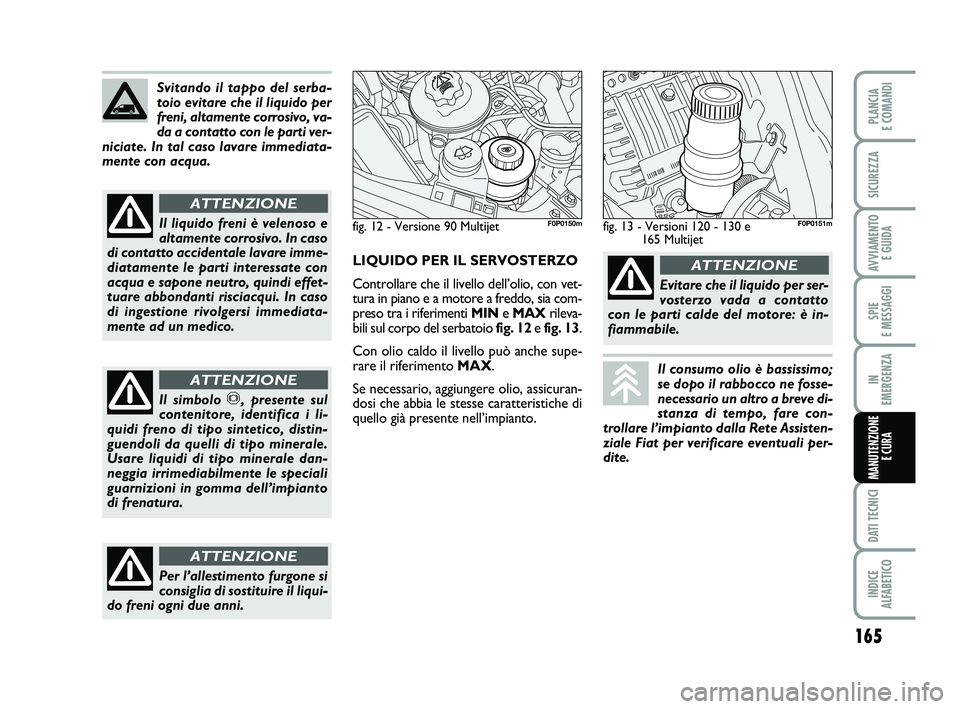

Svitando il tappo del serba-
toio evitare che il liquido per
freni, altamente corrosivo, va-
da a contatto con le parti ver-
niciate. In tal caso lavare immediata-
mente con acqua.
Il liquido freni è velenoso e
altamente corrosivo. In caso
di contatto accidentale lavare imme-
diatamente le parti interessate con
acqua e sapone neutro, quindi effet-
tuare abbondanti risciacqui. In caso
di ingestione rivolgersi immediata-
mente ad un medico.
ATTENZIONE
Il simbolo π, presente sul
contenitore, identifica i li-
quidi freno di tipo sintetico, distin-
guendoli da quelli di tipo minerale.
Usare liquidi di tipo minerale dan-
neggia irrimediabilmente le speciali
guarnizioni in gomma dell’impianto
di frenatura.
ATTENZIONE
LIQUIDO PER IL SERVOSTERZO
Controllare che il livello dell’olio, con vet-
tura in piano e a motore a freddo, sia com-
preso tra i riferimenti MINe MAXrileva-
bili sul corpo del serbatoio fig. 12 efig. 13.
Con olio caldo il livello può anche supe-
rare il riferimento MAX.
Se necessario, aggiungere olio, assicuran-
dosi che abbia le stesse caratteristiche di
quello già presente nell’impianto.
fig. 12 - Versione 90 Multijet F0P0150mfig. 13 - Versioni 120 - 130 e
165 MultijetF0P0151m
Il consumo olio è bassissimo;
se dopo il rabbocco ne fosse-
necessario un altro a breve di-
stanza di tempo, fare con-
trollare l’impianto dalla Rete Assisten-
ziale Fiat per verificare eventuali per-
dite.
Evitare che il liquido per ser-
vosterzo vada a contatto
con le parti calde del motore: è in-
fiammabile.
ATTENZIONE
Per l’allestimento furgone si
consiglia di sostituire il liqui-
do freni ogni due anni.
ATTENZIONE
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 165

166
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN
EMERGENZA
MANUTENZIONE
E CURA

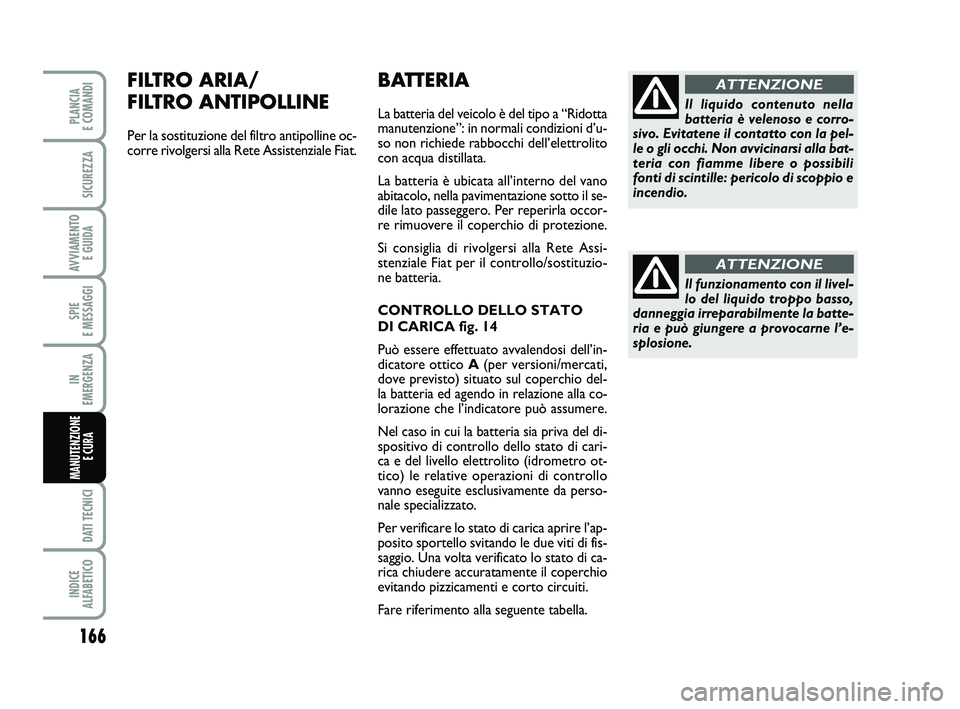

BATTERIA
La batteria del veicolo è del tipo a “Ridotta
manutenzione”: in normali condizioni d’u-
so non richiede rabbocchi dell’elettrolito
con acqua distillata.
La batteria è ubicata all’interno del vano
abitacolo, nella pavimentazione sotto il se-
dile lato passeggero. Per reperirla occor-
re rimuovere il coperchio di protezione.
Si consiglia di rivolgersi alla Rete Assi-
stenziale Fiat per il controllo/sostituzio-
ne batteria.
CONTROLLO DELLO STATO
DI CARICA fig. 14
Può essere effettuato avvalendosi dell’in-
dicatore ottico A(per versioni/mercati,
dove previsto) situato sul coperchio del-
la batteria ed agendo in relazione alla co-
lorazione che l’indicatore può assumere.
Nel caso in cui la batteria sia priva del di-
spositivo di controllo dello stato di cari-
ca e del livello elettrolito (idrometro ot-
tico) le relative operazioni di controllo
vanno eseguite esclusivamente da perso-
nale specializzato.
Per verificare lo stato di carica aprire l’ap-
posito sportello svitando le due viti di fis-
saggio. Una volta verificato lo stato di ca-
rica chiudere accuratamente il coperchio
evitando pizzicamenti e corto circuiti.
Fare riferimento alla seguente tabella.Il liquido contenuto nella
batteria è velenoso e corro-
sivo. Evitatene il contatto con la pel-
le o gli occhi. Non avvicinarsi alla bat-
teria con fiamme libere o possibili
fonti di scintille: pericolo di scoppio e
incendio.
ATTENZIONE
Il funzionamento con il livel-
lo del liquido troppo basso,
danneggia irreparabilmente la batte-
ria e può giungere a provocarne l’e-
splosione.
ATTENZIONE
FILTRO ARIA/
FILTRO ANTIPOLLINE
Per la sostituzione del filtro antipolline oc-
corre rivolgersi alla Rete Assistenziale Fiat.
155-174 SCUDO LUM I 17/10/12 14.10 Pagina 166
