FIAT STRADA 2012 Drift- och underhållshandbok (in Swedish)

129
fig. 135
F0X0115m
fig. 136
F0X0116m
fig. 137
F0X0117m

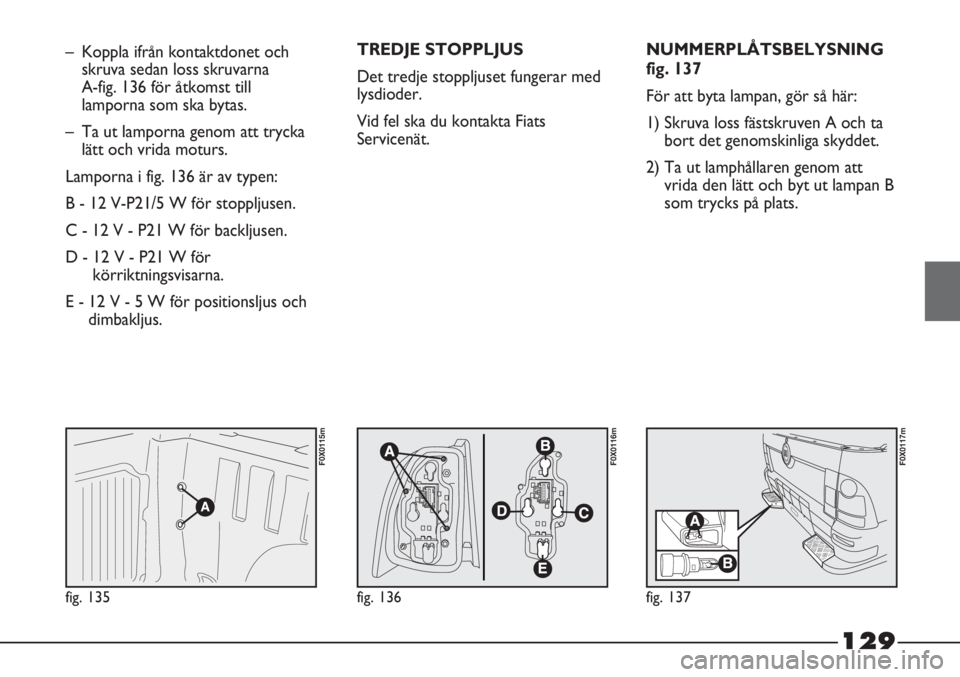

– Koppla ifrån kontaktdonet och
skruva sedan loss skruvarna
A-fig. 136 för åtkomst till
lamporna som ska bytas.
– Ta ut lamporna genom att trycka
lätt och vrida moturs.
Lamporna i fig. 136 är av typen:
B - 12 V-P21/5 W för stoppljusen.
C - 12 V - P21 W för backljusen.
D - 12 V - P21 W för
körriktningsvisarna.
E - 12 V - 5 W för positionsljus och
dimbakljus.TREDJE STOPPLJUS
Det tredje stoppljuset fungerar med
lysdioder.
Vid fel ska du kontakta Fiats
Servicenät.NUMMERPLÅTSBELYSNING
fig. 137
För att byta lampan, gör så här:
1) Skruva loss fästskruven A och ta
bort det genomskinliga skyddet.
2) Ta ut lamphållaren genom att
vrida den lätt och byt ut lampan B
som trycks på plats.

130
OM EN INVÄNDIG
LAMPA SLOCKNAR
TAKBELYSNING FRAM
Med genomskinlig kåpa
För att byta lampan, gör så här:
– Använd en skruvmejsel och tryck i
punkterna som indikera av pilarna
i fig. 138 för att ta bort hela
takbelysningsenheten.
– Öppna metallkåpan
A-fig. 139 genom att vrida i pilens
riktning.
– Byt sedan ut den cylindriska
lampan B genom att frigöra den
från respektive sidokontakter.– Stäng metallocket och montera
sedan tillbaka hela den
tryckmonterade enheten.
Med spotlight
För att byta lamporna:
– Använd en skruvmejsel och tryck i
punkterna som indikera av pilarna
i fig. 140 för att ta bort hela
takbelysningsenheten.
– Ta bort kåpan A-fig. 141 genom
att trycka på låsanordningarna B.
– Byt ut den cylindriska lampan D
genom att frigöra den från
respektive sidokontakter C.– För att byta läslampan E, ska du
vrida motsvarande kontaktdon
moturs och byta ut den
tryckmonterade lampan.
– Stäng lamplinsen och montera
sedan tillbaka hela den
tryckmonterade enheten.
fig. 138
F0X0118m
fig. 139
F0X0119m
fig. 141
F0X0121m
fig. 140
F0X0120m

131
fig. 143
F0X0123m
fig. 142
F0X0122m
fig. 144
F0X0124m
fig. 145
F0X0125m

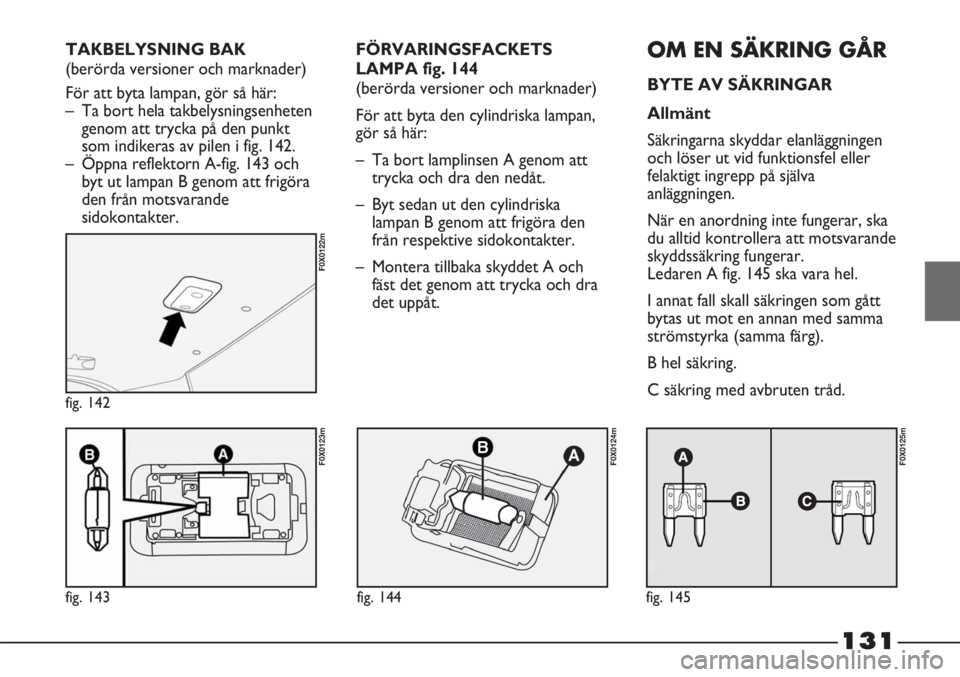

FÖRVARINGSFACKETS
LAMPA fig. 144
(berörda versioner och marknader)
För att byta den cylindriska lampan,
gör så här:
– Ta bort lamplinsen A genom att
trycka och dra den nedåt.
– Byt sedan ut den cylindriska
lampan B genom att frigöra den
från respektive sidokontakter.
– Montera tillbaka skyddet A och
fäst det genom att trycka och dra
det uppåt.OM EN SÄKRING GÅR
BYTE AV SÄKRINGAR
Allmänt
Säkringarna skyddar elanläggningen
och löser ut vid funktionsfel eller
felaktigt ingrepp på själva
anläggningen.
När en anordning inte fungerar, ska
du alltid kontrollera att motsvarande
skyddssäkring fungerar.
Ledaren A fig. 145 ska vara hel.
I annat fall skall säkringen som gått
bytas ut mot en annan med samma
strömstyrka (samma färg).
B hel säkring.
C säkring med avbruten tråd. TAKBELYSNING BAK
(berörda versioner och marknader)
För att byta lampan, gör så här:
– Ta bort hela takbelysningsenheten
genom att trycka på den punkt
som indikeras av pilen i fig. 142.
– Öppna reflektorn A-fig. 143 och
byt ut lampan B genom att frigöra
den från motsvarande
sidokontakter.

132

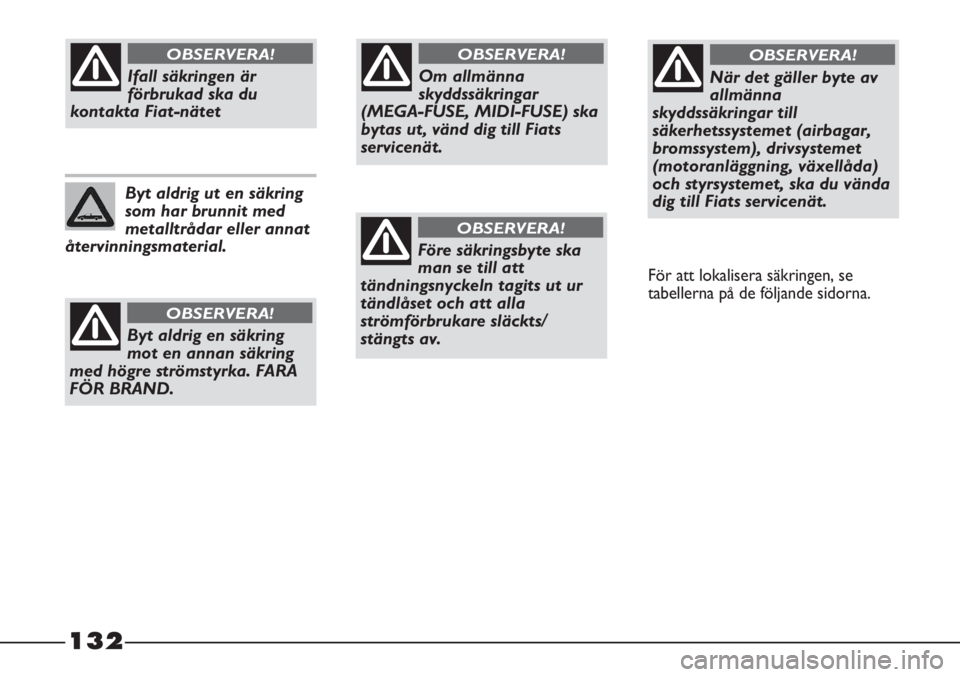

Om allmänna
skyddssäkringar
(MEGA-FUSE, MIDI-FUSE) ska
bytas ut, vänd dig till Fiats
servicenät.
OBSERVERA!
Före säkringsbyte ska
man se till att
tändningsnyckeln tagits ut ur
tändlåset och att alla
strömförbrukare släckts/
stängts av.
OBSERVERA!
När det gäller byte av
allmänna
skyddssäkringar till
säkerhetssystemet (airbagar,
bromssystem), drivsystemet
(motoranläggning, växellåda)
och styrsystemet, ska du vända
dig till Fiats servicenät.
OBSERVERA!
För att lokalisera säkringen, se
tabellerna på de följande sidorna.
Byt aldrig ut en säkring
som har brunnit med
metalltrådar eller annat
återvinningsmaterial.
Ifall säkringen är
förbrukad ska du
kontakta Fiat-nätet
OBSERVERA!
Byt aldrig en säkring
mot en annan säkring
med högre strömstyrka. FARA
FÖR BRAND.
OBSERVERA!

133

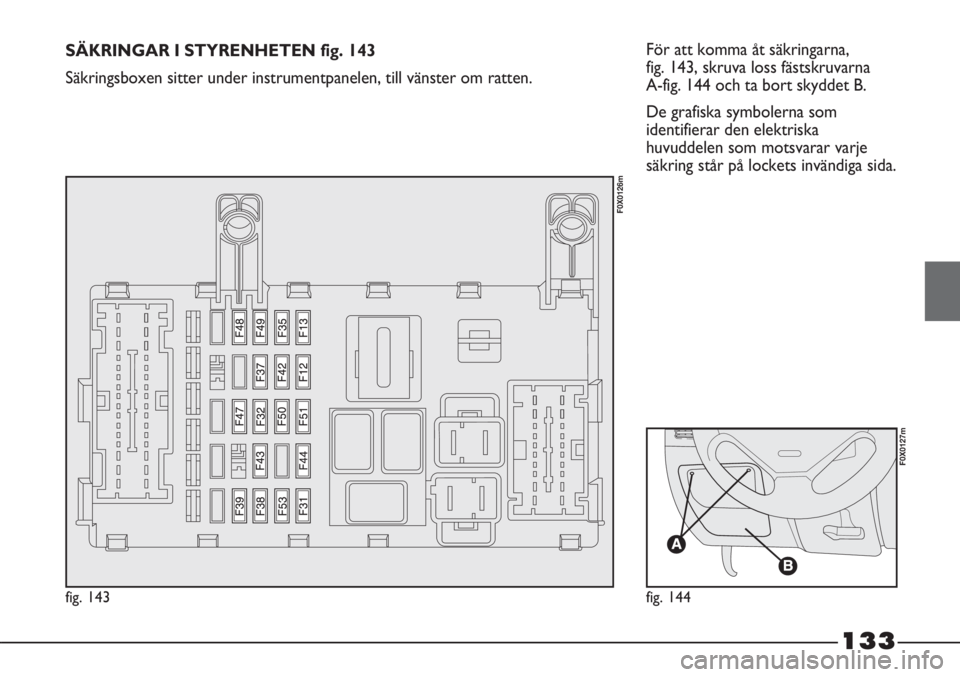

För att komma åt säkringarna,
fig. 143, skruva loss fästskruvarna
A-fig. 144 och ta bort skyddet B.
De grafiska symbolerna som
identifierar den elektriska
huvuddelen som motsvarar varje
säkring står på lockets invändiga sida.
fig. 143
F0X0126m
fig. 144
F0X0127m
SÄKRINGAR I STYRENHETEN fig. 143
Säkringsboxen sitter under instrumentpanelen, till vänster om ratten.

134

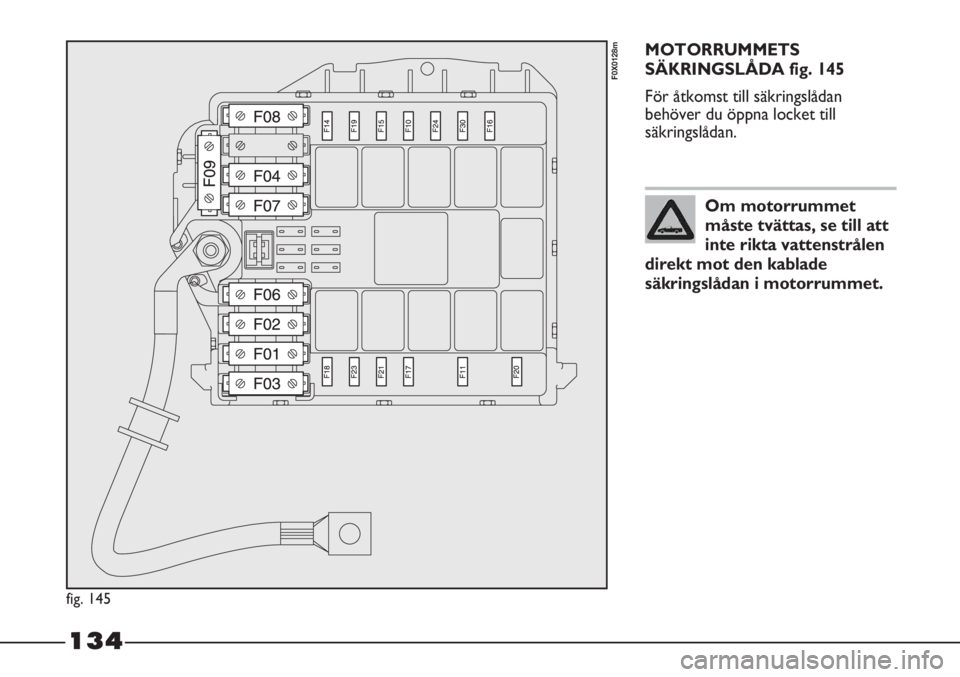

MOTORRUMMETS
SÄKRINGSLÅDA fig. 145
För åtkomst till säkringslådan
behöver du öppna locket till
säkringslådan.
fig. 145
F0X0128m
Om motorrummet
måste tvättas, se till att
inte rikta vattenstrålen
direkt mot den kablade
säkringslådan i motorrummet.

135

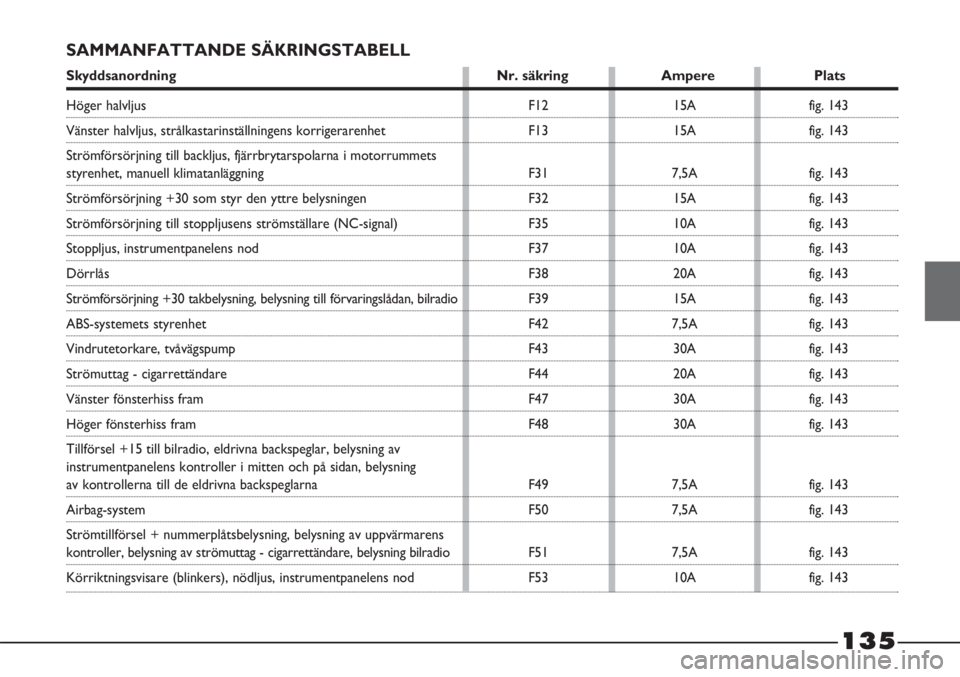

SAMMANFATTANDE SÄKRINGSTABELL
Skyddsanordning Nr. säkring Ampere Plats
F12
F13
F31
F32
F35
F37
F38
F39
F42
F43
F44
F47
F48
F49
F50
F51
F5315A
15A
7,5A
15A
10A
10A
20A
15A
7,5A
30A
20A
30A
30A
7,5A
7,5A
7,5A
10A
Höger halvljus
Vänster halvljus, strålkastarinställningens korrigerarenhet
Strömförsörjning till backljus, fjärrbrytarspolarna i motorrummets
styrenhet, manuell klimatanläggning
Strömförsörjning +30 som styr den yttre belysningen
Strömförsörjning till stoppljusens strömställare (NC-signal)
Stoppljus, instrumentpanelens nod
Dörrlås
Strömförsörjning +30 takbelysning, belysning till förvaringslådan, bilradio
ABS-systemets styrenhet
Vindrutetorkare, tvåvägspump
Strömuttag - cigarrettändare
Vänster fönsterhiss fram
Höger fönsterhiss fram
Tillförsel +15 till bilradio, eldrivna backspeglar, belysning av
instrumentpanelens kontroller i mitten och på sidan, belysning
av kontrollerna till de eldrivna backspeglarna
Airbag-system
Strömtillförsel + nummerplåtsbelysning, belysning av uppvärmarens
kontroller, belysning av strömuttag - cigarrettändare, belysning bilradio
Körriktningsvisare (blinkers), nödljus, instrumentpanelens nodfig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143
fig. 143

136

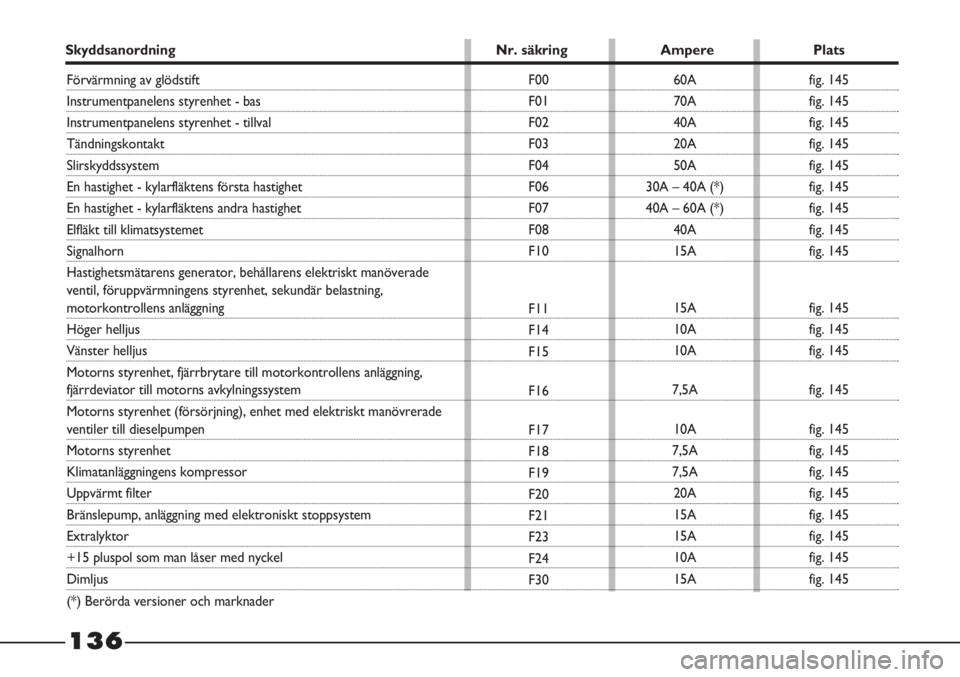

Skyddsanordning Nr. säkring Ampere Plats
Förvärmning av glödstift
Instrumentpanelens styrenhet - bas
Instrumentpanelens styrenhet - tillval
Tändningskontakt
Slirskyddssystem
En hastighet - kylarfläktens första hastighet
En hastighet - kylarfläktens andra hastighet
Elfläkt till klimatsystemet
Signalhorn
Hastighetsmätarens generator, behållarens elektriskt manöverade
ventil, föruppvärmningens styrenhet, sekundär belastning,
motorkontrollens anläggning
Höger helljus
Vänster helljus
Motorns styrenhet, fjärrbrytare till motorkontrollens anläggning,
fjärrdeviator till motorns avkylningssystem
Motorns styrenhet (försörjning), enhet med elektriskt manövrerade
ventiler till dieselpumpen
Motorns styrenhet
Klimatanläggningens kompressor
Uppvärmt filter
Bränslepump, anläggning med elektroniskt stoppsystem
Extralyktor
+15 pluspol som man låser med nyckel
Dimljus
(*) Berörda versioner och marknaderF00
F01
F02
F03
F04
F06
F07
F08
F10
F11
F14
F15
F16
F17
F18
F19
F20
F21
F23
F24
F3060A
70A
40A
20A
50A
30A – 40A (*)
40A – 60A (*)
40A
15A
15A
10A
10A
7,5A
10A
7,5A
7,5A
20A
15A
15A
10A
15Afig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145
fig. 145

137
OM BATTERIET
LADDAS UR
Först av allt rekommenderar vi att
du läser försiktighetsåtgärderna i
kapitlet “Underhåll på bilen” för att
undvika att batteriet laddas ur och
för att garantera en lång livslängd.
LADDA BATTERIET
OBSERVERA! Beskrivningen av
batteriets laddningsprocedur ges
endast i upplysningssyfte. För att
utföra detta arbete, rekommenderar
vi att du kontaktar Fiats servicenät.
Vi rekommenderar en långsam
laddning med en låg strömstyrka i
cirka ett dygn. En laddning under
alltför lång tid kan skada batteriet.Gör så här för att ladda batteriet:
– Koppla från klämman från
batteriets minuspol.
– Koppla laddarens kablar till
batteriets poler. Respektera
polariteten.
– Sätt på laddaren.
– Efter återladdningen, stäng av
apparaten innan den kopplas bort
från batteriet.
– Koppla tillbaka klämman till
batteriets minuspol.
Vätskan i batteriet är
giftig och frätande.
Undvik kontakt med huden och
ögonen. Åtgärden för
batteriladdning måste utföras
på en ventileradplats på
avstånd från eldslågor eller
möjliga gnistkällor, för att
undvika risk för explosion och
brand.
OBSERVERA!
Försök inte ladda ett
fryst batteri. Först
måste det tinas, annars kan det
explodera. Innan man
eventuellt laddar batteri som
varit nedfruset, måste man låta
specialiserad personal
kontrollera att inga inre delar
är skadade eller att det inte
finns sprickor på höljet som
kan släppa ut giftiga och
frätande ångor.
OBSERVERA!

138
OM FORDONET
SKA LYFTAS
MED DOMKRAFTEN
Se avsnittet “Om ett däck
punkteras”, i detta kapitel.
Domkraften får endast
användas för att byta
ut hjulet på fordonet på vilket
de monterats. Alla andra
användningar skall absolut
uteslutas, som till exempel att
lyfta fordon av andra modeller.
Under inga omständigheter ska
den användas för att utföra
reparationer under fordonet.
OBSERVERA!
En felaktig placering av
domkraften kan orsaka
ett fall av det lyfta fordonet.
Använd inte domkraften för
laster som överstiger vikten
som anges på själva
domkraften.
OBSERVERA!Bra att veta:
– Domkraften kräver inte någon
inställning.
– Domkraften kan inte repareras.
Vid skada måste den bytas ut mot
en annan original domkraft.
– Inget verktyg, förutom veven som
visas i föregående kapitel, kan
monteras på domkraften.
