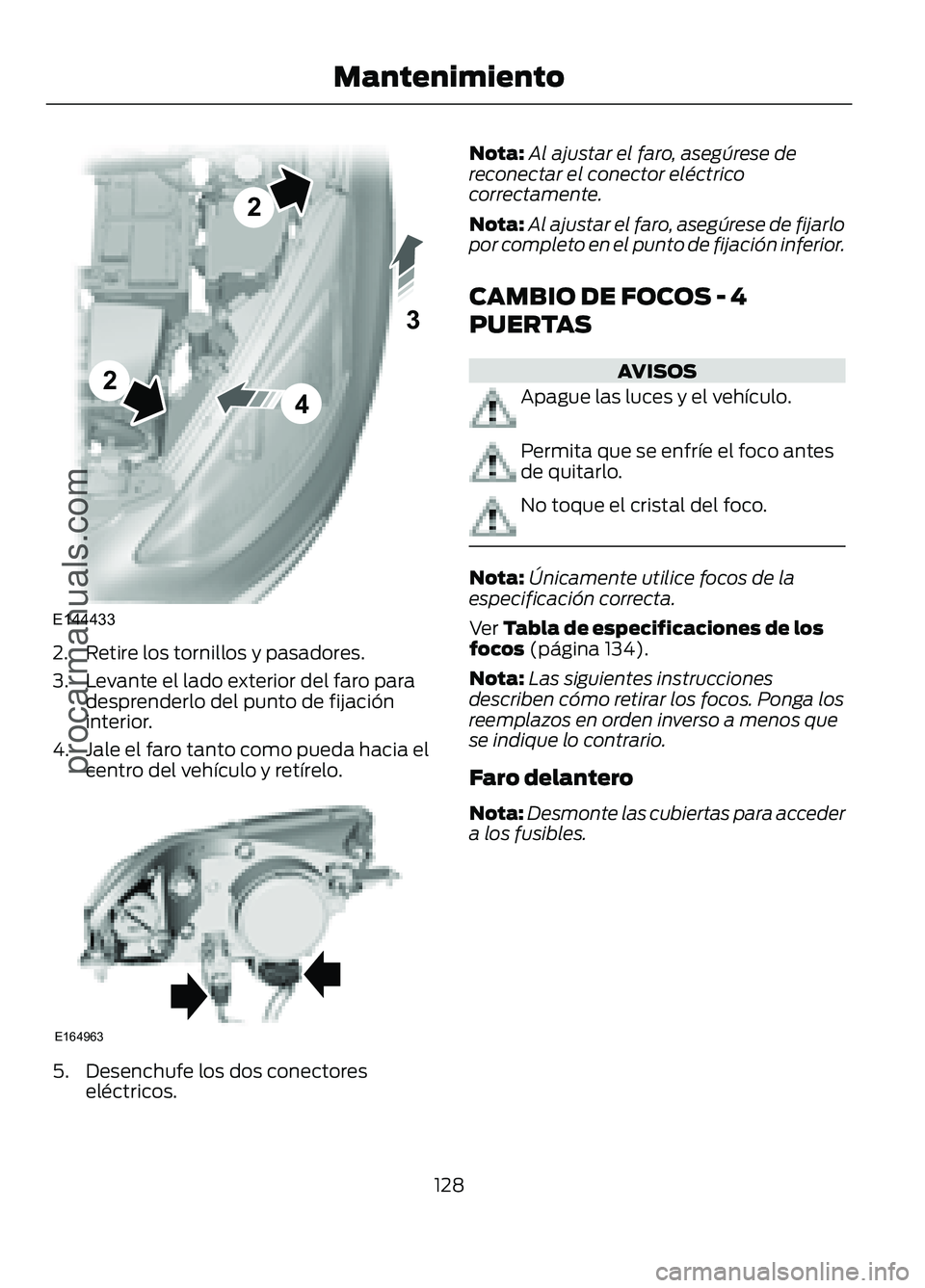

2. Retire los tornillos y pasadores.
3. Levante el lado exterior del faro para
desprenderlo del punto de fijación
interior.
4. Jale el faro tanto como pueda hacia el
centro del vehículo y retírelo. 5. Desenchufe los dos conectores
eléctricos. Nota:
Al ajustar el faro, asegúrese de
reconectar el conector eléctrico
correctamente.
Nota: Al ajustar el faro, asegúrese de fijarlo
por completo en el punto de fijación inferior.
CAMBIO DE FOCOS - 4
PUERTAS AVISOS
Apague las luces y el vehículo.
Permita que se enfríe el foco antes
de quitarlo.
No toque el cristal del foco.
Nota:
Únicamente utilice focos de la
especificación correcta.
Ver Tabla de especificaciones de los
focos (página 134).
Nota: Las siguientes instrucciones
describen cómo retirar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.
Faro delantero
Nota: Desmonte las cubiertas para acceder
a los fusibles.
128
Figo/Ka (CDU) , esMEX Mantenimiento
procarmanuals.comE1444332423 E164963

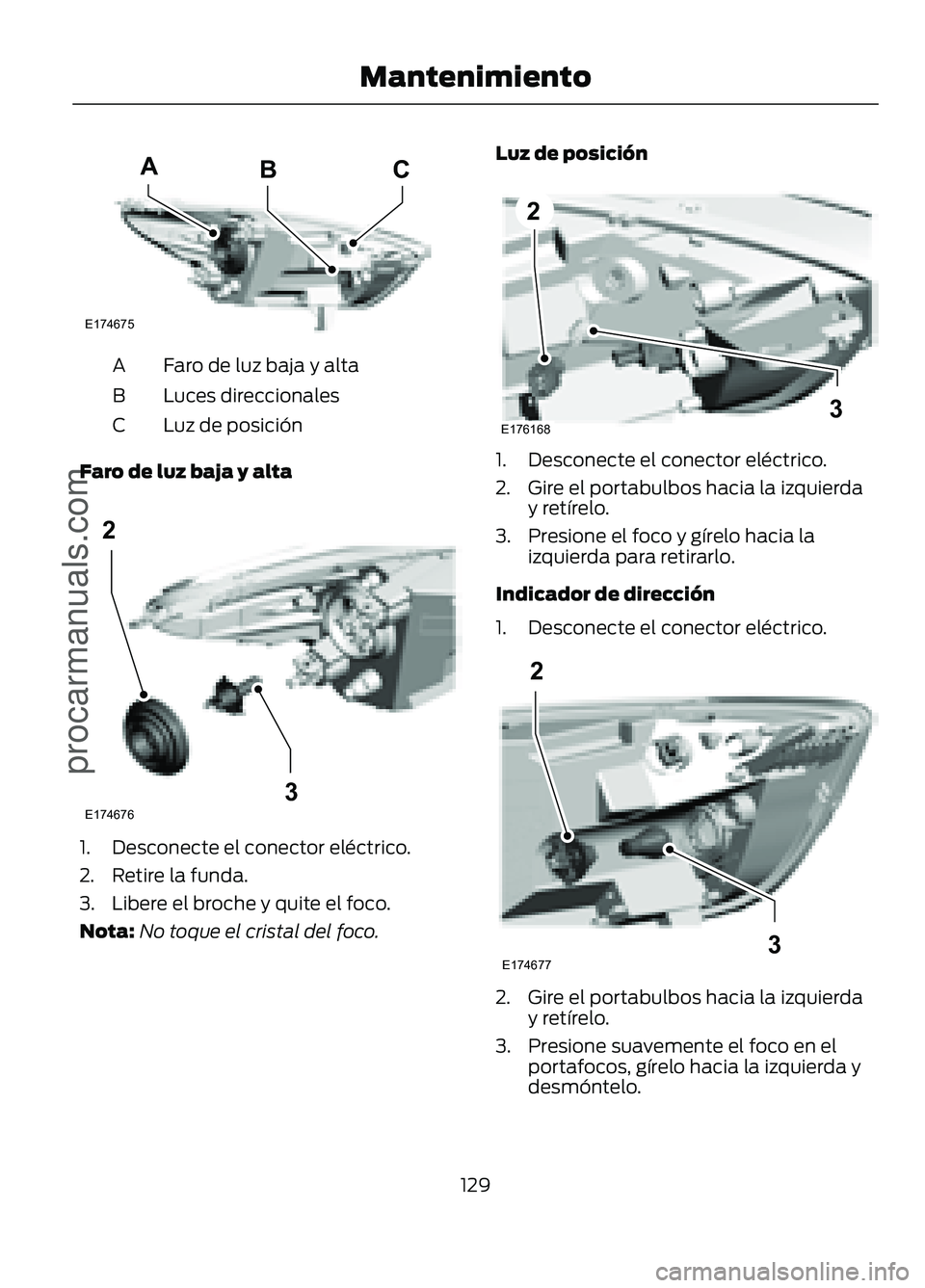

Faro de luz baja y alta
A
Luces direccionales
B
Luz de posición
C
Faro de luz baja y alta 1. Desconecte el conector eléctrico.
2. Retire la funda.
3. Libere el broche y quite el foco.
Nota:
No toque el cristal del foco. Luz de posición
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione el foco y gírelo hacia la izquierda para retirarlo.
Indicador de dirección
1. Desconecte el conector eléctrico. 2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione suavemente el foco en el portafocos, gírelo hacia la izquierda y
desmóntelo.
129
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.comABCE174675 23E174676 23E176168 23E174677

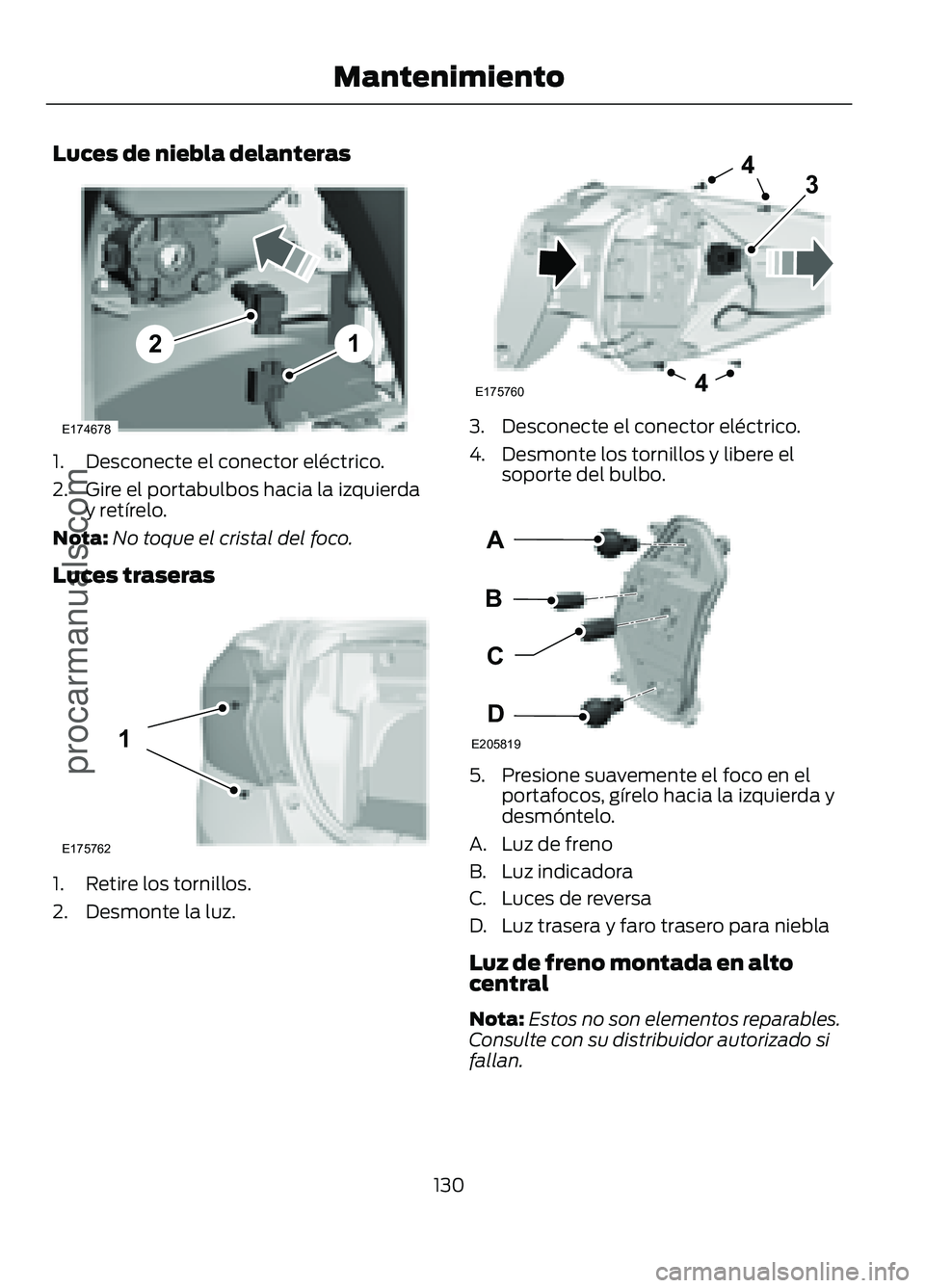

Luces de niebla delanteras
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
Nota: No toque el cristal del foco.
Luces traseras 1. Retire los tornillos.
2. Desmonte la luz. 3. Desconecte el conector eléctrico.
4. Desmonte los tornillos y libere el
soporte del bulbo. 5. Presione suavemente el foco en el
portafocos, gírelo hacia la izquierda y
desmóntelo.
A. Luz de freno
B. Luz indicadora
C. Luces de reversa
D. Luz trasera y faro trasero para niebla
Luz de freno montada en alto
central
Nota: Estos no son elementos reparables.
Consulte con su distribuidor autorizado si
fallan.
130
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.com12E174678 1E175762 443E175760 BDACE205819

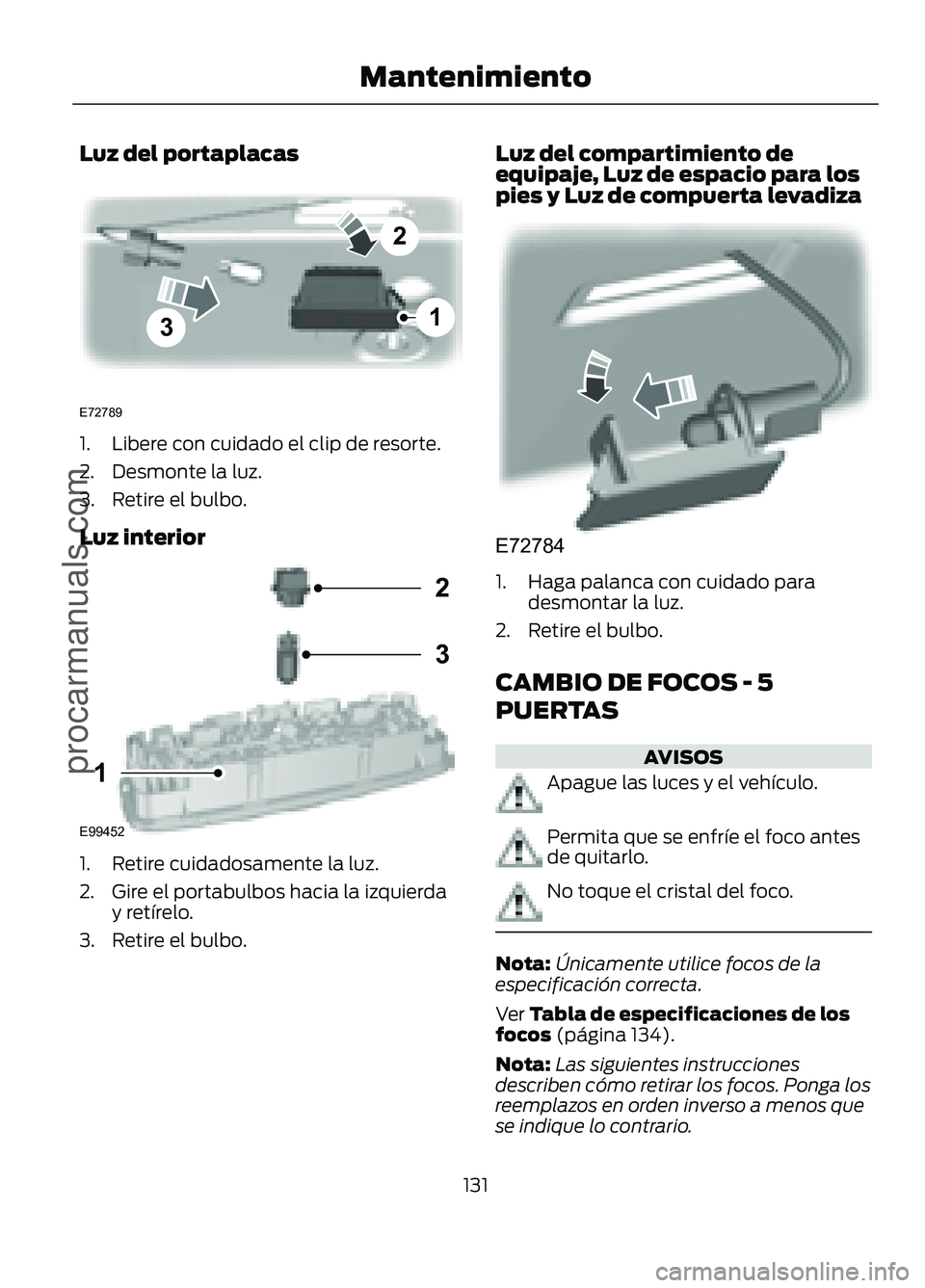

Luz del portaplacas
3
2
1
E72789
1. Libere con cuidado el clip de resorte.
2. Desmonte la luz.
3. Retire el bulbo.
Luz interior
E99452
2
3
1
1. Retire cuidadosamente la luz.
2. Gire el portabulbos hacia la izquierday retírelo.
3. Retire el bulbo.
Luz del compartimiento de
equipaje, Luz de espacio para los
pies y Luz de compuerta levadiza
E72784
1. Haga palanca con cuidado para desmontar la luz.
2. Retire el bulbo.
CAMBIO DE FOCOS - 5
PUERTAS
AVISOS
Apague las luces y el vehículo.
Permita que se enfríe el foco antes
de quitarlo.
No toque el cristal del foco.
Nota: Únicamente utilice focos de la
especificación correcta.
Ver Tabla de especificaciones de los
focos (página 134).
Nota: Las siguientes instrucciones
describen cómo retirar los focos. Ponga los
reemplazos en orden inverso a menos que
se indique lo contrario.
131
Figo/Ka (CDU) , esMEX
Mantenimiento
procarmanuals.com

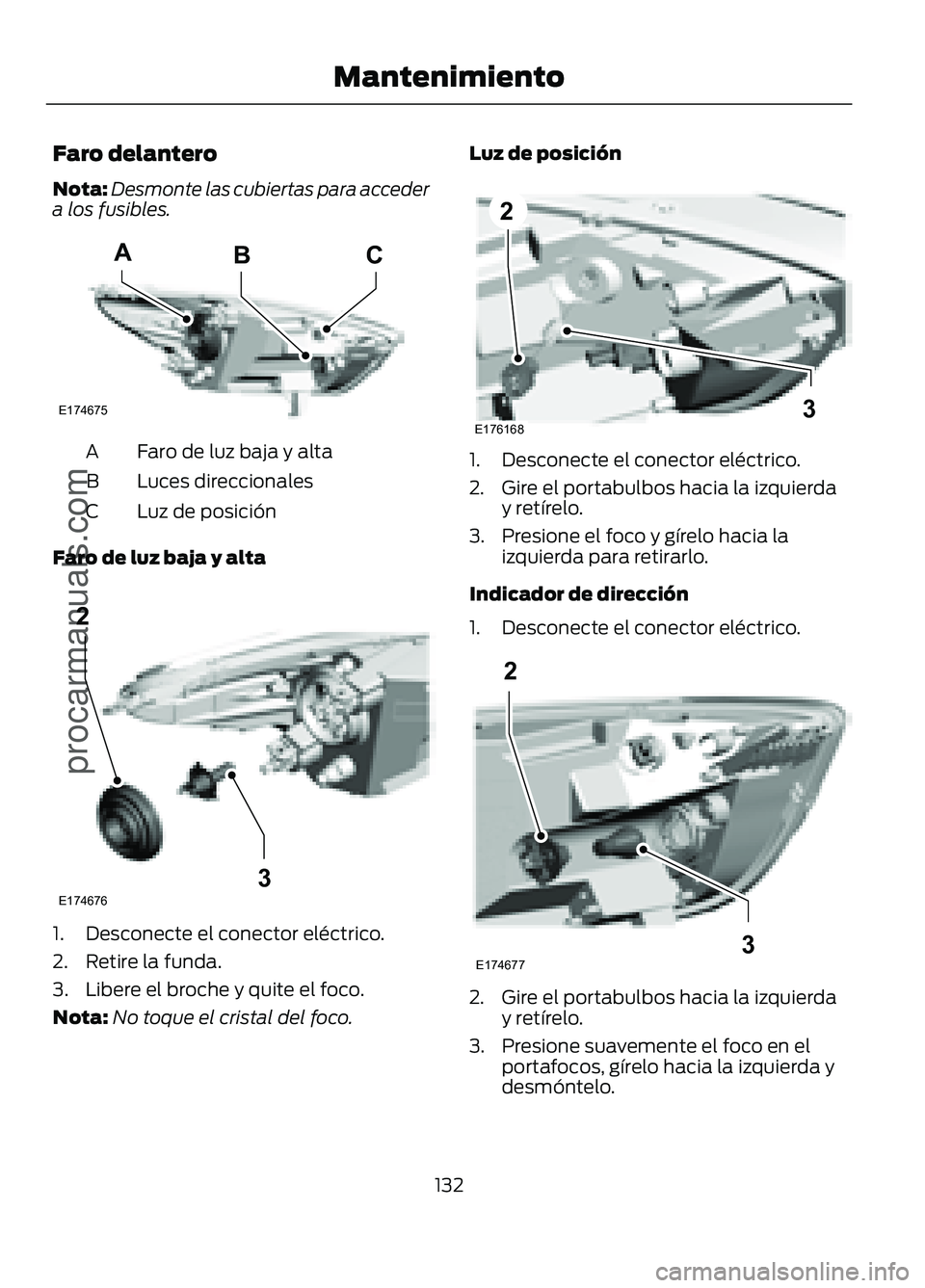

Faro delantero
Nota:
Desmonte las cubiertas para acceder
a los fusibles. Faro de luz baja y alta
A
Luces direccionales
B
Luz de posición
C
Faro de luz baja y alta 1. Desconecte el conector eléctrico.
2. Retire la funda.
3. Libere el broche y quite el foco.
Nota:
No toque el cristal del foco. Luz de posición
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione el foco y gírelo hacia la izquierda para retirarlo.
Indicador de dirección
1. Desconecte el conector eléctrico. 2. Gire el portabulbos hacia la izquierda
y retírelo.
3. Presione suavemente el foco en el portafocos, gírelo hacia la izquierda y
desmóntelo.
132
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.comABCE174675 23E174676 23E176168 23E174677

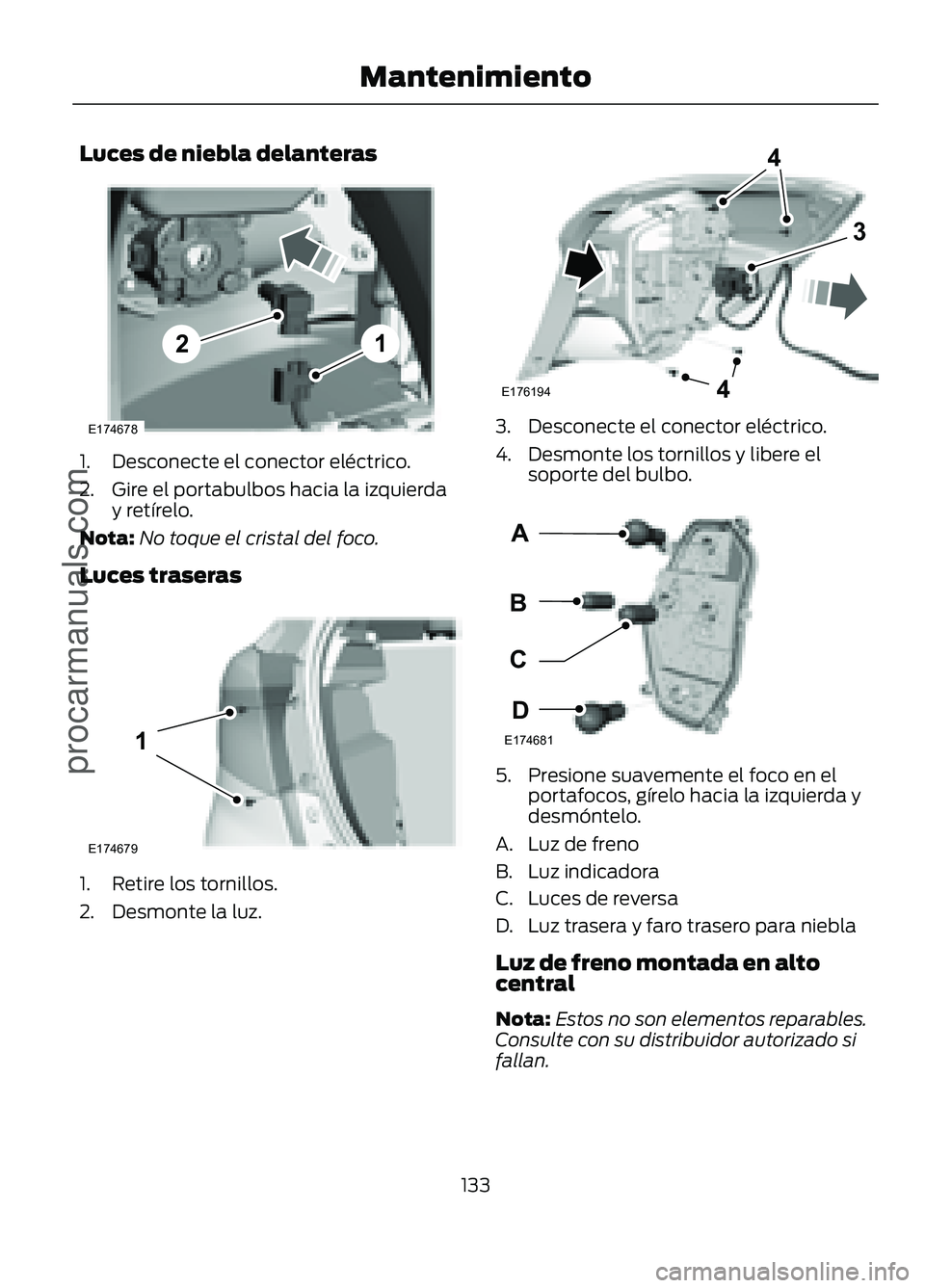

Luces de niebla delanteras
1. Desconecte el conector eléctrico.
2. Gire el portabulbos hacia la izquierda
y retírelo.
Nota: No toque el cristal del foco.
Luces traseras 1. Retire los tornillos.
2. Desmonte la luz. 3. Desconecte el conector eléctrico.
4. Desmonte los tornillos y libere el
soporte del bulbo. 5. Presione suavemente el foco en el
portafocos, gírelo hacia la izquierda y
desmóntelo.
A. Luz de freno
B. Luz indicadora
C. Luces de reversa
D. Luz trasera y faro trasero para niebla
Luz de freno montada en alto
central
Nota: Estos no son elementos reparables.
Consulte con su distribuidor autorizado si
fallan.
133
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.com12E174678 1E174679 443E176194 ABDCE174681

Luz del portaplacas
3
2
1
E72789
1. Libere con cuidado el clip de resorte.
2. Desmonte la luz.
3. Retire el bulbo.
Luz interior
E99452
2
3
1
1. Retire cuidadosamente la luz.
2. Gire el portabulbos hacia la izquierday retírelo.
3. Retire el bulbo.
Luz del compartimiento de
equipaje, Luz de espacio para los
pies y Luz de compuerta levadiza
E72784
1. Haga palanca con cuidado para desmontar la luz.
2. Retire el bulbo.

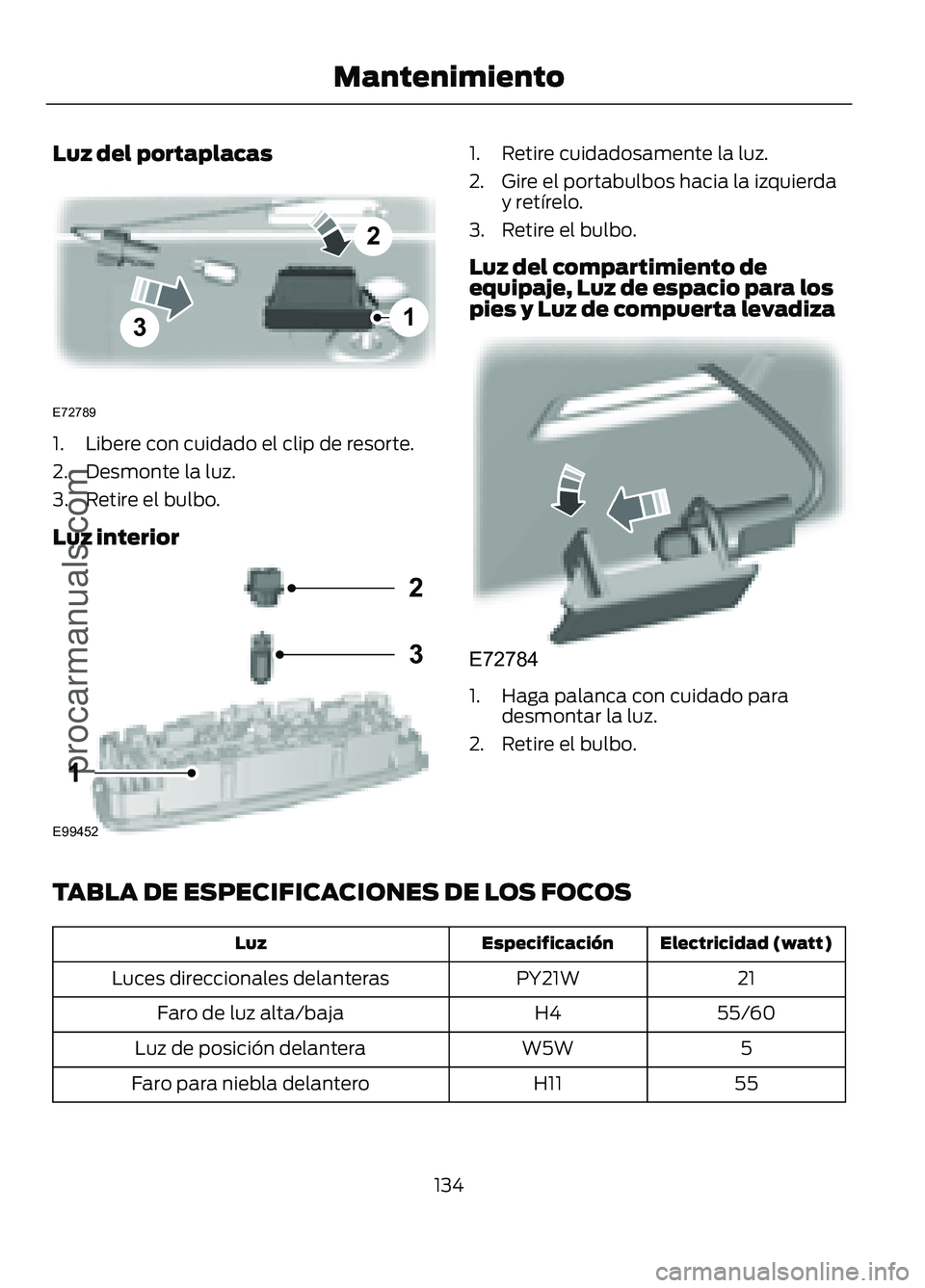

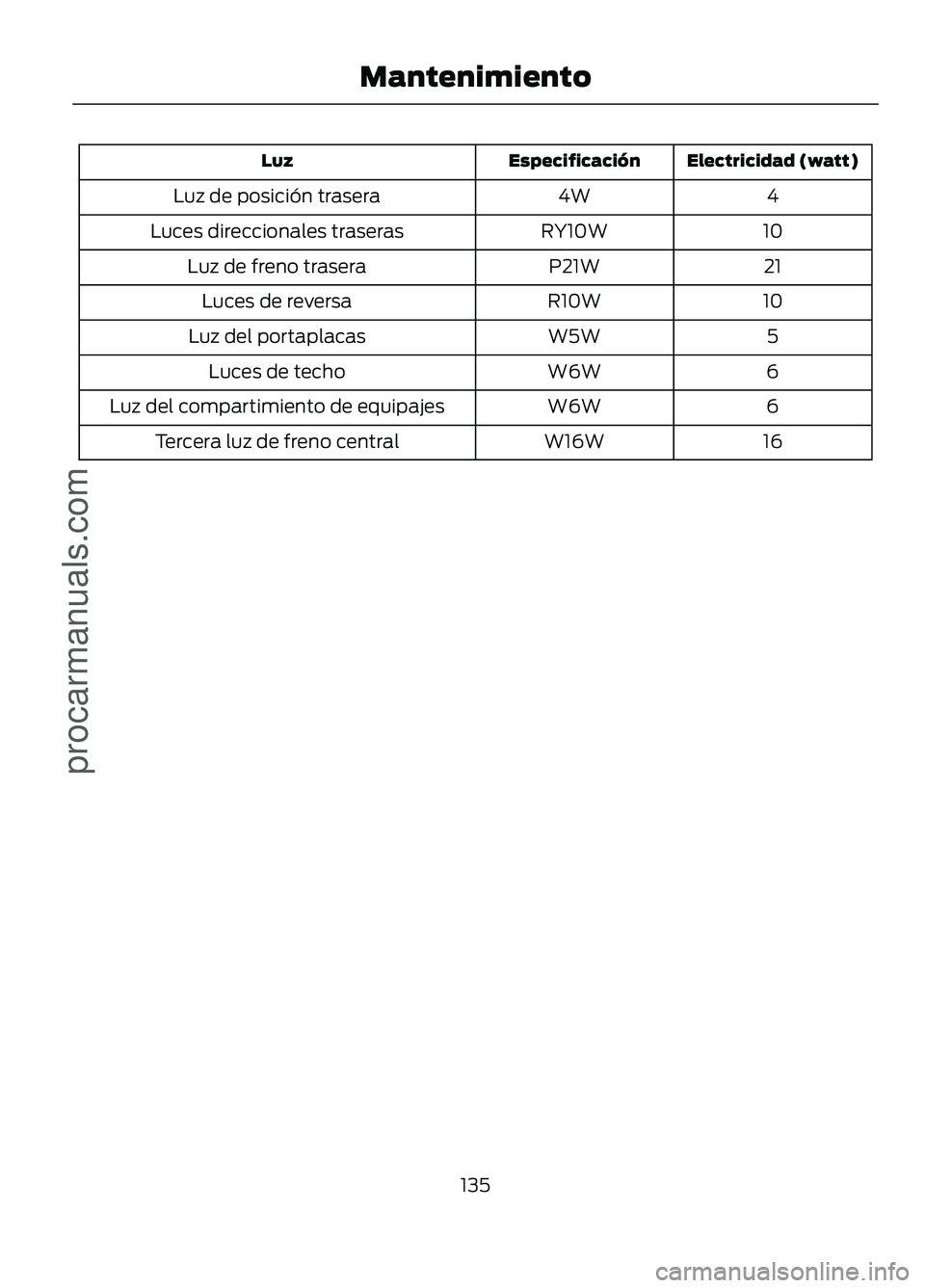

TABLA DE ESPECIFICACIONES DE LOS FOCOS
Electricidad (watt)
Especificación
Luz
21
PY21W
Luces direccionales delanteras
55/60
H4
Faro de luz alta/baja
5
W5W
Luz de posición delantera
55
H11
Faro para niebla delantero
134
Figo/Ka (CDU) , esMEX
Mantenimiento
procarmanuals.com

Electricidad (watt)
Especificación
Luz
4
4W
Luz de posición trasera
10
RY10W
Luces direccionales traseras
21
P21W
Luz de freno trasera
10
R10W
Luces de reversa
5
W5W
Luz del portaplacas
6
W6W
Luces de techo
6
W6W
Luz del compartimiento de equipajes
16
W16W
Tercera luz de freno central
135
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.com

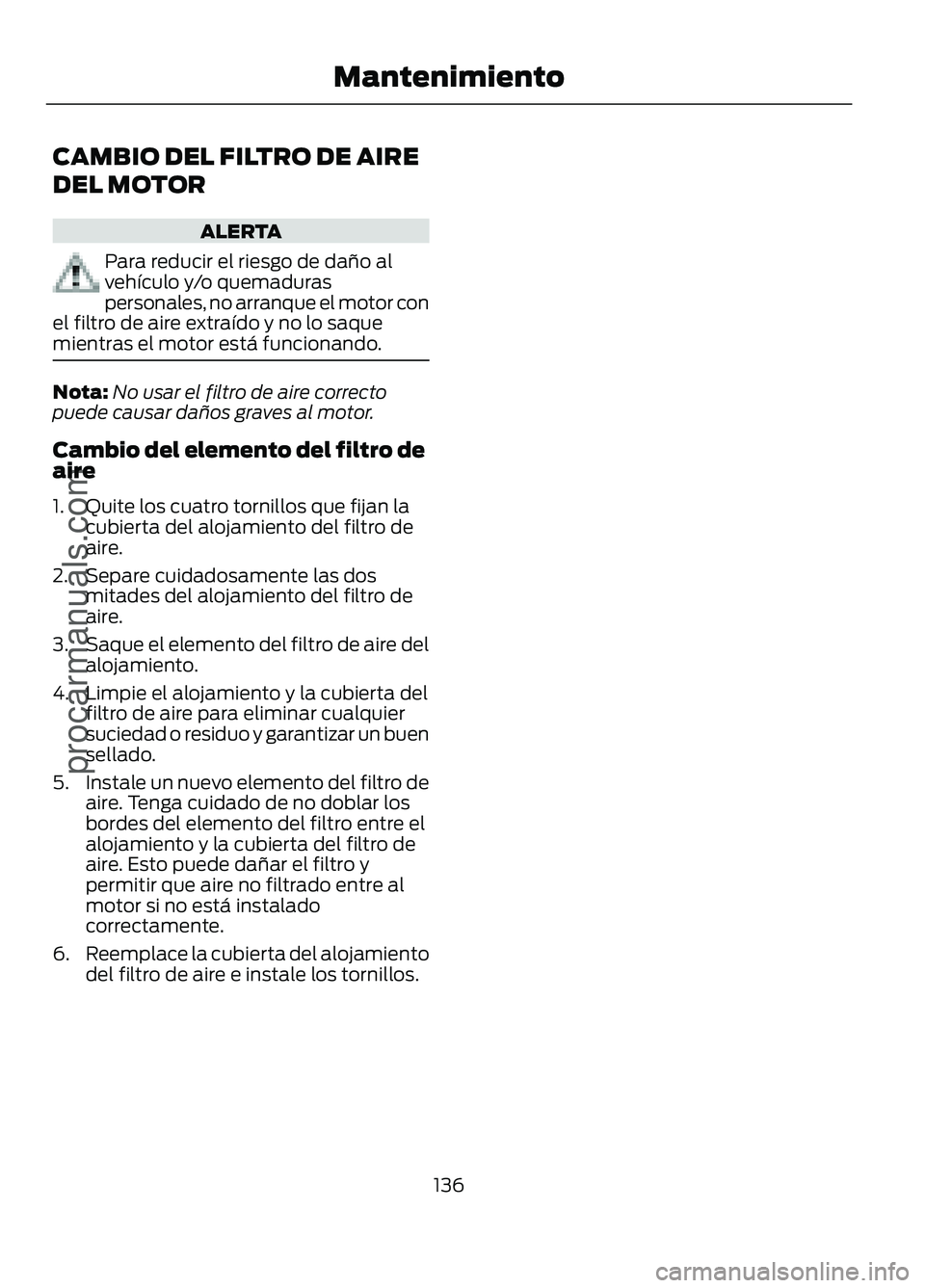

CAMBIO DEL FILTRO DE AIRE
DEL MOTOR
ALERTA
Para reducir el riesgo de daño al
vehículo y/o quemaduras
personales, no arranque el motor con
el filtro de aire extraído y no lo saque
mientras el motor está funcionando. Nota:
No usar el filtro de aire correcto
puede causar daños graves al motor.
Cambio del elemento del filtro de
aire
1. Quite los cuatro tornillos que fijan la cubierta del alojamiento del filtro de
aire.
2. Separe cuidadosamente las dos mitades del alojamiento del filtro de
aire.
3. Saque el elemento del filtro de aire del
alojamiento.
4. Limpie el alojamiento y la cubierta del filtro de aire para eliminar cualquier
suciedad o residuo y garantizar un buen
sellado.
5. Instale un nuevo elemento del filtro de
aire. Tenga cuidado de no doblar los
bordes del elemento del filtro entre el
alojamiento y la cubierta del filtro de
aire. Esto puede dañar el filtro y
permitir que aire no filtrado entre al
motor si no está instalado
correctamente.
6. Reemplace la cubierta del alojamiento
del filtro de aire e instale los tornillos.
136
Figo/Ka (CDU) , esMEX Mantenimientoprocarmanuals.com

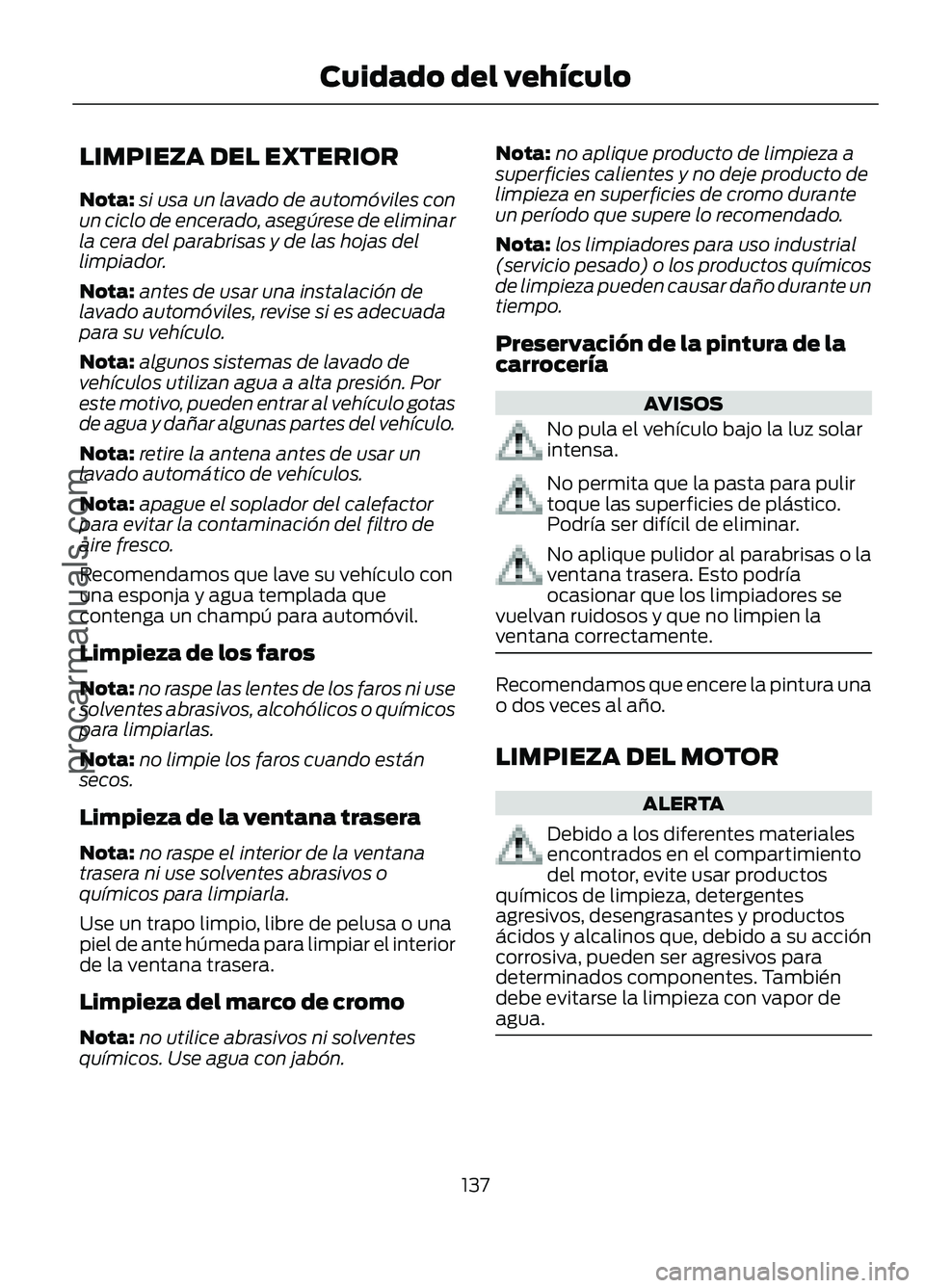

LIMPIEZA DEL EXTERIOR
Nota:
si usa un lavado de automóviles con
un ciclo de encerado, asegúrese de eliminar
la cera del parabrisas y de las hojas del
limpiador.
Nota: antes de usar una instalación de
lavado automóviles, revise si es adecuada
para su vehículo.
Nota: algunos sistemas de lavado de
vehículos utilizan agua a alta presión. Por
este motivo, pueden entrar al vehículo gotas
de agua y dañar algunas partes del vehículo.
Nota: retire la antena antes de usar un
lavado automático de vehículos.
Nota: apague el soplador del calefactor
para evitar la contaminación del filtro de
aire fresco.
Recomendamos que lave su vehículo con
una esponja y agua templada que
contenga un champú para automóvil.
Limpieza de los faros
Nota: no raspe las lentes de los faros ni use
solventes abrasivos, alcohólicos o químicos
para limpiarlas.
Nota: no limpie los faros cuando están
secos.
Limpieza de la ventana trasera
Nota: no raspe el interior de la ventana
trasera ni use solventes abrasivos o
químicos para limpiarla.
Use un trapo limpio, libre de pelusa o una
piel de ante húmeda para limpiar el interior
de la ventana trasera.
Limpieza del marco de cromo
Nota: no utilice abrasivos ni solventes
químicos. Use agua con jabón. Nota:
no aplique producto de limpieza a
superficies calientes y no deje producto de
limpieza en superficies de cromo durante
un período que supere lo recomendado.
Nota: los limpiadores para uso industrial
(servicio pesado) o los productos químicos
de limpieza pueden causar daño durante un
tiempo.
Preservación de la pintura de la
carrocería AVISOS
No pula el vehículo bajo la luz solar
intensa.
No permita que la pasta para pulir
toque las superficies de plástico.
Podría ser difícil de eliminar.
No aplique pulidor al parabrisas o la
ventana trasera. Esto podría
ocasionar que los limpiadores se
vuelvan ruidosos y que no limpien la
ventana correctamente. Recomendamos que encere la pintura una
o dos veces al año.
LIMPIEZA DEL MOTOR
ALERTA
Debido a los diferentes materiales
encontrados en el compartimiento
del motor, evite usar productos
químicos de limpieza, detergentes
agresivos, desengrasantes y productos
ácidos y alcalinos que, debido a su acción
corrosiva, pueden ser agresivos para
determinados componentes. También
debe evitarse la limpieza con vapor de
agua. 137
