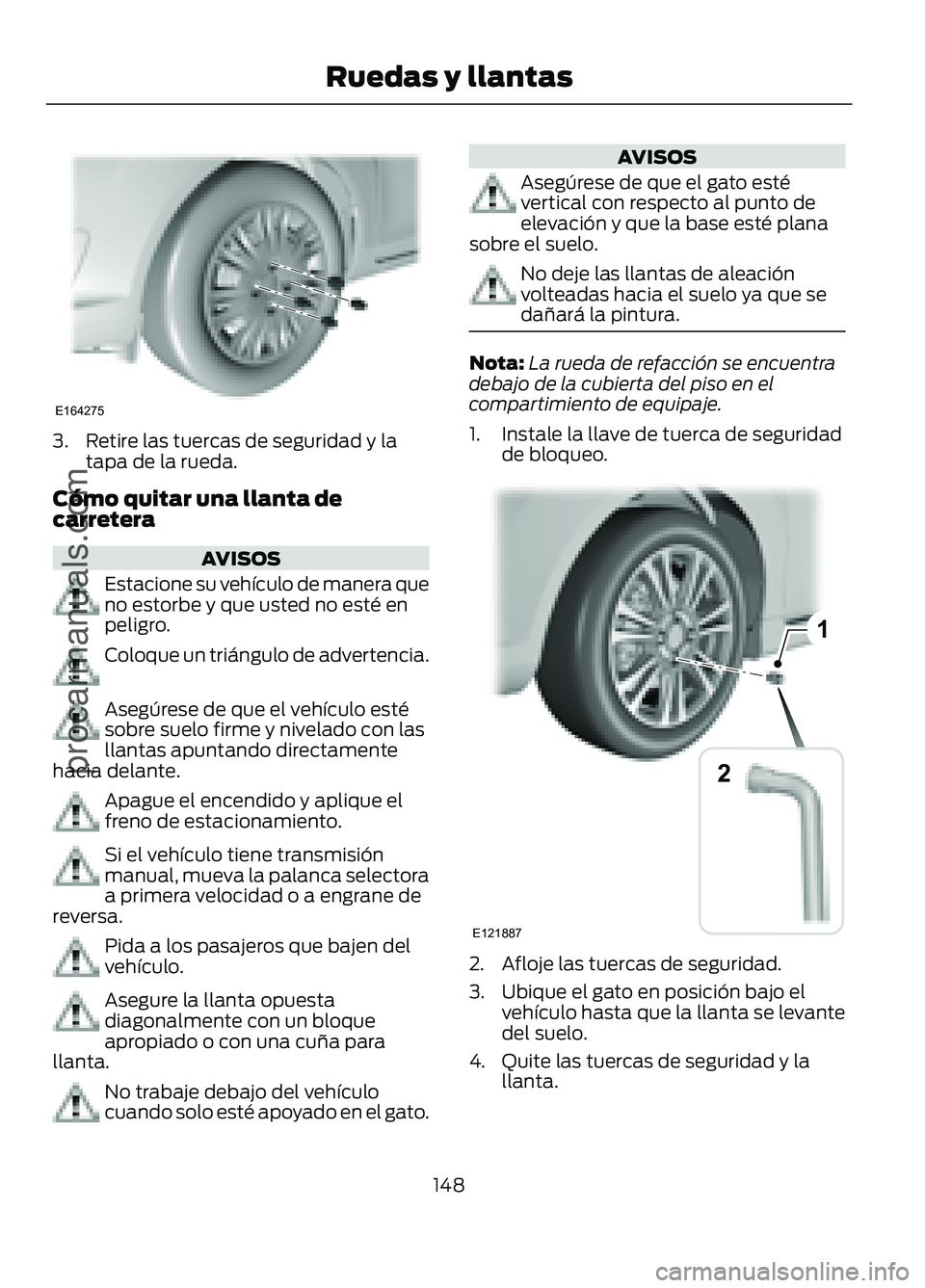

3. Retire las tuercas de seguridad y la
tapa de la rueda.
Cómo quitar una llanta de
carretera AVISOS
Estacione su vehículo de manera que
no estorbe y que usted no esté en
peligro.
Coloque un triángulo de advertencia.
Asegúrese de que el vehículo esté
sobre suelo firme y nivelado con las
llantas apuntando directamente
hacia delante. Apague el encendido y aplique el
freno de estacionamiento.
Si el vehículo tiene transmisión
manual, mueva la palanca selectora
a primera velocidad o a engrane de
reversa. Pida a los pasajeros que bajen del
vehículo.
Asegure la llanta opuesta
diagonalmente con un bloque
apropiado o con una cuña para
llanta. No trabaje debajo del vehículo
cuando solo esté apoyado en el gato. AVISOS
Asegúrese de que el gato esté
vertical con respecto al punto de
elevación y que la base esté plana
sobre el suelo. No deje las llantas de aleación
volteadas hacia el suelo ya que se
dañará la pintura.
Nota:
La rueda de refacción se encuentra
debajo de la cubierta del piso en el
compartimiento de equipaje.
1. Instale la llave de tuerca de seguridad de bloqueo. 2. Afloje las tuercas de seguridad.
3. Ubique el gato en posición bajo el
vehículo hasta que la llanta se levante
del suelo.
4. Quite las tuercas de seguridad y la llanta.
148
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE164275 E12188721

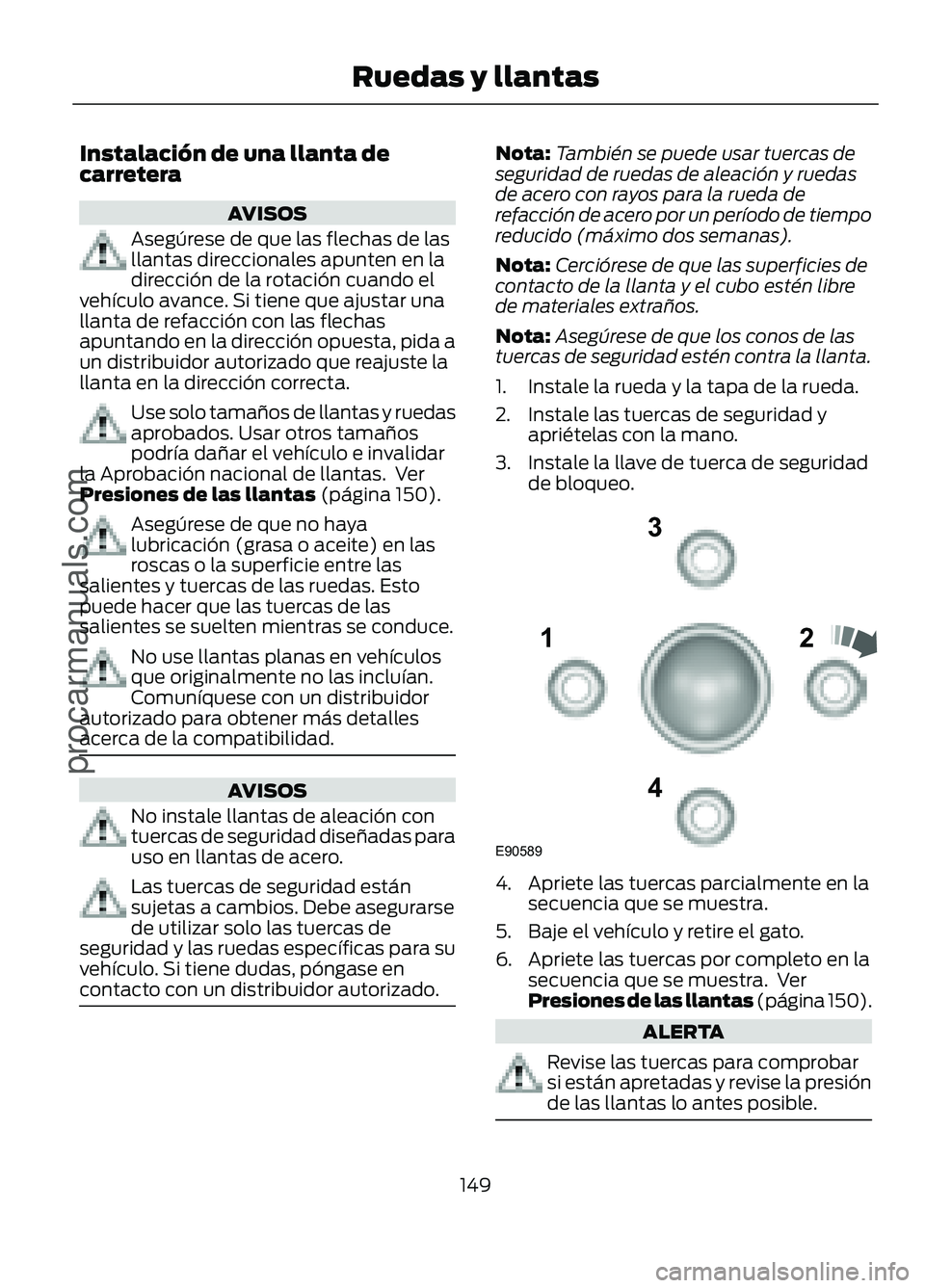

Instalación de una llanta de
carretera
AVISOS
Asegúrese de que las flechas de las
llantas direccionales apunten en la
dirección de la rotación cuando el
vehículo avance. Si tiene que ajustar una
llanta de refacción con las flechas
apuntando en la dirección opuesta, pida a
un distribuidor autorizado que reajuste la
llanta en la dirección correcta. Use solo tamaños de llantas y ruedas
aprobados. Usar otros tamaños
podría dañar el vehículo e invalidar
la Aprobación nacional de llantas. Ver
Presiones de las llantas (página 150). Asegúrese de que no haya
lubricación (grasa o aceite) en las
roscas o la superficie entre las
salientes y tuercas de las ruedas. Esto
puede hacer que las tuercas de las
salientes se suelten mientras se conduce. No use llantas planas en vehículos
que originalmente no las incluían.
Comuníquese con un distribuidor
autorizado para obtener más detalles
acerca de la compatibilidad. AVISOS
No instale llantas de aleación con
tuercas de seguridad diseñadas para
uso en llantas de acero.
Las tuercas de seguridad están
sujetas a cambios. Debe asegurarse
de utilizar solo las tuercas de
seguridad y las ruedas específicas para su
vehículo. Si tiene dudas, póngase en
contacto con un distribuidor autorizado. Nota:
También se puede usar tuercas de
seguridad de ruedas de aleación y ruedas
de acero con rayos para la rueda de
refacción de acero por un período de tiempo
reducido (máximo dos semanas).
Nota: Cerciórese de que las superficies de
contacto de la llanta y el cubo estén libre
de materiales extraños.
Nota: Asegúrese de que los conos de las
tuercas de seguridad estén contra la llanta.
1. Instale la rueda y la tapa de la rueda.
2. Instale las tuercas de seguridad y apriételas con la mano.
3. Instale la llave de tuerca de seguridad de bloqueo. 4. Apriete las tuercas parcialmente en la
secuencia que se muestra.
5. Baje el vehículo y retire el gato.
6. Apriete las tuercas por completo en la secuencia que se muestra. Ver
Presiones de las llantas (página 150). ALERTA
Revise las tuercas para comprobar
si están apretadas y revise la presión
de las llantas lo antes posible.
149
Figo/Ka (CDU) , esMEX Ruedas y llantas
procarmanuals.com1234E90589

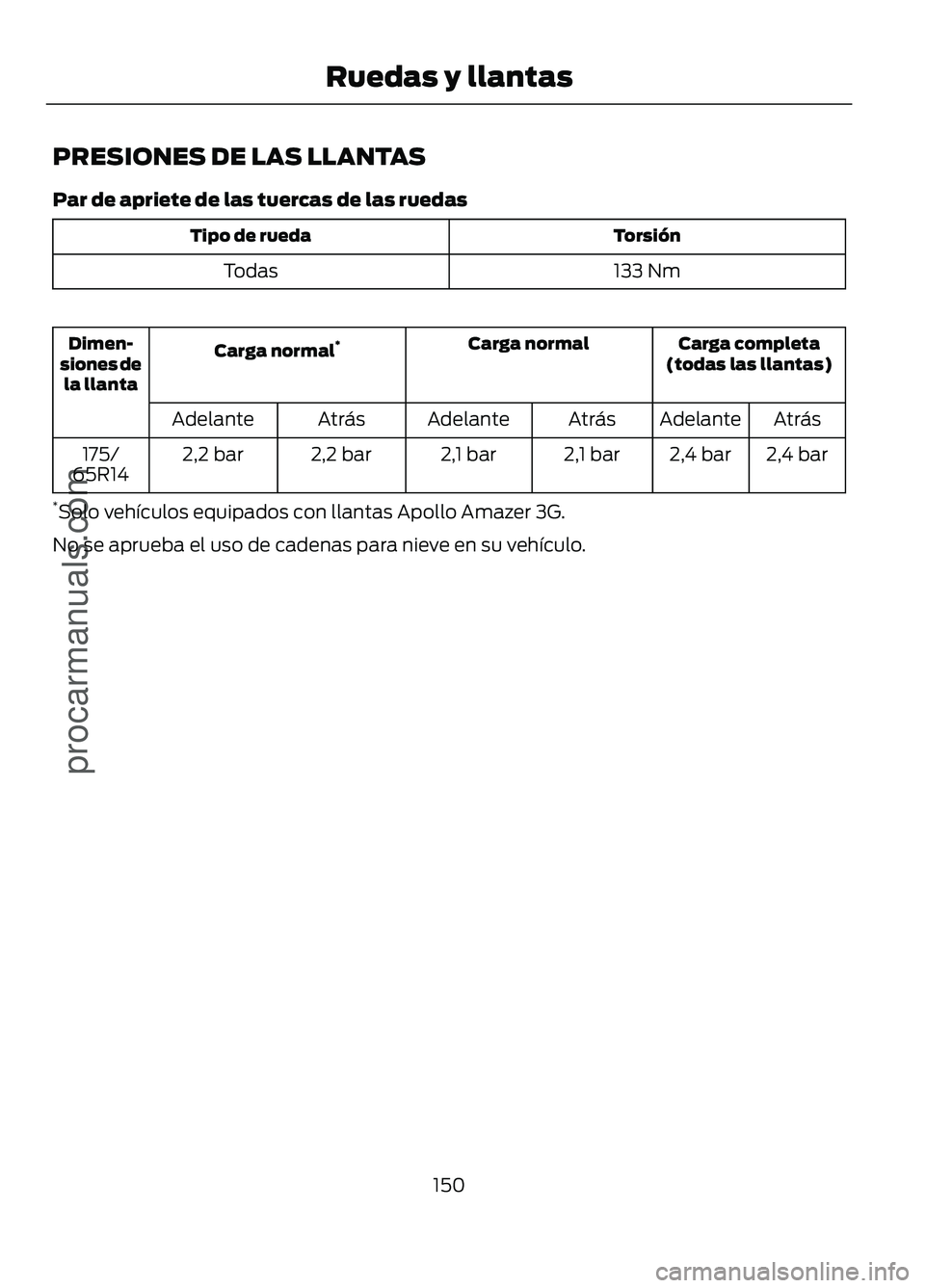

PRESIONES DE LAS LLANTAS
Par de apriete de las tuercas de las ruedas
Torsión
Tipo de rueda
133 Nm
Todas Carga completa
(todas las llantas)
Carga normal
Carga normal *
Dimen-
siones de la llanta
Atrás
Adelante
Atrás
Adelante
Atrás
Adelante
2,4 bar
2,4 bar
2,1 bar
2,1 bar
2,2 bar
2,2 bar
175/
65R14
* Solo vehículos equipados con llantas Apollo Amazer 3G.
No se aprueba el uso de cadenas para nieve en su vehículo.
150
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.com

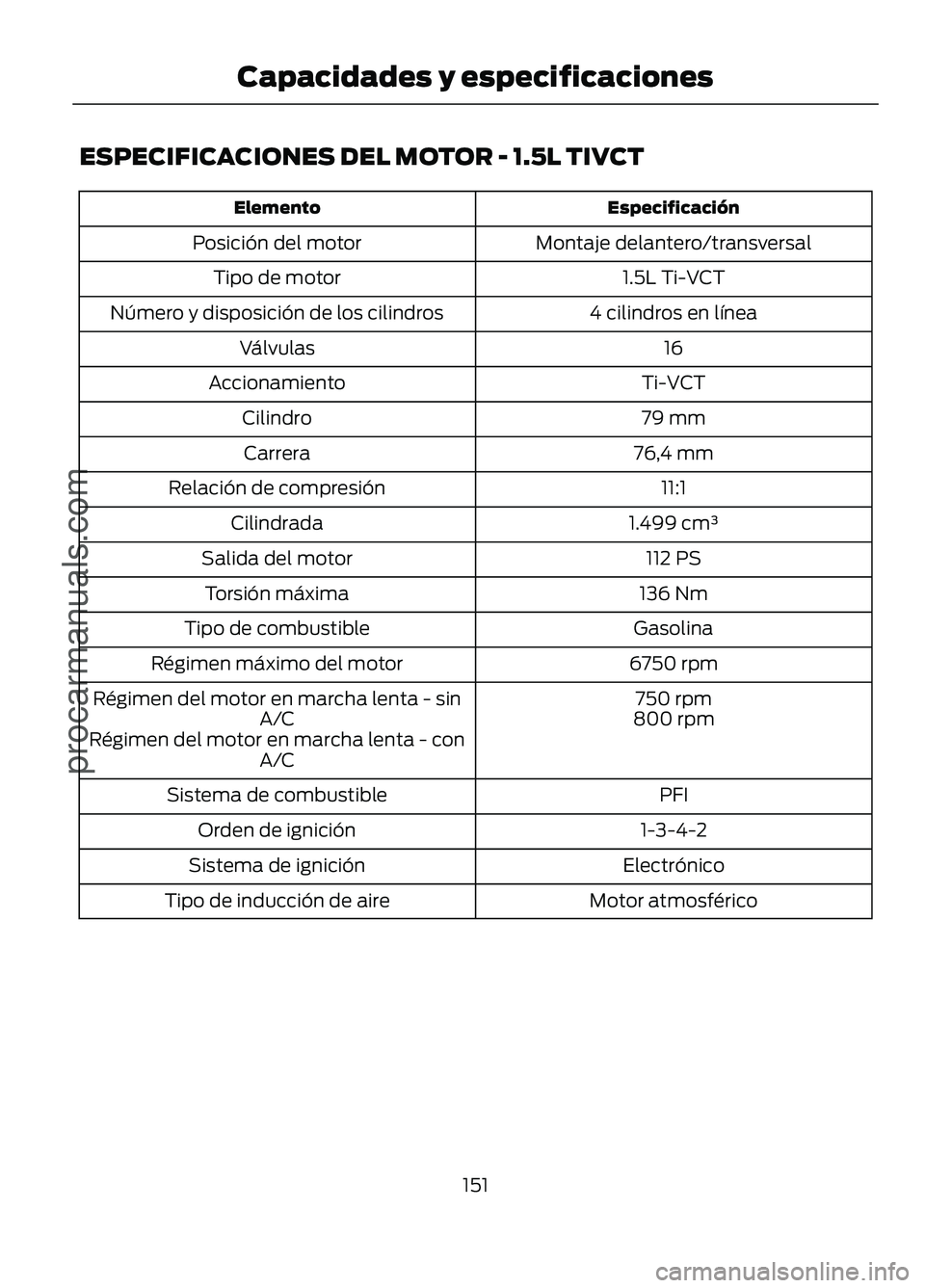

ESPECIFICACIONES DEL MOTOR - 1.5L TIVCT
Especificación
Elemento
Montaje delantero/transversal
Posición del motor
1.5L Ti-VCT
Tipo de motor
4 cilindros en línea
Número y disposición de los cilindros
16
Válvulas
Ti-VCT
Accionamiento
79 mm
Cilindro
76,4 mm
Carrera
11:1
Relación de compresión
1.499 cm³
Cilindrada
112 PS
Salida del motor
136 Nm
Torsión máxima
Gasolina
Tipo de combustible
6750 rpm
Régimen máximo del motor
750 rpm
Régimen del motor en marcha lenta - sin
A/C 800 rpm
Régimen del motor en marcha lenta - con A/C
PFI
Sistema de combustible
1-3-4-2
Orden de ignición
Electrónico
Sistema de ignición
Motor atmosférico
Tipo de inducción de aire
151
Figo/Ka (CDU) , esMEX Capacidades y especificacionesprocarmanuals.com

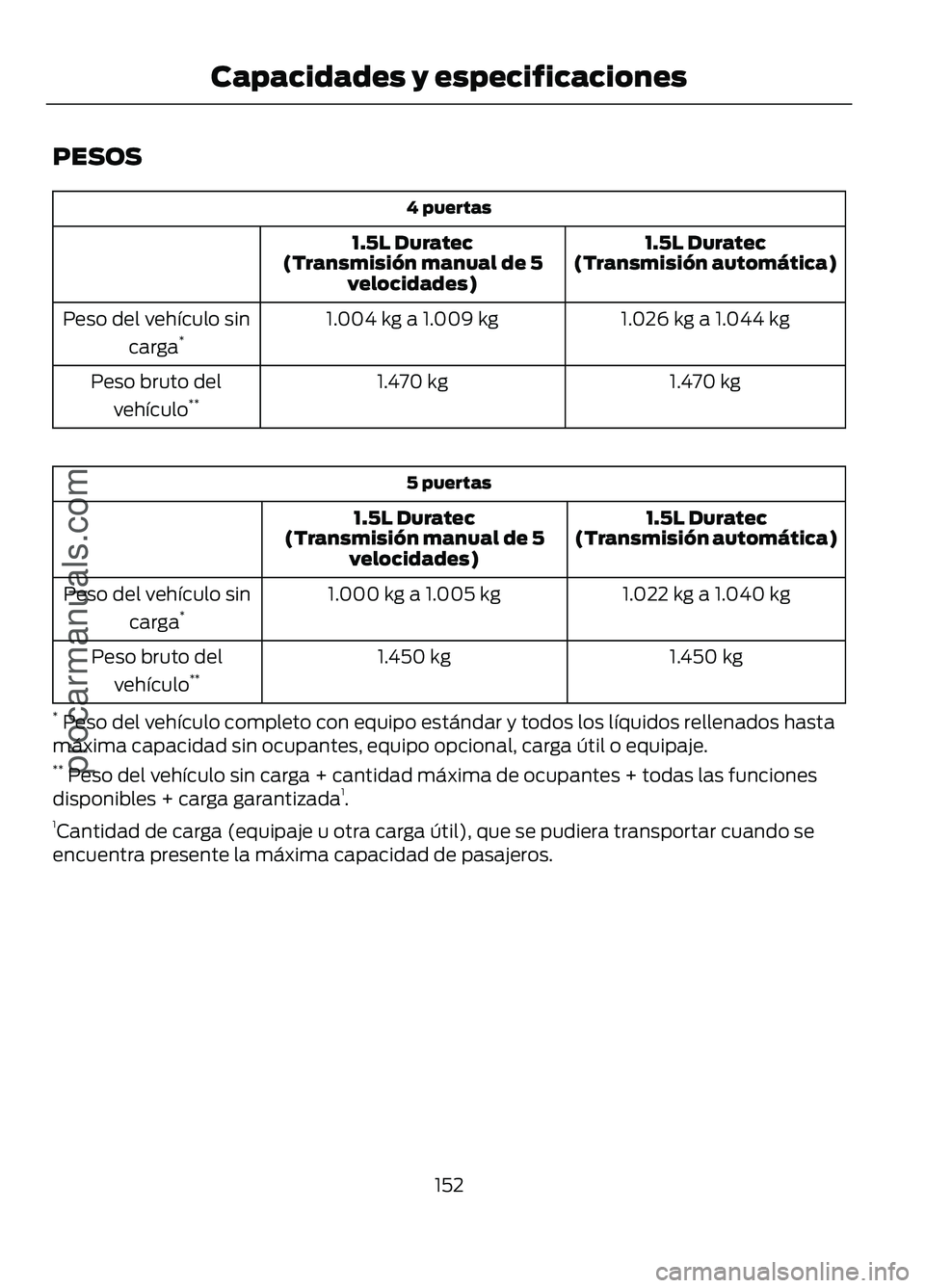

PESOS
4 puertas
1.5L Duratec
(Transmisión automática)
1.5L Duratec
(Transmisión manual de 5 velocidades)
1.026 kg a 1.044 kg
1.004 kg a 1.009 kg
Peso del vehículo sin
carga*
1.470 kg
1.470 kg
Peso bruto del
vehículo ** 5 puertas
1.5L Duratec
1.5L Duratec
(Transmisión automática)
(Transmisión manual de 5
velocidades)
1.022 kg
a 1.040 kg
1.000 kg a 1.005 kg
Peso del vehículo sin
carga*
1.450 kg
1.450 kg
Peso bruto del
vehículo **
* Peso del vehículo completo con equipo estándar y todos los líquidos rellenados hasta
máxima capacidad sin ocupantes, equipo opcional, carga útil o equipaje.
** Peso del vehículo sin carga + cantidad máxima de ocupantes + todas las funciones
disponibles + carga garantizada 1
.
1 Cantidad de carga (equipaje u otra carga útil), que se pudiera transportar cuando se
encuentra presente la máxima capacidad de pasajeros.
152
Figo/Ka (CDU) , esMEX Capacidades y especificaciones
procarmanuals.com

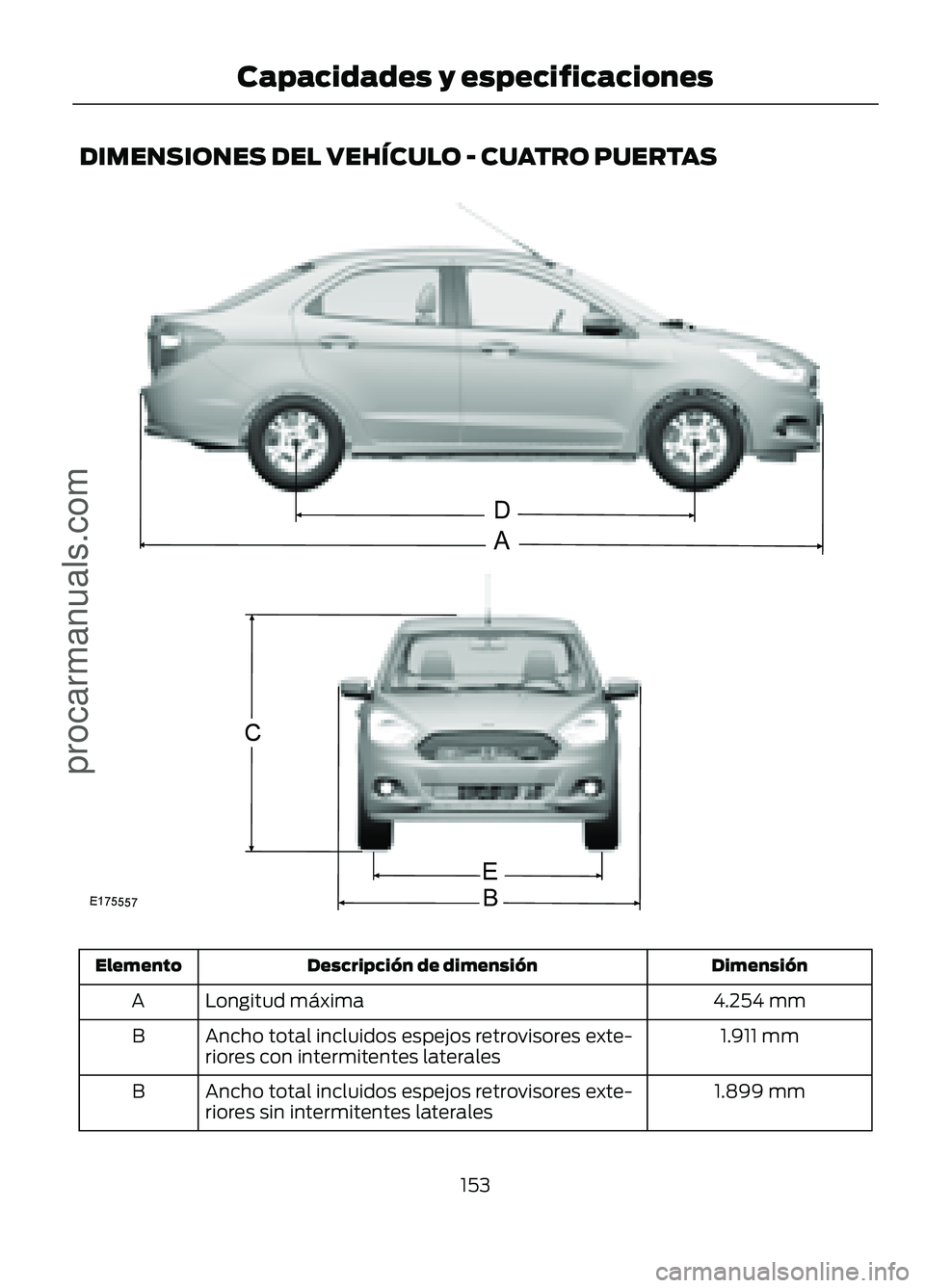

DIMENSIONES DEL VEHÍCULO - CUATRO PUERTAS
Dimensión
Descripción de dimensión
Elemento
4.254 mm
Longitud máxima
A
1.911 mm
Ancho total incluidos espejos retrovisores exte-
riores con intermitentes laterales
B
1.899 mm
Ancho total incluidos espejos retrovisores exte-
riores sin intermitentes laterales
B
153
Figo/Ka (CDU) , esMEX Capacidades y especificacionesprocarmanuals.comDEBACE175557

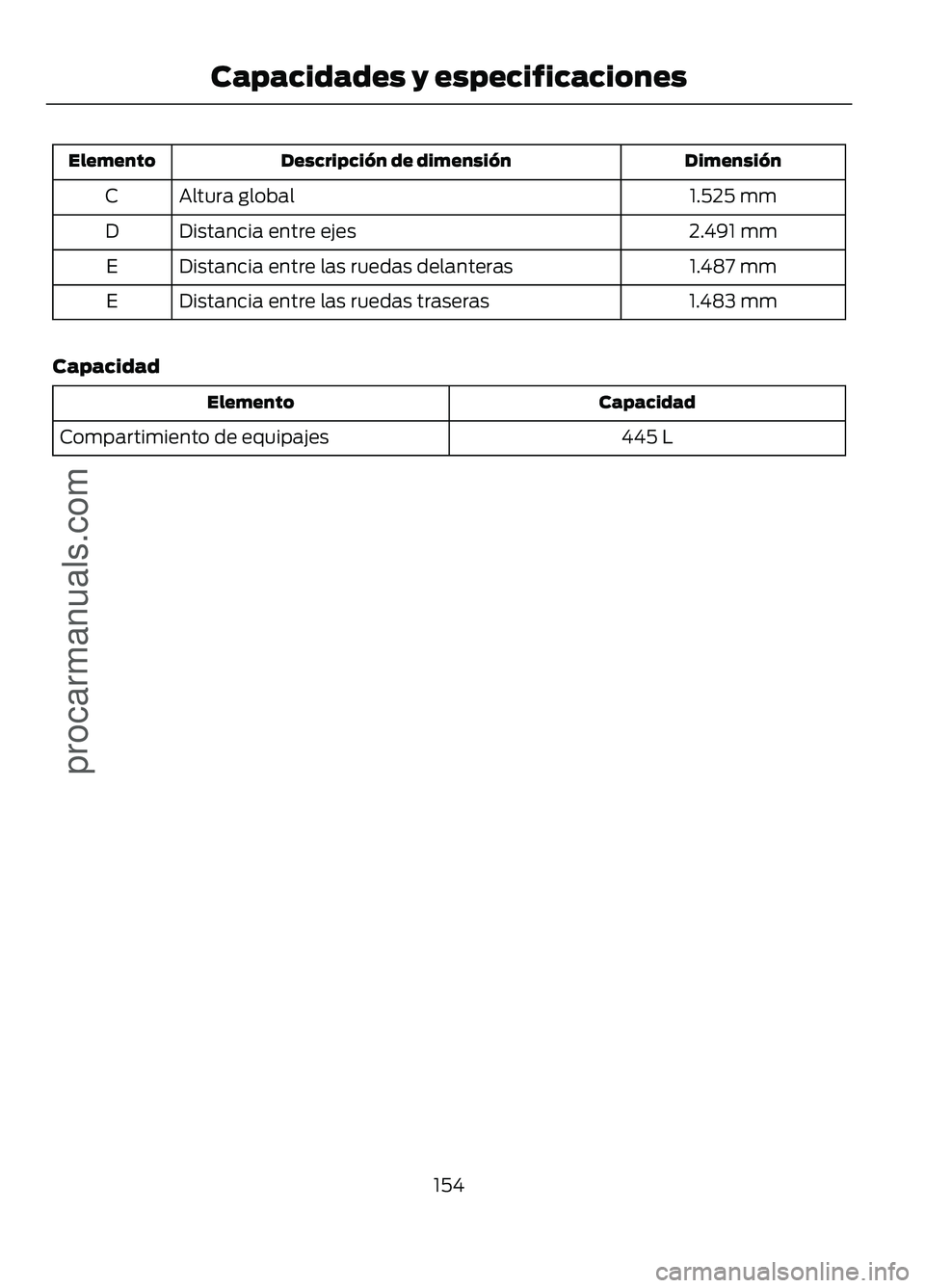

Dimensión
Descripción de dimensión
Elemento
1.525 mm
Altura global
C
2.491 mm
Distancia entre ejes
D
1.487 mm
Distancia entre las ruedas delanteras
E
1.483 mm
Distancia entre las ruedas traseras
E
Capacidad Capacidad
Elemento
445 L
Compartimiento de equipajes
154
Figo/Ka (CDU) , esMEX Capacidades y especificacionesprocarmanuals.com

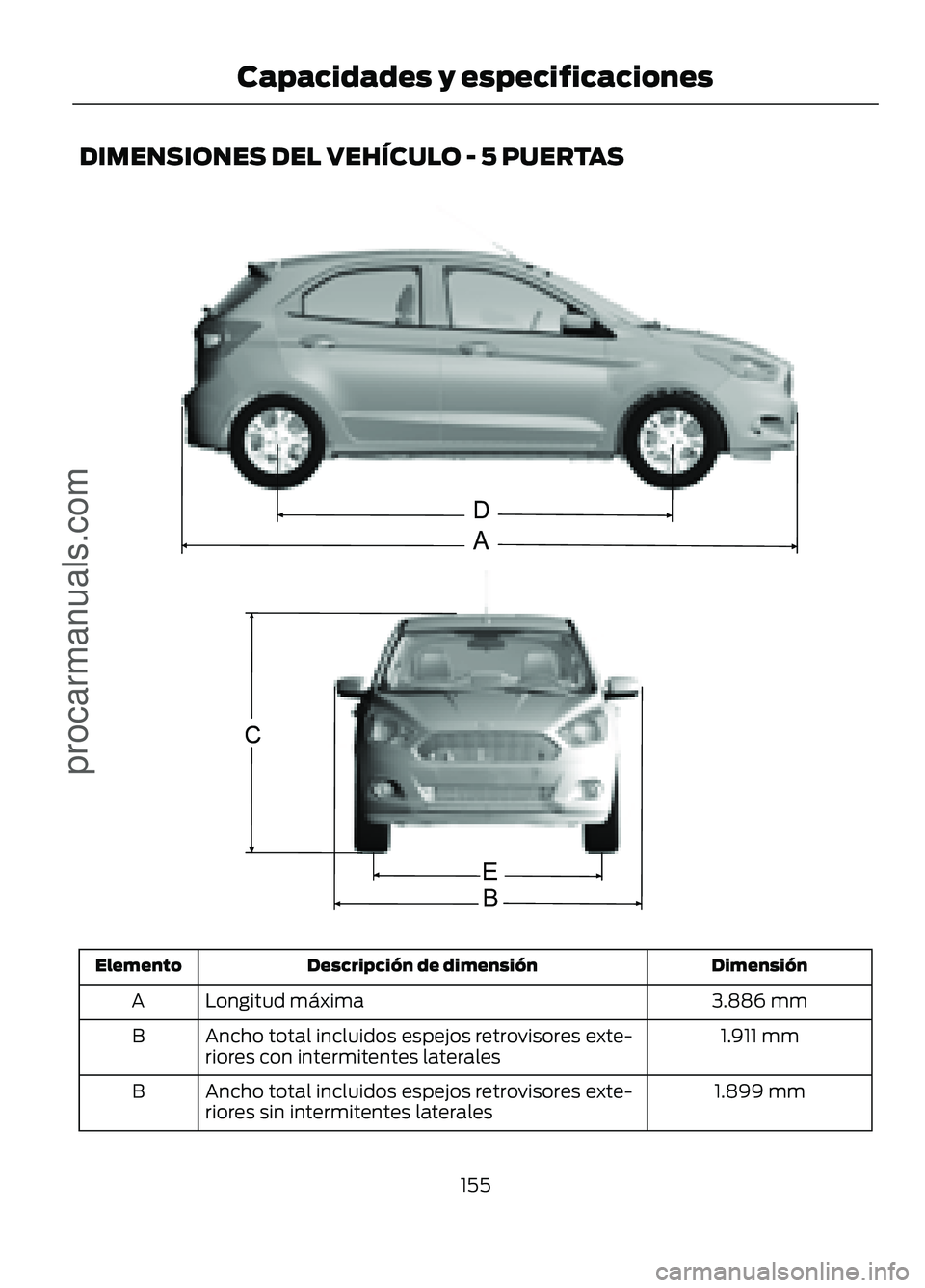

DIMENSIONES DEL VEHÍCULO - 5 PUERTAS
Dimensión
Descripción de dimensión
Elemento
3.886 mm
Longitud máxima
A
1.911 mm
Ancho total incluidos espejos retrovisores exte-
riores con intermitentes laterales
B
1.899 mm
Ancho total incluidos espejos retrovisores exte-
riores sin intermitentes laterales
B
155
Figo/Ka (CDU) , esMEX Capacidades y especificacionesprocarmanuals.comDEBAC

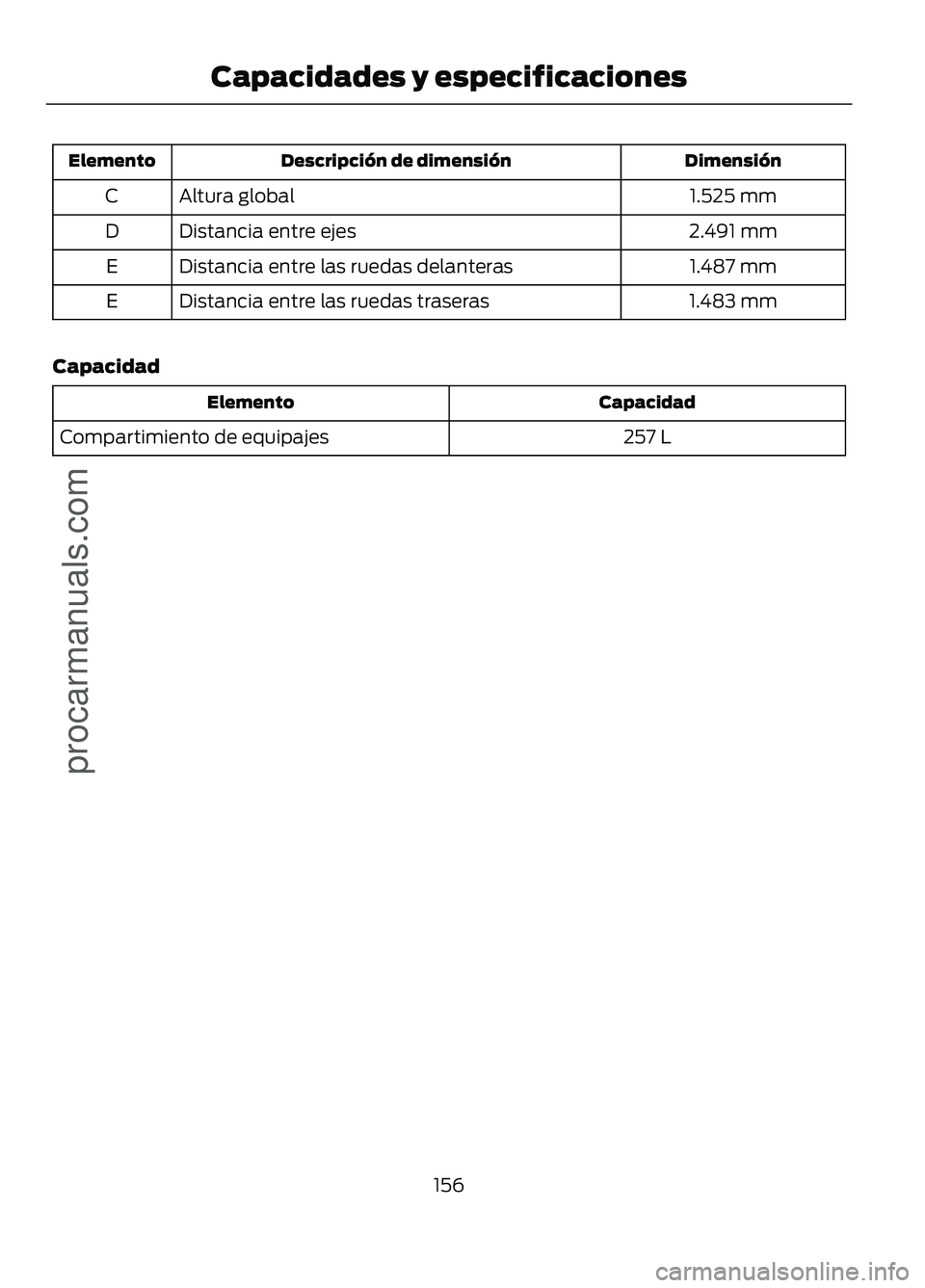

Dimensión
Descripción de dimensión
Elemento
1.525 mm
Altura global
C
2.491 mm
Distancia entre ejes
D
1.487 mm
Distancia entre las ruedas delanteras
E
1.483 mm
Distancia entre las ruedas traseras
E
Capacidad Capacidad
Elemento
257 L
Compartimiento de equipajes
156
Figo/Ka (CDU) , esMEX Capacidades y especificacionesprocarmanuals.com

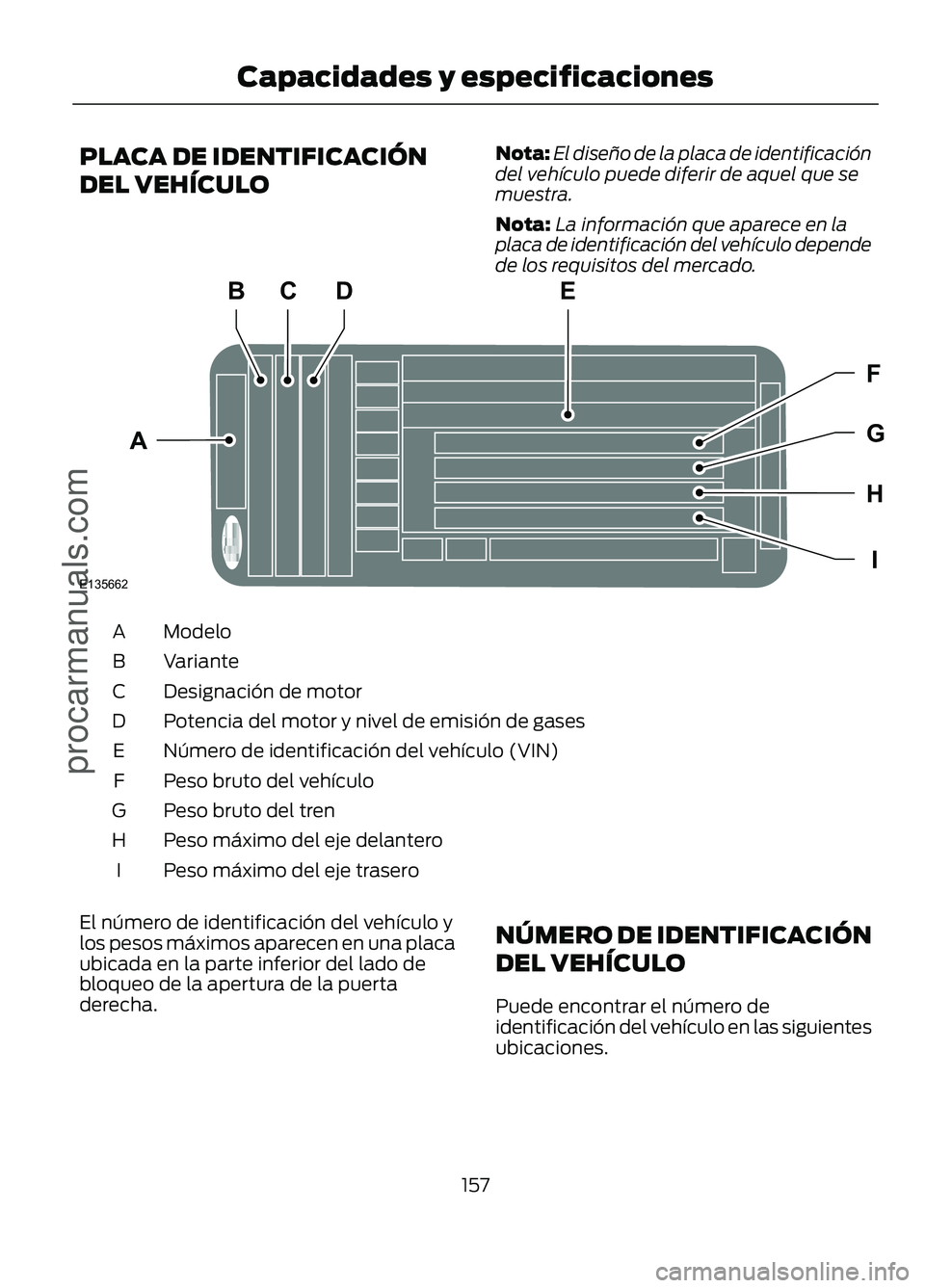

PLACA DE IDENTIFICACIÓN
DEL VEHÍCULO
Nota:
El diseño de la placa de identificación
del vehículo puede diferir de aquel que se
muestra.
Nota: La información que aparece en la
placa de identificación del vehículo depende
de los requisitos del mercado. Modelo
A
Variante
B
Designación de motor
C
Potencia del motor y nivel de emisión de gases
D
Número de identificación del vehículo (VIN)
E
Peso bruto del vehículo
F
Peso bruto del tren
G
Peso máximo del eje delantero
H
Peso máximo del eje trasero
I
El número de identificación del vehículo y
los pesos máximos aparecen en una placa
ubicada en la parte inferior del lado de
bloqueo de la apertura de la puerta
derecha. NÚMERO DE IDENTIFICACIÓN
DEL VEHÍCULO
Puede encontrar el número de
identificación del vehículo en las siguientes
ubicaciones.
