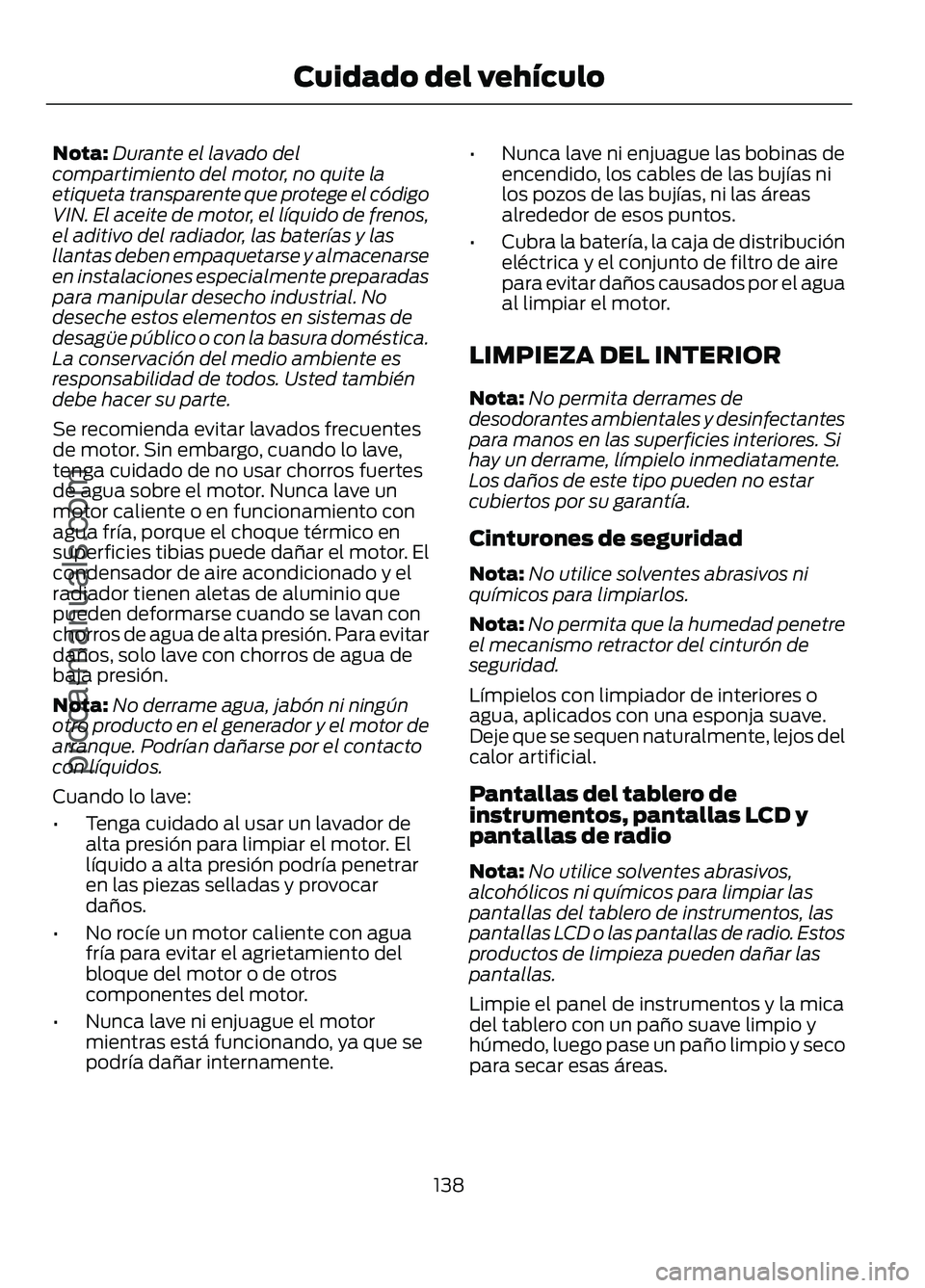

Nota:
Durante el lavado del
compartimiento del motor, no quite la
etiqueta transparente que protege el código
VIN. El aceite de motor, el líquido de frenos,
el aditivo del radiador, las baterías y las
llantas deben empaquetarse y almacenarse
en instalaciones especialmente preparadas
para manipular desecho industrial. No
deseche estos elementos en sistemas de
desagüe público o con la basura doméstica.
La conservación del medio ambiente es
responsabilidad de todos. Usted también
debe hacer su parte.
Se recomienda evitar lavados frecuentes
de motor. Sin embargo, cuando lo lave,
tenga cuidado de no usar chorros fuertes
de agua sobre el motor. Nunca lave un
motor caliente o en funcionamiento con
agua fría, porque el choque térmico en
superficies tibias puede dañar el motor. El
condensador de aire acondicionado y el
radiador tienen aletas de aluminio que
pueden deformarse cuando se lavan con
chorros de agua de alta presión. Para evitar
daños, solo lave con chorros de agua de
baja presión.
Nota: No derrame agua, jabón ni ningún
otro producto en el generador y el motor de
arranque. Podrían dañarse por el contacto
con líquidos.
Cuando lo lave:
• Tenga cuidado al usar un lavador de
alta presión para limpiar el motor. El
líquido a alta presión podría penetrar
en las piezas selladas y provocar
daños.
• No rocíe un motor caliente con agua
fría para evitar el agrietamiento del
bloque del motor o de otros
componentes del motor.
• Nunca lave ni enjuague el motor
mientras está funcionando, ya que se
podría dañar internamente. •
Nunca lave ni enjuague las bobinas de
encendido, los cables de las bujías ni
los pozos de las bujías, ni las áreas
alrededor de esos puntos.
• Cubra la batería, la caja de distribución
eléctrica y el conjunto de filtro de aire
para evitar daños causados por el agua
al limpiar el motor.
LIMPIEZA DEL INTERIOR
Nota: No permita derrames de
desodorantes ambientales y desinfectantes
para manos en las superficies interiores. Si
hay un derrame, límpielo inmediatamente.
Los daños de este tipo pueden no estar
cubiertos por su garantía.
Cinturones de seguridad
Nota: No utilice solventes abrasivos ni
químicos para limpiarlos.
Nota: No permita que la humedad penetre
el mecanismo retractor del cinturón de
seguridad.
Límpielos con limpiador de interiores o
agua, aplicados con una esponja suave.
Deje que se sequen naturalmente, lejos del
calor artificial.
Pantallas del tablero de
instrumentos, pantallas LCD y
pantallas de radio
Nota: No utilice solventes abrasivos,
alcohólicos ni químicos para limpiar las
pantallas del tablero de instrumentos, las
pantallas LCD o las pantallas de radio. Estos
productos de limpieza pueden dañar las
pantallas.
Limpie el panel de instrumentos y la mica
del tablero con un paño suave limpio y
húmedo, luego pase un paño limpio y seco
para secar esas áreas.
138
Figo/Ka (CDU) , esMEX Cuidado del vehículoprocarmanuals.com

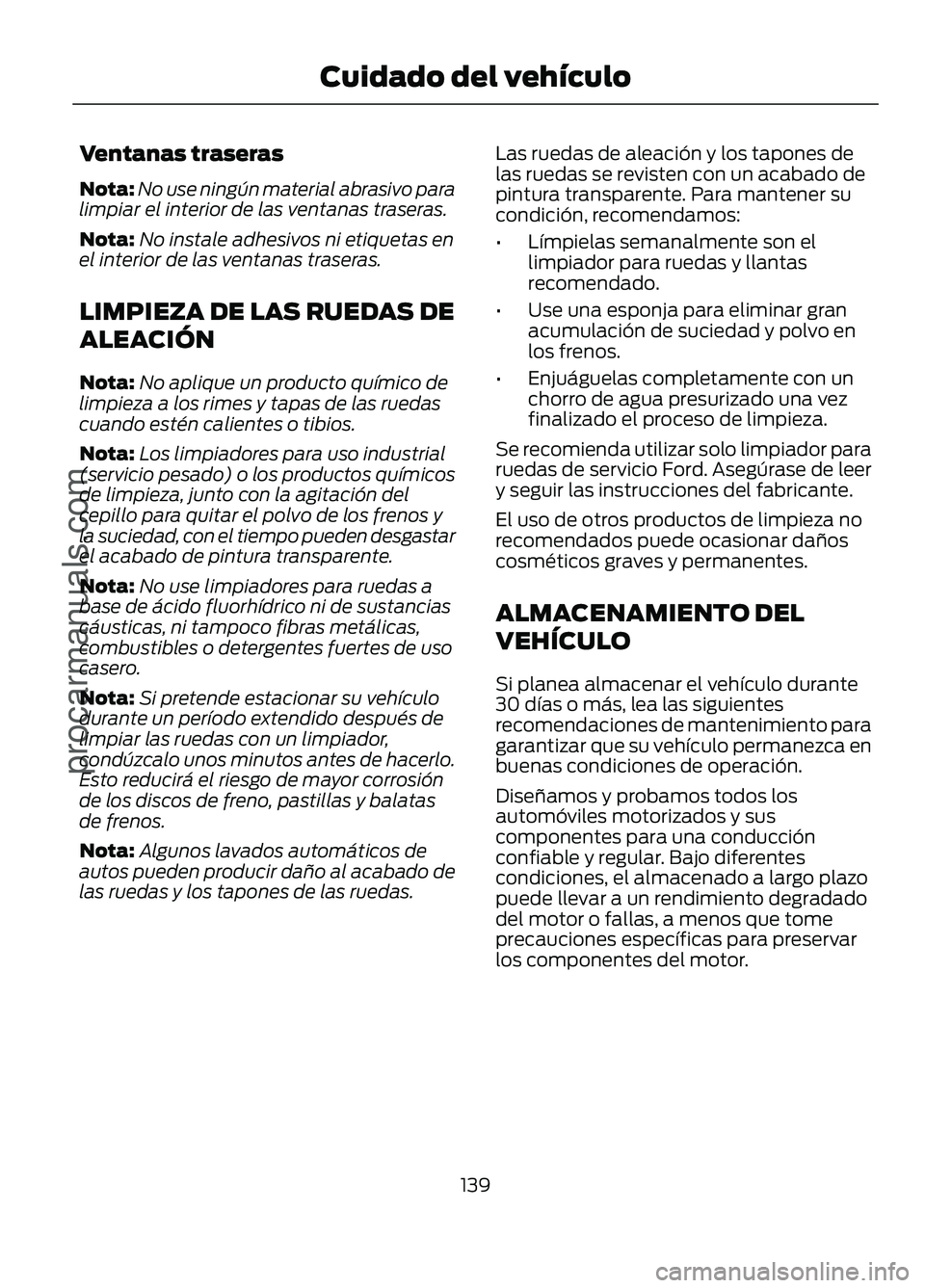

Ventanas traseras
Nota:
No use ningún material abrasivo para
limpiar el interior de las ventanas traseras.
Nota: No instale adhesivos ni etiquetas en
el interior de las ventanas traseras.
LIMPIEZA DE LAS RUEDAS DE
ALEACIÓN
Nota: No aplique un producto químico de
limpieza a los rimes y tapas de las ruedas
cuando estén calientes o tibios.
Nota: Los limpiadores para uso industrial
(servicio pesado) o los productos químicos
de limpieza, junto con la agitación del
cepillo para quitar el polvo de los frenos y
la suciedad, con el tiempo pueden desgastar
el acabado de pintura transparente.
Nota: No use limpiadores para ruedas a
base de ácido fluorhídrico ni de sustancias
cáusticas, ni tampoco fibras metálicas,
combustibles o detergentes fuertes de uso
casero.
Nota: Si pretende estacionar su vehículo
durante un período extendido después de
limpiar las ruedas con un limpiador,
condúzcalo unos minutos antes de hacerlo.
Esto reducirá el riesgo de mayor corrosión
de los discos de freno, pastillas y balatas
de frenos.
Nota: Algunos lavados automáticos de
autos pueden producir daño al acabado de
las ruedas y los tapones de las ruedas. Las ruedas de aleación y los tapones de
las ruedas se revisten con un acabado de
pintura transparente. Para mantener su
condición, recomendamos:
•
Límpielas semanalmente son el
limpiador para ruedas y llantas
recomendado.
• Use una esponja para eliminar gran
acumulación de suciedad y polvo en
los frenos.
• Enjuáguelas completamente con un
chorro de agua presurizado una vez
finalizado el proceso de limpieza.
Se recomienda utilizar solo limpiador para
ruedas de servicio Ford. Asegúrase de leer
y seguir las instrucciones del fabricante.
El uso de otros productos de limpieza no
recomendados puede ocasionar daños
cosméticos graves y permanentes.
ALMACENAMIENTO DEL
VEHÍCULO
Si planea almacenar el vehículo durante
30 días o más, lea las siguientes
recomendaciones de mantenimiento para
garantizar que su vehículo permanezca en
buenas condiciones de operación.
Diseñamos y probamos todos los
automóviles motorizados y sus
componentes para una conducción
confiable y regular. Bajo diferentes
condiciones, el almacenado a largo plazo
puede llevar a un rendimiento degradado
del motor o fallas, a menos que tome
precauciones específicas para preservar
los componentes del motor.
139
Figo/Ka (CDU) , esMEX Cuidado del vehículoprocarmanuals.com

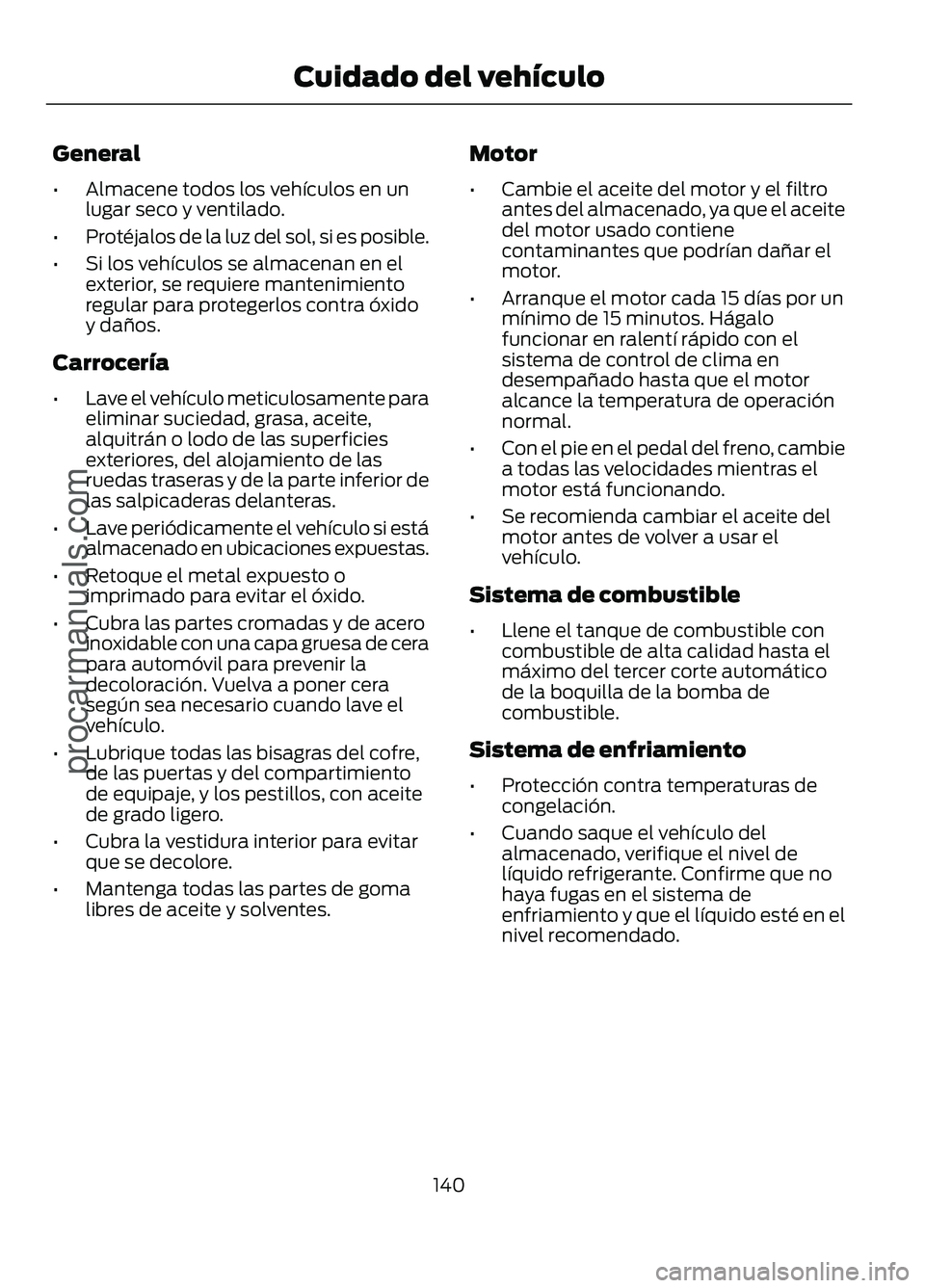

General
•
Almacene todos los vehículos en un
lugar seco y ventilado.
• Protéjalos de la luz del sol, si es posible.
• Si los vehículos se almacenan en el
exterior, se requiere mantenimiento
regular para protegerlos contra óxido
y daños.
Carrocería
• Lave el vehículo meticulosamente para
eliminar suciedad, grasa, aceite,
alquitrán o lodo de las superficies
exteriores, del alojamiento de las
ruedas traseras y de la parte inferior de
las salpicaderas delanteras.
• Lave periódicamente el vehículo si está
almacenado en ubicaciones expuestas.
• Retoque el metal expuesto o
imprimado para evitar el óxido.
• Cubra las partes cromadas y de acero
inoxidable con una capa gruesa de cera
para automóvil para prevenir la
decoloración. Vuelva a poner cera
según sea necesario cuando lave el
vehículo.
• Lubrique todas las bisagras del cofre,
de las puertas y del compartimiento
de equipaje, y los pestillos, con aceite
de grado ligero.
• Cubra la vestidura interior para evitar
que se decolore.
• Mantenga todas las partes de goma
libres de aceite y solventes. Motor
•
Cambie el aceite del motor y el filtro
antes del almacenado, ya que el aceite
del motor usado contiene
contaminantes que podrían dañar el
motor.
• Arranque el motor cada 15 días por un
mínimo de 15 minutos. Hágalo
funcionar en ralentí rápido con el
sistema de control de clima en
desempañado hasta que el motor
alcance la temperatura de operación
normal.
• Con el pie en el pedal del freno, cambie
a todas las velocidades mientras el
motor está funcionando.
• Se recomienda cambiar el aceite del
motor antes de volver a usar el
vehículo.
Sistema de combustible
• Llene el tanque de combustible con
combustible de alta calidad hasta el
máximo del tercer corte automático
de la boquilla de la bomba de
combustible.
Sistema de enfriamiento
• Protección contra temperaturas de
congelación.
• Cuando saque el vehículo del
almacenado, verifique el nivel de
líquido refrigerante. Confirme que no
haya fugas en el sistema de
enfriamiento y que el líquido esté en el
nivel recomendado.
140
Figo/Ka (CDU) , esMEX Cuidado del vehículoprocarmanuals.com

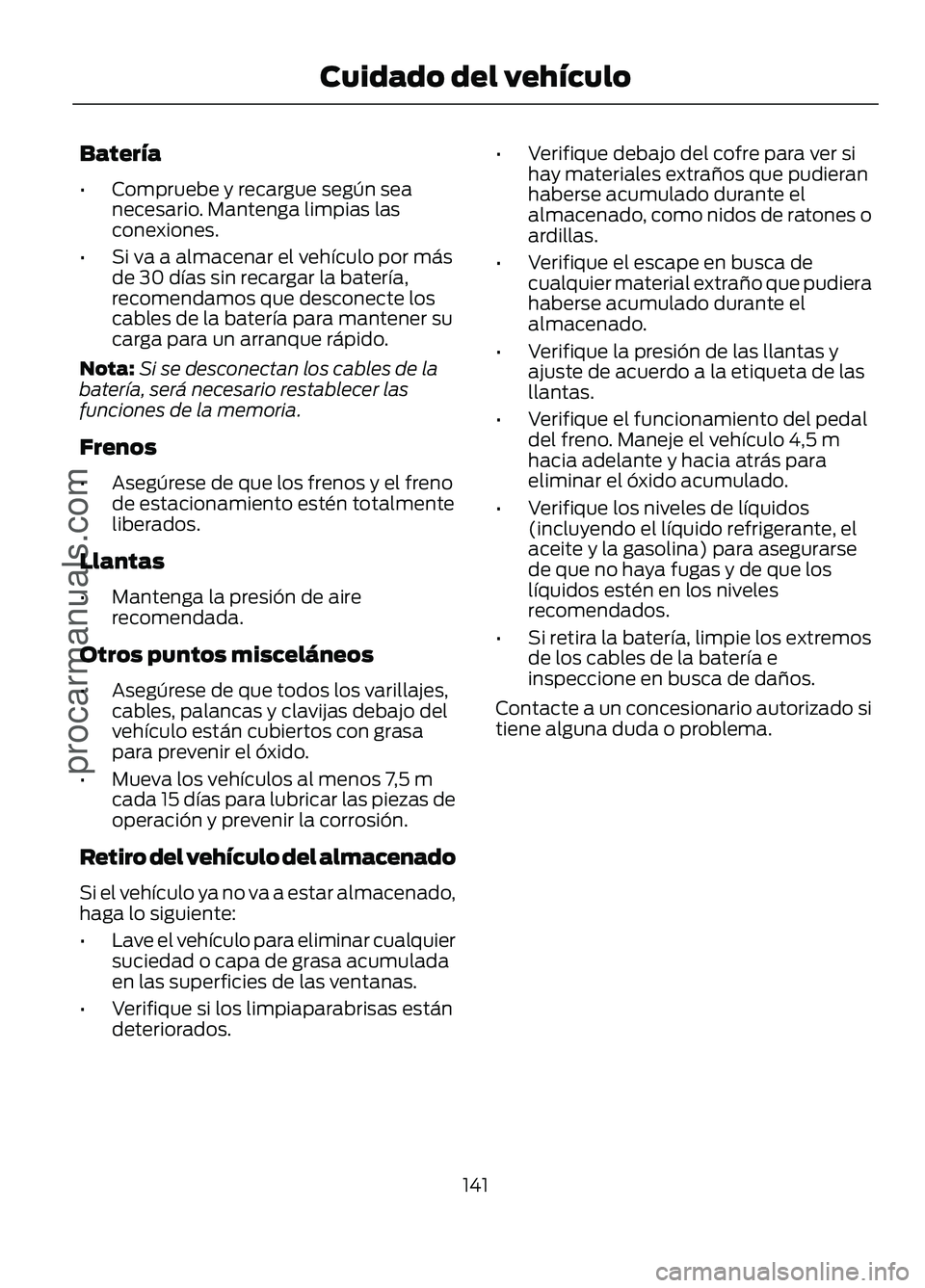

Batería
•
Compruebe y recargue según sea
necesario. Mantenga limpias las
conexiones.
• Si va a almacenar el vehículo por más
de 30 días sin recargar la batería,
recomendamos que desconecte los
cables de la batería para mantener su
carga para un arranque rápido.
Nota: Si se desconectan los cables de la
batería, será necesario restablecer las
funciones de la memoria.
Frenos
• Asegúrese de que los frenos y el freno
de estacionamiento estén totalmente
liberados.
Llantas
• Mantenga la presión de aire
recomendada.
Otros puntos misceláneos
• Asegúrese de que todos los varillajes,
cables, palancas y clavijas debajo del
vehículo están cubiertos con grasa
para prevenir el óxido.
• Mueva los vehículos al menos 7,5 m
cada 15 días para lubricar las piezas de
operación y prevenir la corrosión.
Retiro del vehículo del almacenado
Si el vehículo ya no va a estar almacenado,
haga lo siguiente:
• Lave el vehículo para eliminar cualquier
suciedad o capa de grasa acumulada
en las superficies de las ventanas.
• Verifique si los limpiaparabrisas están
deteriorados. •
Verifique debajo del cofre para ver si
hay materiales extraños que pudieran
haberse acumulado durante el
almacenado, como nidos de ratones o
ardillas.
• Verifique el escape en busca de
cualquier material extraño que pudiera
haberse acumulado durante el
almacenado.
• Verifique la presión de las llantas y
ajuste de acuerdo a la etiqueta de las
llantas.
• Verifique el funcionamiento del pedal
del freno. Maneje el vehículo
4,5 m
hacia adelante y hacia atrás para
eliminar el óxido acumulado.
• Verifique los niveles de líquidos
(incluyendo el líquido refrigerante, el
aceite y la gasolina) para asegurarse
de que no haya fugas y de que los
líquidos estén en los niveles
recomendados.
• Si retira la batería, limpie los extremos
de los cables de la batería e
inspeccione en busca de daños.
Contacte a un concesionario autorizado si
tiene alguna duda o problema.
141
Figo/Ka (CDU) , esMEX Cuidado del vehículo
procarmanuals.com

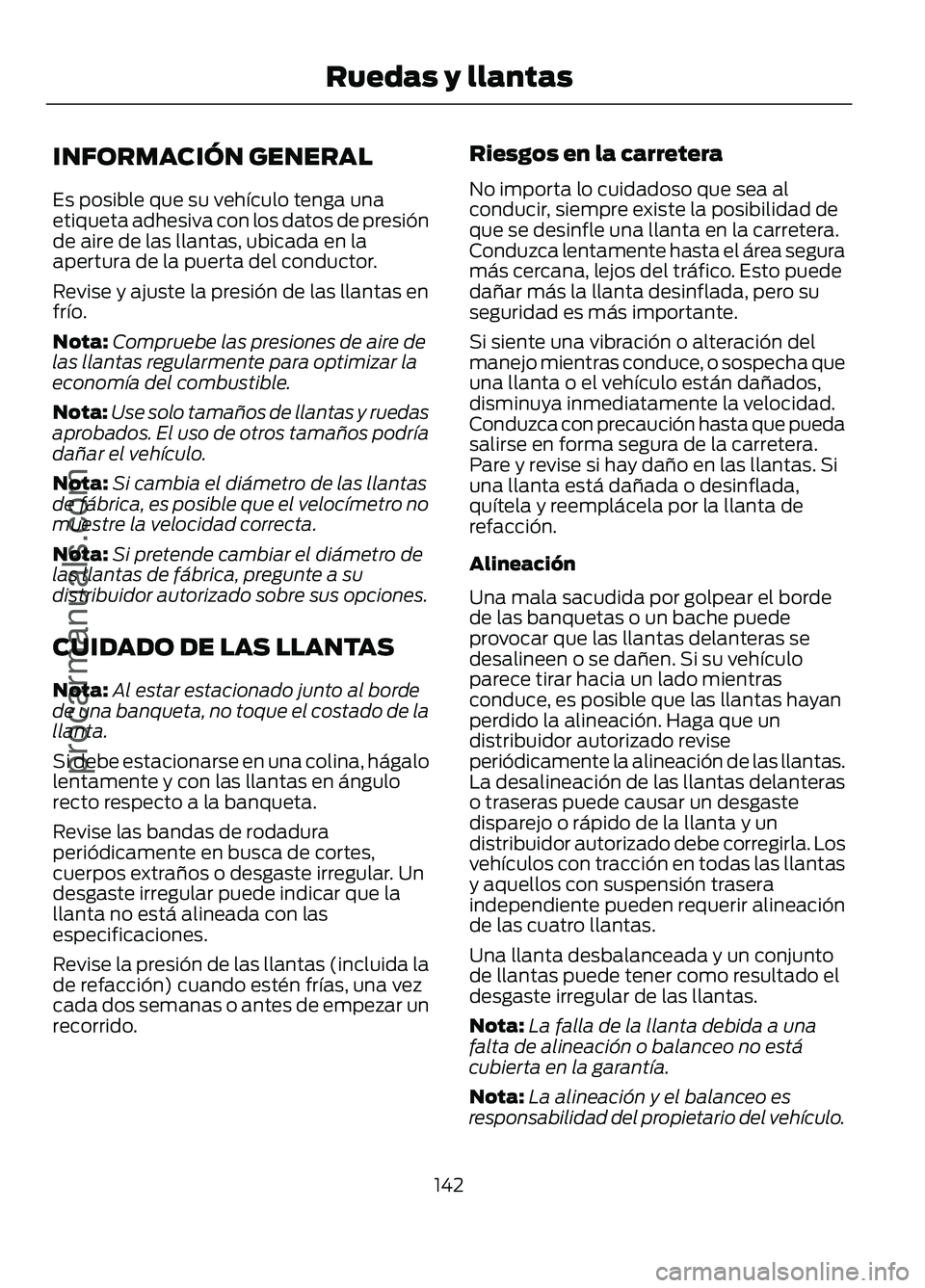

INFORMACIÓN GENERAL
Es posible que su vehículo tenga una
etiqueta adhesiva con los datos de presión
de aire de las llantas, ubicada en la
apertura de la puerta del conductor.
Revise y ajuste la presión de las llantas en
frío.
Nota:
Compruebe las presiones de aire de
las llantas regularmente para optimizar la
economía del combustible.
Nota: Use solo tamaños de llantas y ruedas
aprobados. El uso de otros tamaños podría
dañar el vehículo.
Nota: Si cambia el diámetro de las llantas
de fábrica, es posible que el velocímetro no
muestre la velocidad correcta.
Nota: Si pretende cambiar el diámetro de
las llantas de fábrica, pregunte a su
distribuidor autorizado sobre sus opciones.
CUIDADO DE LAS LLANTAS
Nota: Al estar estacionado junto al borde
de una banqueta, no toque el costado de la
llanta.
Si debe estacionarse en una colina, hágalo
lentamente y con las llantas en ángulo
recto respecto a la banqueta.
Revise las bandas de rodadura
periódicamente en busca de cortes,
cuerpos extraños o desgaste irregular. Un
desgaste irregular puede indicar que la
llanta no está alineada con las
especificaciones.
Revise la presión de las llantas (incluida la
de refacción) cuando estén frías, una vez
cada dos semanas o antes de empezar un
recorrido. Riesgos en la carretera
No importa lo cuidadoso que sea al
conducir, siempre existe la posibilidad de
que se desinfle una llanta en la carretera.
Conduzca lentamente hasta el área segura
más cercana, lejos del tráfico. Esto puede
dañar más la llanta desinflada, pero su
seguridad es más importante.
Si siente una vibración o alteración del
manejo mientras conduce, o sospecha que
una llanta o el vehículo están dañados,
disminuya inmediatamente la velocidad.
Conduzca con precaución hasta que pueda
salirse en forma segura de la carretera.
Pare y revise si hay daño en las llantas. Si
una llanta está dañada o desinflada,
quítela y reemplácela por la llanta de
refacción.
Alineación
Una mala sacudida por golpear el borde
de las banquetas o un bache puede
provocar que las llantas delanteras se
desalineen o se dañen. Si su vehículo
parece tirar hacia un lado mientras
conduce, es posible que las llantas hayan
perdido la alineación. Haga que un
distribuidor autorizado revise
periódicamente la alineación de las llantas.
La desalineación de las llantas delanteras
o traseras puede causar un desgaste
disparejo o rápido de la llanta y un
distribuidor autorizado debe corregirla. Los
vehículos con tracción en todas las llantas
y aquellos con suspensión trasera
independiente pueden requerir alineación
de las cuatro llantas.
Una llanta desbalanceada y un conjunto
de llantas puede tener como resultado el
desgaste irregular de las llantas.
Nota:
La falla de la llanta debida a una
falta de alineación o balanceo no está
cubierta en la garantía.
Nota: La alineación y el balanceo es
responsabilidad del propietario del vehículo.
142
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.com

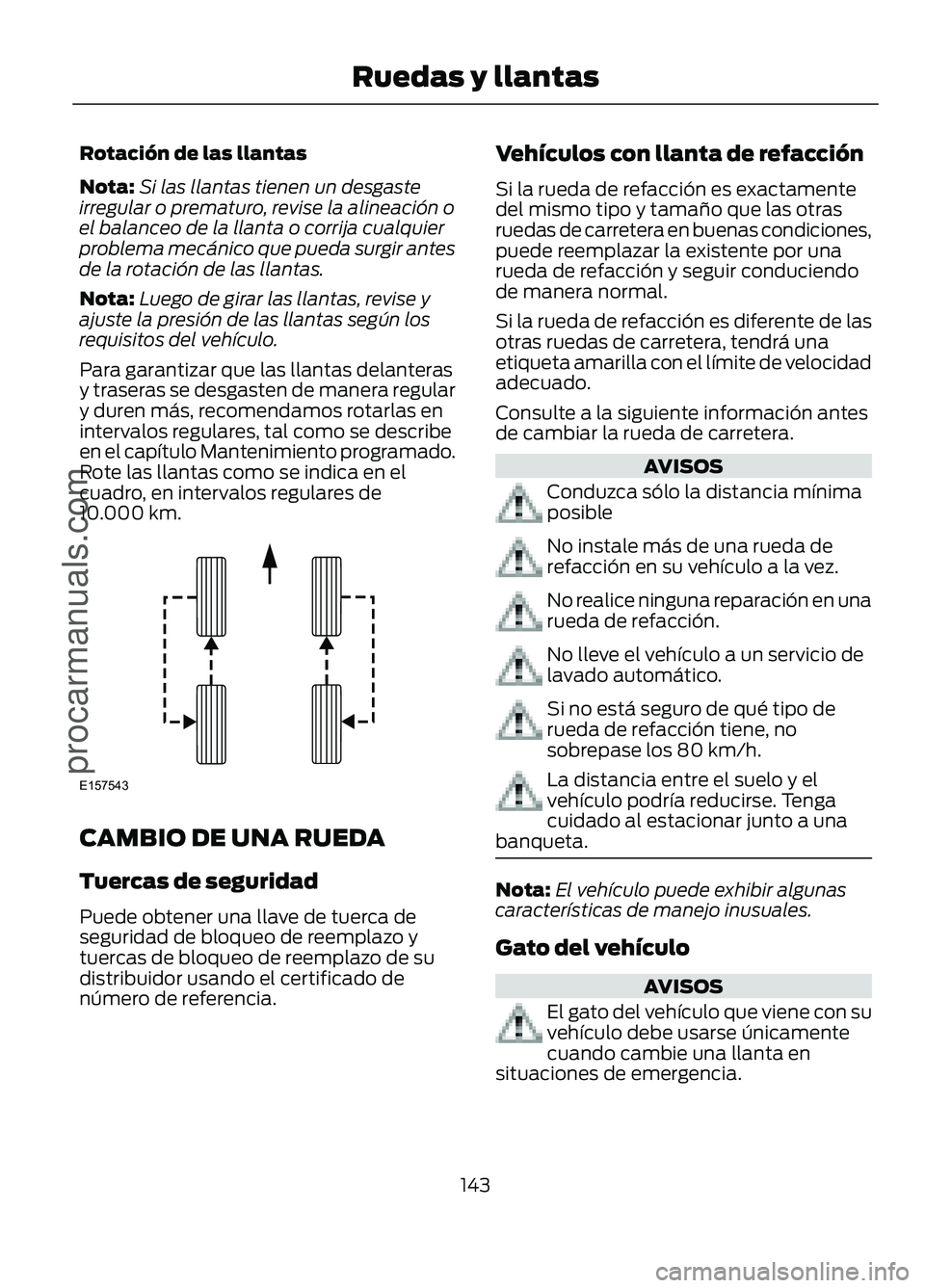

Rotación de las llantas
Nota:
Si las llantas tienen un desgaste
irregular o prematuro, revise la alineación o
el balanceo de la llanta o corrija cualquier
problema mecánico que pueda surgir antes
de la rotación de las llantas.
Nota: Luego de girar las llantas, revise y
ajuste la presión de las llantas según los
requisitos del vehículo.
Para garantizar que las llantas delanteras
y traseras se desgasten de manera regular
y duren más, recomendamos rotarlas en
intervalos regulares, tal como se describe
en el capítulo Mantenimiento programado.
Rote las llantas como se indica en el
cuadro, en intervalos regulares de
10.000 km. CAMBIO DE UNA RUEDA
Tuercas de seguridad
Puede obtener una llave de tuerca de
seguridad de bloqueo de reemplazo y
tuercas de bloqueo de reemplazo de su
distribuidor usando el certificado de
número de referencia. Vehículos con llanta de refacción
Si la rueda de refacción es exactamente
del mismo tipo y tamaño que las otras
ruedas de carretera en buenas condiciones,
puede reemplazar la existente por una
rueda de refacción y seguir conduciendo
de manera normal.
Si la rueda de refacción es diferente de las
otras ruedas de carretera, tendrá una
etiqueta amarilla con el límite de velocidad
adecuado.
Consulte a la siguiente información antes
de cambiar la rueda de carretera.
AVISOS
Conduzca sólo la distancia mínima
posible
No instale más de una rueda de
refacción en su vehículo a la vez.
No realice ninguna reparación en una
rueda de refacción.
No lleve el vehículo a un servicio de
lavado automático.
Si no está seguro de qué tipo de
rueda de refacción tiene, no
sobrepase los
80 km/h.
La distancia entre el suelo y el
vehículo podría reducirse. Tenga
cuidado al estacionar junto a una
banqueta. Nota:
El vehículo puede exhibir algunas
características de manejo inusuales.
Gato del vehículo AVISOS
El gato del vehículo que viene con su
vehículo debe usarse únicamente
cuando cambie una llanta en
situaciones de emergencia.
143
Figo/Ka (CDU) , esMEX Ruedas y llantas
procarmanuals.comE157543

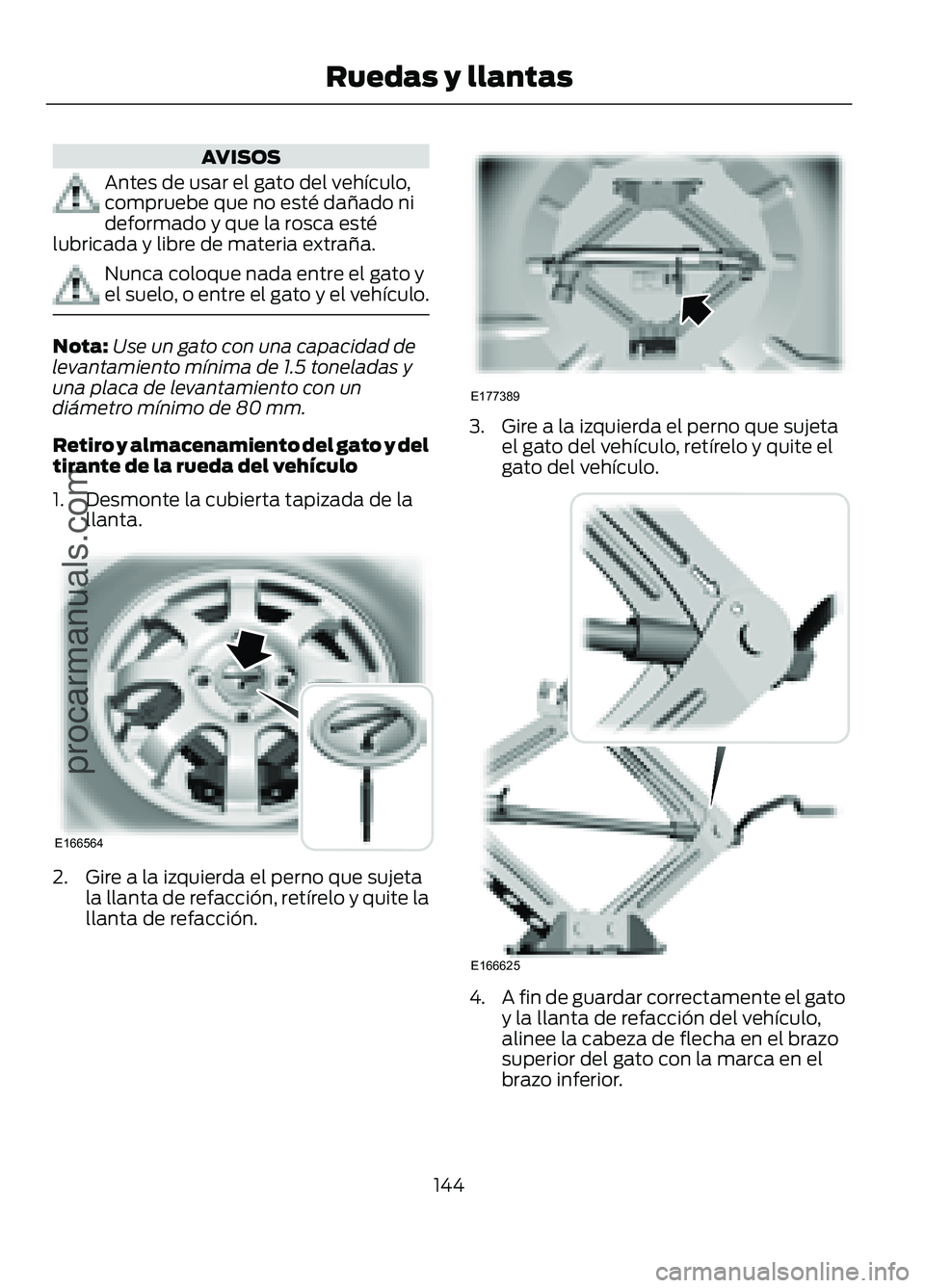

AVISOS
Antes de usar el gato del vehículo,
compruebe que no esté dañado ni
deformado y que la rosca esté
lubricada y libre de materia extraña. Nunca coloque nada entre el gato y
el suelo, o entre el gato y el vehículo.
Nota:
Use un gato con una capacidad de
levantamiento mínima de 1.5 toneladas y
una placa de levantamiento con un
diámetro mínimo de 80 mm.
Retiro y almacenamiento del gato y del
tirante de la rueda del vehículo
1. Desmonte la cubierta tapizada de la llanta. 2. Gire a la izquierda el perno que sujeta
la llanta de refacción, retírelo y quite la
llanta de refacción. 3. Gire a la izquierda el perno que sujeta
el gato del vehículo, retírelo y quite el
gato del vehículo. 4.
A fin de guardar correctamente el gato
y la llanta de refacción del vehículo,
alinee la cabeza de flecha en el brazo
superior del gato con la marca en el
brazo inferior.
144
Figo/Ka (CDU) , esMEX Ruedas y llantas
procarmanuals.comE166564 E177389 E166625

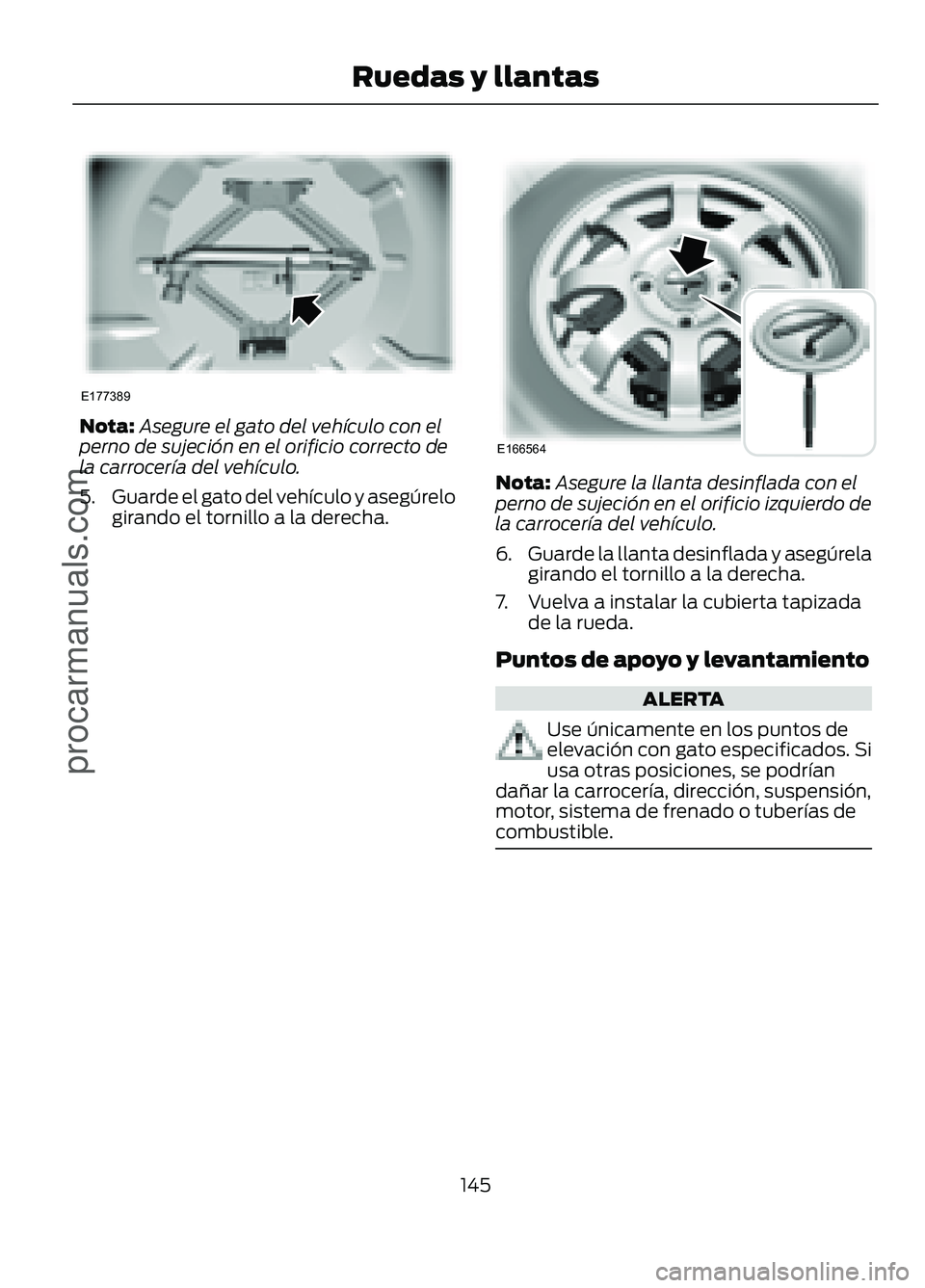

Nota:
Asegure el gato del vehículo con el
perno de sujeción en el orificio correcto de
la carrocería del vehículo.
5. Guarde el gato del vehículo y asegúrelo
girando el tornillo a la derecha. Nota:
Asegure la llanta desinflada con el
perno de sujeción en el orificio izquierdo de
la carrocería del vehículo.
6. Guarde la llanta desinflada y asegúrela
girando el tornillo a la derecha.
7. Vuelva a instalar la cubierta tapizada de la rueda.
Puntos de apoyo y levantamiento ALERTA
Use únicamente en los puntos de
elevación con gato especificados. Si
usa otras posiciones, se podrían
dañar la carrocería, dirección, suspensión,
motor, sistema de frenado o tuberías de
combustible. 145
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE177389 E166564

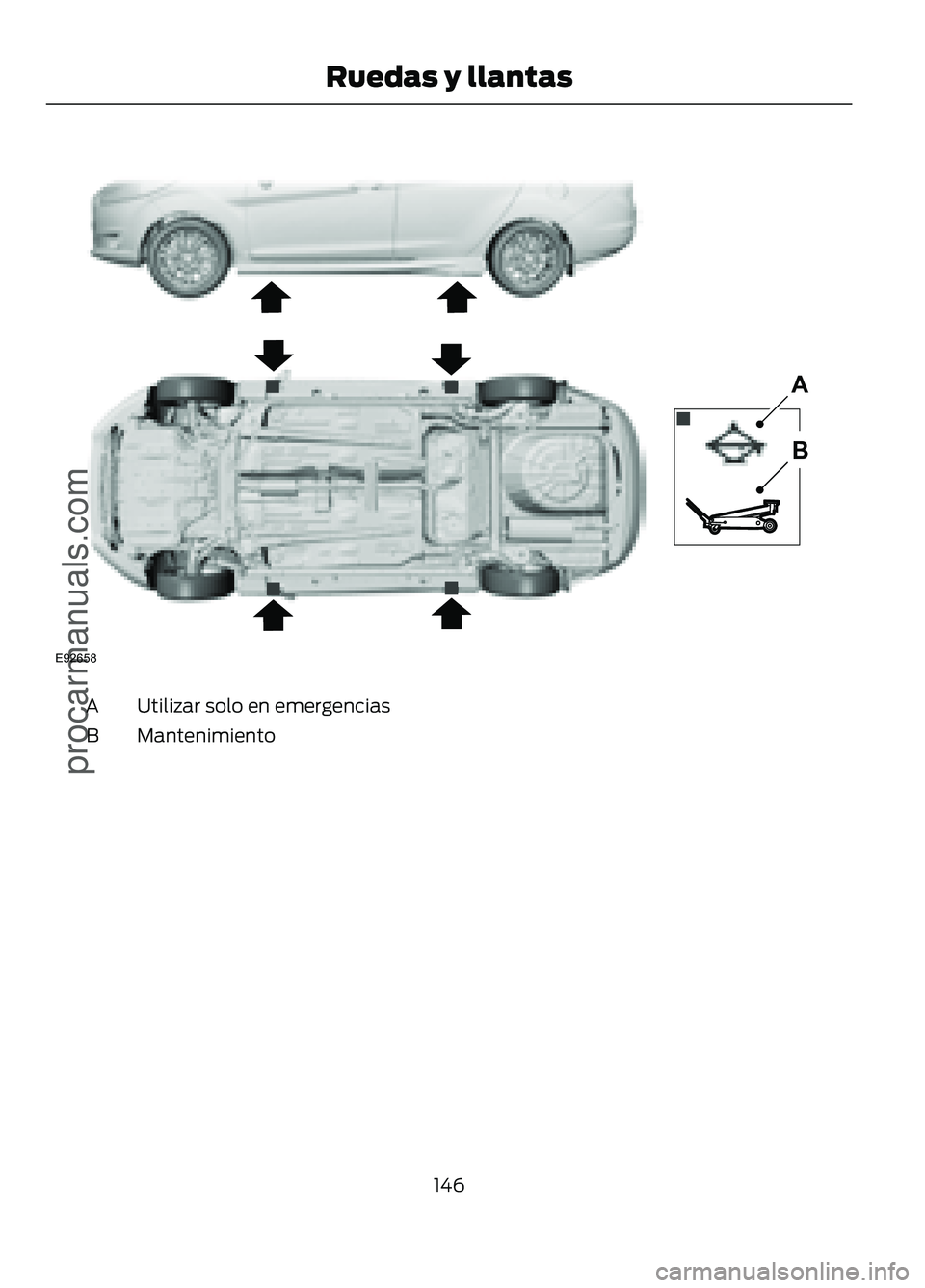

Utilizar solo en emergencias
A
Mantenimiento
B
146
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE92658AB

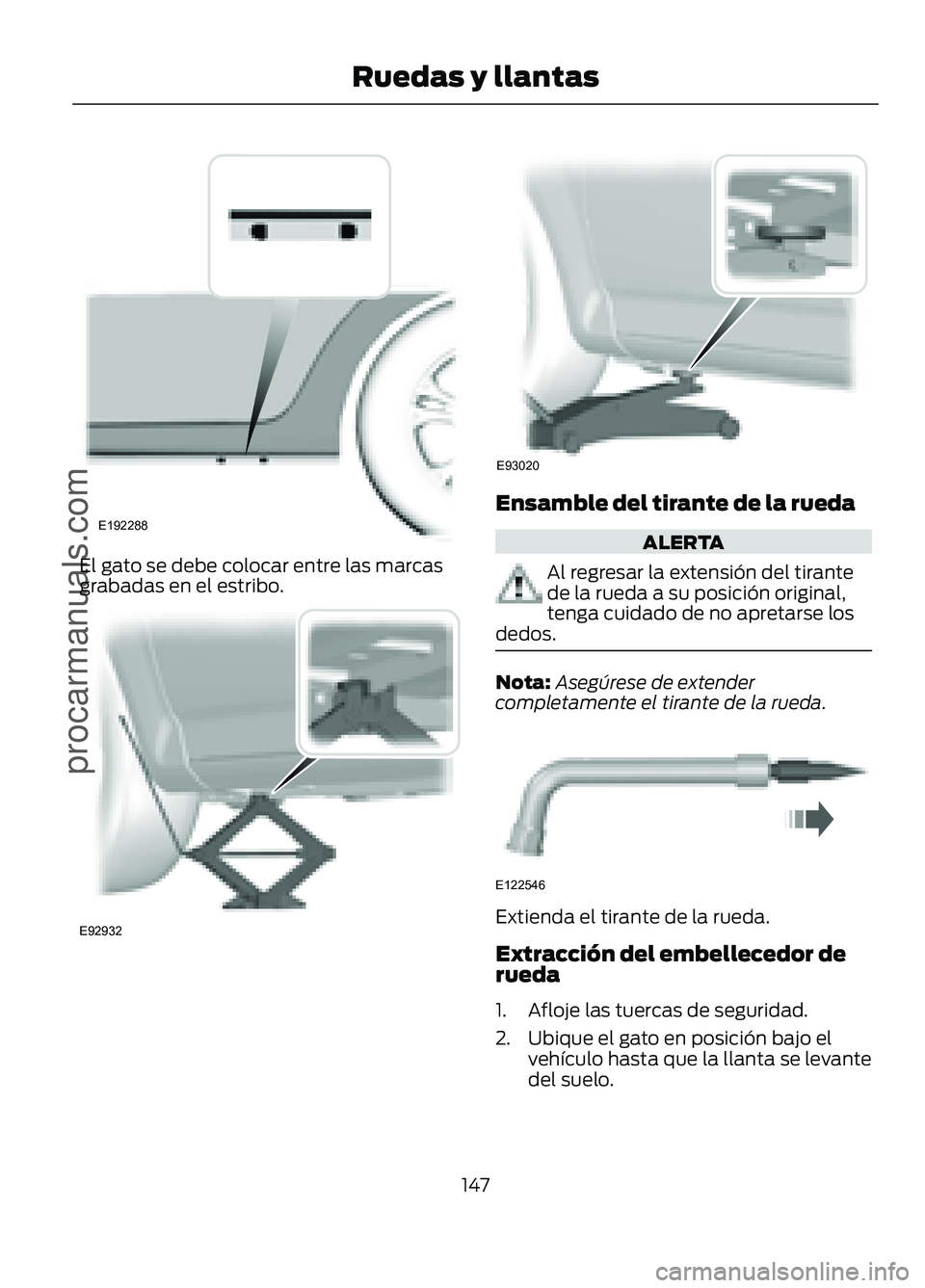

El gato se debe colocar entre las marcas
grabadas en el estribo. Ensamble del tirante de la rueda
ALERTA
Al regresar la extensión del tirante
de la rueda a su posición original,
tenga cuidado de no apretarse los
dedos. Nota:
Asegúrese de extender
completamente el tirante de la rueda. Extienda el tirante de la rueda.
Extracción del embellecedor de
rueda
1. Afloje las tuercas de seguridad.
2. Ubique el gato en posición bajo el
vehículo hasta que la llanta se levante
del suelo.
147
Figo/Ka (CDU) , esMEX Ruedas y llantasprocarmanuals.comE192288 E92932 E93020 E122546
