ALERTA
No conecte el extremo del segundo
cable a la terminal negativa (-) de la
batería descargada. Una chispa
podría provocar una explosión de los gases
alrededor de la batería. Asegúrese que los cables estén alejados
de las aspas de ventiladores, bandas,
piezas móviles de ambos motores o de
cualquier pieza del sistema de suministro
de combustible.

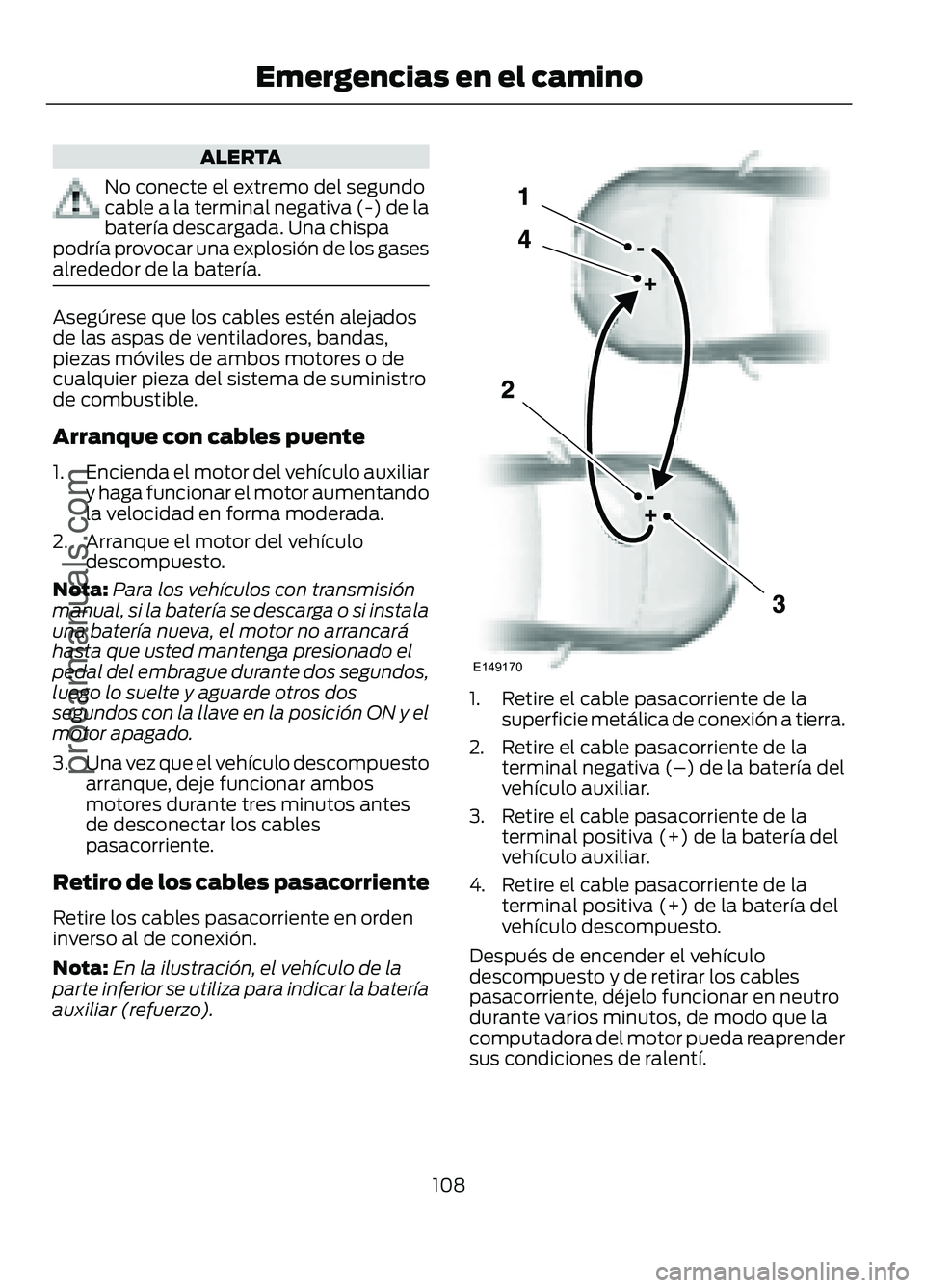

Arranque con cables puente
1.
Encienda el motor del vehículo auxiliar
y haga funcionar el motor aumentando
la velocidad en forma moderada.
2. Arranque el motor del vehículo descompuesto.
Nota: Para los vehículos con transmisión
manual, si la batería se descarga o si instala
una batería nueva, el motor no arrancará
hasta que usted mantenga presionado el
pedal del embrague durante dos segundos,
luego lo suelte y aguarde otros dos
segundos con la llave en la posición ON y el
motor apagado.
3. Una vez que el vehículo descompuesto
arranque, deje funcionar ambos
motores durante tres minutos antes
de desconectar los cables
pasacorriente.
Retiro de los cables pasacorriente
Retire los cables pasacorriente en orden
inverso al de conexión.
Nota: En la ilustración, el vehículo de la
parte inferior se utiliza para indicar la batería
auxiliar (refuerzo). 1. Retire el cable pasacorriente de la
superficie metálica de conexión a tierra.
2. Retire el cable pasacorriente de la terminal negativa (–) de la batería del
vehículo auxiliar.
3. Retire el cable pasacorriente de la terminal positiva (+) de la batería del
vehículo auxiliar.
4. Retire el cable pasacorriente de la terminal positiva (+) de la batería del
vehículo descompuesto.
Después de encender el vehículo
descompuesto y de retirar los cables
pasacorriente, déjelo funcionar en neutro
durante varios minutos, de modo que la
computadora del motor pueda reaprender
sus condiciones de ralentí.
108
Figo/Ka (CDU) , esMEX Emergencias en el camino
procarmanuals.comE149170
Page 112 of 251

SISTEMA DE ALERTA
POSTERIOR A UN CHOQUE
El sistema hace destellar las luces
indicadoras de dirección en caso de
impactos severos que causen el despliegue
de una bolsa de aire (delantera, lateral,
lateral tipo cortina o Safety Canopy) o el
despliegue de los pretensores del cinturón
de seguridad.
Las luces se desactivan cuando:
•
Oprime el botón de control de
emergencia
• El vehículo se quede sin energía.
• Oprime el botón de retiro de los
seguros en el control remoto.

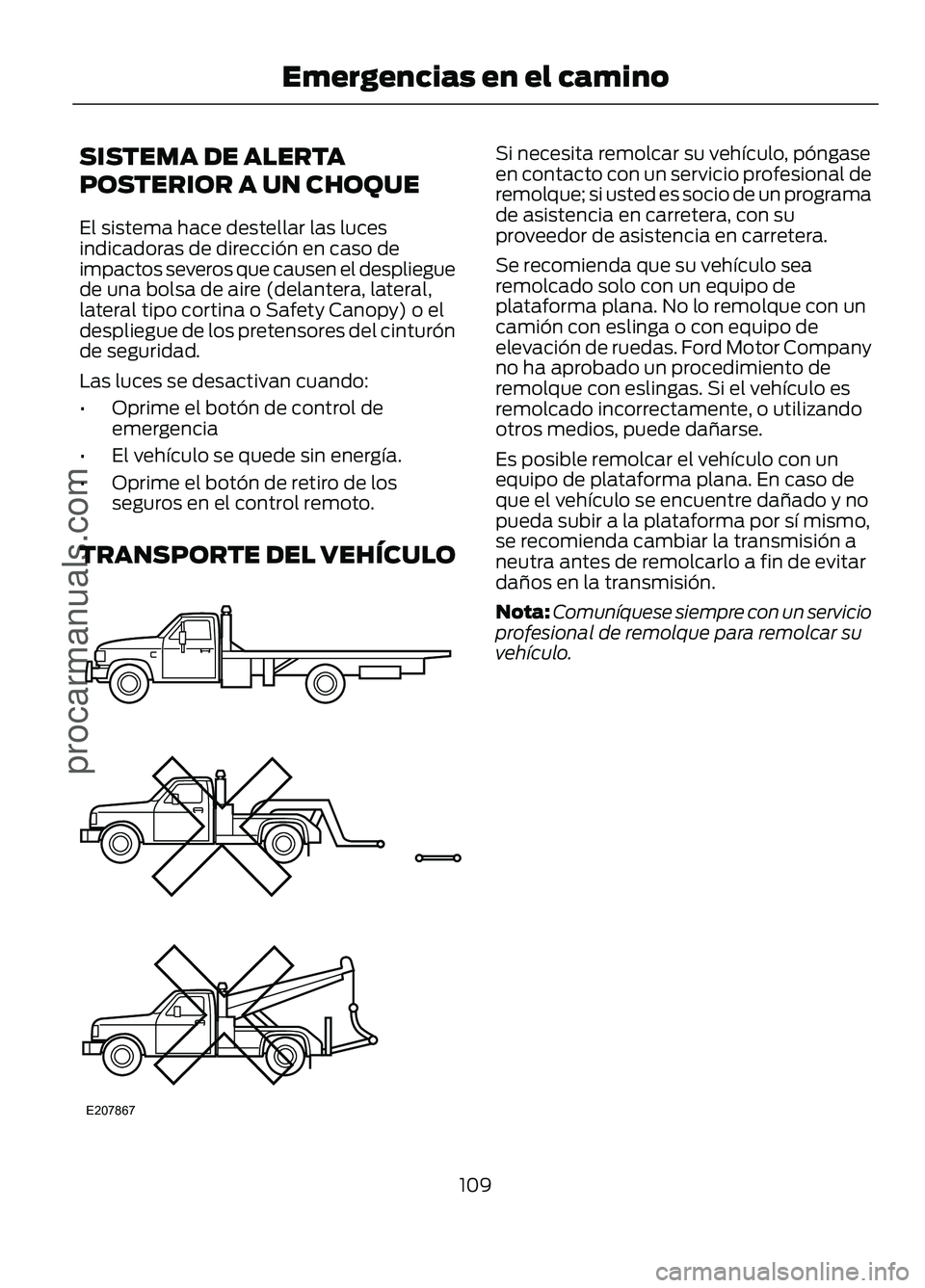

TRANSPORTE DEL VEHÍCULO Si necesita remolcar su vehículo, póngase
en contacto con un servicio profesional de
remolque; si usted es socio de un programa
de asistencia en carretera, con su
proveedor de asistencia en carretera.
Se recomienda que su vehículo sea
remolcado solo con un equipo de
plataforma plana. No lo remolque con un
camión con eslinga o con equipo de
elevación de ruedas. Ford Motor Company
no ha aprobado un procedimiento de
remolque con eslingas. Si el vehículo es
remolcado incorrectamente, o utilizando
otros medios, puede dañarse.
Es posible remolcar el vehículo con un
equipo de plataforma plana. En caso de
que el vehículo se encuentre dañado y no
pueda subir a la plataforma por sí mismo,
se recomienda cambiar la transmisión a
neutra antes de remolcarlo a fin de evitar
daños en la transmisión.
Nota:
Comuníquese siempre con un servicio
profesional de remolque para remolcar su
vehículo.
109
Figo/Ka (CDU) , esMEX Emergencias en el caminoprocarmanuals.comE207867
Page 113 of 251

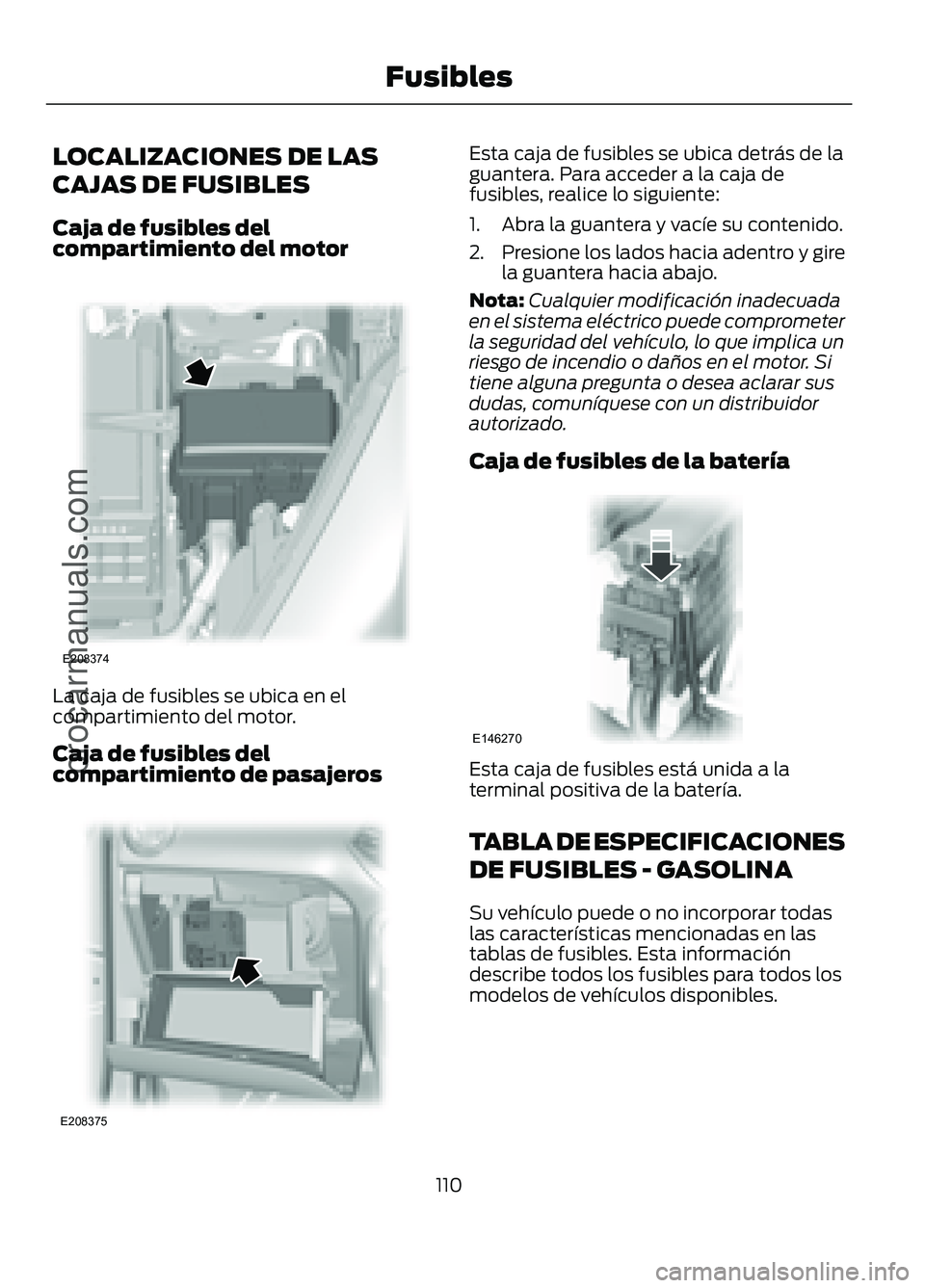

LOCALIZACIONES DE LAS
CAJAS DE FUSIBLES
Caja de fusibles del
compartimiento del motor
La caja de fusibles se ubica en el
compartimiento del motor.
Caja de fusibles del
compartimiento de pasajeros Esta caja de fusibles se ubica detrás de la
guantera. Para acceder a la caja de
fusibles, realice lo siguiente:
1. Abra la guantera y vacíe su contenido.
2.
Presione los lados hacia adentro y gire
la guantera hacia abajo.
Nota: Cualquier modificación inadecuada
en el sistema eléctrico puede comprometer
la seguridad del vehículo, lo que implica un
riesgo de incendio o daños en el motor. Si
tiene alguna pregunta o desea aclarar sus
dudas, comuníquese con un distribuidor
autorizado.
Caja de fusibles de la batería Esta caja de fusibles está unida a la
terminal positiva de la batería.
TABLA DE ESPECIFICACIONES
DE FUSIBLES - GASOLINA
Su vehículo puede o no incorporar todas
las características mencionadas en las
tablas de fusibles. Esta información
describe todos los fusibles para todos los
modelos de vehículos disponibles.
110
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.comE208374 E208375 E146270
Page 114 of 251

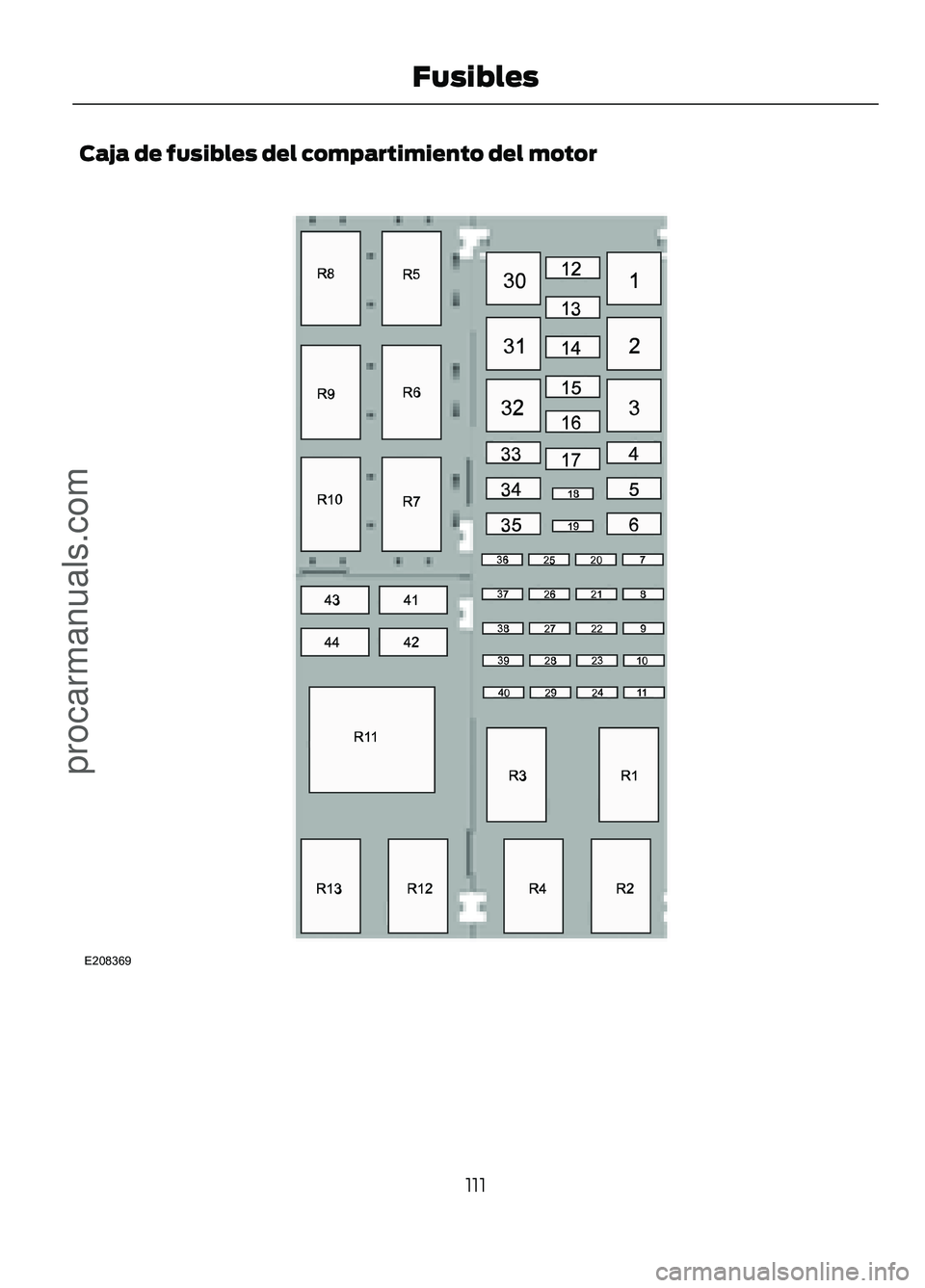

Caja de fusibles del compartimiento del motor
111
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.comE208369
Page 115 of 251

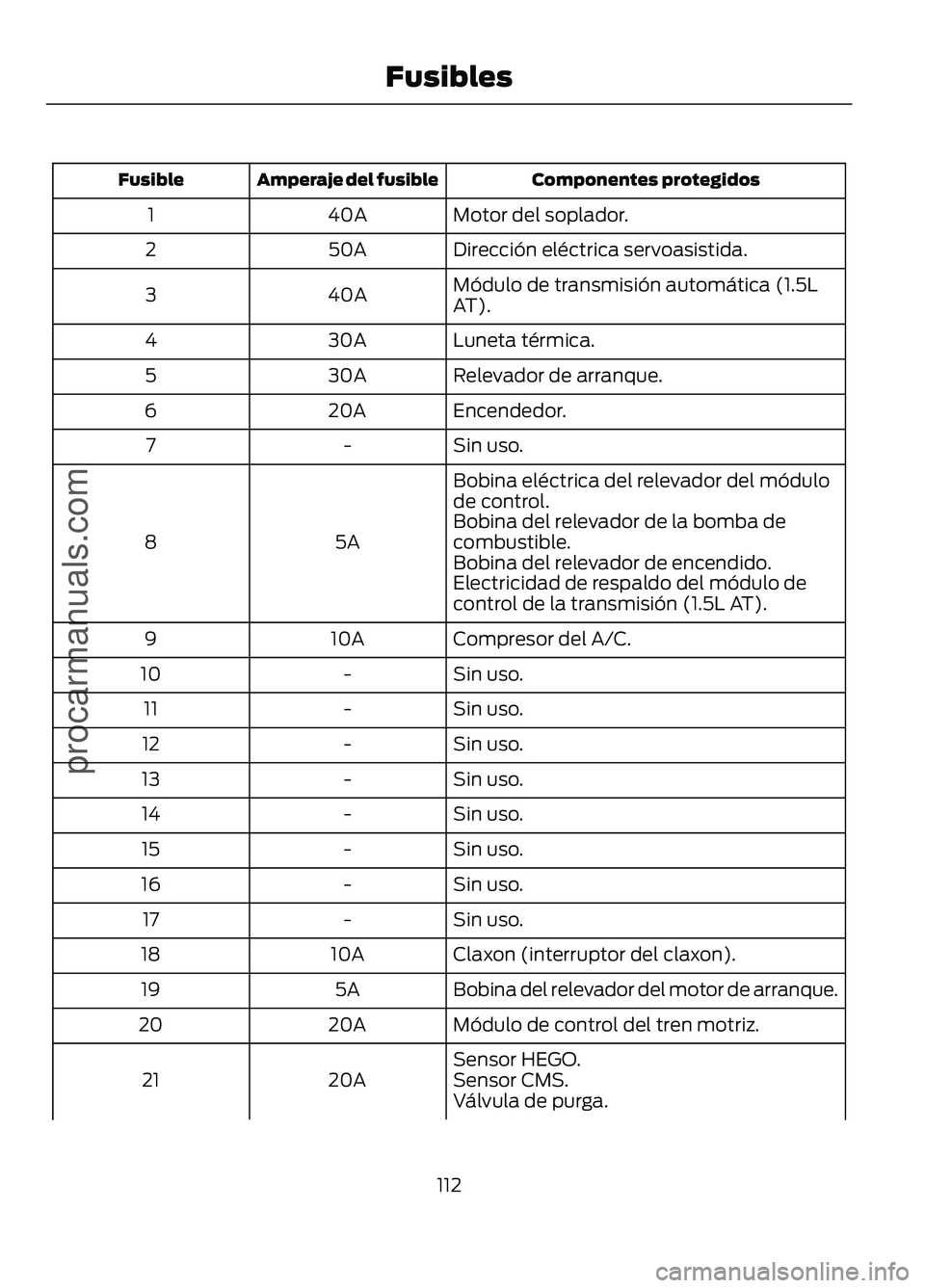

Componentes protegidos
Amperaje del fusible
Fusible
Motor del soplador.
40A
1
Dirección eléctrica servoasistida.
50A
2
Módulo de transmisión automática (1.5L
AT).
40A
3
Luneta térmica.
30A
4
Relevador de arranque.
30A
5
Encendedor.
20A
6
Sin uso.
-
7
Bobina eléctrica del relevador del módulo
de control.
5A
8 Bobina del relevador de la bomba de
combustible.
Bobina del relevador de encendido.
Electricidad de respaldo del módulo de
control de la transmisión (1.5L AT).
Compresor del A/C.
10A
9
Sin uso.
-
10
Sin uso.
-
11
Sin uso.
-
12
Sin uso.
-
13
Sin uso.
-
14
Sin uso.
-
15
Sin uso.
-
16
Sin uso.
-
17
Claxon (interruptor del claxon).
10A
18
Bobina del relevador del motor de arranque.
5A
19
Módulo de control del tren motriz.
20A
20
Sensor HEGO.
20A
21 Sensor CMS.
Válvula de purga.
112
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.com
Page 116 of 251

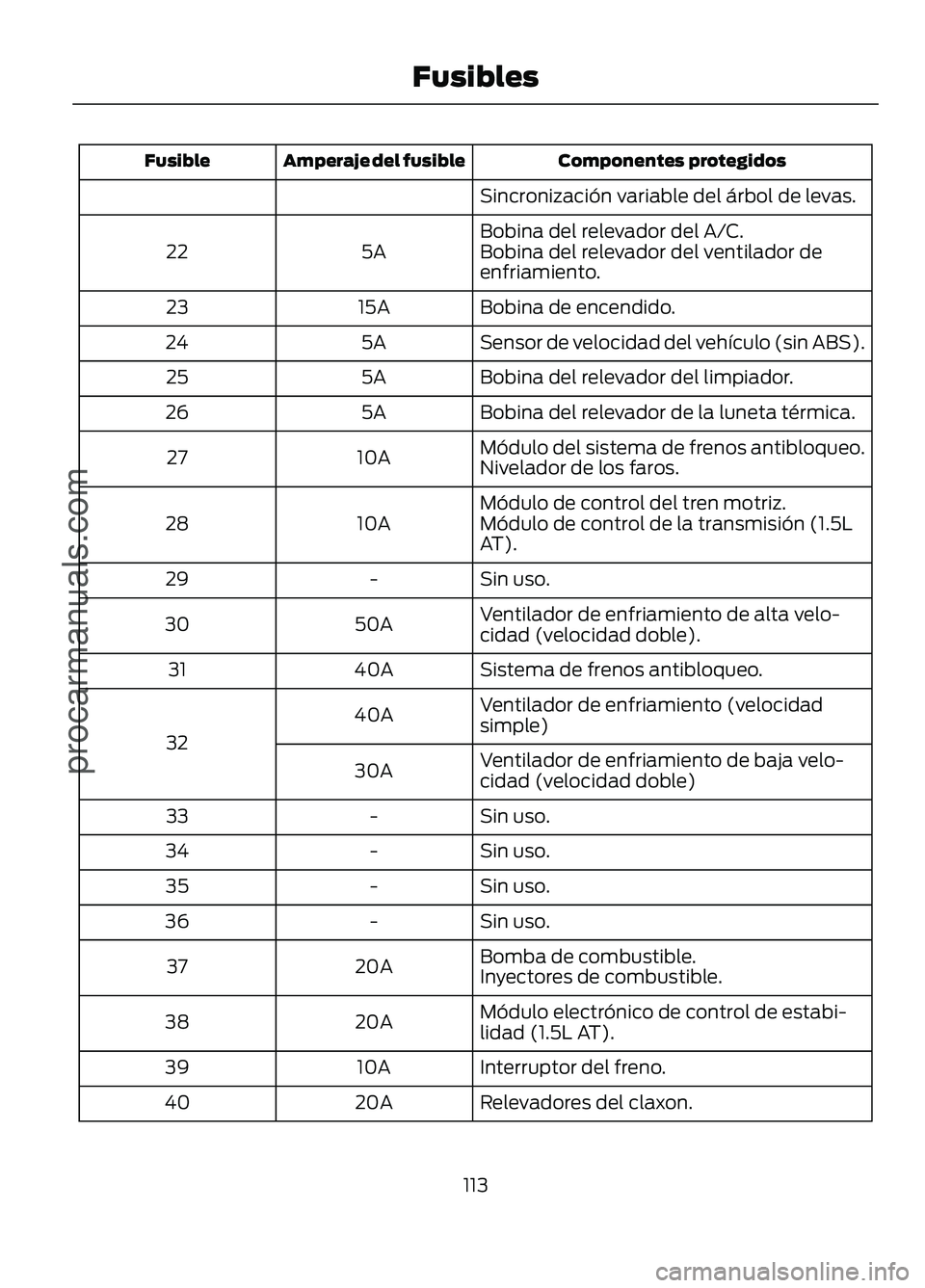

Componentes protegidos
Amperaje del fusible
Fusible
Sincronización variable del árbol de levas.
Bobina del relevador del A/C.
5A
22 Bobina del relevador del ventilador de
enfriamiento.
Bobina de encendido.
15A
23
Sensor de velocidad del vehículo (sin ABS).
5A
24
Bobina del relevador del limpiador.
5A
25
Bobina del relevador de la luneta térmica.
5A
26
Módulo del sistema de frenos antibloqueo.
10A
27
Nivelador de los faros.
Módulo de control del tren motriz.
10A
28 Módulo de control de la transmisión (1.5L
AT).
Sin uso.
-
29
Ventilador de enfriamiento de alta velo-
cidad (velocidad doble).
50A
30
Sistema de frenos antibloqueo.
40A
31
Ventilador de enfriamiento (velocidad
simple)
40A
32 Ventilador de enfriamiento de baja velo-
cidad (velocidad doble)
30A
Sin uso.
-
33
Sin uso.
-
34
Sin uso.
-
35
Sin uso.
-
36
Bomba de combustible.
20A
37
Inyectores de combustible.
Módulo electrónico de control de estabi-
lidad (1.5L AT).
20A
38
Interruptor del freno.
10A
39
Relevadores del claxon.
20A
40
113
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.com
Page 117 of 251

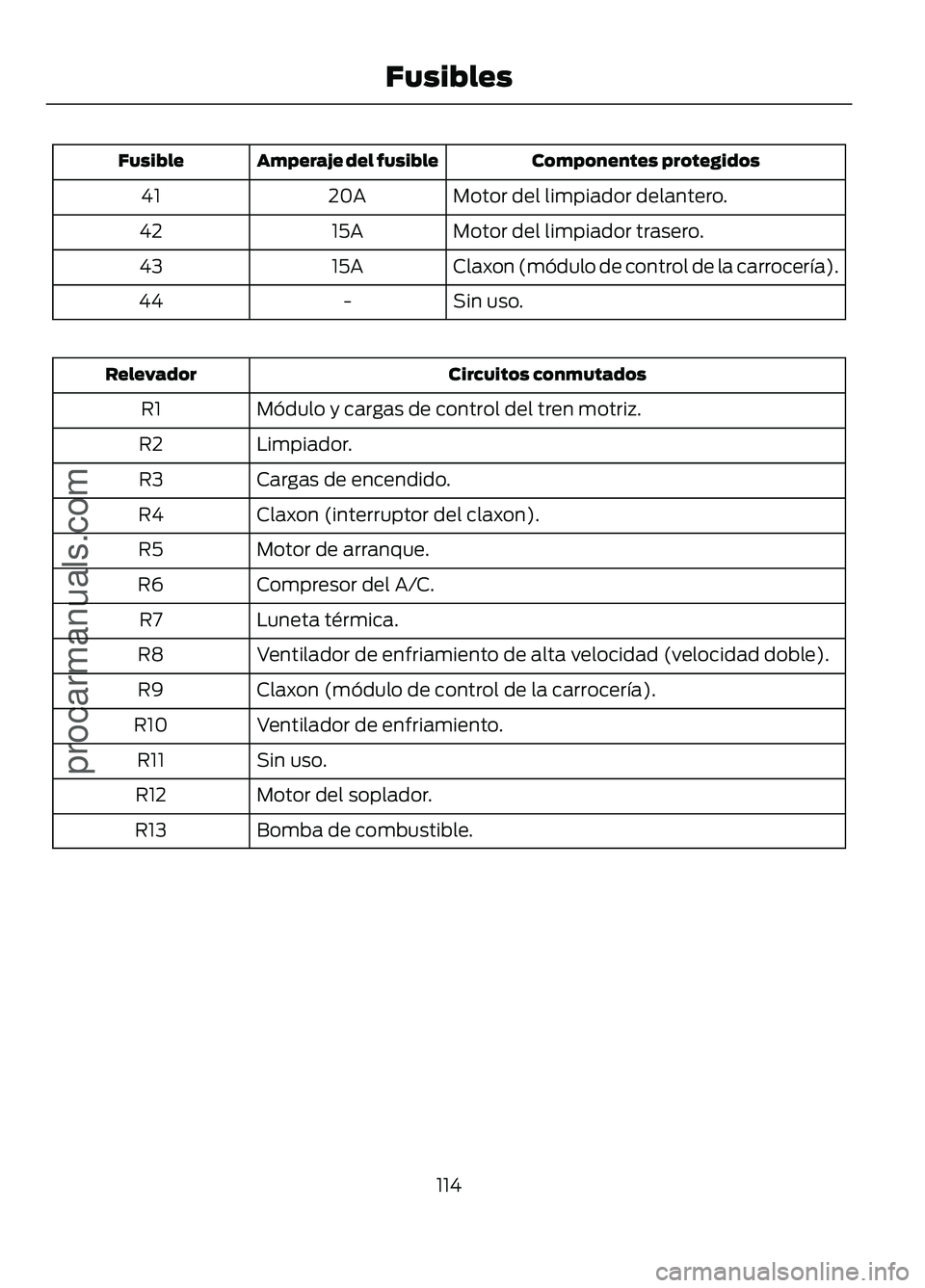

Componentes protegidos
Amperaje del fusible
Fusible
Motor del limpiador delantero.
20A
41
Motor del limpiador trasero.
15A
42
Claxon (módulo de control de la carrocería).
15A
43
Sin uso.
-
44 Circuitos conmutados
Relevador
Módulo y cargas de control del tren motriz.
R1
Limpiador.
R2
Cargas de encendido.
R3
Claxon (interruptor del claxon).
R4
Motor de arranque.
R5
Compresor del A/C.
R6
Luneta térmica.
R7
Ventilador de enfriamiento de alta velocidad (velocidad doble).
R8
Claxon (módulo de control de la carrocería).
R9
Ventilador de enfriamiento.
R10
Sin uso.
R11
Motor del soplador.
R12
Bomba de combustible.
R13
114
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.com
Page 118 of 251

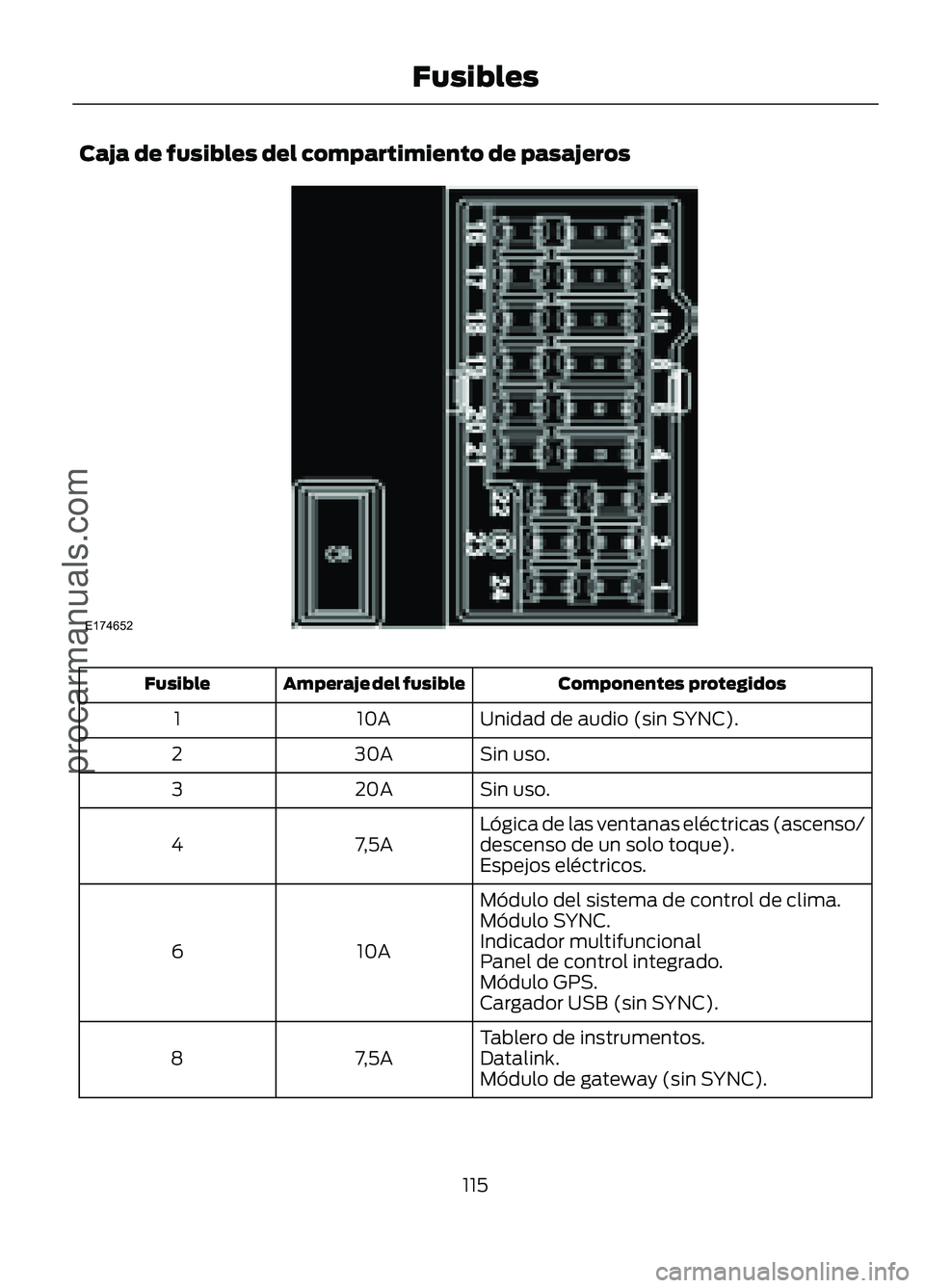

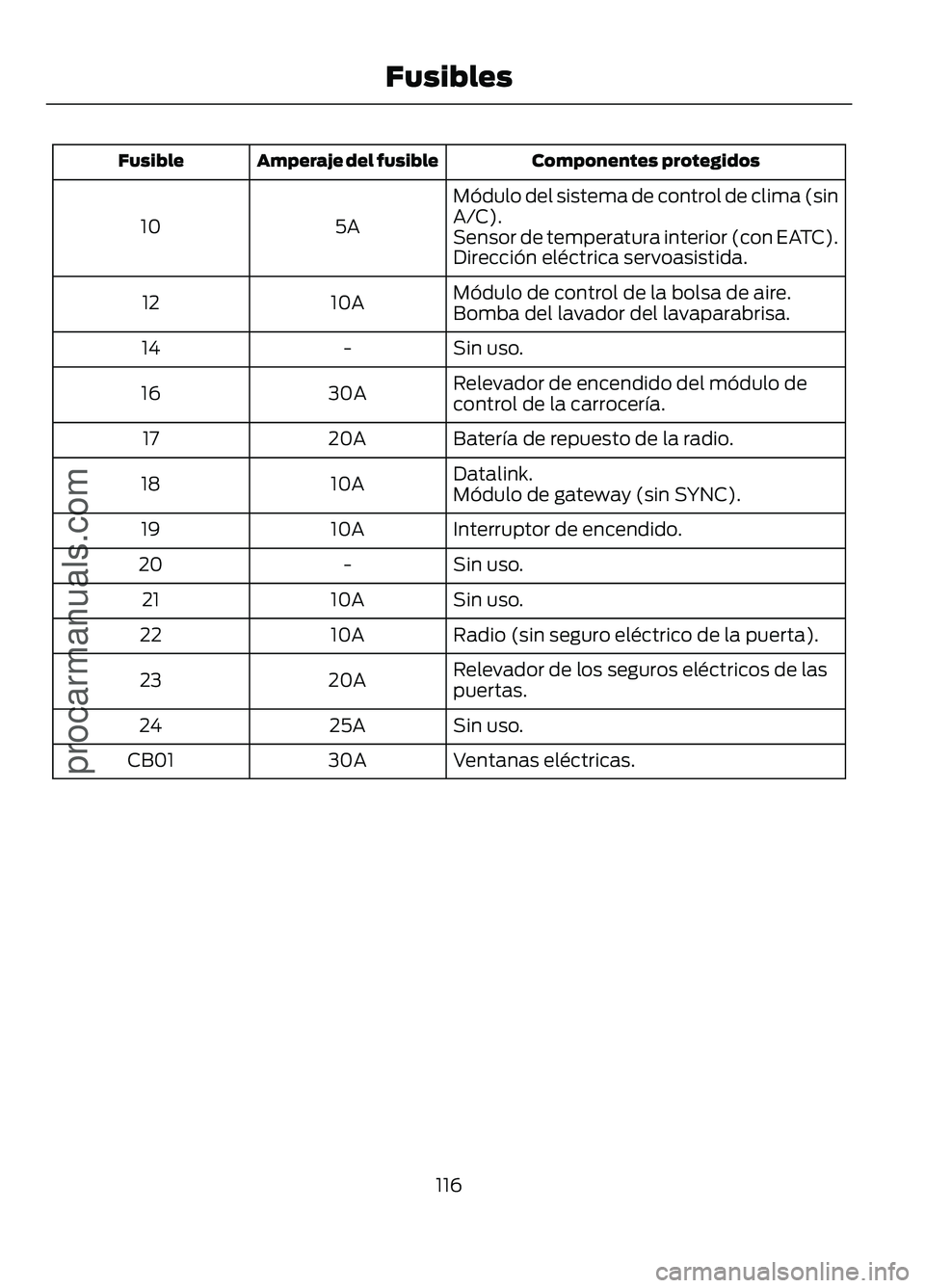

Caja de fusibles del compartimiento de pasajeros
Componentes protegidos
Amperaje del fusible
Fusible
Unidad de audio (sin SYNC).
10A
1
Sin uso.
30A
2
Sin uso.
20A
3
Lógica de las ventanas eléctricas (ascenso/
descenso de un solo toque).
7,5A
4
Espejos eléctricos.
Módulo del sistema de control de clima.
10A
6 Módulo SYNC.
Indicador multifuncional
Panel de control integrado.
Módulo GPS.
Cargador USB (sin SYNC).
Tablero de instrumentos.
7,5A
8 Datalink.
Módulo de gateway (sin SYNC).
115
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.comE174652
Page 119 of 251

Componentes protegidos
Amperaje del fusible
Fusible
Módulo del sistema de control de clima (sin
A/C).
5A
10
Sensor de temperatura interior (con EATC).
Dirección eléctrica servoasistida.
Módulo de control de la bolsa de aire.
10A
12
Bomba del lavador del lavaparabrisa.
Sin uso.
-
14
Relevador de encendido del módulo de
control de la carrocería.
30A
16
Batería de repuesto de la radio.
20A
17
Datalink.
10A
18
Módulo de gateway (sin SYNC).
Interruptor de encendido.
10A
19
Sin uso.
-
20
Sin uso.
10A
21
Radio (sin seguro eléctrico de la puerta).
10A
22
Relevador de los seguros eléctricos de las
puertas.
20A
23
Sin uso.
25A
24
Ventanas eléctricas.
30A
CB01
116
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.com
Page 120 of 251

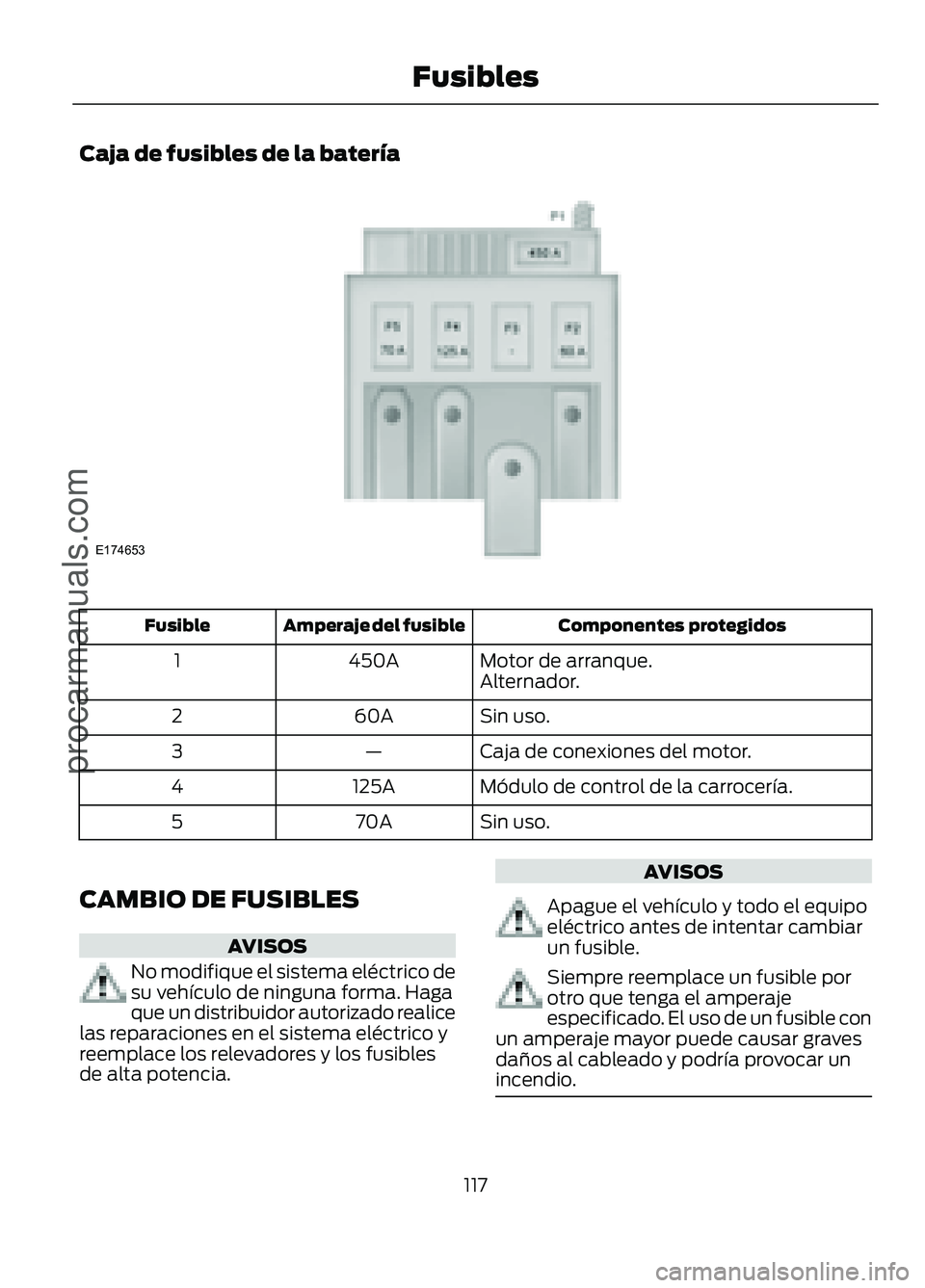

Caja de fusibles de la batería
Componentes protegidos
Amperaje del fusible
Fusible
Motor de arranque.
450A
1
Alternador.
Sin uso.
60A
2
Caja de conexiones del motor.
—
3
Módulo de control de la carrocería.
125A
4
Sin uso.
70A
5
CAMBIO DE FUSIBLES AVISOS
No modifique el sistema eléctrico de
su vehículo de ninguna forma. Haga
que un distribuidor autorizado realice
las reparaciones en el sistema eléctrico y
reemplace los relevadores y los fusibles
de alta potencia. AVISOS
Apague el vehículo y todo el equipo
eléctrico antes de intentar cambiar
un fusible.
Siempre reemplace un fusible por
otro que tenga el amperaje
especificado. El uso de un fusible con
un amperaje mayor puede causar graves
daños al cableado y podría provocar un
incendio. 117
Figo/Ka (CDU) , esMEX Fusiblesprocarmanuals.comE174653
