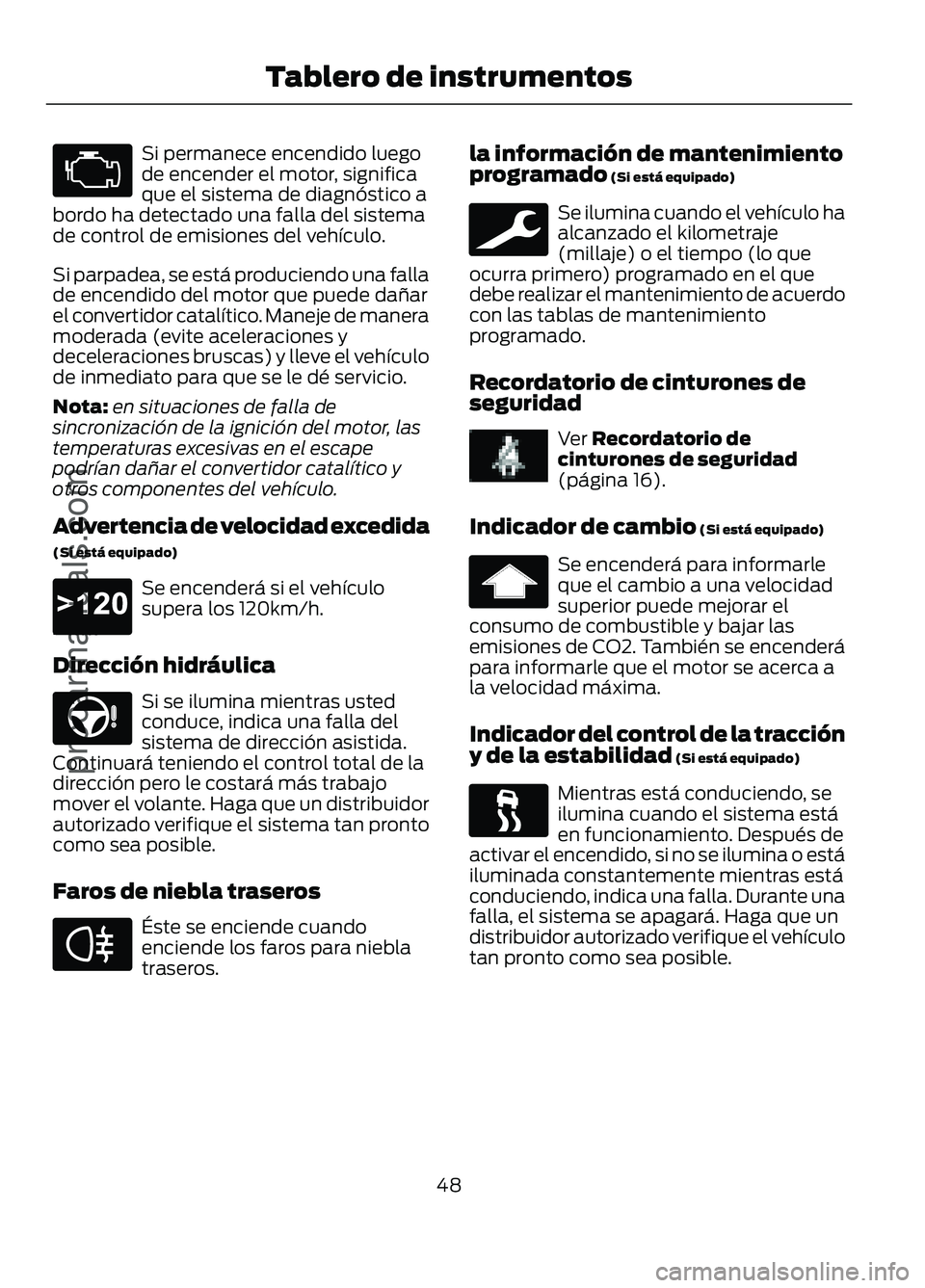

Si permanece encendido luego
de encender el motor, significa
que el sistema de diagnóstico a
bordo ha detectado una falla del sistema
de control de emisiones del vehículo.
Si parpadea, se está produciendo una falla
de encendido del motor que puede dañar
el convertidor catalítico. Maneje de manera
moderada (evite aceleraciones y
deceleraciones bruscas) y lleve el vehículo
de inmediato para que se le dé servicio.
Nota: en situaciones de falla de
sincronización de la ignición del motor, las
temperaturas excesivas en el escape
podrían dañar el convertidor catalítico y
otros componentes del vehículo.
Advertencia de velocidad excedida
(Si está equipado) Se encenderá si el vehículo
supera los 120km/h.
Dirección hidráulica Si se ilumina mientras usted
conduce, indica una falla del
sistema de dirección asistida.
Continuará teniendo el control total de la
dirección pero le costará más trabajo
mover el volante. Haga que un distribuidor
autorizado verifique el sistema tan pronto
como sea posible.
Faros de niebla traseros Éste se enciende cuando
enciende los faros para niebla
traseros. la información de mantenimiento
programado (Si está equipado) Se ilumina cuando el vehículo ha
alcanzado el kilometraje
(millaje) o el tiempo (lo que
ocurra primero) programado en el que
debe realizar el mantenimiento de acuerdo
con las tablas de mantenimiento
programado.
Recordatorio de cinturones de
seguridad Ver
Recordatorio de
cinturones de seguridad
(página
16).
Indicador de cambio
(Si está equipado) Se encenderá para informarle
que el cambio a una velocidad
superior puede mejorar el
consumo de combustible y bajar las
emisiones de CO2. También se encenderá
para informarle que el motor se acerca a
la velocidad máxima.
Indicador del control de la tracción
y de la estabilidad
(Si está equipado) Mientras está conduciendo, se
ilumina cuando el sistema está
en funcionamiento. Después de
activar el encendido, si no se ilumina o está
iluminada constantemente mientras está
conduciendo, indica una falla. Durante una
falla, el sistema se apagará. Haga que un
distribuidor autorizado verifique el vehículo
tan pronto como sea posible.
48
Figo/Ka (CDU) , esMEX Tablero de instrumentos
procarmanuals.com E165368 E67040 E148863

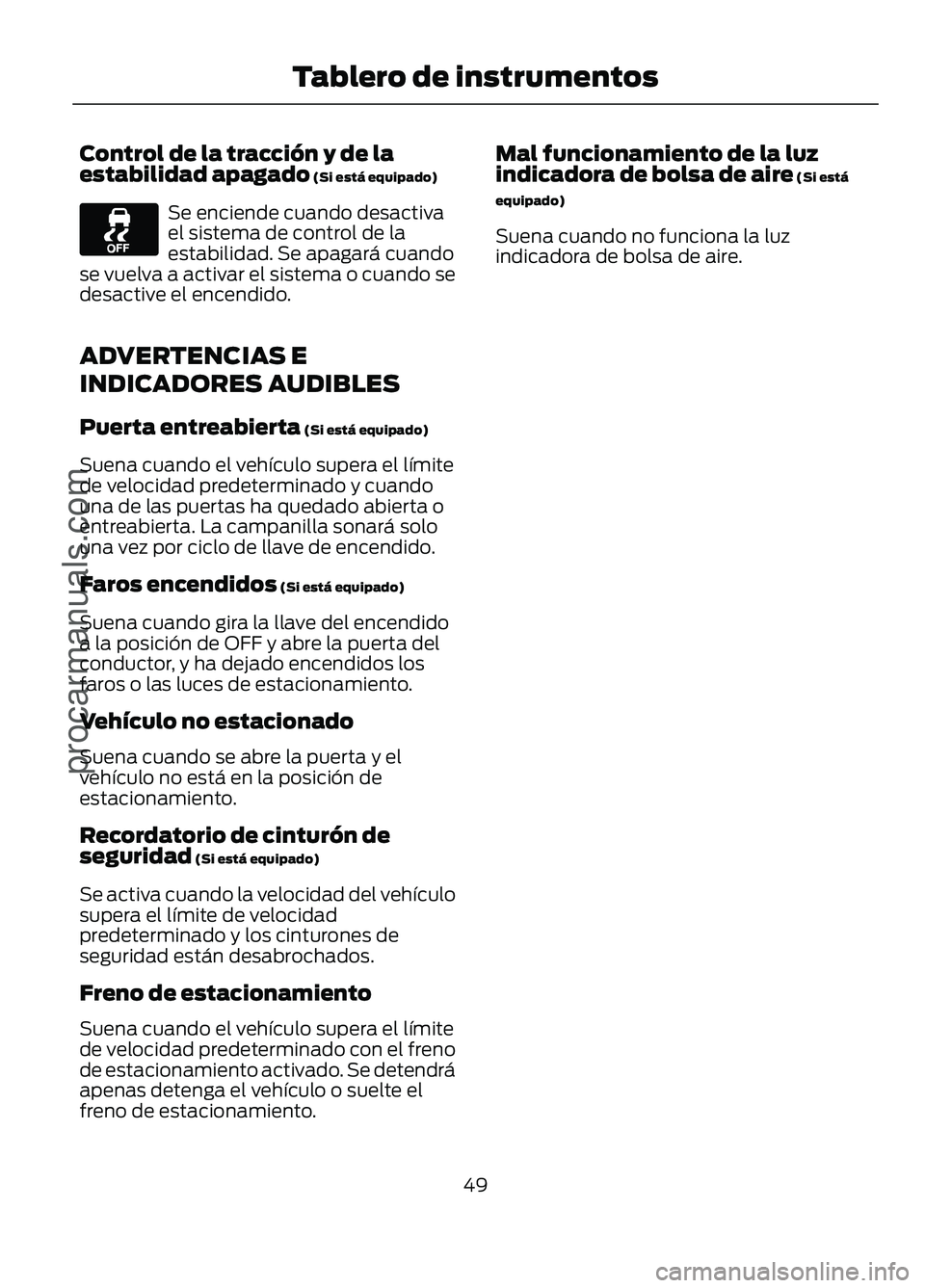

Control de la tracción y de la
estabilidad apagado (Si está equipado)
Se enciende cuando desactiva
el sistema de control de la
estabilidad. Se apagará cuando
se vuelva a activar el sistema o cuando se
desactive el encendido.
ADVERTENCIAS E
INDICADORES AUDIBLES
Puerta entreabierta
(Si está equipado)
Suena cuando el vehículo supera el límite
de velocidad predeterminado y cuando
una de las puertas ha quedado abierta o
entreabierta. La campanilla sonará solo
una vez por ciclo de llave de encendido.
Faros encendidos
(Si está equipado)
Suena cuando gira la llave del encendido
a la posición de OFF y abre la puerta del
conductor, y ha dejado encendidos los
faros o las luces de estacionamiento.
Vehículo no estacionado
Suena cuando se abre la puerta y el
vehículo no está en la posición de
estacionamiento.
Recordatorio de cinturón de
seguridad
(Si está equipado)
Se activa cuando la velocidad del vehículo
supera el límite de velocidad
predeterminado y los cinturones de
seguridad están desabrochados.
Freno de estacionamiento
Suena cuando el vehículo supera el límite
de velocidad predeterminado con el freno
de estacionamiento activado. Se detendrá
apenas detenga el vehículo o suelte el
freno de estacionamiento. Mal funcionamiento de la luz
indicadora de bolsa de aire
(Si está
equipado)
Suena cuando no funciona la luz
indicadora de bolsa de aire.
49
Figo/Ka (CDU) , esMEX Tablero de instrumentos
procarmanuals.com

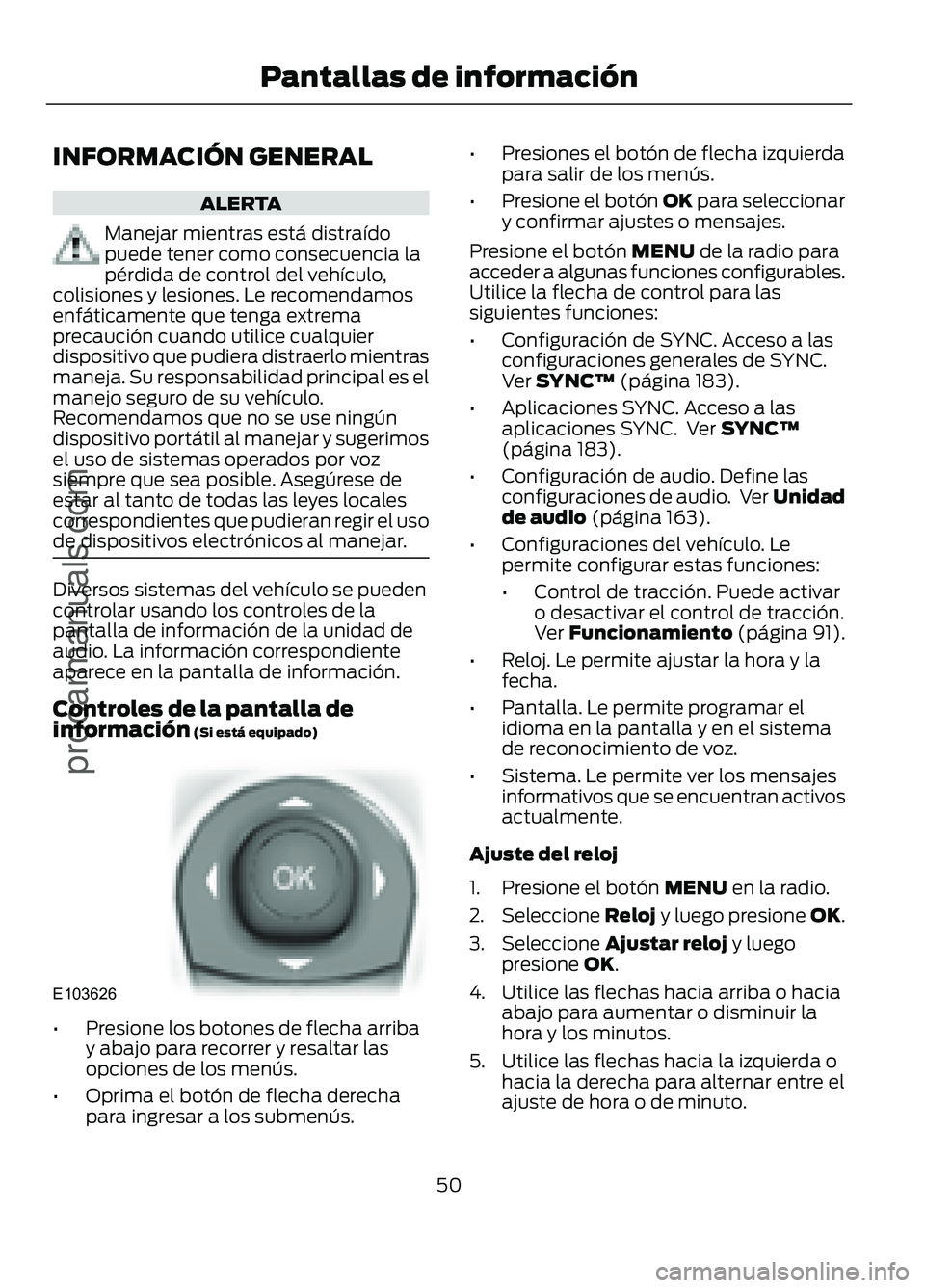

INFORMACIÓN GENERAL
ALERTA
Manejar mientras está distraído
puede tener como consecuencia la
pérdida de control del vehículo,
colisiones y lesiones. Le recomendamos
enfáticamente que tenga extrema
precaución cuando utilice cualquier
dispositivo que pudiera distraerlo mientras
maneja. Su responsabilidad principal es el
manejo seguro de su vehículo.
Recomendamos que no se use ningún
dispositivo portátil al manejar y sugerimos
el uso de sistemas operados por voz
siempre que sea posible. Asegúrese de
estar al tanto de todas las leyes locales
correspondientes que pudieran regir el uso
de dispositivos electrónicos al manejar. Diversos sistemas del vehículo se pueden
controlar usando los controles de la
pantalla de información de la unidad de
audio. La información correspondiente
aparece en la pantalla de información.
Controles de la pantalla de
información (Si está equipado)
•
Presione los botones de flecha arriba
y abajo para recorrer y resaltar las
opciones de los menús.
• Oprima el botón de flecha derecha
para ingresar a los submenús. •
Presiones el botón de flecha izquierda
para salir de los menús.
• Presione el botón OK para seleccionar
y confirmar ajustes o mensajes.
Presione el botón
MENU de la radio para
acceder a algunas funciones configurables.
Utilice la flecha de control para las
siguientes funciones:
• Configuración de SYNC. Acceso a las
configuraciones generales de SYNC.
Ver
SYNC™ (página 183).
• Aplicaciones SYNC. Acceso a las
aplicaciones SYNC. Ver
SYNC™
(página 183).
• Configuración de audio. Define las
configuraciones de audio. Ver Unidad
de audio
(página 163).
• Configuraciones del vehículo. Le
permite configurar estas funciones:
•Control de tracción. Puede activar
o desactivar el control de tracción.
Ver
Funcionamiento (página 91).
• Reloj. Le permite ajustar la hora y la
fecha.
• Pantalla. Le permite programar el
idioma en la pantalla y en el sistema
de reconocimiento de voz.
• Sistema. Le permite ver los mensajes
informativos que se encuentran activos
actualmente.
Ajuste del reloj
1. Presione el botón
MENU en la radio.
2. Seleccione
Reloj y luego presione OK.
3. Seleccione
Ajustar reloj y luego
presione OK.
4. Utilice las flechas hacia arriba o hacia abajo para aumentar o disminuir la
hora y los minutos.
5. Utilice las flechas hacia la izquierda o hacia la derecha para alternar entre el
ajuste de hora o de minuto.
50
Figo/Ka (CDU) , esMEX Pantallas de información
procarmanuals.comE103626

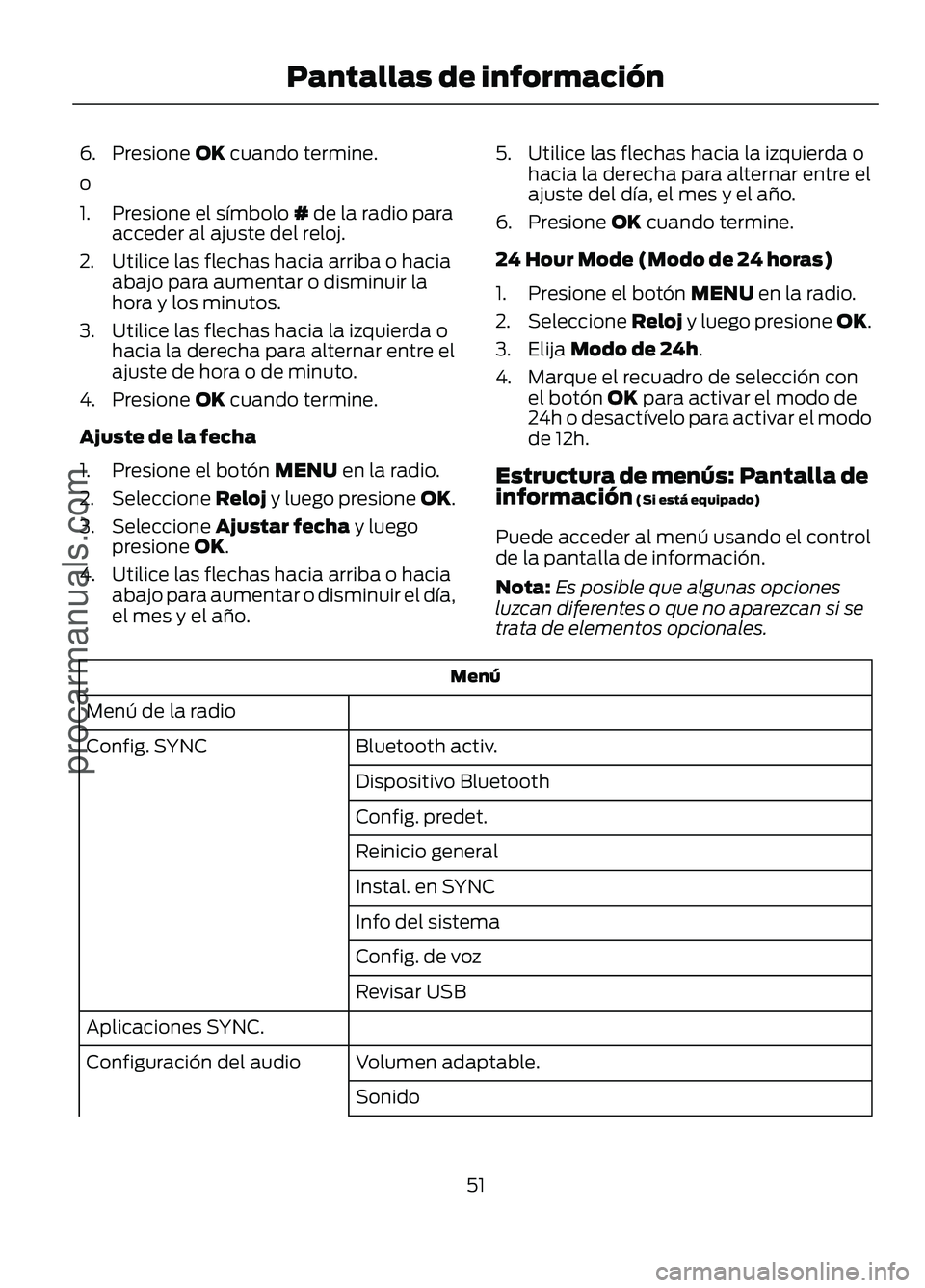

6. Presione OK cuando termine.
o
1. Presione el símbolo
# de la radio para
acceder al ajuste del reloj.
2. Utilice las flechas hacia arriba o hacia abajo para aumentar o disminuir la
hora y los minutos.
3. Utilice las flechas hacia la izquierda o hacia la derecha para alternar entre el
ajuste de hora o de minuto.
4. Presione
OK cuando termine.
Ajuste de la fecha
1. Presione el botón
MENU en la radio.
2. Seleccione
Reloj y luego presione OK.
3. Seleccione
Ajustar fecha y luego
presione OK.
4. Utilice las flechas hacia arriba o hacia abajo para aumentar o disminuir el día,
el mes y el año. 5. Utilice las flechas hacia la izquierda o
hacia la derecha para alternar entre el
ajuste del día, el mes y el año.
6. Presione
OK cuando termine.
24 Hour Mode (Modo de 24 horas)
1. Presione el botón
MENU en la radio.
2. Seleccione
Reloj y luego presione OK.
3. Elija
Modo de 24h.
4. Marque el recuadro de selección con el botón
OK para activar el modo de
24h o desactívelo para activar el modo
de 12h.
Estructura de menús: Pantalla de
información
(Si está equipado)
Puede acceder al menú usando el control
de la pantalla de información.
Nota: Es posible que algunas opciones
luzcan diferentes o que no aparezcan si se
trata de elementos opcionales. Menú
Menú de la radio Bluetooth activ.
Config. SYNC
Dispositivo Bluetooth
Config. predet.
Reinicio general
Instal. en SYNC
Info del sistema
Config. de voz
Revisar USB
Aplicaciones SYNC. Volumen adaptable.
Configuración del audio
Sonido
51
Figo/Ka (CDU) , esMEX Pantallas de información
procarmanuals.com

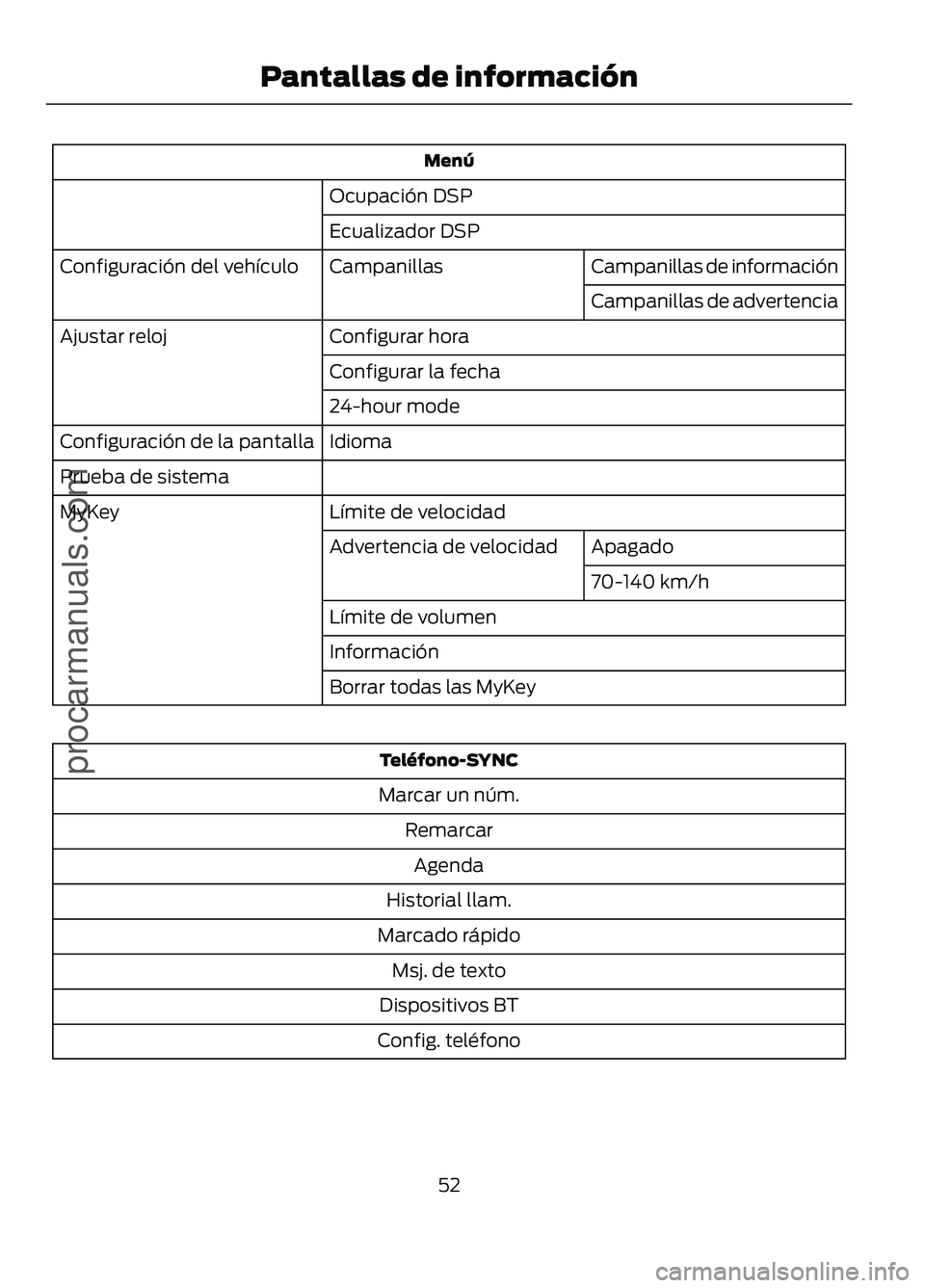

Menú
Ocupación DSP
Ecualizador DSP Campanillas de información
Campanillas
Configuración del vehículo
Campanillas de advertencia
Configurar hora
Ajustar reloj
Configurar la fecha
24-hour mode
Idioma
Configuración de la pantalla
Prueba de sistema
Límite de velocidad
MyKey
Apagado
Advertencia de velocidad
70-140 km/h
Límite de volumen
Información
Borrar todas las MyKey Teléfono-SYNC
Marcar un núm. RemarcarAgenda
Historial llam.
Marcado rápido Msj. de texto
Dispositivos BT
Config. teléfono
52
Figo/Ka (CDU) , esMEX Pantallas de informaciónprocarmanuals.com

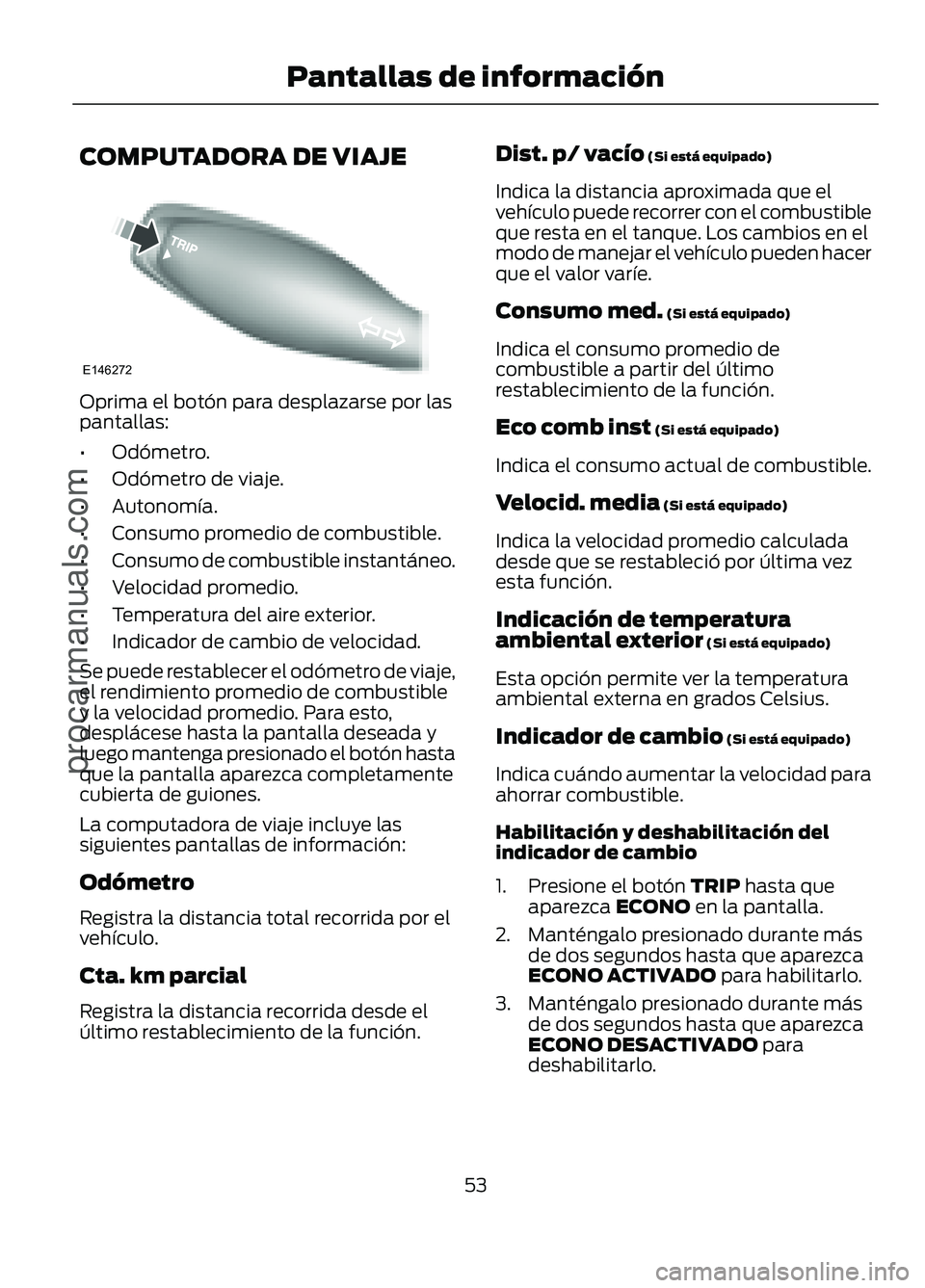

COMPUTADORA DE VIAJE
Oprima el botón para desplazarse por las
pantallas:
•
Odómetro.
• Odómetro de viaje.
• Autonomía.
• Consumo promedio de combustible.
• Consumo de combustible instantáneo.
• Velocidad promedio.
• Temperatura del aire exterior.
• Indicador de cambio de velocidad.
Se puede restablecer el odómetro de viaje,
el rendimiento promedio de combustible
y la velocidad promedio. Para esto,
desplácese hasta la pantalla deseada y
luego mantenga presionado el botón hasta
que la pantalla aparezca completamente
cubierta de guiones.
La computadora de viaje incluye las
siguientes pantallas de información:
Odómetro
Registra la distancia total recorrida por el
vehículo.
Cta. km parcial
Registra la distancia recorrida desde el
último restablecimiento de la función. Dist. p/ vacío (Si está equipado)
Indica la distancia aproximada que el
vehículo puede recorrer con el combustible
que resta en el tanque. Los cambios en el
modo de manejar el vehículo pueden hacer
que el valor varíe.
Consumo med.
(Si está equipado)
Indica el consumo promedio de
combustible a partir del último
restablecimiento de la función.
Eco comb inst
(Si está equipado)
Indica el consumo actual de combustible.
Velocid. media
(Si está equipado)
Indica la velocidad promedio calculada
desde que se restableció por última vez
esta función.
Indicación de temperatura
ambiental exterior
(Si está equipado)
Esta opción permite ver la temperatura
ambiental externa en grados Celsius.
Indicador de cambio
(Si está equipado)
Indica cuándo aumentar la velocidad para
ahorrar combustible.
Habilitación y deshabilitación del
indicador de cambio
1. Presione el botón
TRIP hasta que
aparezca ECONO en la pantalla.
2. Manténgalo presionado durante más de dos segundos hasta que aparezca
ECONO ACTIVADO
para habilitarlo.
3. Manténgalo presionado durante más de dos segundos hasta que aparezca
ECONO DESACTIVADO
para
deshabilitarlo.
53
Figo/Ka (CDU) , esMEX Pantallas de información
procarmanuals.comE146272

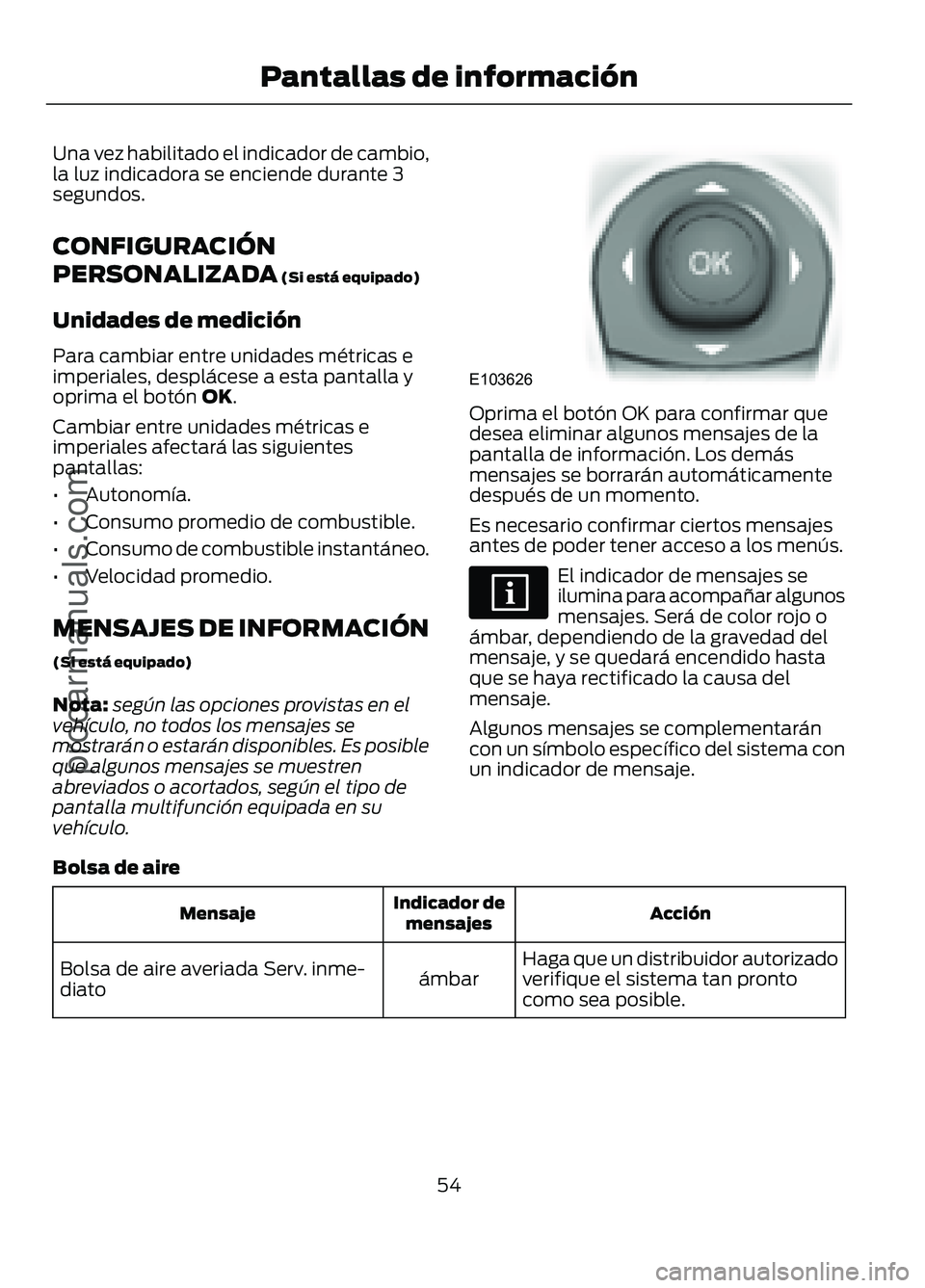

Una vez habilitado el indicador de cambio,
la luz indicadora se enciende durante 3
segundos.
CONFIGURACIÓN
PERSONALIZADA (Si está equipado)
Unidades de medición
Para cambiar entre unidades métricas e
imperiales, desplácese a esta pantalla y
oprima el botón
OK.
Cambiar entre unidades métricas e
imperiales afectará las siguientes
pantallas:
• Autonomía.
• Consumo promedio de combustible.
• Consumo de combustible instantáneo.
• Velocidad promedio.
MENSAJES DE INFORMACIÓN
(Si está equipado)
Nota: según las opciones provistas en el
vehículo, no todos los mensajes se
mostrarán o estarán disponibles. Es posible
que algunos mensajes se muestren
abreviados o acortados, según el tipo de
pantalla multifunción equipada en su
vehículo. Oprima el botón OK para confirmar que
desea eliminar algunos mensajes de la
pantalla de información. Los demás
mensajes se borrarán automáticamente
después de un momento.
Es necesario confirmar ciertos mensajes
antes de poder tener acceso a los menús.
El indicador de mensajes se
ilumina para acompañar algunos
mensajes. Será de color rojo o
ámbar, dependiendo de la gravedad del
mensaje, y se quedará encendido hasta
que se haya rectificado la causa del
mensaje.
Algunos mensajes se complementarán
con un símbolo específico del sistema con
un indicador de mensaje.
Bolsa de aire Acción
Indicador de
mensajes
Mensaje
Haga que un distribuidor autorizado
verifique el sistema tan pronto
como sea posible.
ámbar
Bolsa de aire averiada Serv. inme-
diato
54
Figo/Ka (CDU) , esMEX Pantallas de información
procarmanuals.comE103626

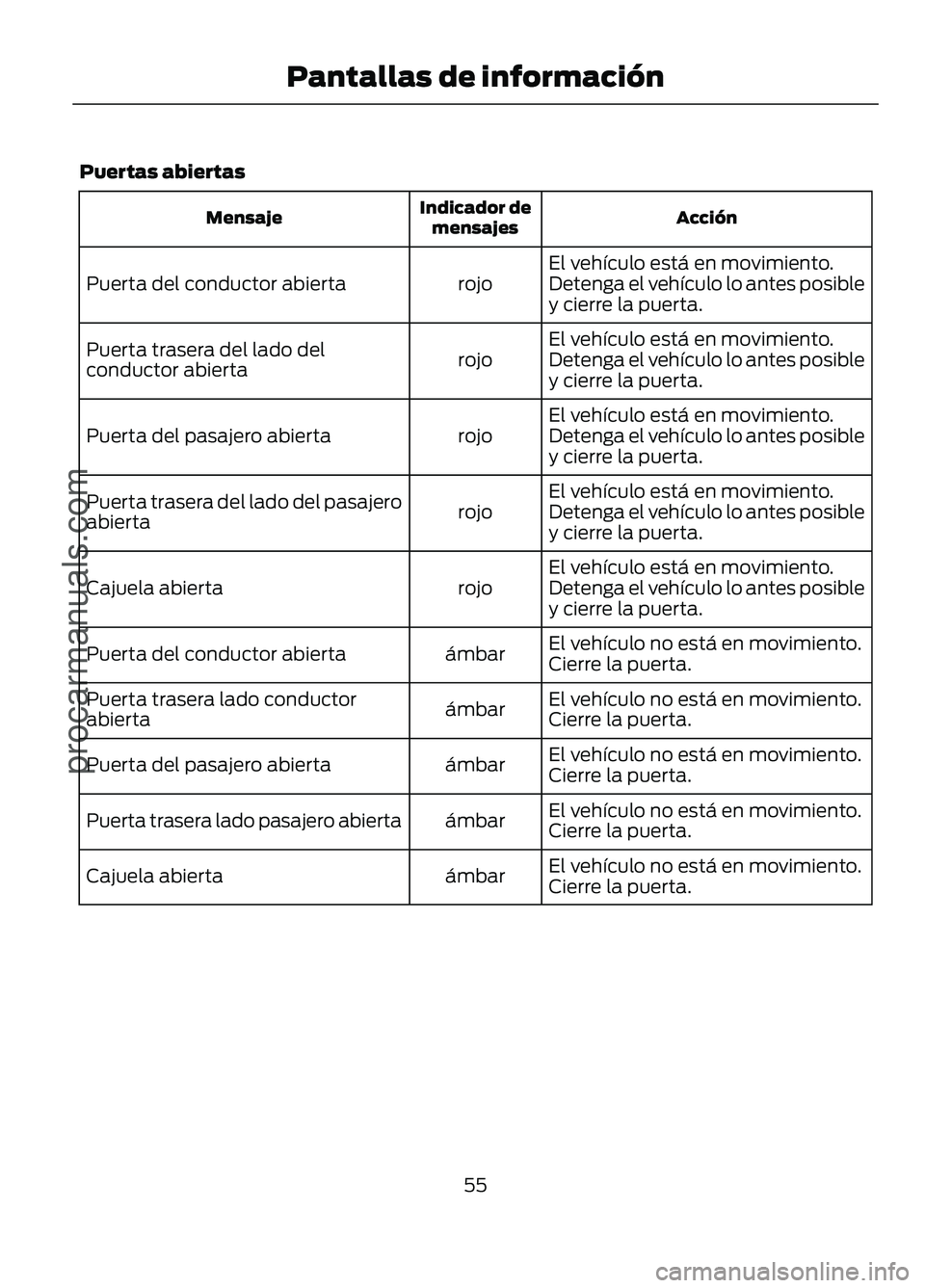

Puertas abiertas
Acción
Indicador de
mensajes
Mensaje
El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.
rojo
Puerta del conductor abierta
El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.
rojo
Puerta trasera del lado del
conductor abierta
El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.
rojo
Puerta del pasajero abierta
El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.
rojo
Puerta trasera del lado del pasajero
abierta
El vehículo está en movimiento.
Detenga el vehículo lo antes posible
y cierre la puerta.
rojo
Cajuela abierta
El vehículo no está en movimiento.
Cierre la puerta.
ámbar
Puerta del conductor abierta
El vehículo no está en movimiento.
Cierre la puerta.
ámbar
Puerta trasera lado conductor
abierta
El vehículo no está en movimiento.
Cierre la puerta.
ámbar
Puerta del pasajero abierta
El vehículo no está en movimiento.
Cierre la puerta.
ámbar
Puerta trasera lado pasajero abierta
El vehículo no está en movimiento.
Cierre la puerta.
ámbar
Cajuela abierta
55
Figo/Ka (CDU) , esMEX Pantallas de informaciónprocarmanuals.com

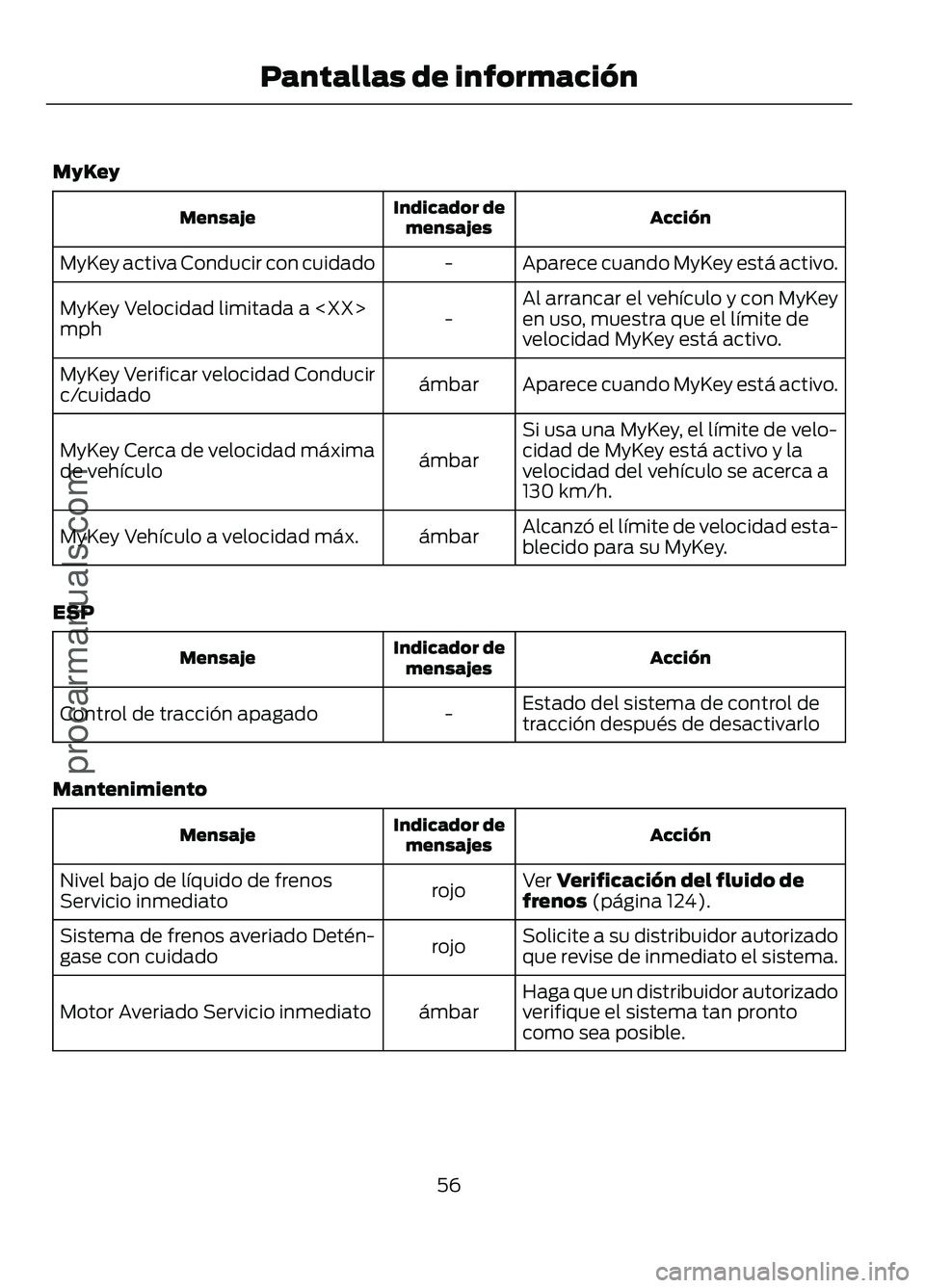

MyKey
Acción
Indicador de
mensajes
Mensaje
Aparece cuando MyKey está activo.
-
MyKey activa Conducir con cuidado
Al arrancar el vehículo y con MyKey
en uso, muestra que el límite de
velocidad MyKey está activo.
-
MyKey Velocidad limitada a
mph
Aparece cuando MyKey está activo.
ámbar
MyKey Verificar velocidad Conducir
c/cuidado
Si usa una MyKey, el límite de velo-
cidad de MyKey está activo y la
velocidad del vehículo se acerca a
130 km/h.
ámbar
MyKey Cerca de velocidad máxima
de vehículo
Alcanzó el límite de velocidad esta-
blecido para su MyKey.
ámbar
MyKey Vehículo a velocidad máx.
ESP Acción
Indicador de
mensajes
Mensaje
Estado del sistema de control de
tracción después de desactivarlo
-
Control de tracción apagado
Mantenimiento Acción
Indicador de
mensajes
Mensaje
Ver
Verificación del fluido de
frenos (página 124).
rojo
Nivel bajo de líquido de frenos
Servicio inmediato
Solicite a su distribuidor autorizado
que revise de inmediato el sistema.
rojo
Sistema de frenos averiado Detén-
gase con cuidado
Haga que un distribuidor autorizado
verifique el sistema tan pronto
como sea posible.
ámbar
Motor Averiado Servicio inmediato
56
Figo/Ka (CDU) , esMEX Pantallas de información
procarmanuals.com

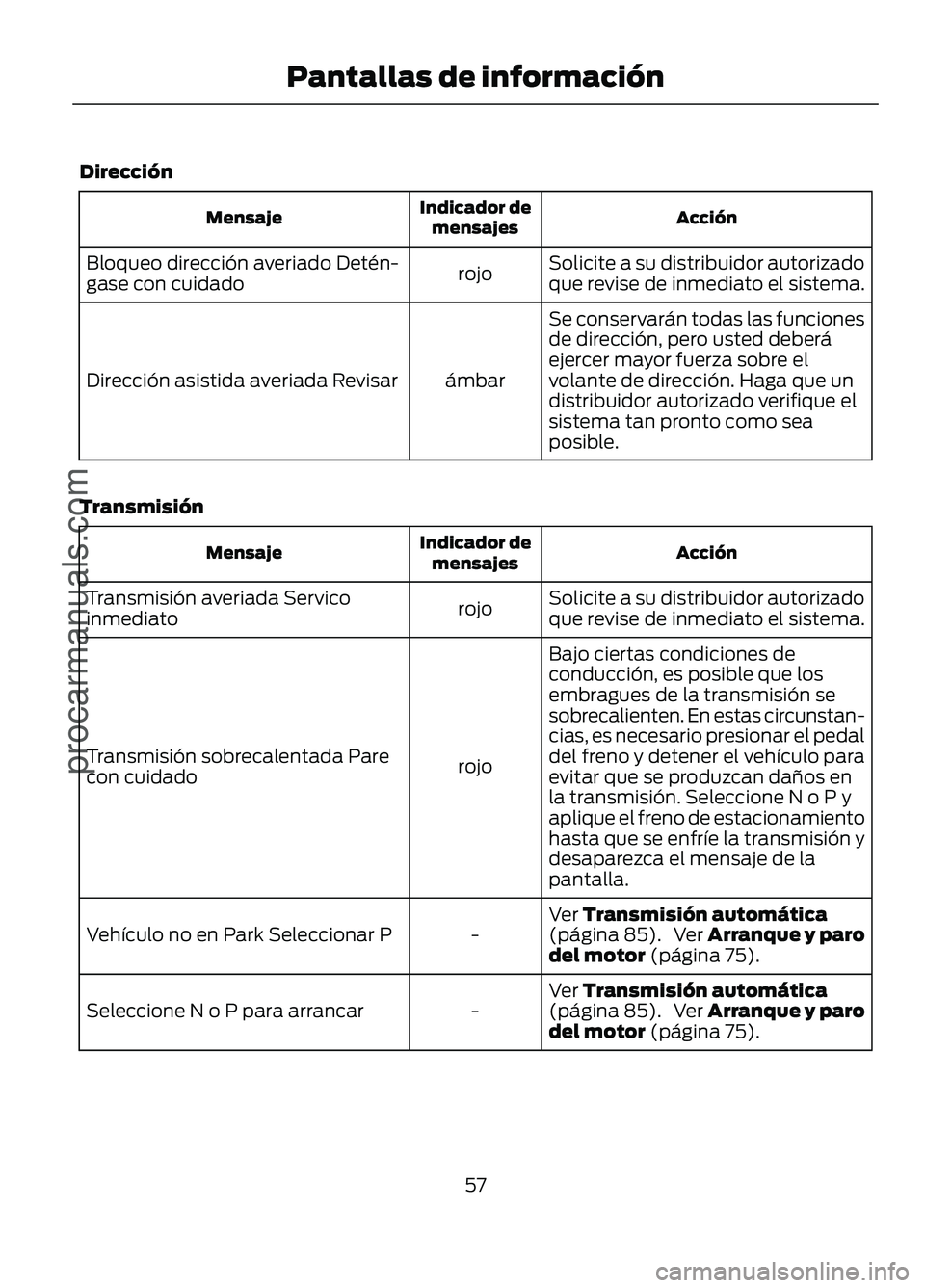

Dirección
Acción
Indicador de
mensajes
Mensaje
Solicite a su distribuidor autorizado
que revise de inmediato el sistema.
rojo
Bloqueo dirección averiado Detén-
gase con cuidado
Se conservarán todas las funciones
de dirección, pero usted deberá
ejercer mayor fuerza sobre el
volante de dirección. Haga que un
distribuidor autorizado verifique el
sistema tan pronto como sea
posible.
ámbar
Dirección asistida averiada Revisar
Transmisión Acción
Indicador de
mensajes
Mensaje
Solicite a su distribuidor autorizado
que revise de inmediato el sistema.
rojo
Transmisión averiada Servico
inmediato
Bajo ciertas condiciones de
conducción, es posible que los
embragues de la transmisión se
sobrecalienten. En estas circunstan-
cias, es necesario presionar el pedal
del freno y detener el vehículo para
rojo
Transmisión sobrecalentada Pare
con cuidado
evitar que se produzcan daños en
la transmisión. Seleccione N o P y
aplique el freno de estacionamiento
hasta que se enfríe la transmisión y
desaparezca el mensaje de la
pantalla.
Ver Transmisión automática
(página 85). Ver Arranque y paro
del motor (página 75).
-
Vehículo no en Park Seleccionar P
Ver
Transmisión automática
(página 85). Ver Arranque y paro
del motor (página 75).
-
Seleccione N o P para arrancar
57
Figo/Ka (CDU) , esMEX Pantallas de información
procarmanuals.com
