Hyundai Azera 2009 Handleiding (in Dutch)

1
BIJZONDERHEDEN VAN UW HYUNDAI
69
LET OP:
Laat de motor nooit met een zodanig toerental draaien dat de naald in de rode zone staat. Dit kan ernstige motorschade tot gevolg hebben.
B310A02TG
Killometerteller
B310A01B-GXT KILOMETERTELLER De kilometerteller geeft de totaal gereden afstand in kilometers aan en is een nuttig instrument voor hetaanhouden van de voorgeschreven onderhoudstermijnen. Een nieuwe auto kan worden geleverdmet een kilometerstand tot 50 km. N.B.: Manipulaties aan de kilometerteller hebben het verlies van de garantie tot gevolg. Killometerteller
BOORDCOMPUTER
B400B02TG-GXT De tripcomputer is een door een microcomputer geregeld informatiesysteem voor de bestuurder. Het systeem geeft informatie over de ritop een LCD-scherm, zoals de afgelegde afstand, de afstand die nog kan worden afgelegd met de brandstof in de tank(actieradius), de gemiddelde snelheid, de rijtijd en het gemiddelde brandstofverbruik. B400B11TG
Conventioneel type
Type met regeleenheid Conventioneel type
Type met regeleenheid
!

1BIJZONDERHEDEN VAN UW HYUNDAI
70
Druk de RESET-schakelaar langer dan 1 seconde in, zodat de weergegeven informatie, zoals de afgelegde afstand, gemiddelde snelheid, rijtijd en gemiddeldbrandstofverbruik op nul wordt gezet. B400B03TG
RESETSCHAKELAAR
MODESCHAKELAAR
N.B.:
o Als de auto is uitgerust met een
conventioneel instrumenten- paneel, dan geeft de unit alleen degemiddelde snelheid en het gemiddelde verbruik aan.
o Elk onderdeel kan, afhankelijk van de markt, ook met de eenheid"MILE" worden aangegeven.
B400B02TG
Als de MODE-schakelaar wordt ingedrukt, dan wijzigt het display op de volgende manier:
DAGTELLER
RESTERENDE AFSTAND
GEMIDDELDE SNELHEID RIJTIJD
GEMIDDELD
BRANDSTOFVERBRUIK

1
BIJZONDERHEDEN VAN UW HYUNDAI
71
1
. Dagteller
o De afgelegde afstand sinds de laatste reset van de dagteller of vanaf het opnieuw aansluiten van de accu wordt weergegeven.
o Als de afgelegde afstand wordt weergegeven en de RESET-schakelaar langer dan 1 secondewordt ingedrukt, dan wordt de weergave van de afgelegde afstand op nul gezet.
o Het bereik is van 0 tot 999,9 km. B400B12TG
Druk de MODE-schakelaar in om tewisselen tussen TRIP A en TRIP B. TRIP A:
Afgelegde afstand vanaf het vertrekpunt naar de eerstebestemming.
TRIP B: Afgelegde afstand van de
eerstebestemming naar de eindbestemming.
B400B05TG
B400B13TG
2. Resterende afstand
o Deze functie geeft de geschatte
afstand aan die nog kan worden afgelegd met de brandstof in de tank,afhankelijk van het huidige brandstofniveau.
o Als er minder dan 6 liter wordt getankt, dan is het mogelijk dat de tripcomputerde getankte brandstof niet signaleert.
Conventioneel type
Type met regeleenheid Conventioneel type
Type met regeleenheid
Conventioneel type

1BIJZONDERHEDEN VAN UW HYUNDAI
72
B400B14TG
o Als de afstand die nog met de brandstof in de tank kan worden afgelegd minder is dan 50 km, dan knippert de getalweergave (----), totdat getankt wordt. N.B.:
o De resternde afstand kanafwijken
van de daadwerkelijke afstand, afhankelijk van de rij-omstandigheden.
o De resterende afstand kan variëren
afhankelijk van rij-omstandigheden, rij-patroon en snelheid.
3. Gemiddelde snelheid o Deze functie geeft de gemiddelde
snelheid weer vanaf het starten van de motor, totdat het contactslot in de stand "OFF" wordt gezet.
o Als de accu wordt losgekoppeld, dan
wordt de gemiddelde snelheid op nulgezet.
o Druk langer dan 1 seconde op de RESET-schakelaar om de weergavevan de gemiddelde snelheid op nul (---) te zetten.
o Als het contact gedurende ten minste 2 uur in stand OFF heeft gestaan,wordt de gemiddelde snelheidautomatisch gereset.
o Als na het op nul zetten minder dan
50 m wordt gereden, dan wordt degemiddelde snelheid weergegeven als ‘---’.
B400B15TG
Conventioneel type
Type met regeleenheid Conventioneel type
Type met regeleenheid

1
BIJZONDERHEDEN VAN UW HYUNDAI
73
5. Gemiddeld brandstofverbruik
B400B17TG
B400B16TG
4. Rijtijd
o Deze functie geeft de totale tijd aan
vanaf het moment dat de auto wordt gestart totdat de contactsleutel in de stand "OFF" wordt gedraaid na eenreset. Bij het indrukken van de "RESET" toets wordt de waarde teruggezet naar 0:00.
o Als het contact gedurende ten minste 2 uur in stand OFF heeft gestaan,wordt de gemiddelde snelheidautomatisch gereset. o Deze functie berekent het
gemiddelde brandstofverbruik m.b.v. de totale hoeveelheid gebruikte brandstof en de afgelegde afstandvanaf het punt waarop het gemiddelde verbruik voor het laatst op nul werd gezet. o De totale hoeveelheid gebruikte
brandstof wordt berekend uit hetsignaal voor het brandstofverbruik.
o Als de accu wordt losgekoppeld, dan
wordt het gemiddeldebrandstofverbruik op nul (--) gezet.
o Druk langer dan 1 seconde op de
RESET-schakelaar om de weergavevan het gemiddelde brandstofverbruik op nul (--) te zetten.
o Als er meer dan 6 liter wordt getankt,
wordt het gemiddeldebrandstofverbruik gereset.
o Als na het op nul zetten minder dan
50 m wordt gereden, dan wordt hetgemiddelde brandstofverbruik weergegeven als ‘--’.
Conventioneel type
Type met regeleenheid Conventioneel type
Type met regeleenheid
o De rijtijd wordt na het bereiken van de
maximum waarde ’99:59',weergegeven als ‘0:00’.

1BIJZONDERHEDEN VAN UW HYUNDAI
74
B340C01TG
B340C05L-AXT Verlichting Voor het inschakelen van de verlichting moet het uiteinde van de multischakelaar worden gedraaid. In de eerste stand worden de stadslichten,de achterverlichting en de instrumentenverlichting ingeschakeld. In de tweede stand branden ook dekoplampen. N.B: Het contact moet zijn aangezet (ON- stand) om de hoofdverlichting te kunnen inschakelen.
B340B01TG
MULTISCHAKELAAR
B340B01A-AXT Richtingaanwijzers voor kleine richtingveranderingen Voor het veranderen van rijbaan e.d. is het voldoende de schakelaar zover tebewegen tot de richtingaanwijzers in werking treden. Na het loslaten keert de schakelaar automatisch in de ruststandterug.
B340A01A-AXT (RICHTINGAANWIJZERS, GROOT EN DIMLICHT)Richtingaanwijzers Door de schakelaar naar beneden te bewegen werken de richtingaanwijzers aan de linkerzijde van de wagen. Doorde schakelaar naar boven te drukken werken de richtingaanwijzers aan de rechterzijde. Nadat het stuurwiel in derechtuit stand terug komt, keert de schakelaar automatisch in de middenstand terug waardoortegelijkertijd de richtingaanwijzers worden uitgeschakeld. Als de controlelamp sneller dan normaalknippert, blijft branden of niet brandt, geeft dit een storing in de richtingaanwijzerinstallatie aan.Controleer de zekering, de gloeilampen of raadpleeg uw Hyundai dealer.

1
BIJZONDERHEDEN VAN UW HYUNDAI
75
B340G01LZ-GXT Automatische verlichting (Indien gemonteerd) Voor het bedienen van de verlichting moet de knop aan het uiteinde van de multischakelaar worden verdraaid. Met de multischakelaar in de stand "AUTO"worden de stadslichten en de koplampen automatisch in- of uitgeschakeld, afhankelijk van de lichtintensiteit buiten. N.B.: Schakel de verlichting handmatig in bij mist, bewolking en regen.
B340G02TG
Automatisch uitschakelen parkeerlichten
o Deze functie dient om te voorkomen
dat de accu ontladen wordt door automatisch de parkeerlichten uit te schakelen op het moment dat het bestuurdersportier geopend wordtnadat de sleutel uit het contactslot is genomen.
o De parkeerlichten worden automatisch uitgeschakeld als deauto in het donker langs de kant van de weg geparkeerd wordt.
Volg onderstaande procedure als deparkeerlichten moeten blijven branden,wanneer de contactsleutel is verwijderd:
1) Open het portier aan bestuurderszijde.
2) Schakel de parkeerlichten uit en in met de lichtschakelaar op destuurkolom.
N.B.:
o Plaats geen voorwerp over de
sensor in het dashboard. zodat de werking van de automatische verlichting niet negatief wordtbeïnvloed.
o Reinig de sensor niet met een
ruitreiniger.
o Als de voorruit getint glas of een andere vorm van coating heeft, ishet mogelijk dat de automatischeverlichting niet correct werkt. B340G01TG
Lichtsensor

1BIJZONDERHEDEN VAN UW HYUNDAI

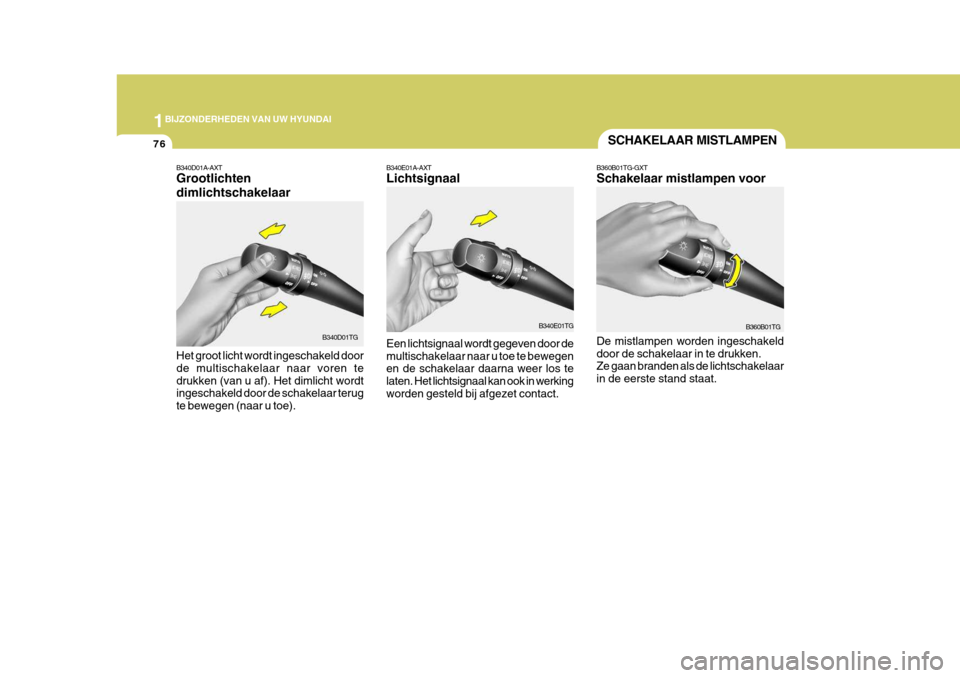

76SCHAKELAAR MISTLAMPEN
B360B01TG-GXT Schakelaar mistlampen voor De mistlampen worden ingeschakeld door de schakelaar in te drukken. Ze gaan branden als de lichtschakelaar in de eerste stand staat. B360B01TG
B340D01TG
B340D01A-AXT Grootlichten dimlichtschakelaar
B340E01A-AXT Lichtsignaal Een lichtsignaal wordt gegeven door de multischakelaar naar u toe te bewegen en de schakelaar daarna weer los te laten. Het lichtsignaal kan ook in werkingworden gesteld bij afgezet contact.
Het groot licht wordt ingeschakeld doorde multischakelaar naar voren tedrukken (van u af). Het dimlicht wordt ingeschakeld door de schakelaar terug te bewegen (naar u toe). B340E01TG

1
BIJZONDERHEDEN VAN UW HYUNDAI
77

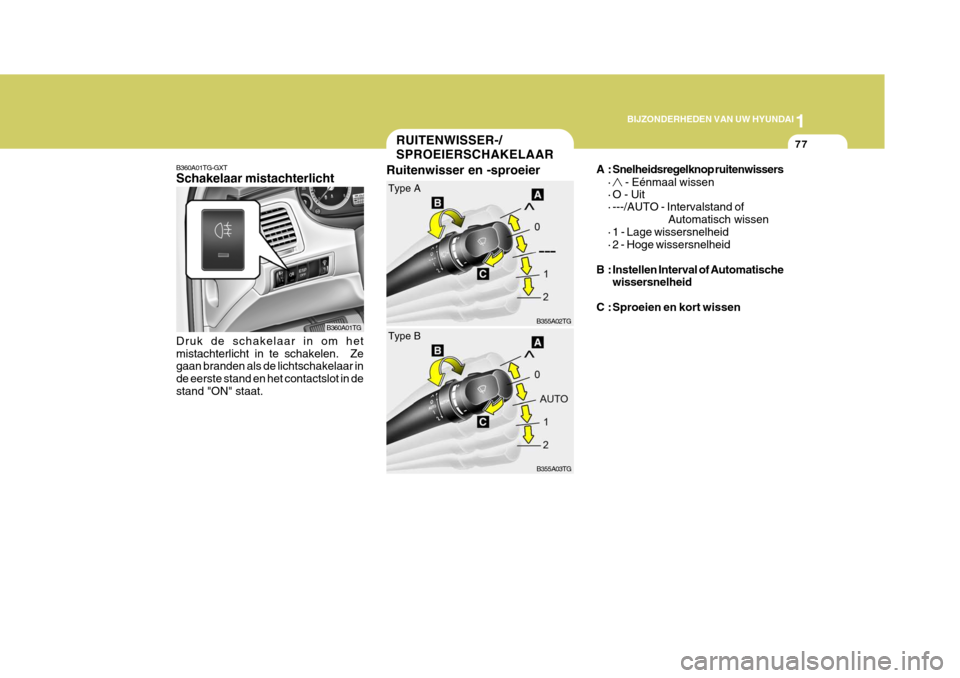

B360A01TG-GXT Schakelaar mistachterlicht Druk de schakelaar in om het mistachterlicht in te schakelen. Ze gaan branden als de lichtschakelaar in de eerste stand en het contactslot in destand "ON" staat. B360A01TG
RUITENWISSER-/ SPROEIERSCHAKELAAR
B355A02TG
Type A
B355A03TG
Type B A : Snelheidsregelknop ruitenwissers
·
- Eénmaal wissen
· O - Uit
· ---/AUTO - Intervalstand of
Automatisch wissen
· 1 - Lage wissersnelheid
· 2 - Hoge wissersnelheid
B : Instellen Interval of Automatische wissersnelheid
C : Sproeien en kort wissen
Ruitenwisser en -sproeier

1BIJZONDERHEDEN VAN UW HYUNDAI
78
B350A02TG
(A)
(B)
(C)

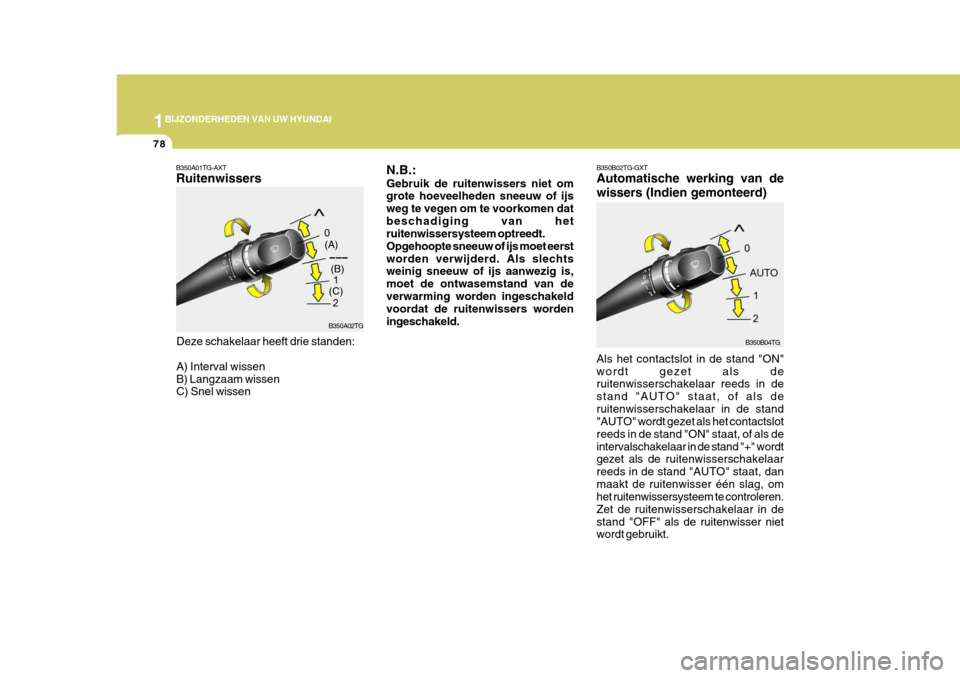

B350A01TG-AXT Ruitenwissers
Deze schakelaar heeft drie standen: A) Interval wissen B) Langzaam wissen C) Snel wissen B350B02TG-GXT Automatische werking van de wissers (Indien gemonteerd)
B350B04TG
Als het contactslot in de stand "ON" wordt gezet als de ruitenwisserschakelaar reeds in de stand "AUTO" staat, of als deruitenwisserschakelaar in de stand "AUTO" wordt gezet als het contactslot reeds in de stand "ON" staat, of als deintervalschakelaar in de stand "+" wordt
gezet als de ruitenwisserschakelaar
reeds in de stand "AUTO" staat, danmaakt de ruitenwisser één slag, om het ruitenwissersysteem te controleren. Zet de ruitenwisserschakelaar in de
stand "O FF" als de ruitenwisser niet
wordt gebruikt.
N.B.: Gebruik de ruitenwissers niet om grote hoeveelheden sneeuw of ijs weg te vegen om te voorkomen datbeschadiging van het ruitenwissersysteem optreedt. Opgehoopte sneeuw of ijs moet eerstworden verwijderd. Als slechts weinig sneeuw of ijs aanwezig is, moet de ontwasemstand van deverwarming worden ingeschakeld voordat de ruitenwissers worden ingeschakeld.
