Hyundai Azera 2011 Betriebsanleitung (in German)
Manufacturer: HYUNDAI, Model Year: 2011, Model line: Azera, Model: Hyundai Azera 2011Pages: 322, PDF Size: 38.73 MB
Page 181 of 322

1
EIGENSCHAFTEN DES HYUNDAI
169

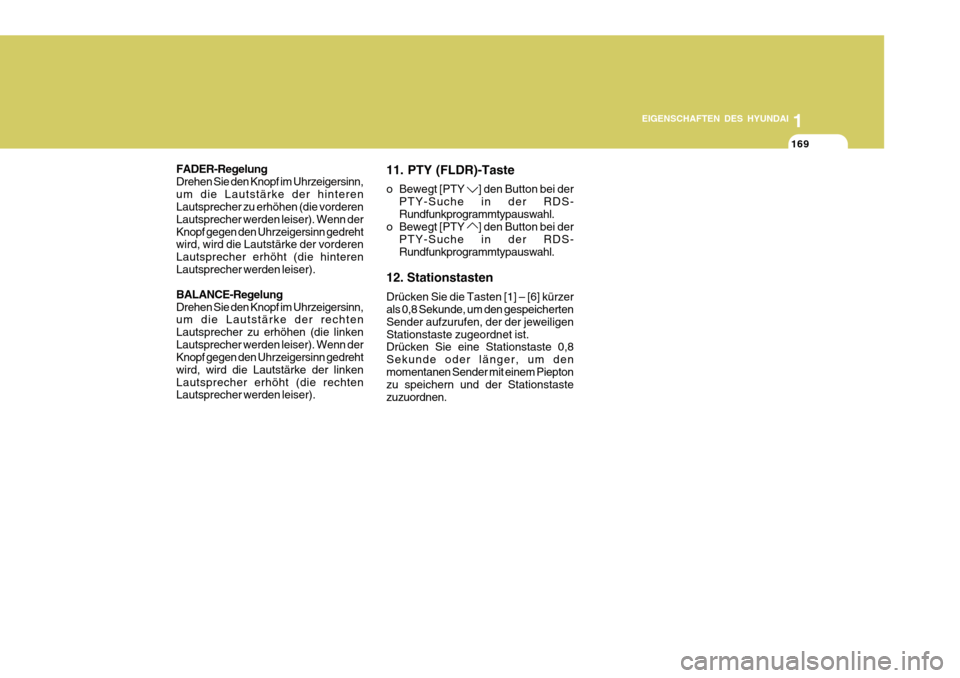

FADER-Regelung Drehen Sie den Knopf im Uhrzeigersinn,um die Lautstärke der hinteren Lautsprecher zu erhöhen (die vorderen Lautsprecher werden leiser). Wenn derKnopf gegen den Uhrzeigersinn gedreht wird, wird die Lautstärke der vorderen Lautsprecher erhöht (die hinterenLautsprecher werden leiser). BALANCE-Regelung Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke der rechten Lautsprecher zu erhöhen (die linkenLautsprecher werden leiser). Wenn der Knopf gegen den Uhrzeigersinn gedreht wird, wird die Lautstärke der linkenLautsprecher erhöht (die rechten Lautsprecher werden leiser). 11. PTY (FLDR)-Taste
o Bewegt [PTY
] den Button bei der
PTY-Suche in der RDS- Rundfunkprogrammtypauswahl.
o Bewegt [PTY
] den Button bei der
PTY-Suche in der RDS- Rundfunkprogrammtypauswahl.
12. Stationstasten Drücken Sie die Tasten [1] – [6] kürzer als 0,8 Sekunde, um den gespeicherten Sender aufzurufen, der der jeweiligenStationstaste zugeordnet ist. Drücken Sie eine Stationstaste 0,8 Sekunde oder länger, um denmomentanen Sender mit einem Piepton zu speichern und der Stationstaste zuzuordnen.
Page 182 of 322

1EIGENSCHAFTEN DES HYUNDAI
170

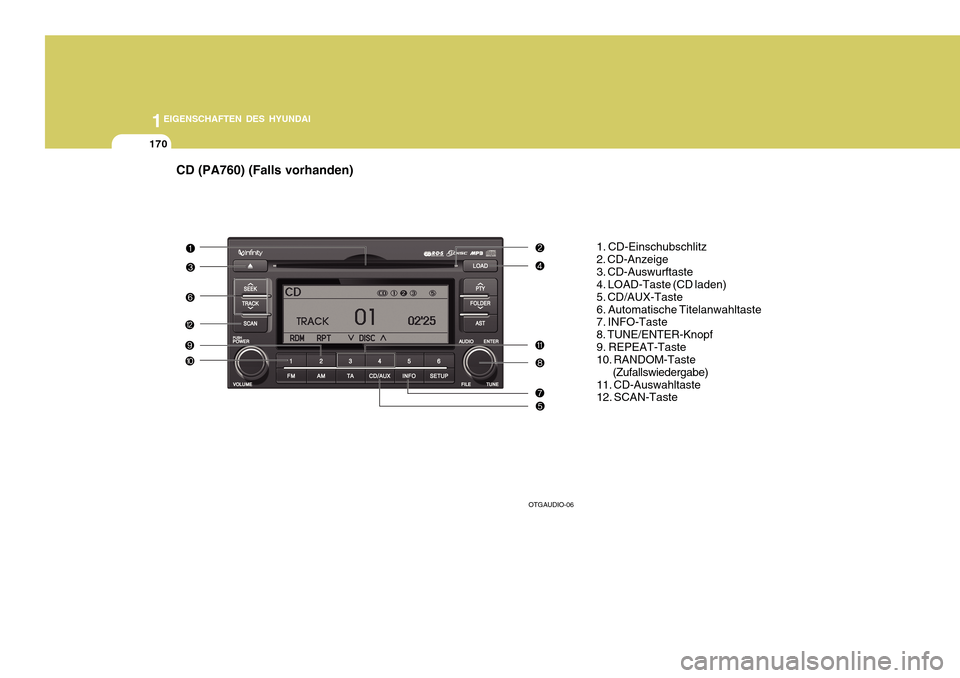

CD (PA760) (Falls vorhanden)
1. CD-Einschubschlitz 2. CD-Anzeige3. CD-Auswurftaste 4. LOAD-Taste (CD laden) 5. CD/AUX-Taste6. Automatische Titelanwahltaste 7. INFO-Taste 8. TUNE/ENTER-Knopf9. REPEAT-Taste 10. RANDOM-Taste(Zufallswiedergabe)
11. CD-Auswahltaste12. SCAN-Taste
OTGAUDIO-06
Page 183 of 322

1
EIGENSCHAFTEN DES HYUNDAI
171

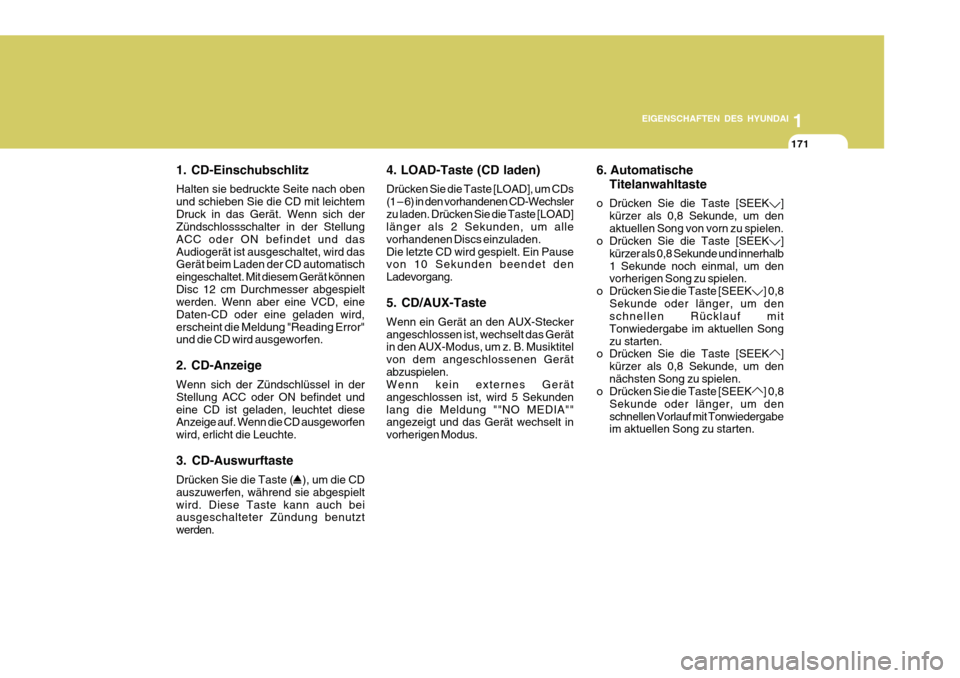

1. CD-Einschubschlitz Halten sie bedruckte Seite nach oben und schieben Sie die CD mit leichtemDruck in das Gerät. Wenn sich der Zündschlossschalter in der Stellung ACC oder ON befindet und dasAudiogerät ist ausgeschaltet, wird das Gerät beim Laden der CD automatisch eingeschaltet. Mit diesem Gerät könnenDisc 12 cm Durchmesser abgespielt werden. Wenn aber eine VCD, eine Daten-CD oder eine geladen wird,erscheint die Meldung "Reading Error" und die CD wird ausgeworfen. 2. CD-Anzeige Wenn sich der Zündschlüssel in der Stellung ACC oder ON befindet undeine CD ist geladen, leuchtet diese Anzeige auf. Wenn die CD ausgeworfen wird, erlicht die Leuchte. 3. CD-Auswurftaste Drücken Sie die Taste (
), um die CD
auszuwerfen, während sie abgespielt wird. Diese Taste kann auch bei ausgeschalteter Zündung benutzt werden. 4. LOAD-Taste (CD laden) Drücken Sie die Taste [LOAD], um CDs (1 – 6) in den vorhandenen CD-Wechslerzu laden. Drücken Sie die Taste [LOAD] länger als 2 Sekunden, um alle vorhandenen Discs einzuladen.Die letzte CD wird gespielt. Ein Pause von 10 Sekunden beendet den Ladevorgang. 5. CD/AUX-Taste Wenn ein Gerät an den AUX-Stecker angeschlossen ist, wechselt das Gerät in den AUX-Modus, um z. B. Musiktitel von dem angeschlossenen Gerätabzuspielen. Wenn kein externes Gerät angeschlossen ist, wird 5 Sekundenlang die Meldung ""NO MEDIA"" angezeigt und das Gerät wechselt in vorherigen Modus.
6. Automatische
Titelanwahltaste
o Drücken Sie die Taste [SEEK
]
kürzer als 0,8 Sekunde, um den aktuellen Song von vorn zu spielen.
o Drücken Sie die Taste [SEEK
]
kürzer als 0,8 Sekunde und innerhalb 1 Sekunde noch einmal, um den vorherigen Song zu spielen.
o Drücken Sie die Taste [SEEK
] 0,8
Sekunde oder länger, um den schnellen Rücklauf mit Tonwiedergabe im aktuellen Songzu starten.
o Drücken Sie die Taste [SEEK
]
kürzer als 0,8 Sekunde, um den nächsten Song zu spielen.
o Drücken Sie die Taste [SEEK
] 0,8
Sekunde oder länger, um den schnellen Vorlauf mit Tonwiedergabe im aktuellen Song zu starten.
Page 184 of 322

1EIGENSCHAFTEN DES HYUNDAI
172
7. INFO-Taste Zeigt die Informationen des aktuellen CD-Titels in der folgenden Reihenfolgean: DISC TITLE ➟DISC ARTIST ➟
TRACK TITLE ➟TRACK ARTIST ➟
TOTAL TRACK ➟Play Screen ➟DISC
TITLE ➟···.(Die Informationen werden
nicht angezeigt, wenn sie auf der CDnicht vorhanden sind.) 8. TUNE/ENTER-Knopf Drehen Sie den Knopf im Uhrzeigersinn, um die Songs nach dem aktuellen Song anzuzeigen.Drehen Sie den Knopf auch gegen den Uhrzeigersinn, um die Songs vor dem aktuellen Song anzuzeigen.Um einen angezeigten Song zu spielen, drücken sie den Knopf, um auf den Song zu springen und ihn abzuspielen. Drücken Sie den Modusknopf, um zwischen den Modi BASS, MIDDLE,TREBLE, FADER und BALANCE TUNE zu wechseln. Der gewählte Modus wird im Displayangezeigt. Nachdem Sie einen Modus gewählthaben, drehen Sie den Modusknopf imUhrzeigersinn oder gegen den Uhrzeigersinn.
o BASS-Regelung Drehen Sie den Knopf im Uhrzeigersinn, um die Bässe anzuheben und gegenden Uhrzeigersinn, um die Bässe zu reduzieren.
o MIDDLE-Regelung Drehen Sie den Knopf im Uhrzeigersinn, um die mittleren Frequenzen (MIDDLE)anzuheben und gegen den Uhrzeigersinn, um die mittleren Frequenzen zu reduzieren.
o TREBLE-Regelung Drehen Sie den Knopf im Uhrzeigersinn,um die hohen Frequenzen (TREBLE) anzuheben und gegen den Uhrzeigersinn, um die hohenFrequenzen zu reduzieren.
o FADER-RegelungDrehen Sie den Knopf im Uhrzeigersinn,um die Lautstärke der hinteren Lautsprecher zu erhöhen (die vorderen Lautsprecher werden leiser). Wenn derKnopf gegen den Uhrzeigersinn gedreht wird, wird die Lautstärke der vorderen Lautsprecher erhöht (die hinterenLautsprecher werden leiser).
o BALANCE-Regelung Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke der rechten Lautsprecher zu erhöhen (die linkenLautsprecher werden leiser). Wenn der Knopf gegen den Uhrzeigersinn gedreht wird, wird die Lautstärke der linkenLautsprecher erhöht (die rechten Lautsprecher werden leiser). 9. REPEAT-Taste Wiederholt den aktuellen Titel, wenn die Taste kürzer als 0,8 Sekunde gedrückt wird.Wiederholt den aktuellen Ordner, wenn die Taste 0,8 Sekunde oder länger gedrückt wird. (Wenn kein Ordnervorhanden ist, wird die gesamte CD wiederholt.)
Page 185 of 322

1
EIGENSCHAFTEN DES HYUNDAI
173

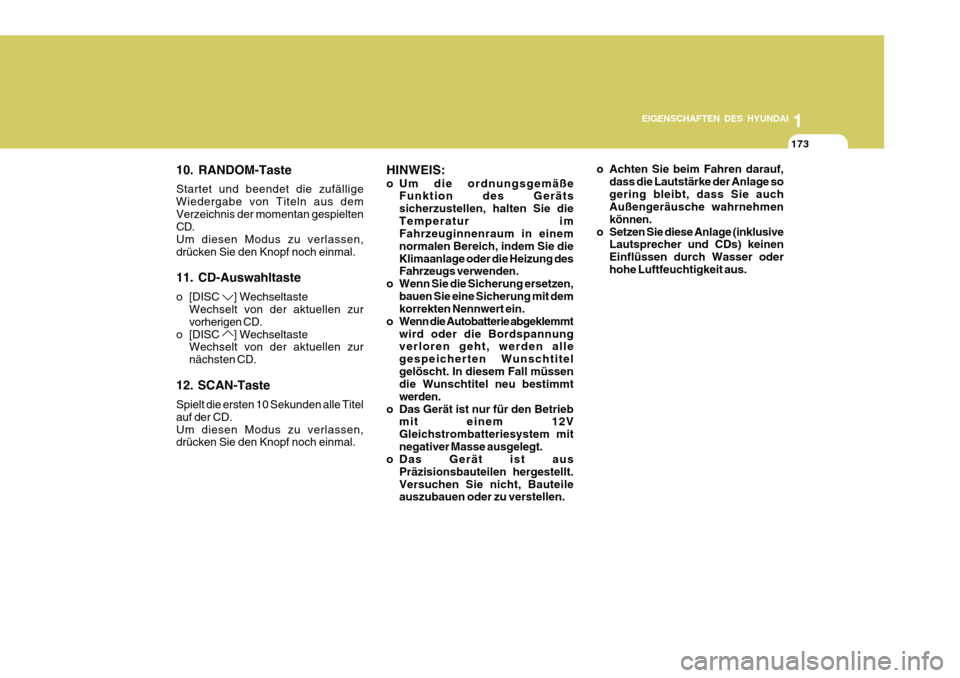

10. RANDOM-Taste Startet und beendet die zufällige Wiedergabe von Titeln aus demVerzeichnis der momentan gespielten CD. Um diesen Modus zu verlassen,drücken Sie den Knopf noch einmal. 11. CD-Auswahltaste
o [DISC
] Wechseltaste
Wechselt von der aktuellen zur vorherigen CD.
o [DISC
] Wechseltaste
Wechselt von der aktuellen zur nächsten CD.
12. SCAN-Taste Spielt die ersten 10 Sekunden alle Titel auf der CD.Um diesen Modus zu verlassen, drücken Sie den Knopf noch einmal. HINWEIS:
o Um die ordnungsgemäße
Funktion des Geräts sicherzustellen, halten Sie dieTemperatur im Fahrzeuginnenraum in einem normalen Bereich, indem Sie dieKlimaanlage oder die Heizung des Fahrzeugs verwenden.
o Wenn Sie die Sicherung ersetzen, bauen Sie eine Sicherung mit demkorrekten Nennwert ein.
o Wenn die Autobatterie abgeklemmt wird oder die Bordspannungverloren geht, werden alle gespeicherten Wunschtitelgelöscht. In diesem Fall müssen die Wunschtitel neu bestimmt werden.
o Das Gerät ist nur für den Betrieb mit einem 12VGleichstrombatteriesystem mitnegativer Masse ausgelegt.
o Das Gerät ist aus
Präzisionsbauteilen hergestellt.Versuchen Sie nicht, Bauteile auszubauen oder zu verstellen. o Achten Sie beim Fahren darauf,
dass die Lautstärke der Anlage so gering bleibt, dass Sie auch Außengeräusche wahrnehmen können.
o Setzen Sie diese Anlage (inklusive Lautsprecher und CDs) keinenEinflüssen durch Wasser oderhohe Luftfeuchtigkeit aus.
Page 186 of 322

1EIGENSCHAFTEN DES HYUNDAI
174

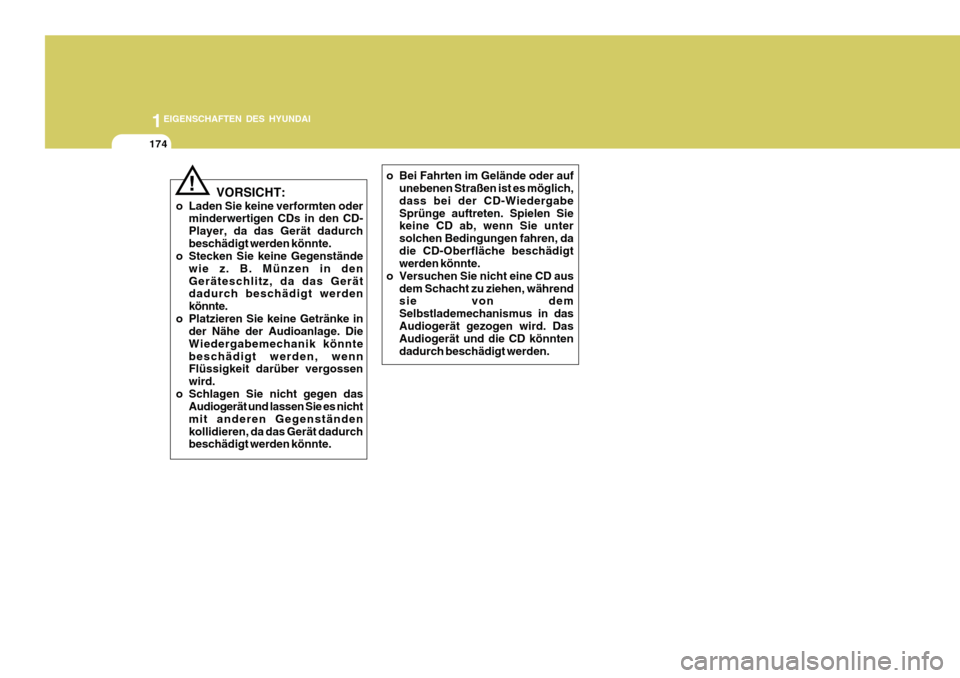

VORSICHT:
o Laden Sie keine verformten oder minderwertigen CDs in den CD- Player, da das Gerät dadurchbeschädigt werden könnte.
o Stecken Sie keine Gegenstände
wie z. B. Münzen in denGeräteschlitz, da das Gerät dadurch beschädigt werden könnte.
o Platzieren Sie keine Getränke in der Nähe der Audioanlage. DieWiedergabemechanik könntebeschädigt werden, wenn Flüssigkeit darüber vergossen wird.
o Schlagen Sie nicht gegen das Audiogerät und lassen Sie es nichtmit anderen Gegenständenkollidieren, da das Gerät dadurch beschädigt werden könnte.! o Bei Fahrten im Gelände oder auf
unebenen Straßen ist es möglich, dass bei der CD-WiedergabeSprünge auftreten. Spielen Sie keine CD ab, wenn Sie unter solchen Bedingungen fahren, dadie CD-Oberfläche beschädigt werden könnte.
o Versuchen Sie nicht eine CD aus
dem Schacht zu ziehen, währendsie von dem Selbstlademechanismus in dasAudiogerät gezogen wird. Das Audiogerät und die CD könnten dadurch beschädigt werden.
Page 187 of 322

1
EIGENSCHAFTEN DES HYUNDAI
175

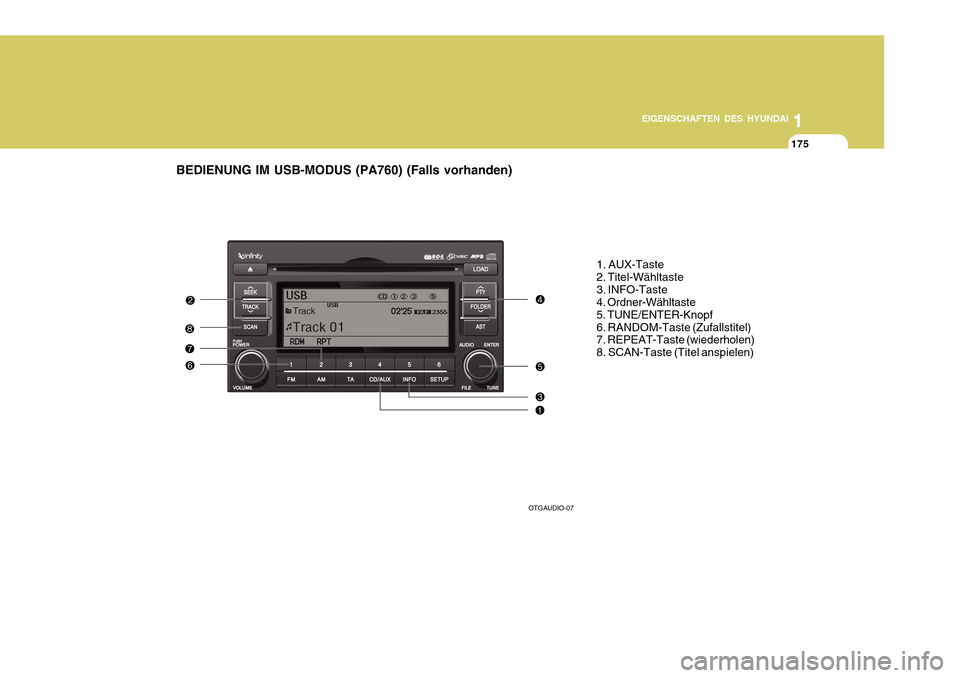

BEDIENUNG IM USB-MODUS (PA760) (Falls vorhanden)
1. AUX-Taste 2. Titel-Wähltaste3. INFO-Taste 4. Ordner-Wähltaste 5. TUNE/ENTER-Knopf6. RANDOM-Taste (Zufallstitel) 7. REPEAT-Taste (wiederholen) 8. SCAN-Taste (Titel anspielen)
OTGAUDIO-07
Page 188 of 322

1EIGENSCHAFTEN DES HYUNDAI
176

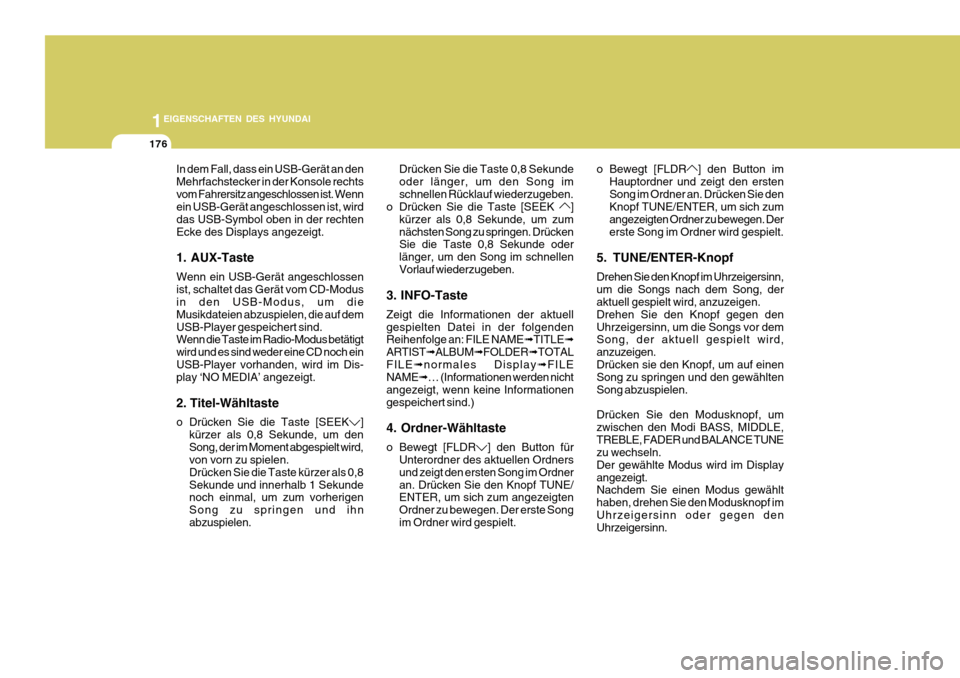

In dem Fall, dass ein USB-Gerät an den Mehrfachstecker in der Konsole rechtsvom Fahrersitz angeschlossen ist. Wenn ein USB-Gerät angeschlossen ist, wird das USB-Symbol oben in der rechtenEcke des Displays angezeigt. 1. AUX-Taste Wenn ein USB-Gerät angeschlossen ist, schaltet das Gerät vom CD-Modus in den USB-Modus, um die Musikdateien abzuspielen, die auf demUSB-Player gespeichert sind. Wenn die Taste im Radio-Modus betätigt wird und es sind weder eine CD noch einUSB-Player vorhanden, wird im Dis- play ‘NO MEDIA’ angezeigt. 2. Titel-Wähltaste
o Drücken Sie die Taste [SEEK
]
kürzer als 0,8 Sekunde, um den Song, der im Moment abgespielt wird, von vorn zu spielen. Drücken Sie die Taste kürzer als 0,8Sekunde und innerhalb 1 Sekunde noch einmal, um zum vorherigen Song zu springen und ihnabzuspielen. Drücken Sie die Taste 0,8 Sekundeoder länger, um den Song imschnellen Rücklauf wiederzugeben.
o Drücken Sie die Taste [SEEK
]
kürzer als 0,8 Sekunde, um zum nächsten Song zu springen. Drücken Sie die Taste 0,8 Sekunde oder länger, um den Song im schnellenVorlauf wiederzugeben.
3. INFO-Taste Zeigt die Informationen der aktuell gespielten Datei in der folgenden Reihenfolge an: FILE NAME ➟TITLE ➟
ARTIST ➟ALBUM ➟FOLDER ➟TOTAL
FILE ➟normales Display ➟FILE
NAME ➟… (Informationen werden nicht
angezeigt, wenn keine Informationen gespeichert sind.) 4. Ordner-Wähltaste
o Bewegt [FLDR
] den Button für
Unterordner des aktuellen Ordners und zeigt den ersten Song im Ordneran. Drücken Sie den Knopf TUNE/ ENTER, um sich zum angezeigten Ordner zu bewegen. Der erste Songim Ordner wird gespielt. o Bewegt [FLDR
] den Button im
Hauptordner und zeigt den ersten Song im Ordner an. Drücken Sie den Knopf TUNE/ENTER, um sich zum angezeigten Ordner zu bewegen. Dererste Song im Ordner wird gespielt.
5. TUNE/ENTER-Knopf Drehen Sie den Knopf im Uhrzeigersinn, um die Songs nach dem Song, der aktuell gespielt wird, anzuzeigen. Drehen Sie den Knopf gegen denUhrzeigersinn, um die Songs vor dem Song, der aktuell gespielt wird, anzuzeigen.Drücken sie den Knopf, um auf einen Song zu springen und den gewählten Song abzuspielen. Drücken Sie den Modusknopf, um zwischen den Modi BASS, MIDDLE,TREBLE, FADER und BALANCE TUNE zu wechseln. Der gewählte Modus wird im Displayangezeigt. Nachdem Sie einen Modus gewählt haben, drehen Sie den Modusknopf imUhrzeigersinn oder gegen den Uhrzeigersinn.
Page 189 of 322

1
EIGENSCHAFTEN DES HYUNDAI
177
o BASS-Regelung Drehen Sie den Knopf im Uhrzeigersinn,um die Bässe anzuheben und gegen den Uhrzeigersinn, um die Bässe zu reduzieren.
o MIDDLE-Regelung Drehen Sie den Knopf im Uhrzeigersinn,um die mittleren Frequenzen (MIDDLE) anzuheben und gegen den Uhrzeigersinn, um die mittlerenFrequenzen zu reduzieren.
o TREBLE-Regelung Drehen Sie den Knopf im Uhrzeigersinn, um die hohen Frequenzen (TREBLE) anzuheben und gegen denUhrzeigersinn, um die hohen Frequenzen zu reduzieren.
o FADER-Regelung Drehen Sie den Knopf im Uhrzeigersinn, um die Lautstärke der hinterenLautsprecher zu erhöhen (die vorderen Lautsprecher werden leiser). Wenn der Knopf gegen den Uhrzeigersinn gedrehtwird, wird die Lautstärke der vorderen Lautsprecher erhöht (die hinteren Lautsprecher werden leiser). o BALANCE-RegelungDrehen Sie den Knopf im Uhrzeigersinn,um die Lautstärke der rechten Lautsprecher zu erhöhen (die linken Lautsprecher werden leiser). Wenn derKnopf gegen den Uhrzeigersinn gedreht wird, wird die Lautstärke der linken Lautsprecher erhöht (die rechtenLautsprecher werden leiser). 6. RANDOM-Taste Drücken Sie die Taste kürzer als 0,8 Sekunde, um die Zufallswiedergabe von Songs in dem aktuellen Ordner zu starten oder zu stoppen.Drücken Sie die Taste länger als 0,8 Sekunde, um alle Songs im USB-Player in zufälliger Reihenfolge wiederzugeben.Drücken Sie die Taste nochmals, um diesen Modus zu verlassen.
7. REPEAT-Taste Drücken Sie die Taste kürzer als 0,8 Sekunde, um den Song, der momentangespielt wird, zu wiederholen. Drücken Sie die Taste länger als 0,8 Sekunde, um alle Songs im USB-Playerzu wiederholen. 8. SCAN-Taste Spielt die ersten 10 Sekunden alle Titel im USB-Player. Drücken Sie die Taste nochmals, umden Anspielmodus zu verlassen.
Page 190 of 322

1EIGENSCHAFTEN DES HYUNDAI
178

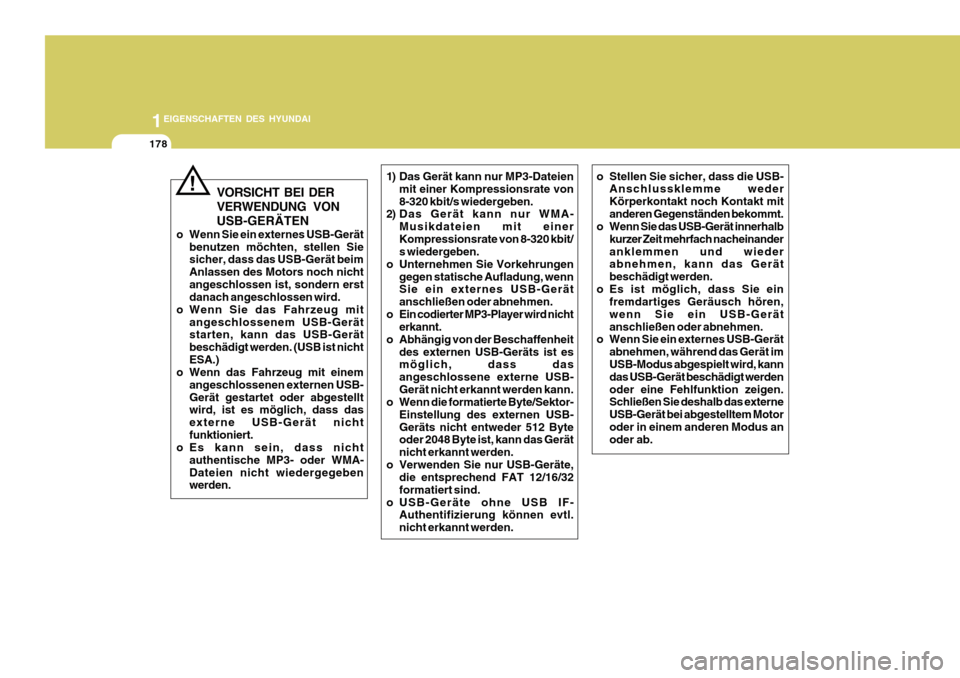

VORSICHT BEI DER VERWENDUNG VONUSB-GERÄTEN
o Wenn Sie ein externes USB-Gerät benutzen möchten, stellen Sie sicher, dass das USB-Gerät beim Anlassen des Motors noch nichtangeschlossen ist, sondern erst danach angeschlossen wird.
o Wenn Sie das Fahrzeug mit angeschlossenem USB-Gerätstarten, kann das USB-Gerät beschädigt werden. (USB ist nichtESA.)
o Wenn das Fahrzeug mit einem
angeschlossenen externen USB-Gerät gestartet oder abgestellt wird, ist es möglich, dass das externe USB-Gerät nichtfunktioniert.
o Es kann sein, dass nicht
authentische MP3- oder WMA-Dateien nicht wiedergegeben werden.
!1) Das Gerät kann nur MP3-Dateienmit einer Kompressionsrate von 8-320 kbit/s wiedergeben.
2) Das Gerät kann nur WMA-
Musikdateien mit einerKompressionsrate von 8-320 kbit/ s wiedergeben.
o Unternehmen Sie Vorkehrungen
gegen statische Aufladung, wennSie ein externes USB-Gerät anschließen oder abnehmen.
o Ein codierter MP3-Player wird nicht erkannt.
o Abhängig von der Beschaffenheit
des externen USB-Geräts ist es möglich, dass das angeschlossene externe USB-Gerät nicht erkannt werden kann.
o Wenn die formatierte Byte/Sektor-
Einstellung des externen USB-Geräts nicht entweder 512 Byte oder 2048 Byte ist, kann das Gerät nicht erkannt werden.
o Verwenden Sie nur USB-Geräte, die entsprechend FAT 12/16/32formatiert sind.
o USB-Geräte ohne USB IF- Authentifizierung können evtl.nicht erkannt werden. o Stellen Sie sicher, dass die USB-
Anschlussklemme wederKörperkontakt noch Kontakt mitanderen Gegenständen bekommt.
o Wenn Sie das USB-Gerät innerhalb
kurzer Zeit mehrfach nacheinanderanklemmen und wieder abnehmen, kann das Gerät beschädigt werden.
o Es ist möglich, dass Sie ein fremdartiges Geräusch hören,wenn Sie ein USB-Gerätanschließen oder abnehmen.
o Wenn Sie ein externes USB-Gerät
abnehmen, während das Gerät im USB-Modus abgespielt wird, kann das USB-Gerät beschädigt werdenoder eine Fehlfunktion zeigen. Schließen Sie deshalb das externe USB-Gerät bei abgestelltem Motoroder in einem anderen Modus an oder ab.
