Hyundai Azera 2011 Betriebsanleitung (in German)

1
EIGENSCHAFTEN DES HYUNDAI
139

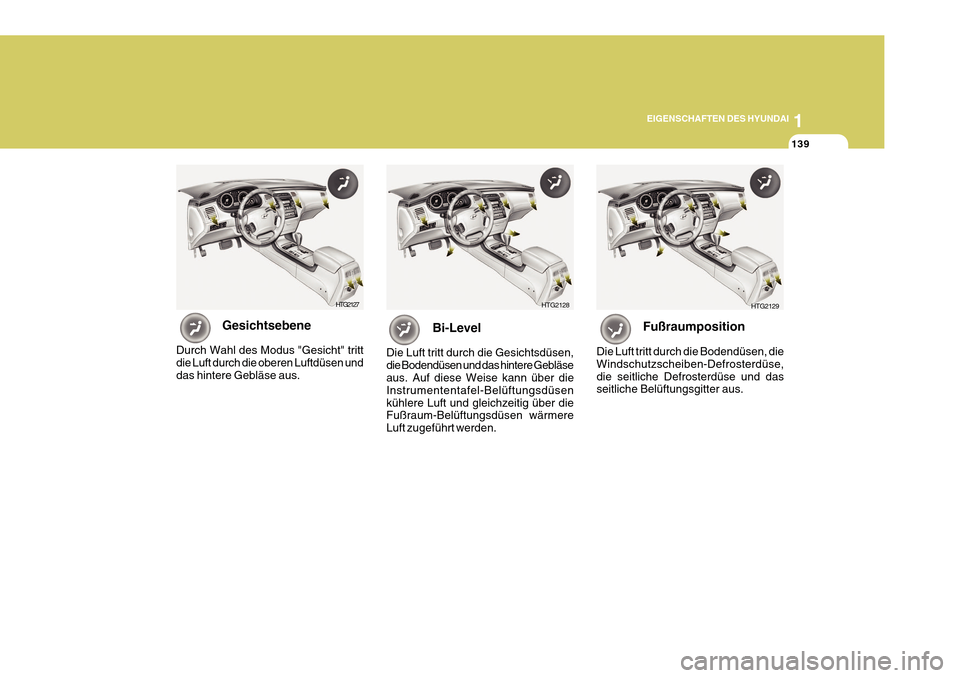

Fußraumposition
Die Luft tritt durch die Bodendüsen, die Windschutzscheiben-Defrosterdüse,die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. HTG2129
Gesichtsebene
Durch Wahl des Modus "Gesicht" tritt die Luft durch die oberen Luftdüsen und das hintere Gebläse aus.
Bi-Level
Die Luft tritt durch die Gesichtsdüsen, die Bodendüsen und das hintere Gebläse
aus. Auf diese Weise kann über die Instrumententafel-Belüftungsdüsenkühlere Luft und gleichzeitig über die Fußraum-Belüftungsdüsen wärmere Luft zugeführt werden. HTG2128
HTG2127

1EIGENSCHAFTEN DES HYUNDAI
140

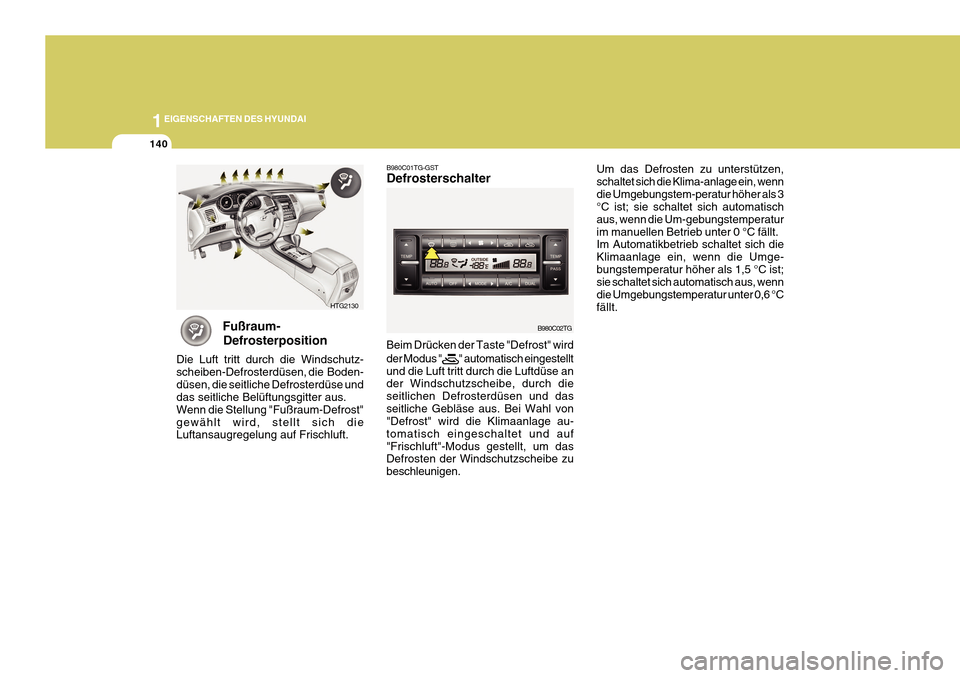

Fußraum-
Defrosterposition
Die Luft tritt durch die Windschutz- scheiben-Defrosterdüsen, die Boden-düsen, die seitliche Defrosterdüse und das seitliche Belüftungsgitter aus. Wenn die Stellung "Fußraum-Defrost"gewählt wird, stellt sich die Luftansaugregelung auf Frischluft. HTG2130
B980C01TG-GST Defrosterschalter
Beim Drücken der Taste "Defrost" wird der Modus "
" automatisch eingestellt
und die Luft tritt durch die Luftdüse an der Windschutzscheibe, durch die seitlichen Defrosterdüsen und dasseitliche Gebläse aus. Bei Wahl von "Defrost" wird die Klimaanlage au- tomatisch eingeschaltet und auf"Frischluft"-Modus gestellt, um das Defrosten der Windschutzscheibe zu beschleunigen. B980C02TG
Um das Defrosten zu unterstützen, schaltet sich die Klima-anlage ein, wenndie Umgebungstem-peratur höher als 3 °C ist; sie schaltet sich automatisch aus, wenn die Um-gebungstemperaturim manuellen Betrieb unter 0 °C fällt. Im Automatikbetrieb schaltet sich die Klimaanlage ein, wenn die Umge-bungstemperatur höher als 1,5 °C ist; sie schaltet sich automatisch aus, wenn die Umgebungstemperatur unter 0,6 °Cfällt.

1
EIGENSCHAFTEN DES HYUNDAI
141
HINWEIS: Wenn die Klimaanlage ständig in der Position Boden/Defrost ( ) oder Defrost ( ) betrieben wird, kanndies durch den Tempera
-
turunterschied zu einem Beschlagen der Windschutzschei ben-Außenseite
führen. Zu diesem Zeitpunkt den Luftstromhebel auf Gesichtshöhe
( ) und die Lüftergeschwindigkeitauf Niedrig stellen.

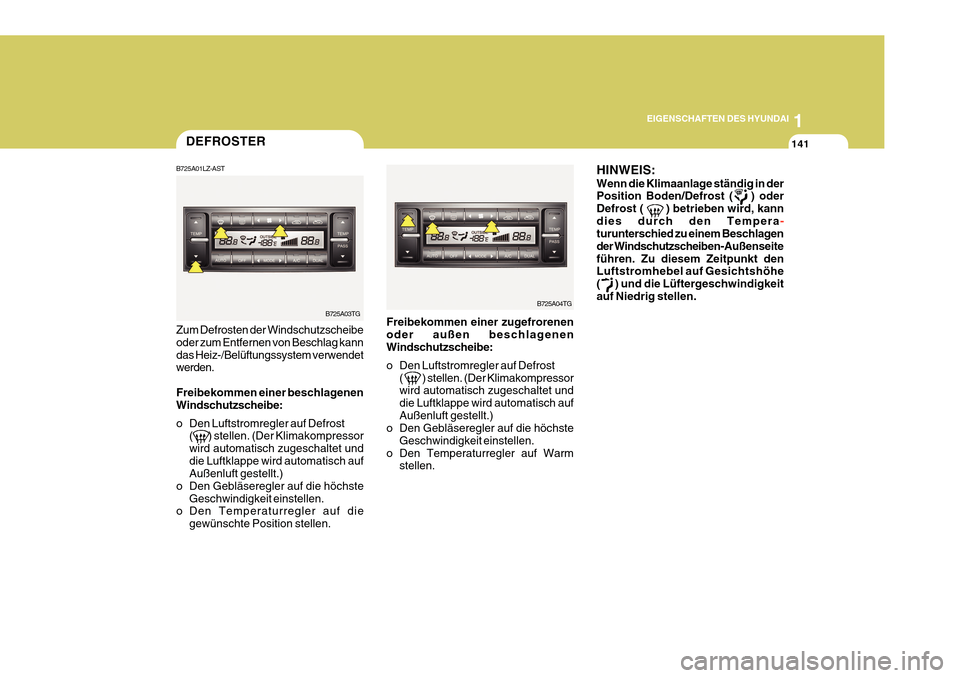

DEFROSTER
B725A01LZ-AST Zum Defrosten der Windschutzscheibe oder zum Entfernen von Beschlag kanndas Heiz-/Belüftungssystem verwendet werden. Freibekommen einer beschlagenen Windschutzscheibe:
o Den Luftstromregler auf Defrost ( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet unddie Luftklappe wird automatisch auf Außenluft gestellt.)
o Den Gebläseregler auf die höchste
Geschwindigkeit einstellen.
o Den Temperaturregler auf die
gewünschte Position stellen. B725A03TG
B725A04TG
Freibekommen einer zugefrorenen oder außen beschlagenenWindschutzscheibe:
o Den Luftstromregler auf Defrost
( ) stellen. (Der Klimakompressor wird automatisch zugeschaltet und die Luftklappe wird automatisch aufAußenluft gestellt.)
o Den Gebläseregler auf die höchste
Geschwindigkeit einstellen.
o Den Temperaturregler auf Warm stellen.

1EIGENSCHAFTEN DES HYUNDAI
142

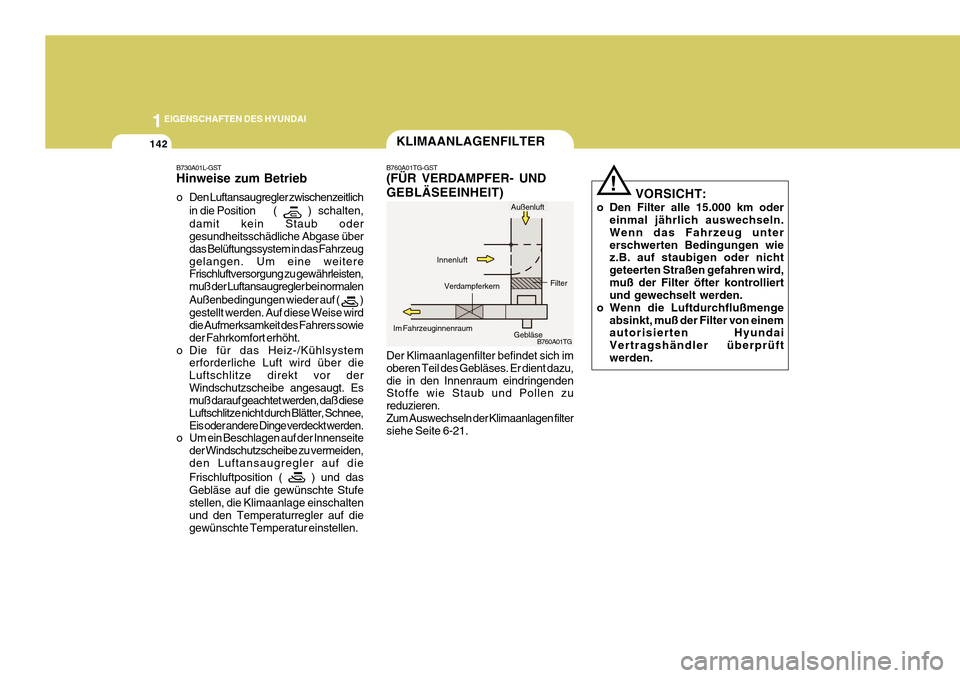

B730A01L-GST Hinweise zum Betrieb
o Den Luftansaugregler zwischenzeitlichin die Position (
) schalten,
damit kein Staub oder gesundheitsschädliche Abgase über das Belüftungssystem in das Fahrzeuggelangen. Um eine weitere Frischluftversorgung zu gewährleisten, muß der Luftansaugregler bei normalen
Außenbedingungen wieder auf (
)
gestellt werden. Auf diese Weise wird die Aufmerksamkeit des Fahrers sowie der Fahrkomfort erhöht.
o Die für das Heiz-/Kühlsystem erforderliche Luft wird über dieLuftschlitze direkt vor derWindschutzscheibe angesaugt. Es muß darauf geachtet werden, daß diese Luftschlitze nicht durch Blätter, Schnee,Eis oder andere Dinge verdeckt werden.
o Um ein Beschlagen auf der Innenseite
der Windschutzscheibe zu vermeiden,den Luftansaugregler auf die Frischluftposition (
) und das
Gebläse auf die gewünschte Stufe stellen, die Klimaanlage einschaltenund den Temperaturregler auf die gewünschte Temperatur einstellen.
KLIMAANLAGENFILTER
B760A01TG
B760A01TG-GST (FÜR VERDAMPFER- UND GEBLÄSEEINHEIT) Der Klimaanlagenfilter befindet sich im oberen Teil des Gebläses. Er dient dazu,die in den Innenraum eindringenden Stoffe wie Staub und Pollen zu reduzieren.Zum Auswechseln der Klimaanlagen filter siehe Seite 6-21.
Im Fahrzeuginnenraum
Innenluft
Gebläse
Verdampferkern
Filter
Außenluft VORSICHT:
o Den Filter alle 15.000 km oder einmal jährlich auswechseln. Wenn das Fahrzeug untererschwerten Bedingungen wie z.B. auf staubigen oder nicht geteerten Straßen gefahren wird,muß der Filter öfter kontrolliert und gewechselt werden.
o Wenn die Luftdurchflußmenge absinkt, muß der Filter von einemautorisierten Hyundai Vertragshändler überprüftwerden.
!

1
EIGENSCHAFTEN DES HYUNDAI

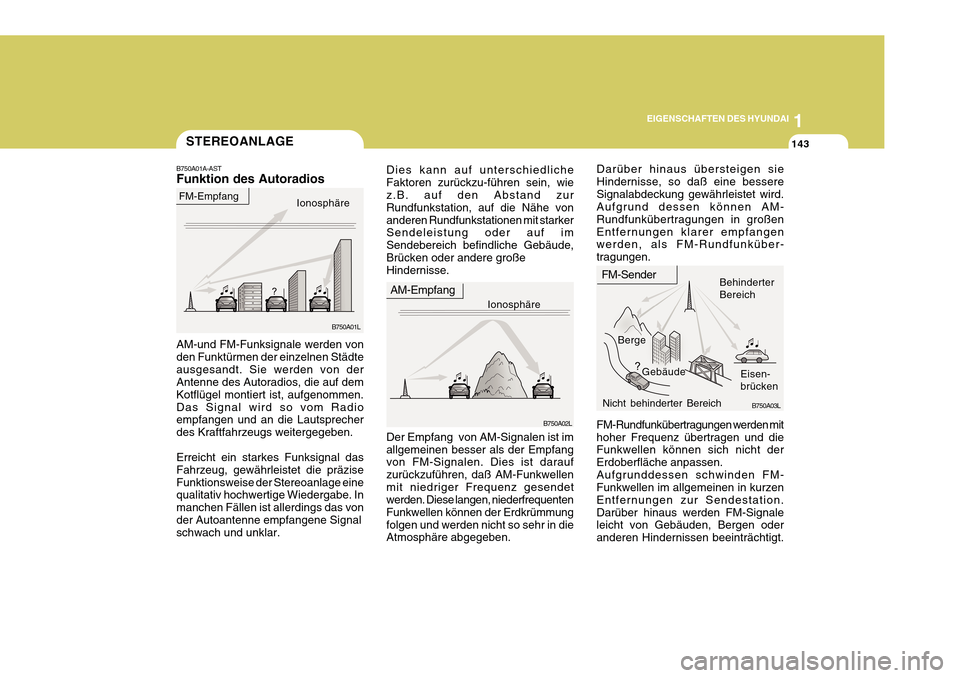

143STEREOANLAGE
B750A02L
AM-Empfang
Ionosphäre
AM-und FM-Funksignale werden von den Funktürmen der einzelnen Städteausgesandt. Sie werden von der Antenne des Autoradios, die auf dem Kotflügel montiert ist, aufgenommen.Das Signal wird so vom Radio empfangen und an die Lautsprecher des Kraftfahrzeugs weitergegeben. Erreicht ein starkes Funksignal das Fahrzeug, gewährleistet die präziseFunktionsweise der Stereoanlage eine qualitativ hochwertige Wiedergabe. In manchen Fällen ist allerdings das vonder Autoantenne empfangene Signal schwach und unklar. Der Empfang von AM-Signalen ist im allgemeinen besser als der Empfang von FM-Signalen. Dies ist darauf zurückzuführen, daß AM-Funkwellenmit nied
riger Frequenz gesendet
werden. Diese langen, niederfrequentenFunkwellen können der Erdkrümmungfolgen und werden nicht so sehr in die Atmosphäre abgegeben.
B750A01A-AST Funktion des Autoradios
Ionosphäre
FM-Empfang
Dies kann auf unterschiedliche Faktoren zurückzu-führen sein, wie z.B. auf den Abstand zur Rundfunkstation, auf die Nähe vonanderen Rundfunkstationen mit starker Sendeleistung oder auf im Sendebereich befindliche Gebäude,Brücken oder andere große Hindernisse.
B750A01L
FM-Sender
Berge Gebäude Behinderter Bereich
Eisen-brücken
Nicht behinderter Bereich
FM-Rundfunkübertragungen werden mit hoher Frequenz übertragen und die Funkwellen können sich nicht der Erdoberfläche anpassen.Aufgrunddessen schwinden FM- Funkwellen im allgemeinen in kurzen Entfernungen zur Sendestation.Darüber hinaus werden FM-Signale leicht von Gebäuden, Bergen oder anderen Hindernissen beeinträchtigt. B750A03L
Darüber hinaus übersteigen sieHindernisse, so daß eine bessereSignalabdeckung gewährleistet wird. Aufgrund dessen können AM- Rundfunkübertragungen in großenEntfernungen klarer empfangen werden, als FM-Rundfunküber- tragungen.

1EIGENSCHAFTEN DES HYUNDAI
144

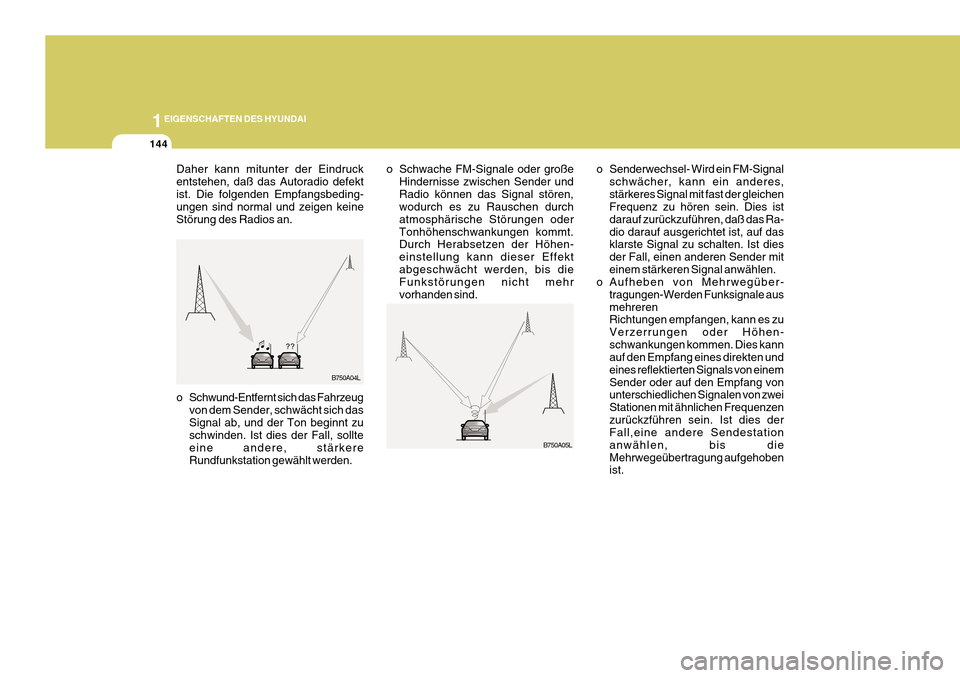

o Senderwechsel- Wird ein FM-Signalschwächer, kann ein anderes, stärkeres Signal mit fast der gleichen Frequenz zu hören sein. Dies ist darauf zurückzuführen, daß das Ra-dio darauf ausgerichtet ist, auf das klarste Signal zu schalten. Ist dies der Fall, einen anderen Sender miteinem stärkeren Signal anwählen.
o Aufheben von Mehrwegüber-
tragungen-Werden Funksignale ausmehreren Richtungen empfangen, kann es zu Verzerrungen oder Höhen-schwankungen kommen. Dies kann auf den Empfang eines direkten und eines reflektierten Signals von einemSender oder auf den Empfang von unterschiedlichen Signalen von zwei
Stationen mit ähnlichen Frequenzen
zurückzführen sein. Ist dies der
Fall,eine andere Sendestationanwählen, bis dieMehrwegeübertragung aufgehoben ist.
Daher kann mitunter der Eindruck entstehen, daß das Autoradio defektist. Die folgenden Empfangsbeding- ungen sind normal und zeigen keine Störung des Radios an.
o Schwund-Entfernt sich das Fahrzeug
von dem Sender, schwächt sich das Signal ab, und der Ton beginnt zu schwinden. Ist dies der Fall, sollte eine andere, stärkereRundfunkstation gewählt werden. B750A04L
B750A05L
o Schwache FM-Signale oder große
Hindernisse zwischen Sender und Radio können das Signal stören, wodurch es zu Rauschen durch atmosphärische Störungen oderTonhöhenschwankungen kommt. Durch Herabsetzen der Höhen- einstellung kann dieser Effektabgeschwächt werden, bis die Funkstörungen nicht mehr vorhanden sind.

1
EIGENSCHAFTEN DES HYUNDAI

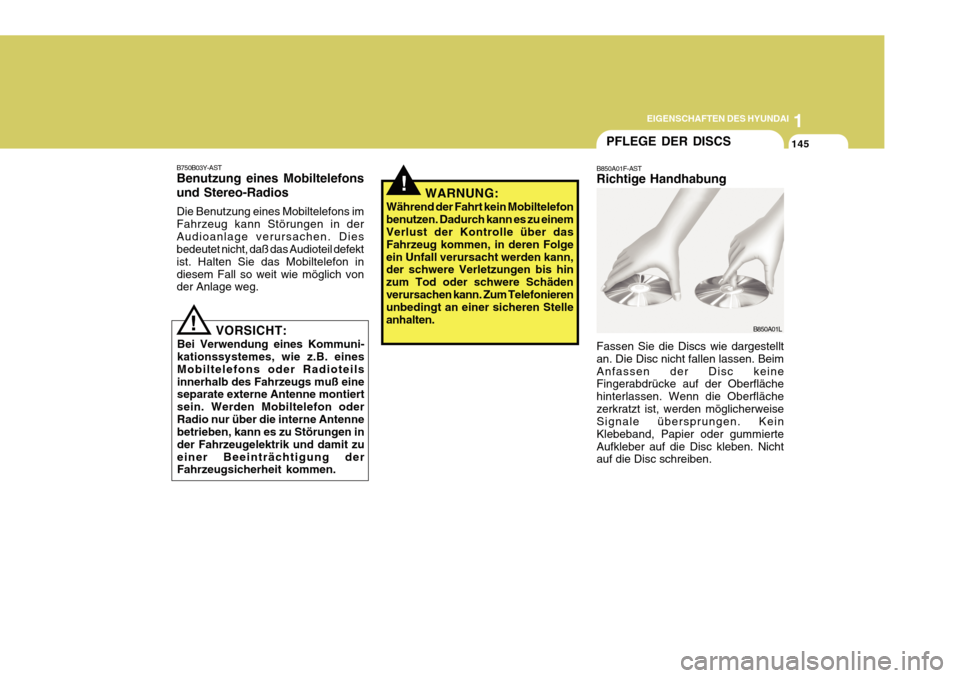

145PFLEGE DER DISCS
B850A01F-AST Richtige Handhabung Fassen Sie die Discs wie dargestellt an. Die Disc nicht fallen lassen. BeimAnfassen der Disc keine Fingerabdrücke auf der Oberfläche hinterlassen. Wenn die Oberflächezerkratzt ist, werden möglicherweise Signale übersprungen. Kein Klebeband, Papier oder gummierteAufkleber auf die Disc kleben. Nicht auf die Disc schreiben.
B850A01L
!
B750B03Y-AST Benutzung eines Mobiltelefons und Stereo-Radios Die Benutzung eines Mobiltelefons im Fahrzeug kann Störungen in derAudioanlage verursachen. Dies bedeutet nicht, daß das Audioteil defekt ist. Halten Sie das Mobiltelefon indiesem Fall so weit wie möglich von der Anlage weg.
VORSICHT:
Bei Verwendung eines Kommuni-kationssystemes, wie z.B. eines Mobiltelefons oder Radioteilsinnerhalb des Fahrzeugs muß eine separate externe Antenne montiert sein. Werden Mobiltelefon oderRadio nur über die interne Antenne betrieben, kann es zu Störungen in der Fahrzeugelektrik und damit zueiner Beeinträchtigung der Fahrzeugsicherheit kommen. WARNUNG:
Während der Fahrt kein Mobiltelefon benutzen. Dadurch kann es zu einem Verlust der Kontrolle über das Fahrzeug kommen, in deren Folgeein Unfall verursacht werden kann, der schwere Verletzungen bis hin zum Tod oder schwere Schädenverursachen kann. Zum Telefonieren unbedingt an einer sicheren Stelle anhalten.
!

1EIGENSCHAFTEN DES HYUNDAI
146

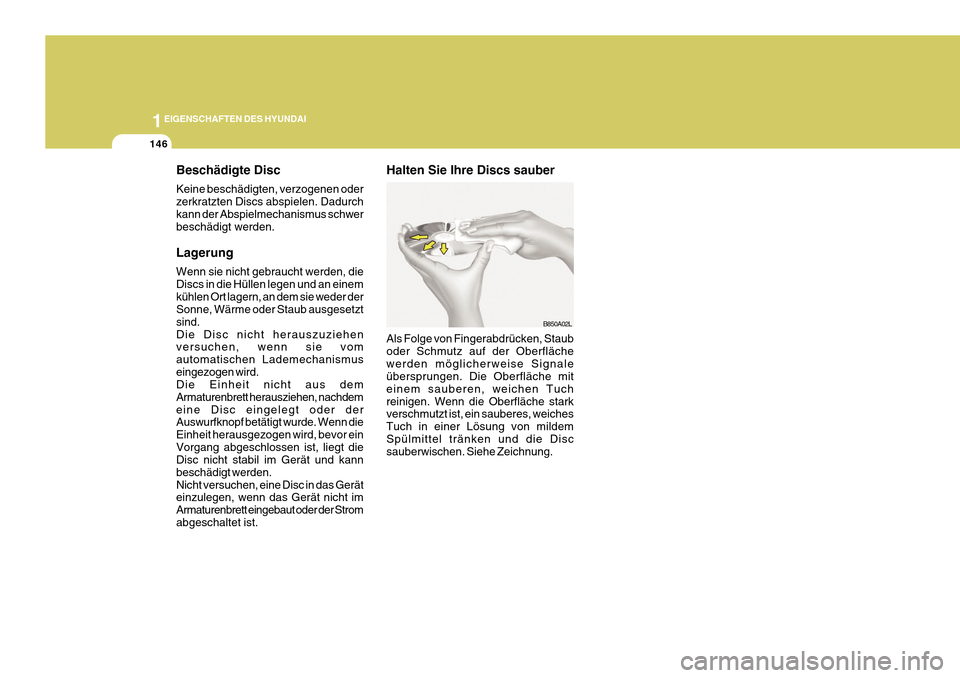

Beschädigte Disc Keine beschädigten, verzogenen oder zerkratzten Discs abspielen. Dadurchkann der Abspielmechanismus schwer beschädigt werden. Lagerung Wenn sie nicht gebraucht werden, die Discs in die Hüllen legen und an einemkühlen Ort lagern, an dem sie weder der Sonne, Wärme oder Staub ausgesetzt sind.Die Disc nicht herauszuziehen versuchen, wenn sie vom automatischen Lademechanismuseingezogen wird. Die Einheit nicht aus dem Armaturenbrett herausziehen, nachdemeine Disc eingelegt oder der Auswurfknopf betätigt wurde. Wenn die Einheit herausgezogen wird, bevor einVorgang abgeschlossen ist, liegt die Disc nicht stabil im Gerät und kann beschädigt werden.Nicht versuchen, eine Disc in das Gerät einzulegen, wenn das Gerät nicht im Armaturenbrett eingebaut oder der Stromabgeschaltet ist.
B850A02L
Als Folge von Fingerabdrücken, Staub oder Schmutz auf der Oberflächewerden möglicherweise Signale übersprungen. Die Oberfläche mit einem sauberen, weichen Tuchreinigen. Wenn die Oberfläche stark verschmutzt ist, ein sauberes, weiches Tuch in einer Lösung von mildemSpülmittel tränken und die Disc sauberwischen. Siehe Zeichnung.
Halten Sie Ihre Discs sauber

1
EIGENSCHAFTEN DES HYUNDAI
147
VORSICHT:
o Die Heckscheibe darf von innen nicht mit einem Reinigungsmittel gereinigt werden, dasSchleifpartikel enthält, und Schmutzablagerungen dürfen auch nicht mit einem Schaberentfernt werden. Andernfalls können die Antennenbauteile beschädigt werden.
o Keine Metallbeschichtung wie z.B. Ni, Cd. usw. hinzufügen.Dadurch kann der Empfang vonUKW- und Mittelwellensignalen gestört werden.
!

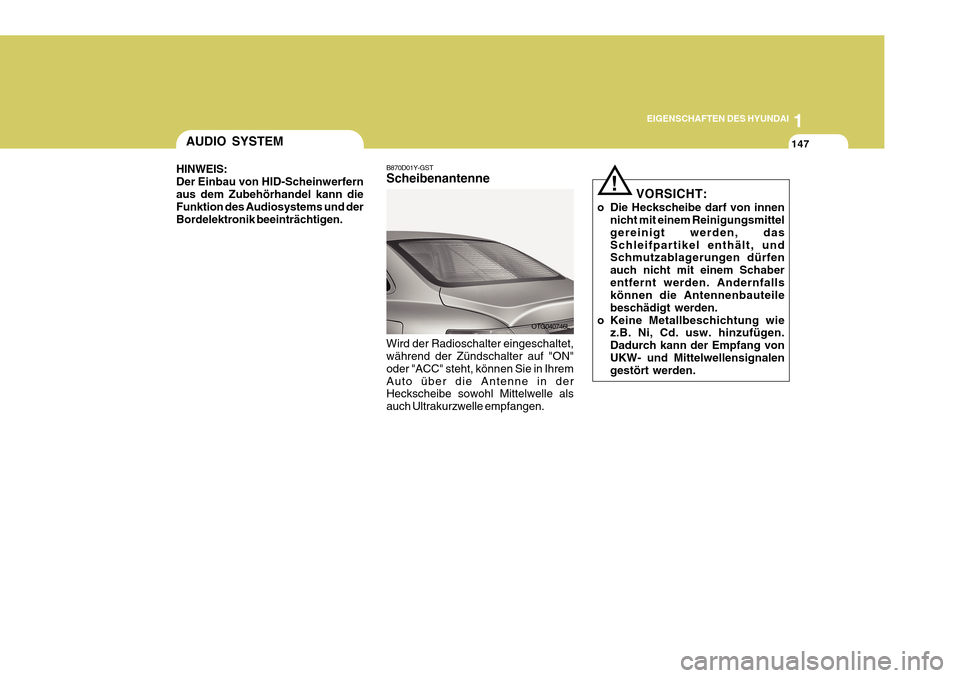

AUDIO SYSTEM
B870D01Y-GST Scheibenantenne Wird der Radioschalter eingeschaltet, während der Zündschalter auf "ON" oder "ACC" steht, können Sie in IhremAuto über die Antenne in der Heckscheibe sowohl Mittelwelle als auch Ultrakurzwelle empfangen.
OTG040746L
HINWEIS: Der Einbau von HID-Scheinwerfernaus dem Zubehörhandel kann die Funktion des Audiosystems und der Bordelektronik beeinträchtigen.

1EIGENSCHAFTEN DES HYUNDAI
148

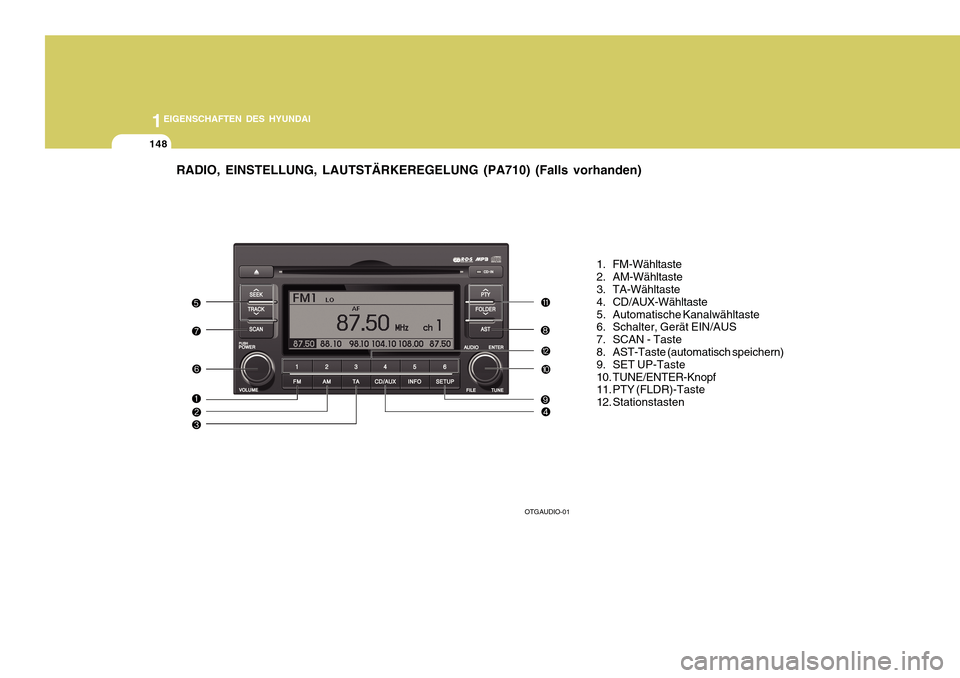

RADIO, EINSTELLUNG, LAUTSTÄRKEREGELUNG (PA710) (Falls vorhanden)
1. FM-Wähltaste
2. AM-Wähltaste
3. TA-Wähltaste
4. CD/AUX-Wähltaste
5. Automatische Kanalwähltaste
6. Schalter, Gerät EIN/AUS
7. SCAN - Taste
8. AST-Taste (automatisch speichern)
9. SET UP-Taste
10. TUNE/ENTER-Knopf
11. PTY (FLDR)-Taste
12. Stationstasten
OTGAUDIO-01
