Hyundai Azera 2011 Betriebsanleitung (in German)

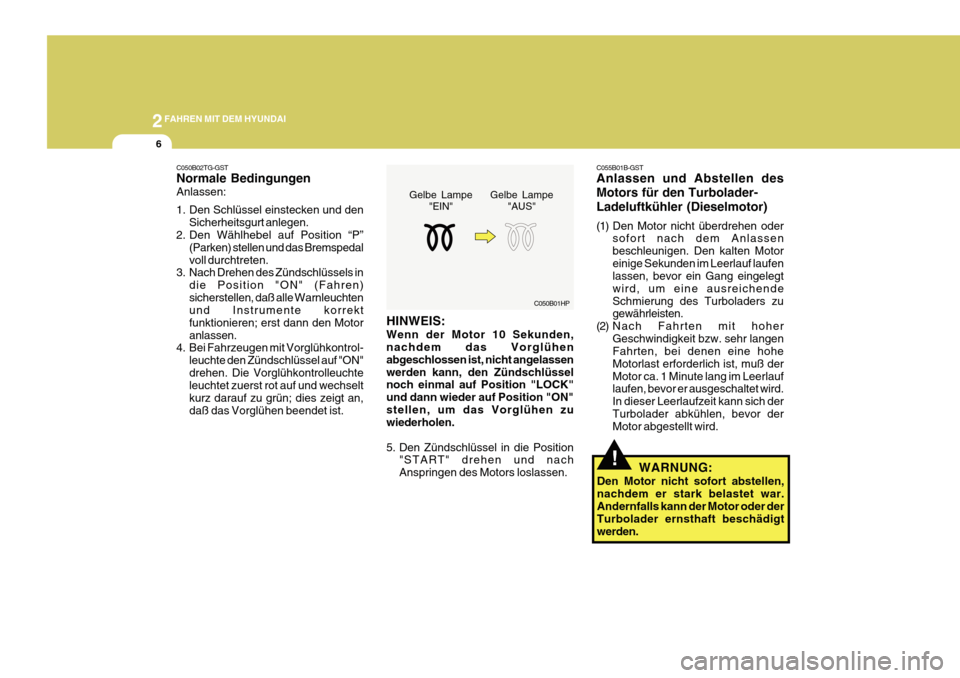

2FAHREN MIT DEM HYUNDAI
6
Gelbe Lampe
"EIN" Gelbe Lampe
"AUS"
C050B01HP
HINWEIS: Wenn der Motor 10 Sekunden, nachdem das Vorglühen abgeschlossen ist, nicht angelassenwerden kann, den Zündschlüssel noch einmal auf Position "LOCK" und dann wieder auf Position "ON"stellen, um das Vorglühen zu wiederholen.
5. Den Zündschlüssel in die Position "START" drehen und nach Anspringen des Motors loslassen. C055B01B-GST Anlassen und Abstellen des Motors für den Turbolader-Ladeluftkühler (Dieselmotor)
(1) Den Motor nicht überdrehen oder
sofort nach dem Anlassen beschleunigen. Den kalten Motoreinige Sekunden im Leerlauf laufen lassen, bevor ein Gang eingelegt wird, um eine ausreichendeSchmierung des Turboladers zu gewährleisten.
(2) Nach Fahrten mit hoher Geschwindigkeit bzw. sehr langenFahrten, bei denen eine hohe Motorlast erforderlich ist, muß derMotor ca. 1 Minute lang im Leerlauf laufen, bevor er ausgeschaltet wird. In dieser Leerlaufzeit kann sich derTurbolader abkühlen, bevor der Motor abgestellt wird.
!WARNUNG:
Den Motor nicht sofort abstellen, nachdem er stark belastet war. Andernfalls kann der Motor oder der Turbolader ernsthaft beschädigtwerden.
C050B02TG-GST Normale Bedingungen Anlassen:
1. Den Schlüssel einstecken und den
Sicherheitsgurt anlegen.
2. Den Wählhebel auf Position “P”
(Parken) stellen und das Bremspedal voll durchtreten.
3. Nach Drehen des Zündschlüssels in
die Position "ON" (Fahren)sicherstellen, daß alle Warnleuchten und Instrumente korrekt funktionieren; erst dann den Motoranlassen.
4. Bei Fahrzeugen mit Vorglühkontrol-
leuchte den Zündschlüssel auf "ON"drehen. Die Vorglühkontrolleuchte leuchtet zuerst rot auf und wechselt kurz darauf zu grün; dies zeigt an,daß das Vorglühen beendet ist.

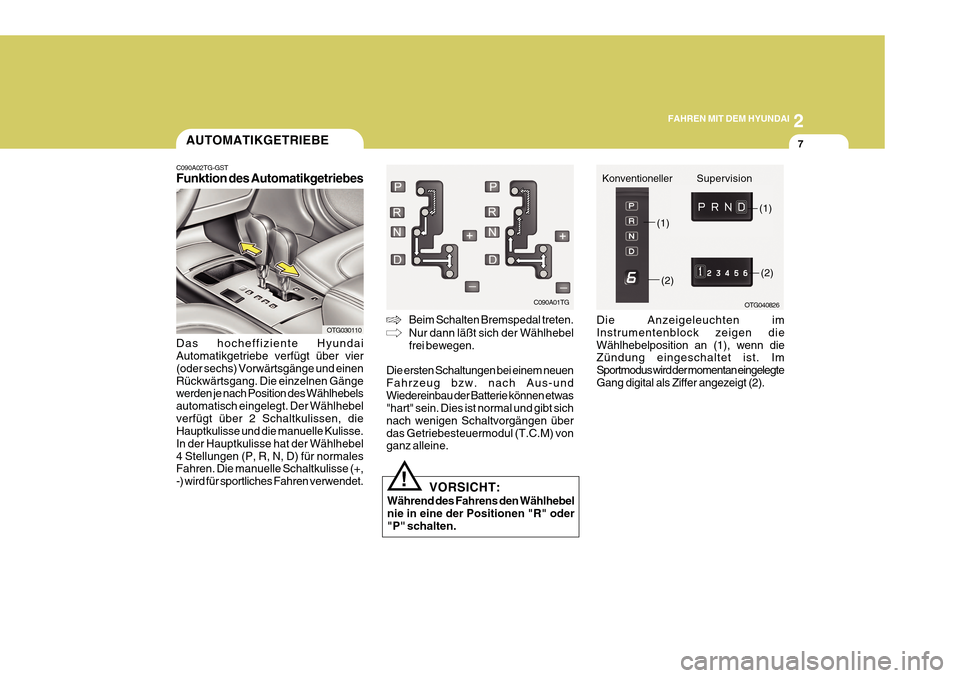

2
FAHREN MIT DEM HYUNDAI
7
C090A01TG
Beim Schalten Bremspedal treten. Nur dann läßt sich der Wählhebel frei bewegen.
Die ersten Schaltungen bei einem neuen Fahrzeug bzw. nach Aus-undWiedereinbau der Batterie können etwas "hart" sein. Dies ist normal und gibt sich nach wenigen Schaltvorgängen überdas Getriebesteuermodul (T.C.M) von ganz alleine.
C090A02TG-GST Funktion des Automatikgetriebes Das hocheffiziente Hyundai Automatikgetriebe verfügt über vier (oder sechs) Vorwärtsgänge und einenRückwärtsgang. Die einzelnen Gänge werden je nach Position des Wählhebels automatisch eingelegt. Der Wählhebelverfügt über 2 Schaltkulissen, die Hauptkulisse und die manuelle Kulisse. In der Hauptkulisse hat der Wählhebel4 Stellungen (P, R, N, D) für normales Fahren. Die manuelle Schaltkulisse (+, -) wird für sportliches Fahren verwendet. AUTOMATIKGETRIEBE
OTG030110
VORSICHT:
Während des Fahrens den Wählhebel nie in eine der Positionen "R" oder"P" schalten.
! Die Anzeigeleuchten im Instrumentenblock zeigen dieWählhebelposition an (1), wenn die Zündung eingeschaltet ist. Im Sportmodus wird der momentan eingelegteGang digital als Ziffer angezeigt (2).
Konventioneller
OTG040826
(2)(2)
(1)
(1)Supervision

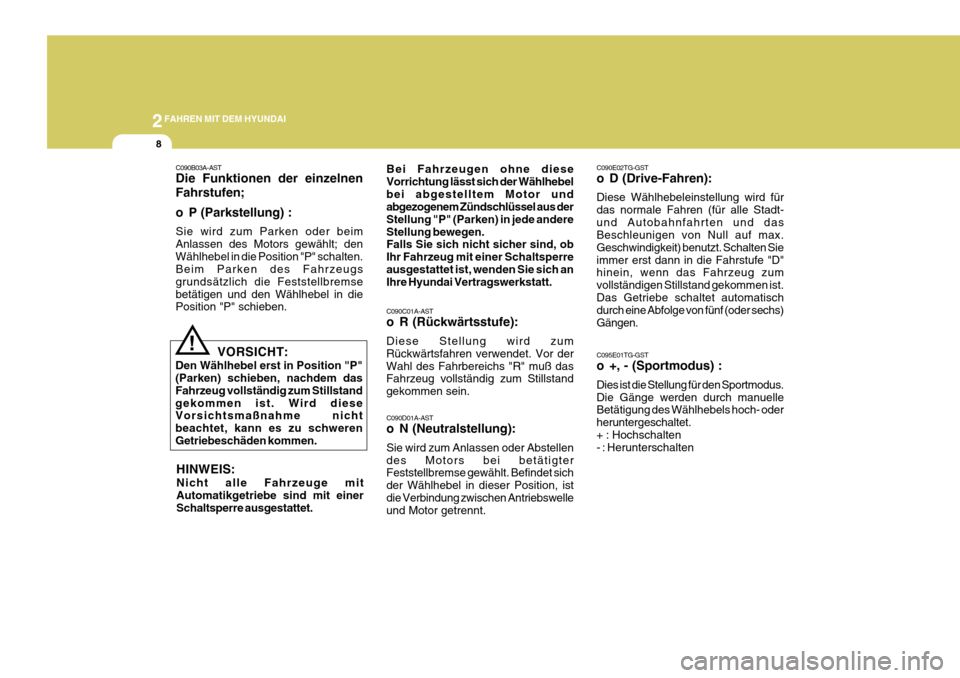

2FAHREN MIT DEM HYUNDAI
8
C090E02TG-GST
o D (Drive-Fahren): Diese Wählhebeleinstellung wird für das normale Fahren (für alle Stadt-und Autobahnfahrten und das Beschleunigen von Null auf max. Geschwindigkeit) benutzt. Schalten Sieimmer erst dann in die Fahrstufe "D" hinein, wenn das Fahrzeug zum vollständigen Stillstand gekommen ist.Das Getriebe schaltet automatisch durch eine Abfolge von fünf (oder sechs) Gängen.
C090C01A-AST
o R (Rückwärtsstufe): Diese Stellung wird zum Rückwärtsfahren verwendet. Vor derWahl des Fahrbereichs "R" muß das Fahrzeug vollständig zum Stillstand gekommen sein. C090D01A-AST
o N (Neutralstellung): Sie wird zum Anlassen oder Abstellen des Motors bei betätigter Feststellbremse gewählt. Befindet sich der Wählhebel in dieser Position, istdie Verbindung zwischen Antriebswelle und Motor getrennt. C095E01TG-GST
o +, - (Sportmodus) : Dies ist die Stellung für den Sportmodus. Die Gänge werden durch manuelle Betätigung des Wählhebels hoch- oder heruntergeschaltet.+ : Hochschalten - : Herunterschalten
C090B03A-AST Die Funktionen der einzelnen Fahrstufen;
o P (Parkstellung) : Sie wird zum Parken oder beim Anlassen des Motors gewählt; denWählhebel in die Position "P" schalten. Beim Parken des Fahrzeugs grundsätzlich die Feststellbremsebetätigen und den Wählhebel in die Position "P" schieben.
HINWEIS: Nicht alle Fahrzeuge mit Automatikgetriebe sind mit einer Schaltsperre ausgestattet.
! VORSICHT:
Den Wählhebel erst in Position "P" (Parken) schieben, nachdem das Fahrzeug vollständig zum Stillstandgekommen ist. Wird diese Vorsichtsmaßnahme nicht beachtet, kann es zu schwerenGetriebeschäden kommen. Bei Fahrzeugen ohne dieseVorrichtung lässt sich der Wählhebelbei abgestelltem Motor und abgezogenem Zündschlüssel aus der Stellung "P" (Parken) in jede andereStellung bewegen. Falls Sie sich nicht sicher sind, ob Ihr Fahrzeug mit einer Schaltsperreausgestattet ist, wenden Sie sich an Ihre Hyundai Vertragswerkstatt.

2
FAHREN MIT DEM HYUNDAI
9
!
VORSICHT:
o Bei der Sportschaltung erfolgt das Hochschalten nicht automatisch, d.h. der Fahrer muß je nach denStraßenbedingungen selber weiterschalten und dabei darauf achten, daß die Motordrehzahlunterhalb des roten Bereichs bleibt.
o Zum Schutz des Motors schaltet
das Getriebe automatisch hoch,wenn die Motordrehzahl den roten Bereich erreicht.
o Da es durch plötzliches Motorbremsen und/oder schnelleBeschleunigung zu einem Verlustder Traktion kommen kann, muss entsprechend der Fahrzeug- geschwindigkeit moderatheruntergeschaltet werden.
C090F02TG-GST Sportschaltung
OTG030111
Sie können diesen Modus verwenden, um durch die manuelle Betätigung des Wählhebels das Gefühl zu haben, miteinem Schaltgetriebe zu fahren. Zum Umschalten des Modus den Wählhebel aus Stellung in den Sportmodusschalten. Zur Rückkehr in den normalen Automatikgetriebemodus den Wählhebel zurück auf D schalten.Der Sportmodus kann zum Fahren auf rutschigen Straßen, an Steigungen oder zur Nutzung der Motorbremse imgeeigneten Gang bei Fahrten auf Gefällstrecken verwendet werden. HINWEIS:
o Bei der Sportschaltung schaltet
das Getriebe bei Abbremsen des Fahrzeugs automatisch herunter.Bei Stopp des Fahrzeugs ist automatisch der 1. Gang gewählt.
o Um die Fahrzeugleistung und- sicherheit nicht zubeeinträchtigen, lassen sich in manchen Fällen einigeSchaltvorgänge über den Wählhebel nicht ausführen.
o Beim Anfahren auf glattem Boden sollte der Wählhebel nach vornebetätigt werden (+). Hierdurch schaltet das Getriebe in den 2.Gang, was die Fahreigenschaften auf rutschigem Untergrund verbessert. Um in den 1. Gangzurückzuschalten, den Wählhebel wieder nach hinten betätigen (-).
Hochschalten (1->2->3->4->5->6
*):
Den Hebel nach vorne drücken (+), um einen Gang hochzuschalten. Herunterschalten (6 *->5->4->3->2->1):
Den Hebel nach hinten drücken (-), um einen Gang hochzuschalten. *: Falls vorhanden

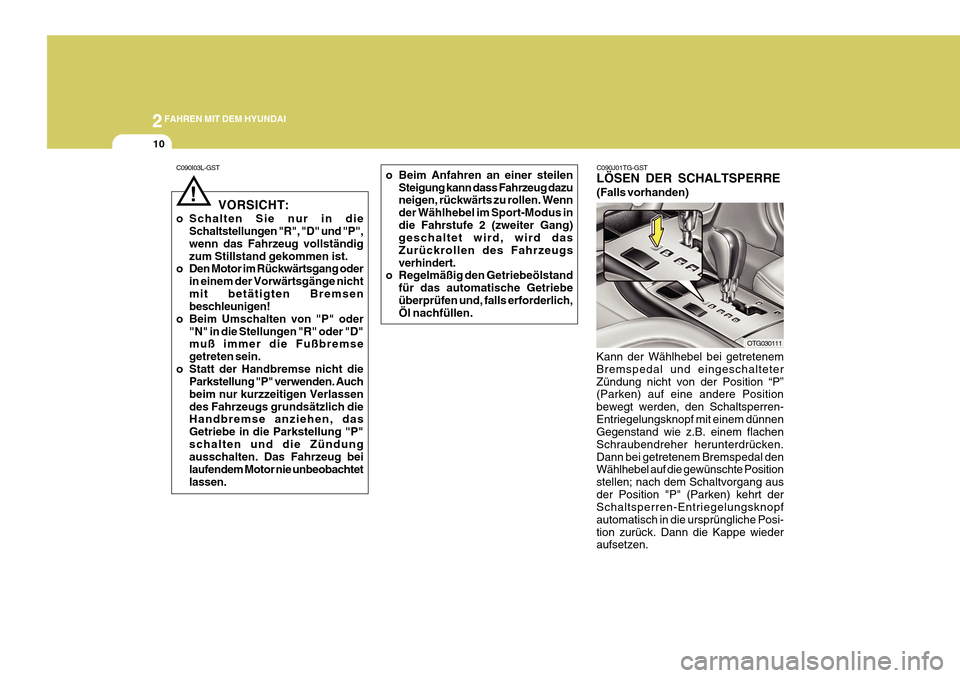

2FAHREN MIT DEM HYUNDAI
10
C090I03L-GST
!
VORSICHT:
o Schalten Sie nur in die Schaltstellungen "R", "D" und "P", wenn das Fahrzeug vollständigzum Stillstand gekommen ist.
o Den Motor im Rückwärtsgang oder
in einem der Vorwärtsgänge nichtmit betätigten Bremsen beschleunigen!
o Beim Umschalten von "P" oder
"N" in die Stellungen "R" oder "D"muß immer die Fußbremse getreten sein.
o Statt der Handbremse nicht die Parkstellung "P" verwenden. Auchbeim nur kurzzeitigen Verlassendes Fahrzeugs grundsätzlich die Handbremse anziehen, das Getriebe in die Parkstellung "P"schalten und die Zündung ausschalten. Das Fahrzeug bei laufendem Motor nie unbeobachtetlassen. o Beim Anfahren an einer steilen
Steigung kann dass Fahrzeug dazu neigen, rückwärts zu rollen. Wenn der Wählhebel im Sport-Modus indie Fahrstufe 2 (zweiter Gang) geschaltet wird, wird das Zurückrollen des Fahrzeugsverhindert.
o Regelmäßig den Getriebeölstand
für das automatische Getriebeüberprüfen und, falls erforderlich, Öl nachfüllen.
C090J01TG-GST LÖSEN DER SCHALTSPERRE (Falls vorhanden)
Kann der Wählhebel bei getretenem Bremspedal und eingeschalteterZündung nicht von der Position “P” (Parken) auf eine andere Position bewegt werden, den Schaltsperren-Entriegelungsknopf mit einem dünnen Gegenstand wie z.B. einem flachen Schraubendreher herunterdrücken.Dann bei getretenem Bremspedal den Wählhebel auf die gewünschte Position stellen; nach dem Schaltvorgang ausder Position "P" (Parken) kehrt der Schaltsperren-Entriegelungsknopf automatisch in die ursprüngliche Posi-tion zurück. Dann die Kappe wieder aufsetzen. OTG030111

2

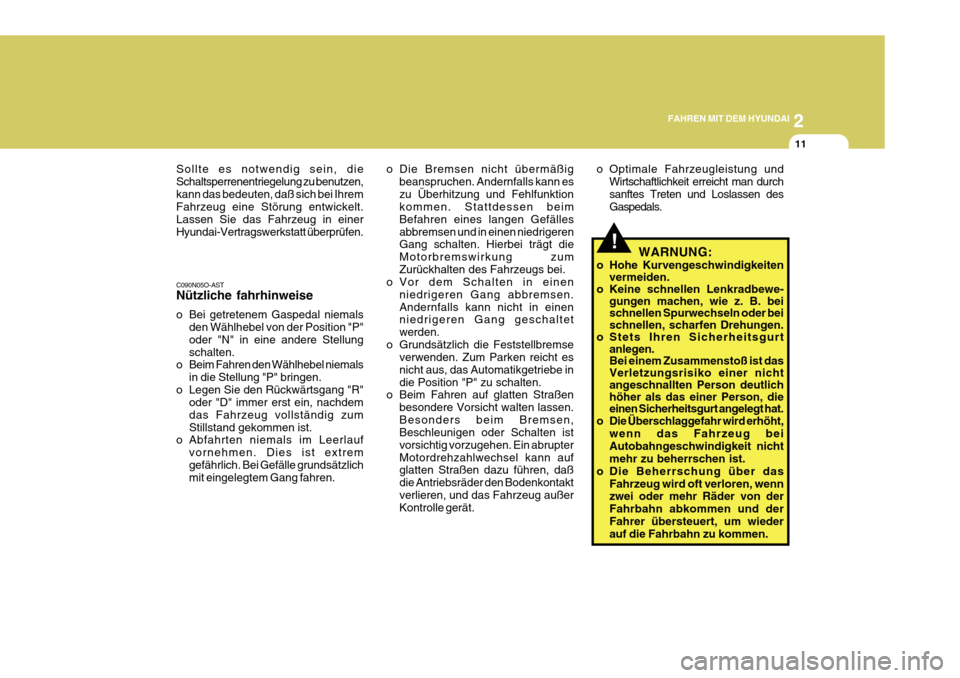

FAHREN MIT DEM HYUNDAI
11
!
C090N05O-AST Nützliche fahrhinweise
o Bei getretenem Gaspedal niemals
den Wählhebel von der Position "P" oder "N" in eine andere Stellungschalten.
o Beim Fahren den Wählhebel niemals
in die Stellung "P" bringen.
o Legen Sie den Rückwärtsgang "R" oder "D" immer erst ein, nachdemdas Fahrzeug vollständig zumStillstand gekommen ist.
o Abfahrten niemals im Leerlauf
vornehmen. Dies ist extremgefährlich. Bei Gefälle grundsätzlich mit eingelegtem Gang fahren. o Die Bremsen nicht übermäßig
beanspruchen. Andernfalls kann es zu Überhitzung und Fehlfunktion kommen. Stattdessen beim Befahren eines langen Gefällesabbremsen und in einen niedrigeren Gang schalten. Hierbei trägt die Motorbremswirkung zumZurückhalten des Fahrzeugs bei.
o Vor dem Schalten in einen
niedrigeren Gang abbremsen.Andernfalls kann nicht in einen niedrigeren Gang geschaltet werden.
o Grundsätzlich die Feststellbremse verwenden. Zum Parken reicht esnicht aus, das Automatikgetriebe indie Position "P" zu schalten.
o Beim Fahren auf glatten Straßen
besondere Vorsicht walten lassen.Besonders beim Bremsen, Beschleunigen oder Schalten ist vorsichtig vorzugehen. Ein abrupterMotordrehzahlwechsel kann auf glatten Straßen dazu führen, daß die Antriebsräder den Bodenkontaktverlieren, und das Fahrzeug außer Kontrolle gerät. WARNUNG:
o Hohe Kurvengeschwindigkeiten vermeiden.
o Keine schnellen Lenkradbewe-
gungen machen, wie z. B. bei schnellen Spurwechseln oder bei schnellen, scharfen Drehungen.
o Stets Ihren Sicherheitsgurt
anlegen. Bei einem Zusammenstoß ist das Verletzungsrisiko einer nicht angeschnallten Person deutlich höher als das einer Person, die einen Sicherheitsgurt angelegt hat.
o Die Überschlaggefahr wird erhöht,
wenn das Fahrzeug bei Autobahngeschwindigkeit nicht mehr zu beherrschen ist.
o Die Beherrschung über das Fahrzeug wird oft verloren, wennzwei oder mehr Räder von der Fahrbahn abkommen und derFahrer übersteuert, um wieder auf die Fahrbahn zu kommen.
o Optimale Fahrzeugleistung und
Wirtschaftlichkeit erreicht man durch sanftes Treten und Loslassen des Gaspedals.
Sollte es notwendig sein, die Schaltsperrenentriegelung zu benutzen,kann das bedeuten, daß sich bei Ihrem Fahrzeug eine Störung entwickelt. Lassen Sie das Fahrzeug in einerHyundai-Vertragswerkstatt überprüfen.

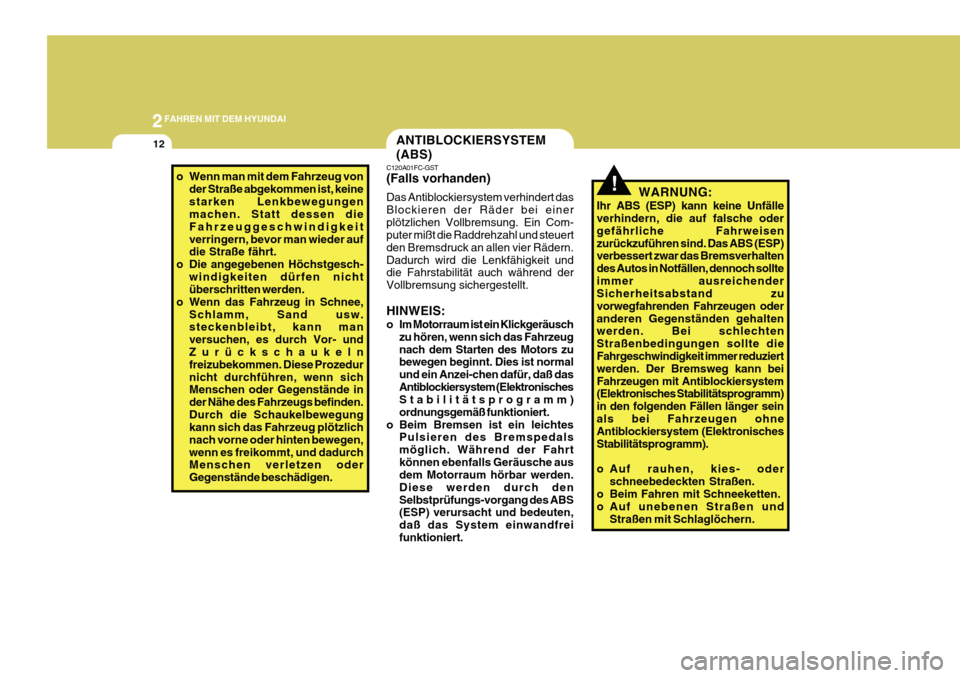

2FAHREN MIT DEM HYUNDAI
12ANTIBLOCKIERSYSTEM (ABS)
C120A01FC-GST (Falls vorhanden) Das Antiblockiersystem verhindert das Blockieren der Räder bei einerplötzlichen Vollbremsung. Ein Com- puter mißt die Raddrehzahl und steuert den Bremsdruck an allen vier Rädern.Dadurch wird die Lenkfähigkeit und die Fahrstabilität auch während der Vollbremsung sichergestellt. HINWEIS:
o Im Motorraum ist ein Klickgeräusch
zu hören, wenn sich das Fahrzeug nach dem Starten des Motors zu bewegen beginnt. Dies ist normal und ein Anzei-chen dafür, daß dasAntiblockiersystem (Elektronisches Stabilitätsprogramm) ordnungsgemäß funktioniert.
o Beim Bremsen ist ein leichtes Pulsieren des Bremspedalsmöglich. Während der Fahrtkönnen ebenfalls Geräusche aus dem Motorraum hörbar werden. Diese werden durch denSelbstprüfungs-vorgang des ABS (ESP) verursacht und bedeuten, daß das System einwandfreifunktioniert.
!WARNUNG:
Ihr ABS (ESP) kann keine Unfälle verhindern, die auf falsche oder gefährliche Fahrweisenzurückzuführen sind. Das ABS (ESP) verbessert zwar das Bremsverhalten des Autos in Notfällen, dennoch sollteimmer ausreichender Sicherheitsabstand zu vorwegfahrenden Fahrzeugen oderanderen Gegenständen gehalten werden. Bei schlechten Straßenbedingungen sollte die Fahrgeschwindigkeit immer reduziert werden. Der Bremsweg kann beiFahrzeugen mit Antiblockiersystem (Elektronisches Stabilitätsprogramm) in den folgenden Fällen länger seinals bei Fahrzeugen ohne Antiblockiersystem (Elektronisches Stabilitätsprogramm).
o Auf rauhen, kies- oder schneebedeckten Straßen.
o Beim Fahren mit Schneeketten.
o Auf unebenen Straßen und Straßen mit Schlaglöchern.
o Wenn man mit dem Fahrzeug von
der Straße abgekommen ist, keine starken Lenkbewegungen machen. Statt dessen die Fahrzeuggeschwindigkeitverringern, bevor man wieder auf die Straße fährt.
o Die angegebenen Höchstgesch- windigkeiten dürfen nichtüberschritten werden.
o Wenn das Fahrzeug in Schnee, Schlamm, Sand usw.steckenbleibt, kann man versuchen, es durch Vor- und Zurückschaukeln freizubekommen. Diese Prozedurnicht durchführen, wenn sich Menschen oder Gegenstände in der Nähe des Fahrzeugs befinden.Durch die Schaukelbewegung kann sich das Fahrzeug plötzlich nach vorne oder hinten bewegen,wenn es freikommt, und dadurch Menschen verletzen oder Gegenstände beschädigen.

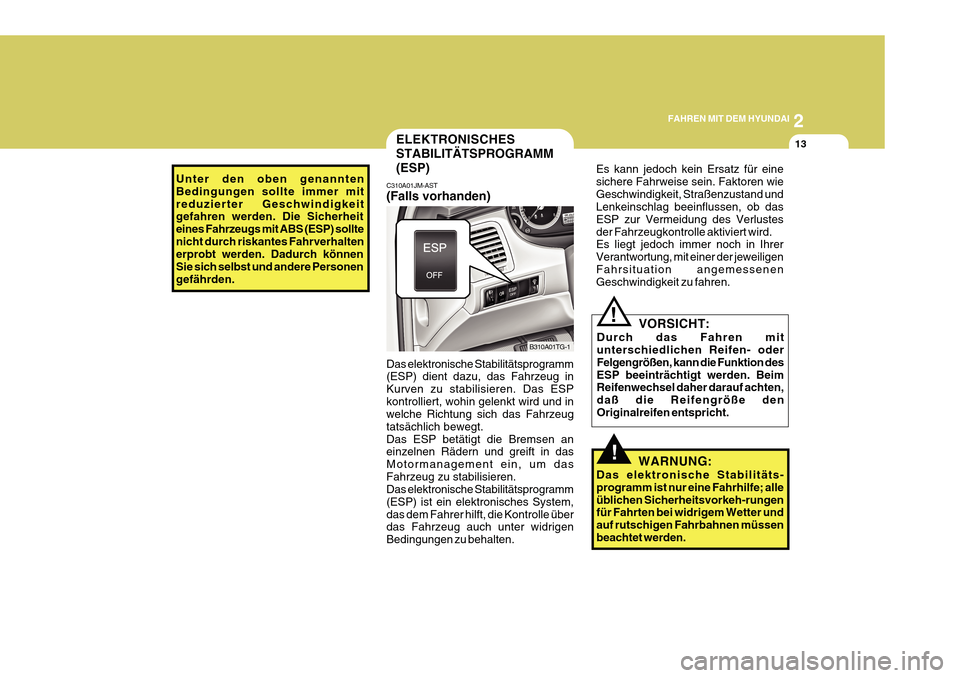

2
FAHREN MIT DEM HYUNDAI
13
!
ELEKTRONISCHES STABILITÄTSPROGRAMM (ESP)
C310A01JM-AST (Falls vorhanden)
B310A01TG-1
Das elektronische Stabilitätsprogramm (ESP) dient dazu, das Fahrzeug in Kurven zu stabilisieren. Das ESPkontrolliert, wohin gelenkt wird und in welche Richtung sich das Fahrzeug tatsächlich bewegt.Das ESP betätigt die Bremsen an einzelnen Rädern und greift in das Motormanagement ein, um dasFahrzeug zu stabilisieren. Das elektronische Stabilitätsprogramm (ESP) ist ein elektronisches System,das dem Fahrer hilft, die Kontrolle über das Fahrzeug auch unter widrigen Bedingungen zu behalten. Es kann jedoch kein Ersatz für einesichere Fahrweise sein. Faktoren wieGeschwindigkeit, Straßenzustand und Lenkeinschlag beeinflussen, ob das ESP zur Vermeidung des Verlustesder Fahrzeugkontrolle aktiviert wird. Es liegt jedoch immer noch in Ihrer Verantwortung, mit einer der jeweiligenFahrsituation angemessenen Geschwindigkeit zu fahren.
WARNUNG:
Das elektronische Stabilitäts- programm ist nur eine Fahrhilfe; alleüblichen Sicherheitsvorkeh-rungen für Fahrten bei widrigem Wetter und auf rutschigen Fahrbahnen müssenbeachtet werden.
Unter den oben genannten Bedingungen sollte immer mitreduzierter Geschwindigkeit gefahren werden. Die Sicherheit eines Fahrzeugs mit ABS (ESP) solltenicht durch riskantes Fahrverhalten erprobt werden. Dadurch können Sie sich selbst und andere Personengefährden.
VORSICHT:
Durch das Fahren mit unterschiedlichen Reifen- oder Felgengrößen, kann die Funktion desESP beeinträchtigt werden. Beim Reifenwechsel daher darauf achten, daß die Reifengröße denOriginalreifen entspricht.
!

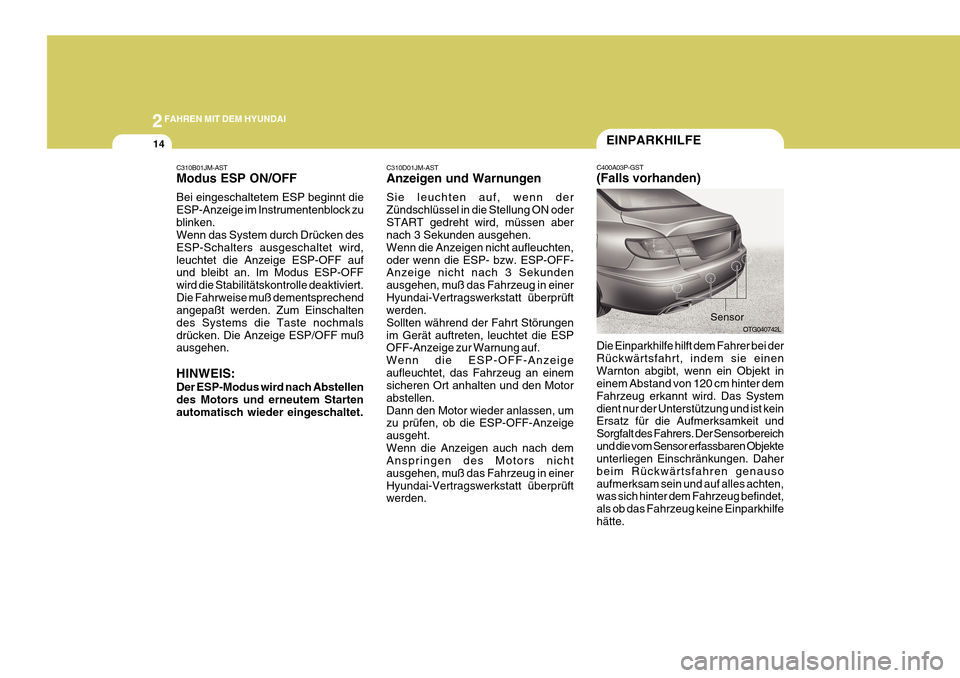

2FAHREN MIT DEM HYUNDAI
14
C310B01JM-AST Modus ESP ON/OFF Bei eingeschaltetem ESP beginnt die ESP-Anzeige im Instrumentenblock zublinken. Wenn das System durch Drücken des ESP-Schalters ausgeschaltet wird,leuchtet die Anzeige ESP-OFF auf und bleibt an. Im Modus ESP-OFF wird die Stabilitätskontrolle deaktiviert.Die Fahrweise muß dementsprechend angepaßt werden. Zum Einschalten des Systems die Taste nochmalsdrücken. Die Anzeige ESP/OFF muß ausgehen. HINWEIS: Der ESP-Modus wird nach Abstellen des Motors und erneutem Starten automatisch wieder eingeschaltet. C310D01JM-AST Anzeigen und Warnungen Sie leuchten auf, wenn der Zündschlüssel in die Stellung ON oderSTART gedreht wird, müssen aber nach 3 Sekunden ausgehen. Wenn die Anzeigen nicht aufleuchten,oder wenn die ESP- bzw. ESP-OFF- Anzeige nicht nach 3 Sekunden ausgehen, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüft werden. Sollten während der Fahrt Störungenim Gerät auftreten, leuchtet die ESP OFF-Anzeige zur Warnung auf. Wenn die ESP-OFF-Anzeigeaufleuchtet, das Fahrzeug an einem sicheren Ort anhalten und den Motor abstellen.Dann den Motor wieder anlassen, um zu prüfen, ob die ESP-OFF-Anzeige ausgeht.Wenn die Anzeigen auch nach dem Anspringen des Motors nicht ausgehen, muß das Fahrzeug in einerHyundai-Vertragswerkstatt überprüft werden.
Die Einparkhilfe hilft dem Fahrer bei der Rückwärtsfahrt, indem sie einenWarnton abgibt, wenn ein Objekt in einem Abstand von 120 cm hinter dem Fahrzeug erkannt wird. Das Systemdient nur der Unterstützung und ist kein Ersatz für die Aufmerksamkeit und Sorgfalt des Fahrers. Der Sensorbereichund die vom Sensor erfassbaren Objekte unterliegen Einschränkungen. Daher beim Rückwärtsfahren genausoaufmerksam sein und auf alles achten, was sich hinter dem Fahrzeug befindet, als ob das Fahrzeug keine Einparkhilfehätte.
Sensor
OTG040742L
EINPARKHILFE
C400A03P-GST (Falls vorhanden)

2

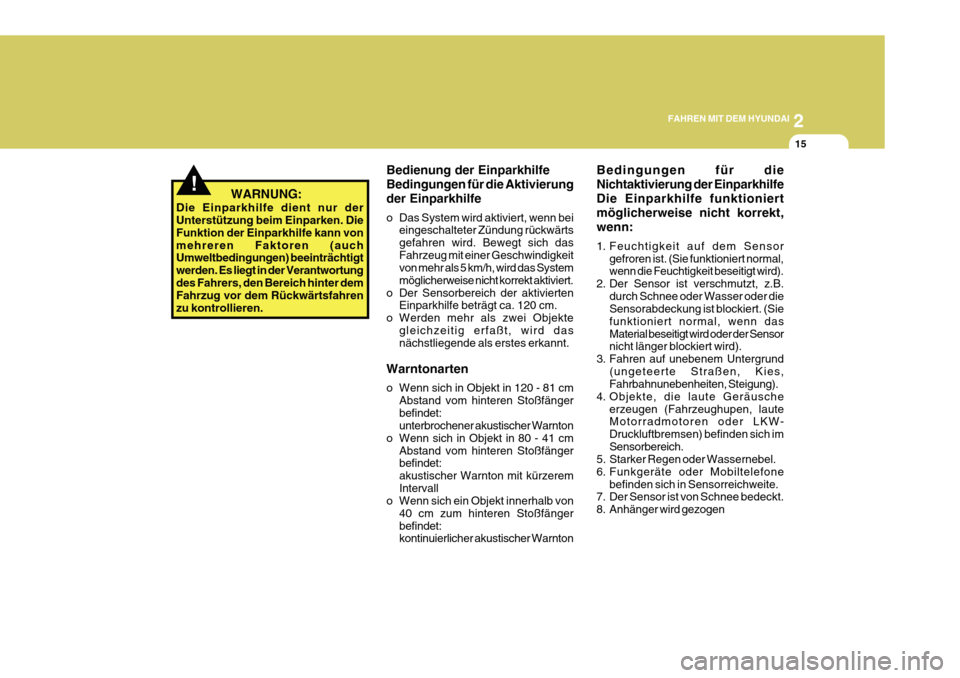

FAHREN MIT DEM HYUNDAI
15
! WARNUNG:
Die Einparkhilfe dient nur der Unterstützung beim Einparken. Die Funktion der Einparkhilfe kann vonmehreren Faktoren (auch Umweltbedingungen) beeinträchtigt werden. Es liegt in der Verantwortungdes Fahrers, den Bereich hinter dem Fahrzug vor dem Rückwärtsfahren zu kontrollieren. Bedienung der Einparkhilfe Bedingungen für die Aktivierungder Einparkhilfe
o Das System wird aktiviert, wenn bei
eingeschalteter Zündung rückwärts gefahren wird. Bewegt sich dasFahrzeug mit einer Geschwindigkeit von mehr als 5 km/h, wird das System möglicherweise nicht korrekt aktiviert.
o Der Sensorbereich der aktivierten Einparkhilfe beträgt ca. 120 cm.
o Werden mehr als zwei Objekte gleichzeitig erfaßt, wird das nächstliegende als erstes erkannt.
Warntonarten
o Wenn sich in Objekt in 120 - 81 cm Abstand vom hinteren Stoßfänger befindet: unterbrochener akustischer Warnton
o Wenn sich in Objekt in 80 - 41 cm
Abstand vom hinteren Stoßfängerbefindet: akustischer Warnton mit kürzeremIntervall
o Wenn sich ein Objekt innerhalb von
40 cm zum hinteren Stoßfängerbefindet: kontinuierlicher akustischer Warnton Bedingungen für die Nichtaktivierung der EinparkhilfeDie Einparkhilfe funktioniertmöglicherweise nicht korrekt,wenn:
1. Feuchtigkeit auf dem Sensor
gefroren ist. (Sie funktioniert normal, wenn die Feuchtigkeit beseitigt wird).
2. Der Sensor ist verschmutzt, z.B. durch Schnee oder Wasser oder dieSensorabdeckung ist blockiert. (Sie funktioniert normal, wenn dasMaterial beseitigt wird oder der Sensor nicht länger blockiert wird).
3. Fahren auf unebenem Untergrund (ungeteerte Straßen, Kies,Fahrbahnunebenheiten, Steigung).
4. Objekte, die laute Geräusche erzeugen (Fahrzeughupen, lauteMotorradmotoren oder LKW- Druckluftbremsen) befinden sich imSensorbereich.
5. Starker Regen oder Wassernebel.
6. Funkgeräte oder Mobiltelefone
befinden sich in Sensorreichweite.
7. Der Sensor ist von Schnee bedeckt.
8. Anhänger wird gezogen
