Mantenimiento

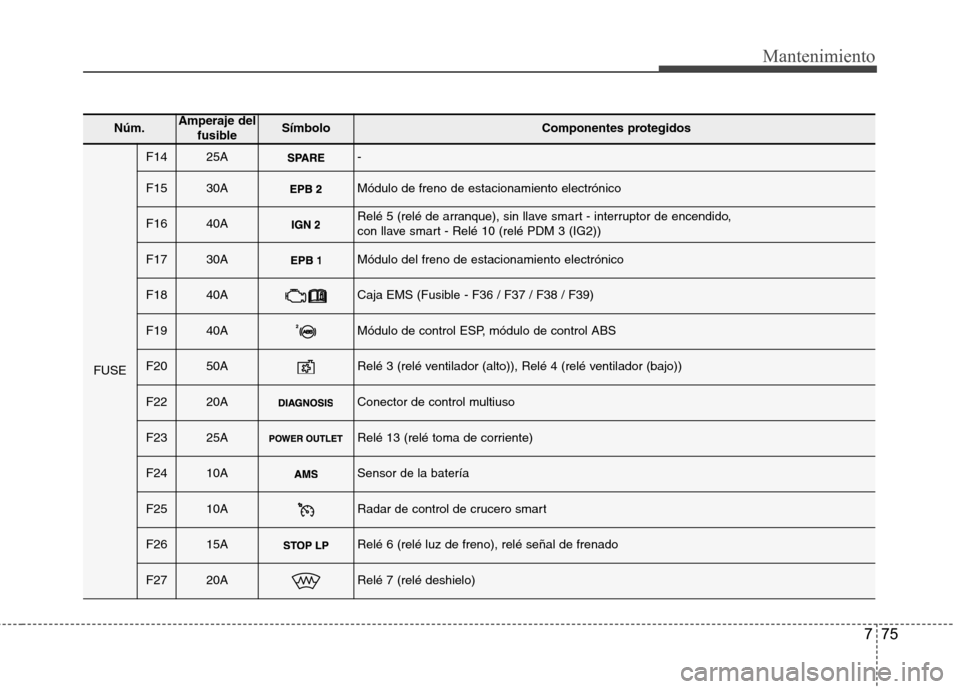

Núm.Amperaje delfusibleSímbolo Componentes protegidos
FUSE
F1425A-
F1530AMódulo de freno de estacionamiento electrónico
F1640ARelé 5 (relé de arranque), sin llave smart - interruptor de encendido,
con llave smart - Relé 10 (relé PDM 3 (IG2))
F1730AMódulo del freno de estacionamiento electrónico
F1840ACaja EMS (Fusible - F36 / F37 / F38 / F39)
F1940AMódulo de control ESP, módulo de control ABS
F2050ARelé 3 (relé ventilador (alto)), Relé 4 (relé ventilador (bajo))
F2220AConector de control multiuso
F2325ARelé 13 (relé toma de corriente)
F2410ASensor de la batería
F2510ARadar de control de crucero smart
F2615ARelé 6 (relé luz de freno), relé señal de frenado
F2720ARelé 7 (relé deshielo)

Mantenimiento
76
7
Núm.Amperaje del
fusibleSímbolo Componentes protegidos
FUSE

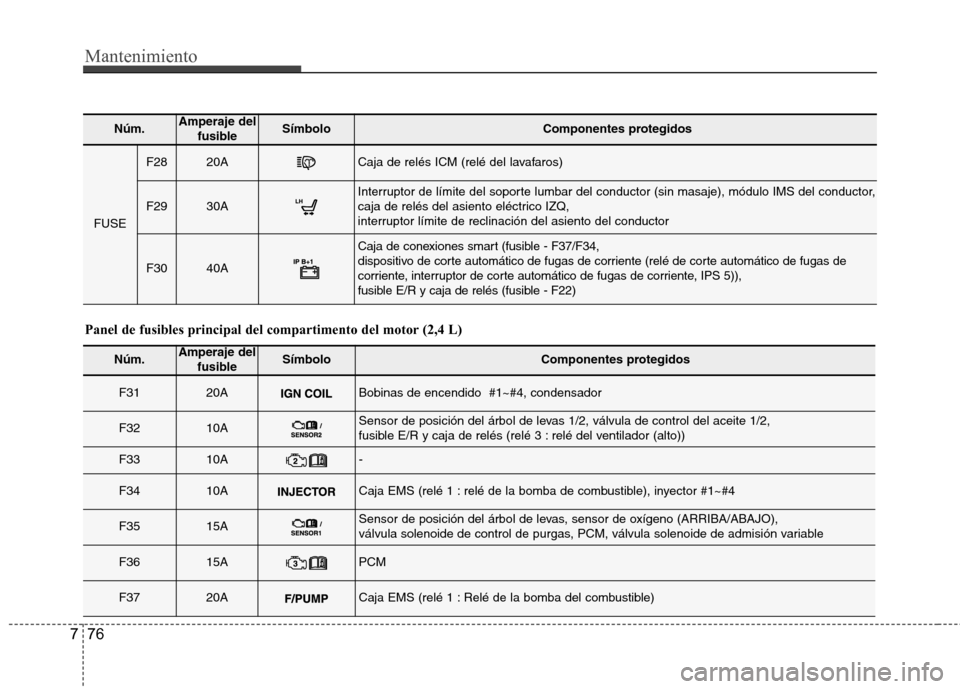

F2820ACaja de relés ICM (relé del lavafaros)
F2930AInterruptor de límite del soporte lumbar del conductor (sin masaje), módulo IMS del conductor,
caja de relés del asiento eléctrico IZQ,
interruptor límite de reclinación del asiento del conductor
F3040A
Caja de conexiones smart (fusible - F37/F34,
dispositivo de corte automático de fugas de corriente (relé de corte automático de fugas de
corriente, interruptor de corte automático de fugas de corriente, IPS 5)),
fusible E/R y caja de relés (fusible - F22)
Núm.Amperaje delfusibleSímbolo Componentes protegidos
F3120ABobinas de encendido #1~#4, condensador
F3210ASensor de posición del árbol de levas 1/2, válvula de control del aceite 1/2,
fusible E/R y caja de relés (relé 3 : relé del ventilador (alto))
F3310A-
F3410ACaja EMS (relé 1 : relé de la bomba de combustible), inyector #1~#4
F3515ASensor de posición del árbol de levas, sensor de oxígeno (ARRIBA/ABAJO),
válvula solenoide de control de purgas, PCM, válvula solenoide de admisión variable
F3615APCM
F3720ACaja EMS (relé 1 : Relé de la bomba del combustible)
Panel de fusibles principal del compartimento del motor (2,4 L)

777
Mantenimiento

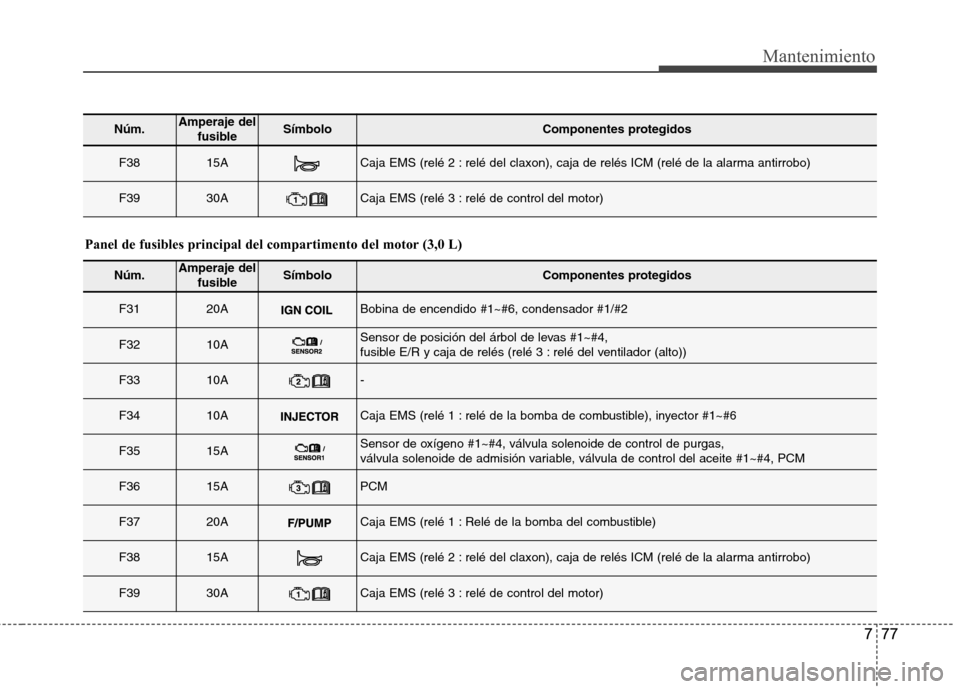

Núm.Amperaje delfusibleSímbolo Componentes protegidos
F3815ACaja EMS (relé 2 : relé del claxon), caja de relés ICM (relé de la alarma antirrobo)
F3930ACaja EMS (relé 3 : relé de control del motor)
Núm.Amperaje delfusibleSímbolo Componentes protegidos
F3120ABobina de encendido #1~#6, condensador #1/#2
F3210ASensor de posición del árbol de levas #1~#4,
fusible E/R y caja de relés (relé 3 : relé del ventilador (alto))
F3310A-
F3410ACaja EMS (relé 1 : relé de la bomba de combustible), inyector #1~#6
F3515ASensor de oxígeno #1~#4, válvula solenoide de control de purgas,
válvula solenoide de admisión variable, válvula de control del aceite #1~#4, PCM
F3615APCM
F3720ACaja EMS (relé 1 : Relé de la bomba del combustible)
F3815ACaja EMS (relé 2 : relé del claxon), caja de relés ICM (relé de la alarma antirrobo)
F3930ACaja EMS (relé 3 : relé de control del motor)
Panel de fusibles principal del compartimento del motor (3,0 L)

Mantenimiento
78
7

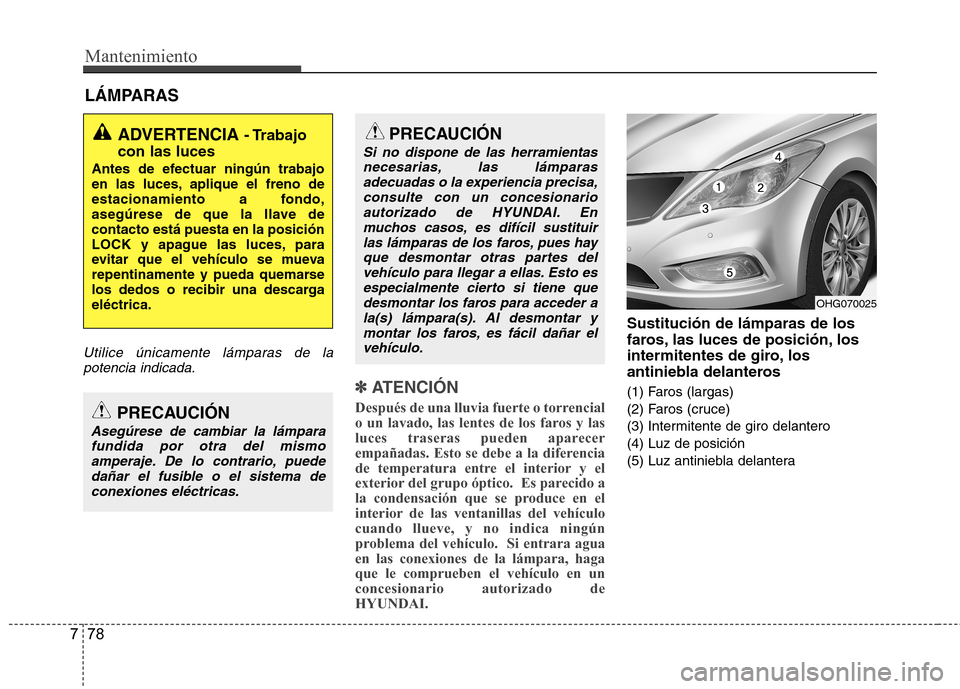

LÁMPARAS
Utilice únicamente lámparas de la
potencia indicada.
✽✽
ATENCIÓN
Después de una lluvia fuerte o torrencial
o un lavado, las lentes de los faros y las
luces traseras pueden aparecer
empañadas. Esto se debe a la diferencia
de temperatura entre el interior y el
exterior del grupo óptico. Es parecido a
la condensación que se produce en el
interior de las ventanillas del vehículocuando llueve, y no indica ningún
problema del vehículo. Si entrara aguaen las conexiones de la lámpara, hagaque le comprueben el vehículo en unconcesionario autorizado deHYUNDAI.
Sustitución de lámparas de los
faros, las luces de posición, los
intermitentes de giro, los
antiniebla delanteros
(1) Faros (largas)
(2) Faros (cruce)
(3) Intermitente de giro delantero(4) Luz de posición
(5) Luz antiniebla delantera
ADVERTENCIA - Trabajo
con las luces
Antes de efectuar ningún trabajo
en las luces, aplique el freno de
estacionamiento a fondo,
asegúrese de que la llave decontacto está puesta en la posición
LOCK y apague las luces, para
evitar que el vehículo se mueva
repentinamente y pueda quemarse
los dedos o recibir una descargaeléctrica.
PRECAUCIÓN
Asegúrese de cambiar la lámpara fundida por otra del mismo
amperaje. De lo contrario, puededañar el fusible o el sistema deconexiones eléctricas.
PRECAUCIÓN
Si no dispone de las herramientas necesarias, las lámparasadecuadas o la experiencia precisa,
consulte con un concesionarioautorizado de HYUNDAI. Enmuchos casos, es difícil sustituir
las lámparas de los faros, pues hayque desmontar otras partes del vehículo para llegar a ellas. Esto esespecialmente cierto si tiene que
desmontar los faros para acceder ala(s) lámpara(s). Al desmontar ymontar los faros, es fácil dañar elvehículo.
OHG070025

779
Mantenimiento

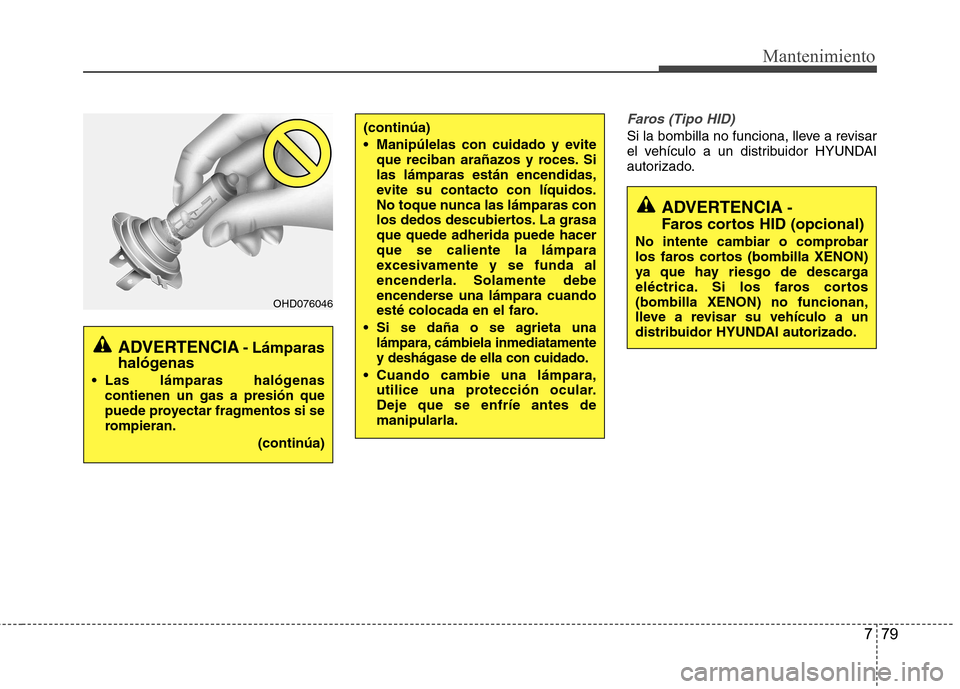

Faros (Tipo HID)
Si la bombilla no funciona, lleve a revisar
el vehículo a un distribuidor HYUNDAI
autorizado.(continúa)
Manipúlelas con cuidado y eviteque reciban arañazos y roces. Si las lámparas están encendidas,
evite su contacto con líquidos.
No toque nunca las lámparas con
los dedos descubiertos. La grasaque quede adherida puede hacerque se caliente la lámpara
excesivamente y se funda al
encenderla. Solamente debe
encenderse una lámpara cuando
esté colocada en el faro.

Si se daña o se agrieta una
lámpara, cámbiela inmediatamentey deshágase de ella con cuidado.
Cuando cambie una lámpara, utilice una protección ocular.Deje que se enfríe antes demanipularla.
ADVERTENCIA - Lámparas
halógenas
Las lámparas halógenas contienen un gas a presión que
puede proyectar fragmentos si se
rompieran.
(continúa)
OHD076046
ADVERTENCIA-
Faros cortos HID (opcional)
No intente cambiar o comprobar
los faros cortos (bombilla XENON)
ya que hay riesgo de descarga
eléctrica. Si los faros cortos(bombilla XENON) no funcionan,
lleve a revisar su vehículo a un
distribuidor HYUNDAI autorizado.

Mantenimiento
80
7
✽✽
ATENCIÓN
Las luces HID (descarga de alta
intensidad) tienen un rendimiento
superior al de las bombillas halógenas.Los fabricantes de luces HID calculanque duran el doble o más que lasbombillas halógenas, según la
frecuencia de uso. Es probable quedeban cambiarse en algún momento dela vida útil del vehículo. Ciclos más
frecuentes de encendido y apagado de
los faros de lo que es habitual acortan lavida útil de las luces HID. Las luces HIDno fallan del mismo modo que las luces
incadescentes halógenas. Si un faro se
apaga después de haber estado
iluminado durante cierto periodo perode enciende de nuevo inmediatamente
accionando el interruptor, es posible quela luz HID deba cambiarse. Loscomponentes de la luz HID son máscomplejos que los de las bombillas
halógenas convencionales, por lo que los
costes de cambio son también mayores.

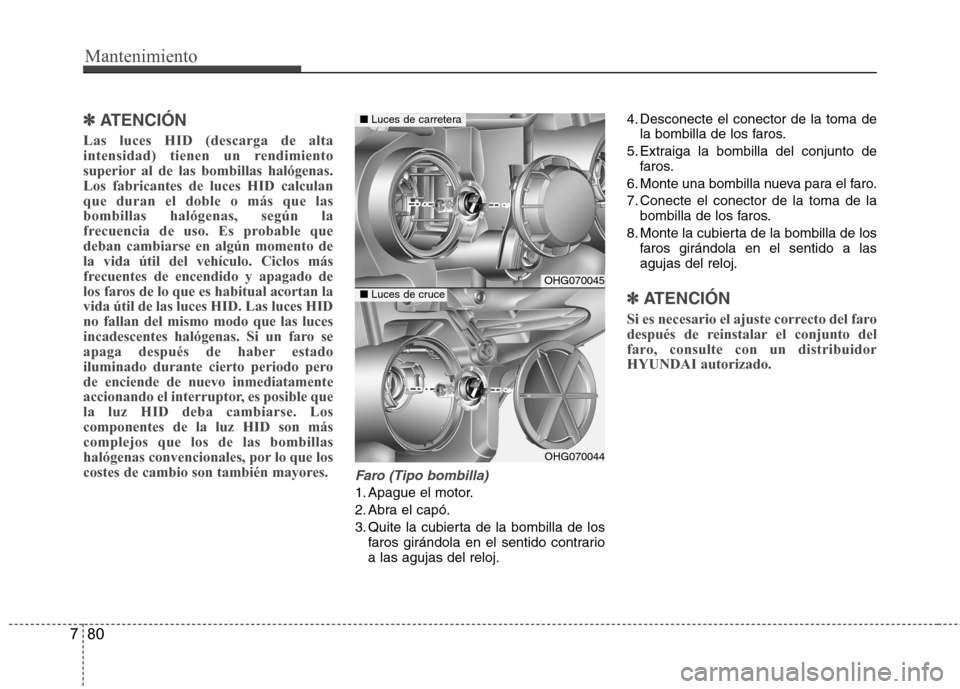

Faro (Tipo bombilla)
1. Apague el motor.
2. Abra el capó.
3. Quite la cubierta de la bombilla de los faros girándola en el sentido contrario a las agujas del reloj. 4. Desconecte el conector de la toma de
la bombilla de los faros.
5. Extraiga la bombilla del conjunto de faros.
6. Monte una bombilla nueva para el faro.
7. Conecte el conector de la toma de la bombilla de los faros.
8. Monte la cubierta de la bombilla de los faros girándola en el sentido a las agujas del reloj.
✽✽
ATENCIÓN
Si es necesario el ajuste correcto del faro
después de reinstalar el conjunto del
faro, consulte con un distribuidorHYUNDAI autorizado.
OHG070045
OHG070044
■ Luces de carretera
■Luces de cruce

781
Mantenimiento

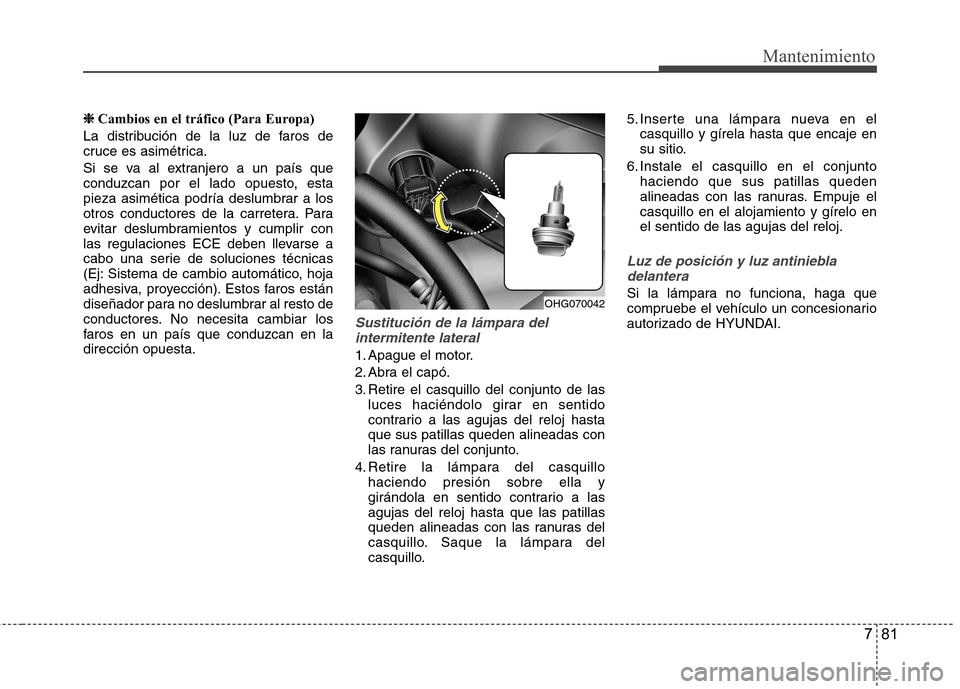

❈❈Cambios en el tráfico (Para Europa)
La distribución de la luz de faros de
cruce es asimétrica.
Si se va al extranjero a un país que
conduzcan por el lado opuesto, esta
pieza asimética podría deslumbrar a los
otros conductores de la carretera. Para
evitar deslumbramientos y cumplir con
las regulaciones ECE deben llevarse a
cabo una serie de soluciones técnicas
(Ej: Sistema de cambio automático, hoja
adhesiva, proyección). Estos faros están
diseñador para no deslumbrar al resto de
conductores. No necesita cambiar los
faros en un país que conduzcan en ladirección opuesta.
Sustitución de la lámpara del intermitente lateral
1. Apague el motor.
2. Abra el capó.
3. Retire el casquillo del conjunto de las luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
4. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo. 5. Inserte una lámpara nueva en el
casquillo y gírela hasta que encaje en
su sitio.
6. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
Luz de posición y luz antiniebla
delantera
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.OHG070042

Mantenimiento
82
7

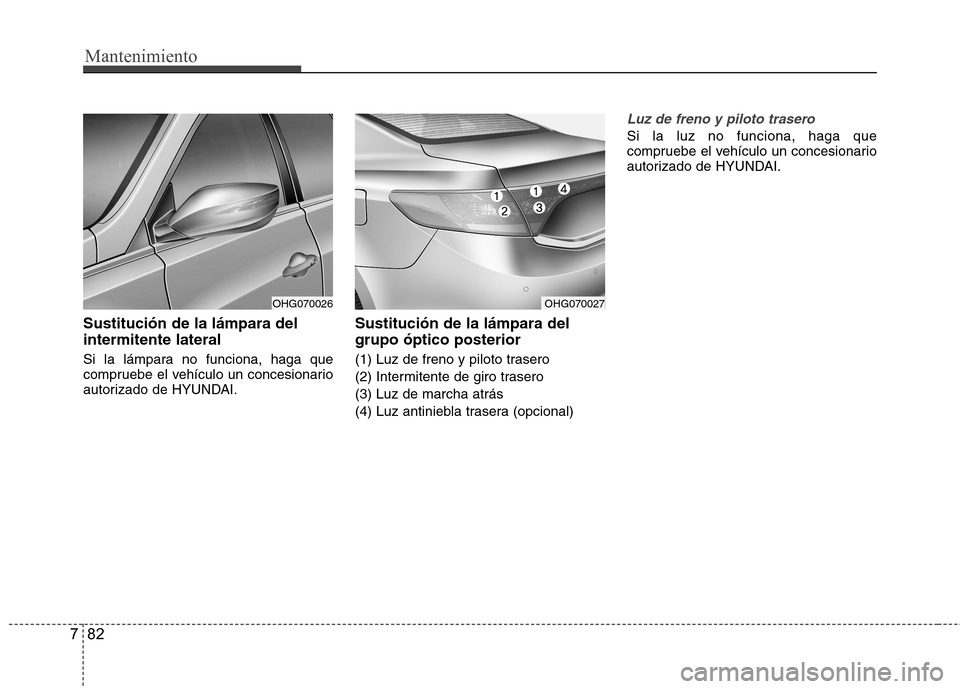

Sustitución de la lámpara del intermitente lateral
Si la lámpara no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI. Sustitución de la lámpara del grupo óptico posterior
(1) Luz de freno y piloto trasero
(2) Intermitente de giro trasero
(3) Luz de marcha atrás
(4) Luz antiniebla trasera (opcional)
Luz de freno y piloto trasero
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OHG070026OHG070027

783
Mantenimiento

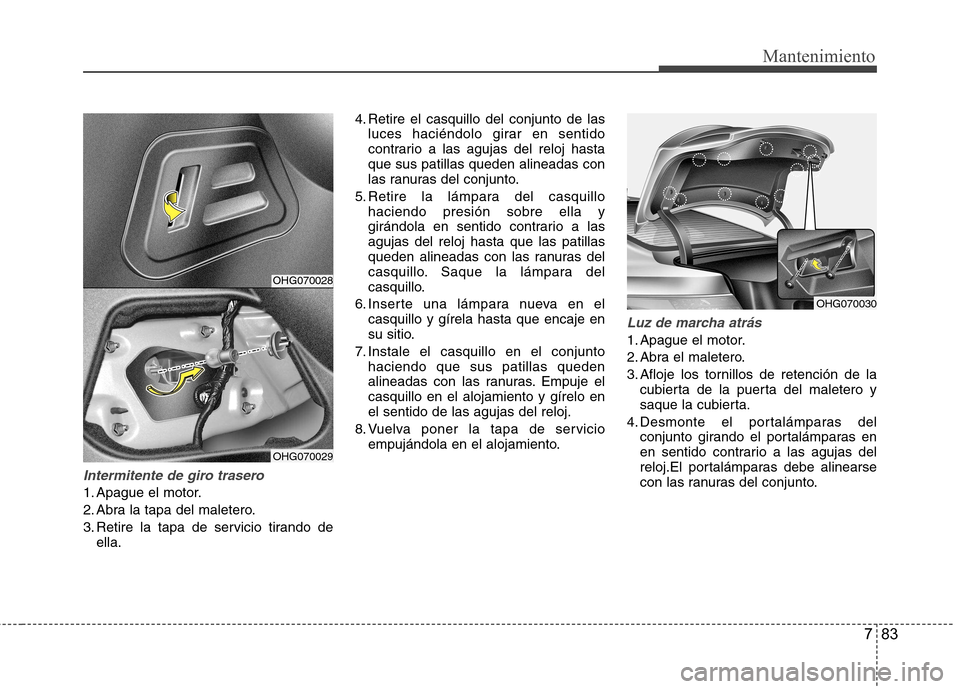

Intermitente de giro trasero
1. Apague el motor.
2. Abra la tapa del maletero.
3. Retire la tapa de servicio tirando deella. 4. Retire el casquillo del conjunto de las
luces haciéndolo girar en sentido
contrario a las agujas del reloj hastaque sus patillas queden alineadas con
las ranuras del conjunto.
5. Retire la lámpara del casquillo haciendo presión sobre ella y
girándola en sentido contrario a lasagujas del reloj hasta que las patillas
queden alineadas con las ranuras del
casquillo. Saque la lámpara del
casquillo.
6. Inserte una lámpara nueva en el casquillo y gírela hasta que encaje en
su sitio.
7. Instale el casquillo en el conjunto haciendo que sus patillas queden
alineadas con las ranuras. Empuje elcasquillo en el alojamiento y gírelo enel sentido de las agujas del reloj.
8. Vuelva poner la tapa de servicio empujándola en el alojamiento.
Luz de marcha atrás
1. Apague el motor.
2. Abra el maletero.
3. Afloje los tornillos de retención de la
cubierta de la puerta del maletero y
saque la cubierta.
4. Desmonte el portalámparas del conjunto girando el portalámparas en
en sentido contrario a las agujas del
reloj.El portalámparas debe alinearse
con las ranuras del conjunto.
OHG070028
OHG070029
OHG070030

Mantenimiento
84
7
5. Saque la bombilla tirando de ella hacia
fuera.
6. Inserte una nueva bombilla en el casquillo y gírela hasta que la enganche en su posición correcta.
7. Monte de nuevo el casquillo en el conjunto alienando las lengüetas del
casquillo con las ranuras del conjunto.
Inserte el casquillo en el conjunto y
gire el casquillo en sentido horario.
8. Vuelva a montar la cubierta de la puerta del maletero presionando el
tornillo.

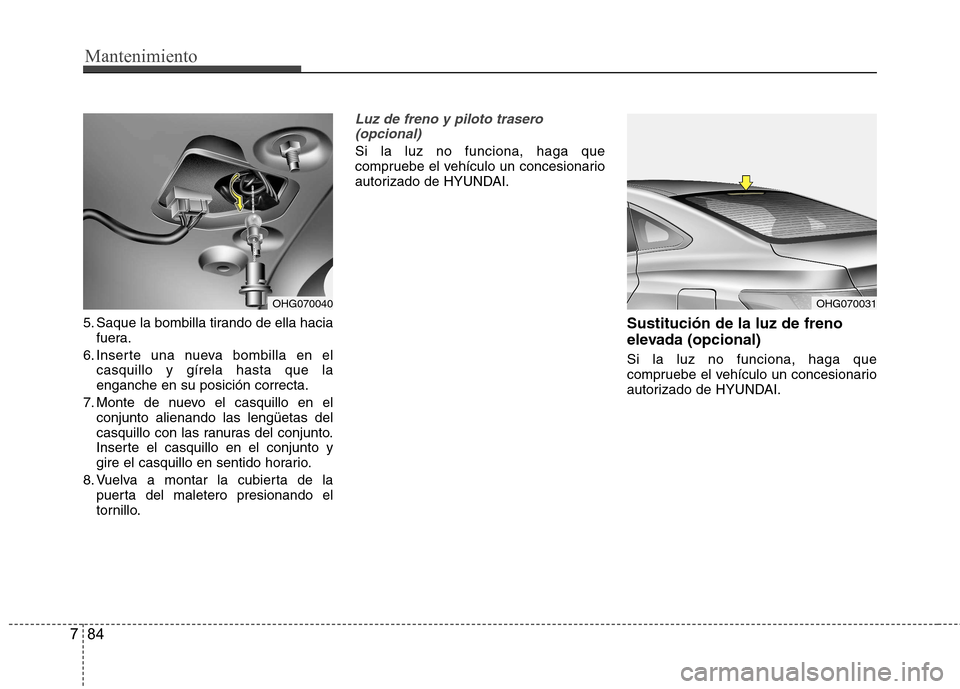

Luz de freno y piloto trasero
(opcional)
Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
Sustitución de la luz de freno
elevada (opcional) Si la luz no funciona, haga que
compruebe el vehículo un concesionario
autorizado de HYUNDAI.
OHG070040OHG070031
