Hyundai Azera 2016 Manual del propietario (Grandeur) (in Spanish)

Características del vehículo
140 4

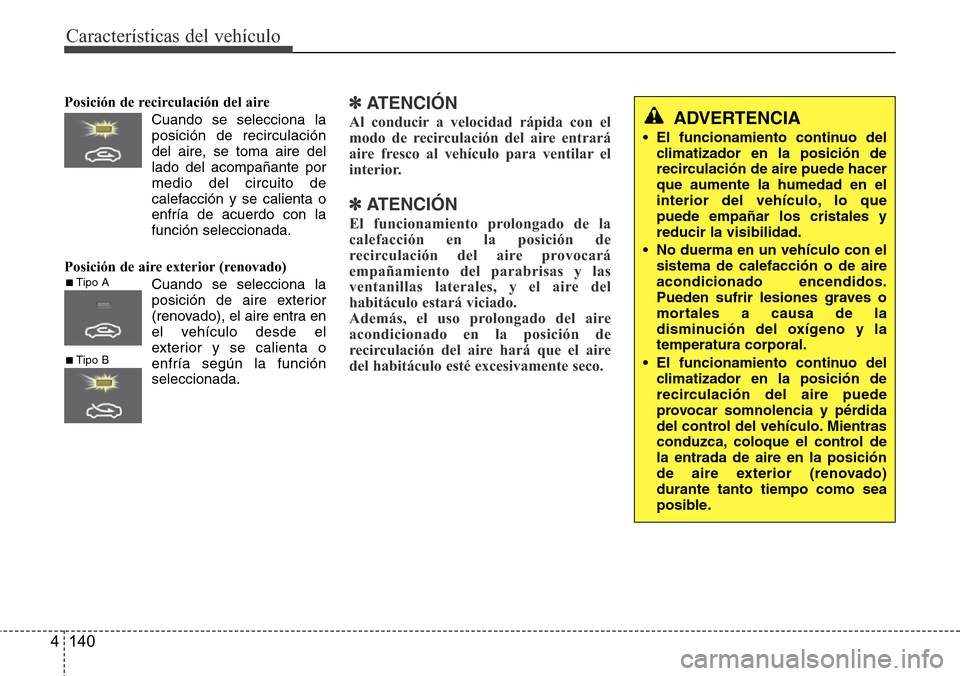

Posición de recirculación del aire
Cuando se selecciona la
posición de recirculación
del aire, se toma aire del
lado del acompañante por
medio del circuito de
calefacción y se calienta o
enfría de acuerdo con la
función seleccionada.
Posición de aire exterior (renovado)
Cuando se selecciona la
posición de aire exterior
(renovado), el aire entra en
el vehículo desde el
exterior y se calienta o
enfría según la función
seleccionada.✽ATENCIÓN
Al conducir a velocidad rápida con el
modo de recirculación del aire entrará
aire fresco al vehículo para ventilar el
interior.
✽ATENCIÓN
El funcionamiento prolongado de la
calefacción en la posición de
recirculación del aire provocará
empañamiento del parabrisas y las
ventanillas laterales, y el aire del
habitáculo estará viciado.
Además, el uso prolongado del aire
acondicionado en la posición de
recirculación del aire hará que el aire
del habitáculo esté excesivamente seco.
ADVERTENCIA
• El funcionamiento continuo del
climatizador en la posición de
recirculación de aire puede hacer
que aumente la humedad en el
interior del vehículo, lo que
puede empañar los cristales y
reducir la visibilidad.
• No duerma en un vehículo con el
sistema de calefacción o de aire
acondicionado encendidos.
Pueden sufrir lesiones graves o
mortales a causa de la
disminución del oxígeno y la
temperatura corporal.
• El funcionamiento continuo del
climatizador en la posición de
recirculación del aire puede
provocar somnolencia y pérdida
del control del vehículo. Mientras
conduzca, coloque el control de
la entrada de aire en la posición
de aire exterior (renovado)
durante tanto tiempo como sea
posible.
■Tipo A
■Tipo B

4 141
Características del vehículo

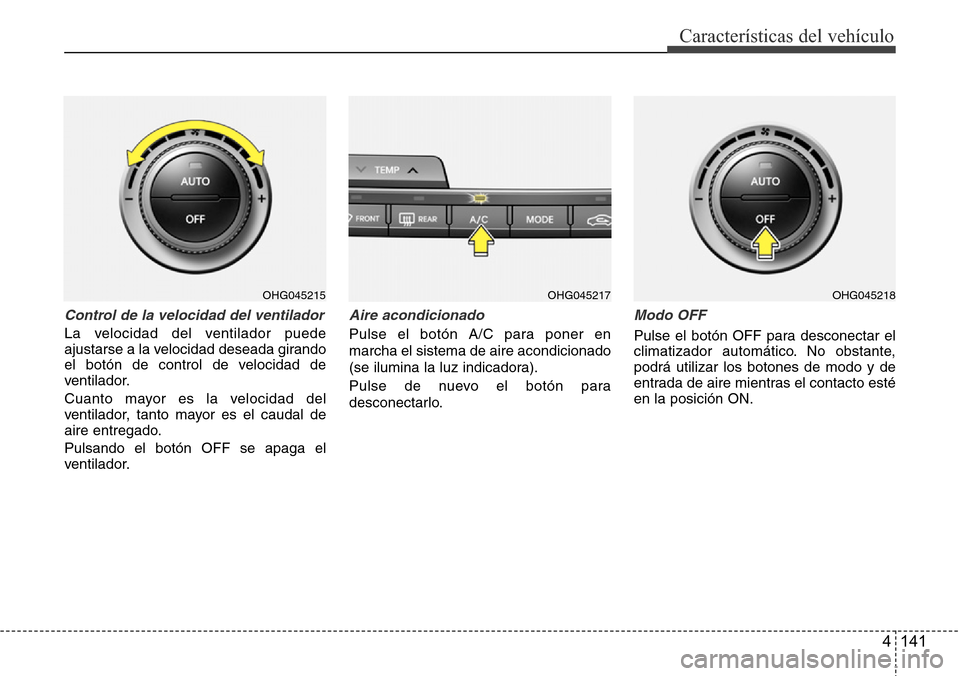

Control de la velocidad del ventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseada girando
el botón de control de velocidad de
ventilador.
Cuanto mayor es la velocidad del
ventilador, tanto mayor es el caudal de
aire entregado.
Pulsando el botón OFF se apaga el
ventilador.
Aire acondicionado
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora).
Pulse de nuevo el botón para
desconectarlo.
Modo OFF
Pulse el botón OFF para desconectar el
climatizador automático. No obstante,
podrá utilizar los botones de modo y de
entrada de aire mientras el contacto esté
en la posición ON.
OHG045215OHG045217OHG045218

Características del vehículo
142 4

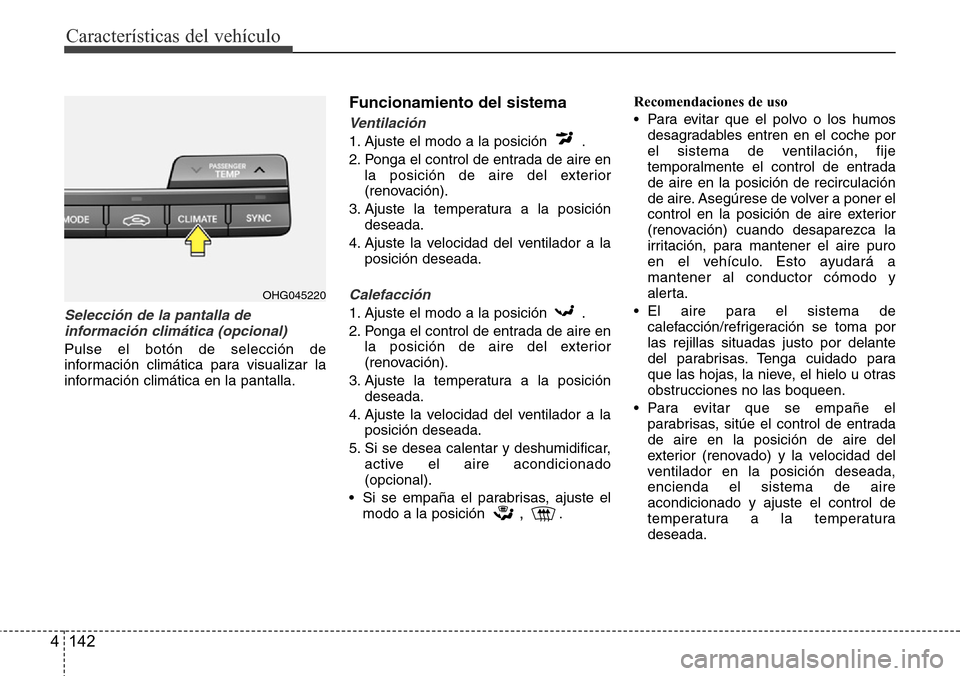

Selección de la pantalla de
información climática (opcional)
Pulse el botón de selección de
información climática para visualizar la
información climática en la pantalla.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
5. Si se desea calentar y deshumidificar,
active el aire acondicionado
(opcional).
• Si se empaña el parabrisas, ajuste el
modo a la posición
, .Recomendaciones de uso
• Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entrada
de aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará a
mantener al conductor cómodo y
alerta.
• El aire para el sistema de
calefacción/refrigeración se toma por
las rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
• Para evitar que se empañe el
parabrisas, sitúe el control de entrada
de aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,
encienda el sistema de aire
acondicionado y ajuste el control de
temperatura a la temperatura
deseada.
OHG045220

4 143
Características del vehículo

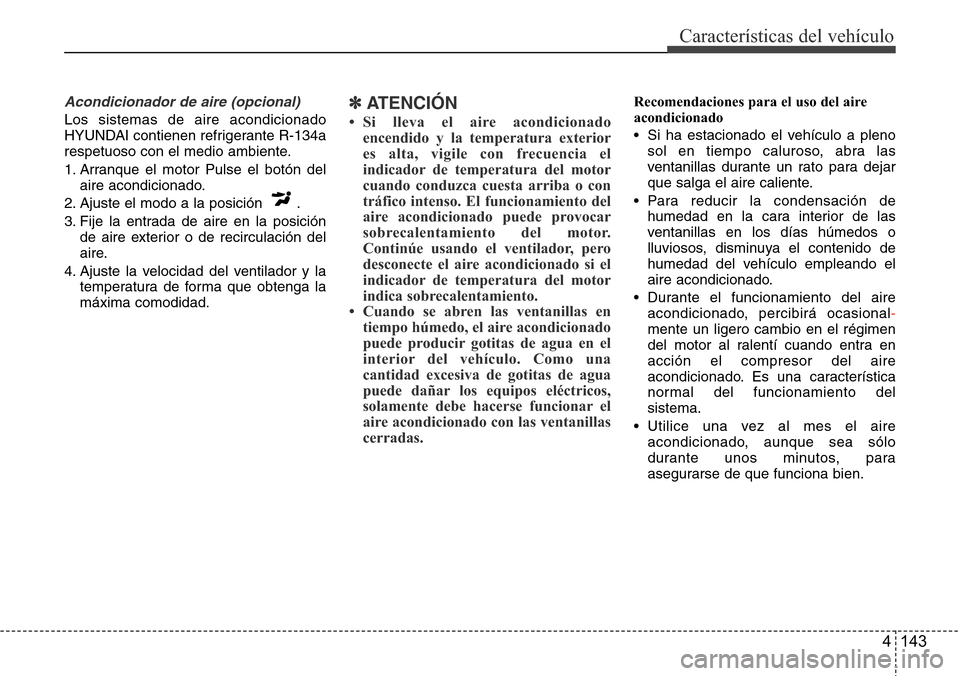

Acondicionador de aire (opcional)
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-134a
respetuoso con el medio ambiente.
1. Arranque el motor Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición
de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la
temperatura de forma que obtenga la
máxima comodidad.✽ATENCIÓN
• Si lleva el aire acondicionado
encendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o con
tráfico intenso. El funcionamiento del
aire acondicionado puede provocar
sobrecalentamiento del motor.
Continúe usando el ventilador, pero
desconecte el aire acondicionado si el
indicador de temperatura del motor
indica sobrecalentamiento.
• Cuando se abren las ventanillas en
tiempo húmedo, el aire acondicionado
puede producir gotitas de agua en el
interior del vehículo. Como una
cantidad excesiva de gotitas de agua
puede dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las ventanillas
cerradas.
Recomendaciones para el uso del aire
acondicionado
• Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
• Para reducir la condensación de
humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
• Durante el funcionamiento del aire
acondicionado, percibirá ocasional-
mente un ligero cambio en el régimen
del motor al ralentí cuando entra en
acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento del
sistema.
• Utilice una vez al mes el aire
acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.

Características del vehículo
144 4
• Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es uan característica
normal de operación del sistema.
• Si acciona el aire acondicionado
excesivamente, la diferencia entre la
temperatura del aire exterior y la del
parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control de
la velocidad del ventilador a la
velocidad baja.

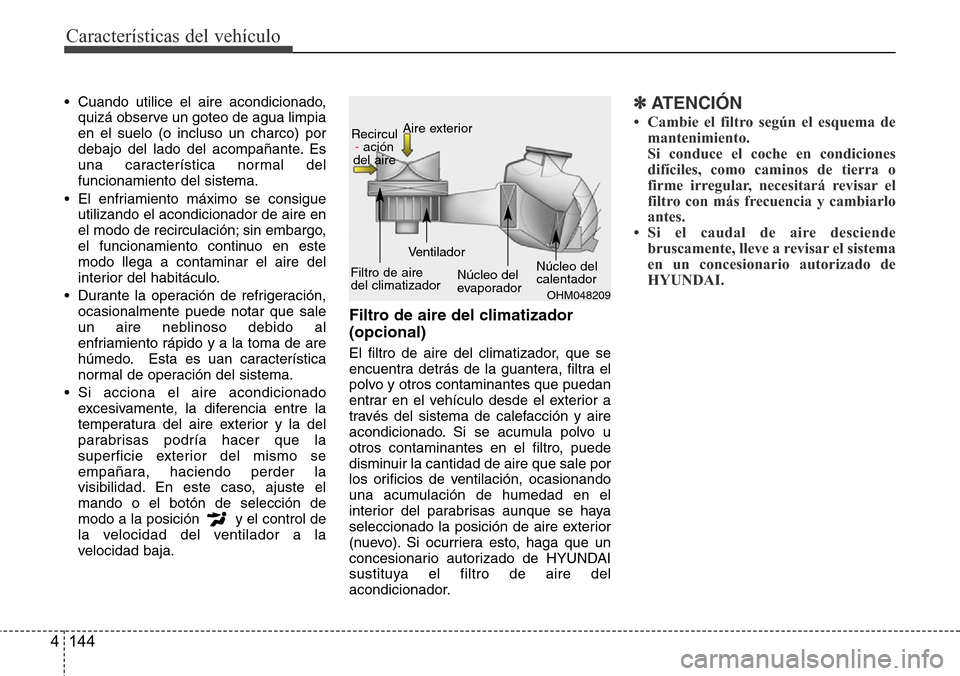

Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
✽ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el caudal de aire desciende
bruscamente, lleve a revisar el sistema
en un concesionario autorizado de
HYUNDAI.
OHM048209
Aire exterior
Recircul
-ación
del aire
Filtro de aire
del climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador

4 145
Características del vehículo

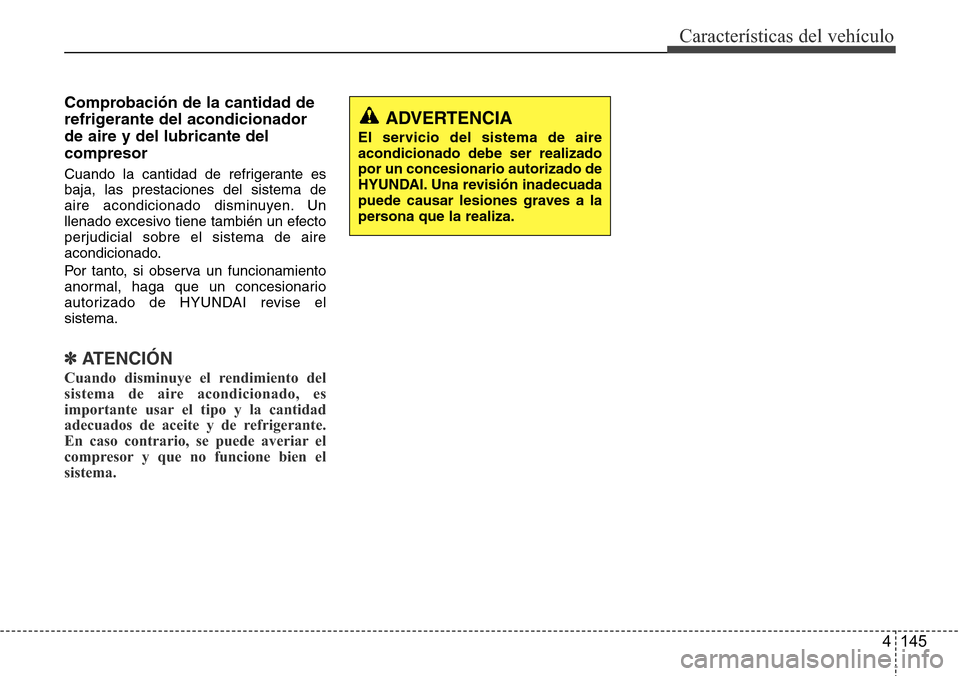

Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
Por tanto, si observa un funcionamiento
anormal, haga que un concesionario
autorizado de HYUNDAI revise el
sistema.
✽ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
ADVERTENCIA
El servicio del sistema de aire
acondicionado debe ser realizado
por un concesionario autorizado de
HYUNDAI. Una revisión inadecuada
puede causar lesiones graves a la
persona que la realiza.

Características del vehículo
146 4

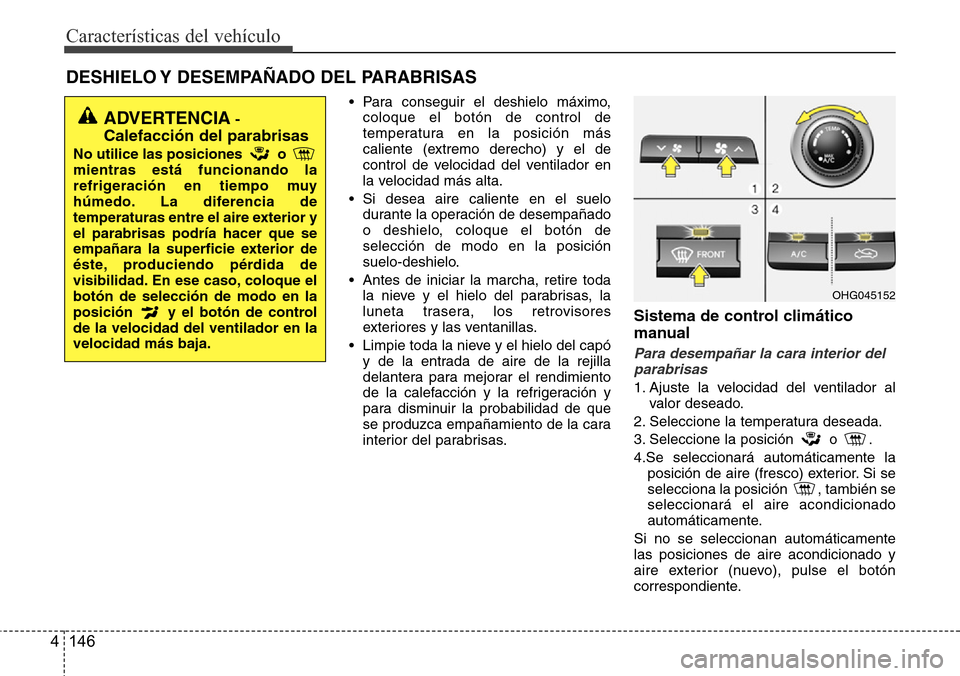

DESHIELO Y DESEMPAÑADO DEL PARABRISAS
• Para conseguir el deshielo máximo,
coloque el botón de control de
temperatura en la posición más
caliente (extremo derecho) y el de
control de velocidad del ventilador en
la velocidad más alta.
• Si desea aire caliente en el suelo
durante la operación de desempañado
o deshielo, coloque el botón de
selección de modo en la posición
suelo-deshielo.
• Antes de iniciar la marcha, retire toda
la nieve y el hielo del parabrisas, la
luneta trasera, los retrovisores
exteriores y las ventanillas.
• Limpie toda la nieve y el hielo del capó
y de la entrada de aire de la rejilla
delantera para mejorar el rendimiento
de la calefacción y la refrigeración y
para disminuir la probabilidad de que
se produzca empañamiento de la cara
interior del parabrisas.
Sistema de control climático
manual
Para desempañar la cara interior del
parabrisas
1. Ajuste la velocidad del ventilador al
valor deseado.
2. Seleccione la temperatura deseada.
3. Seleccione la posición o .
4.Se seleccionará automáticamente la
posición de aire (fresco) exterior. Si se
selecciona la posición , también se
seleccionará el aire acondicionado
automáticamente.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado y
aire exterior (nuevo), pulse el botón
correspondiente.
ADVERTENCIA-
Calefacción del parabrisas
No utilice las posiciones o
mientras está funcionando la
refrigeración en tiempo muy
húmedo. La diferencia de
temperaturas entre el aire exterior y
el parabrisas podría hacer que se
empañara la superficie exterior de
éste, produciendo pérdida de
visibilidad. En ese caso, coloque el
botón de selección de modo en la
posición y el botón de control
de la velocidad del ventilador en la
velocidad más baja.
OHG045152

4 147
Características del vehículo
Para desescarchar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición más alta.
2. Fije la temperatura en la posición HI
de calor máximo.
3. Seleccione la posición .
4. Se seleccionará aire exterior (nuevo) y
aire acondicionado.
Sistema de control climático
automático
Para desempañar la cara interior del
parabrisas
1. Ajuste la velocidad del ventilador al
valor deseado.
2. Seleccione la temperatura deseada.
3. Pulse el botón de deshielo ( ).
4. Se conectará el aire acondicionado
según la temperatura ambiente
detectada y se seleccionarán
automáticamente la posición de aire
exterior (nuevo) y la velocidad de
ventilador más alta.
Si no se seleccionan automáticamente
las posiciones de aire acondicionado, de
aire exterior (nuevo), ajuste
manualmente el botón o mando
correspondiente.
Si se selecciona la posición , el
ventilador va automáticamente
de menor a mayor velocidad.
OHG045154
OHG045155
OHG045153■Tipo A
■Tipo B

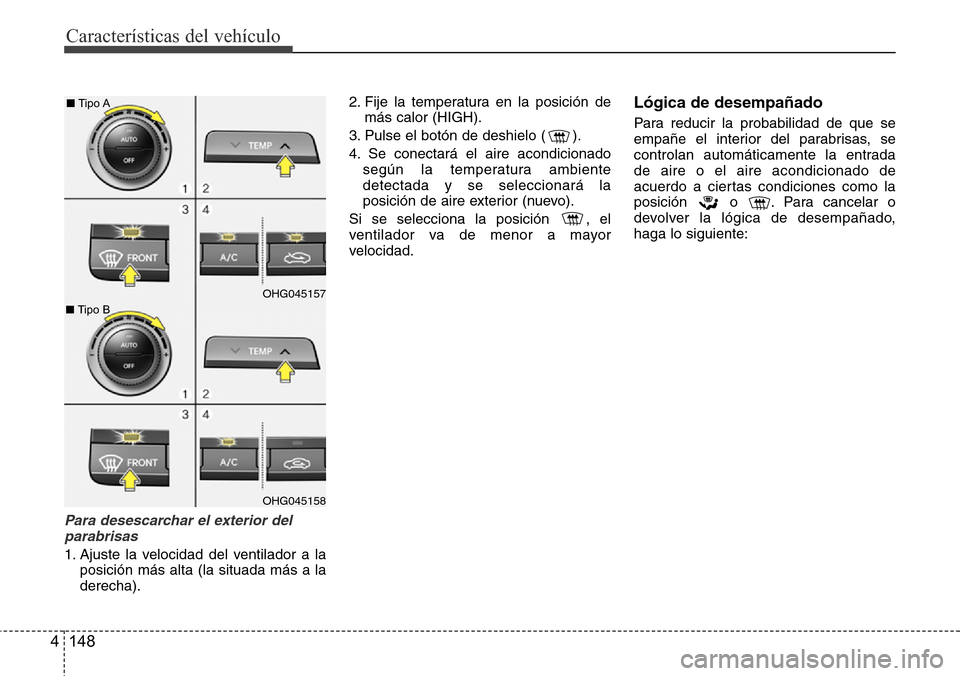

Características del vehículo
148 4
Para desescarchar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador a la
posición más alta (la situada más a la
derecha).2. Fije la temperatura en la posición de
más calor (HIGH).
3. Pulse el botón de deshielo ( ).
4. Se conectará el aire acondicionado
según la temperatura ambiente
detectada y se seleccionará la
posición de aire exterior (nuevo).
Si se selecciona la posición , el
ventilador va de menor a mayor
velocidad.
Lógica de desempañado
Para reducir la probabilidad de que se
empañe el interior del parabrisas, se
controlan automáticamente la entrada
de aire o el aire acondicionado de
acuerdo a ciertas condiciones como la
posición o . Para cancelar o
devolver la lógica de desempañado,
haga lo siguiente:
OHG045157
OHG045158 ■Tipo A
■Tipo B

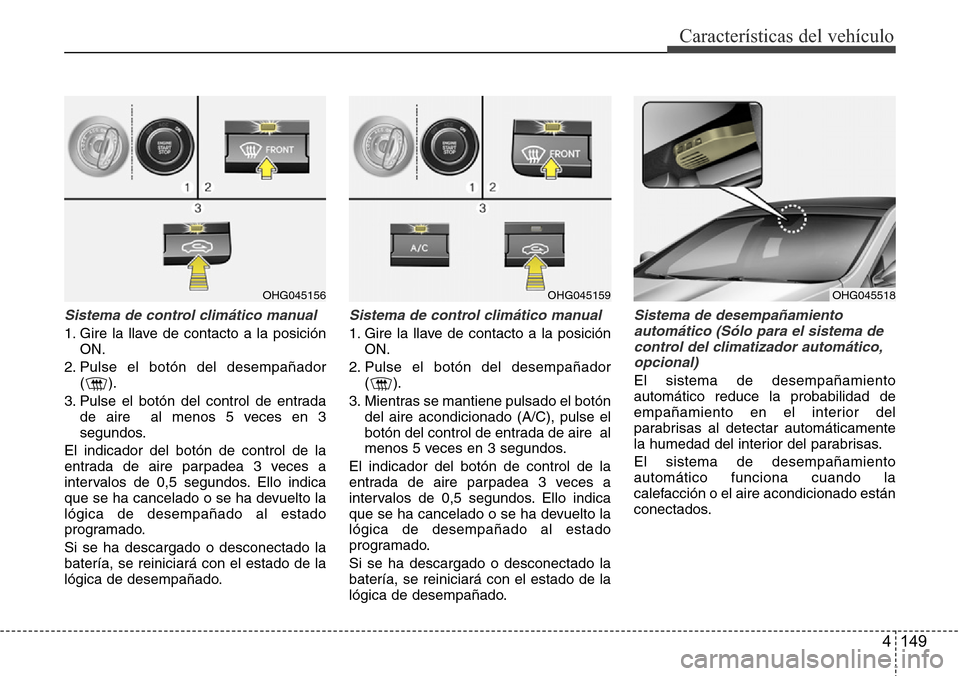

4 149
Características del vehículo
Sistema de control climático manual
1. Gire la llave de contacto a la posición
ON.
2. Pulse el botón del desempañador
().
3. Pulse el botón del control de entrada
de aire al menos 5 veces en 3
segundos.
El indicador del botón de control de la
entrada de aire parpadea 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto la
lógica de desempañado al estado
programado.
Si se ha descargado o desconectado la
batería, se reiniciará con el estado de la
lógica de desempañado.
Sistema de control climático manual
1. Gire la llave de contacto a la posición
ON.
2. Pulse el botón del desempañador
().
3. Mientras se mantiene pulsado el botón
del aire acondicionado (A/C), pulse el
botón del control de entrada de aire al
menos 5 veces en 3 segundos.
El indicador del botón de control de la
entrada de aire parpadea 3 veces a
intervalos de 0,5 segundos. Ello indica
que se ha cancelado o se ha devuelto la
lógica de desempañado al estado
programado.
Si se ha descargado o desconectado la
batería, se reiniciará con el estado de la
lógica de desempañado.
Sistema de desempañamiento
automático (Sólo para el sistema de
control del climatizador automático,
opcional)
El sistema de desempañamiento
automático reduce la probabilidad de
empañamiento en el interior del
parabrisas al detectar automáticamente
la humedad del interior del parabrisas.
El sistema de desempañamiento
automático funciona cuando la
calefacción o el aire acondicionado están
conectados.
OHG045159OHG045156OHG045518
