Hyundai Azera 2016 Manual del propietario (Grandeur) (in Spanish)

Características del vehículo
130 4

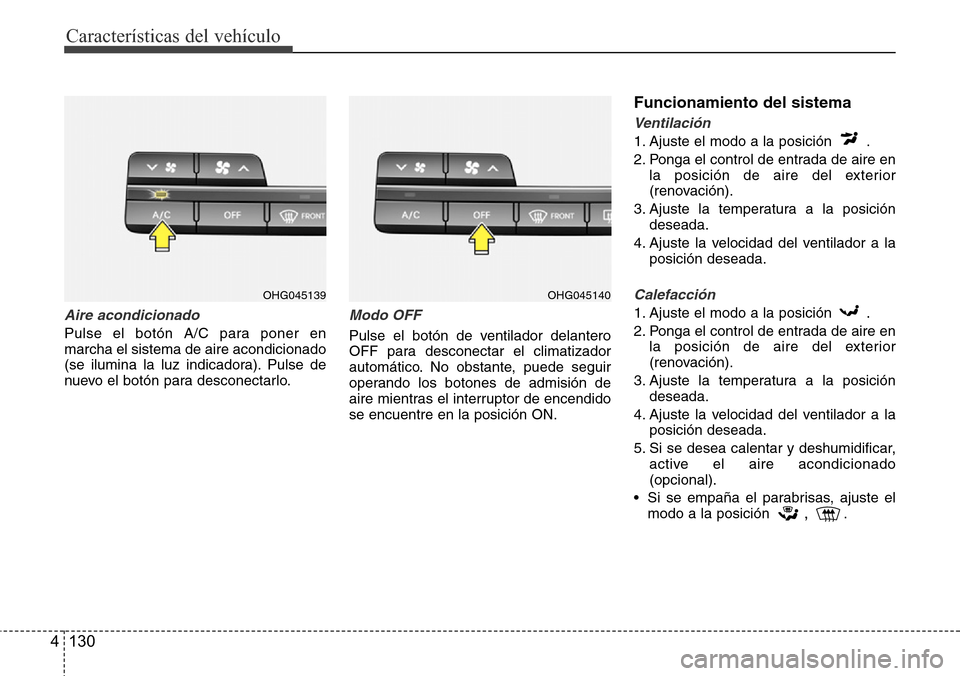

Aire acondicionado
Pulse el botón A/C para poner en
marcha el sistema de aire acondicionado
(se ilumina la luz indicadora). Pulse de
nuevo el botón para desconectarlo.
Modo OFF
Pulse el botón de ventilador delantero
OFF para desconectar el climatizador
automático. No obstante, puede seguir
operando los botones de admisión de
aire mientras el interruptor de encendido
se encuentre en la posición ON.
Funcionamiento del sistema
Ventilación
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
Calefacción
1. Ajuste el modo a la posición .
2. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
3. Ajuste la temperatura a la posición
deseada.
4. Ajuste la velocidad del ventilador a la
posición deseada.
5. Si se desea calentar y deshumidificar,
active el aire acondicionado
(opcional).
• Si se empaña el parabrisas, ajuste el
modo a la posición
, .
OHG045139OHG045140

4 131
Características del vehículo

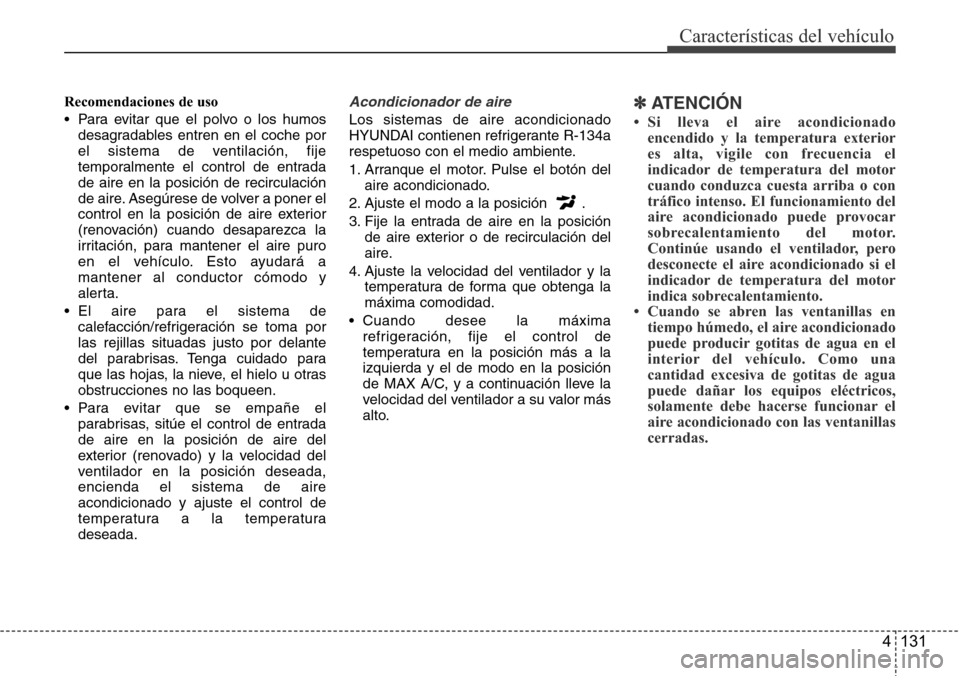

Recomendaciones de uso
• Para evitar que el polvo o los humos
desagradables entren en el coche por
el sistema de ventilación, fije
temporalmente el control de entrada
de aire en la posición de recirculación
de aire. Asegúrese de volver a poner el
control en la posición de aire exterior
(renovación) cuando desaparezca la
irritación, para mantener el aire puro
en el vehículo. Esto ayudará a
mantener al conductor cómodo y
alerta.
• El aire para el sistema de
calefacción/refrigeración se toma por
las rejillas situadas justo por delante
del parabrisas. Tenga cuidado para
que las hojas, la nieve, el hielo u otras
obstrucciones no las boqueen.
• Para evitar que se empañe el
parabrisas, sitúe el control de entrada
de aire en la posición de aire del
exterior (renovado) y la velocidad del
ventilador en la posición deseada,
encienda el sistema de aire
acondicionado y ajuste el control de
temperatura a la temperatura
deseada.Acondicionador de aire
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-134a
respetuoso con el medio ambiente.
1. Arranque el motor. Pulse el botón del
aire acondicionado.
2. Ajuste el modo a la posición .
3. Fije la entrada de aire en la posición
de aire exterior o de recirculación del
aire.
4. Ajuste la velocidad del ventilador y la
temperatura de forma que obtenga la
máxima comodidad.
• Cuando desee la máxima
refrigeración, fije el control de
temperatura en la posición más a la
izquierda y el de modo en la posición
de MAX A/C, y a continuación lleve la
velocidad del ventilador a su valor más
alto.✽ATENCIÓN
• Si lleva el aire acondicionado
encendido y la temperatura exterior
es alta, vigile con frecuencia el
indicador de temperatura del motor
cuando conduzca cuesta arriba o con
tráfico intenso. El funcionamiento del
aire acondicionado puede provocar
sobrecalentamiento del motor.
Continúe usando el ventilador, pero
desconecte el aire acondicionado si el
indicador de temperatura del motor
indica sobrecalentamiento.
• Cuando se abren las ventanillas en
tiempo húmedo, el aire acondicionado
puede producir gotitas de agua en el
interior del vehículo. Como una
cantidad excesiva de gotitas de agua
puede dañar los equipos eléctricos,
solamente debe hacerse funcionar el
aire acondicionado con las ventanillas
cerradas.

Características del vehículo
132 4

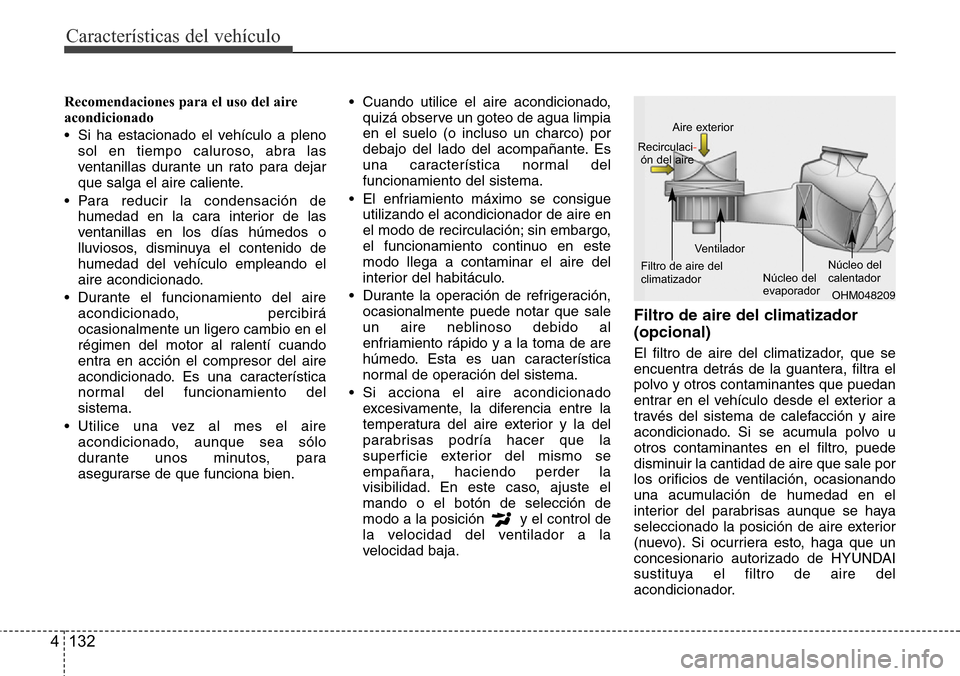

Recomendaciones para el uso del aire
acondicionado
• Si ha estacionado el vehículo a pleno
sol en tiempo caluroso, abra las
ventanillas durante un rato para dejar
que salga el aire caliente.
• Para reducir la condensación de
humedad en la cara interior de las
ventanillas en los días húmedos o
lluviosos, disminuya el contenido de
humedad del vehículo empleando el
aire acondicionado.
• Durante el funcionamiento del aire
acondicionado, percibirá
ocasionalmente un ligero cambio en el
régimen del motor al ralentí cuando
entra en acción el compresor del aire
acondicionado. Es una característica
normal del funcionamiento del
sistema.
• Utilice una vez al mes el aire
acondicionado, aunque sea sólo
durante unos minutos, para
asegurarse de que funciona bien.• Cuando utilice el aire acondicionado,
quizá observe un goteo de agua limpia
en el suelo (o incluso un charco) por
debajo del lado del acompañante. Es
una característica normal del
funcionamiento del sistema.
• El enfriamiento máximo se consigue
utilizando el acondicionador de aire en
el modo de recirculación; sin embargo,
el funcionamiento continuo en este
modo llega a contaminar el aire del
interior del habitáculo.
• Durante la operación de refrigeración,
ocasionalmente puede notar que sale
un aire neblinoso debido al
enfriamiento rápido y a la toma de are
húmedo. Esta es uan característica
normal de operación del sistema.
• Si acciona el aire acondicionado
excesivamente, la diferencia entre la
temperatura del aire exterior y la del
parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control de
la velocidad del ventilador a la
velocidad baja.
Filtro de aire del climatizador
(opcional)
El filtro de aire del climatizador, que se
encuentra detrás de la guantera, filtra el
polvo y otros contaminantes que puedan
entrar en el vehículo desde el exterior a
través del sistema de calefacción y aire
acondicionado. Si se acumula polvo u
otros contaminantes en el filtro, puede
disminuir la cantidad de aire que sale por
los orificios de ventilación, ocasionando
una acumulación de humedad en el
interior del parabrisas aunque se haya
seleccionado la posición de aire exterior
(nuevo). Si ocurriera esto, haga que un
concesionario autorizado de HYUNDAI
sustituya el filtro de aire del
acondicionador.
OHM048209 Aire exterior
Recirculaci
-ón del aire
Filtro de aire del
climatizadorVentilador
Núcleo del
evaporadorNúcleo del
calentador

4 133
Características del vehículo

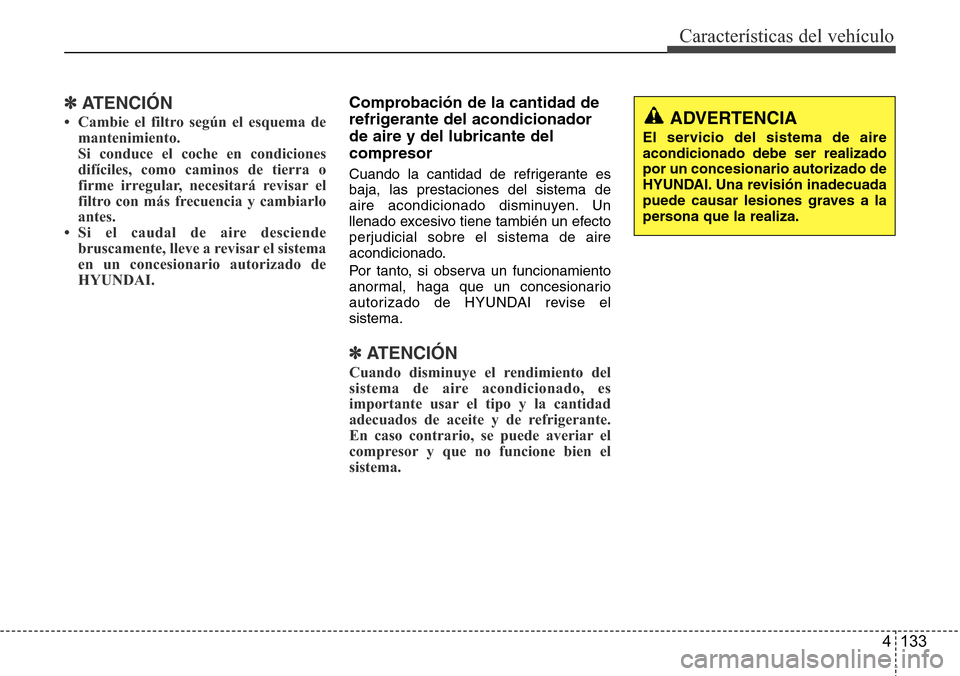

✽ATENCIÓN
• Cambie el filtro según el esquema de
mantenimiento.
Si conduce el coche en condiciones
difíciles, como caminos de tierra o
firme irregular, necesitará revisar el
filtro con más frecuencia y cambiarlo
antes.
• Si el caudal de aire desciende
bruscamente, lleve a revisar el sistema
en un concesionario autorizado de
HYUNDAI.
Comprobación de la cantidad de
refrigerante del acondicionador
de aire y del lubricante del
compresor
Cuando la cantidad de refrigerante es
baja, las prestaciones del sistema de
aire acondicionado disminuyen. Un
llenado excesivo tiene también un efecto
perjudicial sobre el sistema de aire
acondicionado.
Por tanto, si observa un funcionamiento
anormal, haga que un concesionario
autorizado de HYUNDAI revise el
sistema.
✽ATENCIÓN
Cuando disminuye el rendimiento del
sistema de aire acondicionado, es
importante usar el tipo y la cantidad
adecuados de aceite y de refrigerante.
En caso contrario, se puede averiar el
compresor y que no funcione bien el
sistema.
ADVERTENCIA
El servicio del sistema de aire
acondicionado debe ser realizado
por un concesionario autorizado de
HYUNDAI. Una revisión inadecuada
puede causar lesiones graves a la
persona que la realiza.

Características del vehículo
134 4

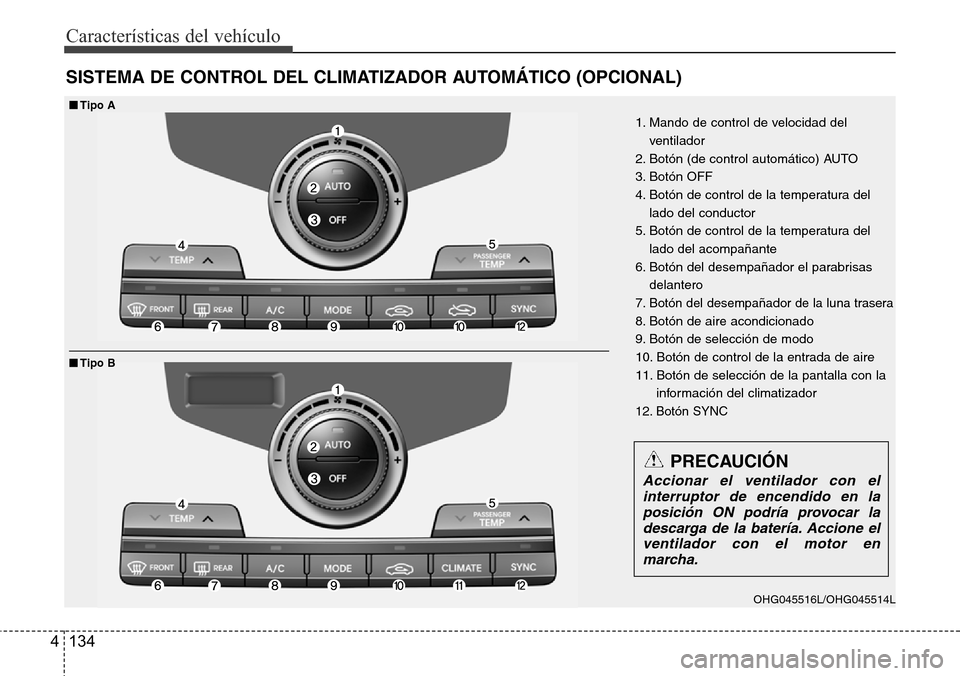

SISTEMA DE CONTROL DEL CLIMATIZADOR AUTOMÁTICO (OPCIONAL)
1. Mando de control de velocidad del
ventilador
2. Botón (de control automático) AUTO
3. Botón OFF
4. Botón de control de la temperatura del
lado del conductor
5. Botón de control de la temperatura del
lado del acompañante
6. Botón del desempañador el parabrisas
delantero
7.
Botón del desempañador de la luna trasera
8. Botón de aire acondicionado
9. Botón de selección de modo
10. Botón de control de la entrada de aire
11. Botón de selección de la pantalla con la
información del climatizador
12. Botón SYNC
■■Tipo A
■Tipo B
OHG045516L/OHG045514L
PRECAUCIÓN
Accionar el ventilador con el
interruptor de encendido en la
posición ON podría provocar la
descarga de la batería. Accione el
ventilador con el motor en
marcha.

4 135
Características del vehículo

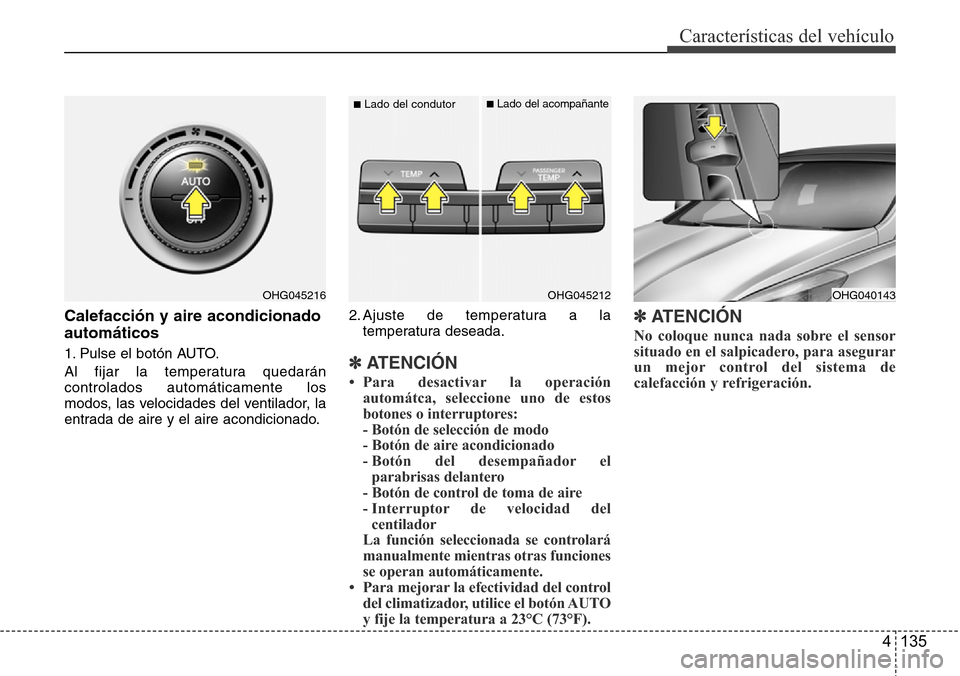

Calefacción y aire acondicionado
automáticos
1. Pulse el botón AUTO.
Al fijar la temperatura quedarán
controlados automáticamente los
modos, las velocidades del ventilador, la
entrada de aire y el aire acondicionado.2. Ajuste de temperatura a la
temperatura deseada.✽ATENCIÓN
• Para desactivar la operación
automátca, seleccione uno de estos
botones o interruptores:
- Botón de selección de modo
- Botón de aire acondicionado
- Botón del desempañador el
parabrisas delantero
- Botón de control de toma de aire
- Interruptor de velocidad del
centilador
La función seleccionada se controlará
manualmente mientras otras funciones
se operan automáticamente.
• Para mejorar la efectividad del control
del climatizador, utilice el botón AUTO
y fije la temperatura a 23°C (73°F).
✽ATENCIÓN
No coloque nunca nada sobre el sensor
situado en el salpicadero, para asegurar
un mejor control del sistema de
calefacción y refrigeración.
OHG040143OHG045216OHG045212
■Lado del condutor■Lado del acompañante

Características del vehículo
136 4

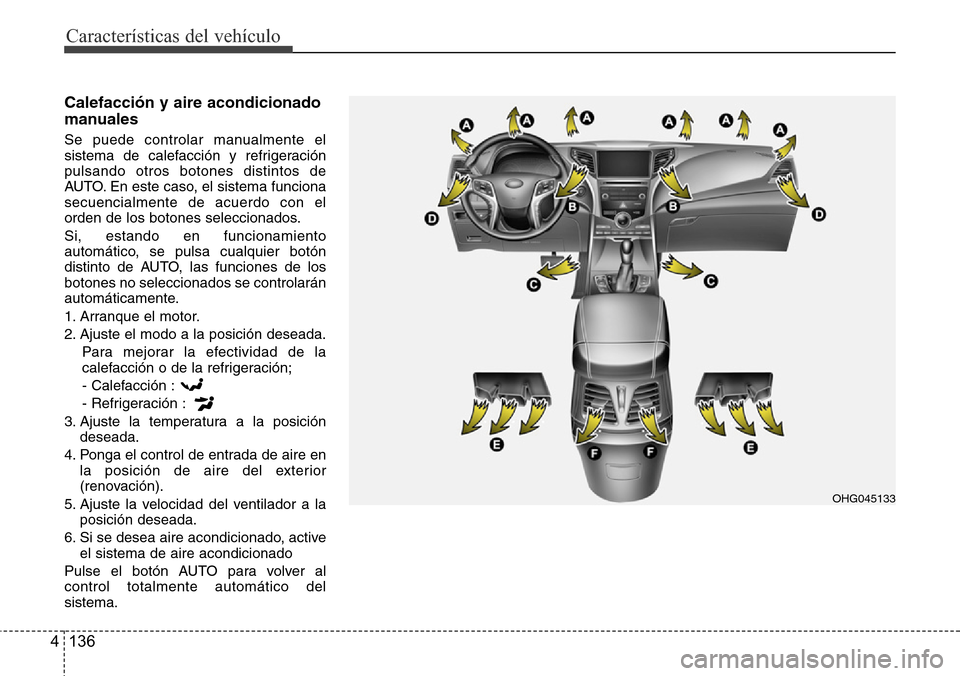

Calefacción y aire acondicionado
manuales
Se puede controlar manualmente el
sistema de calefacción y refrigeración
pulsando otros botones distintos de
AUTO. En este caso, el sistema funciona
secuencialmente de acuerdo con el
orden de los botones seleccionados.
Si, estando en funcionamiento
automático, se pulsa cualquier botón
distinto de AUTO, las funciones de los
botones no seleccionados se controlarán
automáticamente.
1. Arranque el motor.
2. Ajuste el modo a la posición deseada.
Para mejorar la efectividad de la
calefacción o de la refrigeración;
- Calefacción :
- Refrigeración :
3. Ajuste la temperatura a la posición
deseada.
4. Ponga el control de entrada de aire en
la posición de aire del exterior
(renovación).
5. Ajuste la velocidad del ventilador a la
posición deseada.
6. Si se desea aire acondicionado, active
el sistema de aire acondicionado
Pulse el botón AUTO para volver al
control totalmente automático del
sistema.
OHG045133

4 137
Características del vehículo

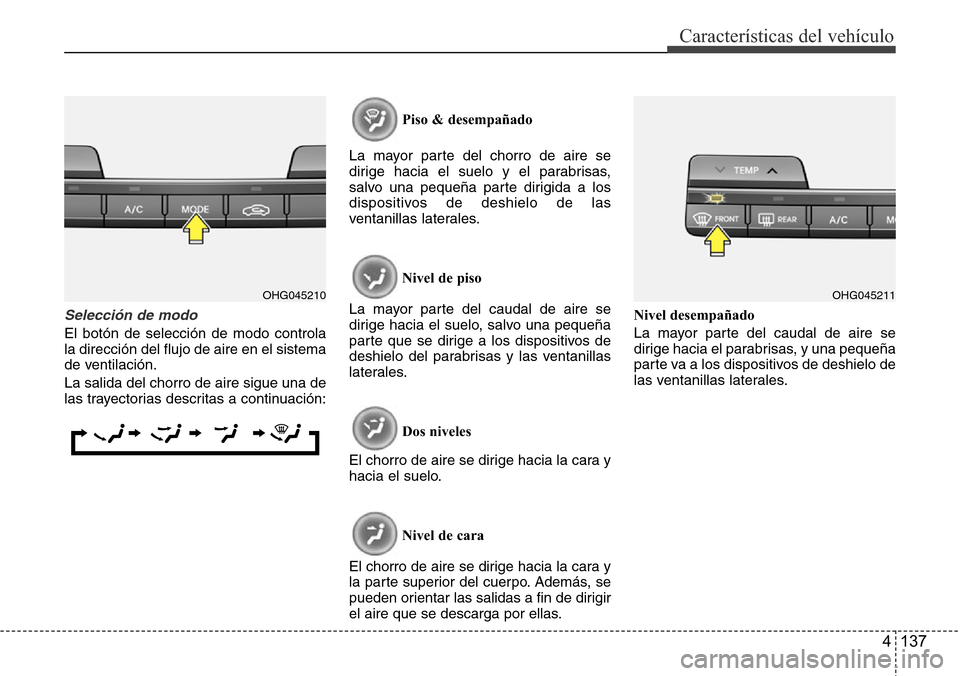

Selección de modo
El botón de selección de modo controla
la dirección del flujo de aire en el sistema
de ventilación.
La salida del chorro de aire sigue una de
las trayectorias descritas a continuación:Piso & desempañado
La mayor parte del chorro de aire se
dirige hacia el suelo y el parabrisas,
salvo una pequeña parte dirigida a los
dispositivos de deshielo de las
ventanillas laterales.
Nivel de piso
La mayor parte del caudal de aire se
dirige hacia el suelo, salvo una pequeña
parte que se dirige a los dispositivos de
deshielo del parabrisas y las ventanillas
laterales.
Dos niveles
El chorro de aire se dirige hacia la cara y
hacia el suelo.
Nivel de cara
El chorro de aire se dirige hacia la cara y
la parte superior del cuerpo. Además, se
pueden orientar las salidas a fin de dirigir
el aire que se descarga por ellas.Nivel desempañado
La mayor parte del caudal de aire se
dirige hacia el parabrisas, y una pequeña
parte va a los dispositivos de deshielo de
las ventanillas laterales.
OHG045210OHG045211

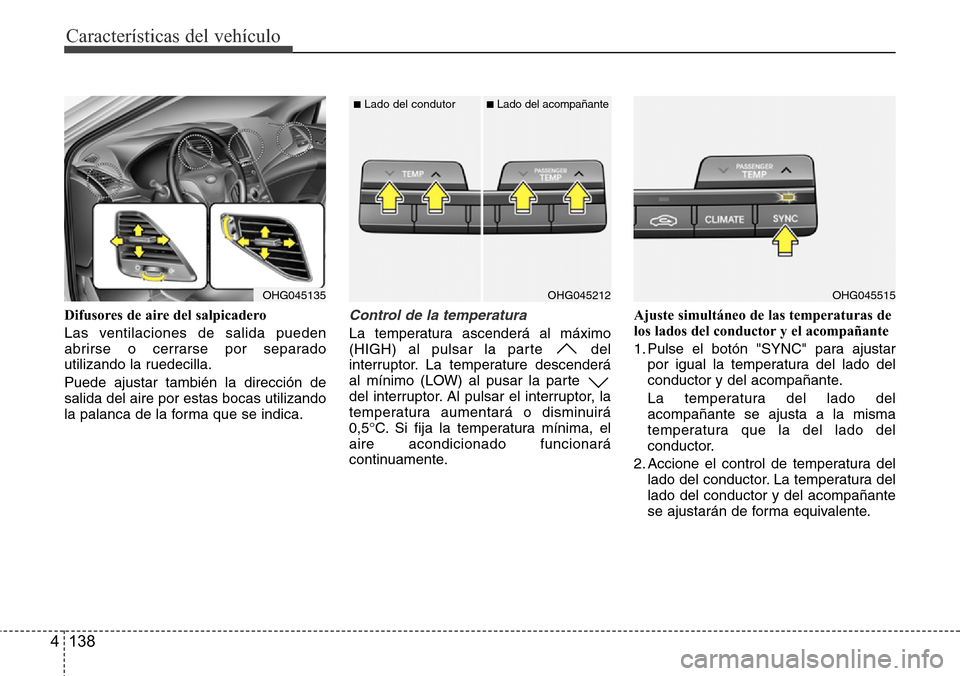

Características del vehículo
138 4
Difusores de aire del salpicadero
Las ventilaciones de salida pueden
abrirse o cerrarse por separado
utilizando la ruedecilla.
Puede ajustar también la dirección de
salida del aire por estas bocas utilizando
la palanca de la forma que se indica.Control de la temperatura
La temperatura ascenderá al máximo
(HIGH) al pulsar la parte del
interruptor. La temperature descenderá
al mínimo (LOW) al pusar la parte
del interruptor. Al pulsar el interruptor, la
temperatura aumentará o disminuirá
0,5°C. Si fija la temperatura mínima, el
aire acondicionado funcionará
continuamente.Ajuste simultáneo de las temperaturas de
los lados del conductor y el acompañante
1. Pulse el botón "SYNC" para ajustar
por igual la temperatura del lado del
conductor y del acompañante.
La temperatura del lado del
acompañante se ajusta a la misma
temperatura que la del lado del
conductor.
2. Accione el control de temperatura del
lado del conductor. La temperatura del
lado del conductor y del acompañante
se ajustarán de forma equivalente.
OHG045135OHG045212
■Lado del condutor■Lado del acompañante
OHG045515

4 139

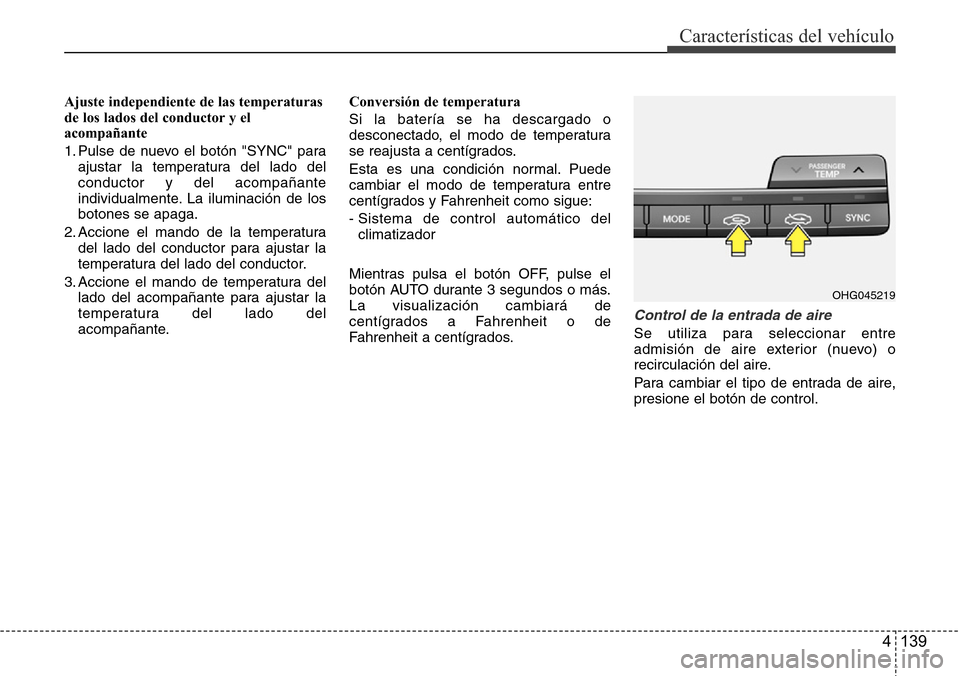

Características del vehículo
Ajuste independiente de las temperaturas
de los lados del conductor y el
acompañante
1. Pulse de nuevo el botón "SYNC" para
ajustar la temperatura del lado del
conductor y del acompañante
individualmente. La iluminación de los
botones se apaga.
2. Accione el mando de la temperatura
del lado del conductor para ajustar la
temperatura del lado del conductor.
3. Accione el mando de temperatura del
lado del acompañante para ajustar la
temperatura del lado del
acompañante.Conversión de temperatura
Si la batería se ha descargado o
desconectado, el modo de temperatura
se reajusta a centígrados.
Esta es una condición normal. Puede
cambiar el modo de temperatura entre
centígrados y Fahrenheit como sigue:
- Sistema de control automático del
climatizador
Mientras pulsa el botón OFF, pulse el
botón AUTO durante 3 segundos o más.
La visualización cambiará de
centígrados a Fahrenheit o de
Fahrenheit a centígrados.
Control de la entrada de aire
Se utiliza para seleccionar entre
admisión de aire exterior (nuevo) o
recirculación del aire.
Para cambiar el tipo de entrada de aire,
presione el botón de control.
OHG045219
