Características del vehículo
100 4
El sistema de ayduda de
estacionamiento asiste al conductor en
el movimiento del vehículo emitiendo
una señal acústica si se detecta algún
objeto a una distancia de 60 cm (24 in.)
delante y 100 cm (39 in.) detrás del
vehículo. Este es un sistema
complementario y no intenta reemplazar
la necesidades de cuidado y atención
extremos del conductor.El margen de detección y los objetos que
dectectan los sensores son limitados.
Cuando se mueva, preste la máxima
atención a lo que está delante y detrás
de usted como lo haría en un vehículo
que no estuviese equipado con el
sistema de ayuda de estacionamiento.

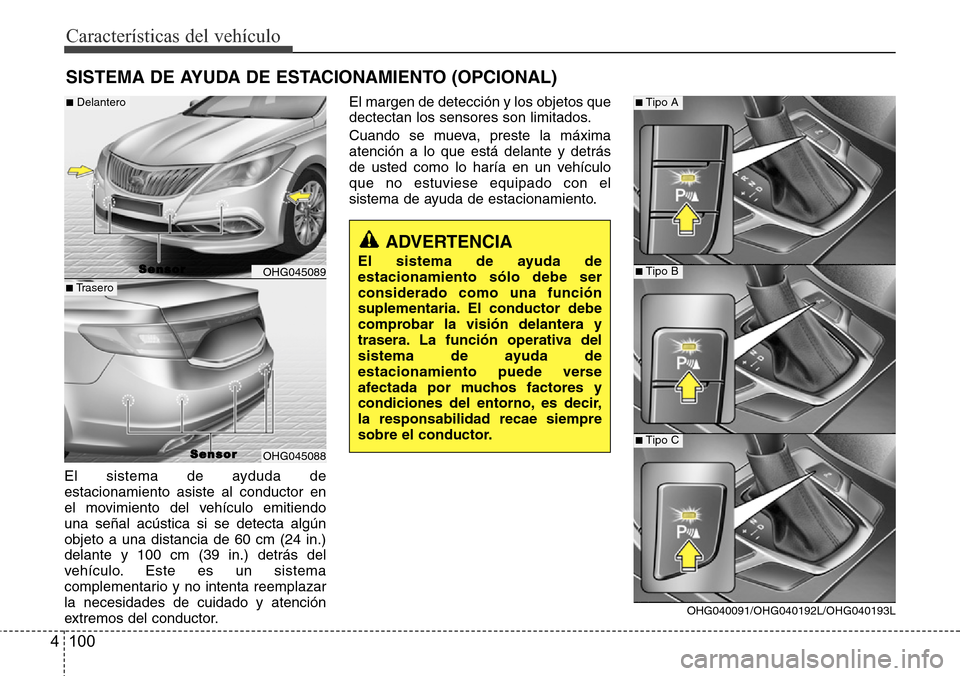

SISTEMA DE AYUDA DE ESTACIONAMIENTO (OPCIONAL)
ADVERTENCIA
El sistema de ayuda de
estacionamiento sólo debe ser
considerado como una función
suplementaria. El conductor debe
comprobar la visión delantera y
trasera. La función operativa del
sistema de ayuda de
estacionamiento puede verse
afectada por muchos factores y
condiciones del entorno, es decir,
la responsabilidad recae siempre
sobre el conductor.OHG045089
OHG045088
S S
e e
n n
s s
o o
r r
■Delantero
■Trasero
S S
e e
n n
s s
o o
r r
OHG040091/OHG040192L/OHG040193L
■Tipo A
■Tipo B
■Tipo C

4 101
Características del vehículo

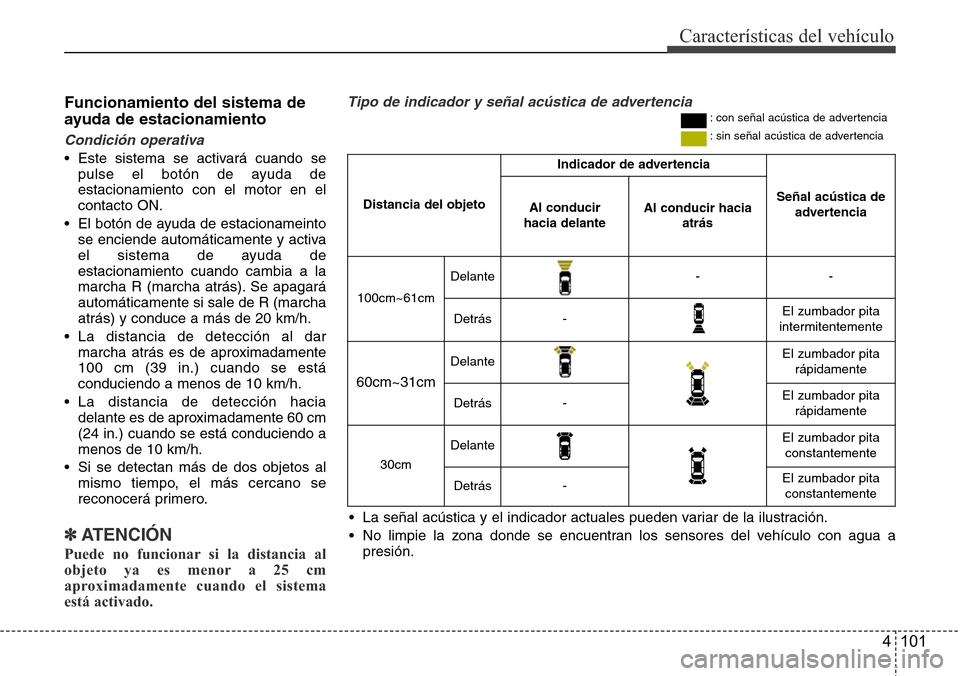

Funcionamiento del sistema de
ayuda de estacionamiento
Condición operativa
• Este sistema se activará cuando se
pulse el botón de ayuda de
estacionamiento con el motor en el
contacto ON.
• El botón de ayuda de estacionameinto
se enciende automáticamente y activa
el sistema de ayuda de
estacionamiento cuando cambia a la
marcha R (marcha atrás). Se apagará
automáticamente si sale de R (marcha
atrás) y conduce a más de 20 km/h.
• La distancia de detección al dar
marcha atrás es de aproximadamente
100 cm (39 in.) cuando se está
conduciendo a menos de 10 km/h.
• La distancia de detección hacia
delante es de aproximadamente 60 cm
(24 in.) cuando se está conduciendo a
menos de 10 km/h.
• Si se detectan más de dos objetos al
mismo tiempo, el más cercano se
reconocerá primero.
✽ATENCIÓN
Puede no funcionar si la distancia al
objeto ya es menor a 25 cm
aproximadamente cuando el sistema
está activado.
Distancia del objeto
Indicador de advertencia
Señal acústica de
advertenciaAl conducir
hacia delanteAl conducir hacia
atrás
100cm~61cm
Delante--
Detrás-El zumbador pita
intermitentemente
60cm~31cm
DelanteEl zumbador pita
rápidamente
Detrás-El zumbador pita
rápidamente
30cm
DelanteEl zumbador pita
constantemente
Detrás-El zumbador pita
constantemente
• La señal acústica y el indicador actuales pueden variar de la ilustración.
• No limpie la zona donde se encuentran los sensores del vehículo con agua a
presión.
Tipo de indicador y señal acústica de advertencia: con señal acústica de advertencia
: sin señal acústica de advertencia

Características del vehículo
102 4

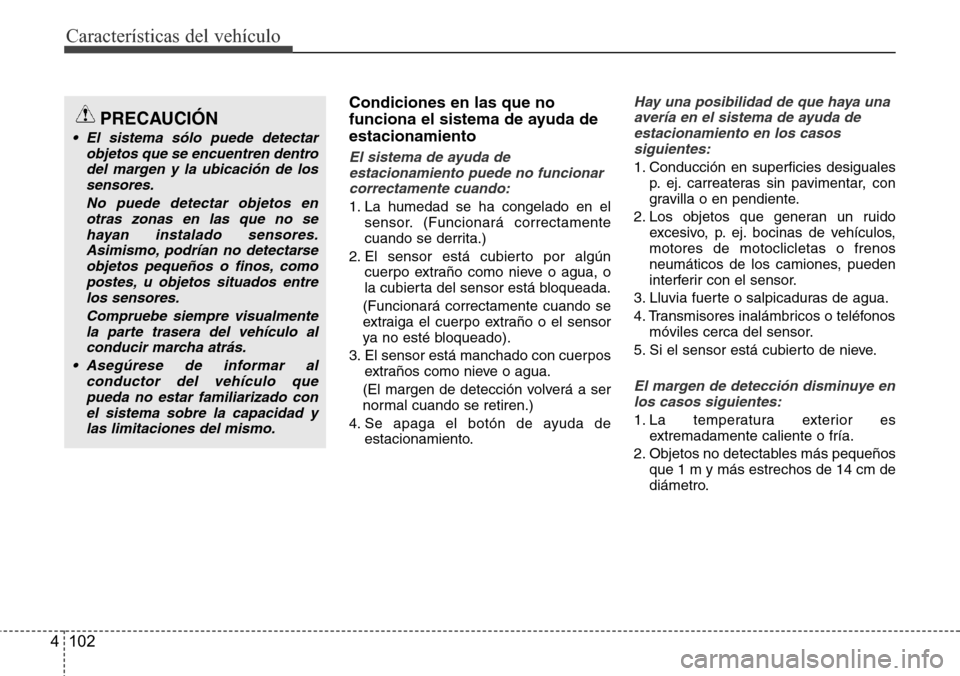

Condiciones en las que no
funciona el sistema de ayuda de
estacionamiento
El sistema de ayuda de
estacionamiento puede no funcionar
correctamente cuando:
1. La humedad se ha congelado en el
sensor. (Funcionará correctamente
cuando se derrita.)
2. El sensor está cubierto por algún
cuerpo extraño como nieve o agua, o
la cubierta del sensor está bloqueada.
(Funcionará correctamente cuando se
extraiga el cuerpo extraño o el sensor
ya no esté bloqueado).
3. El sensor está manchado con cuerpos
extraños como nieve o agua.
(El margen de detección volverá a ser
normal cuando se retiren.)
4. Se apaga el botón de ayuda de
estacionamiento.
Hay una posibilidad de que haya una
avería en el sistema de ayuda de
estacionamiento en los casos
siguientes:
1. Conducción en superficies desiguales
p. ej. carreateras sin pavimentar, con
gravilla o en pendiente.
2. Los objetos que generan un ruido
excesivo, p. ej. bocinas de vehículos,
motores de motoclicletas o frenos
neumáticos de los camiones, pueden
interferir con el sensor.
3. Lluvia fuerte o salpicaduras de agua.
4. Transmisores inalámbricos o teléfonos
móviles cerca del sensor.
5. Si el sensor está cubierto de nieve.
El margen de detección disminuye en
los casos siguientes:
1. La temperatura exterior es
extremadamente caliente o fría.
2. Objetos no detectables más pequeños
que 1 m y más estrechos de 14 cm de
diámetro.
PRECAUCIÓN
• El sistema sólo puede detectar
objetos que se encuentren dentro
del margen y la ubicación de los
sensores.
No puede detectar objetos en
otras zonas en las que no se
hayan instalado sensores.
Asimismo, podrían no detectarse
objetos pequeños o finos, como
postes, u objetos situados entre
los sensores.
Compruebe siempre visualmente
la parte trasera del vehículo al
conducir marcha atrás.
• Asegúrese de informar al
conductor del vehículo que
pueda no estar familiarizado con
el sistema sobre la capacidad y
las limitaciones del mismo.

4 103
Características del vehículo

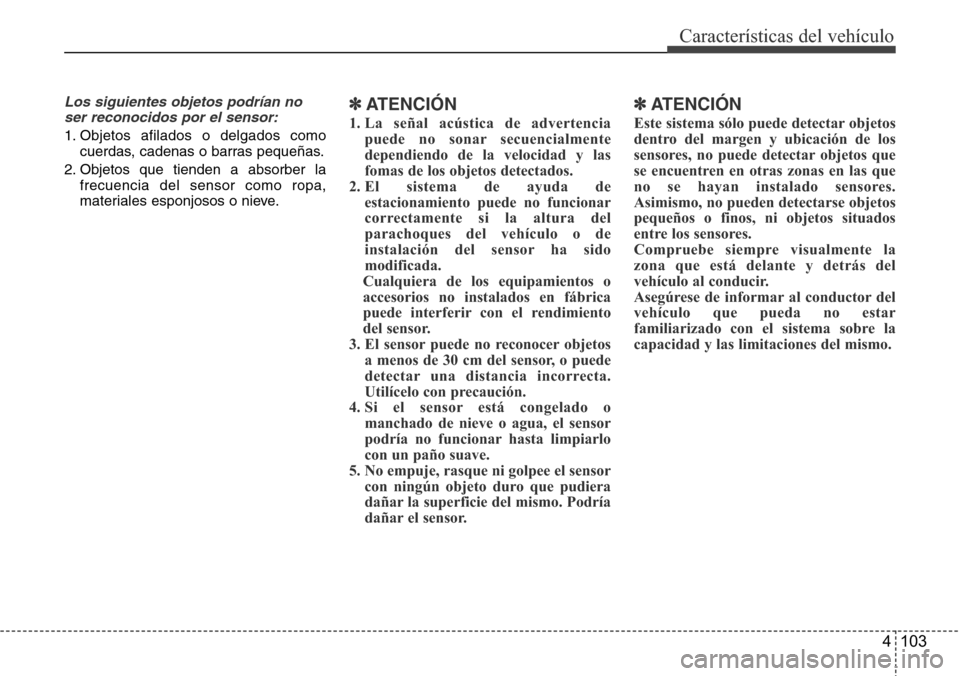

Los siguientes objetos podrían no
ser reconocidos por el sensor:
1. Objetos afilados o delgados como
cuerdas, cadenas o barras pequeñas.
2. Objetos que tienden a absorber la
frecuencia del sensor como ropa,
materiales esponjosos o nieve.
✽ATENCIÓN
1. La señal acústica de advertencia
puede no sonar secuencialmente
dependiendo de la velocidad y las
fomas de los objetos detectados.
2. El sistema de ayuda de
estacionamiento puede no funcionar
correctamente si la altura del
parachoques del vehículo o de
instalación del sensor ha sido
modificada.
Cualquiera de los equipamientos o
accesorios no instalados en fábrica
puede interferir con el rendimiento
del sensor.
3. El sensor puede no reconocer objetos
a menos de 30 cm del sensor, o puede
detectar una distancia incorrecta.
Utilícelo con precaución.
4. Si el sensor está congelado o
manchado de nieve o agua, el sensor
podría no funcionar hasta limpiarlo
con un paño suave.
5. No empuje, rasque ni golpee el sensor
con ningún objeto duro que pudiera
dañar la superficie del mismo. Podría
dañar el sensor.
✽ATENCIÓN
Este sistema sólo puede detectar objetos
dentro del margen y ubicación de los
sensores, no puede detectar objetos que
se encuentren en otras zonas en las que
no se hayan instalado sensores.
Asimismo, no pueden detectarse objetos
pequeños o finos, ni objetos situados
entre los sensores.
Compruebe siempre visualmente la
zona que está delante y detrás del
vehículo al conducir.
Asegúrese de informar al conductor del
vehículo que pueda no estar
familiarizado con el sistema sobre la
capacidad y las limitaciones del mismo.

Características del vehículo
104 4

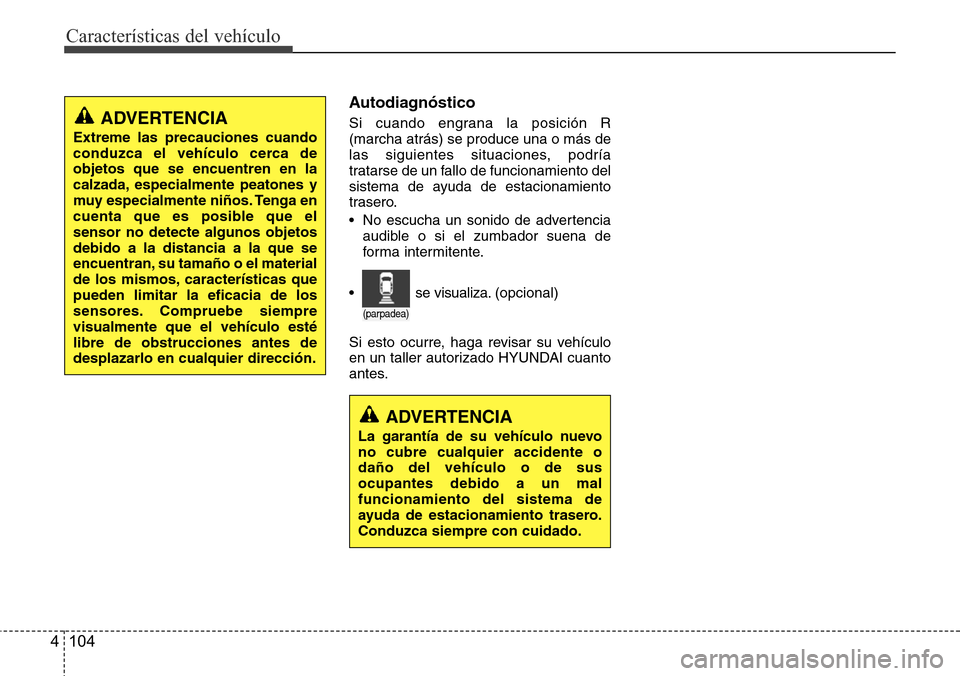

Autodiagnóstico
Si cuando engrana la posición R
(marcha atrás) se produce una o más de
las siguientes situaciones, podría
tratarse de un fallo de funcionamiento del
sistema de ayuda de estacionamiento
trasero.
• No escucha un sonido de advertencia
audible o si el zumbador suena de
forma intermitente.
Si esto ocurre, haga revisar su vehículo
en un taller autorizado HYUNDAI cuanto
antes.ADVERTENCIA
Extreme las precauciones cuando
conduzca el vehículo cerca de
objetos que se encuentren en la
calzada, especialmente peatones y
muy especialmente niños. Tenga en
cuenta que es posible que el
sensor no detecte algunos objetos
debido a la distancia a la que se
encuentran, su tamaño o el material
de los mismos, características que
pueden limitar la eficacia de los
sensores. Compruebe siempre
visualmente que el vehículo esté
libre de obstrucciones antes de
desplazarlo en cualquier dirección.
ADVERTENCIA
La garantía de su vehículo nuevo
no cubre cualquier accidente o
daño del vehículo o de sus
ocupantes debido a un mal
funcionamiento del sistema de
ayuda de estacionamiento trasero.
Conduzca siempre con cuidado.
(parpadea)
• se visualiza. (opcional)

4 105
Características del vehículo

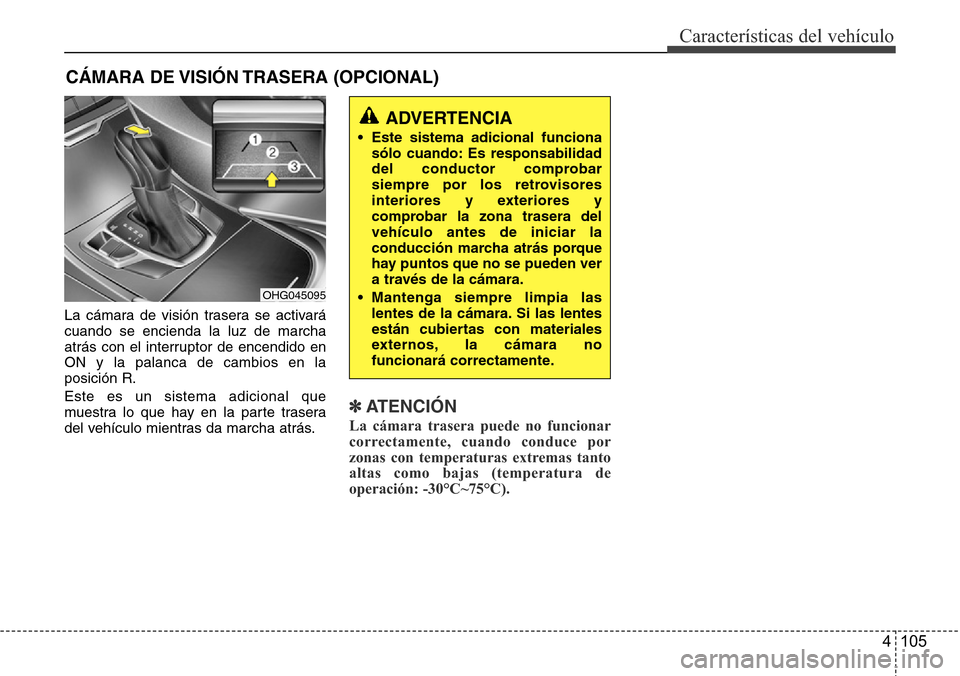

La cámara de visión trasera se activará
cuando se encienda la luz de marcha
atrás con el interruptor de encendido en
ON y la palanca de cambios en la
posición R.
Este es un sistema adicional que
muestra lo que hay en la parte trasera
del vehículo mientras da marcha atrás.
✽ATENCIÓN
La cámara trasera puede no funcionar
correctamente, cuando conduce por
zonas con temperaturas extremas tanto
altas como bajas (temperatura de
operación: -30°C~75°C).
CÁMARA DE VISIÓN TRASERA (OPCIONAL)
ADVERTENCIA
• Este sistema adicional funciona
sólo cuando: Es responsabilidad
del conductor comprobar
siempre por los retrovisores
interiores y exteriores y
comprobar la zona trasera del
vehículo antes de iniciar la
conducción marcha atrás porque
hay puntos que no se pueden ver
a través de la cámara.
• Mantenga siempre limpia las
lentes de la cámara. Si las lentes
están cubiertas con materiales
externos, la cámara no
funcionará correctamente.
OHG045095

Características del vehículo
106 4

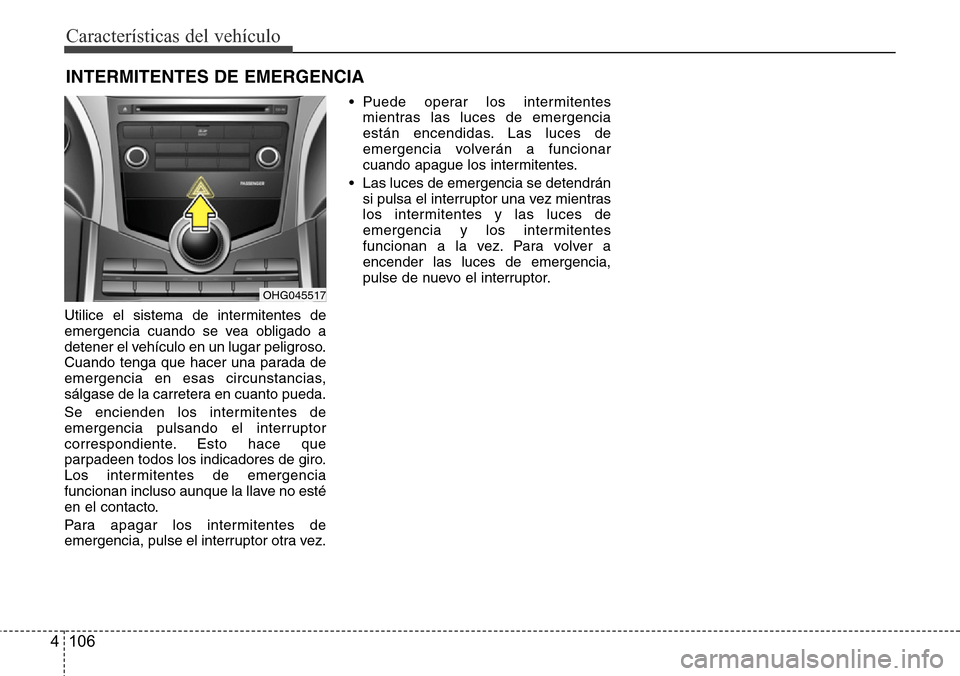

Utilice el sistema de intermitentes de
emergencia cuando se vea obligado a
detener el vehículo en un lugar peligroso.
Cuando tenga que hacer una parada de
emergencia en esas circunstancias,
sálgase de la carretera en cuanto pueda.
Se encienden los intermitentes de
emergencia pulsando el interruptor
correspondiente. Esto hace que
parpadeen todos los indicadores de giro.
Los intermitentes de emergencia
funcionan incluso aunque la llave no esté
en el contacto.
Para apagar los intermitentes de
emergencia, pulse el interruptor otra vez.• Puede operar los intermitentes
mientras las luces de emergencia
están encendidas. Las luces de
emergencia volverán a funcionar
cuando apague los intermitentes.
• Las luces de emergencia se detendrán
si pulsa el interruptor una vez mientras
los intermitentes y las luces de
emergencia y los intermitentes
funcionan a la vez. Para volver a
encender las luces de emergencia,
pulse de nuevo el interruptor.
OHG045517
INTERMITENTES DE EMERGENCIA

4 107
Características del vehículo

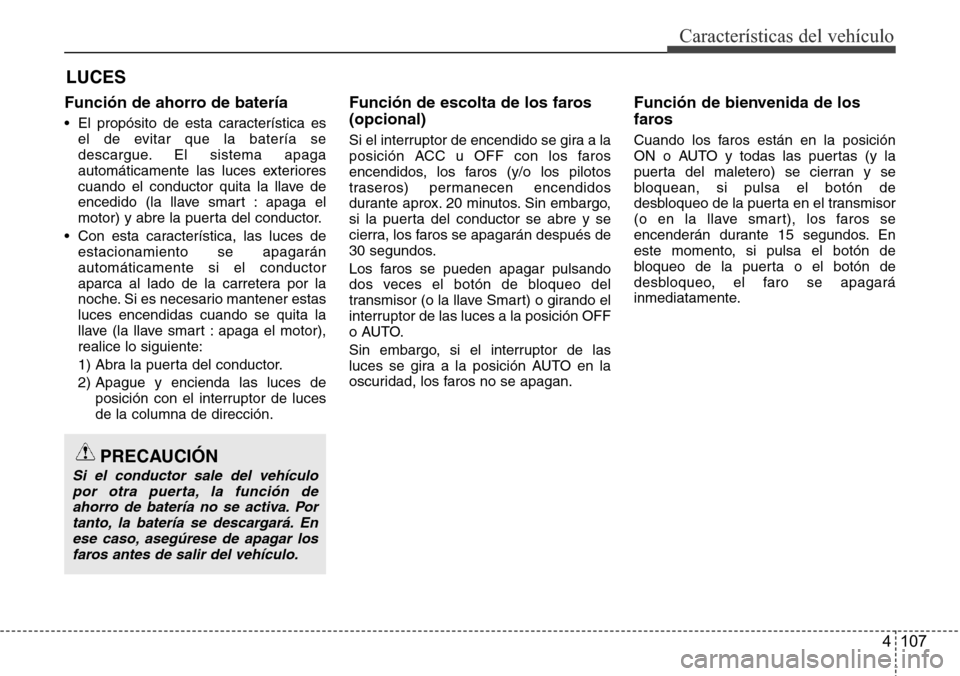

Función de ahorro de batería
• El propósito de esta característica es
el de evitar que la batería se
descargue. El sistema apaga
automáticamente las luces exteriores
cuando el conductor quita la llave de
encedido (la llave smart : apaga el
motor) y abre la puerta del conductor.
• Con esta característica, las luces de
estacionamiento se apagarán
automáticamente si el conductor
aparca al lado de la carretera por la
noche. Si es necesario mantener estas
luces encendidas cuando se quita la
llave (la llave smart : apaga el motor),
realice lo siguiente:
1) Abra la puerta del conductor.
2) Apague y encienda las luces de
posición con el interruptor de luces
de la columna de dirección.
Función de escolta de los faros
(opcional)
Si el interruptor de encendido se gira a la
posición ACC u OFF con los faros
encendidos, los faros (y/o los pilotos
traseros) permanecen encendidos
durante aprox. 20 minutos. Sin embargo,
si la puerta del conductor se abre y se
cierra, los faros se apagarán después de
30 segundos.
Los faros se pueden apagar pulsando
dos veces el botón de bloqueo del
transmisor (o la llave Smart) o girando el
interruptor de las luces a la posición OFF
o AUTO.
Sin embargo, si el interruptor de las
luces se gira a la posición AUTO en la
oscuridad, los faros no se apagan.
Función de bienvenida de los
faros
Cuando los faros están en la posición
ON o AUTO y todas las puertas (y la
puerta del maletero) se cierran y se
bloquean, si pulsa el botón de
desbloqueo de la puerta en el transmisor
(o en la llave smart), los faros se
encenderán durante 15 segundos. En
este momento, si pulsa el botón de
bloqueo de la puerta o el botón de
desbloqueo, el faro se apagará
inmediatamente.
LUCES
PRECAUCIÓN
Si el conductor sale del vehículo
por otra puerta, la función de
ahorro de batería no se activa. Por
tanto, la batería se descargará. En
ese caso, asegúrese de apagar los
faros antes de salir del vehículo.

Características del vehículo
108 4

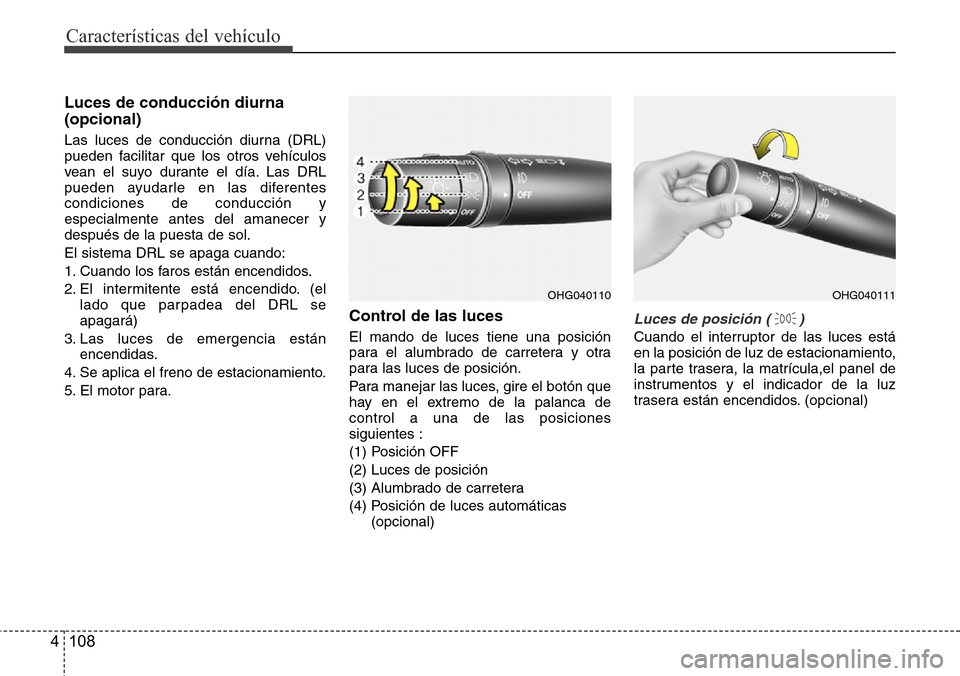

Luces de conducción diurna
(opcional)
Las luces de conducción diurna (DRL)
pueden facilitar que los otros vehículos
vean el suyo durante el día. Las DRL
pueden ayudarle en las diferentes
condiciones de conducción y
especialmente antes del amanecer y
después de la puesta de sol.
El sistema DRL se apaga cuando:
1. Cuando los faros están encendidos.
2. El intermitente está encendido. (el
lado que parpadea del DRL se
apagará)
3. Las luces de emergencia están
encendidas.
4. Se aplica el freno de estacionamiento.
5. El motor para.
Control de las luces
El mando de luces tiene una posición
para el alumbrado de carretera y otra
para las luces de posición.
Para manejar las luces, gire el botón que
hay en el extremo de la palanca de
control a una de las posiciones
siguientes :
(1) Posición OFF
(2) Luces de posición
(3) Alumbrado de carretera
(4) Posición de luces automáticas
(opcional)
Luces de posición ( )
Cuando el interruptor de las luces está
en la posición de luz de estacionamiento,
la parte trasera, la matrícula,el panel de
instrumentos y el indicador de la luz
trasera están encendidos. (opcional)
OHG040110OHG040111

4 109
Características del vehículo

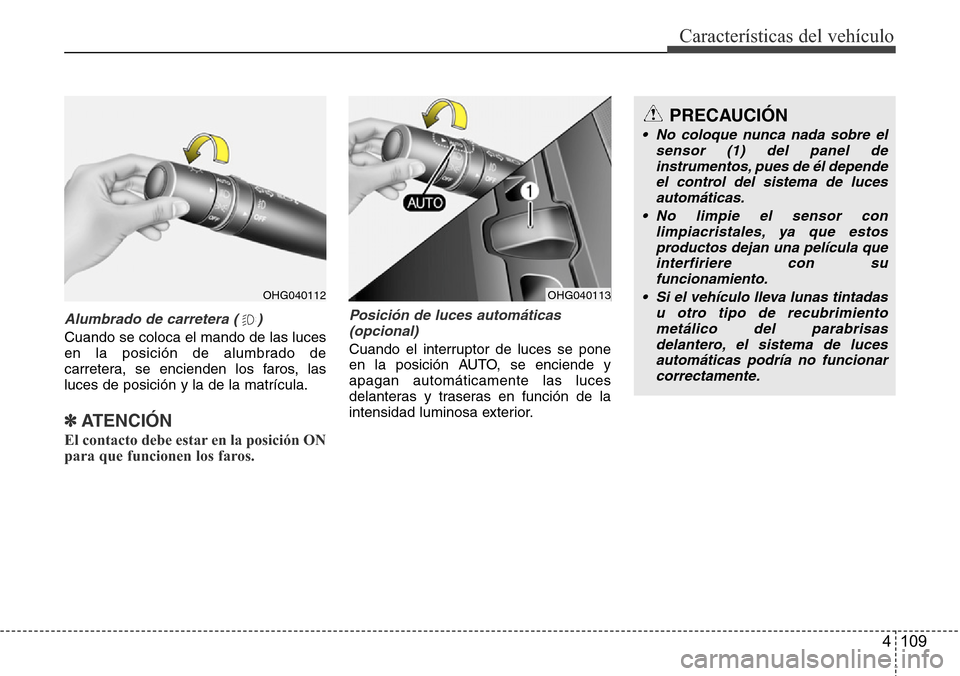

Alumbrado de carretera ( )
Cuando se coloca el mando de las luces
en la posición de alumbrado de
carretera, se encienden los faros, las
luces de posición y la de la matrícula.
✽ATENCIÓN
El contacto debe estar en la posición ON
para que funcionen los faros.
Posición de luces automáticas
(opcional)
Cuando el interruptor de luces se pone
en la posición AUTO, se enciende y
apagan automáticamente las luces
delanteras y traseras en función de la
intensidad luminosa exterior.
PRECAUCIÓN
• No coloque nunca nada sobre el
sensor (1) del panel de
instrumentos, pues de él depende
el control del sistema de luces
automáticas.
• No limpie el sensor con
limpiacristales, ya que estos
productos dejan una película que
interfiriere con su
funcionamiento.
• Si el vehículo lleva lunas tintadas
u otro tipo de recubrimiento
metálico del parabrisas
delantero, el sistema de luces
automáticas podría no funcionar
correctamente.
OHG040113OHG040112
