6-23
Acil Durumda Yapılması Gerekenler
6
JACKDOC14S
Kriko için EC Uygunluk Beyanı
# 22, Hyojuk3-Gil, Buk-Gu, Ulsan, Korea adresinde yerleşik
Safenet Limited (Onaylı Avrupa Kuruluşu : 1674)Denford Garage, Denford, Kettering Northants, NN14 4EQ, Birleşik Krallık
SAMKIIND. CO., LTD. şirketi,
Ürün: Kriko Aksamı
Tip tanımı/tanımları: Kriko Aksamı-600 kg, Kriko Aksamı-700 kg
Kriko Aksamı-800 kg, Kriko Aksamı-1000 kg
Kriko Aksamı-1200 kg, Kriko Aksamı-1500 kg
Seri No.: Yok
Üretim Yılı: 2013
işbu beyanın konusunu oluşturan aşağıdaki ürünün,
2006/42/EC
Üye Devletlerin makineler ile ilgili yasalarının yakınlaştırılması hakkındaki Yönerge (OJ
L157 9 Haziran 2006)
(Yayınlanma yeri ve tarihi)(yetkili kişinin veya temsilcinin adı, soyadı ve imzası)Ulsan, Kore / 25 Temmuz 2013 Hvun Duck, Cho Yönetici
* T.C.F Düzenleyen
Kişi:
aşağıdaki standart/standartlar veya diğer normatif belgelerle;
EN ISO12100 (2010) Makine güvenliği – Genel tasarım prensipleri –
Risk değerlendirmesi ve risk azaltımı
EN ISO12100-2/A1 (2009) Makine güvenliği – Temel konular, genel tasarım prensipleri,
2. Kısım : Teknik prensipler
EN 1494/A1 (2008) Mobil veya taşınabilir krikolar ve ilgili kaldırma ekipmanları
ve aşağıdaki Yönergenin/Yönergelerin hükümleriyle uyumlu olduğunu kendi sorumluluğu
altında beyan eder.
2006/42/EC sayılı Makine Yönergesine göre
EC Uygunluk Beyanı

6-24
Acil Durumda Yapılması Gerekenler

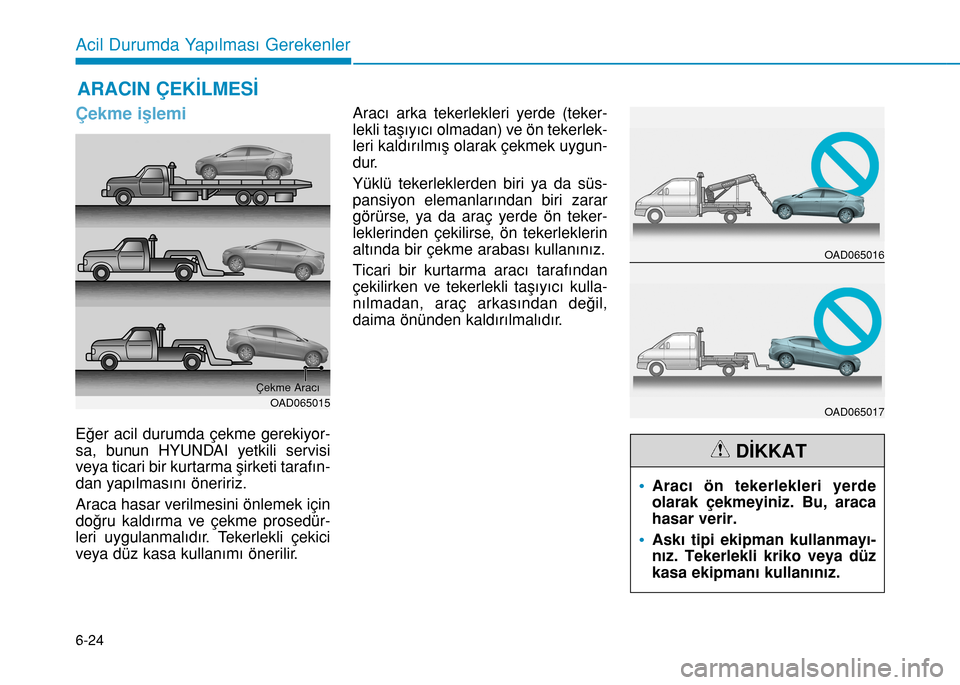

Çekme işlemi
Eğer acil durumda çekme gerekiyor-
sa, bunun HYUNDAI yetkili servisi
veya ticari bir kurtarma şirketi tarafın-
dan yapılmasını öneririz.
Araca hasar verilmesini önlemek için
doğru kaldırma ve çekme prosedür-
leri uygulanmalıdır. Tekerlekli çekici
veya düz kasa kullanımı önerilir.Aracı arka tekerlekleri yerde (teker-
lekli taşıyıcı olmadan) ve ön tekerlek-
leri kaldırılmış olarak çekmek uygun-
dur.
Yüklü tekerleklerden biri ya da süs-
pansiyon elemanlarından biri zarar
görürse, ya da araç yerde ön teker-
leklerinden çekilirse, ön tekerleklerin
altında bir çekme arabası kullanınız.
Ticari bir kurtarma aracı tarafından
çekilirken ve tekerlekli taşıyıcı kulla-
nılmadan, araç arkasından değil,
daima önünden kaldırılmalıdır.
ARACIN ÇEKİLMESİ
OAD065015 Çekme Aracı
•Aracı ön tekerlekleri yerde
olarak çekmeyiniz. Bu, araca
hasar verir.
•Askı tipi ekipman kullanmayı-
nız. Tekerlekli kriko veya düz
kasa ekipmanı kullanınız.
DİKKAT
OAD065016
OAD065017

6-25
Acil Durumda Yapılması Gerekenler
6
Acil durumda tekerlekli taşıyıcı olma-
dan aracınızı çekerken:
1. Kontak anahtarını ACC konumuna
getiriniz.
2. Vitesi N (Boş) konumuna alınız.

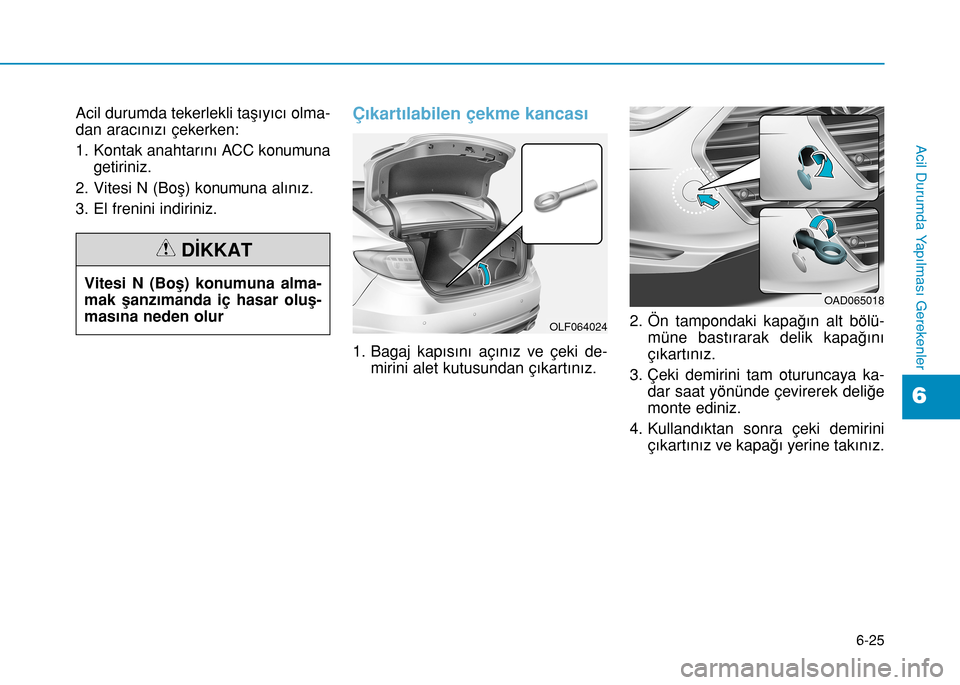

3. El frenini indiriniz.Çıkartılabilen çekme kancası
1. Bagaj kapısını açınız ve çeki de-
mirini alet kutusundan çıkartınız.2. Ön tampondaki kapağın alt bölü-
müne bastırarak delik kapağını
çıkartınız.
3. Çeki demirini tam oturuncaya ka-
dar saat yönünde çevirerek deliğe
monte ediniz.
4. Kullandıktan sonra çeki demirini
çıkartınız ve kapağı yerine takınız.
Vitesi N (Boş) konumuna alma-
mak şanzımanda iç hasar oluş-
masına neden olur
DİKKAT
OLF064024
OAD065018

6-26
Acil Durumda Yapılması Gerekenler
Acil Durumda Aracın
Çekilmesi
Eğer aracın çekilmesi gerekiyorsa,
bunun HYUNDAI yetkili servisi veya
ticari bir kurtarma şirketi tarafından
yapılmasını öneririz.Acil bir durumda kurtarma servisi
bulunamıyorsa, aracınız, ön (veya
arka) tarafta bulunan acil çekme kan-
casına tespit edilen halat veya zincir
ile çekilebilir.
Bir halat veya zincirle aracı çekerken
çok dikkatli olunuz. Çekilen araç için-
de direksiyon ve frenleri kullanacak
bir sürücü bulunmalıdır.
Bu şekilde çekme, sadece sert ze-
minli yollarda, kısa süreliğine ve dü-
şük hızda yapılabilir. Ayrıca, tekerlek-
ler, akslar, güç aktarma organları,
direksiyon ve frenler iyi durumda
olmalıdır.Daima aşağıdaki acil durum çekme
uyarılarına dikkat ediniz:
• Kontak anahtarını ACC konumuna
getiriniz, böylece direksiyon kilitlen-
mez.
• Vitesi N (Boş) konumuna alınız.
• El frenini indiriniz.
• Fren pedalına normalden daha
kuvvetli basınız.
• Elektrik destekli direksiyon sistemi
çalışmayacağı için direksiyonu da-
ha büyük bir kuvvetle çevirmeniz
gerekecektir.
• Aracınızı çekmek için, aracınızdan
daha ağır bir araç kullanınız.
• Her iki aracın sürücüsü de birbirle-
riyle sık sık haberleşmelidir.
• Acil çekme işleminden önce, kan-
canın çatlak veya hasarlı olup
olmadığını kontrol ediniz.
• Çekme halatı veya zincirini sağlam
şekilde kancaya bağlayınız.
• Kancayı aniden kuvvetle çekmeyi-
niz. Devamlı ve dengeli kuvvet
uygulayınız.
OAD065019
OAD065020
nÖn
nArka

6-27
Acil Durumda Yapılması Gerekenler
6

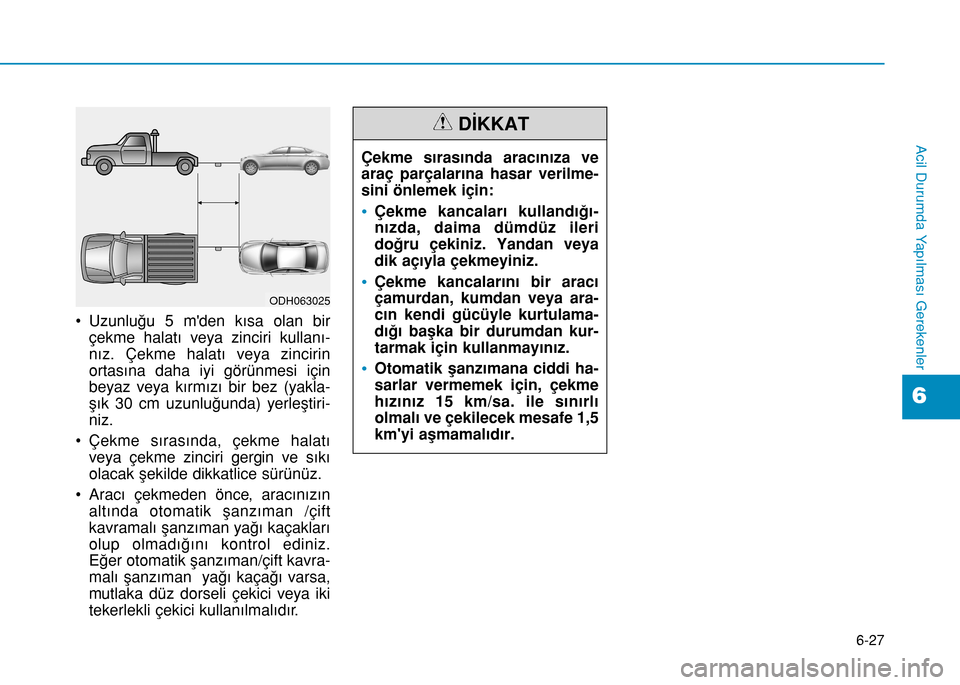

• Uzunluğu 5 m'den kısa olan bir
çekme halatı veya zinciri kullanı-
nız. Çekme halatı veya zincirin
ortasına daha iyi görünmesi için
beyaz veya kırmızı bir bez (yakla-
şık 30 cm uzunluğunda) yerleştiri-
niz.
• Çekme sırasında, çekme halatı
veya çekme zinciri gergin ve sıkı
olacak şekilde dikkatlice sürünüz.
• Aracı çekmeden önce, aracınızın
altında otomatik şanzıman /çift
kavramalı şanzıman yağı kaçakları
olup olmadığını kontrol ediniz.
Eğer otomatik şanzıman/çift kavra-
malı şanzıman yağı kaçağı varsa,
mutlaka düz dorseli çekici veya iki
tekerlekli çekici kullanılmalıdır.
Çekme sırasında aracınıza ve
araç parçalarına hasar verilme-
sini önlemek için:
•Çekme kancaları kullandığı-
nızda, daima dümdüz ileri
doğru çekiniz. Yandan veya
dik açıyla çekmeyiniz.
•Çekme kancalarını bir aracı
çamurdan, kumdan veya ara-
cın kendi gücüyle kurtulama-
dığı başka bir durumdan kur-
tarmak için kullanmayınız.
•Otomatik şanzımana ciddi ha-
sarlar vermemek için, çekme
hızınız 15 km/sa. ile sınırlı
olmalı ve çekilecek mesafe 1,5
km'yi aşmamalıdır.
DİKKAT
ODH063025

6-28
Acil Durumda Yapılması Gerekenler

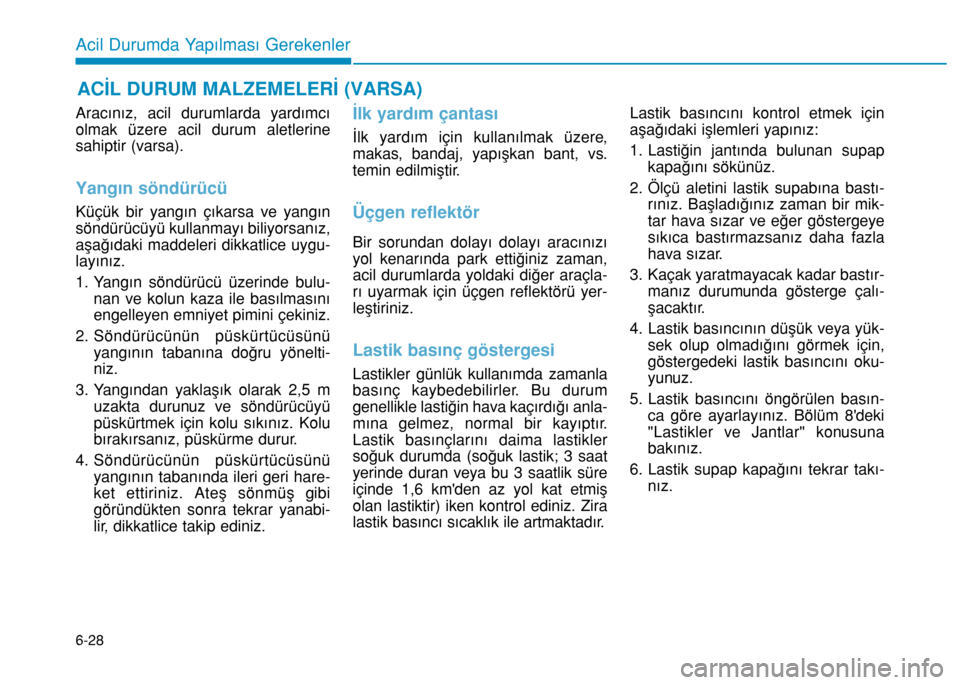

Aracınız, acil durumlarda yardımcı
olmak üzere acil durum aletlerine
sahiptir (varsa).
Yangın söndürücü
Küçük bir yangın çıkarsa ve yangın
söndürücüyü kullanmayı biliyorsanız,
aşağıdaki maddeleri dikkatlice uygu-
layınız.
1. Yangın söndürücü üzerinde bulu-
nan ve kolun kaza ile basılmasını
engelleyen emniyet pimini çekiniz.
2. Söndürücünün püskürtücüsünü
yangının tabanına doğru yönelti-
niz.
3. Yangından yaklaşık olarak 2,5 m
uzakta durunuz ve söndürücüyü
püskürtmek için kolu sıkınız. Kolu
bırakırsanız, püskürme durur.
4. Söndürücünün püskürtücüsünü
yangının tabanında ileri geri hare-
ket ettiriniz. Ateş sönmüş gibi
göründükten sonra tekrar yanabi-
lir, dikkatlice takip ediniz.
İlk yardım çantası
İlk yardım için kullanılmak üzere,
makas, bandaj, yapışkan bant, vs.
temin edilmiştir.
Üçgen reflektör
Bir sorundan dolayı dolayı aracınızı
yol kenarında park ettiğiniz zaman,
acil durumlarda yoldaki diğer araçla-
rı uyarmak için üçgen reflektörü yer-
leştiriniz.
Lastik basınç göstergesi
Lastikler günlük kullanımda zamanla
basınç kaybedebilirler. Bu durum
genellikle lastiğin hava kaçırdığı anla-
mına gelmez, normal bir kayıptır.
Lastik basınçlarını daima lastikler
soğuk durumda (soğuk lastik; 3 saat
yerinde duran veya bu 3 saatlik süre
içinde 1,6 km'den az yol kat etmiş
olan lastiktir) iken kontrol ediniz. Zira
lastik basıncı sıcaklık ile artmaktadır.Lastik basıncını kontrol etmek için
aşağıdaki işlemleri yapınız:
1. Lastiğin jantında bulunan supap
kapağını sökünüz.
2. Ölçü aletini lastik supabına bastı-
rınız. Başladığınız zaman bir mik-
tar hava sızar ve eğer göstergeye
sıkıca bastırmazsanız daha fazla
hava sızar.
3. Kaçak yaratmayacak kadar bastır-
manız durumunda gösterge çalı-
şacaktır.
4. Lastik basıncının düşük veya yük-
sek olup olmadığını görmek için,
göstergedeki lastik basıncını oku-
yunuz.
5. Lastik basıncını öngörülen basın-
ca göre ayarlayınız. Bölüm 8'deki
"Lastikler ve Jantlar" konusuna
bakınız.
6. Lastik supap kapağını tekrar takı-
nız.
ACİL DURUM MALZEMELERİ (VARSA)

7
Bakım
7
Bakım

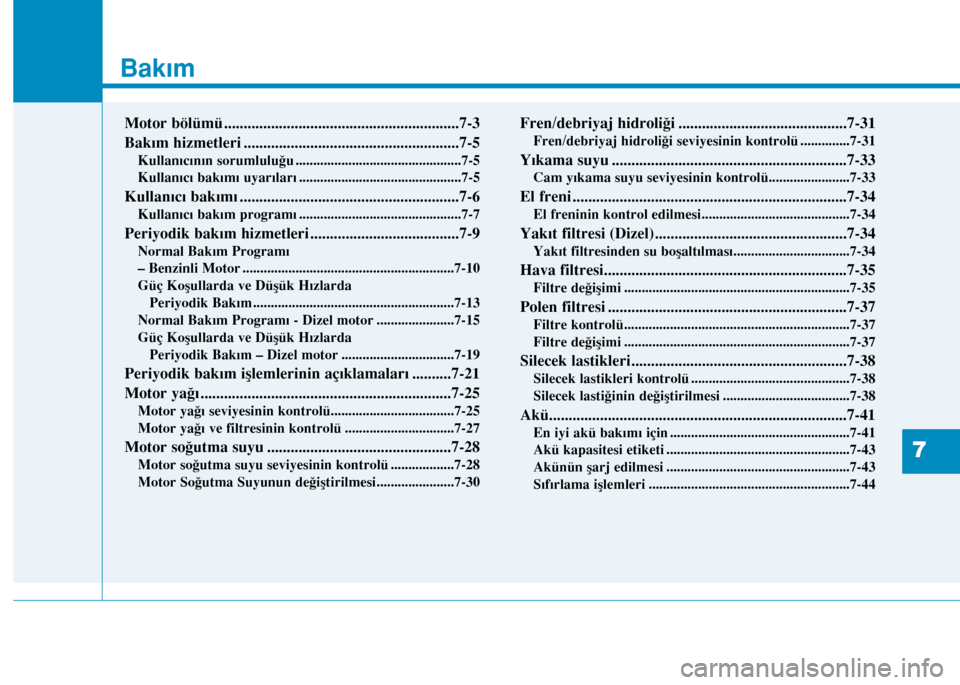

Motor bölümü ............................................................7-3
Bakım hizmetleri .......................................................7-5
Kullanıcının sorumluluğu ...............................................7-5
Kullanıcı bakımı uyarıları ..............................................7-5
Kullanıcı bakımı ........................................................7-6
Kullanıcı bakım programı ..............................................7-7
Periyodik bakım hizmetleri ......................................7-9
Normal Bakım Programı
– Benzinli Motor ............................................................7-10
Güç Koşullarda ve Düşük Hızlarda
Periyodik Bakım .........................................................7-13
Normal Bakım Programı - Dizel motor ......................7-15
Güç Koşullarda ve Düşük Hızlarda
Periyodik Bakım – Dizel motor ................................7-19
Periyodik bakım işlemlerinin açıklamaları ..........7-21
Motor yağı ................................................................7-25
Motor yağı seviyesinin kontrolü...................................7-25
Motor yağı ve filtresinin kontrolü ...............................7-27
Motor soğutma suyu ...............................................7-28
Motor soğutma suyu seviyesinin kontrolü ..................7-28
Motor Soğutma Suyunun değiştirilmesi......................7-30
Fren/debriyaj hidroliği ...........................................7-31
Fren/debriyaj hidroliği seviyesinin kontrolü ..............7-31
Yıkama suyu ............................................................7-33
Cam yıkama suyu seviyesinin kontrolü.......................7-33
El freni ......................................................................7-34
El freninin kontrol edilmesi..........................................7-34
Yakıt filtresi (Dizel).................................................7-34
Yakıt filtresinden su boşaltılması.................................7-34
Hava filtresi..............................................................7-35
Filtre değişimi ................................................................7-35
Polen filtresi .............................................................7-37
Filtre kontrolü................................................................7-37
Filtre değişimi ................................................................7-37
Silecek lastikleri.......................................................7-38
Silecek lastikleri kontrolü .............................................7-38
Silecek lastiğinin değiştirilmesi ....................................7-38
Akü............................................................................7-41
En iyi akü bakımı için ...................................................7-41
Akü kapasitesi etiketi ....................................................7-43
Akünün şarj edilmesi ....................................................7-43
Sıfırlama işlemleri .........................................................7-44
7

7

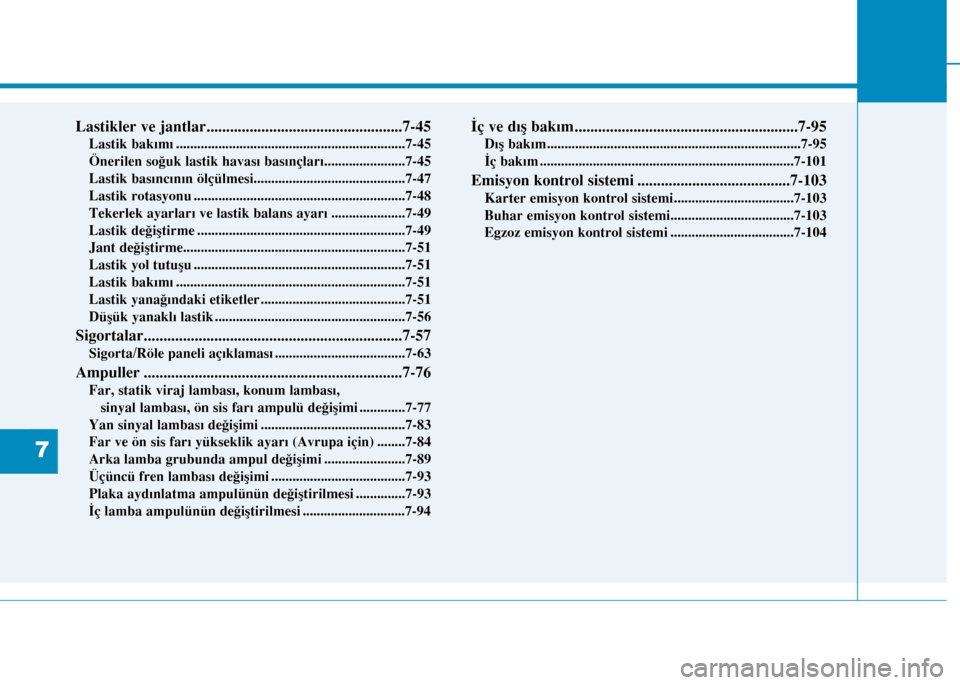

Lastikler ve jantlar..................................................7-45
Lastik bakımı .................................................................7-45
Önerilen soğuk lastik havası basınçları.......................7-45
Lastik basıncının ölçülmesi...........................................7-47
Lastik rotasyonu ............................................................7-48
Tekerlek ayarları ve lastik balans ayarı .....................7-49
Lastik değiştirme ...........................................................7-49
Jant değiştirme...............................................................7-51
Lastik yol tutuşu ............................................................7-51
Lastik bakımı .................................................................7-51
Lastik yanağındaki etiketler .........................................7-51
Düşük yanaklı lastik ......................................................7-56
Sigortalar..................................................................7-57
Sigorta/Röle paneli açıklaması .....................................7-63
Ampuller ..................................................................7-76
Far, statik viraj lambası, konum lambası,
sinyal lambası, ön sis farı ampulü değişimi .............7-77
Yan sinyal lambası değişimi .........................................7-83
Far ve ön sis farı yükseklik ayarı (Avrupa için) ........7-84
Arka lamba grubunda ampul değişimi .......................7-89
Üçüncü fren lambası değişimi ......................................7-93
Plaka aydınlatma ampulünün değiştirilmesi ..............7-93
İç lamba ampulünün değiştirilmesi .............................7-94
İç ve dış bakım.........................................................7-95
Dış bakım........................................................................7-95
İç bakım ........................................................................7-101
Emisyon kontrol sistemi .......................................7-103
Karter emisyon kontrol sistemi..................................7-103
Buhar emisyon kontrol sistemi...................................7-103
Egzoz emisyon kontrol sistemi ...................................7-104

7-3
7
Bakım
MOTOR BÖLÜMÜ
1. Motor soğutma suyu deposu
2. Radyatör kapağı
3. Fren/Debriyaj hidroliği deposu
4. Hava filtresi
5. Motor yağı çubuğu
6. Motor yağı dolum kapağı
7. Ön cam yıkama suyu deposu
8. Sigorta kutusu
9. Akü

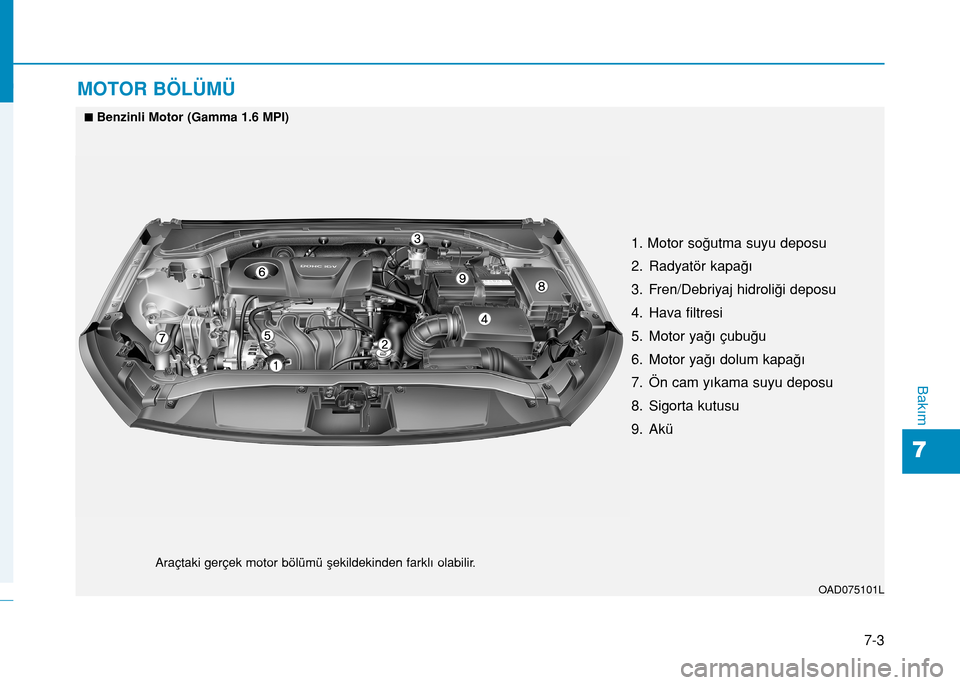

OAD075101L n
Benzinli Motor (Gamma 1.6 MPI)
Araçtaki gerçek motor bölümü şekildekinden farklı olabilir.

7-4
Bakım
1. Motor soğutma suyu deposu
2. Radyatör kapağı
3. Fren/Debriyaj hidroliği deposu
4. Hava filtresi
5. Motor yağı çubuğu
6. Motor yağı dolum kapağı
7. Ön cam yıkama suyu deposu
8. Sigorta kutusu
9. Akü

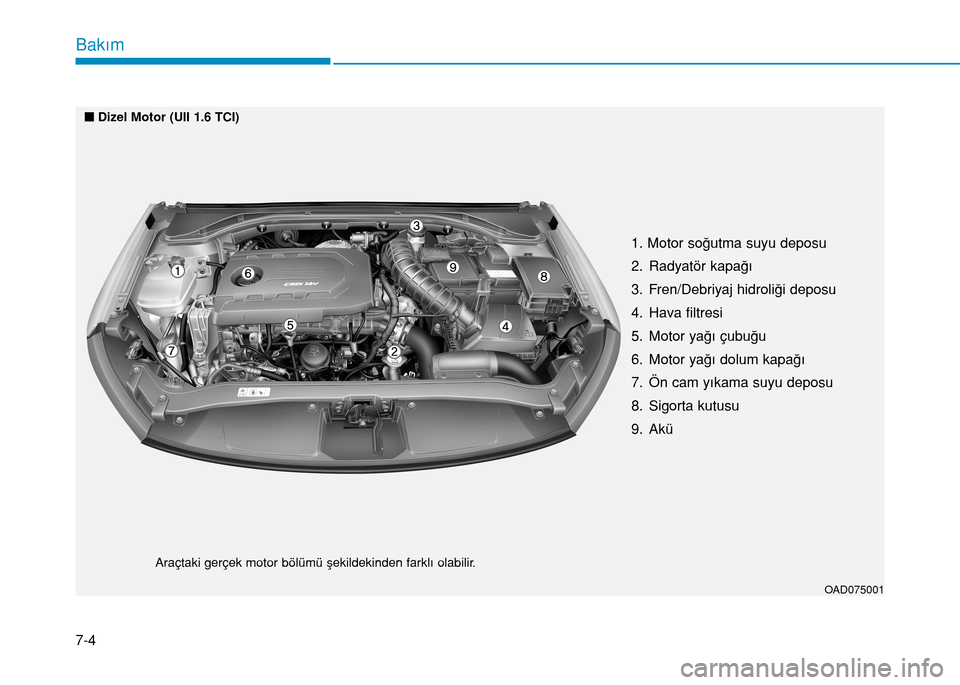

OAD075001
nDizel Motor (UII 1.6 TCI)
Araçtaki gerçek motor bölümü şekildekinden farklı olabilir.
