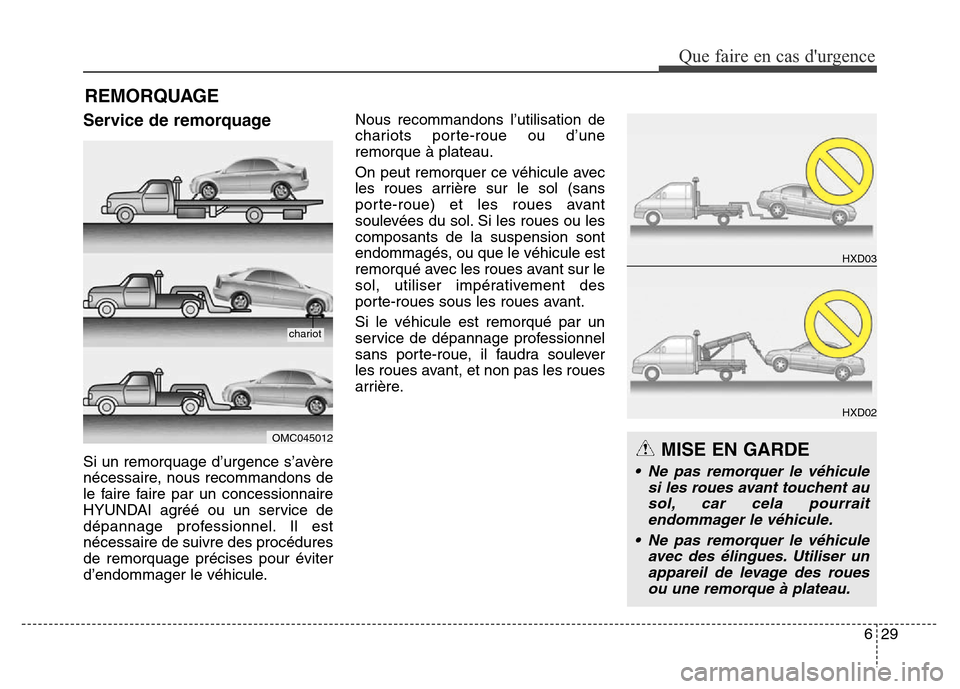

Hyundai Elantra 2016 Manuel du propriétaire (in French)

629
Que faire en cas d'urgence
Service de remorquage
Si un remorquage d’urgence s’avère
nécessaire, nous recommandons de
le faire faire par un concessionnaire
HYUNDAI agréé ou un service de
dépannage professionnel. Il est
nécessaire de suivre des procédures
de remorquage précises pour éviter
d’endommager le véhicule.Nous recommandons l’utilisation de
chariots porte-roue ou d’une
remorque à plateau.
On peut remorquer ce véhicule avec
les roues arrière sur le sol (sans
porte-roue) et les roues avant
soulevées du sol. Si les roues ou les
composants de la suspension sont
endommagés, ou que le véhicule est
remorqué avec les roues avant sur le
sol, utiliser impérativement des
porte-roues sous les roues avant.
Si le véhicule est remorqué par un
service de dépannage professionnel
sans porte-roue, il faudra soulever
les roues avant, et non pas les roues
arrière.
REMORQUAGE
OMC045012
chariot
HXD03
HXD02
MISE EN GARDE
• Ne pas remorquer le véhicule
si les roues avant touchent ausol, car cela pourraitendommager le véhicule.
• Ne pas remorquer le véhicule avec des élingues. Utiliser unappareil de levage des rouesou une remorque à plateau.

Que faire en cas d'urgence
30
630

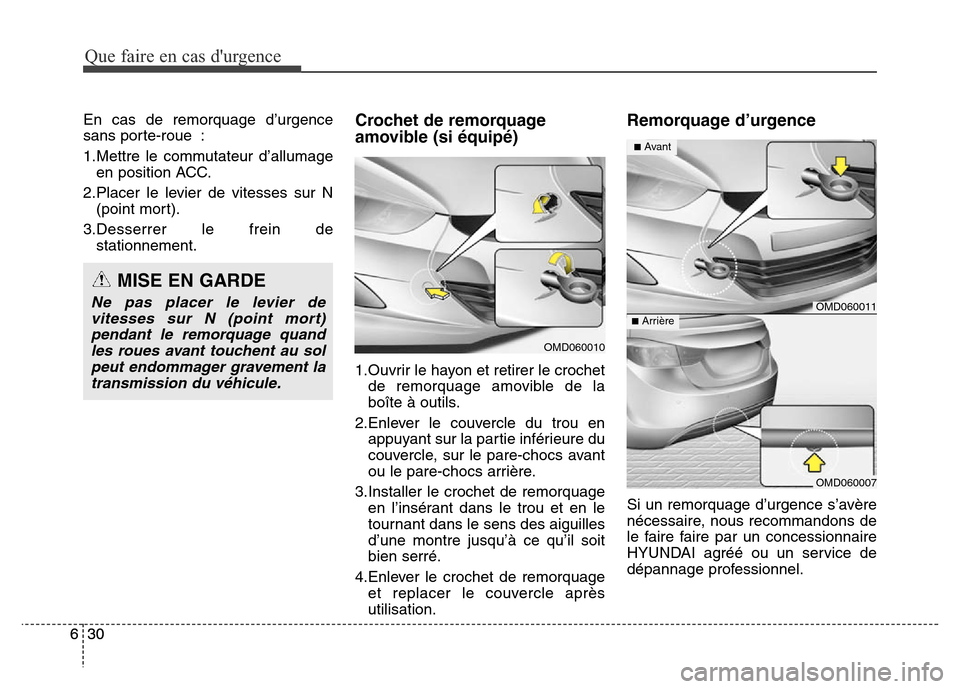

6 En cas de remorquage d’urgence
sans porte-roue :
1.Mettre le commutateur d’allumage
en position ACC.
2.Placer le levier de vitesses sur N (point mort).
3.Desserrer le frein de stationnement.
Crochet de remorquage
amovible (si équipé)
1.Ouvrir le hayon et retirer le crochetde remorquage amovible de la
boîte à outils.
2.Enlever le couvercle du trou en appuyant sur la partie inférieure du
couvercle, sur le pare-chocs avant
ou le pare-chocs arrière.
3.Installer le crochet de remorquage en l’insérant dans le trou et en le
tournant dans le sens des aiguilles
d’une montre jusqu’à ce qu’il soit
bien serré.
4.Enlever le crochet de remorquage et replacer le couvercle après
utilisation.
Remorquage d’urgence
Si un remorquage d’urgence s’avère
nécessaire, nous recommandons de
le faire faire par un concessionnaire
HYUNDAI agréé ou un service de
dépannage professionnel.
MISE EN GARDE
Ne pas placer le levier devitesses sur N (point mort)pendant le remorquage quandles roues avant touchent au solpeut endommager gravement latransmission du véhicule.
OMD060010
OMD060011
OMD060007
■Avant
■Arrière

631
Que faire en cas d'urgence

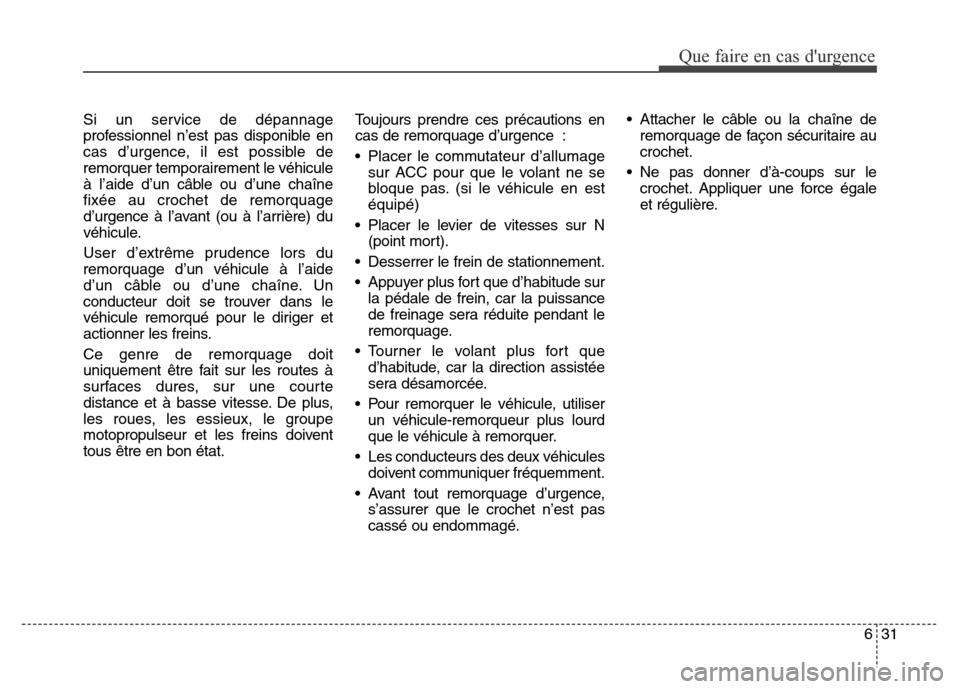

Si un service de dépannage
professionnel n’est pas disponible en
cas d’urgence, il est possible de
remorquer temporairement le véhicule
à l’aide d’un câble ou d’une chaîne
fixée au crochet de remorquage
d’urgence à l’avant (ou à l’arrière) du
véhicule.
User d’extrême prudence lors du
remorquage d’un véhicule à l’aide
d’un câble ou d’une chaîne. Un
conducteur doit se trouver dans le
véhicule remorqué pour le diriger et
actionner les freins.
Ce genre de remorquage doit
uniquement être fait sur les routes à
surfaces dures, sur une courte
distance et à basse vitesse. De plus,
les roues, les essieux, le groupe
motopropulseur et les freins doivent
tous être en bon état.Toujours prendre ces précautions en
cas de remorquage d’urgence :
• Placer le commutateur d’allumage
sur ACC pour que le volant ne se
bloque pas. (si le véhicule en est
équipé)
• Placer le levier de vitesses sur N (point mort).
• Desserrer le frein de stationnement.
• Appuyer plus fort que d’habitude sur la pédale de frein, car la puissance
de freinage sera réduite pendant le
remorquage.
• Tourner le volant plus fort que d’habitude, car la direction assistée
sera désamorcée.
• Pour remorquer le véhicule, utiliser un véhicule-remorqueur plus lourd
que le véhicule à remorquer.
• Les conducteurs des deux véhicules doivent communiquer fréquemment.
• Avant tout remorquage d’urgence, s’assurer que le crochet n’est pas
cassé ou endommagé. • Attacher le câble ou la chaîne de
remorquage de façon sécuritaire au
crochet.
• Ne pas donner d’à-coups sur le crochet. Appliquer une force égale
et régulière.

Que faire en cas d'urgence
32
632

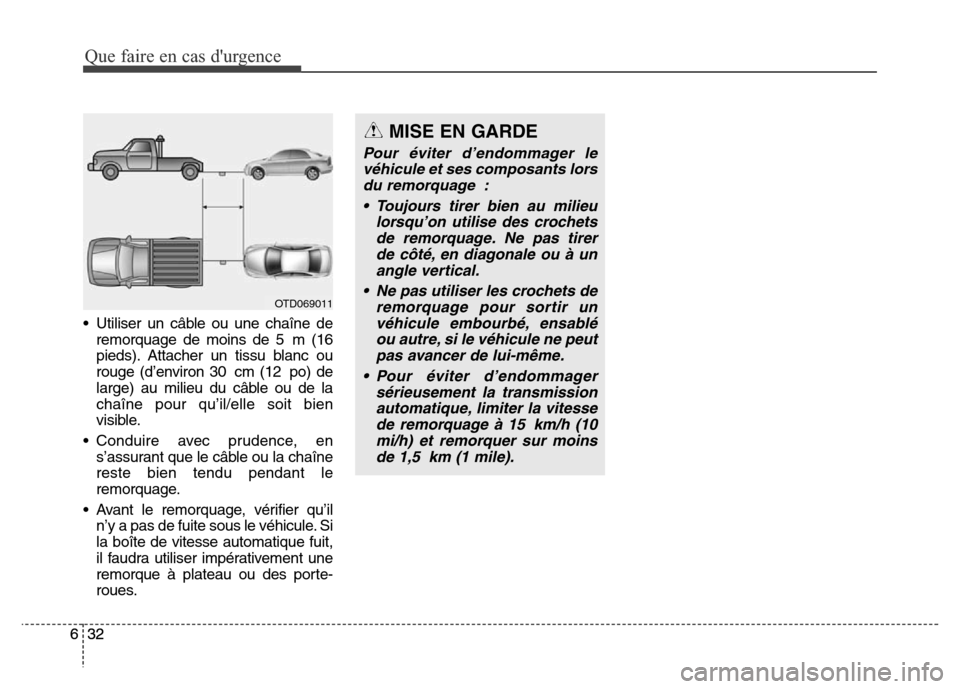

6 • Utiliser un câble ou une chaîne de
remorquage de moins de 5 m (16
pieds). Attacher un tissu blanc ou
rouge (d’environ 30 cm (12 po) de
large) au milieu du câble ou de la
chaîne pour qu’il/elle soit bien
visible.
• Conduire avec prudence, en s’assurant que le câble ou la chaîne
reste bien tendu pendant le
remorquage.
• Avant le remorquage, vérifier qu’il n’y a pas de fuite sous le véhicule. Si
la boîte de vitesse automatique fuit,
il faudra utiliser impérativement une
remorque à plateau ou des porte-
roues.
OTD069011
MISE EN GARDE
Pour éviter d’endommager levéhicule et ses composants lorsdu remorquage :
• Toujours tirer bien au milieu lorsqu’on utilise des crochetsde remorquage. Ne pas tirerde côté, en diagonale ou à unangle vertical.
• Ne pas utiliser les crochets de remorquage pour sortir unvéhicule embourbé, ensabléou autre, si le véhicule ne peutpas avancer de lui-même.
• Pour éviter d’endommager sérieusement la transmissionautomatique, limiter la vitessede remorquage à 15 km/h (10mi/h) et remorquer sur moinsde 1,5 km (1 mile).

633
Que faire en cas d'urgence

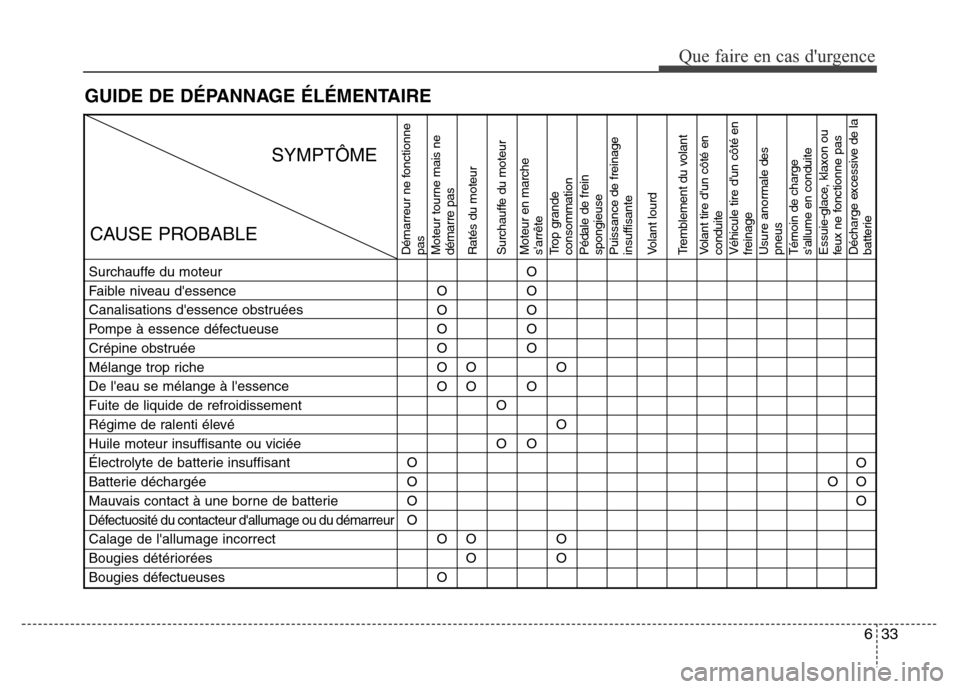

GUIDE DE DÉPANNAGE ÉLÉMENTAIRE
Démarreur ne fonctionne
pas
Moteur tourne mais ne
démarre pas
Ratés du moteur
Surchauffe du moteur
Moteur en marche
s'arrête
Trop grande
consommation
Pédale de frein
spongieuse
Puissance de freinage
insuffisante
Volant lourd
Tremblement du volantVolant tire d'un côté en
conduiteVéhicule tire d'un côté en
freinage
Usure anormale des
pneusTémoin de charge
s'allume en conduiteEssuie-glace, klaxon ou
feux ne fonctionne pas
Décharge excessive de la
batterie
Surchauffe du moteur
Faible niveau d'essence
Canalisations d'essence obstruées
Pompe à essence défectueuse
Crépine obstruée
Mélange trop riche
De l'eau se mélange à l'essence
Fuite de liquide de refroidissement
Régime de ralenti élevé
Huile moteur insuffisante ou viciée
Électrolyte de batterie insuffisant
Batterie déchargée
Mauvais contact à une borne de batterie
Défectuosité du contacteur d'allumage ou du démarreur
Calage de l'allumage incorrect
Bougies détériorées
Bougies défectueusesO
O
O
OO
O
O
O
O
O
O
O
O
O
O
O
O
OO
O
O
O
O
O
O
O
O
O
O O
O
O
O

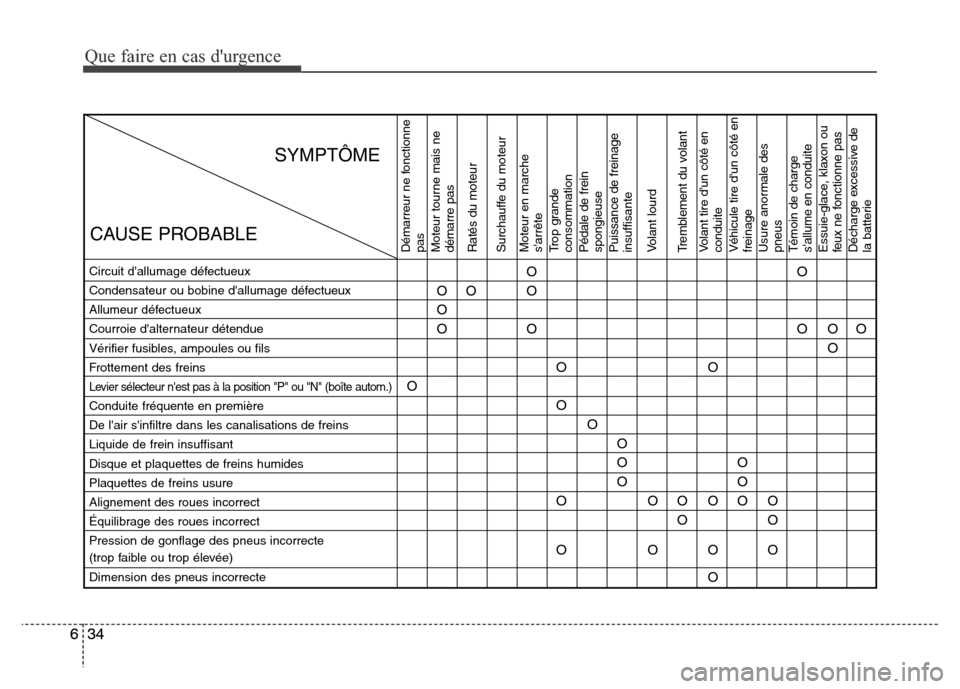

SYMPTÔME
CAUSE PROBABLE

Que faire en cas d'urgence
34
634
6
Démarreur ne fonctionne
pas
Moteur tourne mais ne
démarre pas
Ratés du moteur
Surchauffe du moteur
Moteur en marche
s'arrête
Trop grande
consommation
Pédale de frein
spongieuse
Puissance de freinage
insuffisante
Volant lourd
Tremblement du volantVolant tire d'un côté en
conduiteVéhicule tire d'un côté en
freinage
Usure anormale des
pneusTémoin de charge
s'allume en conduiteEssuie-glace, klaxon ou
feux ne fonctionne pas
Décharge excessive de
la batterie
Circuit d'allumage défectueux
Condensateur ou bobine d'allumage défectueux
Allumeur défectueux
Courroie d'alternateur détendue
Vérifier fusibles, ampoules ou fils
Frottement des freins
Levier sélecteur n'est pas à la position "P" ou "N" (boîte autom\
.)
Conduite fréquente en première
De l'air s'infiltre dans les canalisations de freins
Liquide de frein insuffisant
Disque et plaquettes de freins humides
Plaquettes de freins usure
Alignement des roues incorrect
Équilibrage des roues incorrect
Pression de gonflage des pneus incorrecte
(trop faible ou trop élevée)
Dimension des pneus incorrecte
O O
O
O
O
OO
O
O O
OO
O O
O
O
O
O
O
OO
O
OO
O
O
O
O
O
O
O
O O
O
O
SYMPTÔME
CAUSE PROBABLE

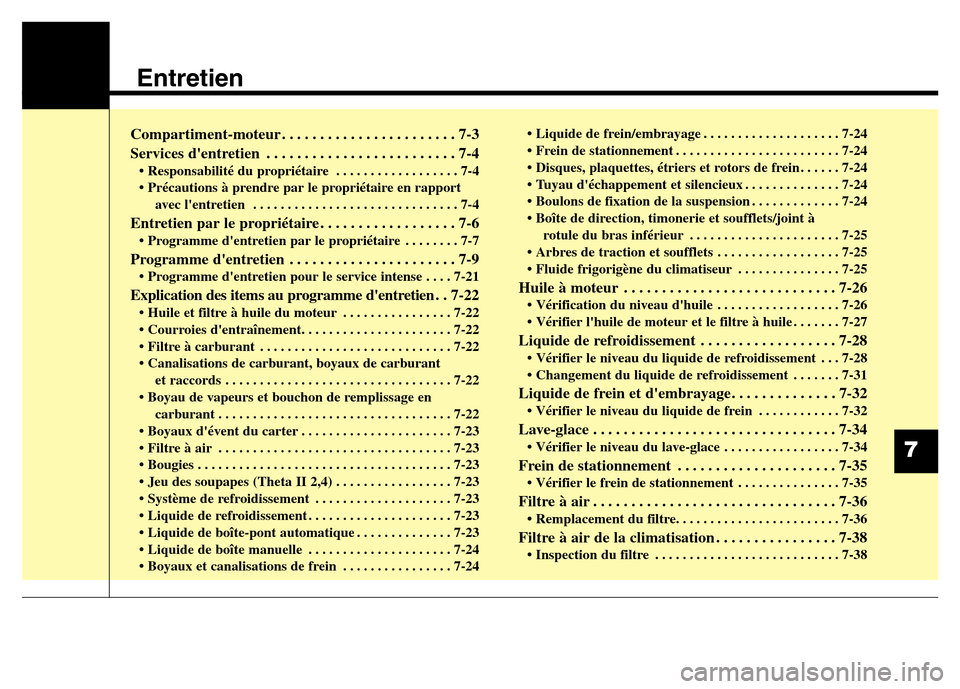

Entretien

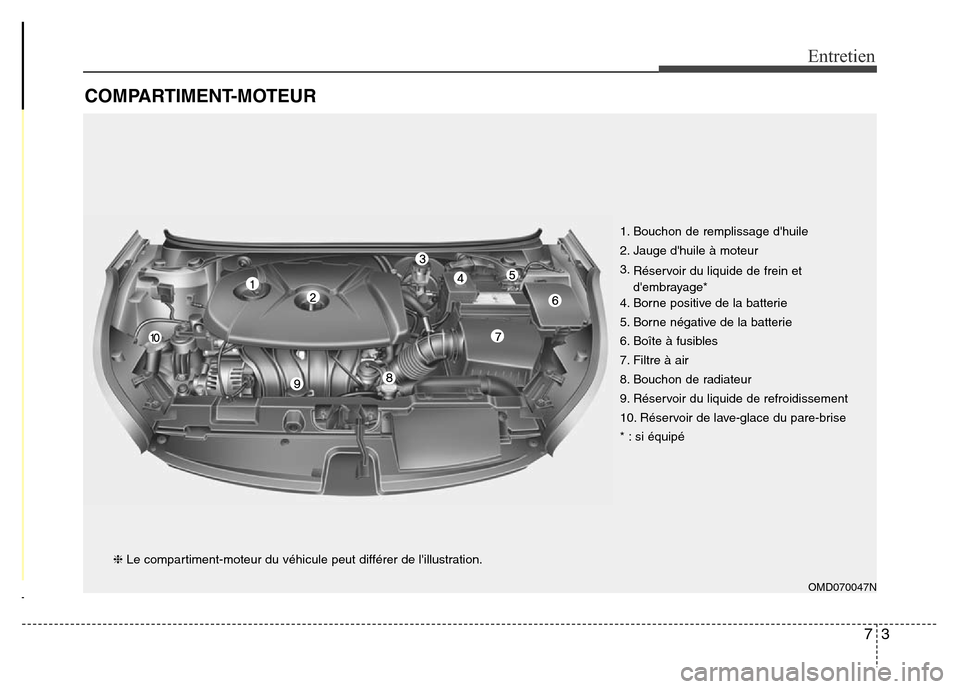

Compartiment-moteur . . . . . . . . . . . . . . . . . . . . . . . 7-3

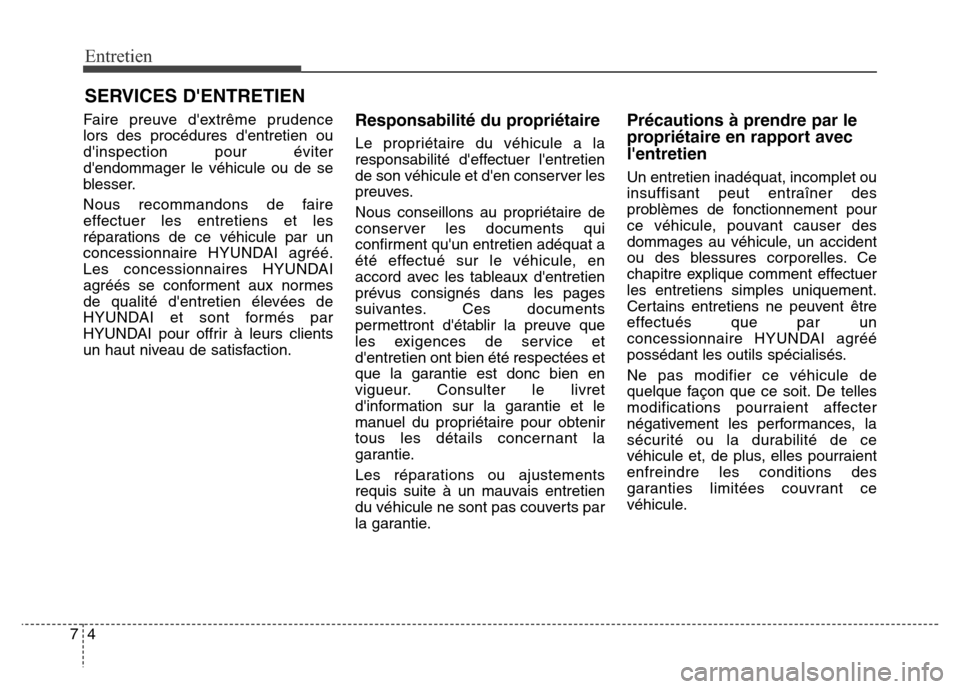

Services d'entretien . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
• Responsabilité du propriétaire . . . . . . . . . . . . . . . . . . 7-4
• Précautions à prendre par le propriétaire en rapportavec l'entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-4
Entretien par le propriétaire . . . . . . . . . . . . . . . . . . 7-6
• Programme d'entretien par le propriétaire . . . . . . . . 7-7
Programme d'entretien . . . . . . . . . . . . . . . . . . . . . . 7-9
• Programme d'entretien pour le service intense . . . . 7-21
Explication des items au programme d'entretien . . 7-22
• Huile et filtre à huile du moteur . . . . . . . . . . . . . . . . 7-22
• Courroies d'entraînement. . . . . . . . . . . . . . . . . . . . . . 7-22
• Filtre à carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22
• Canalisations de carburant, boyaux de carburant
et raccords . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22
• Boyau de vapeurs et bouchon de remplissage en carburant . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-22\
• Boyaux d'évent du carter . . . . . . . . . . . . . . . . . . . . . . 7-23
• Filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-23\
• Bougies . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
. 7-23
• Jeu des soupapes (Theta II 2,4) . . . . . . . . . . . . . . . . . 7-23
• Système de refroidissement . . . . . . . . . . . . . . . . . . . . 7-23
• Liquide de refroidissement . . . . . . . . . . . . . . . . . . . . . 7-23
• Liquide de boîte-pont automatique . . . . . . . . . . . . . . 7-23
• Liquide de boîte manuelle . . . . . . . . . . . . . . . . . . . . . 7-24
• Boyaux et canalisations de frein . . . . . . . . . . . . . . . . 7-24 • Liquide de frein/embrayage . . . . . . . . . . . . . . . . . . . . 7-24
• Frein de stationnement . . . . . . . . . . . . . . . . . . . . . . . . 7-24
• Disques, plaquettes, étriers et rotors de frein . . . . . . 7-24
• Tuyau d'échappement et silencieux . . . . . . . . . . . . . . 7-24
• Boulons de fixation de la suspension . . . . . . . . . . . . . 7-24
• Boîte de direction, timonerie et soufflets/joint à
rotule du bras inférieur . . . . . . . . . . . . . . . . . . . . . . 7-25
• Arbres de traction et soufflets . . . . . . . . . . . . . . . . . . 7-25
• Fluide frigorigène du climatiseur . . . . . . . . . . . . . . . 7-25
Huile à moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-26
• Vérification du niveau d'huile . . . . . . . . . . . . . . . . . . 7-26
• Vérifier l'huile de moteur et le filtre à huile . . . . . . . 7-27
Liquide de refroidissement . . . . . . . . . . . . . . . . . . 7-28
• Vérifier le niveau du liquide de refroidissement . . . 7-28
• Changement du liquide de refroidissement . . . . . . . 7-31
Liquide de frein et d'embrayage. . . . . . . . . . . . . . 7-32
• Vérifier le niveau du liquide de frein . . . . . . . . . . . . 7-32
Lave-glace . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-34
• Vérifier le niveau du lave-glace . . . . . . . . . . . . . . . . . 7-34
Frein de stationnement . . . . . . . . . . . . . . . . . . . . . 7-35
• Vérifier le frein de stationnement . . . . . . . . . . . . . . . 7-35
Filtre à air . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-36
• Remplacement du filtre. . . . . . . . . . . . . . . . . . . . . . . . 7-36
Filtre à air de la climatisation . . . . . . . . . . . . . . . . 7-38
• Inspection du filtre . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-38
7

Lames d'essuie-glace . . . . . . . . . . . . . . . . . . . . . . . 7-40
• Inspection des lames . . . . . . . . . . . . . . . . . . . . . . . . . . 7-40
• Remplacement des lames d'essuie-glace . . . . . . . . . . 7-41
Batterie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-43\
• Pour un meilleur rendement de la batterie. . . . . . . . 7-44
• Recharger une batterie . . . . . . . . . . . . . . . . . . . . . . . . 7-45
• Réinitialisation des dispositifs . . . . . . . . . . . . . . . . . . 7-46
Pneus et jantes . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
• Entretien des pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-47
• Pressions recommandées à froid . . . . . . . . . . . . . . . . 7-48
• Vérification de la pression des pneus . . . . . . . . . . . . 7-49
• Rotation des pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-50
• Correction de la géométrie et équilibrage des roues . . 7-51
• Remplacement des pneus . . . . . . . . . . . . . . . . . . . . . . 7-51
• Remplacement des jantes . . . . . . . . . . . . . . . . . . . . . . 7-53
• Traction des pneus. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
• Entretien des pneus . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-53
• Indications sur le flanc du pneu. . . . . . . . . . . . . . . . . 7-53
• Terminologie du pneu et définitions . . . . . . . . . . . . . 7-57
• Pneus toutes saisons . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
• Pneus d'été . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59\
• Pneus à neige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-59
• Pneus à carcasse radiale . . . . . . . . . . . . . . . . . . . . . . . 7-60
• Pneu à profil bas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-61
Fuses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
7-63
• Remplacement d'un fusible au tableau de bord. . . . 7-64 • Fusible de protection de la mémoire . . . . . . . . . . . . 7-65
• Remplacement d'un fusible dans le compartiment-
moteur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . \
7-66
• Description du panneau de fusibles/relais . . . . . . . . 7-68
Ampoules d'éclairage . . . . . . . . . . . . . . . . . . . . . . . 7-75
• Remplacement des ampoules des phares avant, feux de stationnement, clignotants, catadioptres latéraux
et phares antibrouillard avant . . . . . . . . . . . . . . . . . 7-75
• Remplacement d'ampoules des clignotants latéraux . . 7-79
• Remplacement d'une ampoule du feu combiné . . . . 7-80
• Remplacement de l'ampoule du feu d'arrêt surélevé . . 7-83
• Remplacement de l'ampoule de la plaque d'immatriculation . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-84
• Remplacement d'une ampoule d'éclairage intérieurm . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-84
Soin de l'apparence . . . . . . . . . . . . . . . . . . . . . . . . 7-86
• Soins extérieurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-86
• Soins intérieurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7-92
Système antipollution . . . . . . . . . . . . . . . . . . . . . . . 7-94
• 1. Système de contrôle des gaz de carter. . . . . . . . . . 7-95
• 2. Contrôle d'émission antipollution incluant un système de récupération des vapeurs d'essence
lors du remplissage du réservoir (ORVR) . . . . . 7-95
• 3. Système de contrôle des gaz d'échappement . . . . 7-967

73
Entretien
COMPARTIMENT-MOTEUR
OMD070047N
❈Le compartiment-moteur du véhicule peut différer de l'illustration. 1. Bouchon de remplissage d'huile
2. Jauge d'huile à moteur
3.
Réservoir du liquide de frein et
d'embrayage*
4. Borne positive de la batterie
5. Borne négative de la batterie
6. Boîte à fusibles
7. Filtre à air
8. Bouchon de radiateur
9. Réservoir du liquide de refroidissement
10. Réservoir de lave-glace du pare-brise
* : si équipé

Entretien
47
SERVICES D'ENTRETIEN
Faire preuve d'extrême prudence
lors des procédures d'entretien ou
d'inspection pour éviter
d'endommager le véhicule ou de se
blesser.
Nous recommandons de faire
effectuer les entretiens et les
réparations de ce véhicule par un
concessionnaire HYUNDAI agréé.
Les concessionnaires HYUNDAI
agréés se conforment aux normes
de qualité d'entretien élevées de
HYUNDAI et sont formés par
HYUNDAI pour offrir à leurs clients
un haut niveau de satisfaction.Responsabilité du propriétaire
Le propriétaire du véhicule a la
responsabilité d'effectuer l'entretien
de son véhicule et d'en conserver les
preuves.
Nous conseillons au propriétaire de
conserver les documents qui
confirment qu'un entretien adéquat a
été effectué sur le véhicule, en
accord avec les tableaux d'entretien
prévus consignés dans les pages
suivantes. Ces documents
permettront d'établir la preuve que
les exigences de service et
d'entretien ont bien été respectées et
que la garantie est donc bien en
vigueur. Consulter le livret
d'information sur la garantie et le
manuel du propriétaire pour obtenir
tous les détails concernant la
garantie.
Les réparations ou ajustements
requis suite à un mauvais entretien
du véhicule ne sont pas couverts par
la garantie.
Précautions à prendre par le
propriétaire en rapport avec
l'entretien
Un entretien inadéquat, incomplet ou
insuffisant peut entraîner des
problèmes de fonctionnement pour
ce véhicule, pouvant causer des
dommages au véhicule, un accident
ou des blessures corporelles. Ce
chapitre explique comment effectuer
les entretiens simples uniquement.
Certains entretiens ne peuvent être
effectués que par un
concessionnaire HYUNDAI agréé
possédant les outils spécialisés.
Ne pas modifier ce véhicule de
quelque façon que ce soit. De telles
modifications pourraient affecter
négativement les performances, la
sécurité ou la durabilité de ce
véhicule et, de plus, elles pourraient
enfreindre les conditions des
garanties limitées couvrant ce
véhicule.
