Caractéristiques de sécurité de votre véhicule

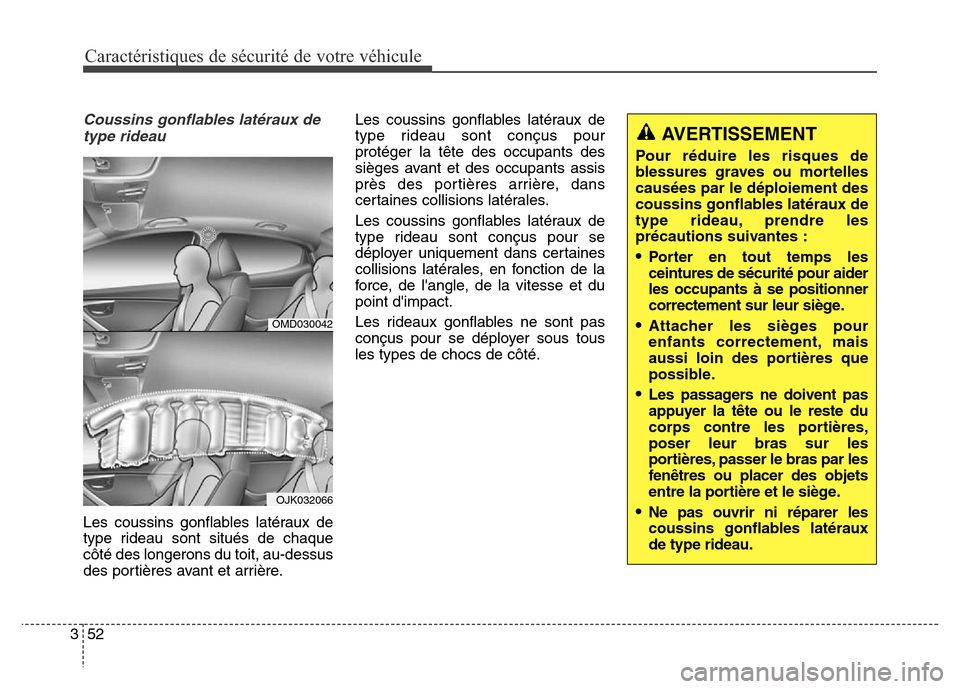

Coussins gonflables latéraux de
type rideau
Les coussins gonflables latéraux de
type rideau sont situés de chaque
côté des longerons du toit, au-dessus
des portières avant et arrière. Les coussins gonflables latéraux de
type rideau sont conçus pour
protéger la tête des occupants des
sièges avant et des occupants assis
près des portières arrière, dans
certaines collisions latérales.
Les coussins gonflables latéraux de
type rideau sont conçus pour se
déployer uniquement dans certaines
collisions latérales, en fonction de la
force, de l'angle, de la vitesse et du
point d'impact.
Les rideaux gonflables ne sont pas
conçus pour se déployer sous tous
les types de chocs de côté.
OMD030042
OJK032066
AVERTISSEMENT
Pour réduire les risques de
blessures graves ou mortelles
causées par le déploiement des
coussins gonflables latéraux de
type rideau, prendre les
précautions suivantes :
•Porter en tout temps les
ceintures de sécurité pour aider
les occupants à se positionner
correctement sur leur siège.
•Attacher les sièges pour
enfants correctement, mais
aussi loin des portières que
possible.
•Les passagers ne doivent pas
appuyer la tête ou le reste du
corps contre les portières,
poser leur bras sur les
portières, passer le bras par les
fenêtres ou placer des objets
entre la portière et le siège.
•Ne pas ouvrir ni réparer les
coussins gonflables latéraux
de type rideau.

353
Caractéristiques de sécurité de votre véhicule

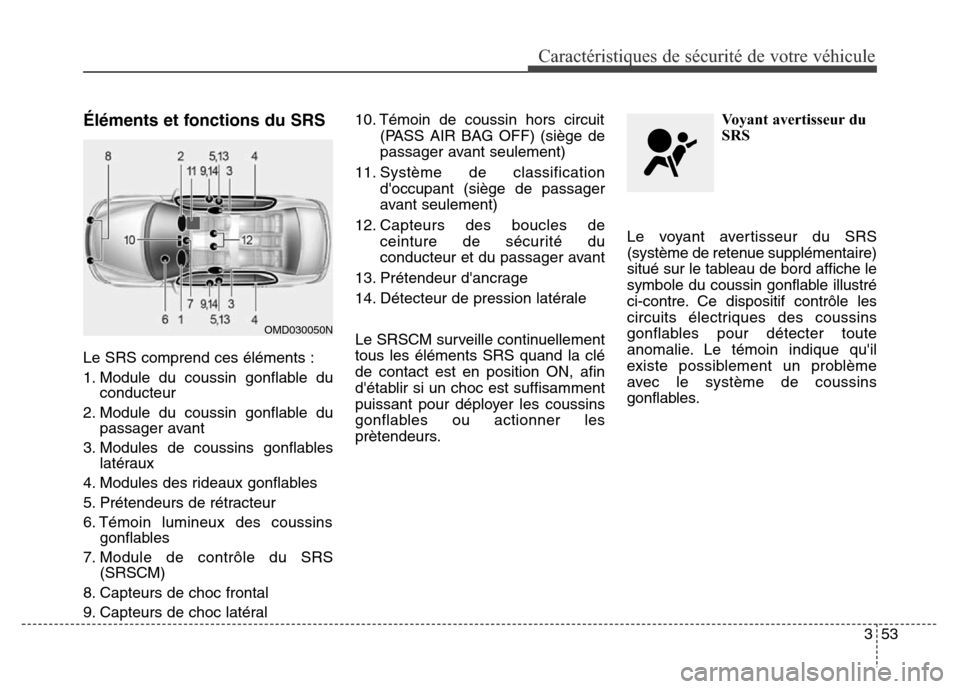

Éléments et fonctions du SRS
Le SRS comprend ces éléments :
1. Module du coussin gonflable duconducteur
2. Module du coussin gonflable du passager avant
3. Modules de coussins gonflables latéraux
4. Modules des rideaux gonflables
5. Prétendeurs de rétracteur
6. Témoin lumineux des coussins gonflables
7. Module de contrôle du SRS (SRSCM)
8. Capteurs de choc frontal
9. Capteurs de choc latéral 10. Témoin de coussin hors circuit
(PASS AIR BAG OFF) (siège de
passager avant seulement)
11. Système de classification d'occupant (siège de passager
avant seulement)
12. Capteurs des boucles de ceinture de sécurité du
conducteur et du passager avant
13. Prétendeur d'ancrage
14. Détecteur de pression latérale
Le SRSCM surveille continuellement
tous les éléments SRS quand la clé
de contact est en position ON, afin
d'établir si un choc est suffisamment
puissant pour déployer les coussins
gonflables ou actionner les
prètendeurs. Voyant avertisseur du
SRS
Le voyant avertisseur du SRS
(système de retenue supplémentaire)
situé sur le tableau de bord affiche le
symbole du coussin gonflable illustré
ci-contre. Ce dispositif contrôle les
circuits électriques des coussins
gonflables pour détecter toute
anomalie. Le témoin indique qu'il
existe possiblement un problème
avec le système de coussins
gonflables.
OMD030050N

54
3
Caractéristiques de sécurité de votre véhicule

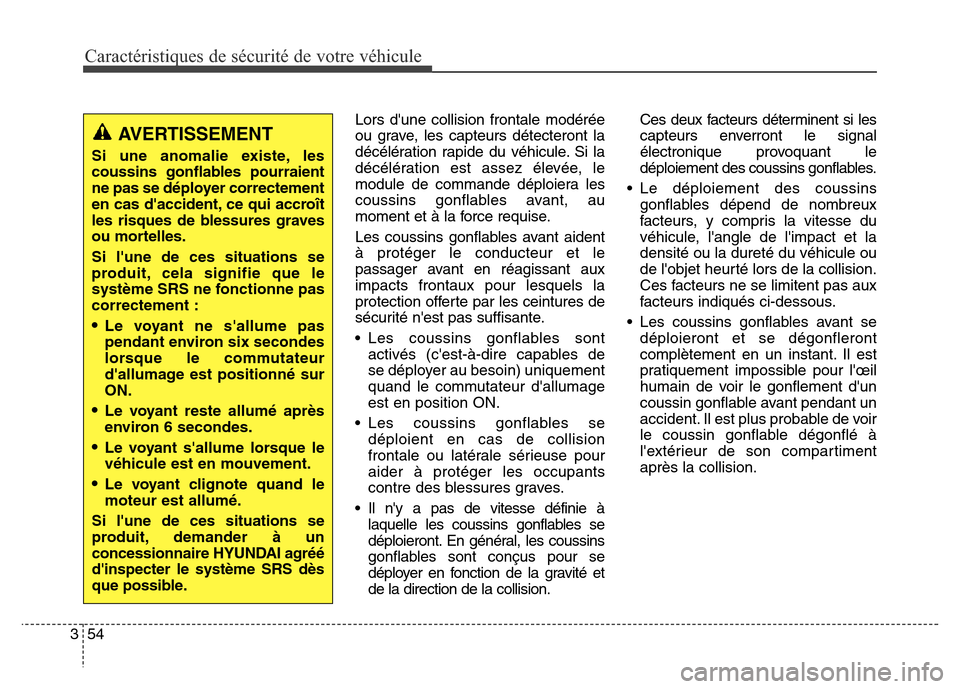

Lors d'une collision frontale modérée
ou grave, les capteurs détecteront la
décélération rapide du véhicule. Si la
décélération est assez élevée, le
module de commande déploiera les
coussins gonflables avant, au
moment et à la force requise.
Les coussins gonflables avant aident
à protéger le conducteur et le
passager avant en réagissant aux
impacts frontaux pour lesquels la
protection offerte par les ceintures de
sécurité n'est pas suffisante.
• Les coussins gonflables sont
activés (c'est-à-dire capables de
se déployer au besoin) uniquement
quand le commutateur d'allumage
est en position ON.
• Les coussins gonflables se déploient en cas de collision
frontale ou latérale sérieuse pour
aider à protéger les occupants
contre des blessures graves.
• Il n'y a pas de vitesse définie à laquelle les coussins gonflables se
déploieront. En général, les coussins
gonflables sont conçus pour se
déployer en fonction de la gravité et
de la direction de la collision. Ces deux facteurs déterminent si les
capteurs enverront le signal
électronique provoquant le
déploiement des coussins gonflables.
• Le déploiement des coussins gonflables dépend de nombreux
facteurs, y compris la vitesse du
véhicule, l'angle de l'impact et la
densité ou la dureté du véhicule ou
de l'objet heurté lors de la collision.
Ces facteurs ne se limitent pas aux
facteurs indiqués ci-dessous.
• Les coussins gonflables avant se déploieront et se dégonfleront
complètement en un instant. Il est
pratiquement impossible pour l'œil
humain de voir le gonflement d'un
coussin gonflable avant pendant un
accident. Il est plus probable de voir
le coussin gonflable dégonflé à
l'extérieur de son compartiment
après la collision.
AVERTISSEMENT
Si une anomalie existe, les
coussins gonflables pourraient
ne pas se déployer correctement
en cas d'accident, ce qui accroît
les risques de blessures graves
ou mortelles.
Si l'une de ces situations se
produit, cela signifie que le
système SRS ne fonctionne pas
correctement :
•Le voyant ne s'allume pas
pendant environ six secondes
lorsque le commutateur
d'allumage est positionné sur
ON.
•Le voyant reste allumé après
environ 6 secondes.
•Le voyant s'allume lorsque le
véhicule est en mouvement.
•Le voyant clignote quand le
moteur est allumé.
Si l'une de ces situations se
produit, demander à un
concessionnaire HYUNDAI agréé
d'inspecter le système SRS dès
que possible.

355
Caractéristiques de sécurité de votre véhicule

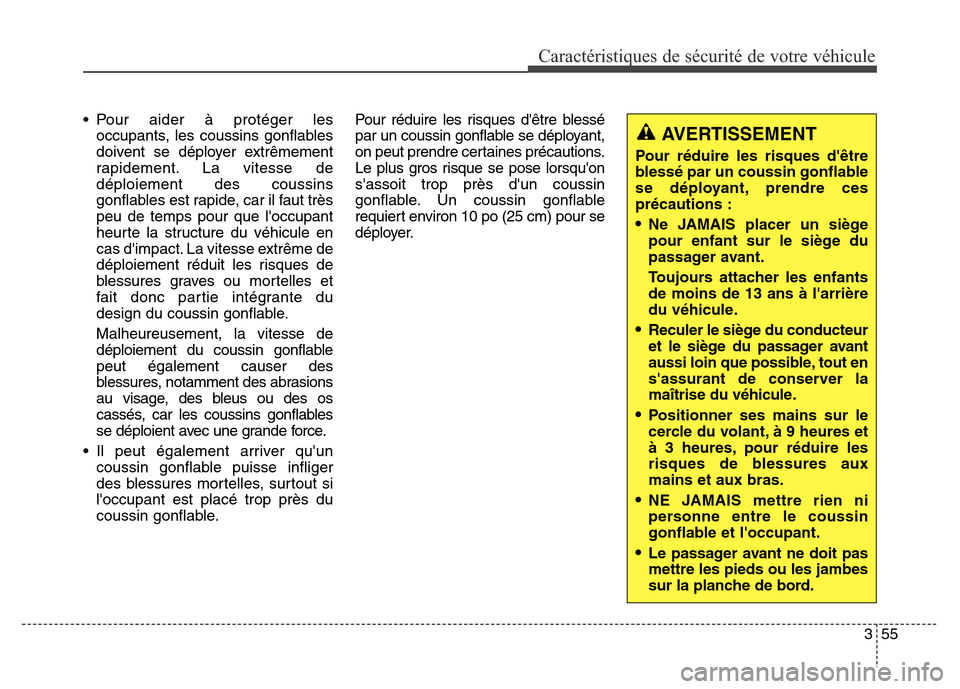

• Pour aider à protéger lesoccupants, les coussins gonflables
doivent se déployer extrêmement
rapidement. La vitesse de
déploiement des coussins
gonflables est rapide, car il faut très
peu de temps pour que l'occupant
heurte la structure du véhicule en
cas d'impact. La vitesse extrême de
déploiement réduit les risques de
blessures graves ou mortelles et
fait donc partie intégrante du
design du coussin gonflable.
Malheureusement, la vitesse de
déploiement du coussin gonflable
peut également causer des
blessures, notamment des abrasions
au visage, des bleus ou des os
cassés, car les coussins gonflables
se déploient avec une grande force.
• Il peut également arriver qu'un coussin gonflable puisse infliger
des blessures mortelles, surtout si
l'occupant est placé trop près du
coussin gonflable. Pour réduire les risques d'être blessé
par un coussin gonflable se déployant,
on peut prendre certaines précautions.
Le plus gros risque se pose lorsqu'on
s'assoit trop près d'un coussin
gonflable. Un coussin gonflable
requiert environ 10 po (25 cm) pour se
déployer.
AVERTISSEMENT
Pour réduire les risques d'être
blessé par un coussin gonflable
se déployant, prendre ces
précautions :
•Ne JAMAIS placer un siège
pour enfant sur le siège du
passager avant.
Toujours attacher les enfants
de moins de 13 ans à l'arrière
du véhicule.
•Reculer le siège du conducteur
et le siège du passager avant
aussi loin que possible, tout en
s'assurant de conserver la
maîtrise du véhicule.
•Positionner ses mains sur le
cercle du volant, à 9 heures et
à 3 heures, pour réduire les
risques de blessures aux
mains et aux bras.
•NE JAMAIS mettre rien ni
personne entre le coussin
gonflable et l'occupant.
•Le passager avant ne doit pas
mettre les pieds ou les jambes
sur la planche de bord.

56
3
Caractéristiques de sécurité de votre véhicule

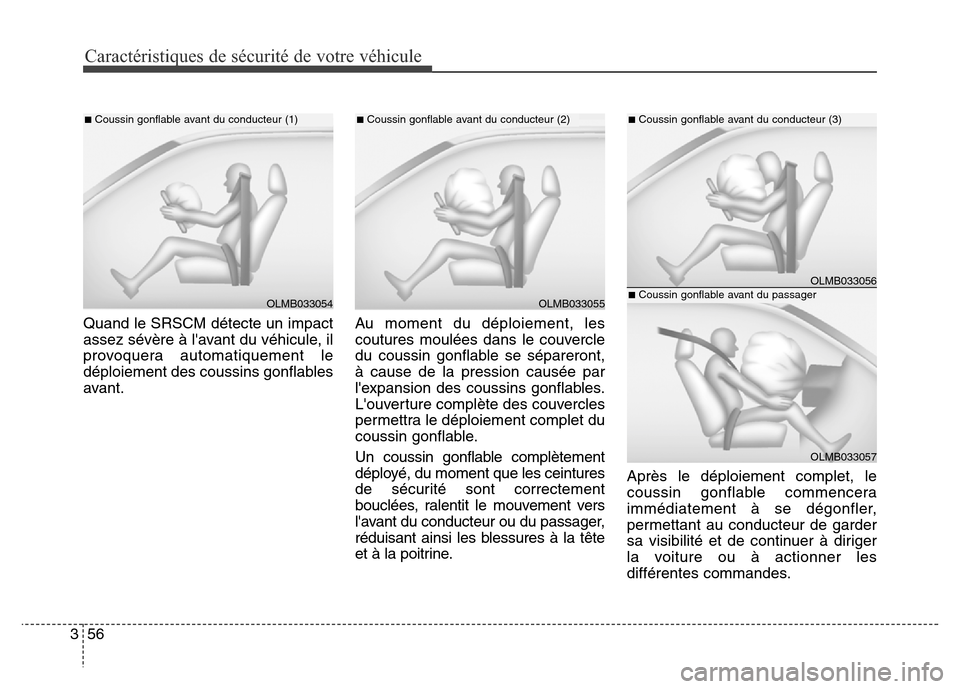

Quand le SRSCM détecte un impact
assez sévère à l'avant du véhicule, il
provoquera automatiquement le
déploiement des coussins gonflables
avant. Au moment du déploiement, les
coutures moulées dans le couvercle
du coussin gonflable se sépareront,
à cause de la pression causée par
l'expansion des coussins gonflables.
L'ouverture complète des couvercles
permettra le déploiement complet du
coussin gonflable.
Un coussin gonflable complètement
déployé, du moment que les ceintures
de sécurité sont correctement
bouclées, ralentit le mouvement vers
l'avant du conducteur ou du passager,
réduisant ainsi les blessures à la tête
et à la poitrine.Après le déploiement complet, le
coussin gonflable commencera
immédiatement à se dégonfler,
permettant au conducteur de garder
sa visibilité et de continuer à diriger
la voiture ou à actionner les
différentes commandes.
OLMB033054
■Coussin gonflable avant du conducteur (1)
OLMB033055
■Coussin gonflable avant du conducteur (2)
OLMB033056
■Coussin gonflable avant du conducteur (3)
OLMB033057
■Coussin gonflable avant du passager

357
Caractéristiques de sécurité de votre véhicule

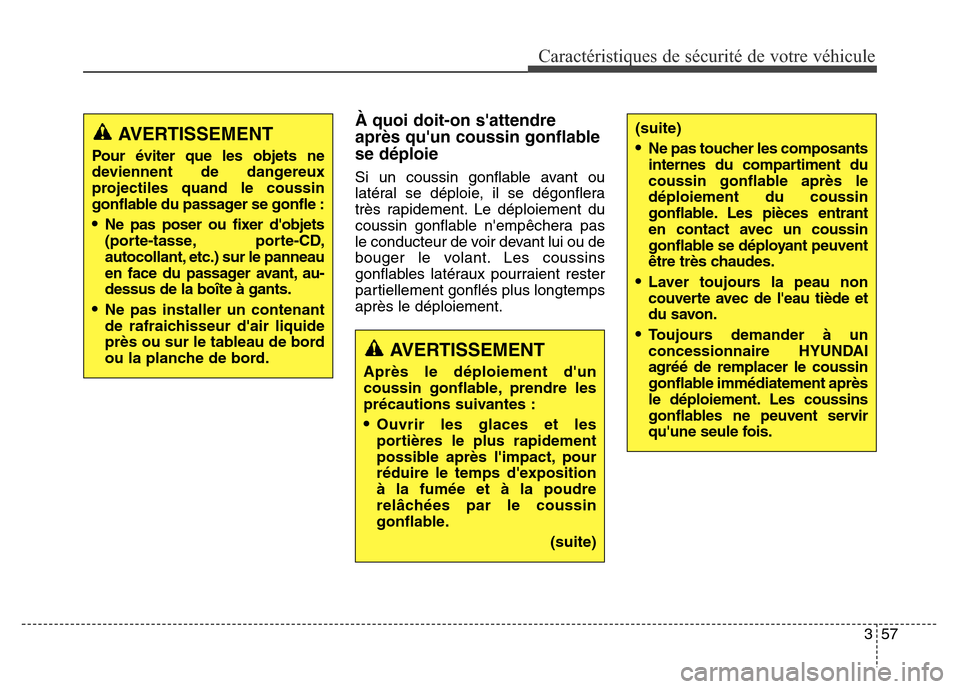

À quoi doit-on s'attendre
après qu'un coussin gonflable
se déploie
Si un coussin gonflable avant ou
latéral se déploie, il se dégonflera
très rapidement. Le déploiement du
coussin gonflable n'empêchera pas
le conducteur de voir devant lui ou de
bouger le volant. Les coussins
gonflables latéraux pourraient rester
partiellement gonflés plus longtemps
après le déploiement.
AVERTISSEMENT
Pour éviter que les objets ne
deviennent de dangereux
projectiles quand le coussin
gonflable du passager se gonfle :
•Ne pas poser ou fixer d'objets
(porte-tasse, porte-CD,
autocollant, etc.) sur le panneau
en face du passager avant, au-
dessus de la boîte à gants.
•Ne pas installer un contenant
de rafraichisseur d'air liquide
près ou sur le tableau de bord
ou la planche de bord.
AVERTISSEMENT
Après le déploiement d'un
coussin gonflable, prendre les
précautions suivantes :
•Ouvrir les glaces et les
portières le plus rapidement
possible après l'impact, pour
réduire le temps d'exposition
à la fumée et à la poudre
relâchées par le coussin
gonflable.(suite)
(suite)
•Ne pas toucher les composants
internes du compartiment du
coussin gonflable après le
déploiement du coussin
gonflable. Les pièces entrant
en contact avec un coussin
gonflable se déployant peuvent
être très chaudes.
•Laver toujours la peau non
couverte avec de l'eau tiède et
du savon.
•Toujours demander à un
concessionnaire HYUNDAI
agréé de remplacer le coussin
gonflable immédiatement après
le déploiement. Les coussins
gonflables ne peuvent servir
qu'une seule fois.

58
3
Caractéristiques de sécurité de votre véhicule

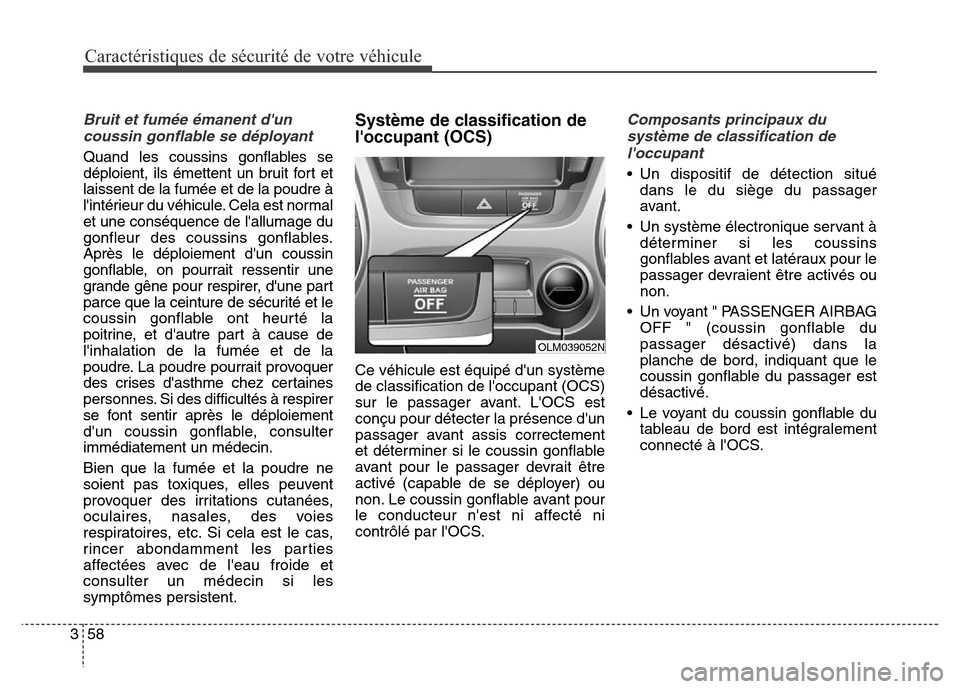

Bruit et fumée émanent d'un
coussin gonflable se déployant
Quand les coussins gonflables se
déploient, ils émettent un bruit fort et
laissent de la fumée et de la poudre à
l'intérieur du véhicule. Cela est normal
et une conséquence de l'allumage du
gonfleur des coussins gonflables.
Après le déploiement d'un coussin
gonflable, on pourrait ressentir une
grande gêne pour respirer, d'une part
parce que la ceinture de sécurité et le
coussin gonflable ont heurté la
poitrine, et d'autre part à cause de
l'inhalation de la fumée et de la
poudre. La poudre pourrait provoquer
des crises d'asthme chez certaines
personnes. Si des difficultés à respirer
se font sentir après le déploiement
d'un coussin gonflable, consulter
immédiatement un médecin.
Bien que la fumée et la poudre ne
soient pas toxiques, elles peuvent
provoquer des irritations cutanées,
oculaires, nasales, des voies
respiratoires, etc. Si cela est le cas,
rincer abondamment les parties
affectées avec de l'eau froide et
consulter un médecin si les
symptômes persistent.
Système de classification de
l'occupant (OCS)
Ce véhicule est équipé d'un système
de classification de l'occupant (OCS)
sur le passager avant. L'OCS est
conçu pour détecter la présence d'un
passager avant assis correctement
et déterminer si le coussin gonflable
avant pour le passager devrait être
activé (capable de se déployer) ou
non. Le coussin gonflable avant pour
le conducteur n'est ni affecté ni
contrôlé par l'OCS.
Composants principaux dusystème de classification del'occupant
• Un dispositif de détection situé dans le du siège du passager
avant.
• Un système électronique servant à déterminer si les coussins
gonflables avant et latéraux pour le
passager devraient être activés ou
non.
• Un voyant " PASSENGER AIRBAG OFF " (coussin gonflable du
passager désactivé) dans la
planche de bord, indiquant que le
coussin gonflable du passager est
désactivé.
• Le voyant du coussin gonflable du tableau de bord est intégralement
connecté à l'OCS.
OLM039052N

359
Caractéristiques de sécurité de votre véhicule

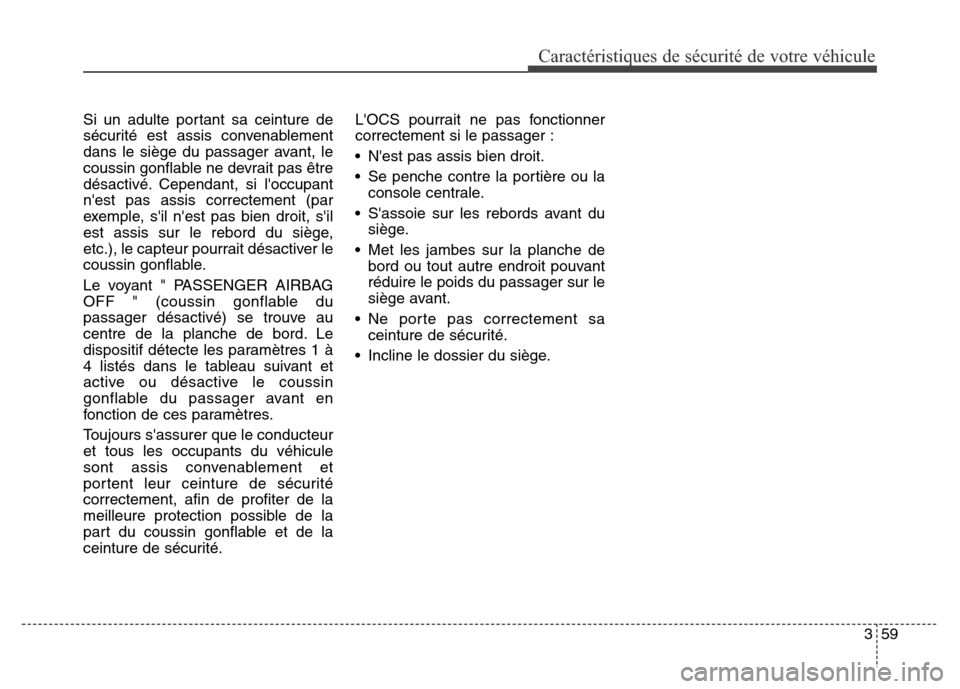

Si un adulte portant sa ceinture de
sécurité est assis convenablement
dans le siège du passager avant, le
coussin gonflable ne devrait pas être
désactivé. Cependant, si l'occupant
n'est pas assis correctement (par
exemple, s'il n'est pas bien droit, s'il
est assis sur le rebord du siège,
etc.), le capteur pourrait désactiver le
coussin gonflable.
Le voyant " PASSENGER AIRBAG
OFF " (coussin gonflable du
passager désactivé) se trouve au
centre de la planche de bord. Le
dispositif détecte les paramètres 1 à
4 listés dans le tableau suivant et
active ou désactive le coussin
gonflable du passager avant en
fonction de ces paramètres.
Toujours s'assurer que le conducteur
et tous les occupants du véhicule
sont assis convenablement et
portent leur ceinture de sécurité
correctement, afin de profiter de la
meilleure protection possible de la
part du coussin gonflable et de la
ceinture de sécurité.L'OCS pourrait ne pas fonctionner
correctement si le passager :
• N'est pas assis bien droit.
• Se penche contre la portière ou la
console centrale.
• S'assoie sur les rebords avant du siège.
• Met les jambes sur la planche de bord ou tout autre endroit pouvant
réduire le poids du passager sur le
siège avant.
• Ne porte pas correctement sa ceinture de sécurité.
• Incline le dossier du siège.

60
3
Caractéristiques de sécurité de votre véhicule

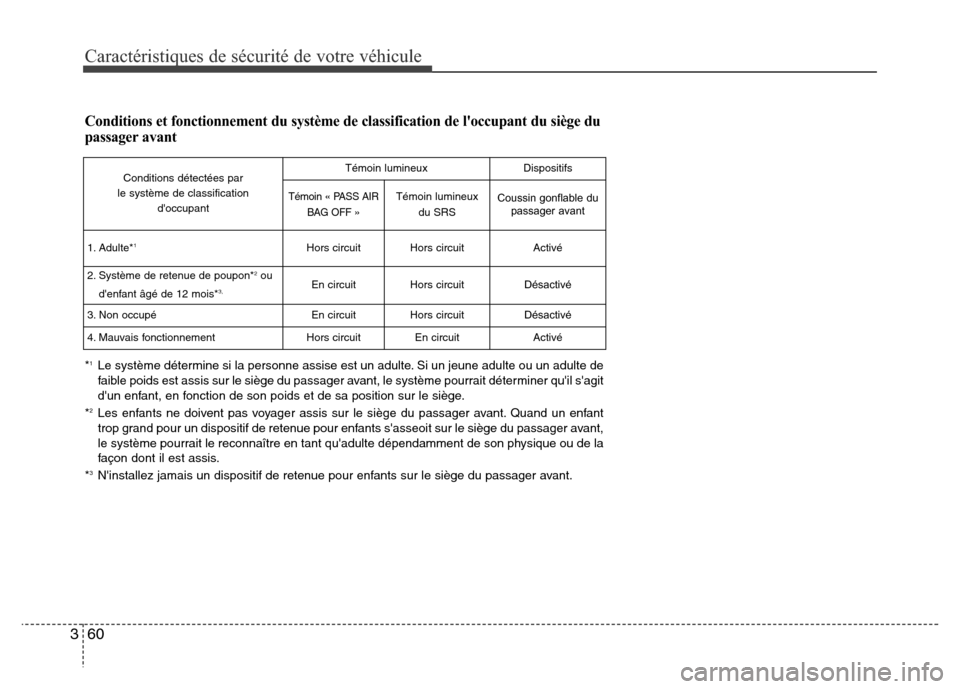

Conditions et fonctionnement du système de classification de l'occupa\
nt du siège du
passager avant
*1Le système détermine si la personne assise est un adulte. Si un jeune adulte ou un adulte de
faible poids est assis sur le siège du passager avant, le système pourrait déterminer qu'il s'agit
d'un enfant, en fonction de son poids et de sa position sur le siège.
*
2Les enfants ne doivent pas voyager assis sur le siège du passager avant. Quand un enfant trop grand pour un dispositif de retenue pour enfants s'asseoit sur le siège du passager avant,
le système pourrait le reconnaître en tant qu'adulte dépendamment de son physique ou de la
façon dont il est assis.
*
3N'installez jamais un dispositif de retenue pour enfants sur le siège du passager avant.
Conditions détectées par
le système de classification d'occupantTémoin lumineuxDispositifs
Témoin « PASS AIR
BAG OFF »Témoin lumineux du SRSCoussin gonflable dupassager avant
1. Adulte*1Hors circuitHors circuitActivé
2. Système de retenue de poupon*2ou
d'enfant âgé de 12 mois*3, En circuitHors circuitDésactivé
3. Non occupéEn circuitHors circuitDésactivé
4. Mauvais fonctionnementHors circuitEn circuitActivé

361
Caractéristiques de sécurité de votre véhicule

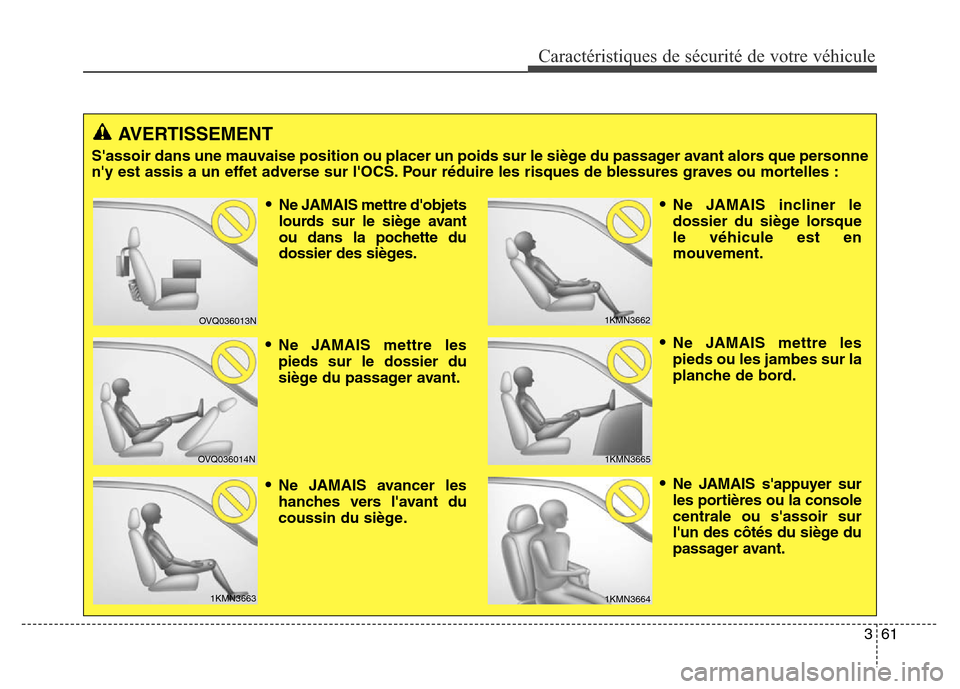

AVERTISSEMENT
S'assoir dans une mauvaise position ou placer un poids sur le siège du passager avant alors que personne
n'y est assis a un effet adverse sur l'OCS. Pour réduire les risques de blessures graves ou mortelles :
OVQ036013N
OVQ036014N
1KMN3663
1KMN3662
1KMN3664
•Ne JAMAIS mettre d'objets
lourds sur le siège avant
ou dans la pochette du
dossier des sièges.
•Ne JAMAIS mettre les
pieds sur le dossier du
siège du passager avant.
•Ne JAMAIS avancer les
hanches vers l'avant du
coussin du siège.
•Ne JAMAIS incliner le
dossier du siège lorsque
le véhicule est en
mouvement.
•Ne JAMAIS mettre les
pieds ou les jambes sur la
planche de bord.
•Ne JAMAIS s'appuyer sur
les portières ou la console
centrale ou s'assoir sur
l'un des côtés du siège du
passager avant.
1KMN3665
