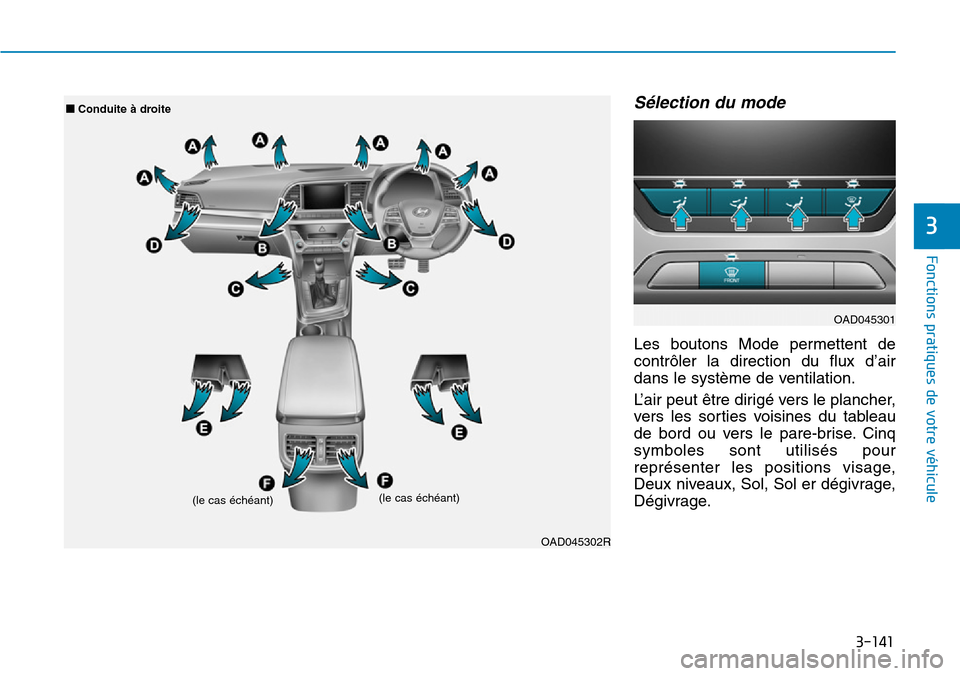

Hyundai Elantra 2017 Manuel du propriétaire (in French)

3-141
Fonctions pratiques de votre véhicule
3
Sélection du mode
Les boutons Mode permettent de
contrôler la direction du flux d’air
dans le système de ventilation.
L’ a i r p e u t ê t r e d i r i g é v e r s l e p l a n c h e r ,
vers les sor ties voisines du tableau
de bord ou vers le pare-brise. Cinq
symboles sont utilisés pour
représenter les positions visage,
Deux niveaux, Sol, Sol er dégivrage,
Dégivrage.
OAD045301
OAD045302R
(le cas échéant)(le cas échéant)
■Conduite à droite

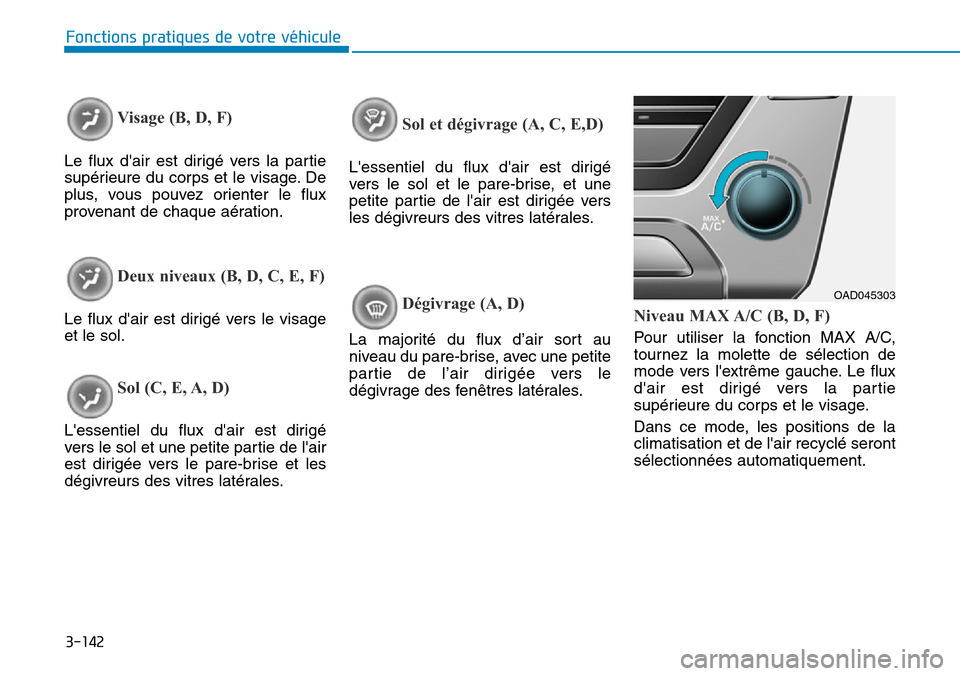

3-142
Fonctions pratiques de votre véhicule
Visage (B, D, F)
Le flux d'air est dirigé vers la partie
supérieure du corps et le visage. De
plus, vous pouvez orienter le flux
provenant de chaque aération.
Deux niveaux (B, D, C, E, F)
Le flux d'air est dirigé vers le visage
et le sol.
Sol (C, E, A, D)
L'essentiel du flux d'air est dirigé
vers le sol et une petite par tie de l'air
est dirigée vers le pare-brise et les
dégivreurs des vitres latérales.
Sol et dégivrage (A, C, E,D)
L'essentiel du flux d'air est dirigé
vers le sol et le pare-brise, et une
petite partie de l'air est dirigée vers
les dégivreurs des vitres latérales.
Dégivrage (A, D)
La majorité du flux d’air sort au
niveau du pare-brise, avec une petite
partie de l’air dirigée vers le
dégivrage des fenêtres latérales.
Niveau MAX A/C (B, D, F)
Pour utiliser la fonction MAX A/C,
tournez la molette de sélection de
mode vers l'extrême gauche. Le flux
d'air est dirigé vers la partie
supérieure du corps et le visage.
Dans ce mode, les positions de la
climatisation et de l'air recyclé seront
sélectionnées automatiquement.
OAD045303

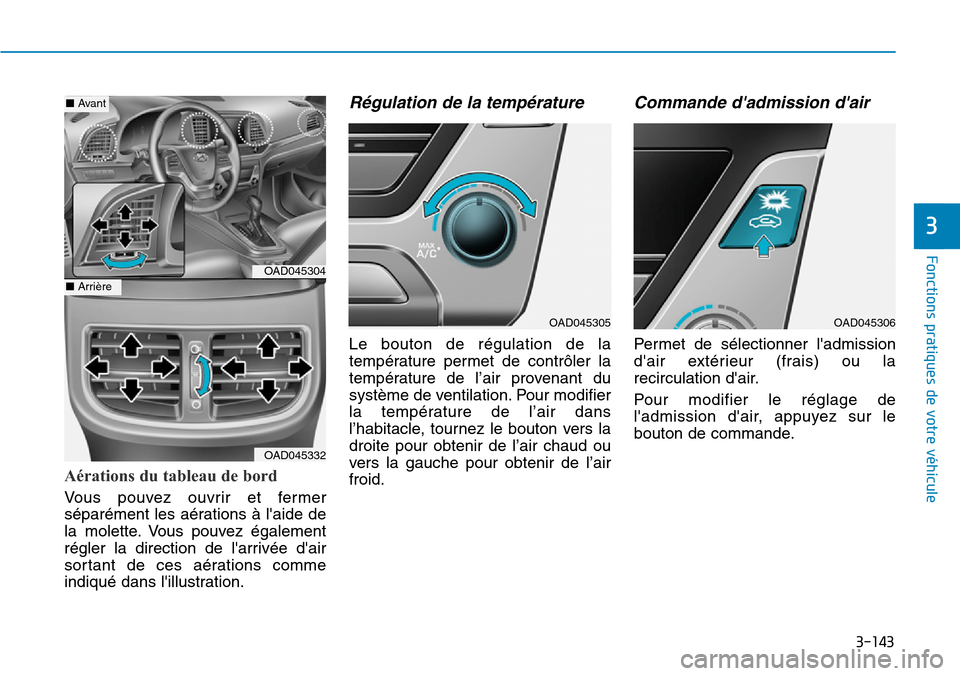

3-143
Fonctions pratiques de votre véhicule
3
Aérations du tableau de bord
Vo u s p o u v e z o u v r i r e t fe r m e r
séparément les aérations à l'aide de
la molette. Vous pouvez également
régler la direction de l'arrivée d'air
sortant de ces aérations comme
indiqué dans l'illustration.
Régulation de la température
Le bouton de régulation de la
température permet de contrôler la
température de l’air provenant du
système de ventilation. Pour modifier
la température de l’air dans
l’habitacle, tournez le bouton vers la
droite pour obtenir de l’air chaud ou
vers la gauche pour obtenir de l’air
froid.
Commande d'admission d'air
Per met de sélectionner l'admission
d'air extérieur (frais) ou la
recirculation d'air.
Pour modifier le réglage de
l'admission d'air, appuyez sur le
bouton de commande.
OAD045304
OAD045332
■Avant
■Arrière
OAD045305OAD045306

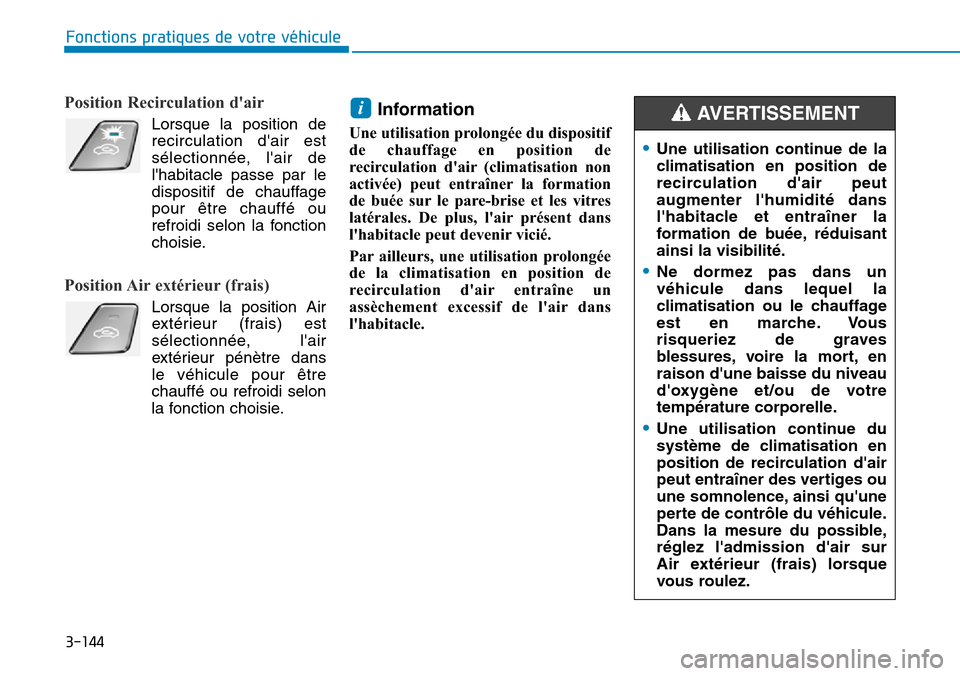

3-144
Fonctions pratiques de votre véhicule
Position Recirculation d'air
Lorsque la position de
recirculation d'air est
sélectionnée, l'air de
l'habitacle passe par le
dispositif de chauffage
pour être chauffé ou
refroidi selon la fonction
choisie.
Position Air extérieur (frais)
Lorsque la position Air
extérieur (frais) est
sélectionnée, l'air
extérieur pénètre dans
le véhicule pour être
chauffé ou refroidi selon
la fonction choisie.
Information
Une utilisation prolongée du dispositif
de chauffage en position de
recirculation d'air (climatisation non
activée) peut entraîner la formation
de buée sur le pare-brise et les vitres
latérales. De plus, l'air présent dans
l'habitacle peut devenir vicié.
Par ailleurs, une utilisation prolongée
de la climatisation en position de
recirculation d'air entraîne un
assèchement excessif de l'air dans
l'habitacle.
i
•Une utilisation continue de la
climatisation en position de
recirculation d'air peut
augmenter l'humidité dans
l'habitacle et entraîner la
formation de buée, réduisant
ainsi la visibilité.
•Ne dormez pas dans un
véhicule dans lequel la
climatisation ou le chauffage
est en marche. Vous
risqueriez de graves
blessures, voire la mort, en
raison d'une baisse du niveau
d'oxygène et/ou de votre
température corporelle.
•Une utilisation continue du
système de climatisation en
position de recirculation d'air
peut entraîner des vertiges ou
une somnolence, ainsi qu'une
perte de contrôle du véhicule.
Dans la mesure du possible,
réglez l'admission d'air sur
Air extérieur (frais) lorsque
vous roulez.
AV E R T I S S E M E N T

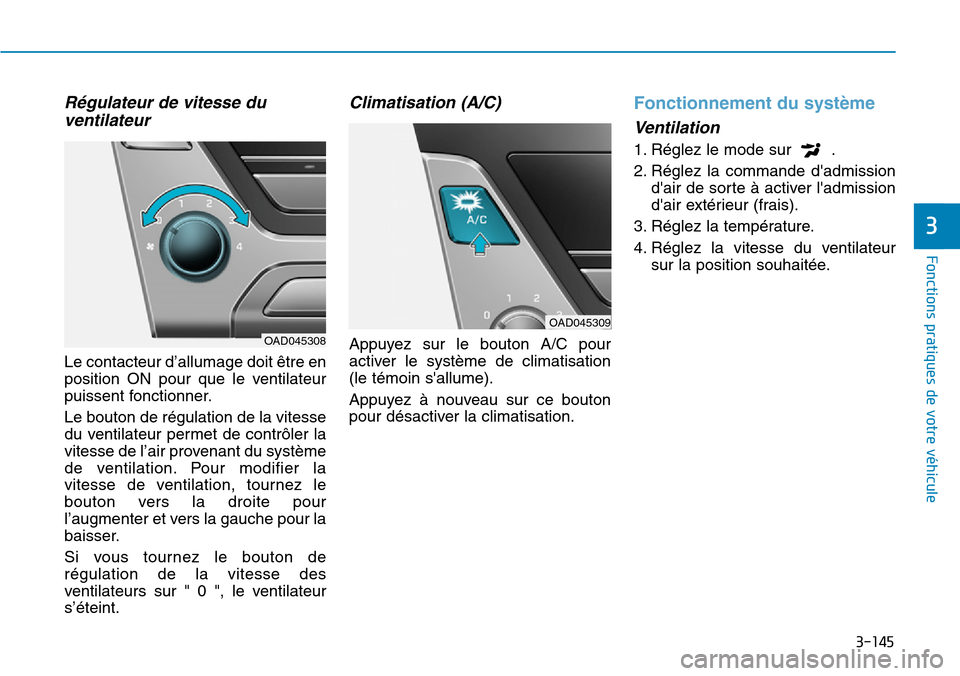

3-145
Fonctions pratiques de votre véhicule
3
Régulateur de vitesse du
ventilateur
Le contacteur d’allumage doit être en
position ON pour que le ventilateur
puissent fonctionner.
Le bouton de régulation de la vitesse
du ventilateur permet de contrôler la
vitesse de l’air provenant du système
de ventilation. Pour modifier la
vitesse de ventilation, tournez le
bouton vers la droite pour
l’augmenter et vers la gauche pour la
baisser.
Si vous tournez le bouton de
régulation de la vitesse des
ventilateurs sur " 0 ", le ventilateur
s’éteint.
Climatisation (A/C)
Appuyez sur le bouton A/C pour
activer le système de climatisation
(le témoin s'allume).
Appuyez à nouveau sur ce bouton
pour désactiver la climatisation.
Fonctionnement du système
Ventilation
1. Réglez le mode sur .
2. Réglez la commande d'admission
d'air de sorte à activer l'admission
d'air extérieur (frais).
3. Réglez la température.
4. Réglez la vitesse du ventilateur
sur la position souhaitée.
OAD045308
OAD045309

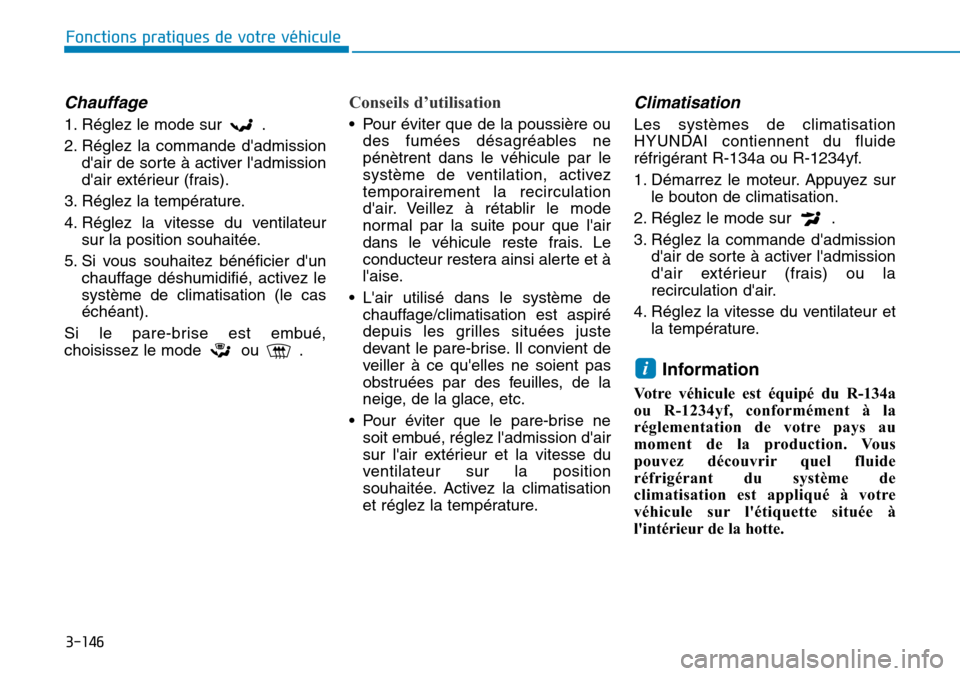

3-146
Fonctions pratiques de votre véhicule
Chauffage
1. Réglez le mode sur .
2. Réglez la commande d'admission
d'air de sorte à activer l'admission
d'air extérieur (frais).
3. Réglez la température.
4. Réglez la vitesse du ventilateur
sur la position souhaitée.
5. Si vous souhaitez bénéficier d'un
chauffage déshumidifié, activez le
système de climatisation (le cas
échéant).
Si le pare-brise est embué,
choisissez le mode ou .
Conseils d’utilisation
•Pour éviter que de la poussière ou
des fumées désagréables ne
pénètrent dans le véhicule par le
système de ventilation, activez
temporairement la recirculation
d'air. Veillez à rétablir le mode
normal par la suite pour que l'air
dans le véhicule reste frais. Le
conducteur restera ainsi alerte et à
l'aise.
•L'air utilisé dans le système de
chauffage/climatisation est aspiré
depuis les grilles situées juste
devant le pare-brise. Il convient de
veiller à ce qu'elles ne soient pas
obstruées par des feuilles, de la
neige, de la glace, etc.
•Pour éviter que le pare-brise ne
soit embué, réglez l'admission d'air
sur l'air extérieur et la vitesse du
ventilateur sur la position
souhaitée. Activez la climatisation
et réglez la température.
Climatisation
Les systèmes de climatisation
HYUNDAI contiennent du fluide
réfrigérant R-134a ou R-1234yf.
1. Démarrez le moteur. Appuyez sur
le bouton de climatisation.
2. Réglez le mode sur .
3. Réglez la commande d'admission
d'air de sorte à activer l'admission
d'air extérieur (frais) ou la
recirculation d'air.
4. Réglez la vitesse du ventilateur et
la température.
Information
Votre véhicule est équipé du R-134a
ou R-1234yf, conformément à la
réglementation de votre pays au
moment de la production. Vous
pouvez découvrir quel fluide
réfrigérant du système de
climatisation est appliqué à votre
véhicule sur l'étiquette située à
l'intérieur de la hotte.
i

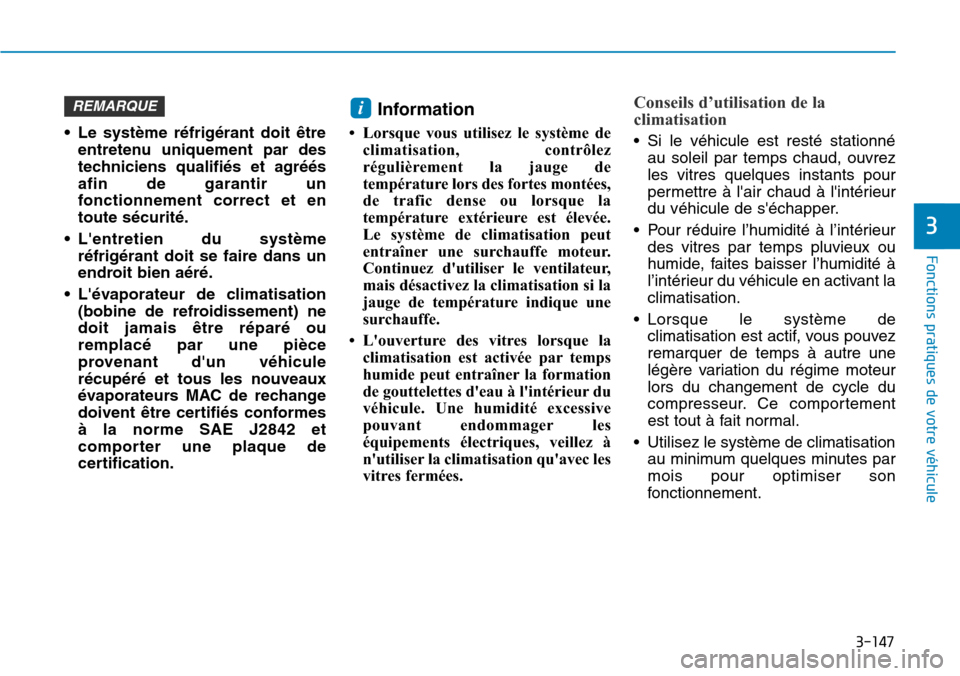

3-147
Fonctions pratiques de votre véhicule
3
•Le système réfrigérant doit être
entretenu uniquement par des
techniciens qualifiés et agréés
afin de garantir un
fonctionnement correct et en
toute sécurité.
•L'entretien du système
réfrigérant doit se faire dans un
endroit bien aéré.
•L'évaporateur de climatisation
(bobine de refroidissement) ne
doit jamais être réparé ou
remplacé par une pièce
provenant d'un véhicule
récupéré et tous les nouveaux
évaporateurs MAC de rechange
doivent être certifiés conformes
à la norme SAE J2842 et
comporter une plaque de
certification.
Information
• Lorsque vous utilisez le système de
climatisation, contrôlez
régulièrement la jauge de
température lors des fortes montées,
de trafic dense ou lorsque la
température extérieure est élevée.
Le système de climatisation peut
entraîner une surchauffe moteur.
Continuez d'utiliser le ventilateur,
mais désactivez la climatisation si la
jauge de température indique une
surchauffe.
•L'ouverture des vitres lorsque la
climatisation est activée par temps
humide peut entraîner la formation
de gouttelettes d'eau à l'intérieur du
véhicule. Une humidité excessive
pouvant endommager les
équipements électriques, veillez à
n'utiliser la climatisation qu'avec les
vitres fermées.
Conseils d’utilisation de la
climatisation
•Si le véhicule est resté stationné
au soleil par temps chaud, ouvrez
les vitres quelques instants pour
permettre à l'air chaud à l'intérieur
du véhicule de s'échapper.
•Pour réduire l’humidité à l’intérieur
des vitres par temps pluvieux ou
humide, faites baisser l’humidité à
l’intérieur du véhicule en activant la
climatisation.
•Lorsque le système de
climatisation est actif, vous pouvez
remarquer de temps à autre une
légère variation du régime moteur
lors du changement de cycle du
compresseur. Ce comportement
est tout à fait normal.
•Utilisez le système de climatisation
au minimum quelques minutes par
mois pour optimiser son
fonctionnement.
iREMARQUE

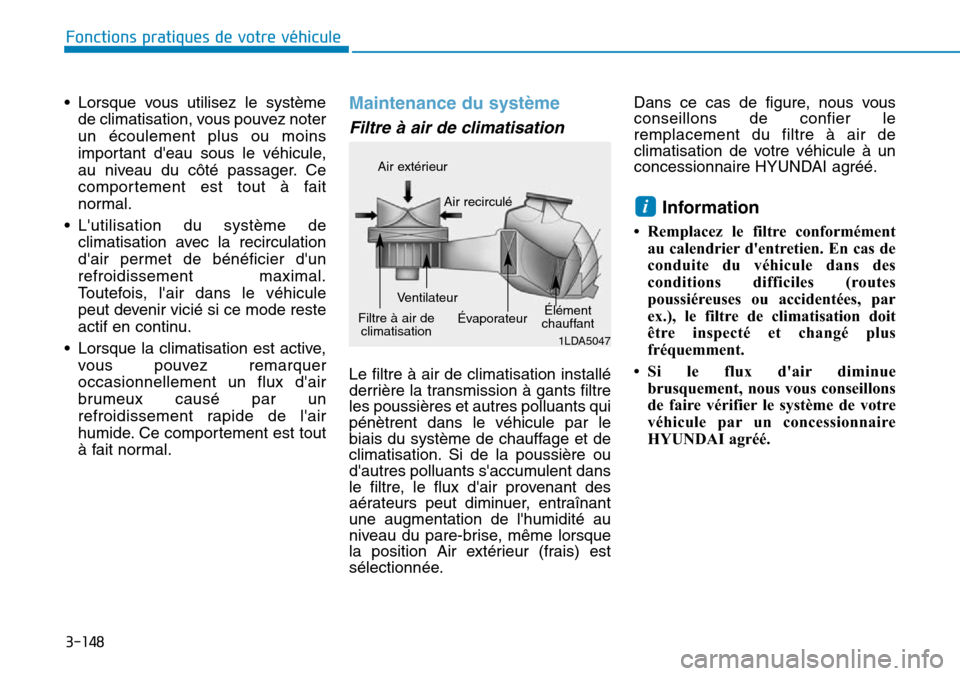

3-148
Fonctions pratiques de votre véhicule
•Lorsque vous utilisez le système
de climatisation, vous pouvez noter
un écoulement plus ou moins
important d'eau sous le véhicule,
au niveau du côté passager. Ce
comportement est tout à fait
normal.
•L'utilisation du système de
climatisation avec la recirculation
d'air permet de bénéficier d'un
refroidissement maximal.
To u t e f o i s , l ' a i r d a n s l e v é h i c u l e
peut devenir vicié si ce mode reste
actif en continu.
•Lorsque la climatisation est active,
vous pouvez remarquer
occasionnellement un flux d'air
brumeux causé par un
refroidissement rapide de l'air
humide. Ce comportement est tout
à fait normal.
Maintenance du système
Filtre à air de climatisation
Le filtre à air de climatisation installéderrière la transmission à gants filtreles poussières et autres polluants quipénètrent dans le véhicule par lebiais du système de chauffage et declimatisation. Si de la poussière oud'autres polluants s'accumulent dansle filtre, le flux d'air provenant desaérateurs peut diminuer, entraînantune augmentation de l'humidité auniveau du pare-brise, même lorsquela position Air extérieur (frais) estsélectionnée.
Dans ce cas de figure, nous vousconseillons de confier leremplacement du filtre à air declimatisation de votre véhicule à unconcessionnaire HYUNDAI agréé.
Information
• Remplacez le filtre conformément
au calendrier d'entretien. En cas de
conduite du véhicule dans des
conditions difficiles (routes
poussiéreuses ou accidentées, par
ex.), le filtre de climatisation doit
être inspecté et changé plus
fréquemment.
•Si le flux d'air diminue
brusquement, nous vous conseillons
de faire vérifier le système de votre
véhicule par un concessionnaire
HYUNDAI agréé.
i
1LDA5047
Air extérieur
Air recirculé
Filtre à air declimatisation
Ve n t i l a t e u rÉlémentchauffantÉvaporateur

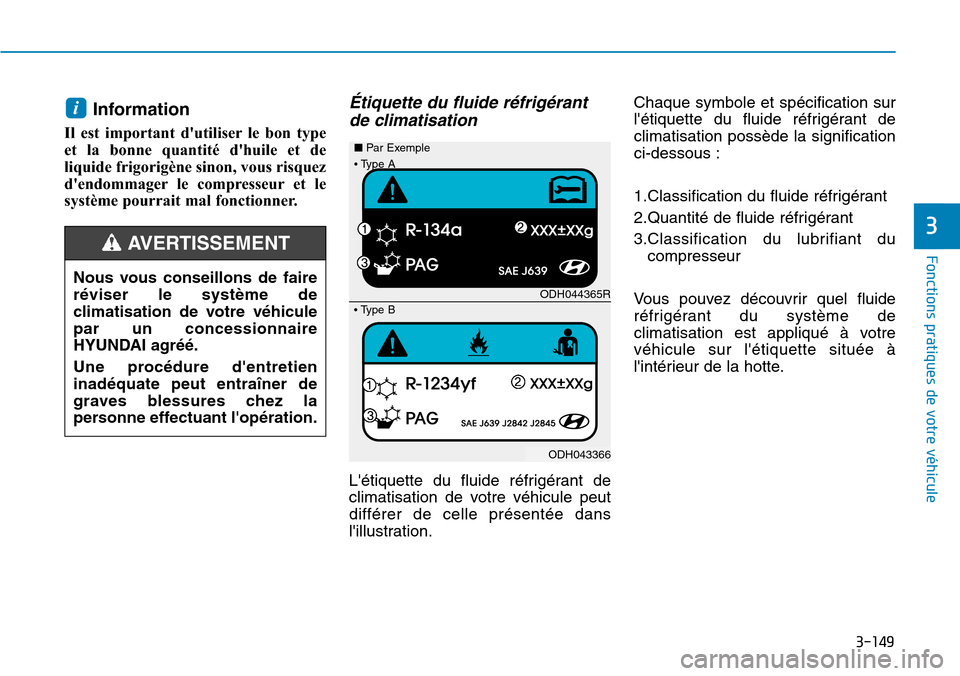

3-149
Fonctions pratiques de votre véhicule
3
Information
Il est important d'utiliser le bon type
et la bonne quantité d'huile et de
liquide frigorigène sinon, vous risquez
d'endommager le compresseur et le
système pourrait mal fonctionner.
Étiquette du fluide réfrigérant
de climatisation
L'étiquette du fluide réfrigérant de
climatisation de votre véhicule peut
différer de celle présentée dans
l'illustration.
Chaque symbole et spécification sur
l'étiquette du fluide réfrigérant de
climatisation possède la signification
ci-dessous :
1.Classification du fluide réfrigérant
2.Quantité de fluide réfrigérant
3.Classification du lubrifiant du
compresseur
Vo u s p o u v e z d é c o u v r i r q u e l f l u i d e
réfrigérant du système de
climatisation est appliqué à votre
véhicule sur l'étiquette située à
l'intérieur de la hotte.
i
Nous vous conseillons de faire
réviser le système de
climatisation de votre véhicule
par un concessionnaire
HYUNDAI agréé.
Une procédure d'entretien
inadéquate peut entraîner de
graves blessures chez la
personne effectuant l'opération.
AV E R T I S S E M E N T
ODH044365R
ODH043366
■Par Exemple
•Ty p e B
•Ty p e A

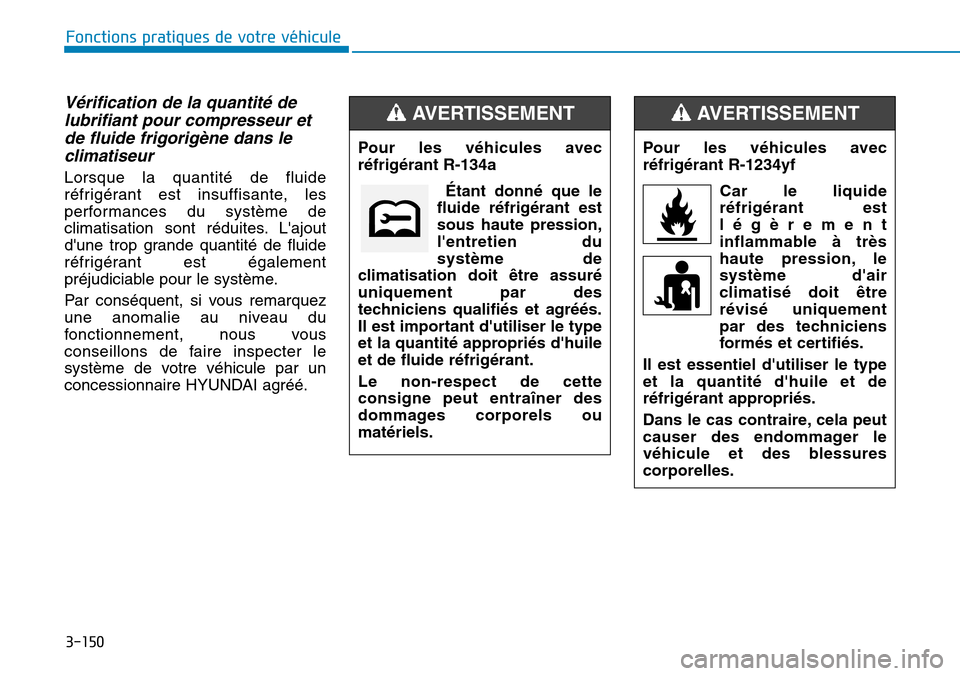

3-150
Vérification de la quantité de
lubrifiant pour compresseur et
de fluide frigorigène dans le
climatiseur
Lorsque la quantité de fluide
réfrigérant est insuffisante, les
performances du système de
climatisation sont réduites. L'ajout
d'une trop grande quantité de fluide
réfrigérant est également
préjudiciable pour le système.
Par conséquent, si vous remarquez
une anomalie au niveau du
fonctionnement, nous vous
conseillons de faire inspecter le
système de votre véhicule par un
concessionnaire HYUNDAI agréé.
Fonctions pratiques de votre véhicule
Pour les véhicules avec
réfrigérant R-134a
Étant donné que le
fluide réfrigérant est
sous haute pression,
l'entretien du
système de
climatisation doit être assuré
uniquement par des
techniciens qualifiés et agréés.
Il est important d'utiliser le type
et la quantité appropriés d'huile
et de fluide réfrigérant.
Le non-respect de cette
consigne peut entraîner des
dommages corporels ou
matériels.
AV E R T I S S E M E N T
Pour les véhicules avec
réfrigérant R-1234yf
Car le liquide
réfrigérant est
légèrement
inflammable à très
haute pression, le
système d'air
climatisé doit être
révisé uniquement
par des techniciens
formés et certifiés.
Il est essentiel d'utiliser le type
et la quantité d'huile et de
réfrigérant appropriés.
Dans le cas contraire, cela peut
causer des endommager le
véhicule et des blessures
corporelles.
AV E R T I S S E M E N T
