Hyundai Elantra 2018 Manual del propietario (in Spanish)

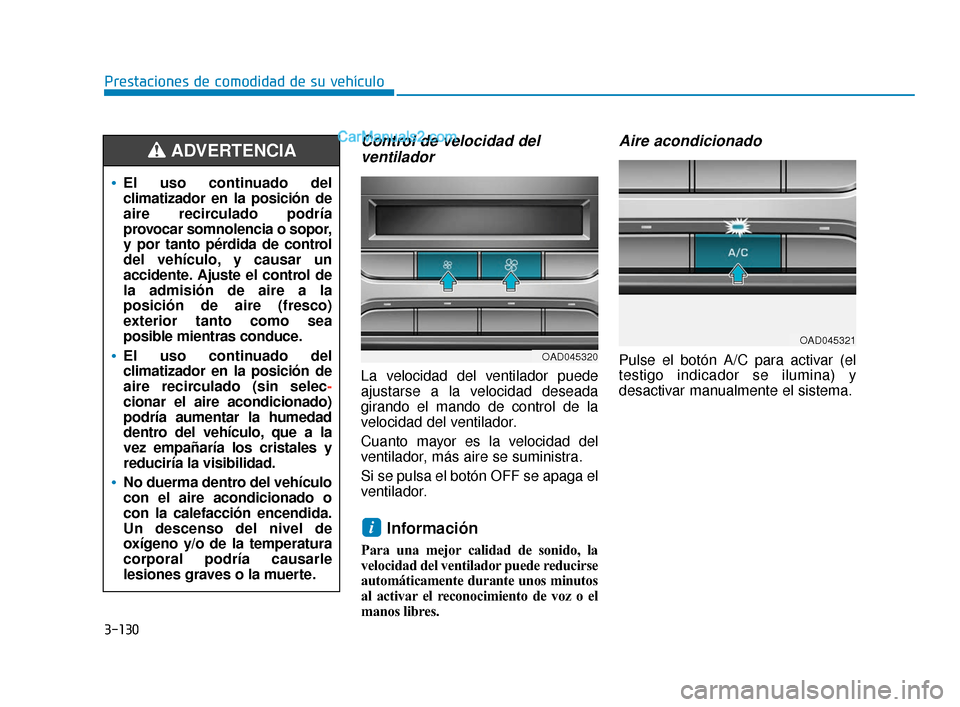

3-130
Prestaciones de comodidad de su vehículo
Control de velocidad delventilador
La velocidad del ventilador puede
ajustarse a la velocidad deseada
girando el mando de control de la
velocidad del ventilador.
Cuanto mayor es la velocidad del
ventilador, más aire se suministra.
Si se pulsa el botón OFF se apaga el
ventilador.
Información
Para una mejor calidad de sonido, la
velocidad del ventilador puede reducirse
automáticamente durante unos minutos
al activar el reconocimiento de voz o el
manos libres.
Aire acondicionado
Pulse el botón A/C para activar (el
testigo indicador se ilumina) y
desactivar manualmente el sistema.
i
OAD045321
OAD045320
El uso continuado del
climatizador en la posición de
aire recirculado podría
provocar somnolencia o sopor,
y por tanto pérdida de control
del vehículo, y causar un
accidente. Ajuste el control de
la admisión de aire a la
posición de aire (fresco)
exterior tanto como sea
posible mientras conduce.
El uso continuado del
climatizador en la posición de
aire recirculado (sin selec-
cionar el aire acondicionado)
podría aumentar la humedad
dentro del vehículo, que a la
vez empañaría los cristales y
reduciría la visibilidad.
No duerma dentro del vehículo
con el aire acondicionado o
con la calefacción encendida.
Un descenso del nivel de
oxígeno y/o de la temperatura
corporal podría causarle
lesiones graves o la muerte.
ADVERTENCIA
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 130

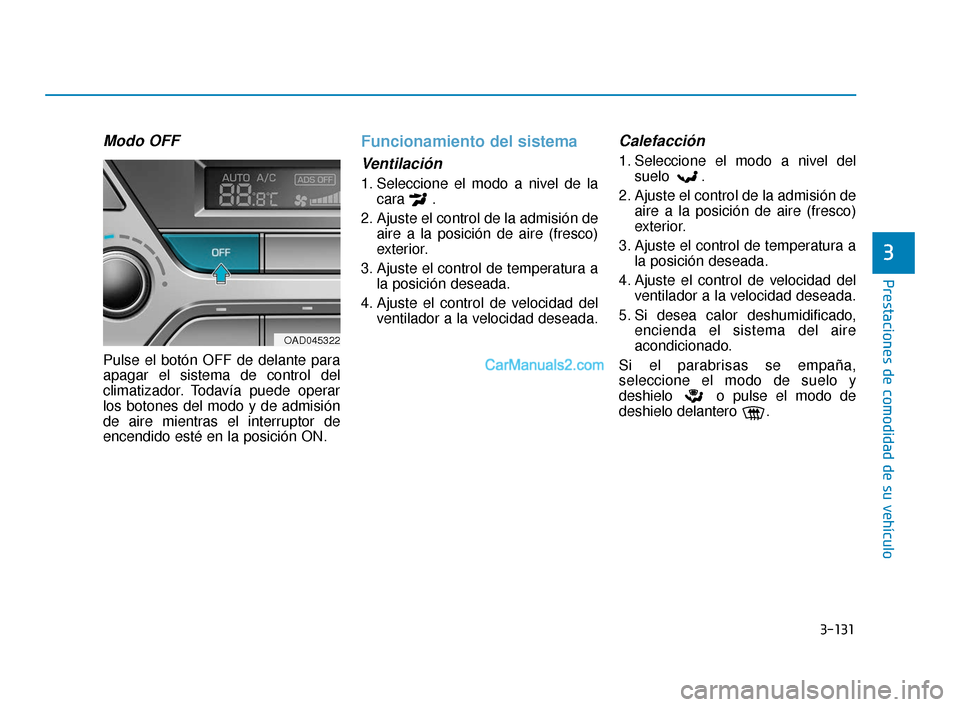

3-131
Prestaciones de comodidad de su vehículo
3
Modo OFF
Pulse el botón OFF de delante para
apagar el sistema de control del
climatizador. Todavía puede operar
los botones del modo y de admisión
de aire mientras el interruptor de
encendido esté en la posición ON.
Funcionamiento del sistema
Ventilación
1. Seleccione el modo a nivel de lacara .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
Calefacción
1. Seleccione el modo a nivel delsuelo .
2. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
3. Ajuste el control de temperatura a la posición deseada.
4. Ajuste el control de velocidad del ventilador a la velocidad deseada.
5. Si desea calor deshumidificado, encienda el sistema del aire
acondicionado.
Si el parabrisas se empaña,
seleccione el modo de suelo y
deshielo o pulse el modo de
deshielo delantero .
OAD045322
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 131

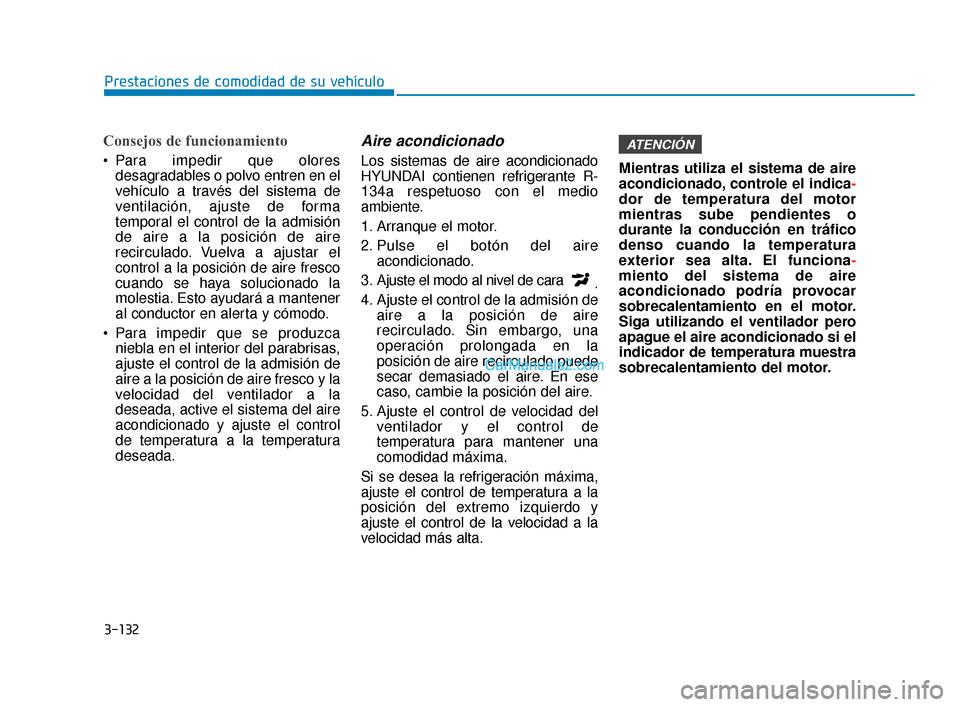

3-132
Prestaciones de comodidad de su vehículo
Consejos de funcionamiento
Para impedir que oloresdesagradables o polvo entren en el
vehículo a través del sistema de
ventilación, ajuste de forma
temporal el control de la admisión
de aire a la posición de aire
recirculado. Vuelva a ajustar el
control a la posición de aire fresco
cuando se haya solucionado la
molestia. Esto ayudará a mantener
al conductor en alerta y cómodo.
Para impedir que se produzca niebla en el interior del parabrisas,
ajuste el control de la admisión de
aire a la posición de aire fresco y la
velocidad del ventilador a la
deseada, active el sistema del aire
acondicionado y ajuste el control
de temperatura a la temperatura
deseada.
Aire acondicionado
Los sistemas de aire acondicionado
HYUNDAI contienen refrigerante R-
134a respetuoso con el medio
ambiente.
1. Arranque el motor.
2. Pulse el botón del aire acondicionado.
3. Ajuste el modo al nivel de cara .
4. Ajuste el control de la admisión de aire a la posición de aire
recirculado. Sin embargo, una
operación prolongada en la
posición de aire recirculado puede
secar demasiado el aire. En ese
caso, cambie la posición del aire.
5. Ajuste el control de velocidad del ventilador y el control de
temperatura para mantener una
comodidad máxima.
Si se desea la refrigeración máxima,
ajuste el control de temperatura a la
posición del extremo izquierdo y
ajuste el control de la velocidad a la
velocidad más alta. Mientras utiliza el sistema de aire
acondicionado, controle el indica
-
dor de temperatura del motor
mientras sube pendientes o
durante la conducción en tráfico
denso cuando la temperatura
exterior sea alta. El funciona-
miento del sistema de aire
acondicionado podría provocar
sobrecalentamiento en el motor.
Siga utilizando el ventilador pero
apague el aire acondicionado si el
indicador de temperatura muestra
sobrecalentamiento del motor.
ATENCIÓN
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 132

3-133
Prestaciones de comodidad de su vehículo
3
Consejos para el funcionamiento
del aire acondicionado
Si se ha aparcado el vehículodirectamente bajo la luz del sol con
temperatuas altas, abra las
ventanas durante un rato para que
el aire caliente dentro del vehículo
desaparezca.
Cuando se haya obtenido suficiente ventilación, conmute de
nuevo de la posición de aire
recirculado a la posición de aire
fresco exterior.
Para reducir la humedad interior en las ventanas en días húmedos
o lluviosos, disminuya la humedad
dentro del vehículo encendiendo el
aire acondicionado con las
ventanillas y el techo solar
cerrados.
Para garantizar el máximo rendimiento del sistema, encienda
el aire acondicionado cada mes
durante un par de minutos.
excesivamente, la diferencia entre
la temperatura del aire exterior y la
del parabrisas podría hacer que la
superficie exterior del mismo se
empañara, haciendo perder la
visibilidad. En este caso, ajuste el
mando o el botón de selección de
modo a la posición y el control
de la velocidad del ventilador a la
velocidad baja.
Mantenimiento del sistema
Filtro de aire del controlclimático
Este filtro está instalado detrás de la
guantera. Filtra el polvo y otros
contaminantes que se introducen en
el vehículo a través del sistema de la
calefacción y el aire acondicionado.
Solicite el cambio del filtro del
climatizador en un distribuidor
HYUNDAI autorizado según el
calendario de mantenimiento. Si
conduce bajo condiciones adversas,
como carreteras polvorientas o
abruptas, necesitará realizar cambios
y comprobaciones más frecuentes
del filtro del aire acondicionado.
1LDA5047
Aire exterior
Aire
recirculado
Filtro de aire del control climático Ventilador
Núcleo del
evaporador Núcleo del
calefactor
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 133

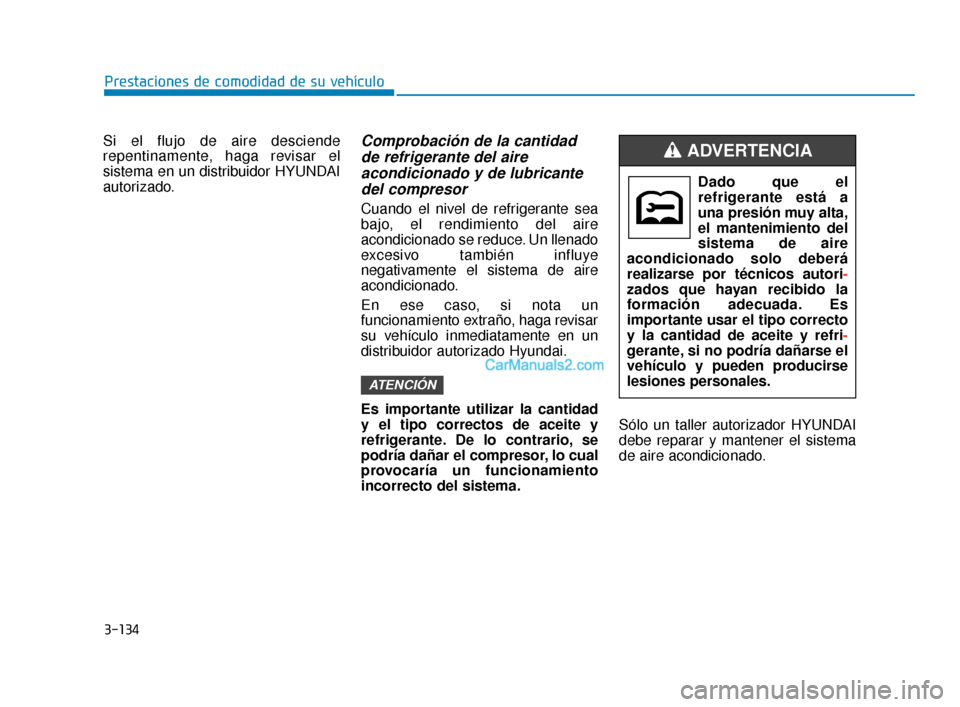

3-134
Prestaciones de comodidad de su vehículo
Si el flujo de aire desciende
repentinamente, haga revisar el
sistema en un distribuidor HYUNDAI
autorizado.Comprobación de la cantidadde refrigerante del aireacondicionado y de lubricantedel compresor
Cuando el nivel de refrigerante sea
bajo, el rendimiento del aire
acondicionado se reduce. Un llenado
excesivo también influye
negativamente el sistema de aire
acondicionado.
En ese caso, si nota un
funcionamiento extraño, haga revisar
su vehículo inmediatamente en un
distribuidor autorizado Hyundai.
Es importante utilizar la cantidad
y el tipo correctos de aceite y
refrigerante. De lo contrario, se
podría dañar el compresor, lo cual
provocaría un funcionamiento
incorrecto del sistema. Sólo un taller autorizador HYUNDAI
debe reparar y mantener el sistema
de aire acondicionado.
ATENCIÓN
Dado que el
refrigerante está a
una presión muy alta,
el mantenimiento del
sistema de aire
acondicionado solo deberá
realizarse por técnicos autori -
zados que hayan recibido la
formación adecuada. Es
importante usar el tipo correcto
y la cantidad de aceite y refri -
gerante, si no podría dañarse el
vehículo y pueden producirse
lesiones personales.
ADVERTENCIA
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 134

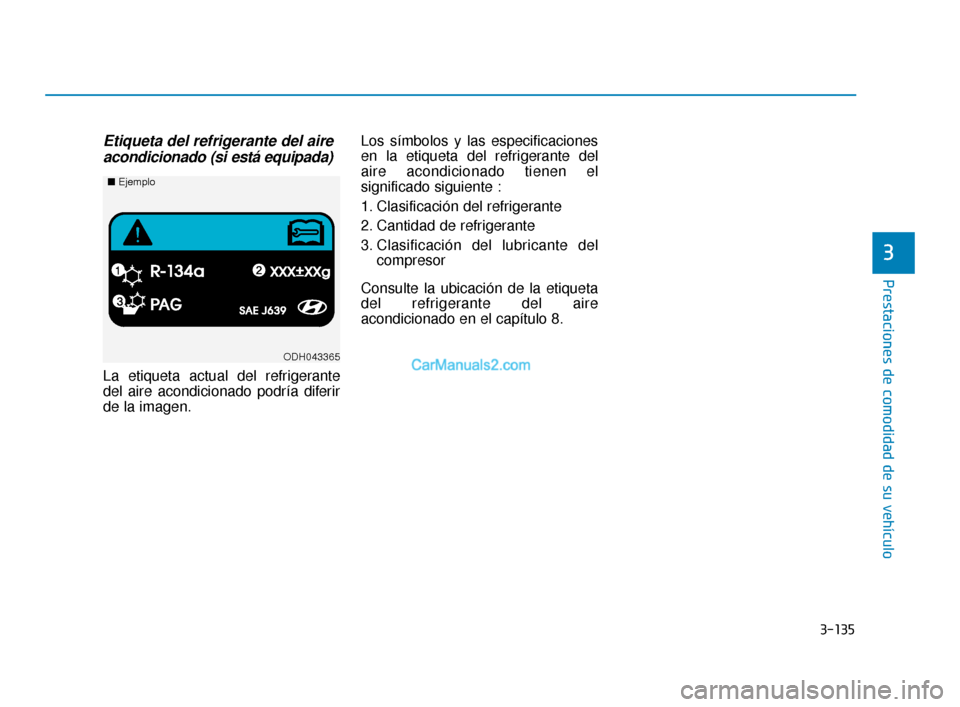

3-135
Prestaciones de comodidad de su vehículo
3
Etiqueta del refrigerante del aireacondicionado (si está equipada)
La etiqueta actual del refrigerante
del aire acondicionado podría diferir
de la imagen. Los símbolos y las especificaciones
en la etiqueta del refrigerante del
aire acondicionado tienen el
significado siguiente :
1. Clasificación del refrigerante
2. Cantidad de refrigerante
3. Clasificación del lubricante del
compresor
Consulte la ubicación de la etiqueta
del refrigerante del aire
acondicionado en el capítulo 8.
ODH043365
■ Ejemplo
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 135

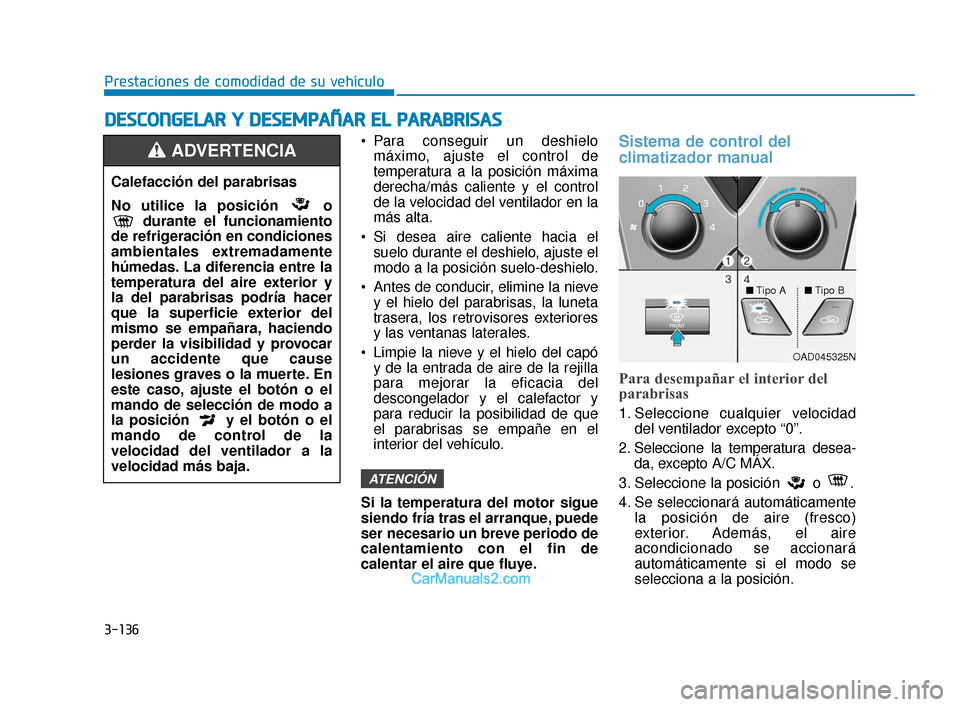

3-136
Prestaciones de comodidad de su vehículo
D
DE
ES
SC
C O
O N
NG
GE
EL
LA
A R
R
Y
Y
D
D E
ES
SE
E M
M P
PA
A Ñ
Ñ A
AR
R
E
E L
L
P
P A
A R
RA
A B
BR
RI
IS
S A
A S
S
Para conseguir un deshielo
máximo, ajuste el control de
temperatura a la posición máxima
derecha/más caliente y el control
de la velocidad del ventilador en la
más alta.
Si desea aire caliente hacia el suelo durante el deshielo, ajuste el
modo a la posición suelo-deshielo.
Antes de conducir, elimine la nieve y el hielo del parabrisas, la luneta
trasera, los retrovisores exteriores
y las ventanas laterales.
Limpie la nieve y el hielo del capó y de la entrada de aire de la rejilla
para mejorar la eficacia del
descongelador y el calefactor y
para reducir la posibilidad de que
el parabrisas se empañe en el
interior del vehículo.
Si la temperatura del motor sigue
siendo fría tras el arranque, puede
ser necesario un breve periodo de
calentamiento con el fin de
calentar el aire que fluye.Sistema de control del
climatizador manual
Para desempañar el interior del
parabrisas
1. Seleccione cualquier velocidad del ventilador excepto “0”.
2. Seleccione la temperatura desea- da, excepto A/C MÁX.
3. Seleccione la posición o .
4. Se seleccionará automáticamente la posición de aire (fresco)
exterior. Además, el aire
acondicionado se accionará
automáticamente si el modo se
selecciona a la posición.
ATENCIÓN
OAD045325N
■
Tipo A ■
Tipo B
Calefacción del parabrisas
No utilice la posición o
durante el funcionamiento
de refrigeración en condiciones
ambientales extremadamente
húmedas. La diferencia entre la
temperatura del aire exterior y
la del parabrisas podría hacer
que la superficie exterior del
mismo se empañara, haciendo
perder la visibilidad y provocar
un accidente que cause
lesiones graves o la muerte. En
este caso, ajuste el botón o el
mando de selección de modo a
la posición y el botón o el
mando de control de la
velocidad del ventilador a la
velocidad más baja.
ADVERTENCIA
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 136

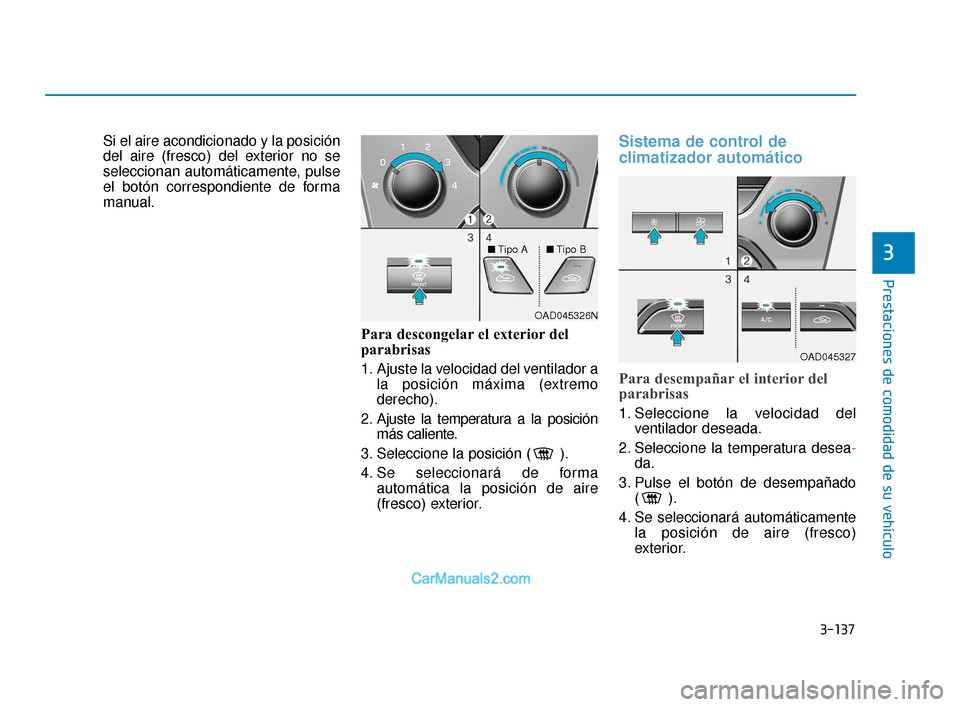

3-137
Prestaciones de comodidad de su vehículo
3
Si el aire acondicionado y la posición
del aire (fresco) del exterior no se
seleccionan automáticamente, pulse
el botón correspondiente de forma
manual.
Para descongelar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador ala posición máxima (extremo
derecho).
2. Ajuste la temperatura a la posición más caliente.
3. Seleccione la posición ( ).
4. Se seleccionará de forma automática la posición de aire
(fresco) exterior.
Sistema de control de
climatizador automático
Para desempañar el interior del
parabrisas
1. Seleccione la velocidad delventilador deseada.
2. Seleccione la temperatura desea- da.
3. Pulse el botón de desempañado ().
4. Se seleccionará automáticamente la posición de aire (fresco)
exterior.
OAD045326N
OAD045327
■
Tipo A ■Tipo B
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 137

3-138
Prestaciones de comodidad de su vehículo
Si la posición del aire (fresco) del
exterior no se seleccionan automáti-
camente, ajuste el botón corres-
pondiente de forma manual.
Si selecciona esta posición , la
velocidad más baja del ventilador se
ajusta a la velocidad más alta.
Para descongelar el exterior del
parabrisas
1. Ajuste la velocidad del ventilador ala posición máxima (extremo
derecho).
2. Ajuste la temperatura a la posición más caliente (HI).
3. Pulse el botón de desempañado ().
4. Se seleccionará automáticamente la posición de aire (fresco)
exterior.
Si selecciona esta posición , la
velocidad más baja del ventilador se
ajusta a la velocidad más alta.
Lógica de desempañado (si está equipado)
Para reducir la probabilidad de que
el interior del parabrisas se empañe
la admisión de aire o el aire
acondicionado se controlan
automáticamente según unas
condiciones determinadas, como la
posición. Para cancelar o anular
la lógica de desempañado,
proceda como sigue:
OAD045328
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 138

3-139
Prestaciones de comodidad de su vehículo
3

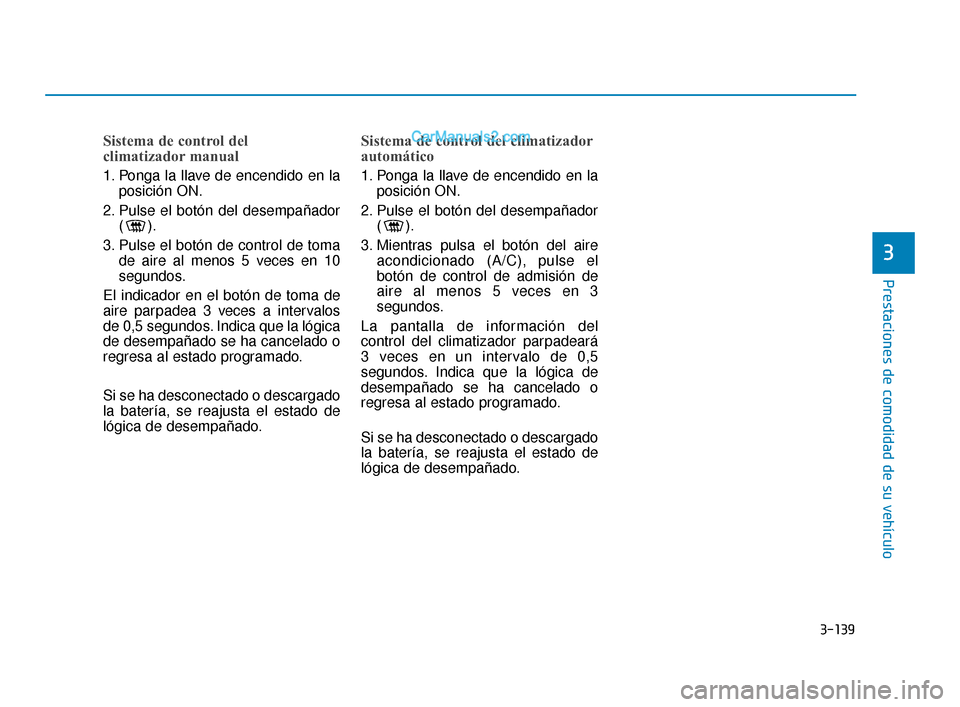

Sistema de control del
climatizador manual
1. Ponga la llave de encendido en laposición ON.
2. Pulse el botón del desempañador ().
3. Pulse el botón de control de toma de aire al menos 5 veces en 10
segundos.
El indicador en el botón de toma de
aire parpadea 3 veces a intervalos
de 0,5 segundos. Indica que la lógica
de desempañado se ha cancelado o
regresa al estado programado.
Si se ha desconectado o descargado
la batería, se reajusta el estado de
lógica de desempañado.
Sistema de control del climatizador
automático
1. Ponga la llave de encendido en la posición ON.
2. Pulse el botón del desempañador ().
3. Mientras pulsa el botón del aire acondicionado (A/C), pulse el
botón de control de admisión de
aire al menos 5 veces en 3
segundos.
La pantalla de información del
control del climatizador parpadeará
3 veces en un intervalo de 0,5
segundos. Indica que la lógica de
desempañado se ha cancelado o
regresa al estado programado.
Si se ha desconectado o descargado
la batería, se reajusta el estado de
lógica de desempañado.
ADa Mexico 3.qxp 3/14/2017 5:33 PM Page 139
