Hyundai Genesis Coupe 2011 Manuel du propriétaire (in French)

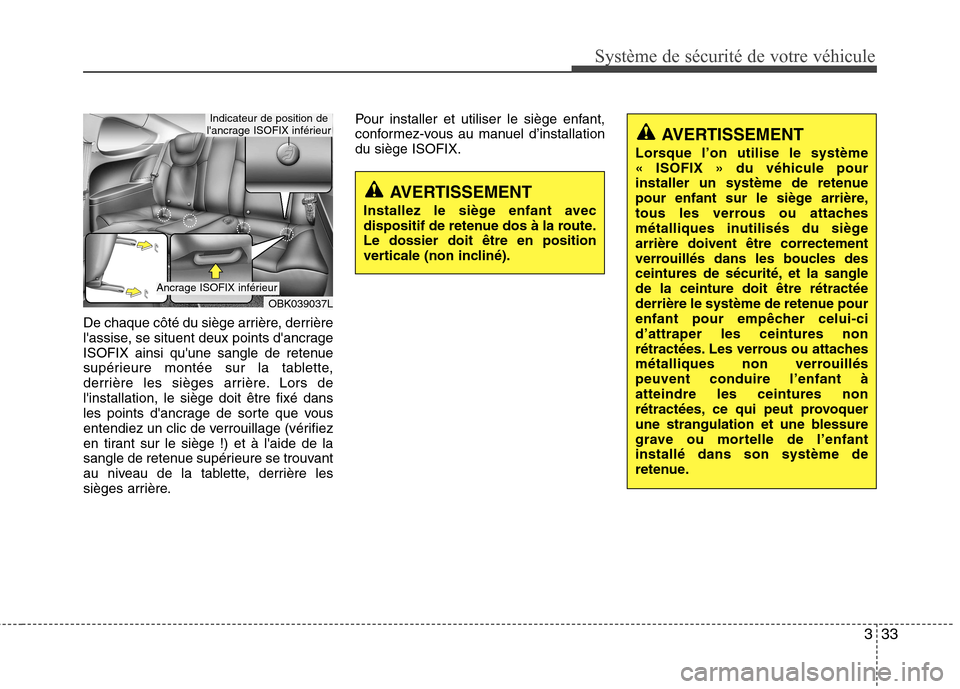

333
Système de sécurité de votre véhicule
De chaque côté du siège arrière, derrière
l'assise, se situent deux points d'ancrage
ISOFIX ainsi qu'une sangle de retenue
supérieure montée sur la tablette,
derrière les sièges arrière. Lors del'installation, le siège doit être fixé dans
les points d'ancrage de sorte que vous
entendiez un clic de verrouillage (vérifiez
en tirant sur le siège !) et à l'aide de la
sangle de retenue supérieure se trouvant
au niveau de la tablette, derrière les
sièges arrière.Pour installer et utiliser le siège enfant,
conformez-vous au manuel d’installationdu siège ISOFIX.
AVERTISSEMENT
Installez le siège enfant avec
dispositif de retenue dos à la route.Le dossier doit être en position
verticale (non incliné).
AVERTISSEMENT
Lorsque l’on utilise le système « ISOFIX » du véhicule pour
installer un système de retenue
pour enfant sur le siège arrière,
tous les verrous ou attaches
métalliques inutilisés du siègearrière doivent être correctement
verrouillés dans les boucles des
ceintures de sécurité, et la sanglede la ceinture doit être rétractée
derrière le système de retenue pour
enfant pour empêcher celui-cid’attraper les ceintures non
rétractées. Les verrous ou attaches
métalliques non verrouilléspeuvent conduire l’enfant àatteindre les ceintures non
rétractées, ce qui peut provoquer
une strangulation et une blessure
grave ou mortelle de l’enfantinstallé dans son système de
retenue.
OBK039037L
Ancrage ISOFIX inférieur
Indicateur de position de
l'ancrage ISOFIX inférieur

Système de sécurité de votre véhicule
34
3

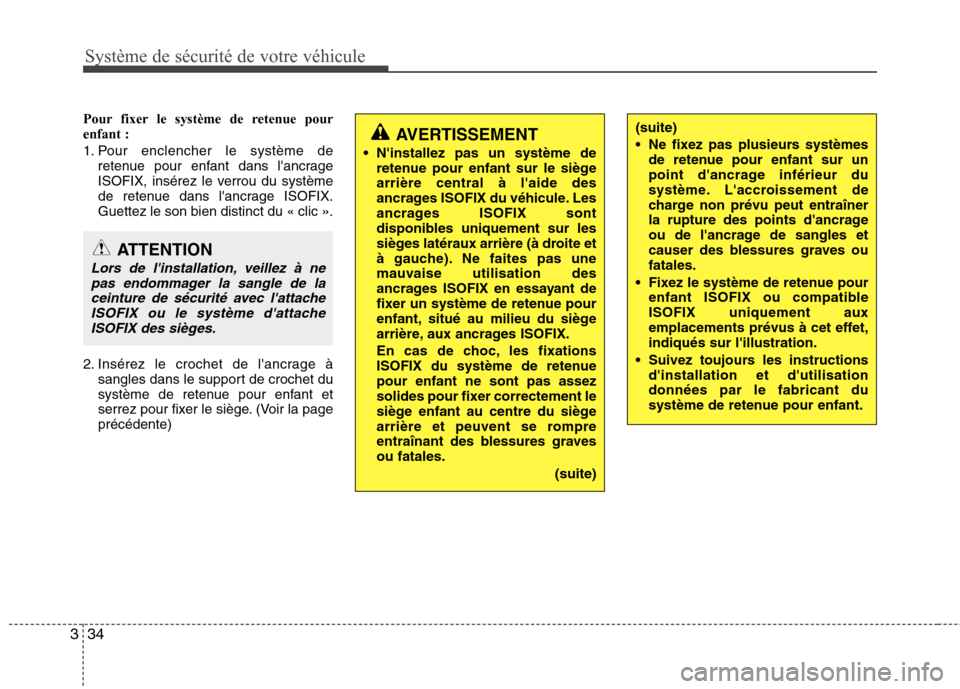

Pour fixer le système de retenue pour enfant :
1. Pour enclencher le système de
retenue pour enfant dans l'ancrage
ISOFIX, insérez le verrou du système
de retenue dans l'ancrage ISOFIX.Guettez le son bien distinct du « clic ».
2. Insérez le crochet de l'ancrage à sangles dans le support de crochet du
système de retenue pour enfant et
serrez pour fixer le siège. (Voir la pageprécédente)
ATTENTION
Lors de l'installation, veillez à ne
pas endommager la sangle de laceinture de sécurité avec l'attacheISOFIX ou le système d'attache
ISOFIX des sièges.
AVERTISSEMENT
N'installez pas un système de retenue pour enfant sur le siège arrière central à l'aide des
ancrages ISOFIX du véhicule. Les
ancrages ISOFIX sont
disponibles uniquement sur les
sièges latéraux arrière (à droite et
à gauche). Ne faites pas une
mauvaise utilisation des
ancrages ISOFIX en essayant de
fixer un système de retenue pour
enfant, situé au milieu du siège
arrière, aux ancrages ISOFIX.
En cas de choc, les fixations
ISOFIX du système de retenuepour enfant ne sont pas assez
solides pour fixer correctement le
siège enfant au centre du siège
arrière et peuvent se rompre
entraînant des blessures gravesou fatales.
(suite)(suite)
Ne fixez pas plusieurs systèmesde retenue pour enfant sur un
point d'ancrage inférieur du
système. L'accroissement de
charge non prévu peut entraîner
la rupture des points d'ancrage
ou de l'ancrage de sangles et
causer des blessures graves oufatales.
Fixez le système de retenue pour enfant ISOFIX ou compatibleISOFIX uniquement aux
emplacements prévus à cet effet,indiqués sur l'illustration.
Suivez toujours les instructions d'installation et d'utilisationdonnées par le fabricant du
système de retenue pour enfant.

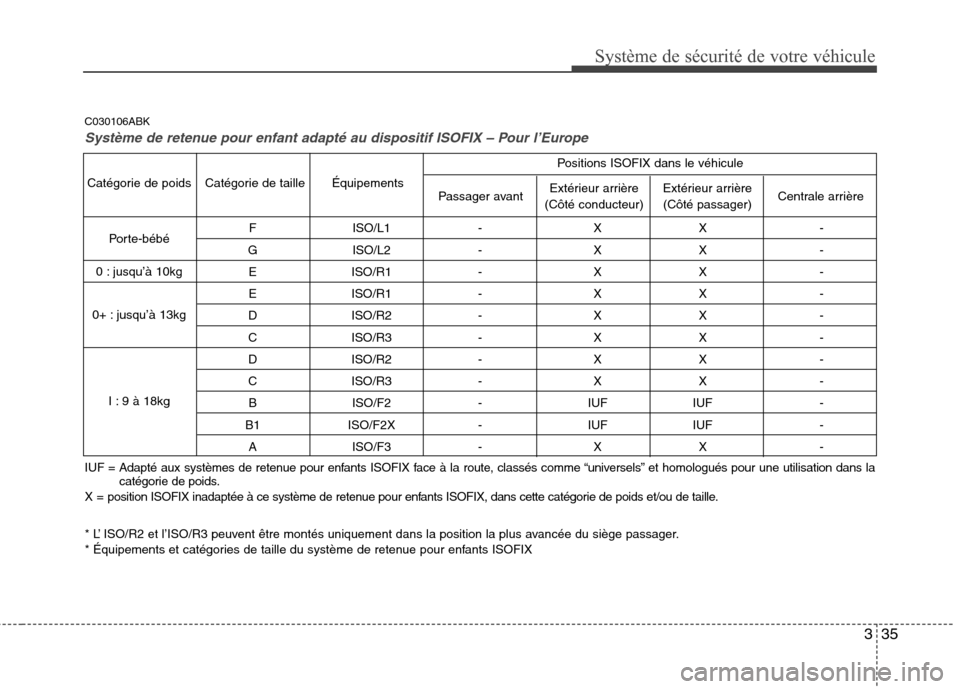

335
Système de sécurité de votre véhicule
F ISO/L1 - X X -
G ISO/L2 - X X - E ISO/R1 - X X -
E ISO/R1 - X X -
D ISO/R2 - X X -
C ISO/R3 - X X -
D ISO/R2 - X X -
C ISO/R3 - X X - B ISO/F2 - IUF IUF -
B1 ISO/F2X - IUF IUF -
A ISO/F3 - X X -
Extérieur arrière(Côté passager)
Extérieur arrière
(Côté conducteur)
Passager avant
Équipements
Catégorie de taille
Catégorie de poids
Porte-bébé
0 : jusqu’à 10kg
0+ : jusqu’à 13kg
I : 9 à 18kg Centrale arrière
Positions ISOFIX dans le véhicule
IUF = Adapté aux systèmes de retenue pour enfants ISOFIX face à la route, classés comme “universels” et homologués pour une utilisation dans la
catégorie de poids.
X = position ISOFIX inadaptée à ce système de retenue pour enfants ISOFIX, dans cette catégorie de poids et/ou de taille.
* L’ ISO/R2 et l’ISO/R3 peuvent être montés uniquement dans la position la plus avancée du siège passager.
* Équipements et catégories de taille du système de retenue pour enfants ISOFIX C030106ABK
Système de retenue pour enfant adapté au dispositif ISOFIX – Pour l’Europe

Système de sécurité de votre véhicule
36
3

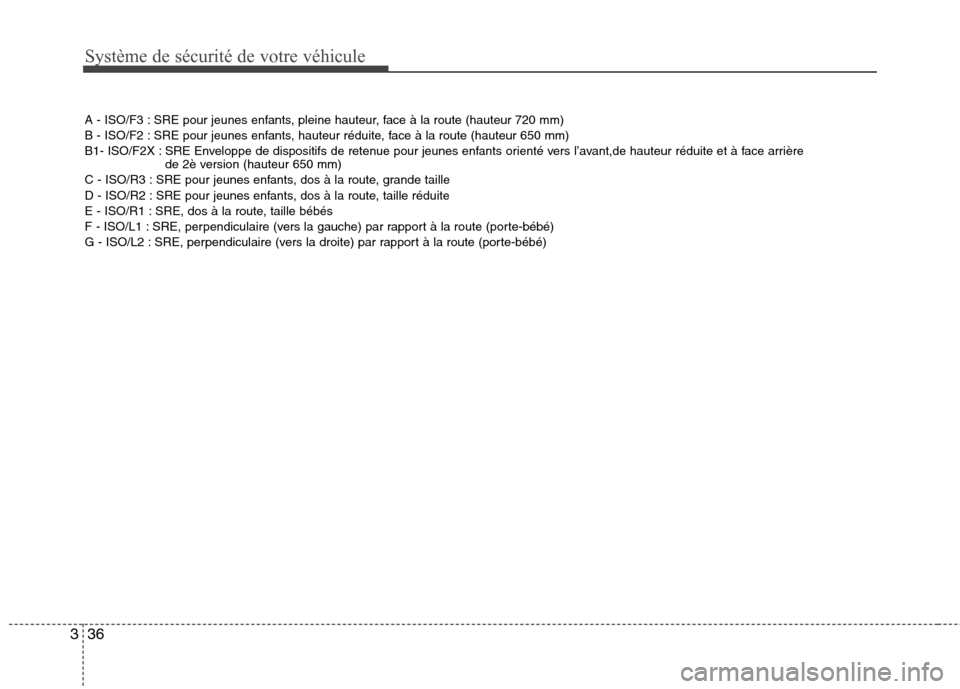

A - ISO/F3 : SRE pour jeunes enfants, pleine hauteur, face à la route (hauteur 720 mm)
B - ISO/F2 : SRE pour jeunes enfants, hauteur réduite, face à la route (hauteur 650 mm)
B1- ISO/F2X : SRE Enveloppe de dispositifs de retenue pour jeunes enfants orienté vers l’avant,de hauteur réduite et à face arri ère
de 2è version (hauteur 650 mm)
C - ISO/R3 : SRE pour jeunes enfants, dos à la route, grande taille
D - ISO/R2 : SRE pour jeunes enfants, dos à la route, taille réduite
E - ISO/R1 : SRE, dos à la route, taille bébés
F - ISO/L1 : SRE, perpendiculaire (vers la gauche) par rapport à la route (porte-bébé)
G - ISO/L2 : SRE, perpendiculaire (vers la droite) par rapport à la route (porte-bébé)

337
Système de sécurité de votre véhicule

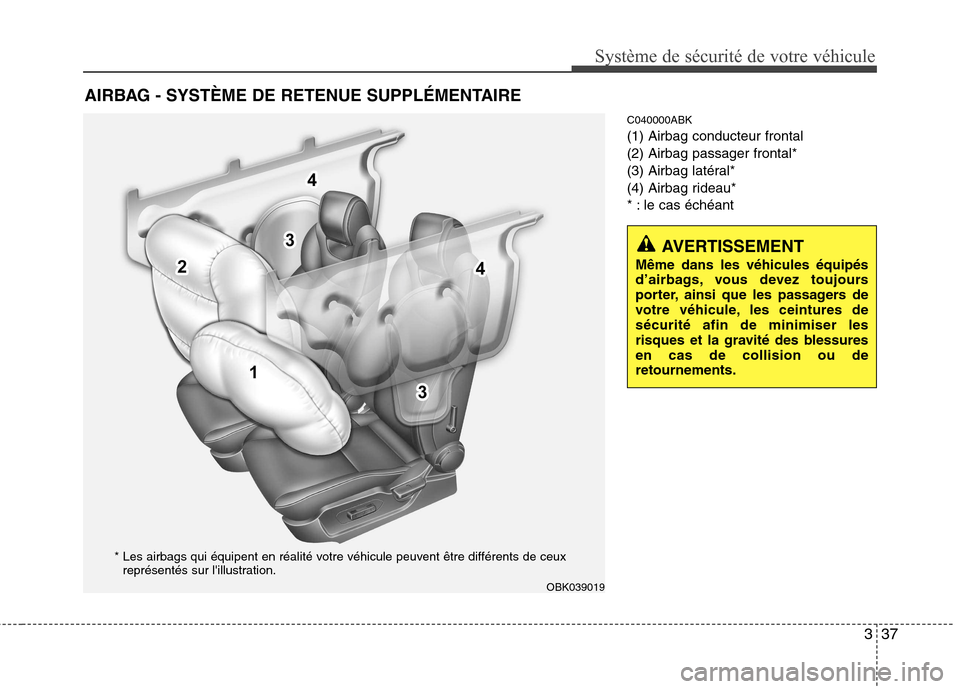

C040000ABK (1) Airbag conducteur frontal(2) Airbag passager frontal*
(3) Airbag latéral*
(4) Airbag rideau*
* : le cas échéant
AIRBAG - SYSTÈME DE RETENUE SUPPLÉMENTAIRE
AVERTISSEMENT
Même dans les véhicules équipés
d’airbags, vous devez toujours
porter, ainsi que les passagers de
votre véhicule, les ceintures desécurité afin de minimiser les
risques et la gravité des blessuresen cas de collision ou deretournements.
OBK039019
* Les airbags qui équipent en réalité votre véhicule peuvent être différents de ceux
représentés sur l'illustration.

Système de sécurité de votre véhicule
38
3

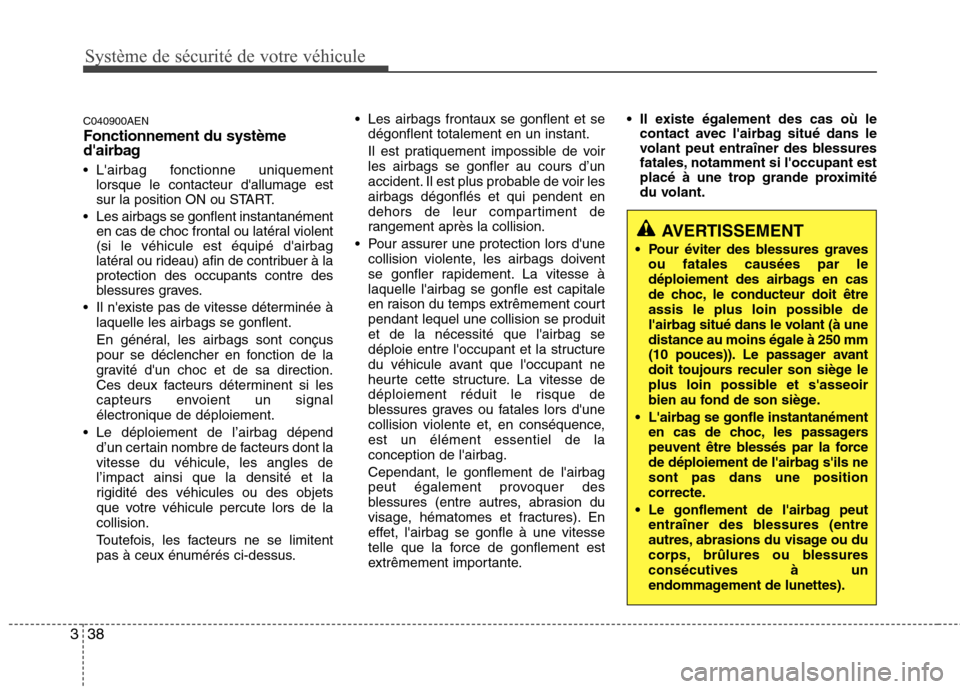

C040900AEN Fonctionnement du système
d'airbag
L'airbag fonctionne uniquement
lorsque le contacteur d'allumage est
sur la position ON ou START.
Les airbags se gonflent instantanément en cas de choc frontal ou latéral violent(si le véhicule est équipé d'airbag
latéral ou rideau) afin de contribuer à laprotection des occupants contre des
blessures graves.
Il n'existe pas de vitesse déterminée à laquelle les airbags se gonflent.
En général, les airbags sont conçus
pour se déclencher en fonction de la
gravité d'un choc et de sa direction.
Ces deux facteurs déterminent si les
capteurs envoient un signalélectronique de déploiement.
Le déploiement de l’airbag dépend d’un certain nombre de facteurs dont la
vitesse du véhicule, les angles del’impact ainsi que la densité et la
rigidité des véhicules ou des objets
que votre véhicule percute lors de lacollision.
Toutefois, les facteurs ne se limitent
pas à ceux énumérés ci-dessus. Les airbags frontaux se gonflent et se
dégonflent totalement en un instant.
Il est pratiquement impossible de voir les airbags se gonfler au cours d’un
accident. Il est plus probable de voir lesairbags dégonflés et qui pendent en
dehors de leur compartiment de
rangement après la collision.
Pour assurer une protection lors d'une collision violente, les airbags doivent
se gonfler rapidement. La vitesse àlaquelle l'airbag se gonfle est capitale
en raison du temps extrêmement courtpendant lequel une collision se produitet de la nécessité que l'airbag se
déploie entre l'occupant et la structure
du véhicule avant que l'occupant ne
heurte cette structure. La vitesse de
déploiement réduit le risque de
blessures graves ou fatales lors d'une
collision violente et, en conséquence,est un élément essentiel de laconception de l'airbag. Cependant, le gonflement de l'airbag
peut également provoquer des
blessures (entre autres, abrasion du
visage, hématomes et fractures). En
effet, l'airbag se gonfle à une vitesse
telle que la force de gonflement est
extrêmement importante. Il existe également des cas où le
contact avec l'airbag situé dans le
volant peut entraîner des blessures
fatales, notamment si l'occupant est
placé à une trop grande proximité
du volant.
AVERTISSEMENT
Pour éviter des blessures graves ou fatales causées par le
déploiement des airbags en cas
de choc, le conducteur doit être
assis le plus loin possible de
l'airbag situé dans le volant (à unedistance au moins égale à 250 mm
(10 pouces)). Le passager avant
doit toujours reculer son siège le
plus loin possible et s'asseoir
bien au fond de son siège.
L'airbag se gonfle instantanément en cas de choc, les passagers
peuvent être blessés par la force
de déploiement de l'airbag s'ils nesont pas dans une position
correcte.
Le gonflement de l'airbag peut entraîner des blessures (entre
autres, abrasions du visage ou du
corps, brûlures ou blessuresconsécutives à un
endommagement de lunettes).

339
Système de sécurité de votre véhicule
C040902AEN

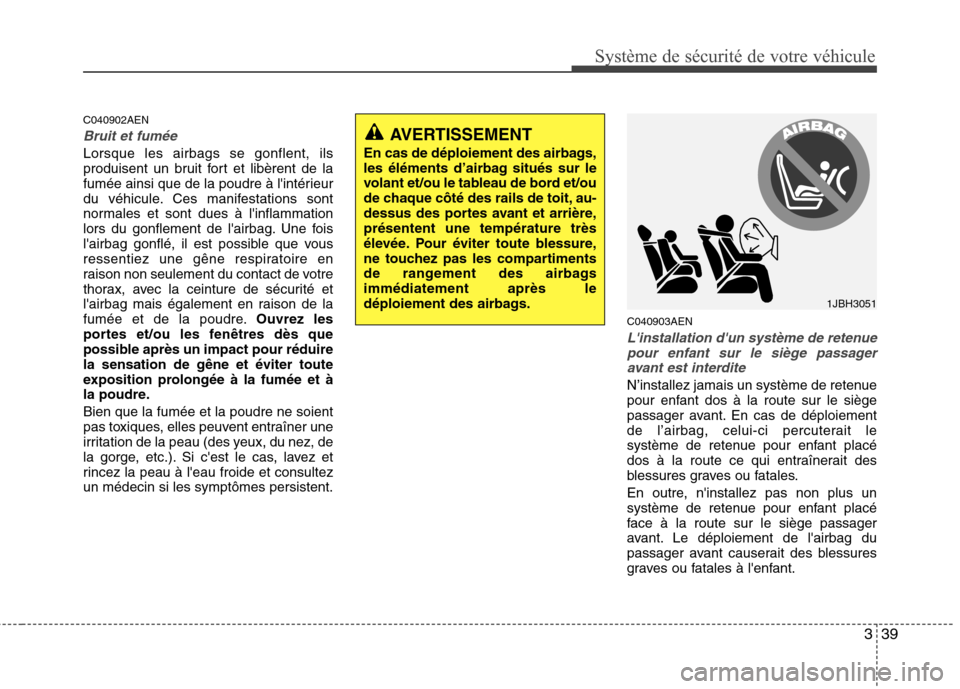

Bruit et fumée
Lorsque les airbags se gonflent, ils
produisent un bruit fort et libèrent de la
fumée ainsi que de la poudre à l'intérieur
du véhicule. Ces manifestations sont
normales et sont dues à l'inflammation
lors du gonflement de l'airbag. Une fois
l'airbag gonflé, il est possible que vous
ressentiez une gêne respiratoire en
raison non seulement du contact de votre
thorax, avec la ceinture de sécurité et
l'airbag mais également en raison de la
fumée et de la poudre.Ouvrez les
portes et/ou les fenêtres dès que
possible après un impact pour réduirela sensation de gêne et éviter toute
exposition prolongée à la fumée et à
la poudre. Bien que la fumée et la poudre ne soient
pas toxiques, elles peuvent entraîner une
irritation de la peau (des yeux, du nez, de
la gorge, etc.). Si c'est le cas, lavez et
rincez la peau à l'eau froide et consultezun médecin si les symptômes persistent. C040903AEN
L'installation d'un système de retenue
pour enfant sur le siège passager
avant est interdite
N’installez jamais un système de retenue
pour enfant dos à la route sur le siège
passager avant. En cas de déploiement
de l’airbag, celui-ci percuterait le
système de retenue pour enfant placé
dos à la route ce qui entraînerait des
blessures graves ou fatales.
En outre, n'installez pas non plus un
système de retenue pour enfant placé
face à la route sur le siège passager
avant. Le déploiement de l'airbag du
passager avant causerait des blessures
graves ou fatales à l'enfant.
AVERTISSEMENT
En cas de déploiement des airbags,
les éléments d’airbag situés sur le
volant et/ou le tableau de bord et/ou
de chaque côté des rails de toit, au-
dessus des portes avant et arrière,présentent une température très
élevée. Pour éviter toute blessure,
ne touchez pas les compartiments
de rangement des airbagsimmédiatement après le
déploiement des airbags.
1JBH3051

Système de sécurité de votre véhicule
40
3
C041000AEN

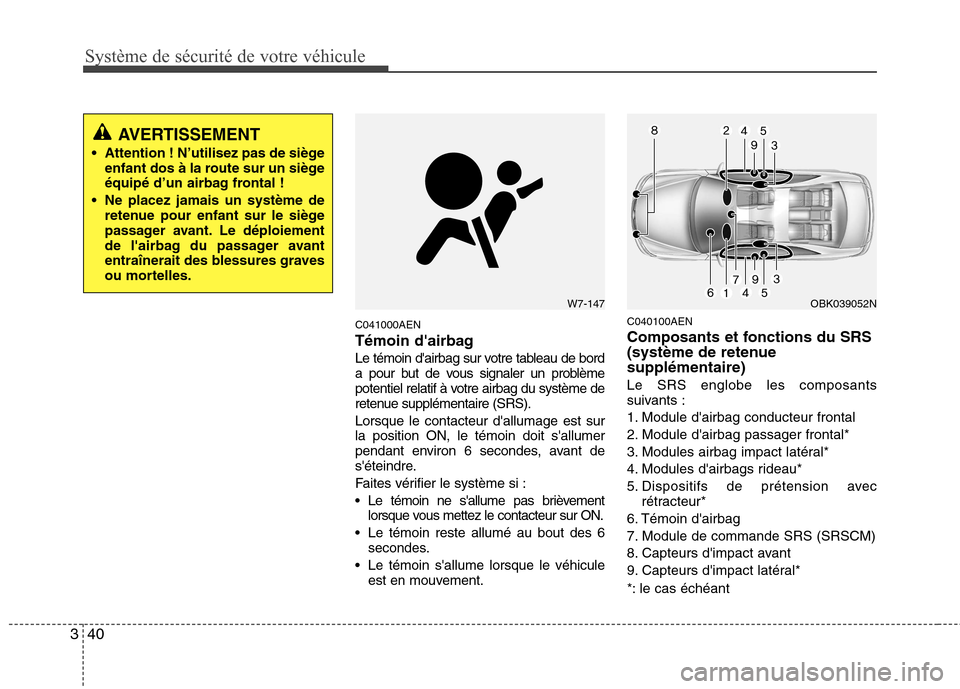

Témoin d'airbag
Le témoin d'airbag sur votre tableau de bord
a pour but de vous signaler un problème
potentiel relatif à votre airbag du système de
retenue supplémentaire (SRS). Lorsque le contacteur d'allumage est sur la position ON, le témoin doit s'allumer
pendant environ 6 secondes, avant de
s'éteindre.
Faites vérifier le système si :
Le témoin ne s'allume pas brièvement
lorsque vous mettez le contacteur sur ON.
Le témoin reste allumé au bout des 6 secondes.
Le témoin s'allume lorsque le véhicule est en mouvement. C040100AEN
Composants et fonctions du SRS
(système de retenuesupplémentaire) Le SRS englobe les composants
suivants :
1. Module d'airbag conducteur frontal
2. Module d'airbag passager frontal*
3. Modules airbag impact latéral*
4. Modules d'airbags rideau*
5. Dispositifs de prétension avec
rétracteur*
6. Témoin d'airbag
7. Module de commande SRS (SRSCM)
8. Capteurs d'impact avant
9. Capteurs d'impact latéral*
*: le cas échéant
W7-147
AVERTISSEMENT
Attention ! N’utilisez pas de siège enfant dos à la route sur un siège
équipé d’un airbag frontal !
Ne placez jamais un système de retenue pour enfant sur le siège
passager avant. Le déploiement
de l'airbag du passager avant
entraînerait des blessures graves
ou mortelles.
OBK039052N

341
Système de sécurité de votre véhicule

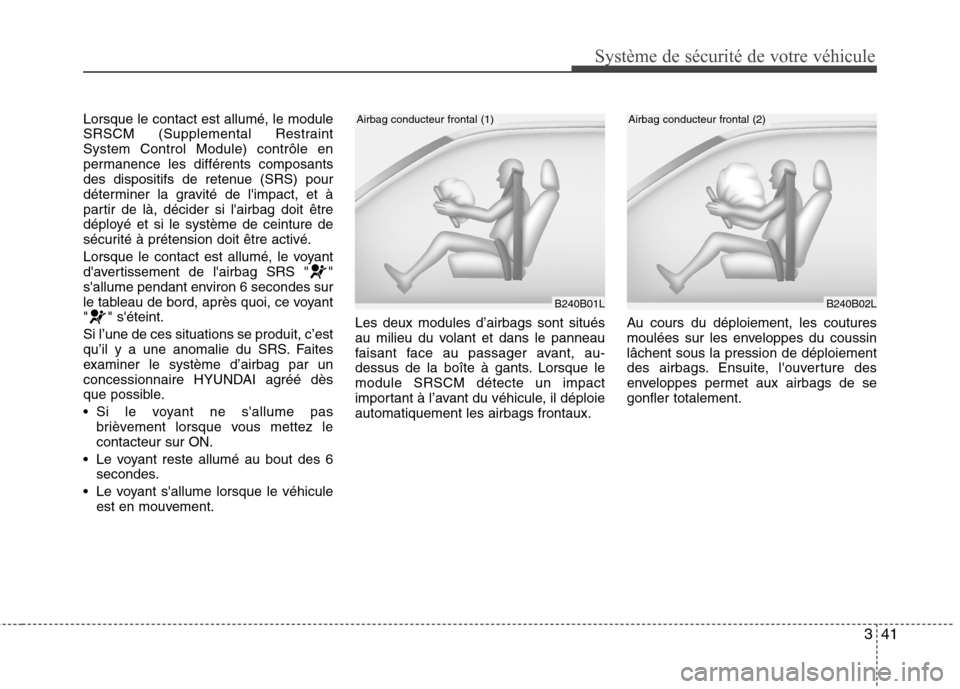

Lorsque le contact est allumé, le module
SRSCM (Supplemental RestraintSystem Control Module) contrôle en
permanence les différents composants
des dispositifs de retenue (SRS) pour
déterminer la gravité de l'impact, et à
partir de là, décider si l'airbag doit être
déployé et si le système de ceinture de
sécurité à prétension doit être activé.
Lorsque le contact est allumé, le voyant
d'avertissement de l'airbag SRS " "
s'allume pendant environ 6 secondes sur
le tableau de bord, après quoi, ce voyant
" " s'éteint. Si l’une de ces situations se produit, c’est
qu’il y a une anomalie du SRS. Faites
examiner le système d’airbag par un
concessionnaire HYUNDAI agréé dès
que possible.
Si le voyant ne s'allume pasbrièvement lorsque vous mettez le contacteur sur ON.
Le voyant reste allumé au bout des 6 secondes.
Le voyant s'allume lorsque le véhicule est en mouvement. Les deux modules d’airbags sont situés
au milieu du volant et dans le panneau
faisant face au passager avant, au-
dessus de la boîte à gants. Lorsque lemodule SRSCM détecte un impact
important à l’avant du véhicule, il déploieautomatiquement les airbags frontaux.
Au cours du déploiement, les coutures
moulées sur les enveloppes du coussinlâchent sous la pression de déploiement
des airbags. Ensuite, l'ouverture des
enveloppes permet aux airbags de segonfler totalement.
B240B01L
Airbag conducteur frontal (1)
B240B02L
Airbag conducteur frontal (2)

Système de sécurité de votre véhicule
42
3

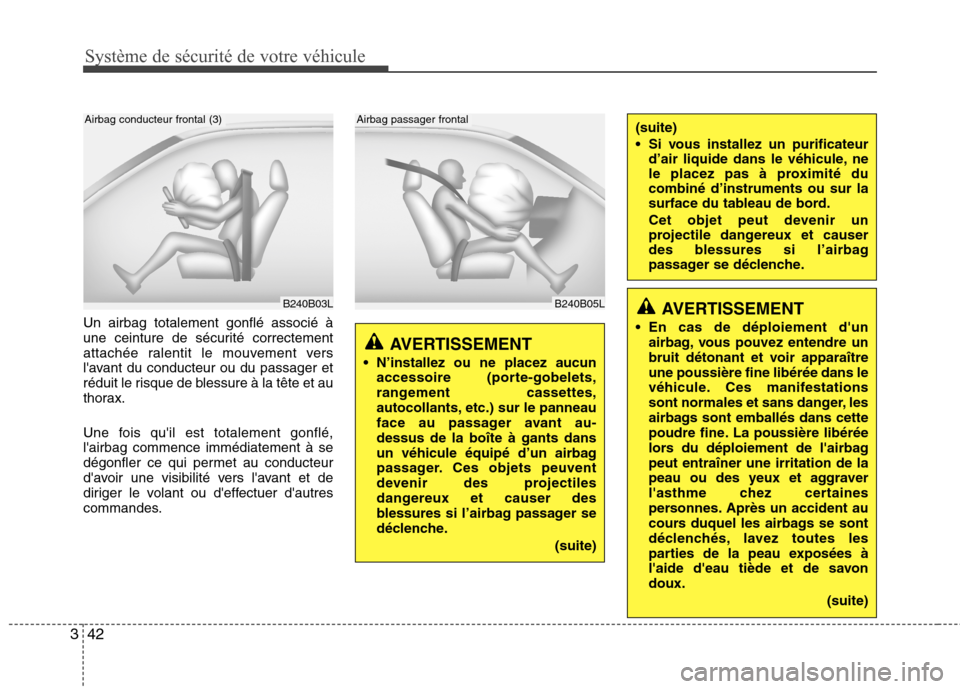

Un airbag totalement gonflé associé à
une ceinture de sécurité correctement
attachée ralentit le mouvement vers
l'avant du conducteur ou du passager et
réduit le risque de blessure à la tête et au
thorax.
Une fois qu'il est totalement gonflé, l'airbag commence immédiatement à se
dégonfler ce qui permet au conducteur
d'avoir une visibilité vers l'avant et de
diriger le volant ou d'effectuer d'autres
commandes.
B240B03L
Airbag conducteur frontal (3)
AVERTISSEMENT
N’installez ou ne placez aucun accessoire (porte-gobelets,
rangement cassettes,
autocollants, etc.) sur le panneau
face au passager avant au-dessus de la boîte à gants dans
un véhicule équipé d’un airbag
passager. Ces objets peuvent
devenir des projectiles
dangereux et causer des
blessures si l’airbag passager se
déclenche.
(suite)
(suite)
Si vous installez un purificateurd’air liquide dans le véhicule, ne
le placez pas à proximité ducombiné d’instruments ou sur la
surface du tableau de bord.
Cet objet peut devenir un
projectile dangereux et causer
des blessures si l’airbag
passager se déclenche.
B240B05L
Airbag passager frontal
AVERTISSEMENT
En cas de déploiement d'un airbag, vous pouvez entendre un
bruit détonant et voir apparaîtreune poussière fine libérée dans le
véhicule. Ces manifestations
sont normales et sans danger, les
airbags sont emballés dans cette
poudre fine. La poussière libérée
lors du déploiement de l'airbagpeut entraîner une irritation de la
peau ou des yeux et aggraver
l'asthme chez certaines
personnes. Après un accident au
cours duquel les airbags se sont
déclenchés, lavez toutes les
parties de la peau exposées à
l'aide d'eau tiède et de savondoux.
(suite)
