Hyundai Getz 2003 Manuel du propriétaire (in French)

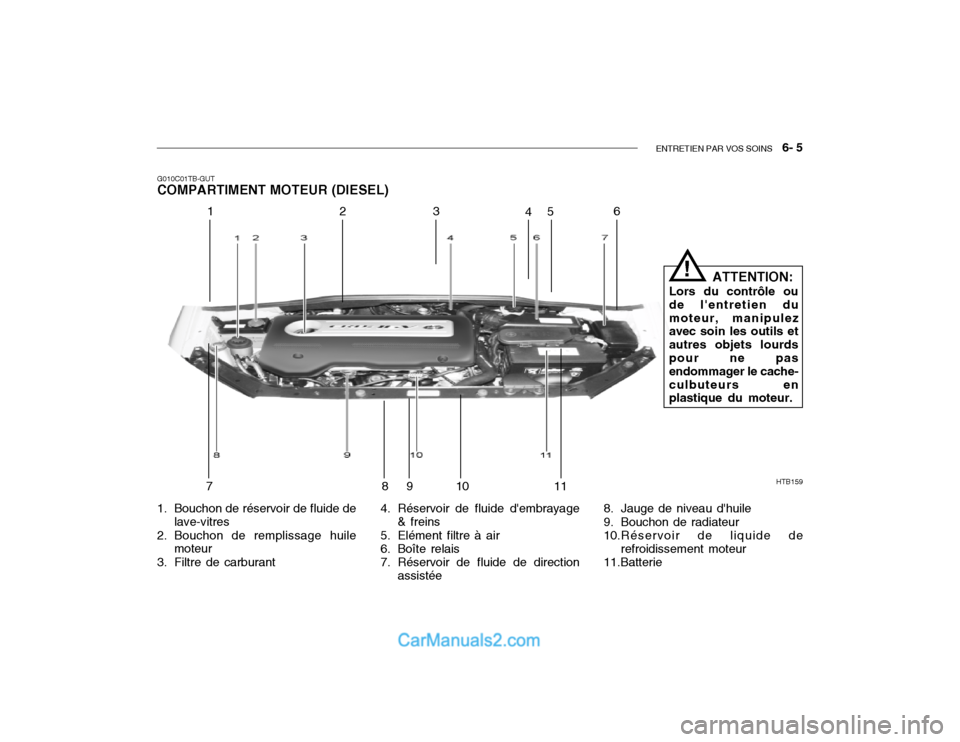

ENTRETIEN PAR VOS SOINS 6- 5
HTB159
12 3
45
6
78 910
11
G010C01TB-GUT COMPARTIMENT MOTEUR (DIESEL)
1. Bouchon de réservoir de fluide de lave-vitres
2. Bouchon de remplissage huile moteur
3. Filtre de carburant 4. Réservoir de fluide d'embrayage
& freins
5. Elément filtre à air
6. Boîte relais
7. Réservoir de fluide de direction assistée 8. Jauge de niveau d'huile
9. Bouchon de radiateur
10.Réservoir de liquide de
refroidissement moteur
11.Batterie ATTENTION:
Lors du contrôle oude l'entretien dumoteur, manipulez avec soin les outils et autres objets lourdspour ne pas endommager le cache- culbuteurs en plastique du moteur.
!

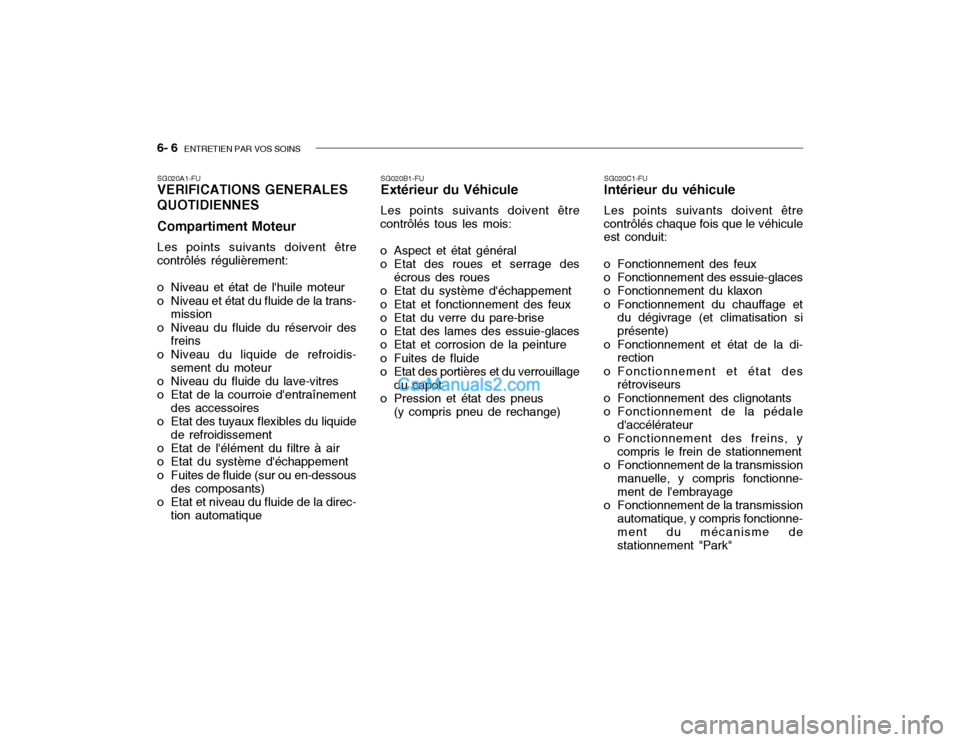

6- 6 ENTRETIEN PAR VOS SOINS
SG020A1-FU VERIFICATIONS GENERALES QUOTIDIENNES Compartiment Moteur Les points suivants doivent être
contrôlés régulièrement:
o Niveau et état de l'huile moteur
o Niveau et état du fluide de la trans- mission
o Niveau du fluide du réservoir des freins
o Niveau du liquide de refroidis- sement du moteur
o Niveau du fluide du lave-vitres
o Etat de la courroie d'entraînement des accessoires
o Etat des tuyaux flexibles du liquide de refroidissement
o Etat de l'élément du filtre à air
o Etat du système d'échappement
o Fuites de fluide (sur ou en-dessous des composants)
o Etat et niveau du fluide de la direc- tion automatique SG020B1-FU Extérieur du Véhicule Les points suivants doivent être
contrôlés tous les mois:
o Aspect et état général
o Etat des roues et serrage des
écrous des roues
o Etat du système d'échappement
o Etat et fonctionnement des feux
o Etat du verre du pare-brise
o Etat des lames des essuie-glaces
o Etat et corrosion de la peinture
o Fuites de fluide
o Etat des portières et du verrouillage
du capot
o Pression et état des pneus
(y compris pneu de rechange) SG020C1-FU Intérieur du véhicule Les points suivants doivent être
contrôlés chaque fois que le véhicule est conduit:
o Fonctionnement des feux
o Fonctionnement des essuie-glaces
o Fonctionnement du klaxon
o Fonctionnement du chauffage et du dégivrage (et climatisation si présente)
o Fonctionnement et état de la di- rection
o Fonctionnement et état des rétroviseurs
o Fonctionnement des clignotants
o Fonctionnement de la pédale d'accélérateur
o Fonctionnement des freins, y compris le frein de stationnement
o Fonctionnement de la transmission manuelle, y compris fonctionne-ment de l'embrayage
o Fonctionnement de la transmission automatique, y compris fonctionne-ment du mécanisme destationnement "Park"

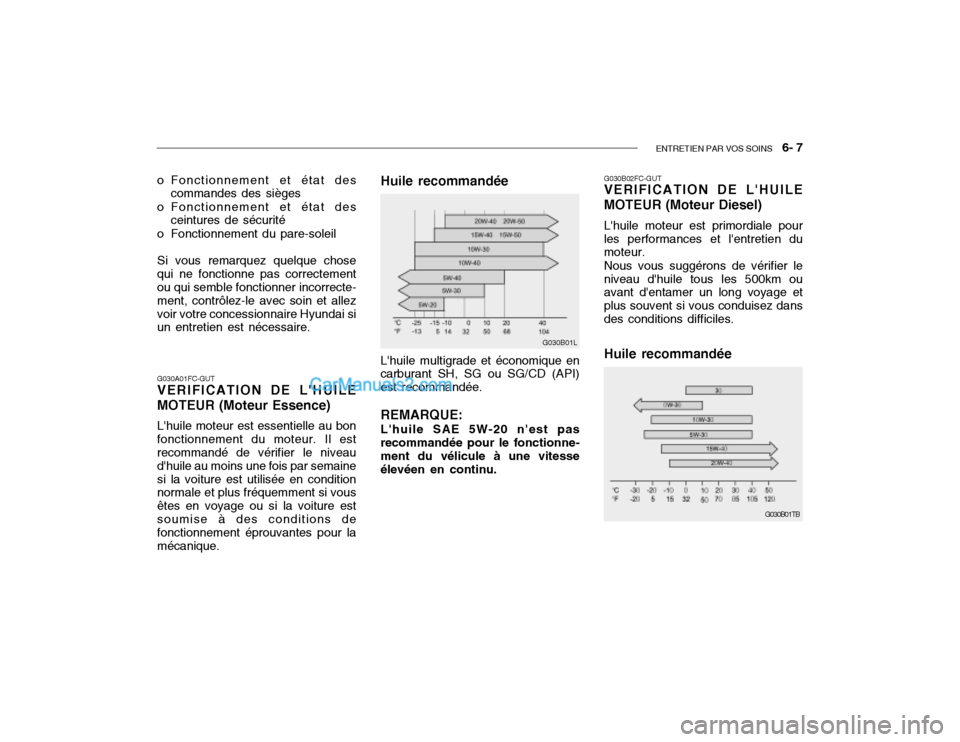

ENTRETIEN PAR VOS SOINS 6- 7
Huile recommandée
G030A01FC-GUT
VERIFICATION DE L'HUILE MOTEUR (Moteur Essence) L'huile moteur est essentielle au bon fonctionnement du moteur. Il est recommandé de vérifier le niveau d'huile au moins une fois par semainesi la voiture est utilisée en condition normale et plus fréquemment si vous êtes en voyage ou si la voiture estsoumise à des conditions de fonctionnement éprouvantes pour la mécanique.
o Fonctionnement et état des
commandes des sièges
o Fonctionnement et état des ceintures de sécurité
o Fonctionnement du pare-soleil
Si vous remarquez quelque chosequi ne fonctionne pas correctement ou qui semble fonctionner incorrecte- ment, contrôlez-le avec soin et allezvoir votre concessionnaire Hyundai si un entretien est nécessaire.
G030B01L
G030B01TB
L'huile multigrade et économique en
carburant SH, SG ou SG/CD (API) est recommandée.
REMARQUE: L'huile SAE 5W-20 n'est pas
recommandée pour le fonctionne- ment du vélicule à une vitesse élevéen en continu. Huile recommandée
G030B02FC-GUT VERIFICATION DE L'HUILE MOTEUR (Moteur Diesel) L'huile moteur est primordiale pour les performances et l'entretien du moteur. Nous vous suggérons de vérifier le niveau d'huile tous les 500km ou avant d'entamer un long voyage et plus souvent si vous conduisez dansdes conditions difficiles.

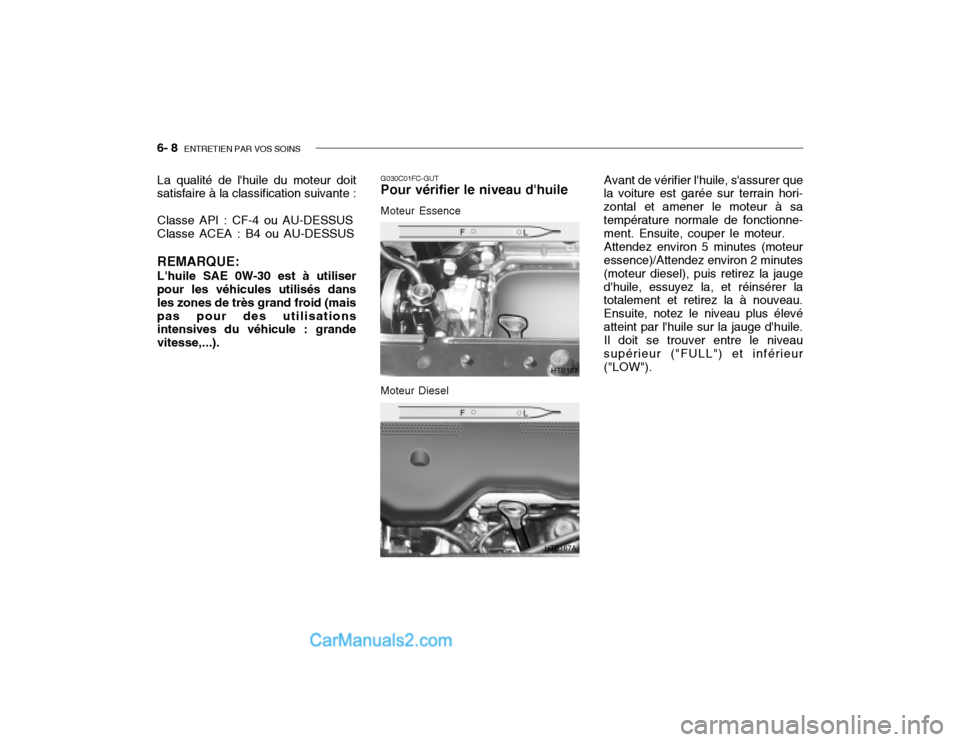

6- 8 ENTRETIEN PAR VOS SOINS
Avant de vérifier l'huile, s'assurer que
la voiture est garée sur terrain hori- zontal et amener le moteur à satempérature normale de fonctionne- ment. Ensuite, couper le moteur.
Attendez environ 5 minutes (moteur
essence)/Attendez environ 2 minutes (moteur diesel), puis retirez la jauged'huile, essuyez la, et réinsérer la totalement et retirez la à nouveau. Ensuite, notez le niveau plus élevéatteint par l'huile sur la jauge d'huile.
Il doit se trouver entre le niveau
supérieur ("FULL") et inférieur("LOW").
La qualité de l'huile du moteur doit
satisfaire à la classification suivante :
Classe API : CF-4 ou AU-DESSUS Classe ACEA : B4 ou AU-DESSUS REMARQUE: L'huile SAE 0W-30 est à utiliser
pour les véhicules utilisés dans les zones de très grand froid (maispas pour des utilisations intensives du véhicule : grande vitesse,...). G030C01FC-GUT Pour vérifier le niveau d'huile Moteur Essence
HTB167
HTB167A
Moteur Diesel

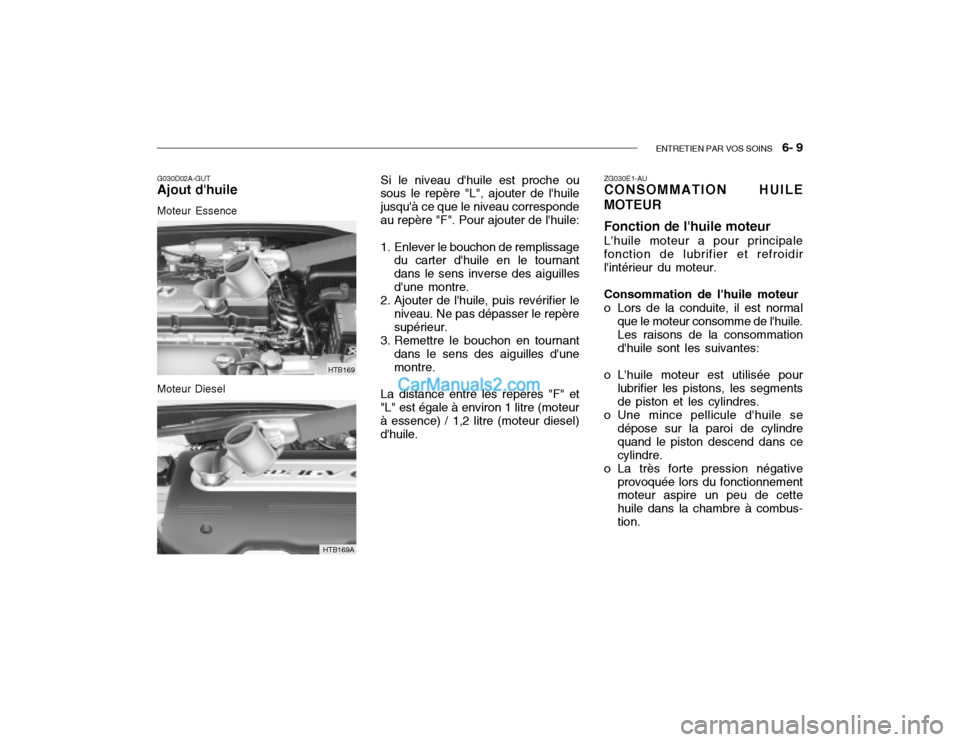

ENTRETIEN PAR VOS SOINS 6- 9
G030D02A-GUT Ajout d'huile Moteur Essence Si le niveau d'huile est proche ou
sous le repère "L", ajouter de l'huile jusqu'à ce que le niveau correspondeau repère "F". Pour ajouter de l'huile:
1. Enlever le bouchon de remplissage du carter d'huile en le tournant dans le sens inverse des aiguillesd'une montre.
2. Ajouter de l'huile, puis revérifier le niveau. Ne pas dépasser le repère supérieur.
3. Remettre le bouchon en tournant dans le sens des aiguilles d'unemontre.
La distance entre les repères "F" et
"L" est égale à environ 1 litre (moteur à essence) / 1,2 litre (moteur diesel) d'huile.
HTB169
HTB169A
Moteur Diesel ZG030E1-AU CONSOMMATION HUILE MOTEUR Fonction de l'huile moteur L'huile moteur a pour principale fonction de lubrifier et refroidir l'intérieur du moteur. Consommation de l'huile moteur
o Lors de la conduite, il est normal
que le moteur consomme de l'huile. Les raisons de la consommationd'huile sont les suivantes:
o L'huile moteur est utilisée pour lubrifier les pistons, les segmentsde piston et les cylindres.
o Une mince pellicule d'huile se dépose sur la paroi de cylindrequand le piston descend dans cecylindre.
o La très forte pression négative provoquée lors du fonctionnement moteur aspire un peu de cette huile dans la chambre à combus-tion.

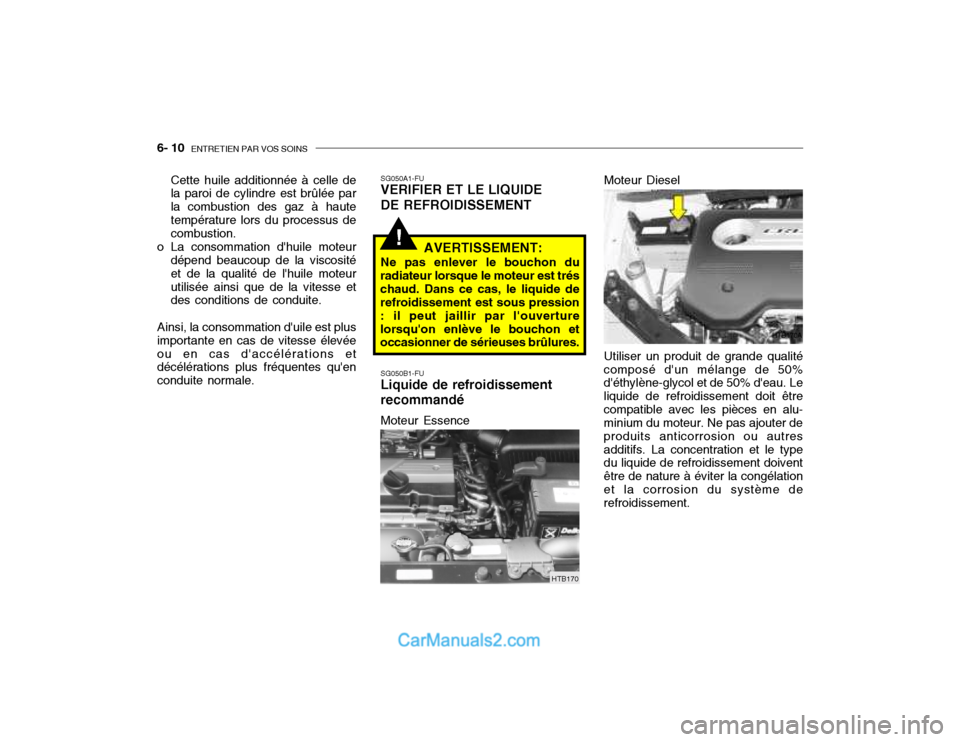

6- 10 ENTRETIEN PAR VOS SOINS
!
Utiliser un produit de grande qualité
composé d'un mélange de 50% d'éthylène-glycol et de 50% d'eau. Le liquide de refroidissement doit êtrecompatible avec les pièces en alu- minium du moteur. Ne pas ajouter de produits anticorrosion ou autresadditifs. La concentration et le type du liquide de refroidissement doivent être de nature à éviter la congélationet la corrosion du système de refroidissement.
SG050B1-FU Liquide de refroidissement recommandé Moteur Essence
SG050A1-FU VERIFIER ET LE LIQUIDE DE REFROIDISSEMENT
AVERTISSEMENT:
Ne pas enlever le bouchon du
radiateur lorsque le moteur est trés chaud. Dans ce cas, le liquide de refroidissement est sous pression : il peut jaillir par l'ouverturelorsqu'on enlève le bouchon et occasionner de sérieuses brûlures.
HTB170 HTB170A
Moteur Diesel
Cette huile additionnée à celle de la paroi de cylindre est brûlée par la combustion des gaz à hautetempérature lors du processus de combustion.
o La consommation d'huile moteur dépend beaucoup de la viscosité et de la qualité de l'huile moteurutilisée ainsi que de la vitesse et des conditions de conduite.
Ainsi, la consommation d'uile est plus importante en cas de vitesse élevéeou en cas d'accélérations et décélérations plus fréquentes qu'en conduite normale.

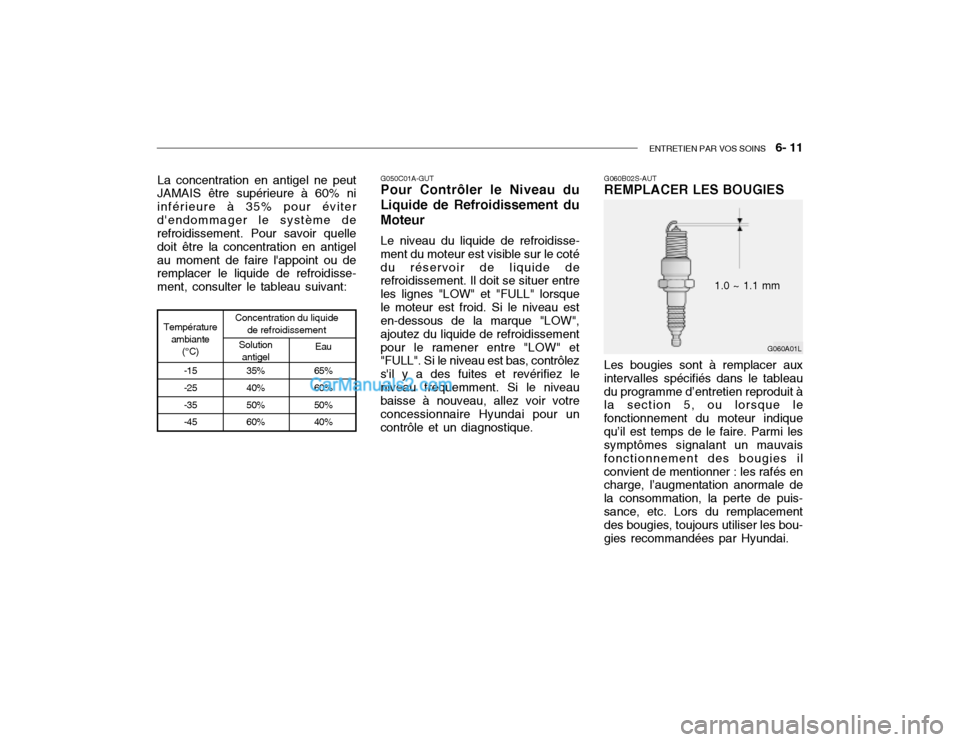

ENTRETIEN PAR VOS SOINS 6- 11
G050C01A-GUT Pour Contrôler le Niveau du
Liquide de Refroidissement du Moteur
Le niveau du liquide de refroidisse-
ment du moteur est visible sur le coté du réservoir de liquide de refroidissement. Il doit se situer entre les lignes "LOW" et "FULL" lorsquele moteur est froid. Si le niveau est en-dessous de la marque "LOW", ajoutez du liquide de refroidissementpour le ramener entre "LOW" et "FULL". Si le niveau est bas, contrôlez s'il y a des fuites et revérifiez leniveau fréquemment. Si le niveau baisse à nouveau, allez voir votre concessionnaire Hyundai pour uncontrôle et un diagnostique.
-15 -25 -35 -45
Température
ambiante (°C)Concentration du liquide
de refroidissement
Solution antigel
35% 40% 50% 60% Eau
65%60% 50% 40%
La concentration en antigel ne peut
JAMAIS être supérieure à 60% ni inférieure à 35% pour éviterd'endommager le système de refroidissement. Pour savoir quelle doit être la concentration en antigelau moment de faire l'appoint ou de remplacer le liquide de refroidisse- ment, consulter le tableau suivant: G060B02S-AUT REMPLACER LES BOUGIES
G060A01L
Les bougies sont à remplacer aux intervalles spécifiés dans le tableaudu programme d’entretien reproduit à la section 5, ou lorsque le fonctionnement du moteur indiquequ’il est temps de le faire. Parmi les symptômes signalant un mauvais fonctionnement des bougies ilconvient de mentionner : les rafés en charge, l’augmentation anormale de la consommation, la perte de puis-sance, etc. Lors du remplacement des bougies, toujours utiliser les bou- gies recommandées par Hyundai. 1.0 ~ 1.1 mm

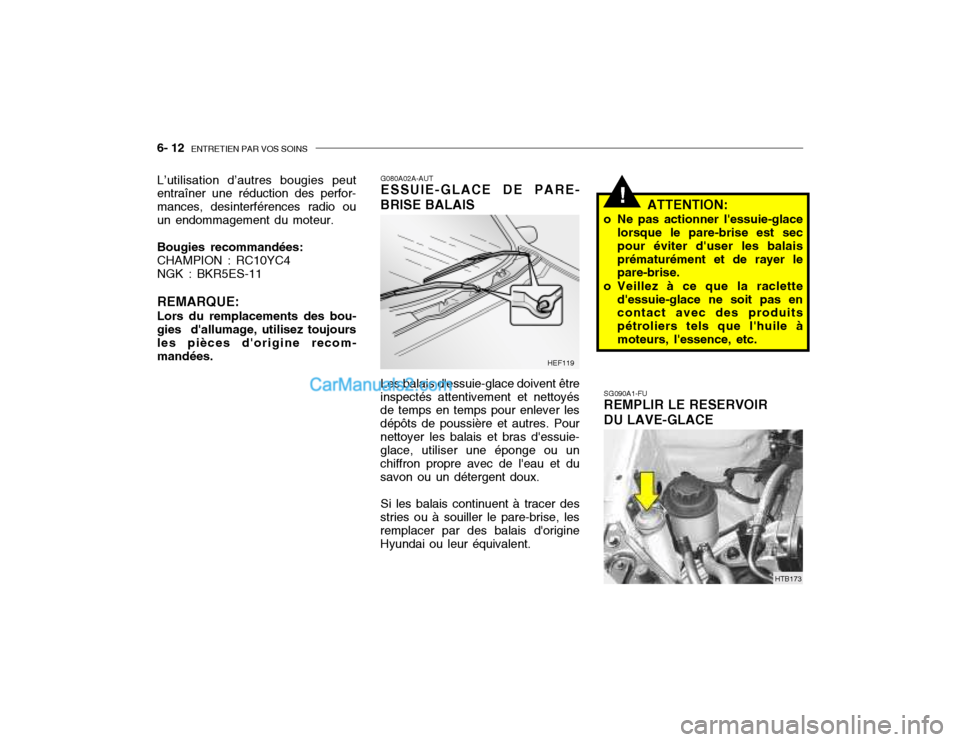

6- 12 ENTRETIEN PAR VOS SOINS
!
SG090A1-FU REMPLIR LE RESERVOIR DU LAVE-GLACE ATTENTION:
o Ne pas actionner l'essuie-glace lorsque le pare-brise est sec pour éviter d'user les balaisprématurément et de rayer le pare-brise.
o Veillez à ce que la raclette d'essuie-glace ne soit pas encontact avec des produits pétroliers tels que l'huile àmoteurs, l'essence, etc.
HTB173
G080A02A-AUT ESSUIE-GLACE DE PARE-
BRISE BALAIS
HEF119
Les balais d'essuie-glace doivent être
inspectés attentivement et nettoyés de temps en temps pour enlever les dépôts de poussière et autres. Pournettoyer les balais et bras d'essuie- glace, utiliser une éponge ou un chiffron propre avec de l'eau et dusavon ou un détergent doux.
Si les balais continuent à tracer des
stries ou à souiller le pare-brise, lesremplacer par des balais d'origineHyundai ou leur équivalent.
L’utilisation d’autres bougies peut entraîner une réduction des perfor- mances, desinterférences radio ouun endommagement du moteur. Bougies recommandées: CHAMPION : RC10YC4 NGK : BKR5ES-11 REMARQUE: Lors du remplacements des bou- gies d'allumage, utilisez toujours les pièces d'origine recom-mandées.

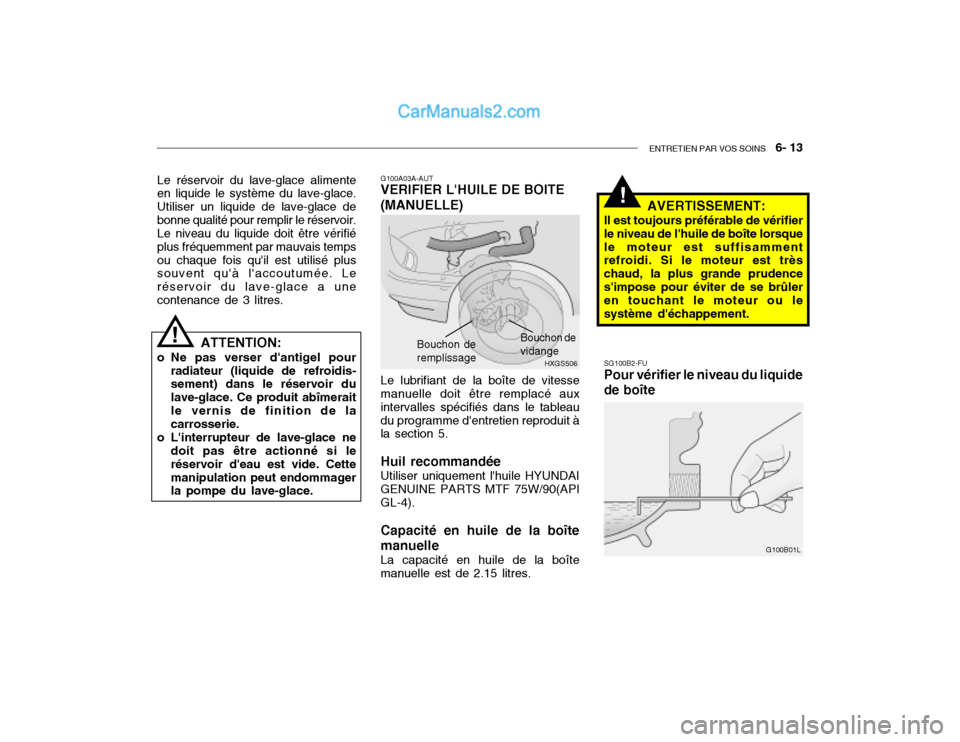

ENTRETIEN PAR VOS SOINS 6- 13
!
G100A03A-AUT VERIFIER L'HUILE DE BOITE (MANUELLE) Le lubrifiant de la boîte de vitesse manuelle doit être remplacé aux intervalles spécifiés dans le tableaudu programme d'entretien reproduit à la section 5. Huil recommandée Utiliser uniquement l'huile HYUNDAI GENUINE PARTS MTF 75W/90(APIGL-4). Capacité en huile de la boîte manuelle La capacité en huile de la boîte manuelle est de 2.15 litres.
Le réservoir du lave-glace alimenteen liquide le système du lave-glace. Utiliser un liquide de lave-glace debonne qualité pour remplir le réservoir. Le niveau du liquide doit être vérifié plus fréquemment par mauvais tempsou chaque fois qu'il est utilisé plus souvent qu'à l'accoutumée. Le réservoir du lave-glace a unecontenance de 3 litres.
ATTENTION:
o Ne pas verser d'antigel pour radiateur (liquide de refroidis- sement) dans le réservoir du lave-glace. Ce produit abîmeraitle vernis de finition de la carrosserie.
o L'interrupteur de lave-glace ne doit pas être actionné si le réservoir d'eau est vide. Cettemanipulation peut endommager la pompe du lave-glace.
HXGS506
Bouchon de remplissage
!
Bouchon de vidangeAVERTISSEMENT:
Il est toujours préférable de vérifier le niveau de l'huile de boîte lorsquele moteur est suffisamment refroidi. Si le moteur est très chaud, la plus grande prudences'impose pour éviter de se brûler en touchant le moteur ou le système d'échappement. SG100B2-FU Pour vérifier le niveau du liquide de boîte
G100B01L

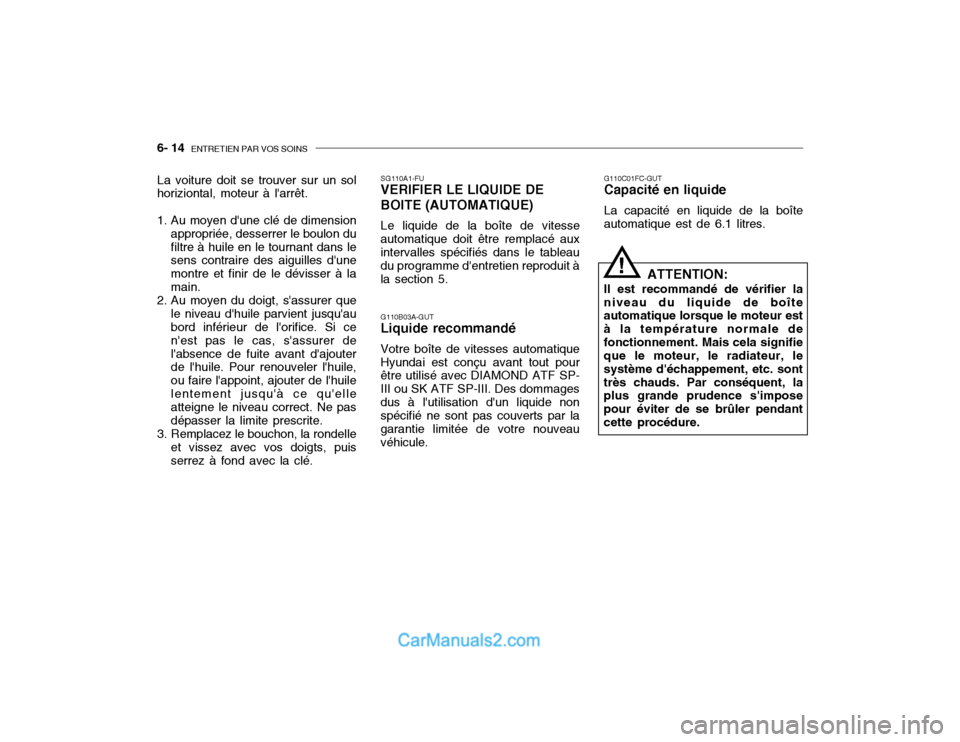

6- 14 ENTRETIEN PAR VOS SOINS
G110C01FC-GUT Capacité en liquide La capacité en liquide de la boîte automatique est de 6.1 litres.
ATTENTION:
Il est recommandé de vérifier laniveau du liquide de boîte automatique lorsque le moteur est à la température normale defonctionnement. Mais cela signifie que le moteur, le radiateur, le système d'échappement, etc. sonttrès chauds. Par conséquent, la plus grande prudence s'impose pour éviter de se brûler pendantcette procédure.
!
La voiture doit se trouver sur un sol
horiziontal, moteur à l'arrêt.
1. Au moyen d'une clé de dimension
appropriée, desserrer le boulon du filtre à huile en le tournant dans le sens contraire des aiguilles d'une montre et finir de le dévisser à lamain.
2. Au moyen du doigt, s'assurer que le niveau d'huile parvient jusqu'au bord inférieur de l'orifice. Si ce n'est pas le cas, s'assurer del'absence de fuite avant d'ajouter de l'huile. Pour renouveler l'huile, ou faire l'appoint, ajouter de l'huilelentement jusqu'à ce qu'elle atteigne le niveau correct. Ne pas dépasser la limite prescrite.
3. Remplacez le bouchon, la rondelle et vissez avec vos doigts, puisserrez à fond avec la clé. SG110A1-FU VERIFIER LE LIQUIDE DE BOITE (AUTOMATIQUE) Le liquide de la boîte de vitesse
automatique doit être remplacé aux intervalles spécifiés dans le tableau du programme d'entretien reproduit àla section 5.
G110B03A-GUT Liquide recommandé Votre boîte de vitesses automatique
Hyundai est conçu avant tout pour être utilisé avec DIAMOND ATF SP- III ou SK ATF SP-III. Des dommagesdus à l'utilisation d'un liquide non spécifié ne sont pas couverts par la garantie limitée de votre nouveauvéhicule.
