Hyundai Grand i10 2016 Manual del propietario (in Spanish)

83
Especificaciones e información al consumidor
NEUMÁTICOS Y LLANTAS
ElementoTamaño de los
neumáticosTamaño de las
llantasPresión de inflado kPa (psi)
Par de apriete de
las tuercas
kg•m (lb•pie, N•m) Carga normalCarga máxima
DelanteDetrásDelanteDetrás
Neumático normal 165/65R14 5.0J×14230
(33)230
(33)250
(36)250
(36)9~11
(65~79, 88~107)

Especificaciones e información al consumidor
4 8

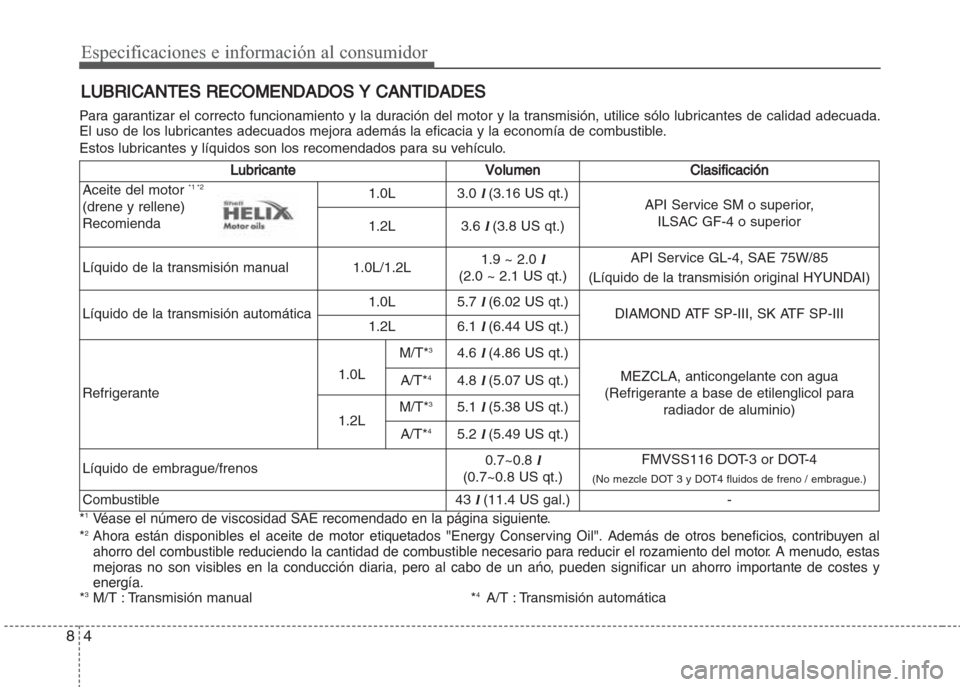

LUBRICANTES RECOMENDADOS Y CANTIDADES
Para garantizar el correcto funcionamiento y la duración del motor y la transmisión, utilice sólo lubricantes de calidad adecuada.
El uso de los lubricantes adecuados mejora además la eficacia y la economía de combustible.
Estos lubricantes y líquidos son los recomendados para su vehículo.
LubricanteVolumen Clasificación
Aceite del motor *1 *2
(drene y rellene)
Recomienda1.0L 3.0 l (3.16 US qt.)
API Service SM o superior,
ILSAC GF-4 o superior
1.2L 3.6 l (3.8 US qt.)
Líquido de la transmisión manual
1.0L/1.2L1.9 ~ 2.0 l
(2.0 ~ 2.1 US qt.)API Service GL-4, SAE 75W/85
(Líquido de la transmisión original HYUNDAI)
Líquido de la transmisión automática
1.0L 5.7 l (6.02 US qt.)
DIAMOND ATF SP-III, SK ATF SP-III
1.2L 6.1 l (6.44 US qt.)
Refrigerante
1.0L
M/T*34.6 l (4.86 US qt.)
MEZCLA, anticongelante con agua
(Refrigerante a base de etilenglicol para
radiador de aluminio)A/T*44.8 l (5.07 US qt.)
1.2LM/T*35.1 l (5.38 US qt.)
A/T*45.2 l (5.49 US qt.)
Líquido de embrague/frenos0.7~0.8 l
(0.7~0.8 US qt.)
FMVSS116 DOT-3 or DOT-4
(No mezcle DOT 3 y DOT4 fluidos de freno / embrague.)
Combustible43 l(11.4 US gal.)-
*1Véase el número de viscosidad SAE recomendado en la página siguiente.
*2Ahora están disponibles el aceite de motor etiquetados "Energy Conserving Oil". Además de otros beneficios, contribuyen al
ahorro del combustible reduciendo la cantidad de combustible necesario para reducir el rozamiento del motor. A menudo, estas
mejoras no son visibles en la conducción diaria, pero al cabo de un ańo, pueden significar un ahorro importante de costes y
energía.
*
3M/T : Transmisión manual *4 A/T : Transmisión automática

85
Especificaciones e información al consumidor

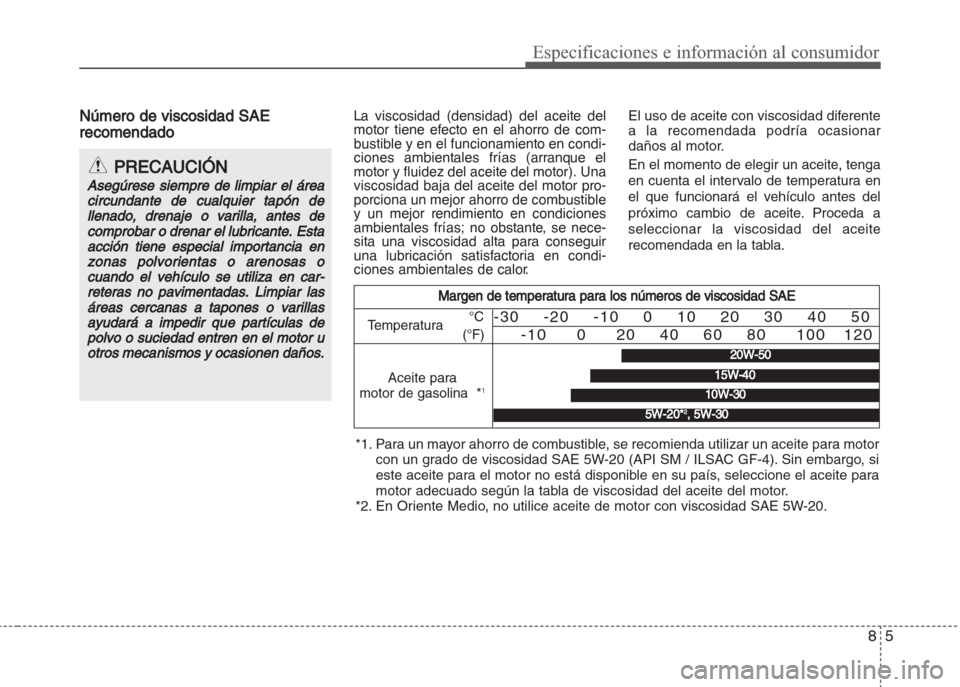

Número de viscosidad SAE
recomendadoLa viscosidad (densidad) del aceite del
motor tiene efecto en el ahorro de com-
bustible y en el funcionamiento en condi-
ciones ambientales frías (arranque el
motor y fluidez del aceite del motor). Una
viscosidad baja del aceite del motor pro-
porciona un mejor ahorro de combustible
y un mejor rendimiento en condiciones
ambientales frías; no obstante, se nece-
sita una viscosidad alta para conseguir
una lubricación satisfactoria en condi-
ciones ambientales de calor.El uso de aceite con viscosidad diferente
a la recomendada podría ocasionar
daños al motor.
En el momento de elegir un aceite, tenga
en cuenta el intervalo de temperatura en
el que funcionará el vehículo antes del
próximo cambio de aceite. Proceda a
seleccionar la viscosidad del aceite
recomendada en la tabla.
PRECAUCIÓN
Asegúrese siempre de limpiar el área
circundante de cualquier tapón de
llenado, drenaje o varilla, ante
s de
comprobar o drenar el lubricante. Esta
acción tiene especial importancia en
zonas polvorientas o ar
enosas o
cuando el vehículo se utiliza en car-
reteras no pavimentadas. Limpiar las
áreas cercanas a tap
ones o varillas
ayudará a impedir que partículas de
polvo o suciedad entren en el motor u
otros mecanism
os y ocasionen daños.
Margen de temperatura para los números de viscosidad SAE
Temperatura°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
*1. Para un mayor ahorro de combustible, se recomienda utilizar un aceite para motor
con un grado de viscosidad SAE 5W-20 (API SM / ILSAC GF-4). Sin embargo, si
este aceite para el motor no está disponible en su país, seleccione el aceite para
motor adecuado según la tabla de viscosidad del aceite del motor.
*2. En Oriente Medio, no utilice aceite de motor con viscosidad SAE 5W-20.
Aceite para
motor de gasolina *1
20W-50
10W-30
15W-40
5W-20*2, 5W-30

Especificaciones e información al consumidor
6 8

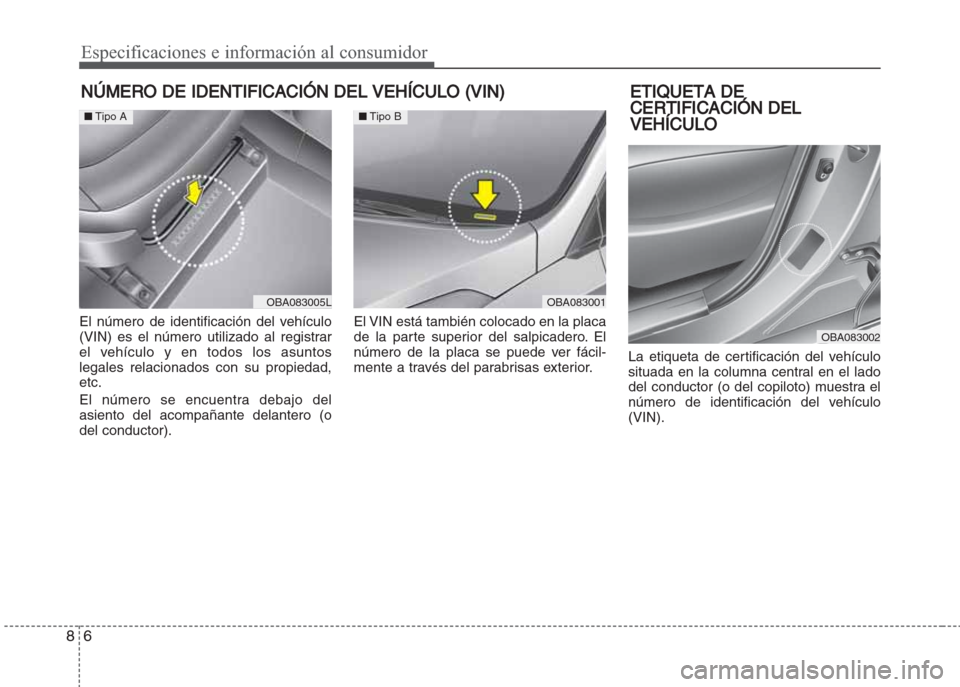

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO (VIN)
El número de identificación del vehículo
(VIN) es el número utilizado al registrar
el vehículo y en todos los asuntos
legales relacionados con su propiedad,
etc.
El número se encuentra debajo del
asiento del acompañante delantero (o
del conductor).El VIN está también colocado en la placa
de la parte superior del salpicadero. El
número de la placa se puede ver fácil-
mente a través del parabrisas exterior.La etiqueta de certificación del vehículo
situada en la columna central en el lado
del conductor (o del copiloto) muestra el
número de identificación del vehículo
(VIN).
ETIQUETA DE
CERTIFICACIÓN DEL
VEHÍCULO
OBA083005L
■Tipo A
OBA083001
■Tipo B
OBA083002

87
Especificaciones e información al consumidor

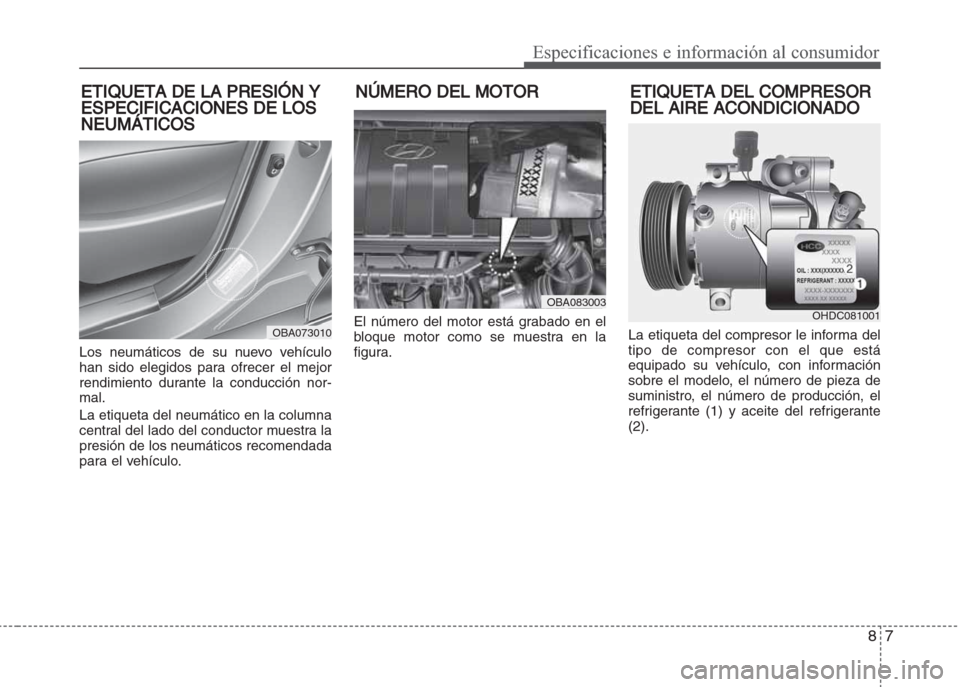

Los neumáticos de su nuevo vehículo
han sido elegidos para ofrecer el mejor
rendimiento durante la conducción nor-
mal.
La etiqueta del neumático en la columna
central del lado del conductor muestra la
presión de los neumáticos recomendada
para el vehículo.El número del motor está grabado en el
bloque motor como se muestra en la
figura.La etiqueta del compresor le informa del
tipo de compresor con el que está
equipado su vehículo, con información
sobre el modelo, el número de pieza de
suministro, el número de producción, el
refrigerante (1) y aceite del refrigerante
(2).
OBA073010
ETIQUETA DE LA PRESIÓN Y
ESPECIFICACIONES DE LOS
NEUMÁTICOS
OHDC081001
ETIQUETA DEL COMPRESOR
DEL AIRE ACONDICIONADO NÚMERO DEL MOTOR
OBA083003

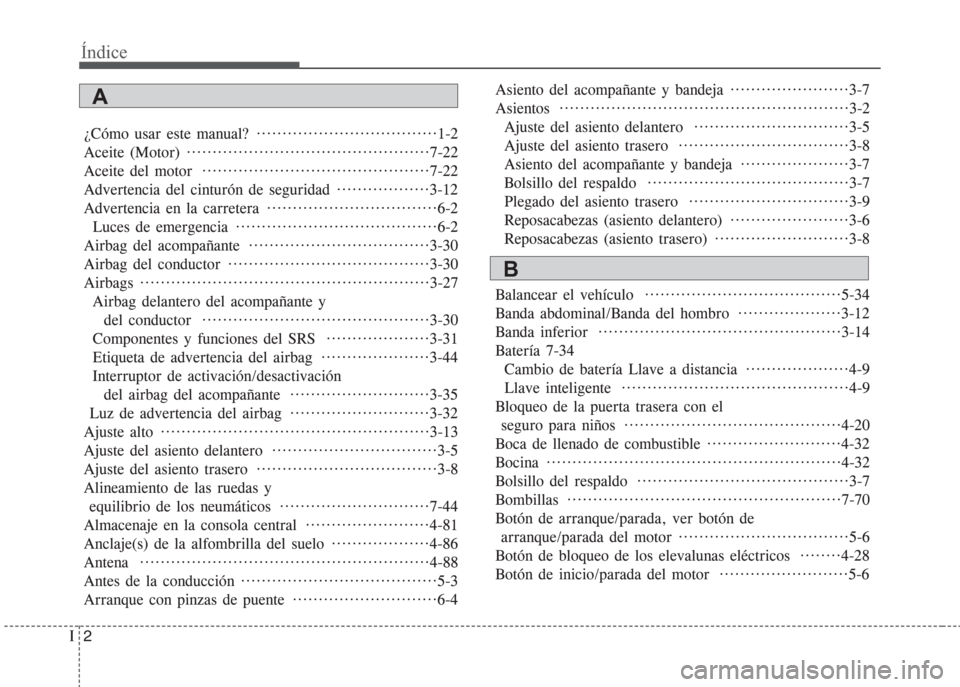

ÍÍndice
I

Índice
2I
¿Cómo usar este manual? ···································1-2
Aceite (Motor) ···············································7-22
Aceite del motor ············································7-22
Advertencia del cinturón de seguridad ··················3-12
Advertencia en la carretera ·································6-2
Luces de emergencia ·······································6-2
Airbag del acompañante ···································3-30
Airbag del conductor ·······································3-30
Airbags ························································3-27
Airbag delantero del acompañante y
del conductor ············································3-30
Componentes y funciones del SRS ····················3-31
Etiqueta de advertencia del airbag ·····················3-44
Interruptor de activación/desactivación
del airbag del acompañante ···························3-35
Luz de advertencia del airbag ···························3-32
Ajuste alto ····················································3-13
Ajuste del asiento delantero ································3-5
Ajuste del asiento trasero ···································3-8
Alineamiento de las ruedas y
equilibrio de los neumáticos ·····························7-44
Almacenaje en la consola central ························4-81
Anclaje(s) de la alfombrilla del suelo ···················4-86
Antena ························································4-88
Antes de la conducción ······································5-3
Arranque con pinzas de puente ····························6-4Asiento del acompañante y bandeja ·······················3-7
Asientos ························································3-2
Ajuste del asiento delantero ······························3-5
Ajuste del asiento trasero ·································3-8
Asiento del acompañante y bandeja ·····················3-7
Bolsillo del respaldo ·······································3-7
Plegado del asiento trasero ·······························3-9
Reposacabezas (asiento delantero) ·······················3-6
Reposacabezas (asiento trasero) ··························3-8
Balancear el vehículo ······································5-34
Banda abdominal/Banda del hombro ····················3-12
Banda inferior ···············································3-14
Batería 7-34
Cambio de batería Llave a distancia ····················4-9
Llave inteligente ············································4-9
Bloqueo de la puerta trasera con el
seguro para niños ··········································4-20
Boca de llenado de combustible ··························4-32
Bocina ·························································4-32
Bolsillo del respaldo ·········································3-7
Bombillas ·····················································7-70
Botón de arranque/parada, ver botón de
arranque/parada del motor ·································5-6
Botón de bloqueo de los elevalunas eléctricos ········4-28
Botón de inicio/parada del motor ·························5-6
A
B

I3
Index

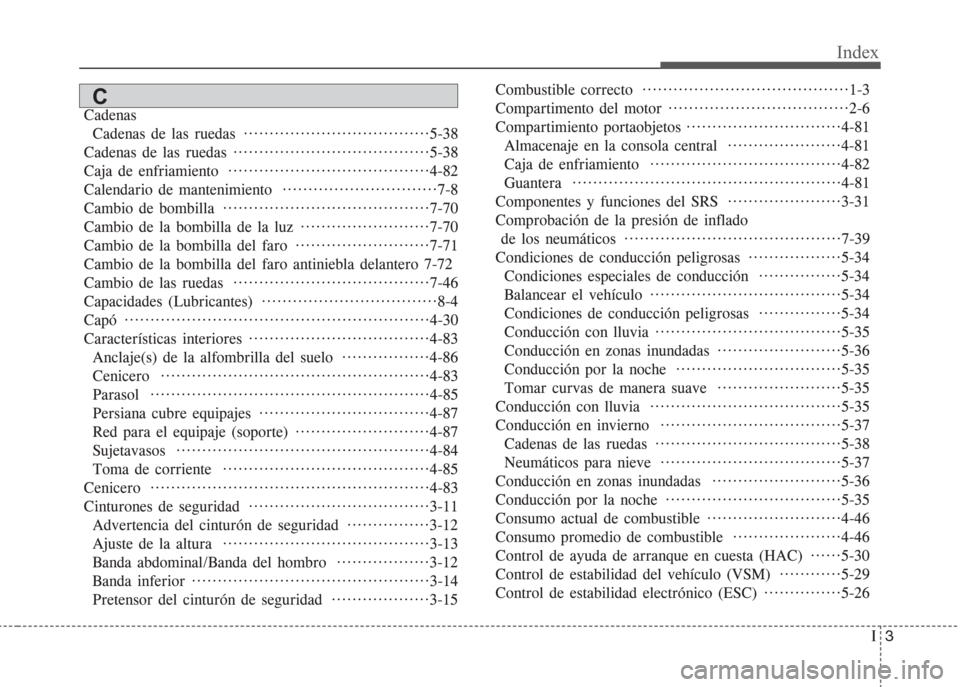

Cadenas
Cadenas de las ruedas ····································5-38
Cadenas de las ruedas ······································5-38
Caja de enfriamiento ·······································4-82
Calendario de mantenimiento ······························7-8
Cambio de bombilla ········································7-70
Cambio de la bombilla de la luz ·························7-70
Cambio de la bombilla del faro ··························7-71
Cambio de la bombilla del faro antiniebla delantero 7-72
Cambio de las ruedas ······································7-46
Capacidades (Lubricantes) ··································8-4
Capó ···························································4-30
Características interiores ···································4-83
Anclaje(s) de la alfombrilla del suelo ·················4-86
Cenicero ····················································4-83
Parasol ······················································4-85
Persiana cubre equipajes ·································4-87
Red para el equipaje (soporte) ··························4-87
Sujetavasos ·················································4-84
Toma de corriente ········································4-85
Cenicero ······················································4-83
Cinturones de seguridad ···································3-11
Advertencia del cinturón de seguridad ················3-12
Ajuste de la altura ········································3-13
Banda abdominal/Banda del hombro ··················3-12
Banda inferior ··············································3-14
Pretensor del cinturón de seguridad ···················3-15Combustible correcto ········································1-3
Compartimento del motor ···································2-6
Compartimiento portaobjetos ······························4-81
Almacenaje en la consola central ······················4-81
Caja de enfriamiento ·····································4-82
Guantera ····················································4-81
Componentes y funciones del SRS ······················3-31
Comprobación de la presión de inflado
de los neumáticos ··········································7-39
Condiciones de conducción peligrosas ··················5-34
Condiciones especiales de conducción ················5-34
Balancear el vehículo ·····································5-34
Condiciones de conducción peligrosas ················5-34
Conducción con lluvia ····································5-35
Conducción en zonas inundadas ························5-36
Conducción por la noche ································5-35
Tomar curvas de manera suave ························5-35
Conducción con lluvia ·····································5-35
Conducción en invierno ···································5-37
Cadenas de las ruedas ····································5-38
Neumáticos para nieve ···································5-37
Conducción en zonas inundadas ·························5-36
Conducción por la noche ··································5-35
Consumo actual de combustible ··························4-46
Consumo promedio de combustible ·····················4-46
Control de ayuda de arranque en cuesta (HAC) ······5-30
Control de estabilidad del vehículo (VSM) ············5-29
Control de estabilidad electrónico (ESC) ···············5-26
C

Índice
4I
Control electrónico de estabilidad (ESS) ···············5-31
Cuentakilómetros ············································4-44
Cuidado
Cuidado del interior ······································7-82
Cuidado exterior ···········································7-77
Cuidado de los neumáticos ································7-41
Cuidado del aspecto exterior ·····························7-77
Cuidado del interior ······································7-82
Cuidado exterior ···········································7-77
Cuidado del interior ········································7-81
Cuidado exterior ············································7-77
Declaración de conformidad ································8-8
Desempañado (parabrisas) ·································4-79
Deshielo (luna trasera) ·····································4-70
Deshielo (parabrisas) ·······································4-79
Dimensiones ····················································8-2
Dispositivo de nivelación de los faros ··················4-64
Distancia al vacío del depósito ···························4-46
El motor no arranca ·········································6-3
Emergencia durante la conducción ························6-2
Enganche de remolque ·····································6-16
Entrada a distancia sin llaves ······························4-7
Cambio de batería ··········································4-9
Llave a distancia ············································4-7Llave inteligente ············································4-7
Escobillas del limpiaparabrisas
(servicio de mantenimiento) ·····························7-34
Etiqueta
Etiqueta de advertencia del airbag ······················3-44
Etiqueta de certificación del vehículo ···················8-6
Etiqueta de la presión y especificaciones
de los neumáticos ··········································8-7
Etiqueta del compresor del aire acondicionado ·······8-7
Etiqueta del flanco del neumático ······················7-47
Etiqueta de certificación ····································8-6
Etiqueta del compresor ······································8-7
Explicación de los elementos del calendario
de mantenimiento ··········································7-19
Filtro de aire de control climático ·······················7-32
Freno de disco ···············································5-21
Freno de estacionamiento
(servicio de mantenimiento) ·····························7-29
Freno de estacionamiento ·································5-21
Freno de tambor ············································5-21
Frenos asistidos ·············································5-20
Función de ahorro de batería ·····························4-59
Fusible de memoria ········································7-55
Fusible del panel del compartimento del motor ·······7-55
Fusible principal ············································7-56
Fusibles ·······················································7-52
E
F
D
