Hyundai Grand i10 2016 Manual del propietario (in Spanish)

759
Mantenimiento

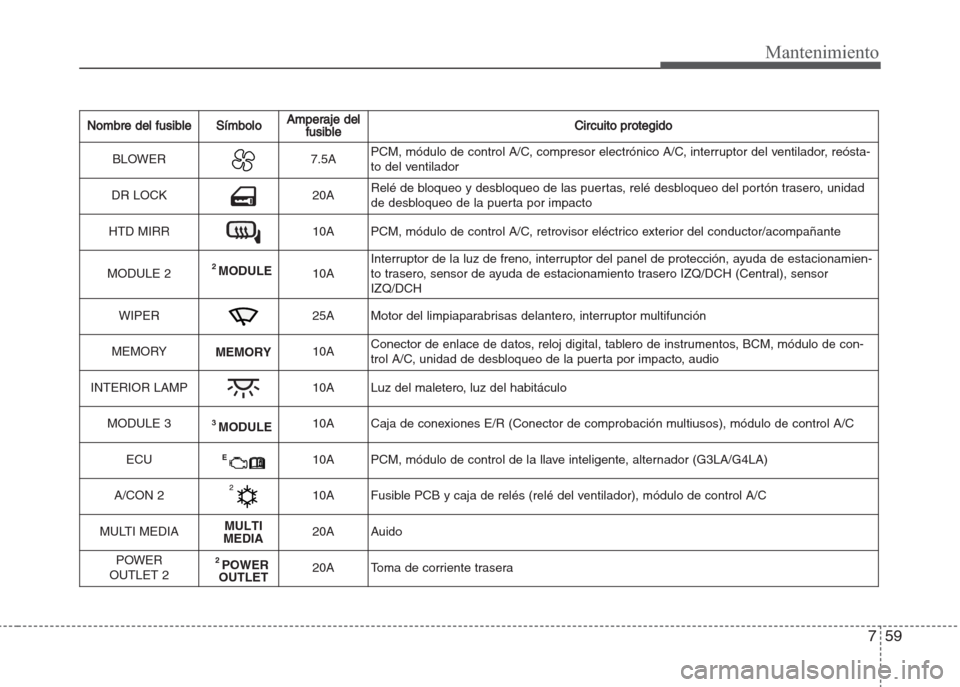

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
BLOWER7.5APCM, módulo de control A/C, compresor electrónico A/C, interruptor del ventilador, reósta-
to del ventilador
DR LOCK
20ARelé de bloqueo y desbloqueo de las puertas, relé desbloqueo del portón trasero, unidad
de desbloqueo de la puerta por impacto
HTD MIRR
10A PCM, módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
MODULE 2
2 MODULE10AInterruptor de la luz de freno, interruptor del panel de protección, ayuda de estacionamien-
to trasero, sensor de ayuda de estacionamiento trasero IZQ/DCH (Central), sensor
IZQ/DCH
WIPER
25A Motor del limpiaparabrisas delantero, interruptor multifunción
MEMORY
MEMORY10AConector de enlace de datos, reloj digital, tablero de instrumentos, BCM, módulo de con-
trol A/C, unidad de desbloqueo de la puerta por impacto, audio
INTERIOR LAMP
10A Luz del maletero, luz del habitáculo
MODULE 3
3 MODULE10A Caja de conexiones E/R (Conector de comprobación multiusos), módulo de control A/C
ECU
E10A PCM, módulo de control de la llave inteligente, alternador (G3LA/G4LA)
A/CON 2
10A Fusible PCB y caja de relés (relé del ventilador), módulo de control A/C
MULTI MEDIA
MULTI
MEDIA20A Auido
POWER
OUTLET 2
2 POWER
OUTLET20A Toma de corriente trasera

Mantenimiento
60 7

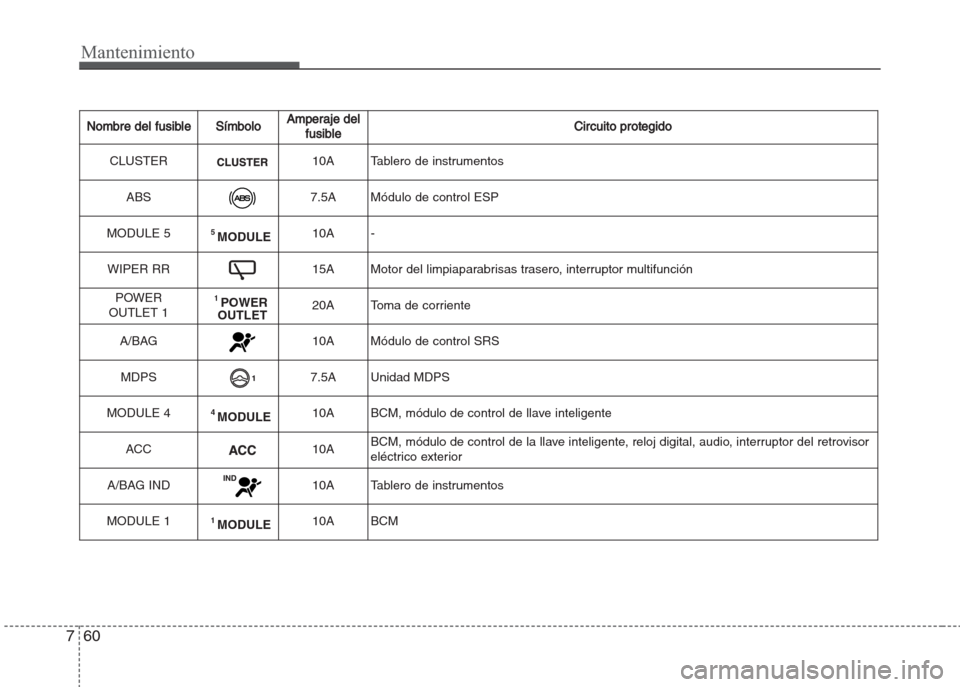

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
CLUSTER10A Tablero de instrumentos
ABS
7.5A Módulo de control ESP
MODULE 5
5 MODULE10A -
WIPER RR
15A Motor del limpiaparabrisas trasero, interruptor multifunción
POWER
OUTLET 1
1 POWER
OUTLET20A Toma de corriente
A/BAG
10A Módulo de control SRS
MDPS
7.5A Unidad MDPS
MODULE 4
4 MODULE10A BCM, módulo de control de llave inteligente
ACC
10ABCM, módulo de control de la llave inteligente, reloj digital, audio, interruptor del retrovisor
eléctrico exterior
A/BAG IND
10A Tablero de instrumentos
MODULE 1
1 MODULE10A BCM

761
Mantenimiento

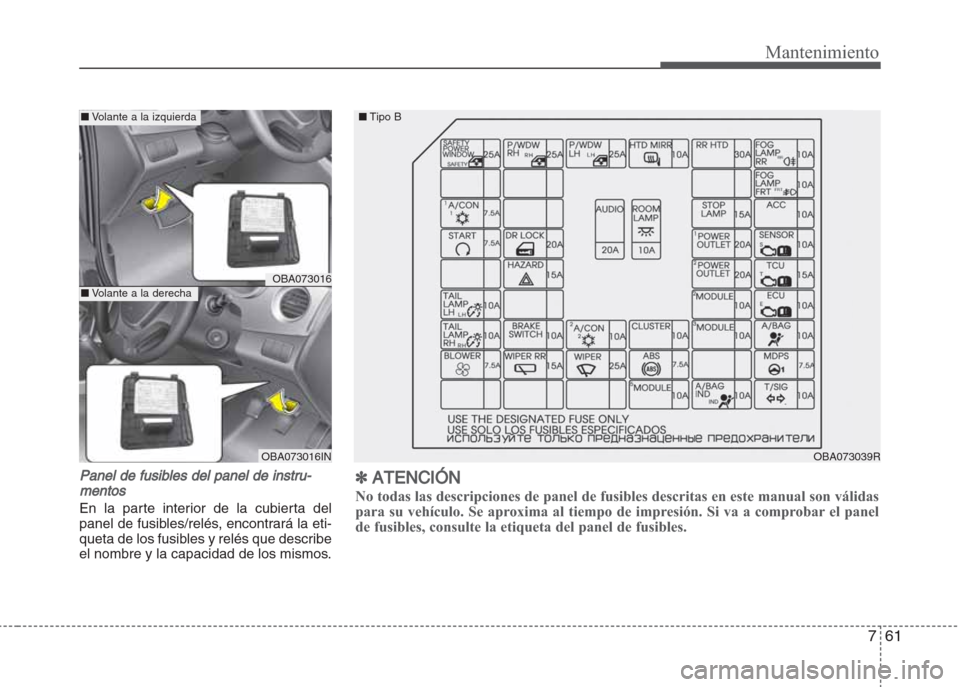

Panel de fusibles del panel de instru-
mentos
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la eti-
queta de los fusibles y relés que describe
el nombre y la capacidad de los mismos.
OBA073039R ■Tipo B
OBA073016
OBA073016IN
■Volante a la izquierda
■Volante a la derecha
✽ATENCIÓN
No todas las descripciones de panel de fusibles descritas en este manual son válidas
para su vehículo. Se aproxima al tiempo de impresión. Si va a comprobar el panel
de fusibles, consulte la etiqueta del panel de fusibles.

Mantenimiento
62 7

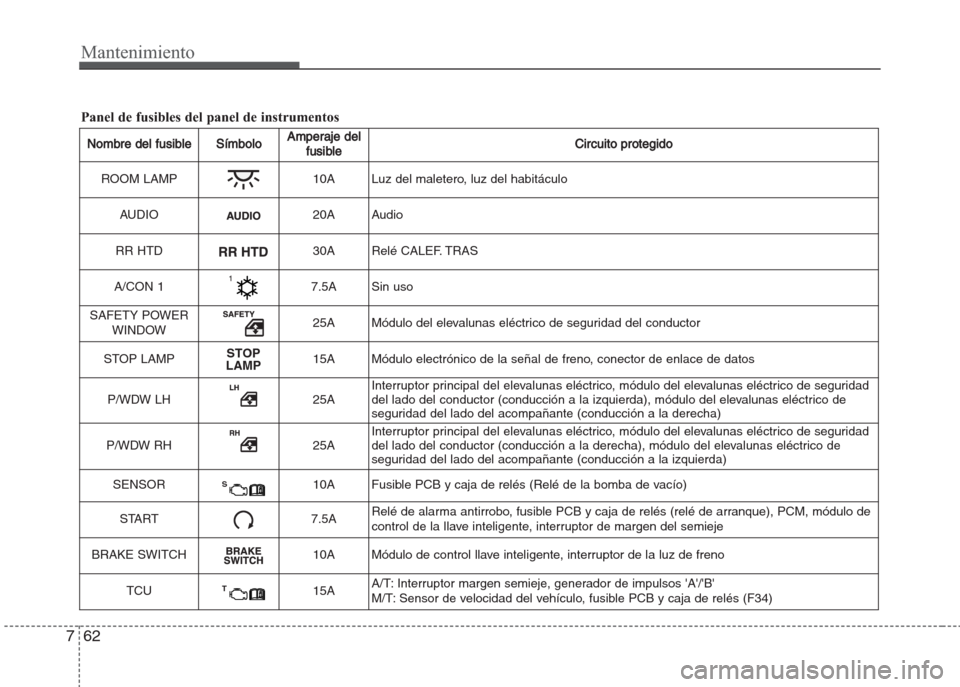

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
ROOM LAMP10A Luz del maletero, luz del habitáculo
AUDIO
20A Audio
RR HTD
30A Relé CALEF. TRAS
A/CON 1
7.5A Sin uso
SAFETY POWER
WINDOW
25A Módulo del elevalunas eléctrico de seguridad del conductor
STOP LAMP
STOP
LAMP15A Módulo electrónico de la señal de freno, conector de enlace de datos
P/WDW LH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la izquierda), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la derecha)
P/WDW RH
25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico de seguridad
del lado del conductor (conducción a la derecha), módulo del elevalunas eléctrico de
seguridad del lado del acompañante (conducción a la izquierda)
SENSOR
S10A Fusible PCB y caja de relés (Relé de la bomba de vacío)
START
7.5ARelé de alarma antirrobo, fusible PCB y caja de relés (relé de arranque), PCM, módulo de
control de la llave inteligente, interruptor de margen del semieje
BRAKE SWITCH
10A Módulo de control llave inteligente, interruptor de la luz de freno
TCU
T15AA/T: Interruptor margen semieje, generador de impulsos 'A'/'B'
M/T: Sensor de velocidad del vehículo, fusible PCB y caja de relés (F34)
Panel de fusibles del panel de instrumentos

763
Mantenimiento

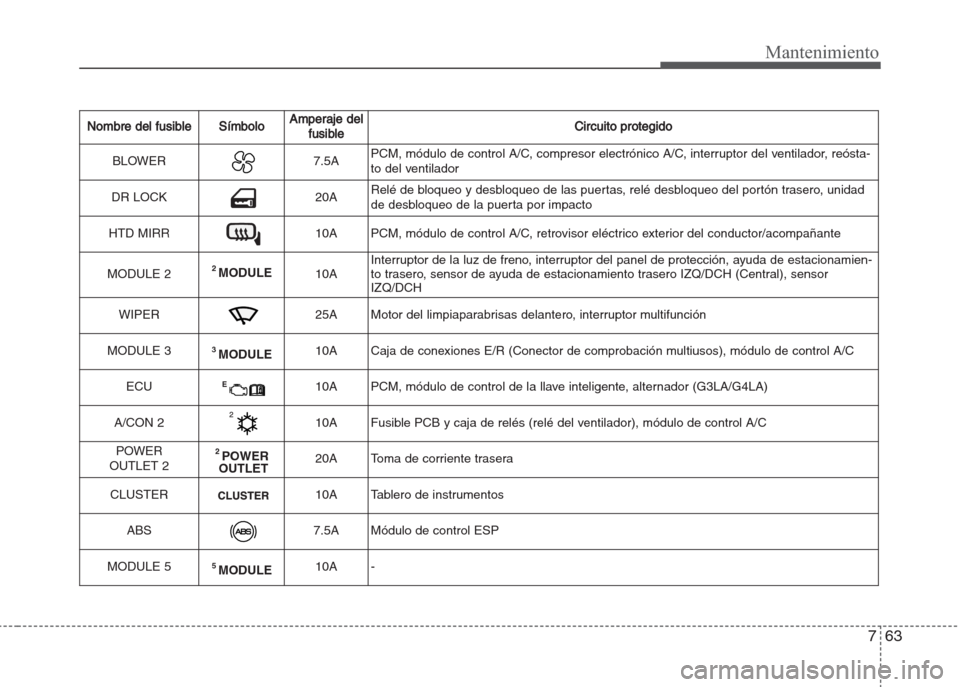

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
BLOWER7.5APCM, módulo de control A/C, compresor electrónico A/C, interruptor del ventilador, reósta-
to del ventilador
DR LOCK
20ARelé de bloqueo y desbloqueo de las puertas, relé desbloqueo del portón trasero, unidad
de desbloqueo de la puerta por impacto
HTD MIRR
10A PCM, módulo de control A/C, retrovisor eléctrico exterior del conductor/acompañante
MODULE 2
2 MODULE10AInterruptor de la luz de freno, interruptor del panel de protección, ayuda de estacionamien-
to trasero, sensor de ayuda de estacionamiento trasero IZQ/DCH (Central), sensor
IZQ/DCH
WIPER
25A Motor del limpiaparabrisas delantero, interruptor multifunción
MODULE 3
3 MODULE10A Caja de conexiones E/R (Conector de comprobación multiusos), módulo de control A/C
ECU
E10A PCM, módulo de control de la llave inteligente, alternador (G3LA/G4LA)
A/CON 2
10A Fusible PCB y caja de relés (relé del ventilador), módulo de control A/C
POWER
OUTLET 2
2 POWER
OUTLET20A Toma de corriente trasera
CLUSTER
10A Tablero de instrumentos
ABS
7.5A Módulo de control ESP
MODULE 5
5 MODULE10A -

Mantenimiento
64 7

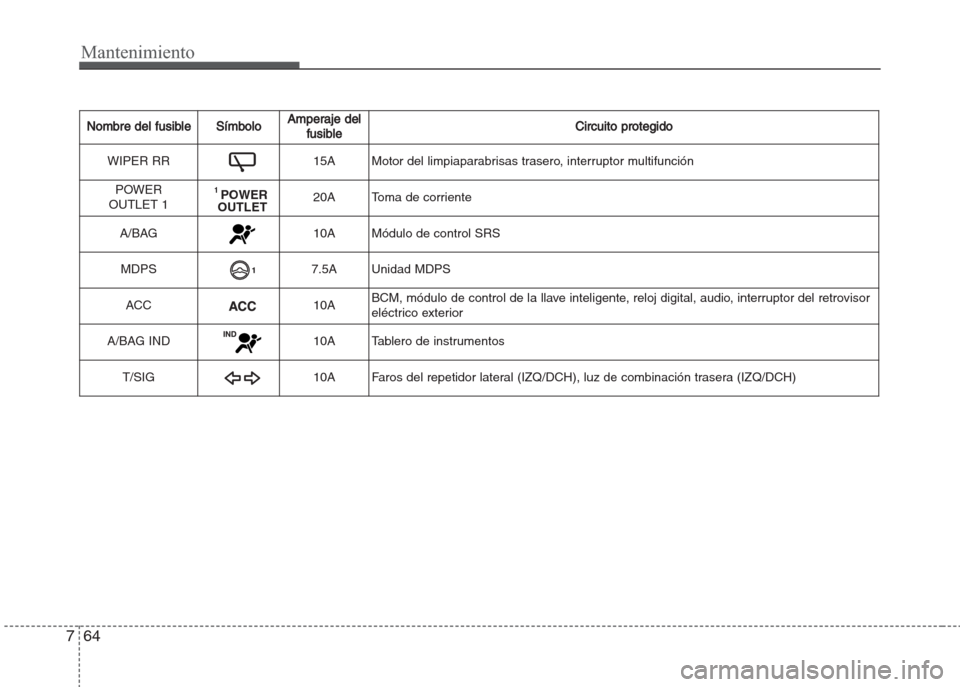

Nombre del fusibleSímboloAmperaje del
fusibleCircuito protegido
WIPER RR15A Motor del limpiaparabrisas trasero, interruptor multifunción
POWER
OUTLET 1
1 POWER
OUTLET20A Toma de corriente
A/BAG
10A Módulo de control SRS
MDPS
7.5A Unidad MDPS
ACC
10ABCM, módulo de control de la llave inteligente, reloj digital, audio, interruptor del retrovisor
eléctrico exterior
A/BAG IND
10A Tablero de instrumentos
T/SIG
10A Faros del repetidor lateral (IZQ/DCH), luz de combinación trasera (IZQ/DCH)

765
Mantenimiento

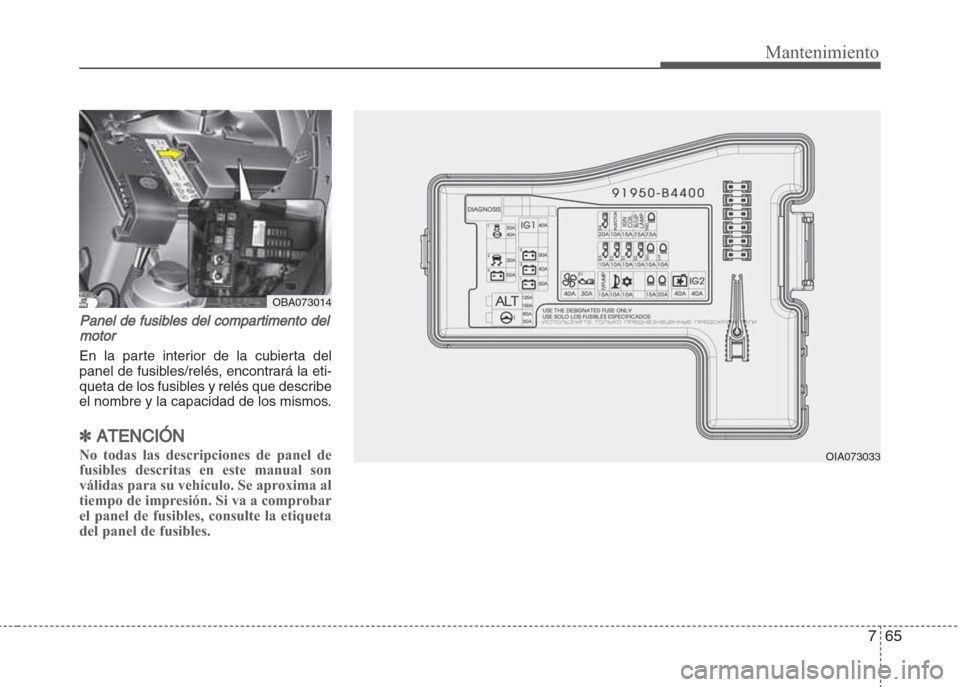

Panel de fusibles del compartimento del
motor
En la parte interior de la cubierta del
panel de fusibles/relés, encontrará la eti-
queta de los fusibles y relés que describe
el nombre y la capacidad de los mismos.
✽ATENCIÓN
No todas las descripciones de panel de
fusibles descritas en este manual son
válidas para su vehículo. Se aproxima al
tiempo de impresión. Si va a comprobar
el panel de fusibles, consulte la etiqueta
del panel de fusibles.
OBA073014
OIA073033

Mantenimiento
66 7

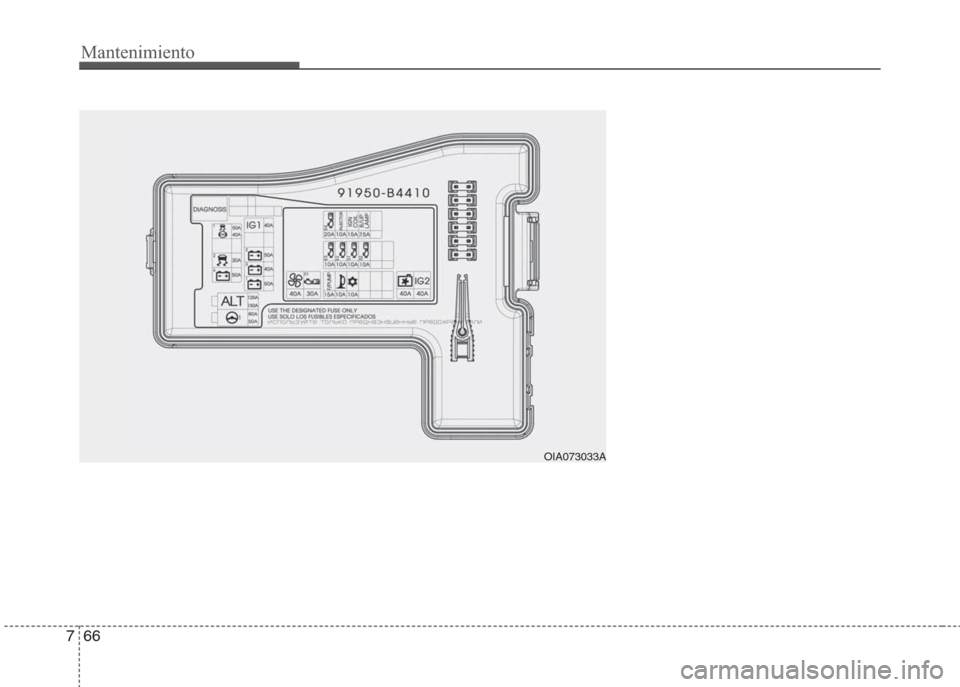

OIA073033A

767
Mantenimiento

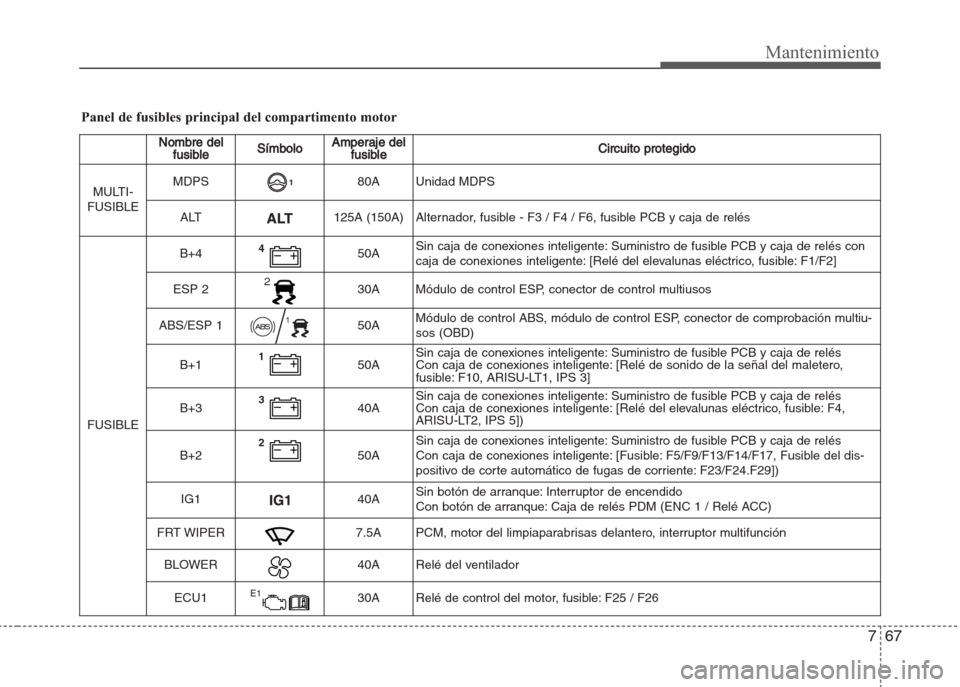

Panel de fusibles principal del compartimento motor
Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
MULTI-
FUSIBLEMDPS80A Unidad MDPS
ALT125A (150A) Alternador, fusible - F3 / F4 / F6, fusible PCB y caja de relés
FUSIBLE
B+4450ASin caja de conexiones inteligente: Suministro de fusible PCB y caja de relés con
caja de conexiones inteligente: [Relé del elevalunas eléctrico, fusible: F1/F2]
ESP 2230A Módulo de control ESP, conector de control multiusos
ABS/ESP 1150AMódulo de control ABS, módulo de control ESP, conector de comprobación multiu-
sos (OBD)
B+1150ASin caja de conexiones inteligente: Suministro de fusible PCB y caja de relés
Con caja de conexiones inteligente: [Relé de sonido de la señal del maletero,
fusible: F10, ARISU-LT1, IPS 3]
B+3340ASin caja de conexiones inteligente: Suministro de fusible PCB y caja de relés
Con caja de conexiones inteligente: [Relé del elevalunas eléctrico, fusible: F4,
ARISU-LT2, IPS 5])
B+2250ASin caja de conexiones inteligente: Suministro de fusible PCB y caja de relés
Con caja de conexiones inteligente: [Fusible: F5/F9/F13/F14/F17, Fusible del dis-
positivo de corte automático de fugas de corriente: F23/F24.F29])
IG140ASin botón de arranque: Interruptor de encendido
Con botón de arranque: Caja de relés PDM (ENC 1 / Relé ACC)
FRT WIPER7.5A PCM, motor del limpiaparabrisas delantero, interruptor multifunción
BLOWER40A Relé del ventilador
ECU1E130A Relé de control del motor, fusible: F25 / F26

Mantenimiento
68 7

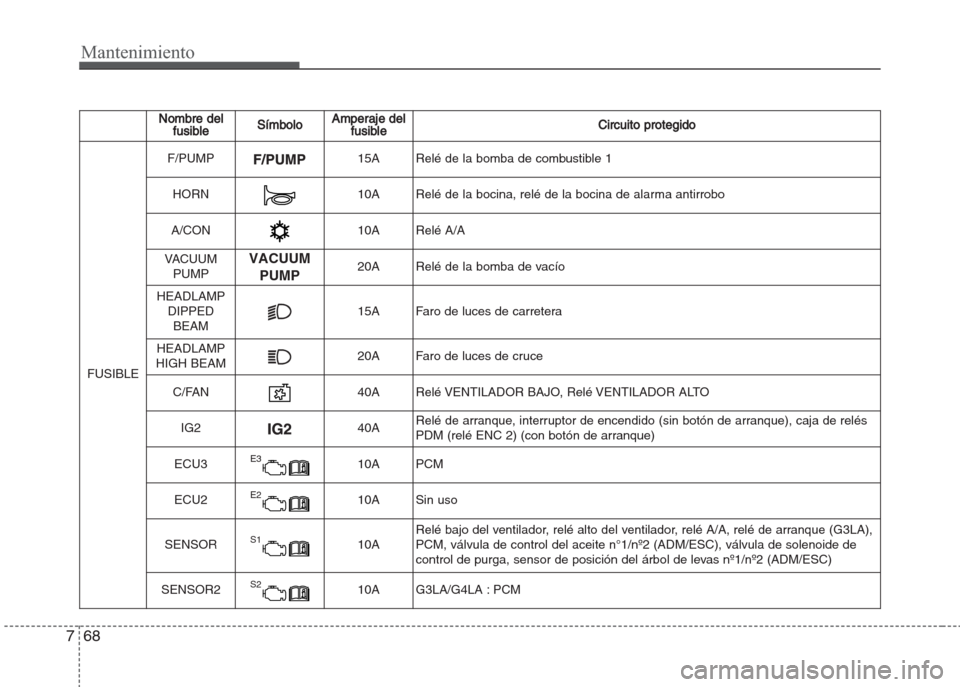

Nombre del
fusibleSímboloAmperaje del
fusibleCircuito protegido
FUSIBLE
F/PUMP15A Relé de la bomba de combustible 1
HORN10A Relé de la bocina, relé de la bocina de alarma antirrobo
A/CON10A Relé A/A
VACUUM
PUMPVACUUM
PUMP20A Relé de la bomba de vacío
HEADLAMP
DIPPED
BEAM15A Faro de luces de carretera
HEADLAMP
HIGH BEAM20A Faro de luces de cruce
C/FAN40A Relé VENTILADOR BAJO, Relé VENTILADOR ALTO
IG240ARelé de arranque, interruptor de encendido (sin botón de arranque), caja de relés
PDM (relé ENC 2) (con botón de arranque)
ECU3E310A PCM
ECU2E210A Sin uso
SENSORS110ARelé bajo del ventilador, relé alto del ventilador, relé A/A, relé de arranque (G3LA),
PCM, válvula de control del aceite n°1/nº2 (ADM/ESC), válvula de solenoide de
control de purga, sensor de posición del árbol de levas nº1/nº2 (ADM/ESC)
SENSOR2S210A G3LA/G4LA : PCM
