Hyundai Grand Santa Fe 2015 Handleiding (in Dutch)

Onderhoud
52
7

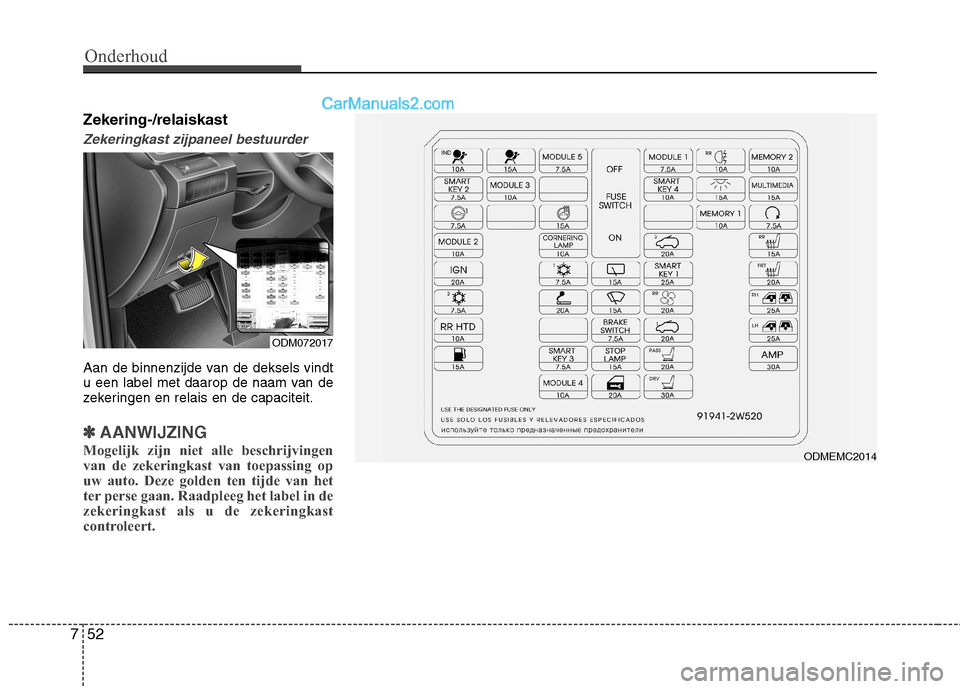

Zekering-/relaiskast
Zekeringkast zijpaneel bestuurder
Aan de binnenzijde van de deksels vindt
u een label met daarop de naam van de
zekeringen en relais en de capaciteit.
✽✽
AANWIJZING
Mogelijk zijn niet alle beschrijvingen
van de zekeringkast van toepassing op
uw auto. Deze golden ten tijde van het
ter perse gaan. Raadpleeg het label in de
zekeringkast als u de zekeringkast
controleert.
ODM072017
ODMEMC2014

753
Onderhoud

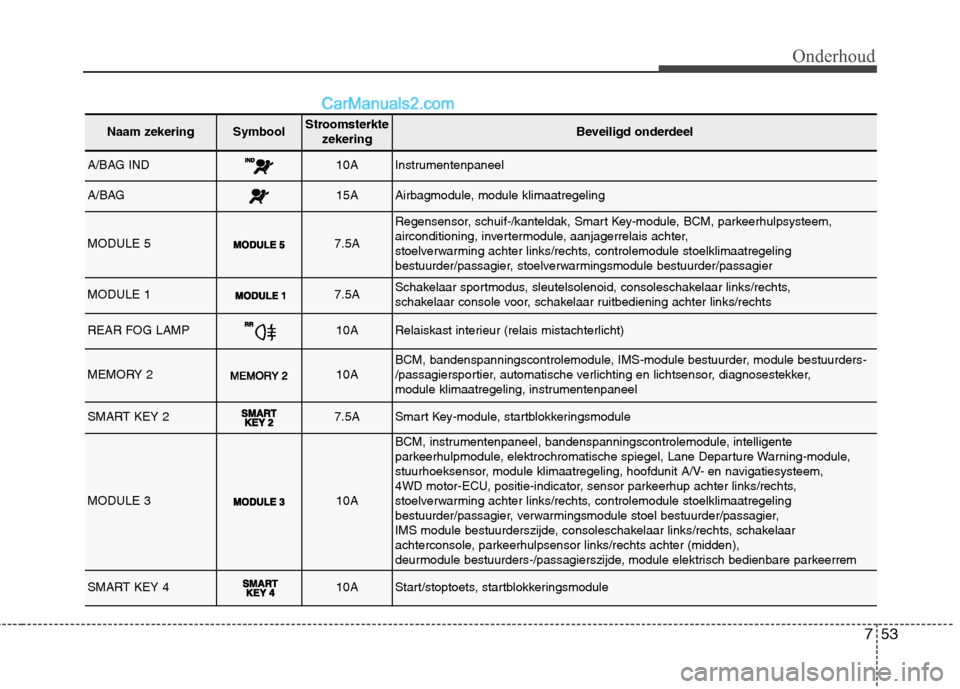

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
A/BAG IND10AInstrumentenpaneel
A/BAG15AAirbagmodule, module klimaatregeling
MODULE 57.5A
Regensensor, schuif-/kanteldak, Smart Key-module, BCM, parkeerhulpsysteem,
airconditioning, invertermodule, aanjagerrelais achter,
stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, stoelverwarmingsmodule bestuurder/passagier
MODULE 17.5ASchakelaar sportmodus, sleutelsolenoid, consoleschakelaar links/rechts,
schakelaar console voor, schakelaar ruitbediening achter links/rechts
REAR FOG LAMP10ARelaiskast interieur (relais mistachterlicht)
MEMORY 210ABCM, bandenspanningscontrolemodule, IMS-module bestuurder, module bestuurders-
/passagiersportier, automatische verlichting en lichtsensor, diagnosestekker,
module klimaatregeling, instrumentenpaneel
SMART KEY 27.5ASmart Key-module, startblokkeringsmodule
MODULE 310A
BCM, instrumentenpaneel, bandenspanningscontrolemodule, intelligente
parkeerhulpmodule, elektrochromatische spiegel, Lane Departure Warning-module,
stuurhoeksensor, module klimaatregeling, hoofdunit A/V- en navigatiesysteem,
4WD motor-ECU, positie-indicator, sensor parkeerhup achter links/rechts,
stoelverwarming achter links/rechts, controlemodule stoelklimaatregeling
bestuurder/passagier, verwarmingsmodule stoel bestuurder/passagier,
IMS module bestuurderszijde, consoleschakelaar links/rechts, schakelaar
achterconsole, parkeerhulpsensor links/rechts achter (midden),
deurmodule bestuurders-/passagierszijde, module elektrisch bedienbare parkeerrem
SMART KEY 410AStart/stoptoets, startblokkeringsmodule

Onderhoud
54
7

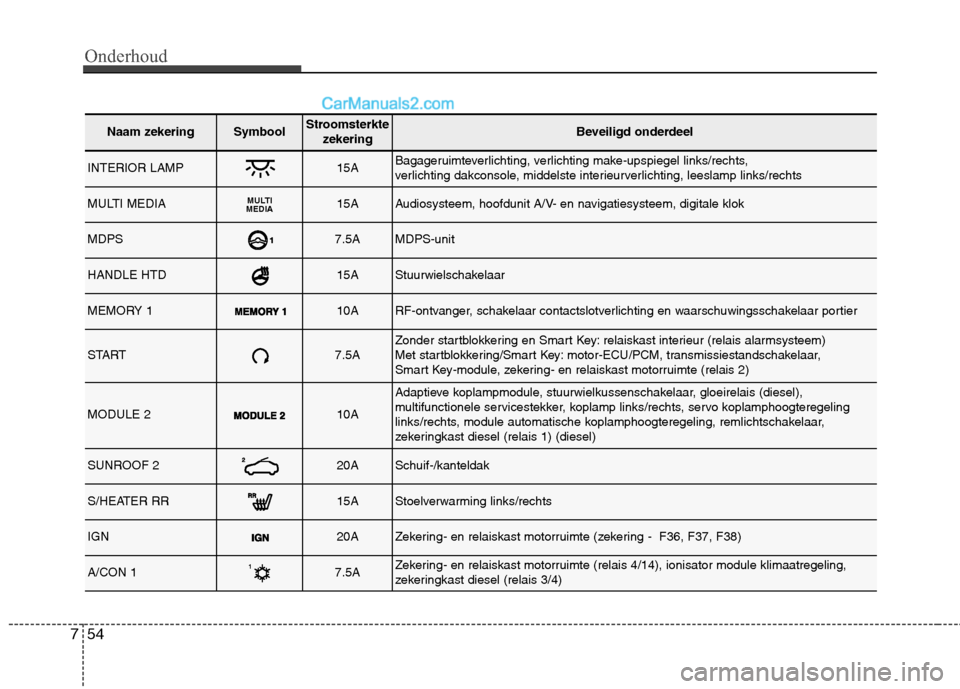

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
INTERIOR LAMP15ABagageruimteverlichting, verlichting make-upspiegel links/rechts,
verlichting dakconsole, middelste interieurverlichting, leeslamp links/rechts
MULTI MEDIAMULTI
MEDIA15AAudiosysteem, hoofdunit A/V- en navigatiesysteem, digitale klok
MDPS7.5AMDPS-unit
HANDLE HTD15AStuurwielschakelaar
MEMORY 110ARF-ontvanger, schakelaar contactslotverlichting en waarschuwingsschakelaar portier
START7.5AZonder startblokkering en Smart Key: relaiskast interieur (relais alarmsysteem)
Met startblokkering/Smart Key: motor-ECU/PCM, transmissiestandschakelaar,
Smart Key-module, zekering- en relaiskast motorruimte (relais 2)
MODULE 210A
Adaptieve koplampmodule, stuurwielkussenschakelaar, gloeirelais (diesel),
multifunctionele servicestekker, koplamp links/rechts, servo koplamphoogteregeling
links/rechts, module automatische koplamphoogteregeling, remlichtschakelaar,
zekeringkast diesel (relais 1) (diesel)
SUNROOF 220ASchuif-/kanteldak
S/HEATER RR15AStoelverwarming links/rechts
IGN20AZekering- en relaiskast motorruimte (zekering - F36, F37, F38)
A/CON 17.5AZekering- en relaiskast motorruimte (relais 4/14), ionisator module klimaatregeling,
zekeringkast diesel (relais 3/4)

755
Onderhoud

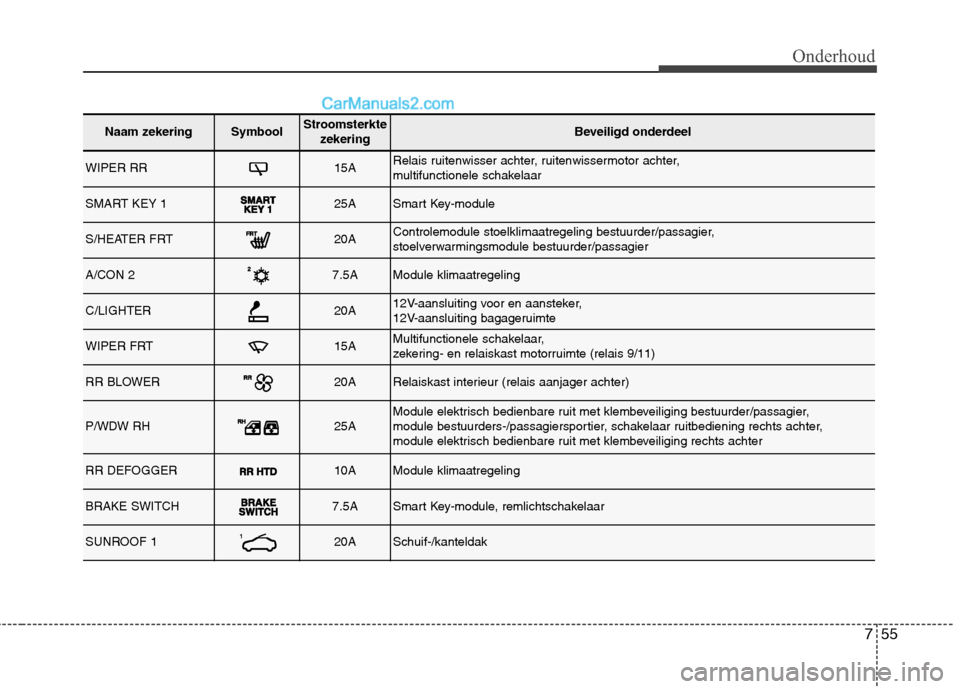

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
WIPER RR15ARelais ruitenwisser achter, ruitenwissermotor achter,
multifunctionele schakelaar
SMART KEY 125ASmart Key-module
S/HEATER FRT20AControlemodule stoelklimaatregeling bestuurder/passagier,
stoelverwarmingsmodule bestuurder/passagier
A/CON 27.5AModule klimaatregeling
C/LIGHTER20A12V-aansluiting voor en aansteker,
12V-aansluiting bagageruimte
WIPER FRT15AMultifunctionele schakelaar,
zekering- en relaiskast motorruimte (relais 9/11)
RR BLOWER20ARelaiskast interieur (relais aanjager achter)
P/WDW RH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening rechts achter,
module elektrisch bedienbare ruit met klembeveiliging rechts achter
RR DEFOGGER10AModule klimaatregeling
BRAKE SWITCH7.5ASmart Key-module, remlichtschakelaar
SUNROOF 120ASchuif-/kanteldak

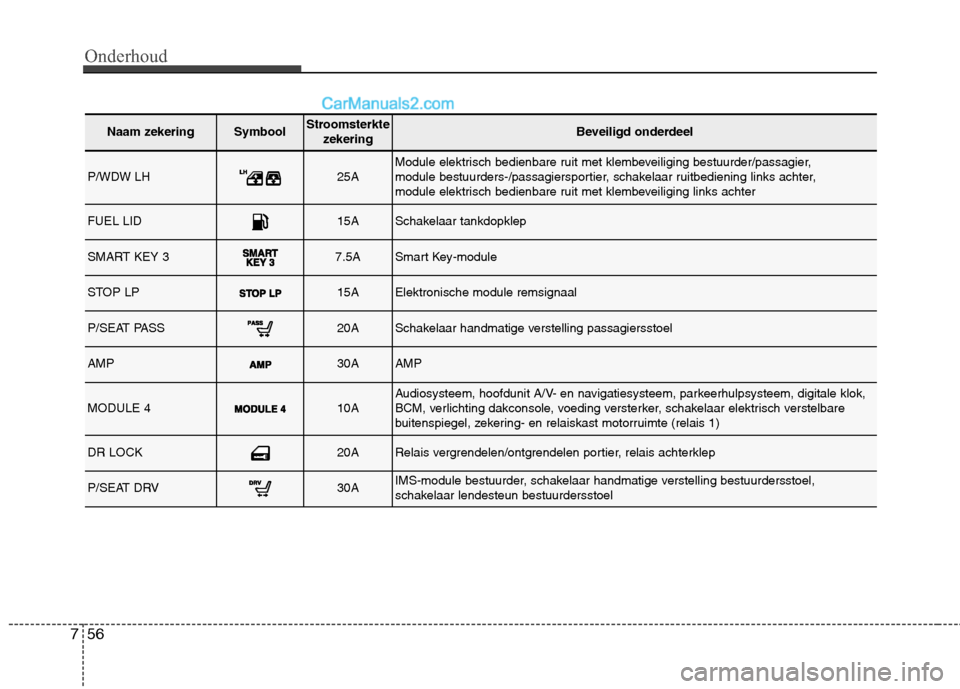

Onderhoud
56
7
Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
P/WDW LH25AModule elektrisch bedienbare ruit met klembeveiliging bestuurder/passagier,
module bestuurders-/passagiersportier, schakelaar ruitbediening links achter,
module elektrisch bedienbare ruit met klembeveiliging links achter
FUEL LID15ASchakelaar tankdopklep
SMART KEY 37.5ASmart Key-module
STOP LP15AElektronische module remsignaal
P/SEAT PASS20ASchakelaar handmatige verstelling passagiersstoel
AMP30AAMP
MODULE 410AAudiosysteem, hoofdunit A/V- en navigatiesysteem, parkeerhulpsysteem, digitale klok,
BCM, verlichting dakconsole, voeding versterker, schakelaar elektrisch verstelbare
buitenspiegel, zekering- en relaiskast motorruimte (relais 1)
DR LOCK20ARelais vergrendelen/ontgrendelen portier, relais achterklep
P/SEAT DRV30AIMS-module bestuurder, schakelaar handmatige verstelling bestuurdersstoel,
schakelaar lendesteun bestuurdersstoel

757
Onderhoud

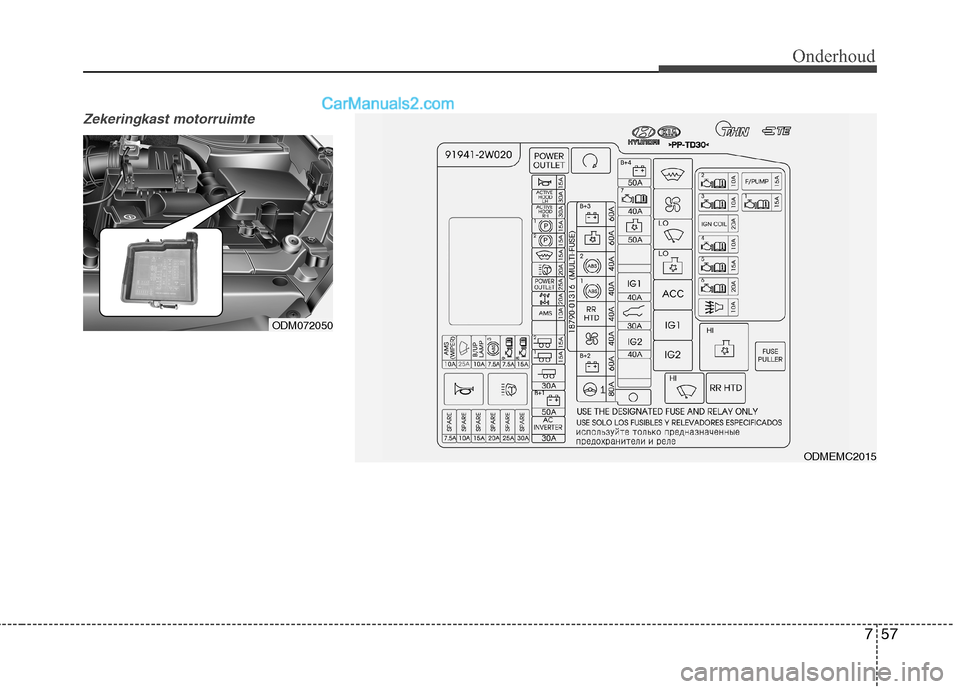

Zekeringkast motorruimte
ODM072050
ODMEMC2015

Onderhoud
58
7

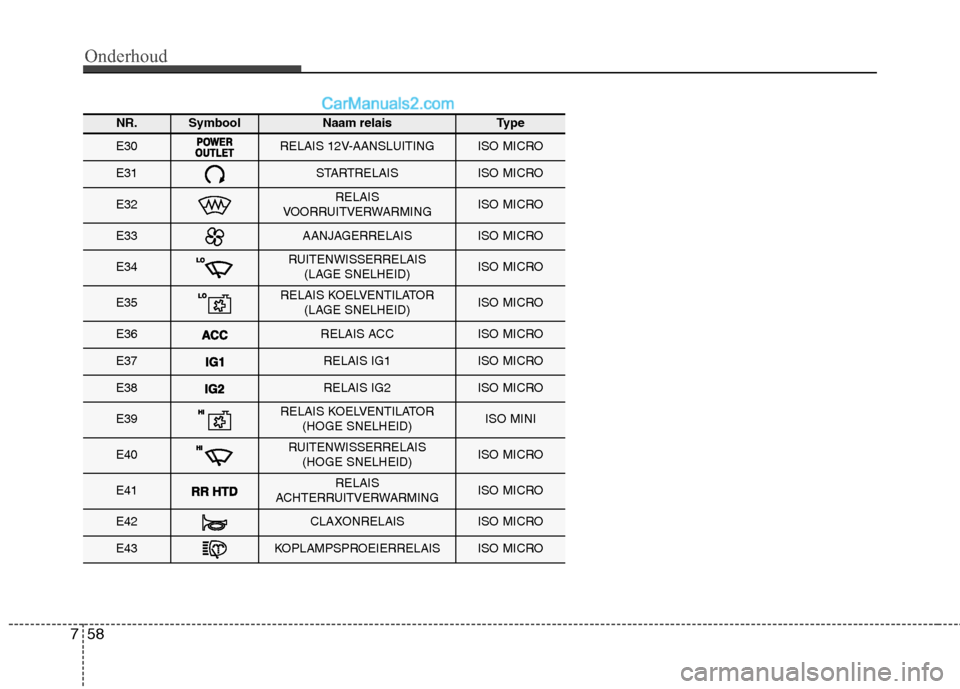

NR.SymboolNaam relaisType
E30RELAIS 12V-AANSLUITINGISO MICRO
E31STARTRELAISISO MICRO
E32RELAIS
VOORRUITVERWARMINGISO MICRO
E33AANJAGERRELAISISO MICRO
E34RUITENWISSERRELAIS (LAGE SNELHEID)ISO MICRO
E35RELAIS KOELVENTILATOR (LAGE SNELHEID)ISO MICRO
E36RELAIS ACCISO MICRO
E37RELAIS IG1ISO MICRO
E38RELAIS IG2ISO MICRO
E39RELAIS KOELVENTILATOR(HOGE SNELHEID)ISO MINI
E40RUITENWISSERRELAIS (HOGE SNELHEID)ISO MICRO
E41RELAIS
ACHTERRUITVERWARMINGISO MICRO
E42CLAXONRELAISISO MICRO
E43KOPLAMPSPROEIERRELAISISO MICRO

759
Onderhoud

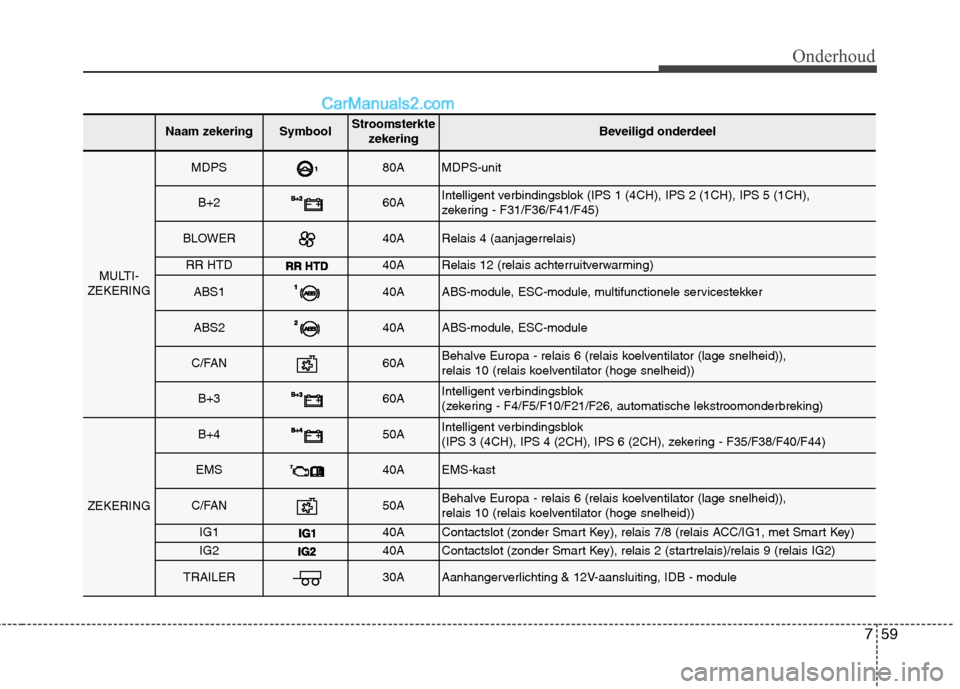

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
MULTI-
ZEKERING
MDPS80AMDPS-unit
B+260AIntelligent verbindingsblok (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
zekering - F31/F36/F41/F45)
BLOWER40ARelais 4 (aanjagerrelais)
RR HTD40ARelais 12 (relais achterruitverwarming)
ABS140AABS-module, ESC-module, multifunctionele servicestekker
ABS240AABS-module, ESC-module
C/FAN60ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
B+360AIntelligent verbindingsblok
(zekering - F4/F5/F10/F21/F26, automatische lekstroomonderbreking)
ZEKERING
B+450AIntelligent verbindingsblok
(IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH), zekering - F35/F38/F40/F44)
EMS40AEMS-kast
C/FAN50ABehalve Europa - relais 6 (relais koelventilator (lage snelheid)),
relais 10 (relais koelventilator (hoge snelheid))
IG140AContactslot (zonder Smart Key), relais 7/8 (relais ACC/IG1, met Smart Key)
IG240AContactslot (zonder Smart Key), relais 2 (startrelais)/relais 9 (relais IG2)
TRAILER30AAanhangerverlichting & 12V-aansluiting, IDB - module

Onderhoud
60
7

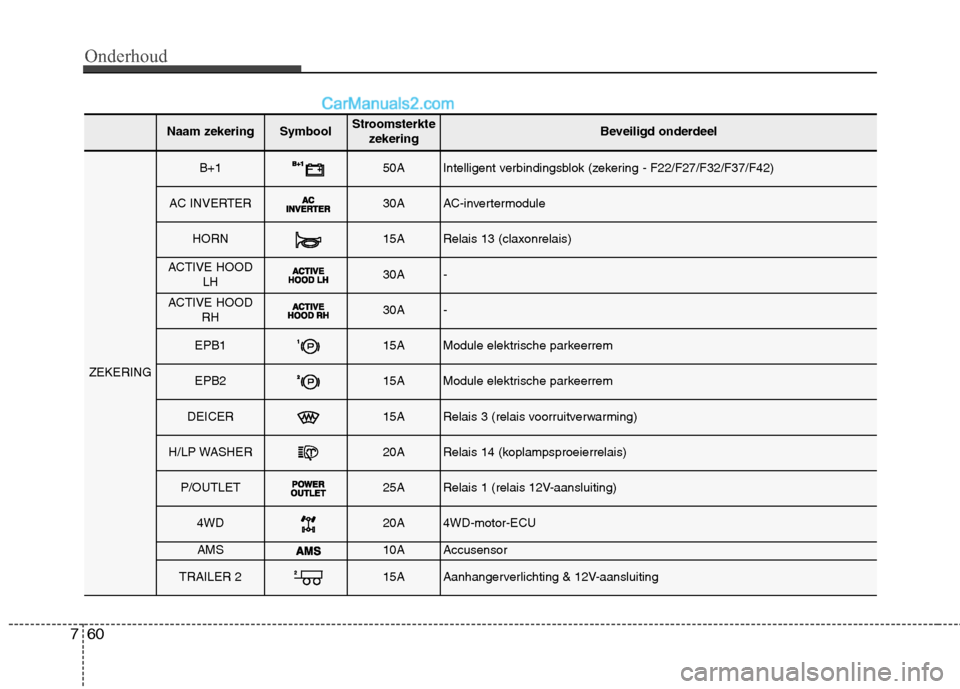

Naam zekeringSymboolStroomsterkte
zekeringBeveiligd onderdeel
ZEKERING
B+150AIntelligent verbindingsblok (zekering - F22/F27/F32/F37/F42)
AC INVERTER30AAC-invertermodule
HORN15ARelais 13 (claxonrelais)
ACTIVE HOOD LH30A-
ACTIVE HOODRH30A-
EPB115AModule elektrische parkeerrem
EPB215AModule elektrische parkeerrem
DEICER15ARelais 3 (relais voorruitverwarming)
H/LP WASHER20ARelais 14 (koplampsproeierrelais)
P/OUTLET25ARelais 1 (relais 12V-aansluiting)
4WD20A4WD-motor-ECU
AMS10AAccusensor
TRAILER 215AAanhangerverlichting & 12V-aansluiting

761
Onderhoud

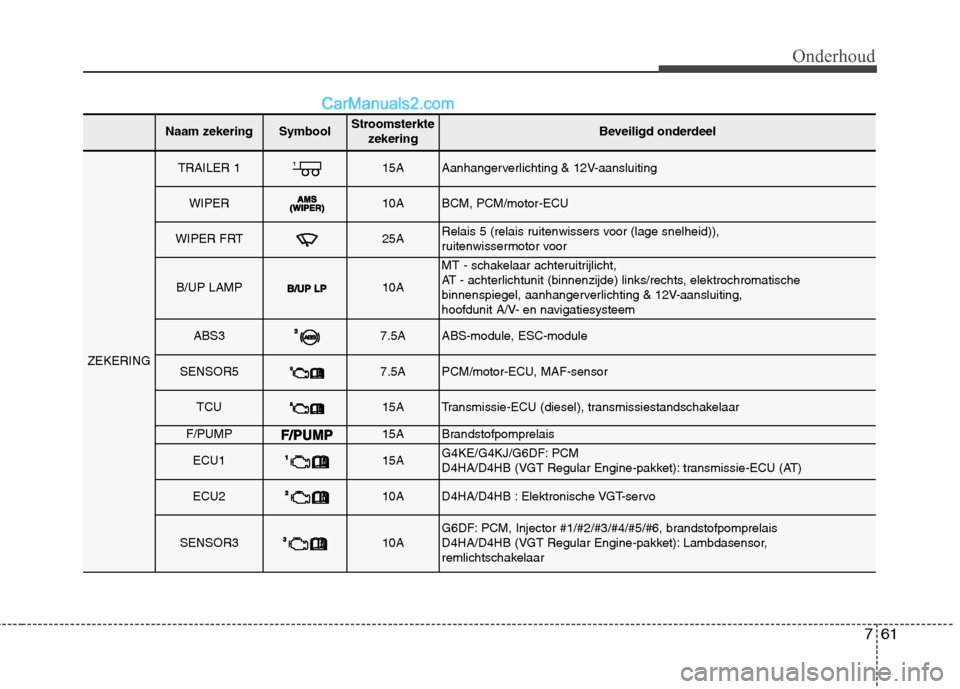

Naam zekeringSymboolStroomsterktezekeringBeveiligd onderdeel
ZEKERING
TRAILER 115AAanhangerverlichting & 12V-aansluiting
WIPER10ABCM, PCM/motor-ECU
WIPER FRT25ARelais 5 (relais ruitenwissers voor (lage snelheid)),
ruitenwissermotor voor
B/UP LAMP10A
MT - schakelaar achteruitrijlicht,
AT - achterlichtunit (binnenzijde) links/rechts, elektrochromatische
binnenspiegel, aanhangerverlichting & 12V-aansluiting,
hoofdunit A/V- en navigatiesysteem
ABS37.5AABS-module, ESC-module
SENSOR57.5APCM/motor-ECU, MAF-sensor
TCU15ATransmissie-ECU (diesel), transmissiestandschakelaar
F/PUMP15ABrandstofpomprelais
ECU115AG4KE/G4KJ/G6DF: PCM
D4HA/D4HB (VGT Regular Engine-pakket): transmissie-ECU (AT)
ECU210AD4HA/D4HB : Elektronische VGT-servo
SENSOR310AG6DF: PCM, Injector #1/#2/#3/#4/#5/#6, brandstofpomprelais
D4HA/D4HB (VGT Regular Engine-pakket): Lambdasensor,
remlichtschakelaar
