Hyundai Grand Santa Fe 2015 Manual del propietario (in Spanish)

Mantenimiento
10 7

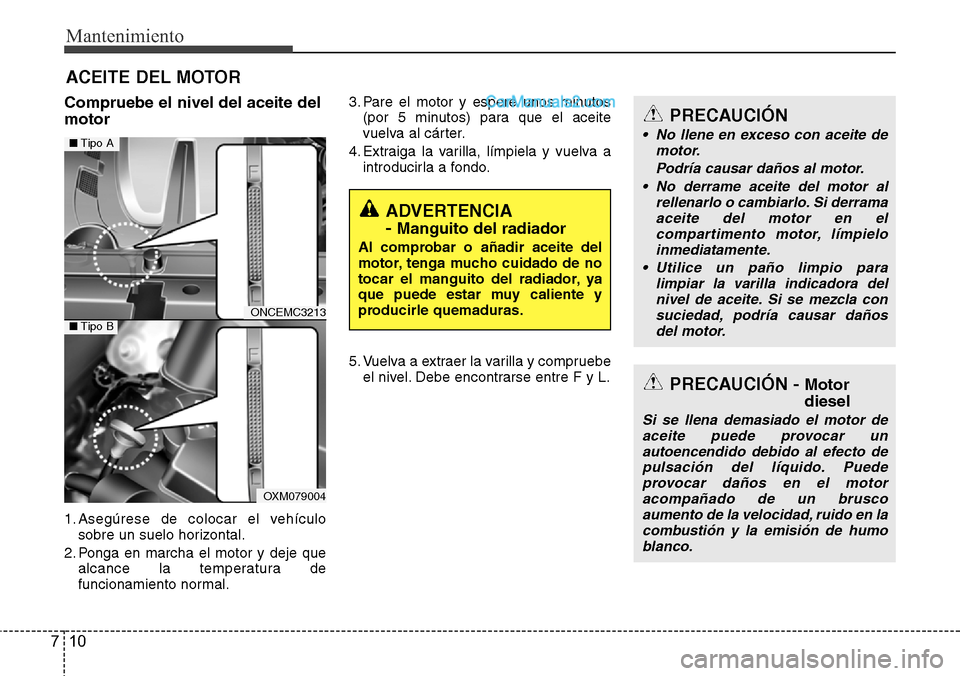

ACEITE DEL MOTOR
Compruebe el nivel del aceite del
motor
1. Asegúrese de colocar el vehículo
sobre un suelo horizontal.
2. Ponga en marcha el motor y deje que
alcance la temperatura de
funcionamiento normal.3. Pare el motor y espere unos minutos
(por 5 minutos) para que el aceite
vuelva al cárter.
4. Extraiga la varilla, límpiela y vuelva a
introducirla a fondo.
5. Vuelva a extraer la varilla y compruebe
el nivel. Debe encontrarse entre F y L.
ADVERTENCIA
-
Manguito del radiador
Al comprobar o añadir aceite del
motor, tenga mucho cuidado de no
tocar el manguito del radiador, ya
que puede estar muy caliente y
producirle quemaduras.
PRECAUCIÓN - Motor
diesel
Si se llena demasiado el motor de
aceite puede provocar un
autoencendido debido al efecto de
pulsación del líquido. Puede
provocar daños en el motor
acompañado de un brusco
aumento de la velocidad, ruido en la
combustión y la emisión de humo
blanco.
PRECAUCIÓN
• No llene en exceso con aceite de
motor.
Podría causar daños al motor.
• No derrame aceite del motor al
rellenarlo o cambiarlo. Si derrama
aceite del motor en el
compartimento motor, límpielo
inmediatamente.
• Utilice un paño limpio para
limpiar la varilla indicadora del
nivel de aceite. Si se mezcla con
suciedad, podría causar daños
del motor.
ONCEMC3213
OXM079004
■Tipo A
■Tipo B

711
Mantenimiento

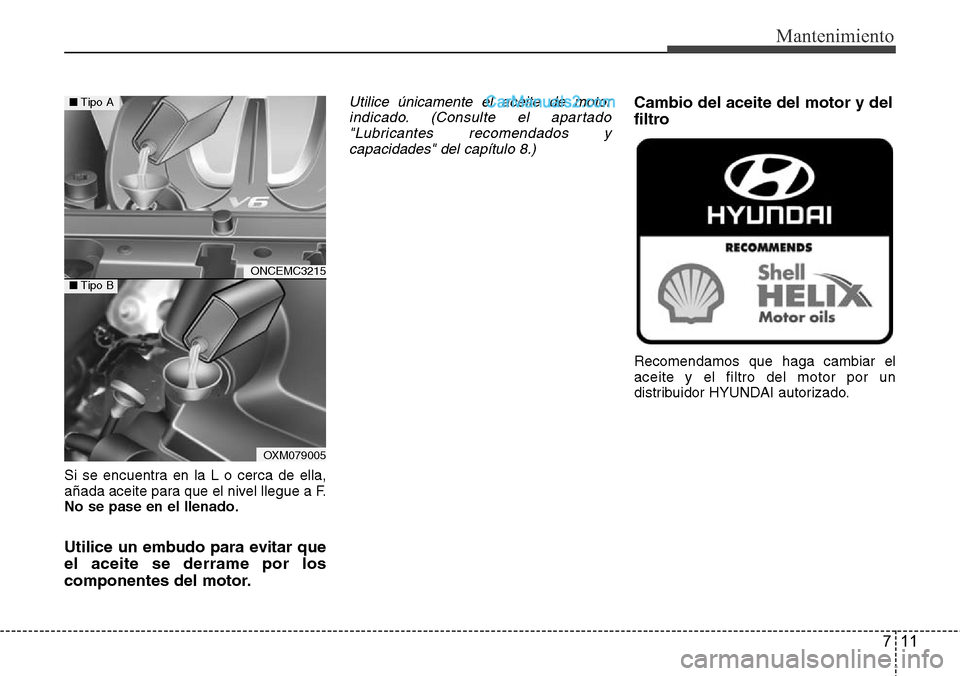

Si se encuentra en la L o cerca de ella,
añada aceite para que el nivel llegue a F.
No se pase en el llenado.
Utilice un embudo para evitar que
el aceite se derrame por los
componentes del motor.
Utilice únicamente el aceite de motor
indicado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 8.)Cambio del aceite del motor y del
filtro
Recomendamos que haga cambiar el
aceite y el filtro del motor por un
distribuidor HYUNDAI autorizado.
ONCEMC3215
OXM079005
■Tipo A
■Tipo B

Mantenimiento
12 7

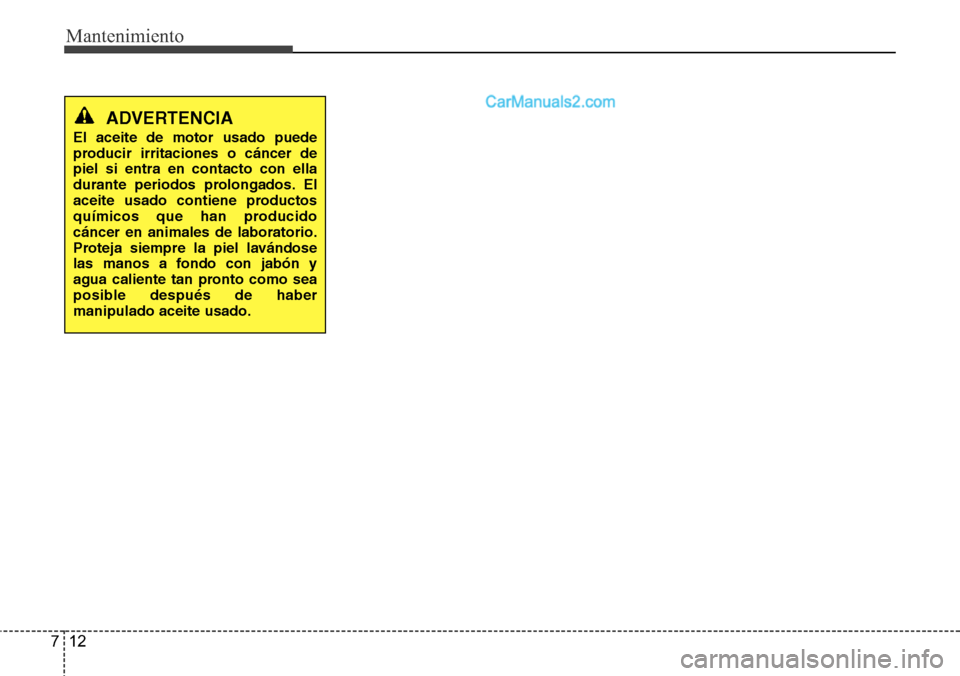

ADVERTENCIA
El aceite de motor usado puede
producir irritaciones o cáncer de
piel si entra en contacto con ella
durante periodos prolongados. El
aceite usado contiene productos
químicos que han producido
cáncer en animales de laboratorio.
Proteja siempre la piel lavándose
las manos a fondo con jabón y
agua caliente tan pronto como sea
posible después de haber
manipulado aceite usado.

713
Mantenimiento

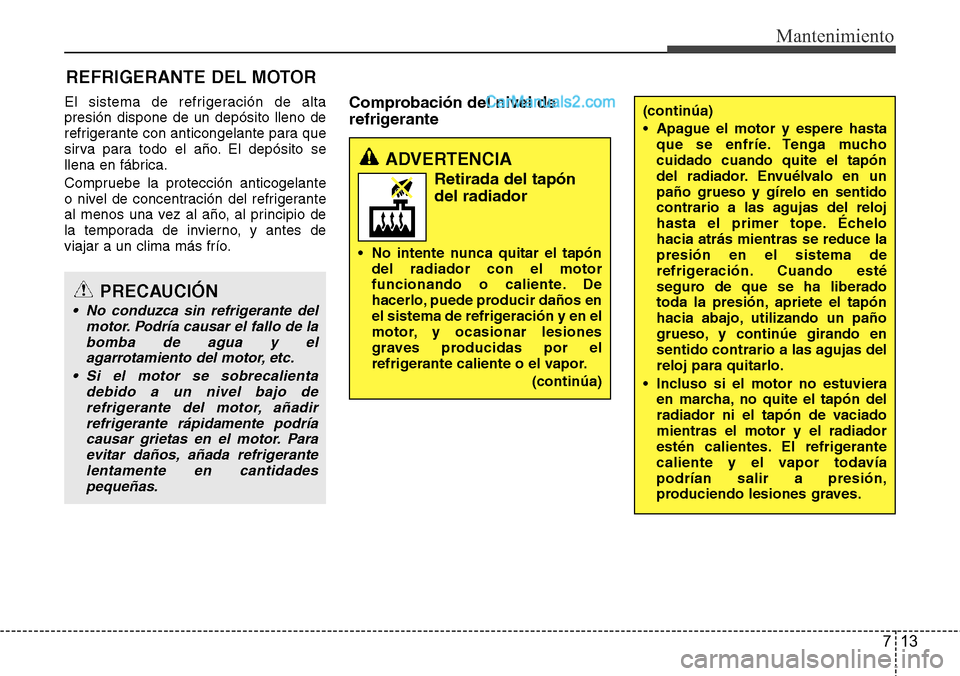

REFRIGERANTE DEL MOTOR
El sistema de refrigeración de alta
presión dispone de un depósito lleno de
refrigerante con anticongelante para que
sirva para todo el año. El depósito se
llena en fábrica.
Compruebe la protección anticogelante
o nivel de concentración del refrigerante
al menos una vez al año, al principio de
la temporada de invierno, y antes de
viajar a un clima más frío.Comprobación del nivel de
refrigerante (continúa)
• Apague el motor y espere hasta
que se enfríe. Tenga mucho
cuidado cuando quite el tapón
del radiador. Envuélvalo en un
paño grueso y gírelo en sentido
contrario a las agujas del reloj
hasta el primer tope. Échelo
hacia atrás mientras se reduce la
presión en el sistema de
refrigeración. Cuando esté
seguro de que se ha liberado
toda la presión, apriete el tapón
hacia abajo, utilizando un paño
grueso, y continúe girando en
sentido contrario a las agujas del
reloj para quitarlo.
• Incluso si el motor no estuviera
en marcha, no quite el tapón del
radiador ni el tapón de vaciado
mientras el motor y el radiador
estén calientes. El refrigerante
caliente y el vapor todavía
podrían salir a presión,
produciendo lesiones graves.
ADVERTENCIA
Retirada del tapón
del radiador
• No intente nunca quitar el tapón
del radiador con el motor
funcionando o caliente. De
hacerlo, puede producir daños en
el sistema de refrigeración y en el
motor, y ocasionar lesiones
graves producidas por el
refrigerante caliente o el vapor.
(continúa)
PRECAUCIÓN
• No conduzca sin refrigerante del
motor. Podría causar el fallo de la
bomba de agua y el
agarrotamiento del motor, etc.
• Si el motor se sobrecalienta
debido a un nivel bajo de
refrigerante del motor, añadir
refrigerante rápidamente podría
causar grietas en el motor. Para
evitar daños, añada refrigerante
lentamente en cantidades
pequeñas.

Mantenimiento
14 7
Compruebe el estado y las conexiones
de todos los manguitos de los sistemas
de refrigeración y calefacción. Sustituya
todos los que presenten abombamientos
y deterioro.
Debe rellenarse de refrigerante de modo
que el nivel quede entre las marcas F
(MAX) y L (MIN) del costado del
depósito, cuando el motor está frío.
Si el nivel de refrigerante es bajo, añada
suficiente agua destilada (desionizada).
Rellene hasta el nivel F (MAX), pero no
llene en exceso. Si necesita añadirlo
frecuentemente, recomendamos que
haga revisar el sistema de refrigeración
por un distribuidor HYUNDAI autorizado.
Refrigerante recomendado para el
motor
• Al añadir refrigerante, utilice sólo agua
desionaza para su vehículo y nunca
mezcle aguas duras con el refrigerante
llenado en la fábrica. Una mezcla
inadecuada para el refrigerante puede
ocasionar una avería grave o daños en
el motor.
• El motor del vehículo tiene
componentes de aluminio y hay que
protegerlos con un refrigerante de
etilenglicol para impedir la corrosión y
la congelación.
• NO UTILICE refrigerante con alcohol o
metanol, ni lo mezcle con el
refrigerante recomendado.
• No utilice disoluciones que contengan
más del 60% o menos del 35% de
anticongelante, puesto que reduciría la
eficacia de la disolución.
ODM073006
ADVERTENCIA
El motor eléctrico
(ventilador) está
controlado por la
temperatura del
refrigerante del motor,
la presión del refrigerante y la
velocidad del vehículo. A veces
puede accionarse con el motor
parado. Extreme las precauciones
al trabajar cerca de las palas del
ventilador para evitar lesionarse
por la rotación de las mismas. A
medida que se reduce la
temperatura del refrigerante del
motor, el motor eléctrico se
desconectará automáticamente.
Esta es una condición normal.

715
Mantenimiento

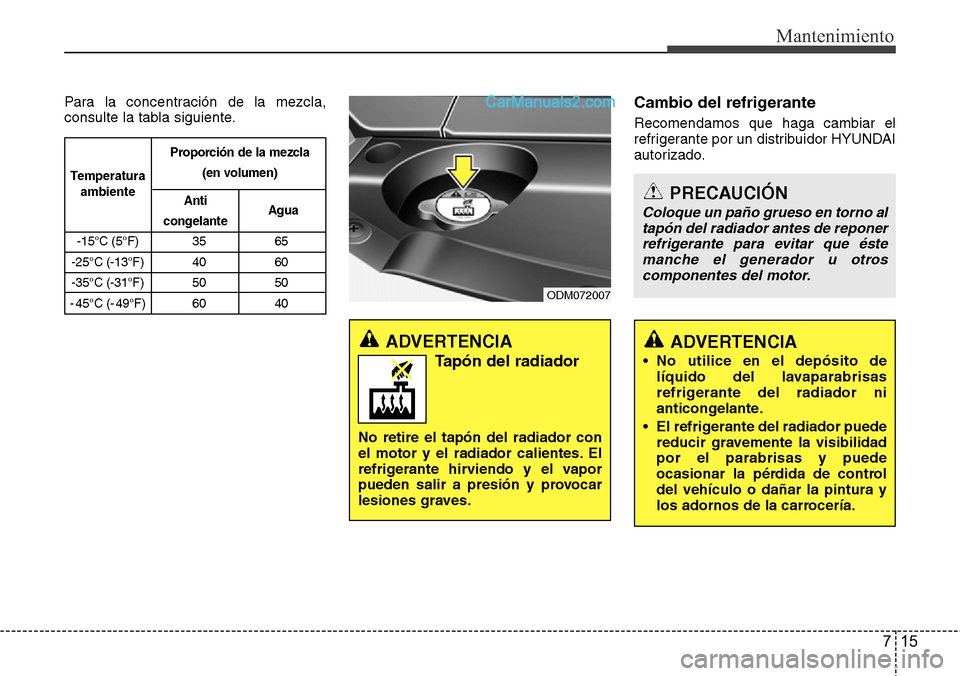

Para la concentración de la mezcla,
consulte la tabla siguiente.Cambio del refrigerante
Recomendamos que haga cambiar el
refrigerante por un distribuidor HYUNDAI
autorizado.
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
PRECAUCIÓN
Coloque un paño grueso en torno al
tapón del radiador antes de reponer
refrigerante para evitar que éste
manche el generador u otros
componentes del motor.
ADVERTENCIA
Tapón del radiador
No retire el tapón del radiador con
el motor y el radiador calientes. El
refrigerante hirviendo y el vapor
pueden salir a presión y provocar
lesiones graves.
ODM072007
-15°C (5°F) 35 65
-25°C (-13°F) 40 60
-35°C (-31°F) 50 50
- 45°C (- 49°F) 60 40
Temperatura
ambienteProporción de la mezcla
(en volumen)
Anti
congelanteAgua

Mantenimiento
16 7

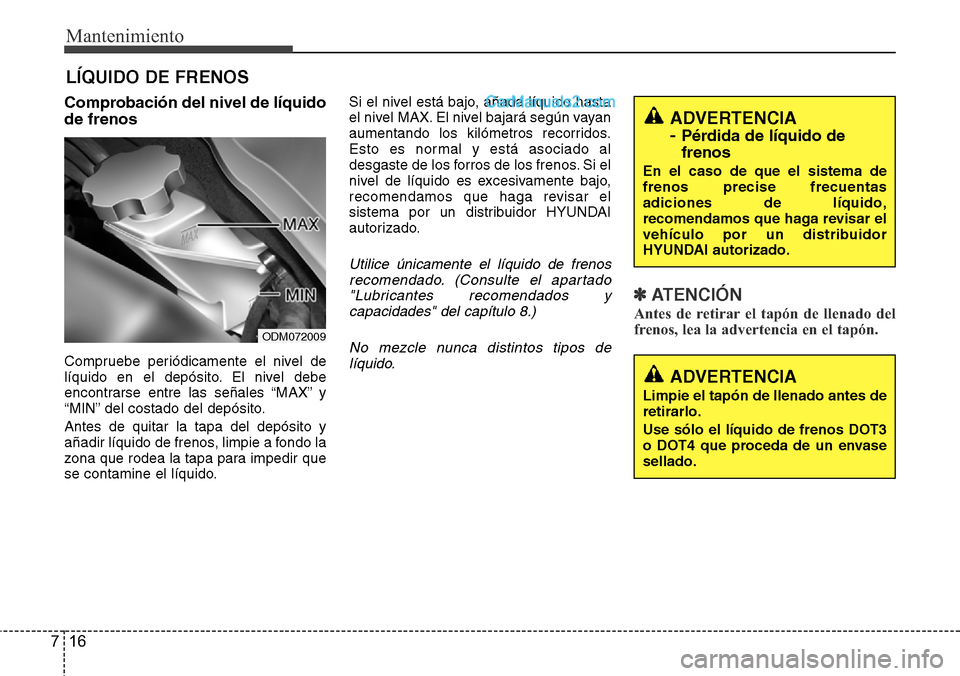

LÍQUIDO DE FRENOS
Comprobación del nivel de líquido
de frenos
Compruebe periódicamente el nivel de
líquido en el depósito. El nivel debe
encontrarse entre las señales “MAX” y
“MIN” del costado del depósito.
Antes de quitar la tapa del depósito y
añadir líquido de frenos, limpie a fondo la
zona que rodea la tapa para impedir que
se contamine el líquido.Si el nivel está bajo, añada líquido hasta
el nivel MAX. El nivel bajará según vayan
aumentando los kilómetros recorridos.
Esto es normal y está asociado al
desgaste de los forros de los frenos. Si el
nivel de líquido es excesivamente bajo,
recomendamos que haga revisar el
sistema por un distribuidor HYUNDAI
autorizado.
Utilice únicamente el líquido de frenos
recomendado. (Consulte el apartado
"Lubricantes recomendados y
capacidades" del capítulo 8.)
No mezcle nunca distintos tipos de
líquido.
✽ATENCIÓN
Antes de retirar el tapón de llenado del
frenos, lea la advertencia en el tapón.
ADVERTENCIA
-
Pérdida de líquido de
frenos
En el caso de que el sistema de
frenos precise frecuentas
adiciones de líquido,
recomendamos que haga revisar el
vehículo por un distribuidor
HYUNDAI autorizado.
ODM072009
ADVERTENCIA
Limpie el tapón de llenado antes de
retirarlo.
Use sólo el líquido de frenos DOT3
o DOT4 que proceda de un envase
sellado.

717
Mantenimiento

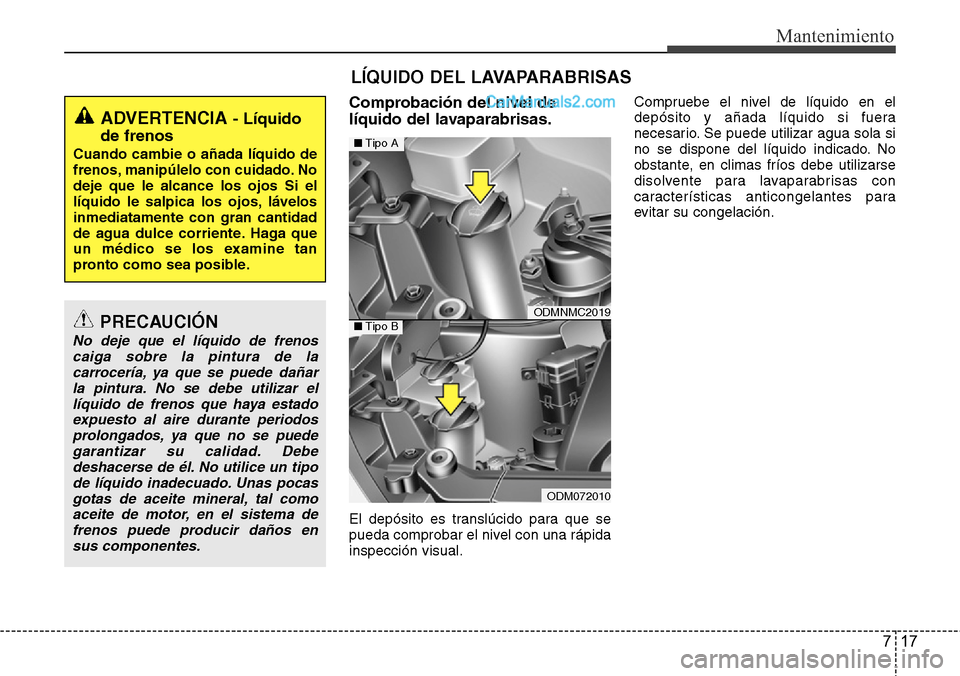

LÍQUIDO DEL LAVAPARABRISAS
Comprobación del nivel de
líquido del lavaparabrisas.
El depósito es translúcido para que se
pueda comprobar el nivel con una rápida
inspección visual.Compruebe el nivel de líquido en el
depósito y añada líquido si fuera
necesario. Se puede utilizar agua sola si
no se dispone del líquido indicado. No
obstante, en climas fríos debe utilizarse
disolvente para lavaparabrisas con
características anticongelantes para
evitar su congelación.
ODMNMC2019
ODM072010
■Tipo A
■Tipo B
ADVERTENCIA - Líquido
de frenos
Cuando cambie o añada líquido de
frenos, manipúlelo con cuidado. No
deje que le alcance los ojos Si el
líquido le salpica los ojos, lávelos
inmediatamente con gran cantidad
de agua dulce corriente. Haga que
un médico se los examine tan
pronto como sea posible.
PRECAUCIÓN
No deje que el líquido de frenos
caiga sobre la pintura de la
carrocería, ya que se puede dañar
la pintura. No se debe utilizar el
líquido de frenos que haya estado
expuesto al aire durante periodos
prolongados, ya que no se puede
garantizar su calidad. Debe
deshacerse de él. No utilice un tipo
de líquido inadecuado. Unas pocas
gotas de aceite mineral, tal como
aceite de motor, en el sistema de
frenos puede producir daños en
sus componentes.

Mantenimiento
18 7

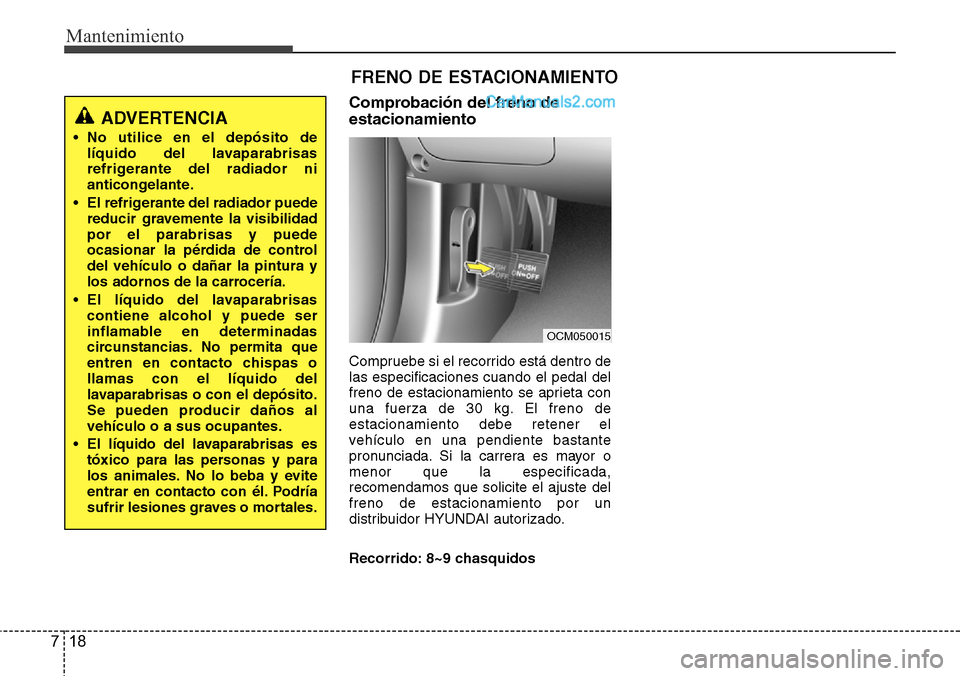

FRENO DE ESTACIONAMIENTO
Comprobación del freno de
estacionamiento
Compruebe si el recorrido está dentro de
las especificaciones cuando el pedal del
freno de estacionamiento se aprieta con
una fuerza de 30 kg. El freno de
estacionamiento debe retener el
vehículo en una pendiente bastante
pronunciada. Si la carrera es mayor o
menor que la especificada,
recomendamos que solicite el ajuste del
freno de estacionamiento por un
distribuidor HYUNDAI autorizado.
Recorrido: 8~9 chasquidos
OCM050015
ADVERTENCIA
• No utilice en el depósito de
líquido del lavaparabrisas
refrigerante del radiador ni
anticongelante.
• El refrigerante del radiador puede
reducir gravemente la visibilidad
por el parabrisas y puede
ocasionar la pérdida de control
del vehículo o dañar la pintura y
los adornos de la carrocería.
• El líquido del lavaparabrisas
contiene alcohol y puede ser
inflamable en determinadas
circunstancias. No permita que
entren en contacto chispas o
llamas con el líquido del
lavaparabrisas o con el depósito.
Se pueden producir daños al
vehículo o a sus ocupantes.
• El líquido del lavaparabrisas es
tóxico para las personas y para
los animales. No lo beba y evite
entrar en contacto con él. Podría
sufrir lesiones graves o mortales.

719
Mantenimiento
FILTRO DE COMBUSTIBLE (PARA DIESEL)
Purga del agua del filtro de
combustible
El filtro de combustible del motor diésel
desempeña un importante papel para
separar el agua del combustible y
acumularla en su parte inferior.
Si se acumula agua en el filtro de
combustible, la luz de aviso se enciende
cuando se coloca el contacto está en la
posición “ON”.
Si el testigo de advertencia se
ilumina, recomendamos que
haga drenar el agua y revisar
el sistema por un distribuidor
HYUNDAI autorizado.
Sustitución del cartucho del filtro
de combustible
✽ATENCI
