Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs

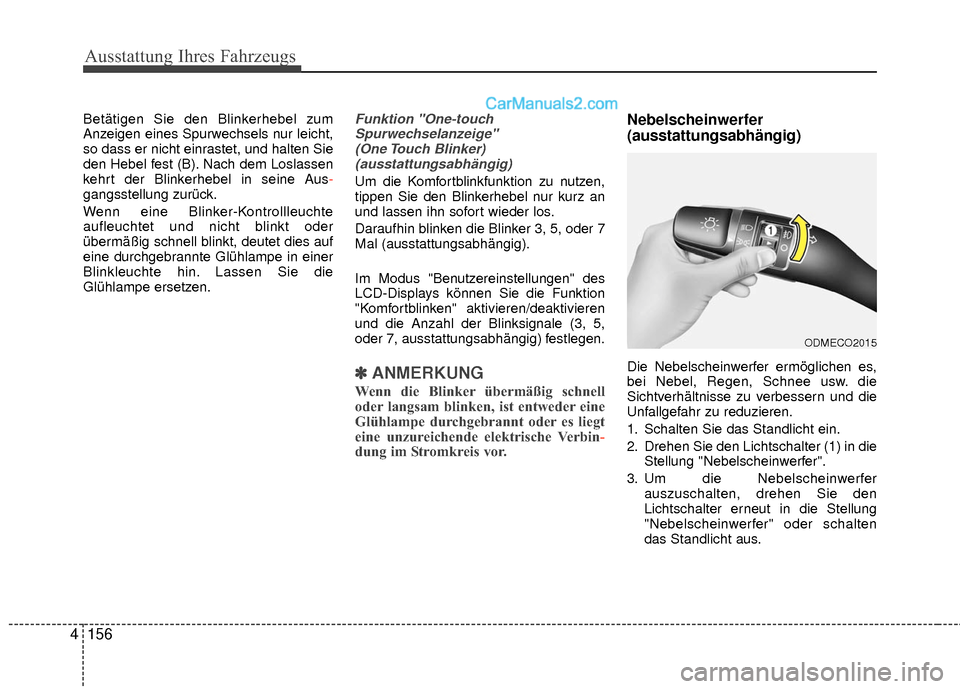

156
4
Betätigen Sie den Blinkerhebel zum
Anzeigen eines Spurwechsels nur leicht,
so dass er nicht einrastet, und halten Sie
den Hebel fest (B). Nach dem Loslassen
kehrt der Blinkerhebel in seine Aus -
gangsstellung zurück.
Wenn eine Blinker-Kontrollleuchte
aufleuchtet und nicht blinkt oder
übermäßig schnell blinkt, deutet dies auf
eine durchgebrannte Glühlampe in einer
Blinkleuchte hin. Lassen Sie die
Glühlampe ersetzen.Funktion "One-touch Spurwechselanzeige"(One Touch Blinker)(ausstattungsabhängig)
Um die Komfortblinkfunktion zu nutzen,
tippen Sie den Blinkerhebel nur kurz an
und lassen ihn sofort wieder los.
Daraufhin blinken die Blinker 3, 5, oder 7
Mal (ausstattungsabhängig).
Im Modus "Benutzereinstellungen" des
LCD-Displays können Sie die Funktion
"Komfortblinken" aktivieren/deaktivieren
und die Anzahl der Blinksignale (3, 5,
oder 7, ausstattungsabhängig) festlegen.
✽ ✽ ANMERKUNG
Wenn die Blinker übermäßig schnell
oder langsam blinken, ist entweder eine
Glühlampe durchgebrannt oder es liegt
eine unzureichende elektrische Verbin -
dung im Stromkreis vor.
Nebelscheinwerfer
(ausstattungsabhängig)
Die Nebelscheinwerfer ermöglichen es,
bei Nebel, Regen, Schnee usw. die
Sichtverhältnisse zu verbessern und die
Unfallgefahr zu reduzieren.
1. Schalten Sie das Standlicht ein.
2. Drehen Sie den Lichtschalter (1) in die
Stellung "Nebelscheinwerfer".
3. Um die Nebelscheinwerfer auszuschalten, drehen Sie den
Lichtschalter erneut in die Stellung
"Nebelscheinwerfer" oder schalten
das Standlicht aus.
ODMECO2015

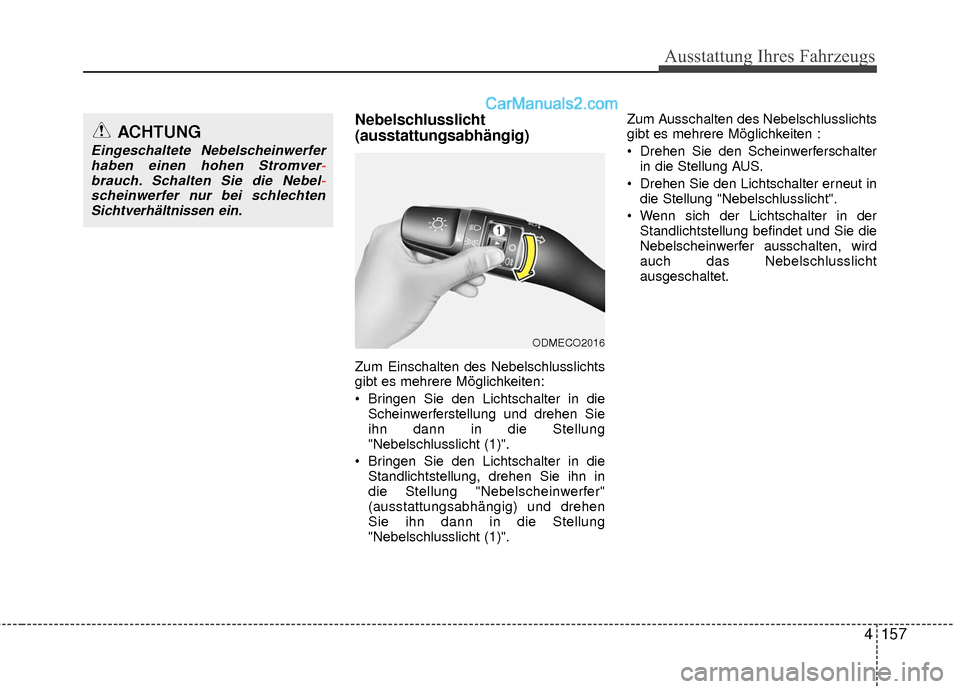

4157
Ausstattung Ihres Fahrzeugs
Nebelschlusslicht
(ausstattungsabhängig)
Zum Einschalten des Nebelschlusslichts
gibt es mehrere Möglichkeiten:
Bringen Sie den Lichtschalter in dieScheinwerferstellung und drehen Sie
ihn dann in die Stellung
"Nebelschlusslicht (1)".
Bringen Sie den Lichtschalter in die Standlichtstellung, drehen Sie ihn in
die Stellung "Nebelscheinwerfer"
(ausstattungsabhängig) und drehen
Sie ihn dann in die Stellung
"Nebelschlusslicht (1)". Zum Ausschalten des Nebelschlusslichts
gibt es mehrere Möglichkeiten :
Drehen Sie den Scheinwerferschalter
in die Stellung AUS.
Drehen Sie den Lichtschalter erneut in die Stellung "Nebelschlusslicht".
Wenn sich der Lichtschalter in der Standlichtstellung befindet und Sie die
Nebelscheinwerfer ausschalten, wird
auch das Nebelschlusslicht
ausgeschaltet.
ODMECO2016
ACHTUNG
Eingeschaltete Nebelscheinwerferhaben einen hohen Stromver -
brauch. Schalten Sie die Nebel -
scheinwerfer nur bei schlechten Sic
htverhältnissen ein.

Ausstattung Ihres Fahrzeugs

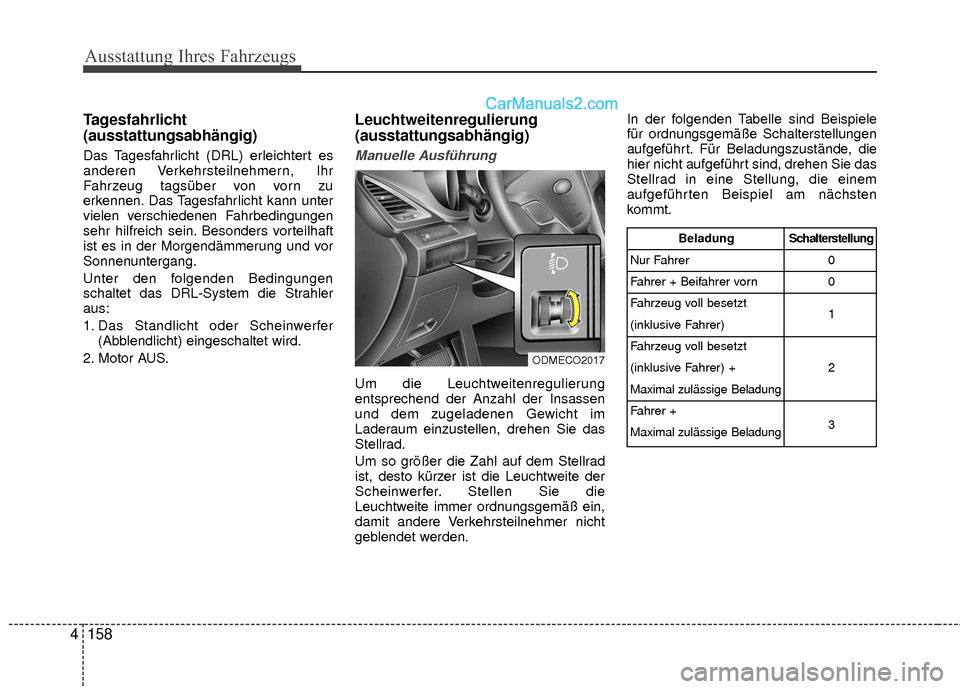

158
4
Tagesfahrlicht
(ausstattungsabhängig)
Das Tagesfahrlicht (DRL) erleichtert es
anderen Verkehrsteilnehmern, Ihr
Fahrzeug tagsüber von vorn zu
erkennen. Das Tagesfahrlicht kann unter
vielen verschiedenen Fahrbedingungen
sehr hilfreich sein. Besonders vorteilhaft
ist es in der Morgendämmerung und vor
Sonnenuntergang.
Unter den folgenden Bedingungen
schaltet das DRL-System die Strahler
aus:
1. Das Standlicht oder Scheinwerfer
(Abblendlicht) eingeschaltet wird.
2. Motor AUS.
Leuchtweitenregulierung
(ausstattungsabhängig)
Manuelle Ausführung
Um die Leuchtweitenregulierung
entsprechend der Anzahl der Insassen
und dem zugeladenen Gewicht im
Laderaum einzustellen, drehen Sie das
Stellrad.
Um so größer die Zahl auf dem Stellrad
ist, desto kürzer ist die Leuchtweite der
Scheinwerfer. Stellen Sie die
Leuchtweite immer ordnungsgemäß ein,
damit andere Verkehrsteilnehmer nicht
geblendet werden. In der folgenden Tabelle sind Beispiele
für ordnungsgemäße Schalterstellungen
aufgeführt. Für Beladungszustände, die
hier nicht aufgeführt sind, drehen Sie das
Stellrad in eine Stellung, die einem
aufgeführten Beispiel am nächsten
kommt.
Beladung
Nur Fahrer
Fahrer + Beifahrer vorn
Fahrzeug voll besetzt
(inklusive Fahrer)
Fahrzeug voll besetzt
(inklusive Fahrer) +
Maximal zulässige Beladung
Fahrer +
Maximal zulässige Beladung Schalterstellung
0
0
1
2
3
ODMECO2017

4159
Ausstattung Ihres Fahrzeugs

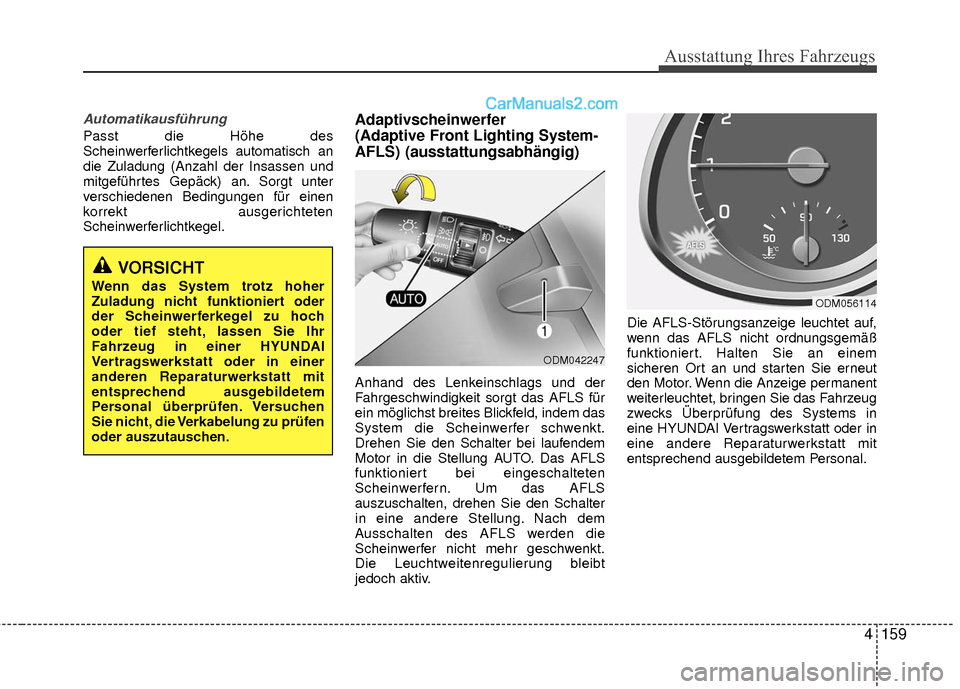

Automatikausführung
Passt die Höhe des
Scheinwerferlichtkegels automatisch an
die Zuladung (Anzahl der Insassen und
mitgeführtes Gepäck) an. Sorgt unter
verschiedenen Bedingungen für einen
korrekt ausgerichteten
Scheinwerferlichtkegel.
Adaptivscheinwerfer
(Adaptive Front Lighting System-
AFLS) (ausstattungsabhängig)
Anhand des Lenkeinschlags und der
Fahrgeschwindigkeit sorgt das AFLS für
ein möglichst breites Blickfeld, indem das
System die Scheinwerfer schwenkt.
Drehen Sie den Schalter bei laufendem
Motor in die Stellung AUTO. Das AFLS
funktioniert bei eingeschalteten
Scheinwerfern. Um das AFLS
auszuschalten, drehen Sie den Schalter
in eine andere Stellung. Nach dem
Ausschalten des AFLS werden die
Scheinwerfer nicht mehr geschwenkt.
Die Leuchtweitenregulierung bleibt
jedoch aktiv.Die AFLS-Störungsanzeige leuchtet auf,
wenn das AFLS nicht ordnungsgemäß
funktioniert. Halten Sie an einem
sicheren Ort an und starten Sie erneut
den Motor. Wenn die Anzeige permanent
weiterleuchtet, bringen Sie das Fahrzeug
zwecks Überprüfung des Systems in
eine HYUNDAI Vertragswerkstatt oder in
eine andere Reparaturwerkstatt mit
entsprechend ausgebildetem Personal.
ODM042247
VORSICHT
Wenn das System trotz hoher
Zuladung nicht funktioniert oder
der Scheinwerferkegel zu hoch
oder tief steht, lassen Sie Ihr
Fahrzeug in einer HYUNDAI
Vertragswerkstatt oder in einer
anderen Reparaturwerkstatt mit
entsprechend ausgebildetem
Personal überprüfen. Versuchen
Sie nicht, die Verkabelung zu prüfen
oder auszutauschen.
ODM056114

Ausstattung Ihres Fahrzeugs

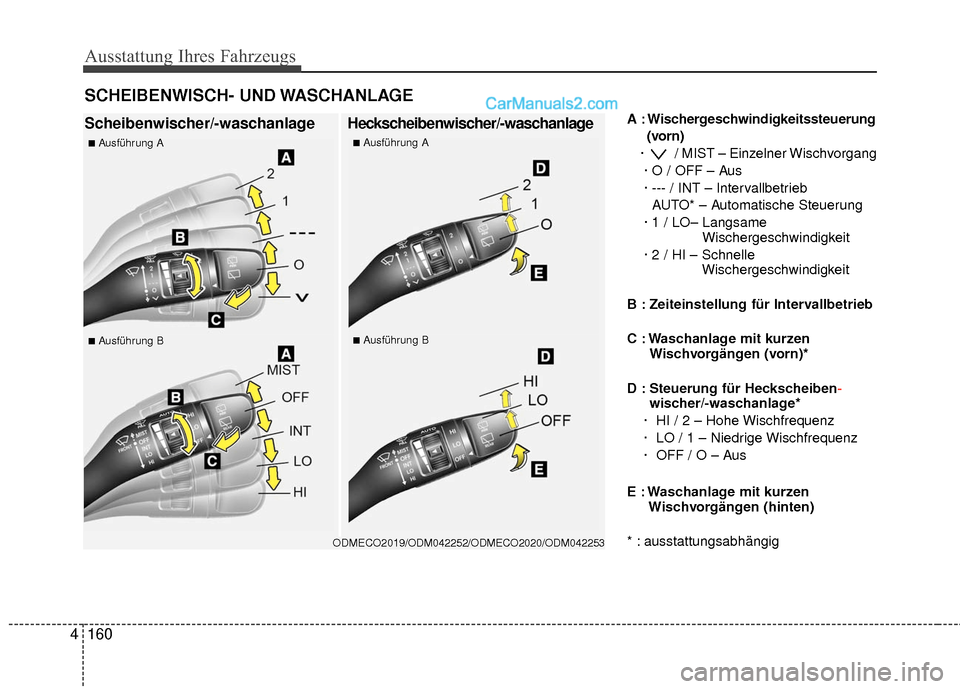

160
4
A : Wischergeschwindigkeitssteuerung
(vorn)
· / MIST – Einzelner Wischvorgang · O / OFF – Aus
· --- / INT – Intervallbetrieb AUTO* – Automatische Steuerung
· 1 / LO– Langsame Wischergeschwindigkeit
· 2 / HI – Schnelle Wischergeschwindigkeit
B : Zeiteinstellung für Intervallbetrieb
C : Waschanlage mit kurzen Wischvorgängen (vorn)*
D : Steuerung für Heckscheiben -
wischer/-waschanlage*
· HI / 2 – Hohe Wischfrequenz
· LO / 1 – Niedrige Wischfrequenz
· OFF / O – Aus
E : Waschanlage mit kurzen Wischvorgängen (hinten)
* : ausstattungsabhängig
SCHEIBENWISCH- UND WASCHANLAGE
Scheibenwischer/-waschanlage
ODMECO2019/ODM042252/ODMECO2020/ODM042253
■Ausführung A■Ausführung A
■Ausführung B■Ausführung B
Heckscheibenwischer/-waschanlage

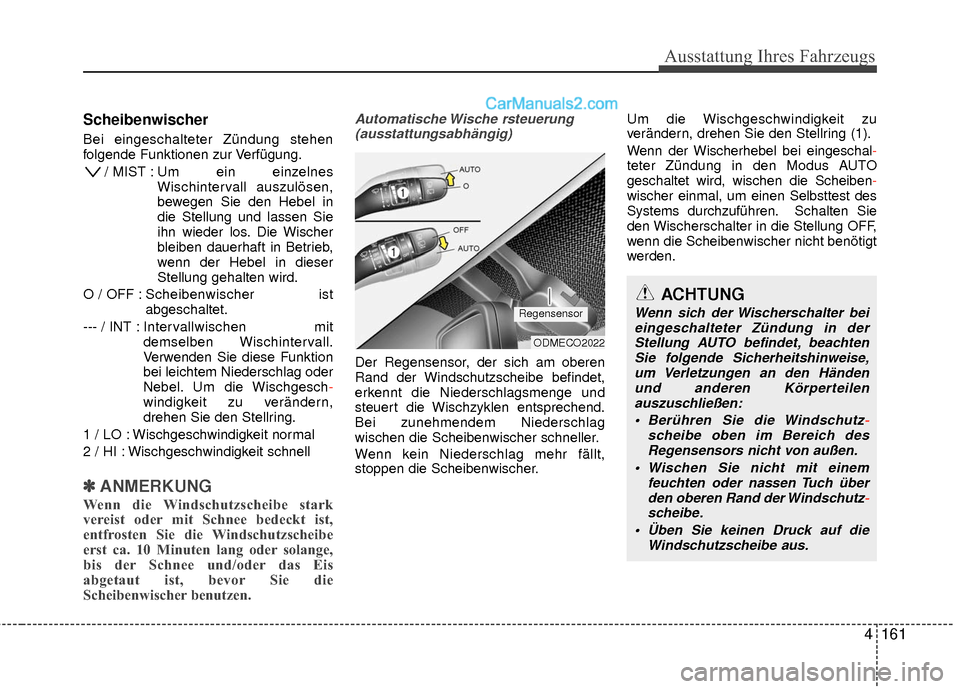

4161
Ausstattung Ihres Fahrzeugs
Scheibenwischer
Bei eingeschalteter Zündung stehen
folgende Funktionen zur Verfügung./ MIST : Um ein einzelnes
Wischintervall auszulösen,
bewegen Sie den Hebel in
die Stellung und lassen Sie
ihn wieder los. Die Wischer
bleiben dauerhaft in Betrieb,
wenn der Hebel in dieser
Stellung gehalten wird.
O / OFF : Scheibenwischer ist
abgeschaltet.
--- / INT : Inter v allwischen mit
demselben Wischintervall.
Verwenden Sie diese Funktion
bei leichtem Niederschlag oder
Nebel. Um die Wischgesch -
windigkeit zu verändern,
drehen Sie den Stellring.
1 / LO : Wischgeschwindigkeit normal
2 / HI : Wischgeschwindigkeit schnell
✽ ✽ ANMERKUNG
Wenn die Windschutzscheibe stark
vereist oder mit Schnee bedeckt ist,
entfrosten Sie die Windschutzscheibe
erst ca. 10 Minuten lang oder solange,
bis der Schnee und/oder das Eis
abgetaut ist, bevor Sie die
Scheibenwischer benutzen.
Automatische Wische rsteuerung
(ausstattungsabhängig)
Der Regensensor, der sich am oberen
Rand der Windschutzscheibe befindet,
erkennt die Niederschlagsmenge und
steuert die Wischzyklen entsprechend.
Bei zunehmendem Niederschlag
wischen die Scheibenwischer schneller.
Wenn kein Niederschlag mehr fällt,
stoppen die Scheibenwischer. Um die Wischgeschwindigkeit zu
verändern, drehen Sie den Stellring (1).
Wenn der Wischerhebel bei eingeschal
-
teter Zündung in den Modus AUTO
geschaltet wird, wischen die Scheiben -
wischer einmal, um einen Selbsttest des
Systems durchzuführen. Schalten Sie
den Wischerschalter in die Stellung OFF,
wenn die Scheibenwischer nicht benötigt
werden.
ODMECO2022
Regensensor
ACHTUNG
Wenn sich der Wischerschalter bei eingeschalteter Zündung in der Stellung AUTO befindet, beachtenSie folgende Sicherheitshinweise, um Verletzungen an den Händenund anderen Körperteilenauszuschließen:
Berühren Sie die Windschutz -
scheibe oben im Bereich des Reg
ensensors nicht von außen.
Wischen Sie nicht mit einem feuchten oder nassen Tuch überden oberen Rand der Windschutz -
scheibe.

Üben Sie keinen Druck auf dieWindschutzscheibe aus.

Ausstattung Ihres Fahrzeugs
162
4
Scheibenwaschanlage vorn
(ausstattungsabhängig)
Ziehen Sie den Wischerhebel in der
Schalterstellung OFF leicht nach hinten,
um Waschwasser auf die Windschutz-
scheibe zu sprühen und um die
Scheibenwischer 1-3 Mal wischen zu
lassen. Verwenden Sie diese Funktion, wenn die
Windschutzscheibe verschmutzt ist.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
Wenn sich die Waschanlage nicht
bedienen lasst, prüfen Sie den
Waschwasservorrat.
Wenn der Flüssigkeitsstand unzurei
-
chend ist, füllen Sie geeignete
Reinigungsflüssigkeit in den
Vorratsbehälter ein.
Der Einfüllstutzen des Vorratsbehälters
befindet sich vorn auf der Beifahrerseite
im Motorraum.
ACHTUNG
Schalten Sie den Wischerschalter vor einer Wagenwäsche in dieStellung OFF, um die automatischeWischersteuerung zu deaktivierenWenn sich der Schalter während einer Wagenwäsche in der StellungAUTO befindet, könnten sich dieWischer einschalten und beschä -
digt werden.
Bauen Sie nic
ht die Sensorabde -
ckung am oberen Windschutz- scheibenrand auf der Beifahrerseite ab.
Es könnten Schäden an
Systemkomponenten auftreten, die evtl. nicht von der Fahrzeuggarantie abgedeckt sind.
Wenn Sie den Motor im Winteranlassen, schalten Sie den Wischerschalter in die StellungOFF. Andernfalls könnten sich dieWischer einschalten und Eis könntedie Wischerblätter beschädigen.Entfernen Sie immer erst denSchnee und das Eis und entfrostenSie die Windschutzscheibe gründ -
lich, bevor Sie die Scheibenwischer einsc
halten.
ODMECO2021
ODM042257
■Ausführung A
■Ausführung B

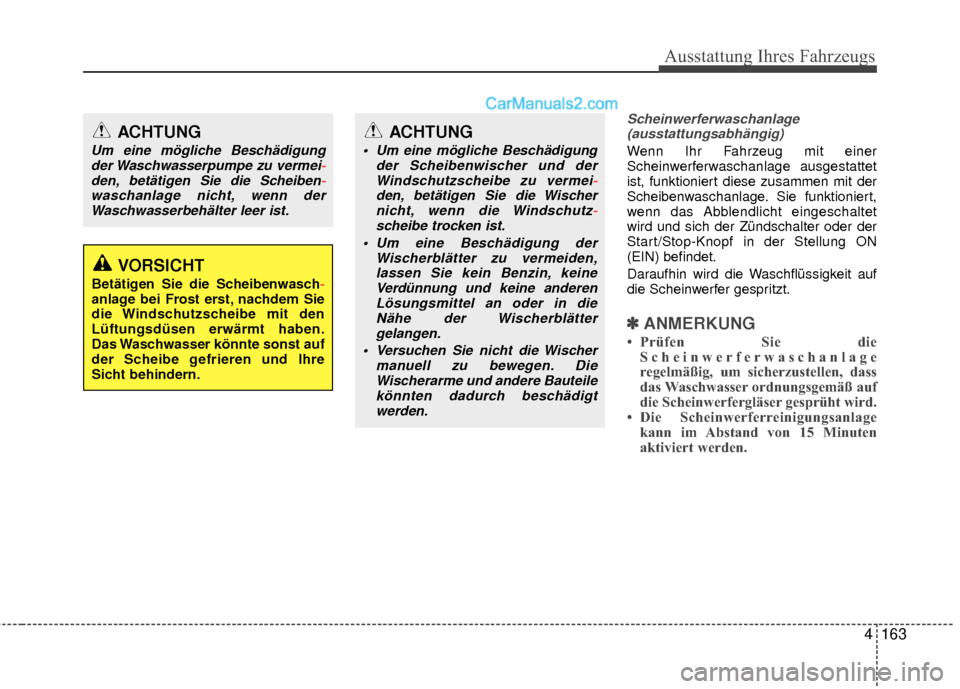

4163
Ausstattung Ihres Fahrzeugs
Scheinwerferwaschanlage(ausstattungsabhängig)
Wenn Ihr Fahrzeug mit einer
Scheinwerferwaschanlage ausgestattet
ist, funktioniert diese zusammen mit der
Scheibenwaschanlage. Sie funktioniert,
wenn das Abblendlicht eingeschaltet
wird und sich der Zündschalter oder der
Start/Stop-Knopf in der Stellung ON
(EIN) befindet.
Daraufhin wird die Waschflüssigkeit auf
die Scheinwerfer gespritzt.
✽ ✽ ANMERKUNG
• Prüfen Sie die
Scheinwerferwaschanlage
regelmäßig, um sicherzustellen, dass
das Waschwasser ordnungsgemäß auf
die Scheinwerfergläser gesprüht wird.
• Die Scheinwerferreinigungsanlage kann im Abstand von 15 Minuten
aktiviert werden.
ACHTUNG
Um eine mögliche Beschädigung
der Scheibenwischer und derWindschutzscheibe zu vermei-den, betätigen Sie die Wischernic
ht, wenn die Windschutz -
scheibe trocken ist.

Um eine Beschädigung derWischerblätter zu vermeiden, lassen Sie kein Benzin, keineVerdünnung und keine anderenLösungsmittel an oder in dieNähe der Wischerblättergelangen.
Versuchen Sie nicht die Wischer manuell zu bewegen. DieWischerarme und andere Bauteilekönnten dadurch beschädigtwerden.
ACHTUNG
Um eine mögliche Beschädigung der Waschwasserpumpe zu vermei-den, betätigen Sie die Scheiben -
waschanlage nicht, wenn der W
aschwasserbehälter leer ist.
VORSICHT
Betätigen Sie die Scheibenwasch -
anlage bei Frost erst, nachdem Sie
die Windschutzscheibe mit den
Lüftungsdüsen erwärmt haben.
Das Waschwasser könnte sonst auf
der Scheibe gefrieren und Ihre
Sicht behindern.

Ausstattung Ihres Fahrzeugs
164
4

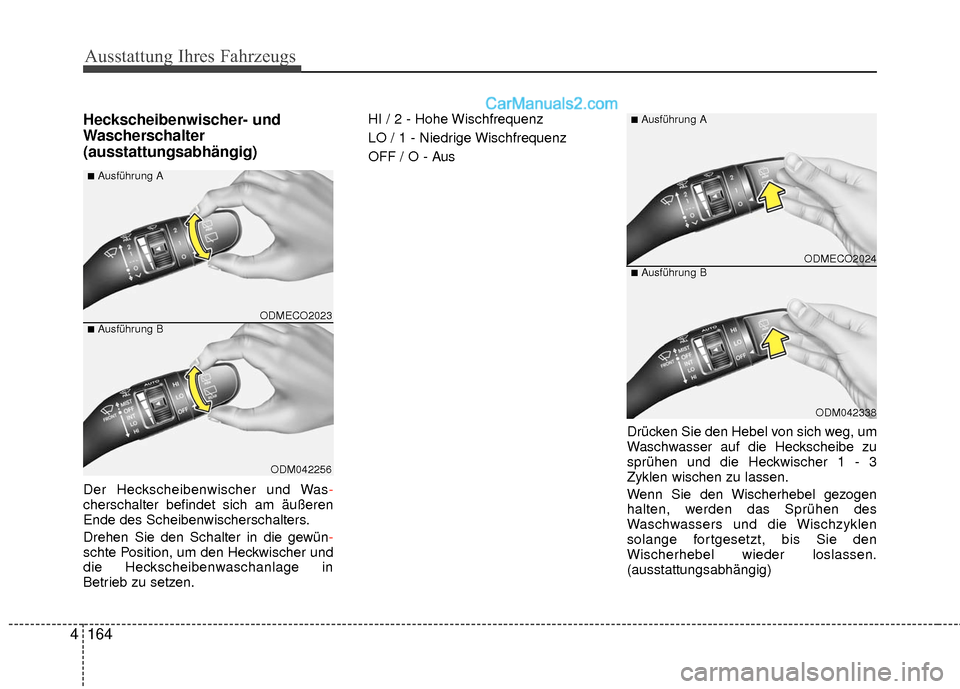

Heckscheibenwischer- und
Wascherschalter
(ausstattungsabhängig)
Der Heckscheibenwischer und Was -
cherschalter befindet sich am äußeren
Ende des Scheibenwischerschalters.
Drehen Sie den Schalter in die gewün-
schte Position, um den Heckwischer und
die Heckscheibenwaschanlage in
Betrieb zu setzen. HI / 2 - Hohe Wischfrequenz
LO / 1 - Niedrige Wischfrequenz
OFF / O - Aus
Drücken Sie den Hebel von sich weg, um
Waschwasser auf die Heckscheibe zu
sprühen und die Heckwischer 1 - 3
Zyklen wischen zu lassen.
Wenn Sie den Wischerhebel gezogen
halten, werden das Sprühen des
Waschwassers und die Wischzyklen
solange fortgesetzt, bis Sie den
Wischerhebel wieder loslassen.
(ausstattungsabhängig)
ODMECO2023
■Ausführung A
■Ausführung B
ODMECO2024
ODM042338
■Ausführung A
■Ausführung B
ODM042256

4165
Ausstattung Ihres Fahrzeugs

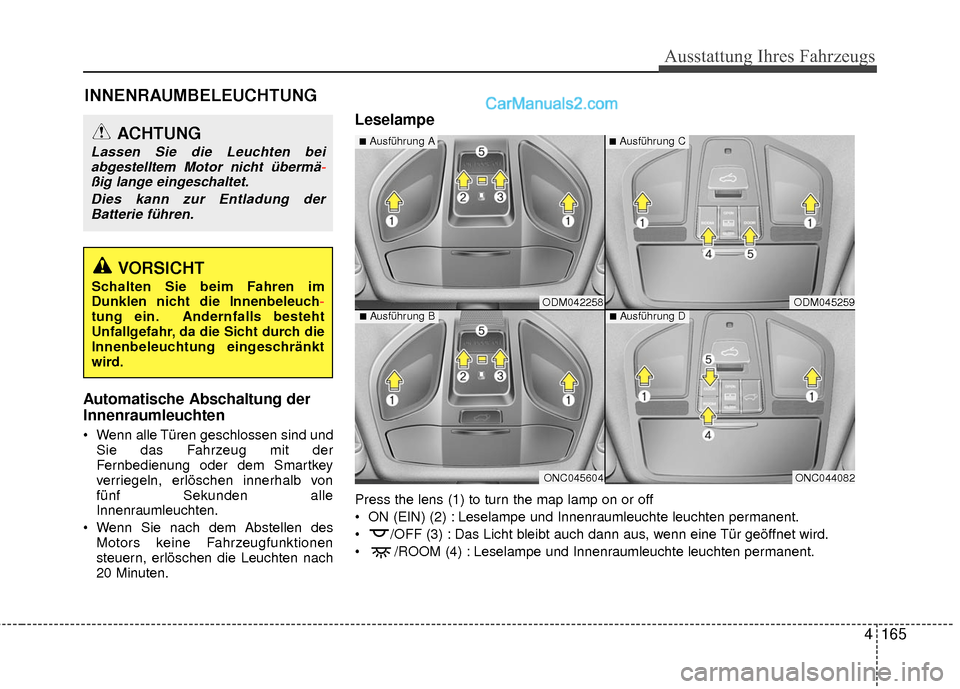

INNENRAUMBELEUCHTUNG
Automatische Abschaltung der
Innenraumleuchten
Wenn alle Türen geschlossen sind undSie das Fahrzeug mit der
Fernbedienung oder dem Smartkey
verriegeln, erlöschen innerhalb von
fünf Sekunden alle
Innenraumleuchten.
Wenn Sie nach dem Abstellen des Motors keine Fahrzeugfunktionen
steuern, erlöschen die Leuchten nach
20 Minuten.
LeselampeACHTUNG
Lassen Sie die Leuchten beiabgestelltem Motor nicht übermä -
ßig lange eingeschaltet.
Dies kann zur Entladung derBatterie führen.
VORSICHT
Schalten Sie beim Fahren im
Dunklen nicht die Innenbeleuch-
tung ein. Andernfalls besteht
Unfallg
efahr, da die Sicht durch die
Innenbeleuchtung eingeschränkt
wird.ODM042258
ONC045604
■Ausführung A
■Ausführung BODM045259
ONC044082
■Ausführung C
■Ausführung D
Press the lens (1) to turn the map lamp on or off
ON (EIN) (2) : Leselampe und Innenraumleuchte leuchten permanent.
/OFF (3) : Das Licht bleibt auch dann aus, wenn eine Tür geöffnet wird.
/ROOM (4) : Leselampe und Innenraumleuchte leuchten permanent.
