Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

Ausstattung Ihres Fahrzeugs
116
4

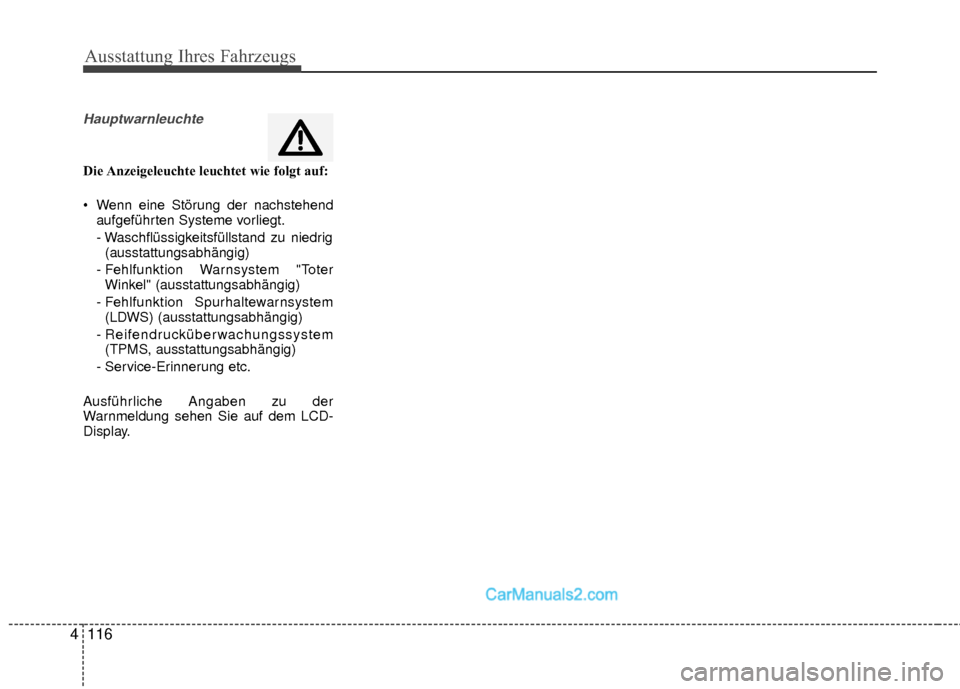

Hauptwarnleuchte
Die Anzeigeleuchte leuchtet wie folgt auf:
Wenn eine Störung der nachstehend
aufgeführten Systeme vorliegt.
- Waschflüssigkeitsfüllstand zu niedrig(ausstattungsabhängig)
- Fehlfunktion Warnsystem "Toter Winkel" (ausstattungsabhängig)
- Fehlfunktion Spurhaltewarnsystem (LDWS) (ausstattungsabhängig)
- Reifendrucküberwachungssystem (TPMS, ausstattungsabhängig)
- Service-Erinnerung etc.
Ausführliche Angaben zu der
Warnmeldung sehen Sie auf dem LCD-
Display.

4117
Ausstattung Ihres Fahrzeugs

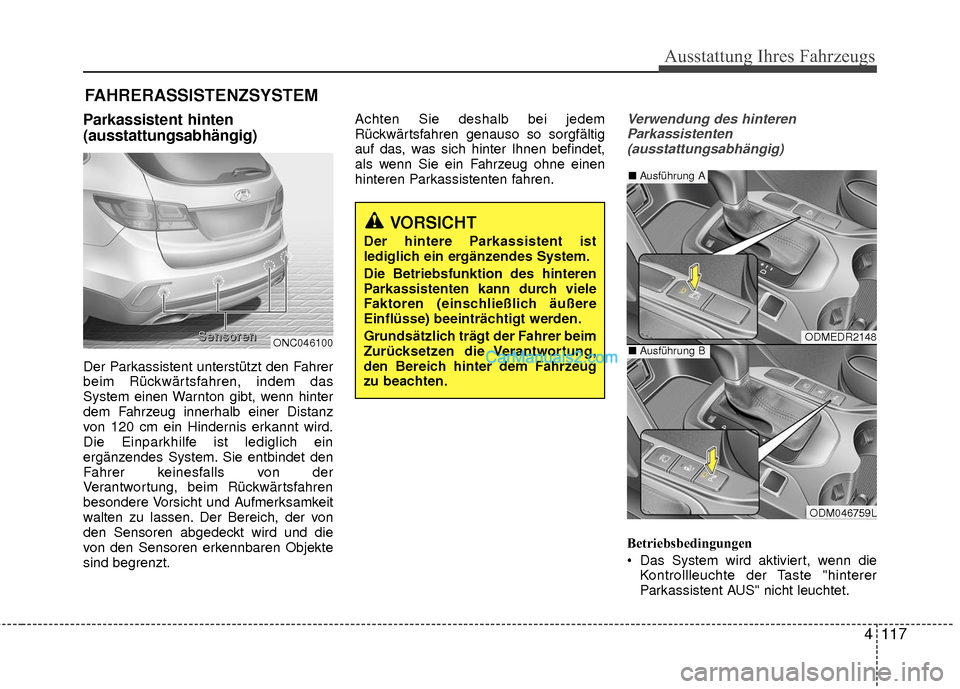

Parkassistent hinten
(ausstattungsabhängig)
Der Parkassistent unterstützt den Fahrer
beim Rückwärtsfahren, indem das
System einen Warnton gibt, wenn hinter
dem Fahrzeug innerhalb einer Distanz
von 120 cm ein Hindernis erkannt wird.
Die Einparkhilfe ist lediglich ein
ergänzendes System. Sie entbindet den
Fahrer keinesfalls von der
Verantwortung, beim Rückwärtsfahren
besondere Vorsicht und Aufmerksamkeit
walten zu lassen. Der Bereich, der von
den Sensoren abgedeckt wird und die
von den Sensoren erkennbaren Objekte
sind begrenzt.Achten Sie deshalb bei jedem
Rückwärtsfahren genauso so sorgfältig
auf das, was sich hinter Ihnen befindet,
als wenn Sie ein Fahrzeug ohne einen
hinteren Parkassistenten fahren.
Verwendung des hinteren
Parkassistenten (ausstattungsabhängig)
Betriebsbedingungen
Das System wird aktiviert, wenn die Kontrollleuchte der Taste "hinterer
Parkassistent AUS" nicht leuchtet.
FAHRERASSISTENZSYSTEM
VORSICHT
Der hintere Parkassistent ist
lediglich ein ergänzendes System.
Die Betriebsfunktion des hinteren
Parkassistenten kann durch viele
Faktoren (einschließlich äußere
Einflüsse) beeinträchtigt werden.
Grundsätzlich trägt der Fahrer beim
Zurücksetzen die Verantwortung,
den Bereich hinter dem Fahrzeug
zu beachten.
ONC046100S
S
S
S
e
e
e
e
n
n
n
n
s
s
s
s
o
o
o
o
r
r
r
r
e
e
e
e
n
n
n
nODMEDR2148
ODM046759L
■
Ausführung A
■Ausführung B

Ausstattung Ihres Fahrzeugs
118
4

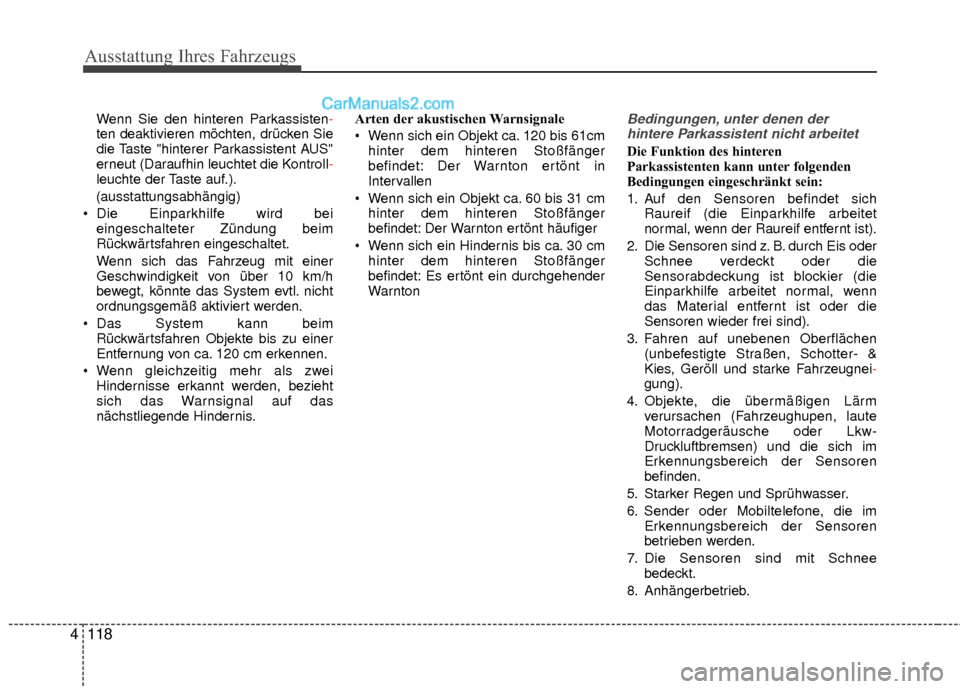

Wenn Sie den hinteren Parkassisten-
ten deaktivieren möchten, drücken Sie
die Taste "hinterer Parkassistent AUS"
erneut (Daraufhin leuchtet die Kontroll -
leuchte der Taste auf.).
(ausstattungsabhängig)
Die Einparkhilfe wird bei eingeschalteter Zündung beim
Rückwärtsfahren eingeschaltet.
Wenn sich das Fahrzeug mit einer
Geschwindigkeit von über 10 km/h
bewegt, könnte das System evtl. nicht
ordnungsgemäß aktiviert werden.
Das System kann beim Rückwärtsfahren Objekte bis zu einer
Entfernung von ca. 120 cm erkennen.
Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das
nächstliegende Hindernis. Arten der akustischen Warnsignale
Wenn sich ein Objekt ca. 120 bis 61cm
hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt in
Intervallen
Wenn sich ein Objekt ca. 60 bis 31 cm hinter dem hinteren Stoßfänger
befindet: Der Warnton ertönt häufiger
Wenn sich ein Hindernis bis ca. 30 cm hinter dem hinteren Stoßfänger
befindet: Es ertönt ein durchgehender
WarntonBedingungen, unter denen derhintere Parkassistent nicht arbeitet
Die Funktion des hinteren
Parkassistenten kann unter folgenden
Bedingungen eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif (die Einparkhilfe arbeitet
normal, wenn der Raureif entfernt ist).
2. Die Sensoren sind z. B. durch Eis oder Schnee verdeckt oder die
Sensorabdeckung ist blockier (die
Einparkhilfe arbeitet normal, wenn
das Material entfernt ist oder die
Sensoren wieder frei sind).
3. Fahren auf unebenen Oberflächen (unbefestigte Straßen, Schotter- &
Kies, Geröll und starke Fahrzeugnei-
gung).
4. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorradgeräusche oder Lkw-
Druckluftbremsen) und die sich im
Erkennungsbereich der Sensoren
befinden.
5. Starker Regen und Sprühwasser.
6. Sender oder Mobiltelefone, die im Erkennungsbereich der Sensoren
betrieben werden.
7. Die Sensoren sind mit Schnee bedeckt.
8. Anhängerbetrieb.

4119
Ausstattung Ihres Fahrzeugs

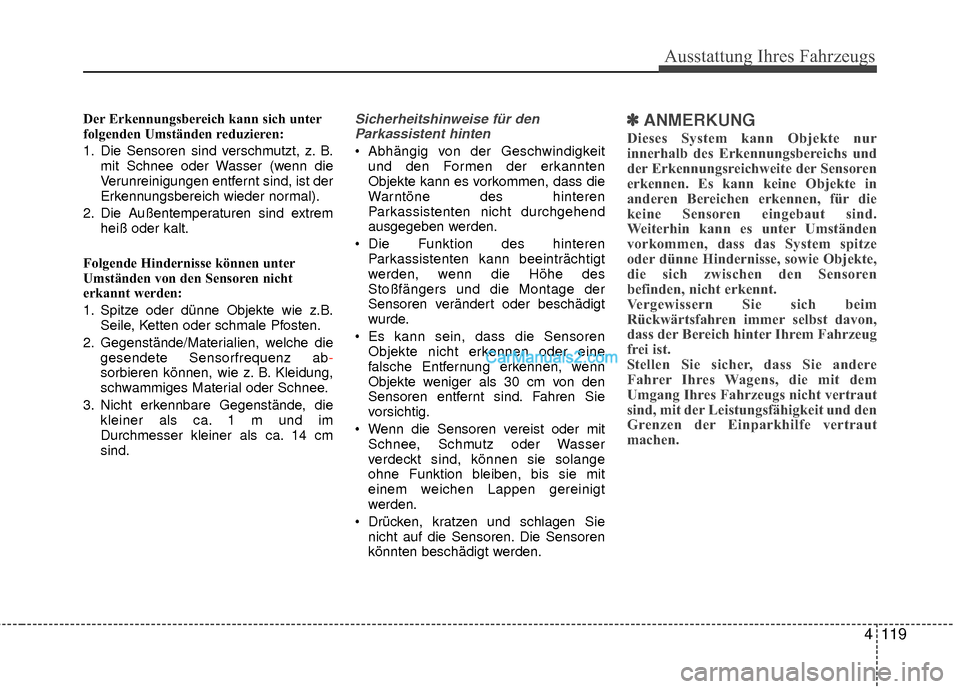

Der Erkennungsbereich kann sich unter
folgenden Umständen reduzieren:
1. Die Sensoren sind verschmutzt, z. B.mit Schnee oder Wasser (wenn die
Verunreinigungen entfernt sind, ist der
Erkennungsbereich wieder normal).
2. Die Außentemperaturen sind extrem heiß oder kalt.
Folgende Hindernisse können unter
Umständen von den Sensoren nicht
erkannt werden:
1. Spitze oder dünne Objekte wie z.B. Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Materialien, welche die gesendete Sensorfrequenz ab -
sorbieren können, wie z. B. Kleidung,
schwammiges Material oder Schnee.
3. Nicht erkennbare Gegenstände, die kleiner als ca. 1 m und im
Durchmesser kleiner als ca. 14 cm
sind.Sicherheitshinweise für denParkassistent hinten
Abhängig von der Geschwindigkeit und den Formen der erkannten
Objekte kann es vorkommen, dass die
Warntöne des hinteren
Parkassistenten nicht durchgehend
ausgegeben werden.
Die Funktion des hinteren Parkassistenten kann beeinträchtigt
werden, wenn die Höhe des
Stoßfängers und die Montage der
Sensoren verändert oder beschädigt
wurde.
Es kann sein, dass die Sensoren Objekte nicht erkennen oder eine
falsche Entfernung erkennen, wenn
Objekte weniger als 30 cm von den
Sensoren entfernt sind. Fahren Sie
vorsichtig.
Wenn die Sensoren vereist oder mit Schnee, Schmutz oder Wasser
verdeckt sind, können sie solange
ohne Funktion bleiben, bis sie mit
einem weichen Lappen gereinigt
werden.
Drücken, kratzen und schlagen Sie nicht auf die Sensoren. Die Sensoren
könnten beschädigt werden.
✽ ✽ ANMERKUNG
Dieses System kann Objekte nur
innerhalb des Erkennungsbereichs und
der Erkennungsreichweite der Sensoren
erkennen. Es kann keine Objekte in
anderen Bereichen erkennen, für die
keine Sensoren eingebaut sind.
Weiterhin kann es unter Umständen
vorkommen, dass das System spitze
oder dünne Hindernisse, sowie Objekte,
die sich zwischen den Sensoren
befinden, nicht erkennt.
Vergewissern Sie sich beim
Rückwärtsfahren immer selbst davon,
dass der Bereich hinter Ihrem Fahrzeug
frei ist.
Stellen Sie sicher, dass Sie andere
Fahrer Ihres Wagens, die mit dem
Umgang Ihres Fahrzeugs nicht vertraut
sind, mit der Leistungsfähigkeit und den
Grenzen der Einparkhilfe vertraut
machen.

Ausstattung Ihres Fahrzeugs
120
4

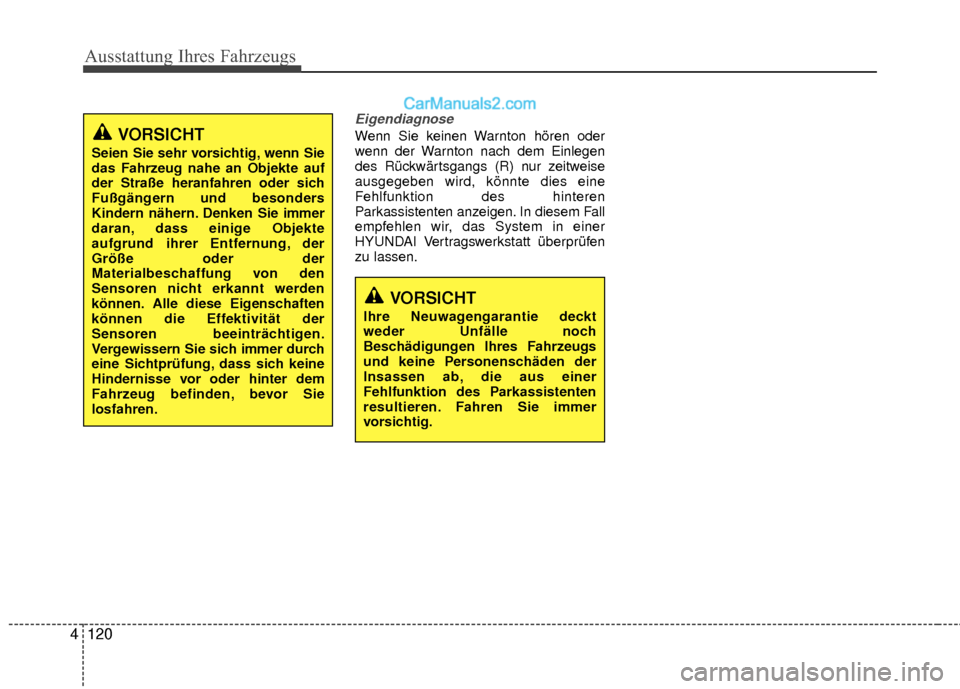

Eigendiagnose
Wenn Sie keinen Warnton hören oder
wenn der Warnton nach dem Einlegen
des Rückwärtsgangs (R) nur zeitweise
ausgegeben wird, könnte dies eine
Fehlfunktion des hinteren
Parkassistenten anzeigen. In diesem Fall
empfehlen wir, das System in einer
HYUNDAI Vertragswerkstatt überprüfen
zu lassen.VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
das Fahrzeug nahe an Objekte auf
der Straße heranfahren oder sich
Fußgängern und besonders
Kindern nähern. Denken Sie immer
daran, dass einige Objekte
aufgrund ihrer Entfernung, der
Größe oder der
Materialbeschaffung von den
Sensoren nicht erkannt werden
können. Alle diese Eigenschaften
können die Effektivität der
Sensoren beeinträchtigen.
Vergewissern Sie sich immer durch
eine Sichtprüfung, dass sich keine
Hindernisse vor oder hinter dem
Fahrzeug befinden, bevor Sie
losfahren.
VORSICHT
Ihre Neuwagengarantie deckt
weder Unfälle noch
Beschädigungen Ihres Fahrzeugs
und keine Personenschäden der
Insassen ab, die aus einer
Fehlfunktion des Parkassistenten
resultieren. Fahren Sie immer
vorsichtig.

4121
Ausstattung Ihres Fahrzeugs

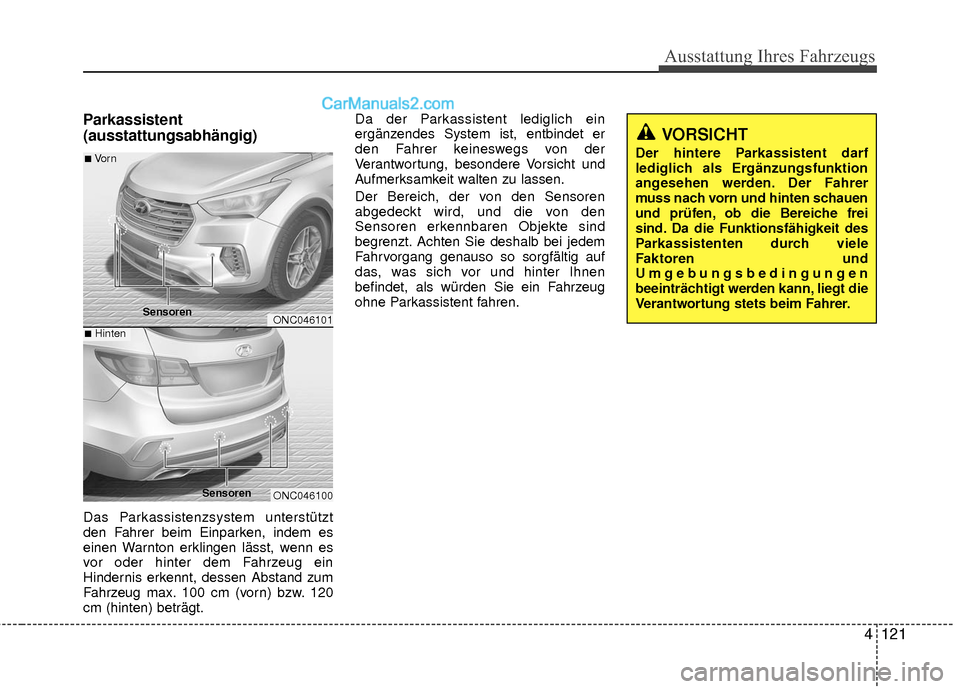

Parkassistent
(ausstattungsabhängig)
Das Parkassistenzsystem unterstützt
den Fahrer beim Einparken, indem es
einen Warnton erklingen lässt, wenn es
vor oder hinter dem Fahrzeug ein
Hindernis erkennt, dessen Abstand zum
Fahrzeug max. 100 cm (vorn) bzw. 120
cm (hinten) beträgt.Da der Parkassistent lediglich ein
ergänzendes System ist, entbindet er
den Fahrer keineswegs von der
Verantwortung, besondere Vorsicht und
Aufmerksamkeit walten zu lassen.
Der Bereich, der von den Sensoren
abgedeckt wird, und die von den
Sensoren erkennbaren Objekte sind
begrenzt. Achten Sie deshalb bei jedem
Fahrvorgang genauso so sorgfältig auf
das, was sich vor und hinter Ihnen
befindet, als würden Sie ein Fahrzeug
ohne Parkassistent fahren.
VORSICHT
Der hintere Parkassistent darf
lediglich als Ergänzungsfunktion
angesehen werden. Der Fahrer
muss nach vorn und hinten schauen
und prüfen, ob die Bereiche frei
sind. Da die Funktionsfähigkeit des
Parkassistenten durch viele
Faktoren und
Umgebungsbedingungen
beeinträchtigt werden kann, liegt die
Verantwortung stets beim Fahrer.
ONC046101
ONC046100
■Vo r n
■Hinten
Sensoren
Sensoren

Ausstattung Ihres Fahrzeugs
122
4

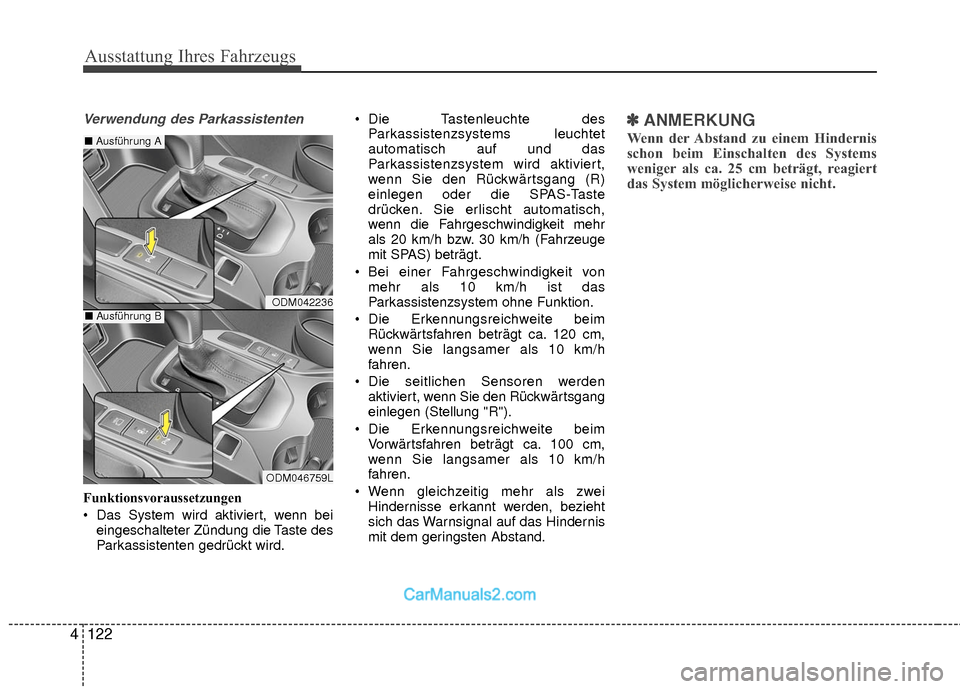

Verwendung des Parkassistenten
Funktionsvoraussetzungen
Das System wird aktiviert, wenn bei
eingeschalteter Zündung die Taste des
Parkassistenten gedrückt wird. Die Tastenleuchte des
Parkassistenzsystems leuchtet
automatisch auf und das
Parkassistenzsystem wird aktiviert,
wenn Sie den Rückwärtsgang (R)
einlegen oder die SPAS-Taste
drücken. Sie erlischt automatisch,
wenn die Fahrgeschwindigkeit mehr
als 20 km/h bzw. 30 km/h (Fahrzeuge
mit SPAS) beträgt.
Bei einer Fahrgeschwindigkeit von mehr als 10 km/h ist das
Parkassistenzsystem ohne Funktion.
Die Erkennungsreichweite beim Rückwärtsfahren beträgt ca. 120 cm,
wenn Sie langsamer als 10 km/h
fahren.
Die seitlichen Sensoren werden aktiviert, wenn Sie den Rückwärtsgang
einlegen (Stellung "R").
Die Erkennungsreichweite beim Vorwärtsfahren beträgt ca. 100 cm,
wenn Sie langsamer als 10 km/h
fahren.
Wenn gleichzeitig mehr als zwei Hindernisse erkannt werden, bezieht
sich das Warnsignal auf das Hindernis
mit dem geringsten Abstand.
✽ ✽ ANMERKUNG
Wenn der Abstand zu einem Hindernis
schon beim Einschalten des Systems
weniger als ca. 25 cm beträgt, reagiert
das System möglicherweise nicht.
ODM042236
ODM046759L
■ Ausführung A
■Ausführung B

4123
Ausstattung Ihres Fahrzeugs
✽

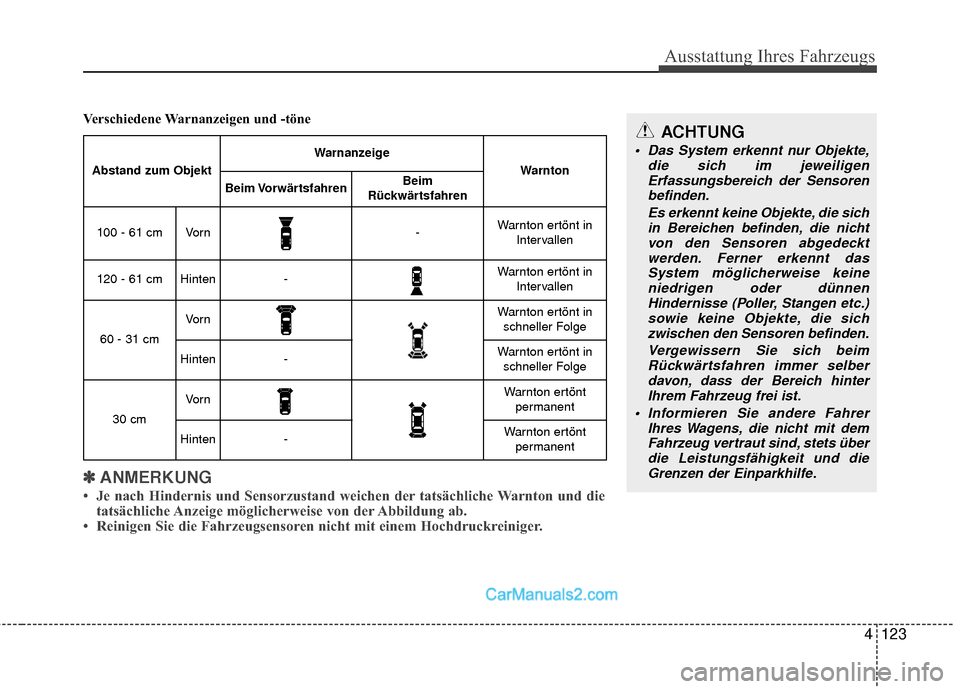

✽ANMERKUNG
• Je nach Hindernis und Sensorzustand weichen der tatsächliche Warnton und die
tatsächliche Anzeige möglicherweise von der Abbildung ab.
• Reinigen Sie die Fahrzeugsensoren nicht mit einem Hochdruckreiniger.
Verschiedene Warnanzeigen und -töne
Abstand zum Objekt
Warnanzeige
Warnton
Beim VorwärtsfahrenBeim
Rückwärtsfahren
100 - 61 cmVo r n-Warnton ertönt in Intervallen
120 - 61 cmHinten-Warnton ertönt inIntervallen
60 - 31 cm
Vo r nWarnton ertönt inschneller Folge
Hinten-Warnton ertönt inschneller Folge
30 cm
Vo r nWarnton ertönt permanent
Hinten-Warnton ertöntpermanent
ACHTUNG
Das System erkennt nur Objekte, die sich im jeweiligenErfassungsbereich der Sensoren befinden.
Es erkennt keine Objekte, die sichin Bereichen befinden, die nichtvon den Sensoren abgedeckt werden. Ferner erkennt dasSystem möglicherweise keine niedrigen oder dünnenHindernisse (Poller, Stangen etc.) sowie keine Objekte, die sichzwischen den Sensoren befinden.
Vergewissern Sie sich beimRückwärtsfahren immer selberdavon, dass der Bereich hinterIhrem Fahrzeug frei ist.
Informieren Sie andere Fahrer Ihres Wagens, die nicht mit demFahrzeug vertraut sind, stets überdie Leistungsfähigkeit und die Grenzen der Einparkhilfe.

Ausstattung Ihres Fahrzeugs
124
4

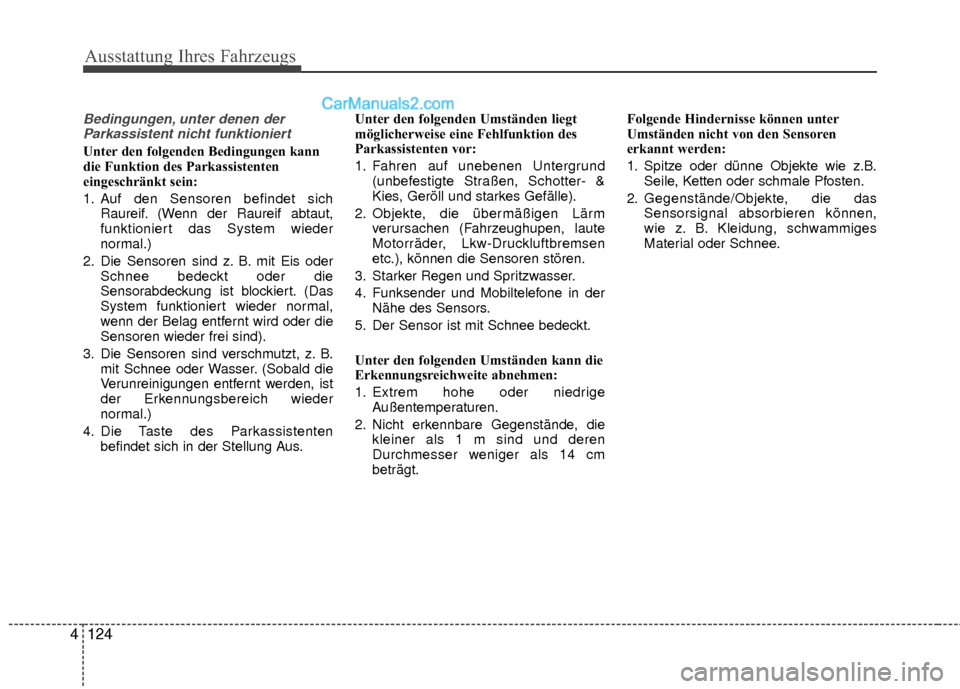

Bedingungen, unter denen der
Parkassistent nicht funktioniert
Unter den folgenden Bedingungen kann
die Funktion des Parkassistenten
eingeschränkt sein:
1. Auf den Sensoren befindet sich Raureif. (Wenn der Raureif abtaut,
funktioniert das System wieder
normal.)
2. Die Sensoren sind z. B. mit Eis oder Schnee bedeckt oder die
Sensorabdeckung ist blockiert. (Das
System funktioniert wieder normal,
wenn der Belag entfernt wird oder die
Sensoren wieder frei sind).
3. Die Sensoren sind verschmutzt, z. B. mit Schnee oder Wasser. (Sobald die
Verunreinigungen entfernt werden, ist
der Erkennungsbereich wieder
normal.)
4. Die Taste des Parkassistenten befindet sich in der Stellung Aus. Unter den folgenden Umständen liegt
möglicherweise eine Fehlfunktion des
Parkassistenten vor:
1. Fahren auf unebenen Untergrund
(unbefestigte Straßen, Schotter- &
Kies, Geröll und starkes Gefälle).
2. Objekte, die übermäßigen Lärm verursachen (Fahrzeughupen, laute
Motorräder, Lkw-Druckluftbremsen
etc.), können die Sensoren stören.
3. Starker Regen und Spritzwasser.
4. Funksender und Mobiltelefone in der Nähe des Sensors.
5. Der Sensor ist mit Schnee bedeckt.
Unter den folgenden Umständen kann die
Erkennungsreichweite abnehmen:
1. Extrem hohe oder niedrige Außentemperaturen.
2. Nicht erkennbare Gegenstände, die kleiner als 1 m sind und deren
Durchmesser weniger als 14 cm
beträgt. Folgende Hindernisse können unter
Umständen nicht von den Sensoren
erkannt werden:
1. Spitze oder dünne Objekte wie z.B.
Seile, Ketten oder schmale Pfosten.
2. Gegenstände/Objekte, die das Sensorsignal absorbieren können,
wie z. B. Kleidung, schwammiges
Material oder Schnee.

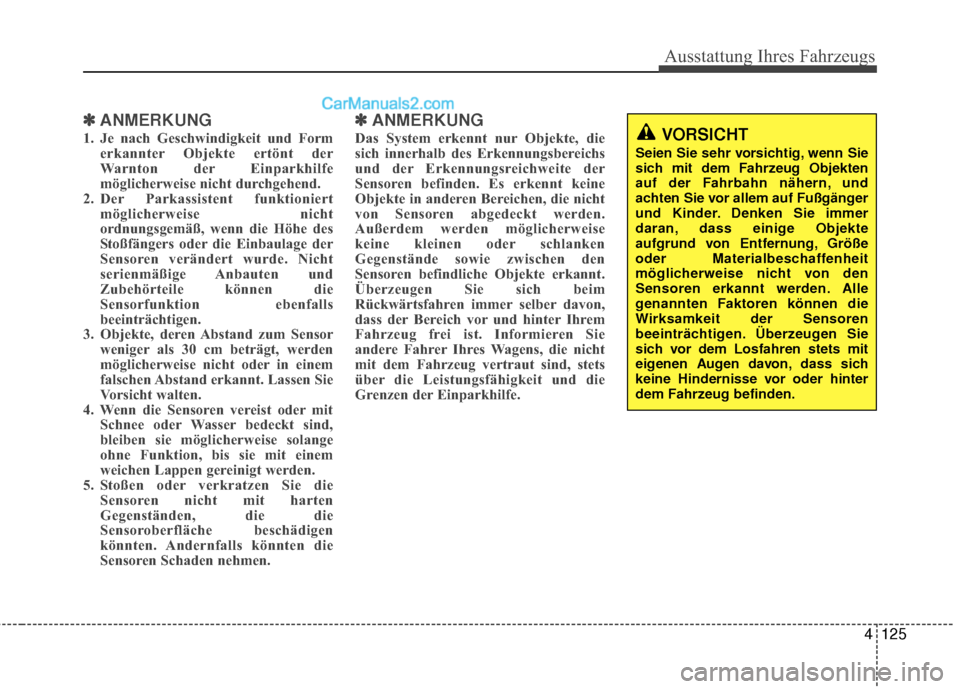

4125
Ausstattung Ihres Fahrzeugs
✽
✽ANMERKUNG
1. Je nach Geschwindigkeit und Form
erkannter Objekte ertönt der
Warnton der Einparkhilfe
möglicherweise nicht durchgehend.
2. Der Parkassistent funktioniert möglicherweise nicht
ordnungsgemäß, wenn die Höhe des
Stoßfängers oder die Einbaulage der
Sensoren verändert wurde. Nicht
serienmäßige Anbauten und
Zubehörteile können die
Sensorfunktion ebenfalls
beeinträchtigen.
3. Objekte, deren Abstand zum Sensor weniger als 30 cm beträgt, werden
möglicherweise nicht oder in einem
falschen Abstand erkannt. Lassen Sie
Vorsicht walten.
4. Wenn die Sensoren vereist oder mit Schnee oder Wasser bedeckt sind,
bleiben sie möglicherweise solange
ohne Funktion, bis sie mit einem
weichen Lappen gereinigt werden.
5. Stoßen oder verkratzen Sie die Sensoren nicht mit harten
Gegenständen, die die
Sensoroberfläche beschädigen
könnten. Andernfalls könnten die
Sensoren Schaden nehmen.
✽ ✽ANMERKUNG
Das System erkennt nur Objekte, die
sich innerhalb des Erkennungsbereichs
und der Erkennungsreichweite der
Sensoren befinden. Es erkennt keine
Objekte in anderen Bereichen, die nicht
von Sensoren abgedeckt werden.
Außerdem werden möglicherweise
keine kleinen oder schlanken
Gegenstände sowie zwischen den
Sensoren befindliche Objekte erkannt.
Überzeugen Sie sich beim
Rückwärtsfahren immer selber davon,
dass der Bereich vor und hinter Ihrem
Fahrzeug frei ist. Informieren Sie
andere Fahrer Ihres Wagens, die nicht
mit dem Fahrzeug vertraut sind, stets
über die Leistungsfähigkeit und die
Grenzen der Einparkhilfe.VORSICHT
Seien Sie sehr vorsichtig, wenn Sie
sich mit dem Fahrzeug Objekten
auf der Fahrbahn nähern, und
achten Sie vor allem auf Fußgänger
und Kinder. Denken Sie immer
daran, dass einige Objekte
aufgrund von Entfernung, Größe
oder Materialbeschaffenheit
möglicherweise nicht von den
Sensoren erkannt werden. Alle
genannten Faktoren können die
Wirksamkeit der Sensoren
beeinträchtigen. Überzeugen Sie
sich vor dem Losfahren stets mit
eigenen Augen davon, dass sich
keine Hindernisse vor oder hinter
dem Fahrzeug befinden.
