Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

759
Wartung

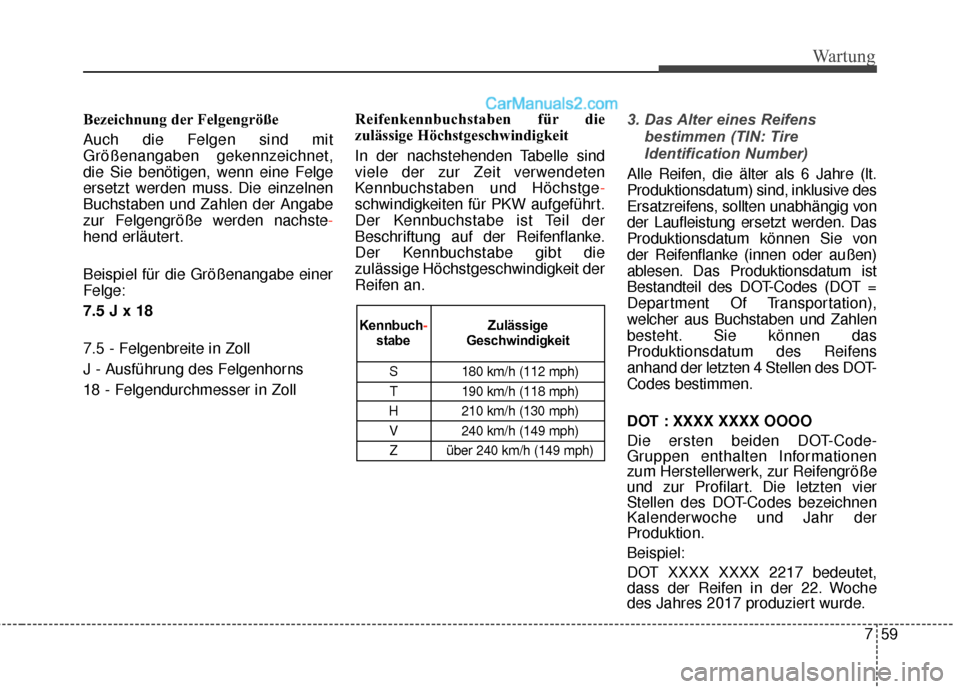

Bezeichnung der Felgengröße
Auch die Felgen sind mit
Größenangaben gekennzeichnet,
die Sie benötigen, wenn eine Felge
ersetzt werden muss. Die einzelnen
Buchstaben und Zahlen der Angabe
zur Felgengröße werden nachste-
hend erläutert.
Beispiel für die Größenangabe einer
Felge:
7.5 J x 18
7.5 - Felgenbreite in Zoll
J - Ausführung des Felgenhorns
18 - Felgendurchmesser in ZollReifenkennbuchstaben für die
zulässige Höchstgeschwindigkeit
In der nachstehenden Tabelle sind
viele der zur Zeit verwendeten
Kennbuchstaben und Höchstge
-
schwindigkeiten für PKW aufgeführt.
Der Kennbuchstabe ist Teil der
Beschriftung auf der Reifenflanke.
Der Kennbuchstabe gibt die
zulässige Höchstgeschwindigkeit der
Reifen an. 3. Das Alter eines Reifens
bestimmen (TIN: Tire
Identification Number)
Alle Reifen, die älter als 6 Jahre (lt.
Produktionsdatum) sind, inklusive des
Ersatzreifens, sollten unabhängig von
der Laufleistung ersetzt werden. Das
Produktionsdatum können Sie von
der Reifenflanke (innen oder außen)
ablesen. Das Produktionsdatum ist
Bestandteil des DOT-Codes (DOT =
Department Of Transportation),
welcher aus Buchstaben und Zahlen
besteht. Sie können das
Produktionsdatum des Reifens
anhand der letzten 4 Stellen des DOT-
Codes bestimmen.
DOT : XXXX XXXX OOOO
Die ersten beiden DOT-Code-
Gruppen enthalten Informationen
zum Herstellerwerk, zur Reifengröße
und zur Profilart. Die letzten vier
Stellen des DOT-Codes bezeichnen
Kalenderwoche und Jahr der
Produktion.
Beispiel:
DOT XXXX XXXX 2217 bedeutet,
dass der Reifen in der 22. Woche
des Jahres 2017 produziert wurde.
S 180 km/h (112 mph)
T 190 km/h (118 mph)
H 210 km/h (130 mph) V 240 km/h (149 mph)Z über 240 km/h (149 mph)
Zulässige
Geschwindigkeit
Kennbuch
-
stabe

Wartung
60
7

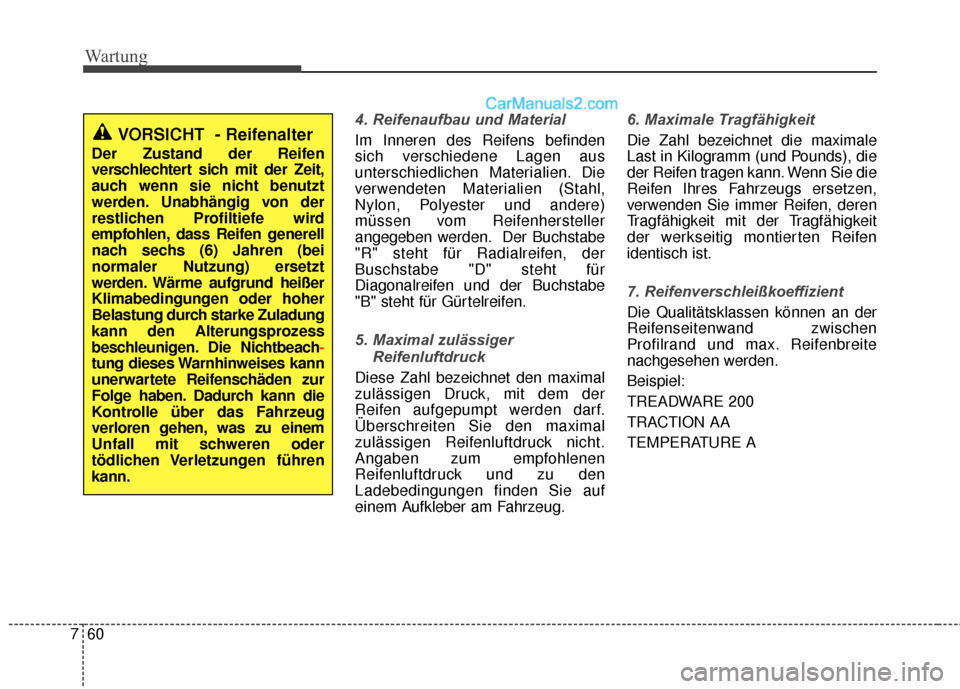

4. Reifenaufbau und Material
Im Inneren des Reifens befinden
sich verschiedene Lagen aus
unterschiedlichen Materialien. Die
verwendeten Materialien (Stahl,
Nylon, Polyester und andere)
müssen vom Reifenhersteller
angegeben werden. Der Buchstabe
"R" steht für Radialreifen, der
Buschstabe "D" steht für
Diagonalreifen und der Buchstabe
"B" steht für Gürtelreifen.
5. Maximal zulässiger
Reifenluftdruck
Diese Zahl bezeichnet den maximal
zulässigen Druck, mit dem der
Reifen aufgepumpt werden darf.
Ãœberschreiten Sie den maximal
zulässigen Reifenluftdruck nicht.
Angaben zum empfohlenen
Reifenluftdruck und zu den
Ladebedingungen finden Sie auf
einem Aufkleber am Fahrzeug. 6. Maximale Tragfähigkeit
Die Zahl bezeichnet die maximale
Last in Kilogramm (und Pounds), die
der Reifen tragen kann. Wenn Sie die
Reifen Ihres Fahrzeugs ersetzen,
verwenden Sie immer Reifen, deren
Tragfähigkeit mit der Tragfähigkeit
der werkseitig montierten Reifen
identisch ist.
7. Reifenverschleißkoeffizient
Die Qualitätsklassen können an der
Reifenseitenwand zwischen
Profilrand und max. Reifenbreite
nachgesehen werden.
Beispiel:
TREADWARE 200
TRACTION AA
TEMPERATURE A
VORSICHT - Reifenalter
Der Zustand der Reifen
verschlechtert sich mit der Zeit,
auch wenn sie nicht benutzt
werden. Unabhängig von der
restlichen Profiltiefe wird
empfohlen, dass Reifen generell
nach sechs (6) Jahren (bei
normaler Nutzung) ersetzt
werden. Wärme aufgrund heißer
Klimabedingungen oder hoher
Belastung durch starke Zuladung
kann den Alterungsprozess
beschleunigen. Die Nichtbeach-
tung dieses Warnhinweises kann
unerwar

tete Reifenschäden zur
Folge haben. Dadurch kann die
Kontrolle über das Fahrzeug
verloren gehen, was zu einem
Unfall mit schweren oder
tödlichen Verletzungen führen
kann.

761
Wartung

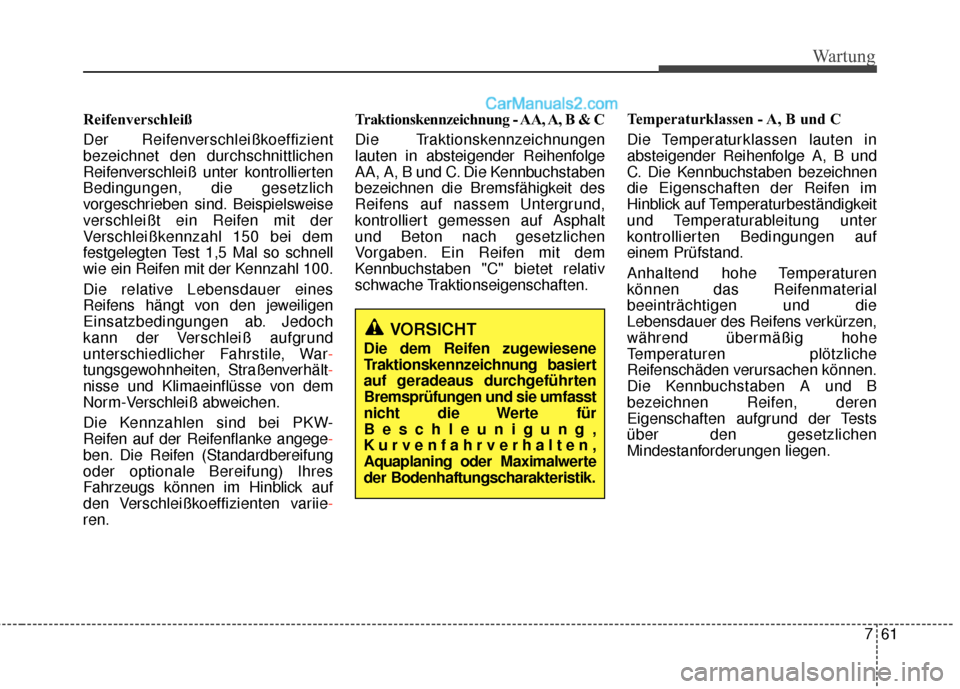

Reifenverschleiß
Der Reifenverschleißkoeffizient
bezeichnet den durchschnittlichen
Reifenverschleiß unter kontrollierten
Bedingungen, die gesetzlich
vorgeschrieben sind. Beispielsweise
verschleißt ein Reifen mit der
Verschleißkennzahl 150 bei dem
festgelegten Test 1,5 Mal so schnell
wie ein Reifen mit der Kennzahl 100.
Die relative Lebensdauer eines
Reifens hängt von den jeweiligen
Einsatzbedingungen ab. Jedoch
kann der Verschleiß aufgrund
unterschiedlicher Fahrstile, War-
tungsgewohnheiten, Straßenverhält-
nisse und Klimaeinflüsse von dem
Norm-Verschleiß abweichen.
Die Kennzahlen sind bei PKW-
Reifen auf der Reifenflanke angege-
ben. Die Reifen (Standardbereifung
oder optionale Bereifung) Ihres
Fahrzeugs können im Hinblick auf
den Verschleißkoeffizienten variie-
ren.Traktionskennzeichnung - AA, A, B & C
Die Traktionskennzeichnungen
lauten in absteigender Reihenfolge
AA, A, B und C. Die Kennbuchstaben
bezeichnen die Bremsfähigkeit des
Reifens auf nassem Untergrund,
kontrolliert gemessen auf Asphalt
und Beton nach gesetzlichen
Vorgaben. Ein Reifen mit dem
Kennbuchstaben "C" bietet relativ
schwache Traktionseigenschaften.
Temperaturklassen - A, B und C
Die Temperaturklassen lauten in
absteigender Reihenfolge A, B und
C. Die Kennbuchstaben bezeichnen
die Eigenschaften der Reifen im
Hinblick auf Temperaturbeständigkeit
und Temperaturableitung unter
kontrollierten Bedingungen auf
einem Prüfstand.
Anhaltend hohe Temperaturen
können das Reifenmaterial
beeinträchtigen und die
Lebensdauer des Reifens verkürzen,
während übermäßig hohe
Temperaturen plötzliche
Reifenschäden verursachen können.
Die Kennbuchstaben A und B
bezeichnen Reifen, deren
Eigenschaften aufgrund der Tests
über den gesetzlichen
Mindestanforderungen liegen.
VORSICHT
Die dem Reifen zugewiesene
Traktionskennzeichnung basiert
auf geradeaus durchgeführten
Bremsprüfungen und sie umfasst
nicht die Werte für
Beschleunigung,
Kurvenfahrverhalten,
Aquaplaning oder Maximalwerte
der Bodenhaftungscharakteristik.

Wartung
62
7

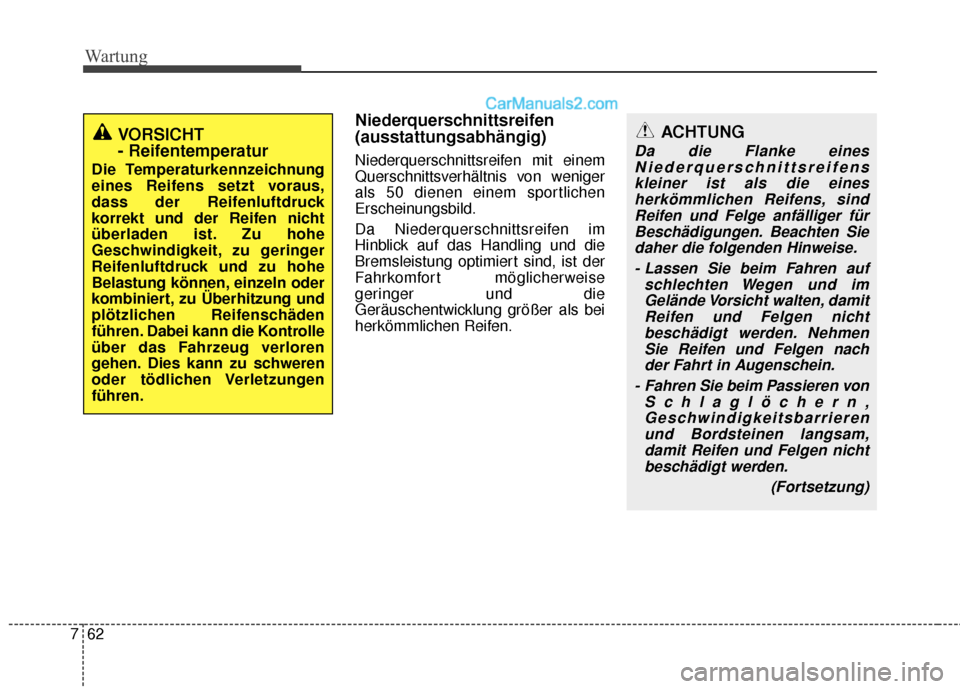

Niederquerschnittsreifen
(ausstattungsabhängig)
Niederquerschnittsreifen mit einem
Querschnittsverhältnis von weniger
als 50 dienen einem sportlichen
Erscheinungsbild.
Da Niederquerschnittsreifen im
Hinblick auf das Handling und die
Bremsleistung optimiert sind, ist der
Fahrkomfort möglicherweise
geringer und die
Geräuschentwicklung größer als bei
herkömmlichen Reifen.
VORSICHT
- Reifentemperatur
Die Temperaturkennzeichnung
eines Reifens setzt voraus,
dass der Reifenluftdruck
korrekt und der Reifen nicht
überladen ist. Zu hohe
Geschwindigkeit, zu geringer
Reifenluftdruck und zu hohe
Belastung können, einzeln oder
kombiniert, zu Ãœberhitzung und
plötzlichen Reifenschäden
führen. Dabei kann die Kontrolle
über das Fahrzeug verloren
gehen. Dies kann zu schweren
oder tödlichen Verletzungen
führen.
ACHTUNG
Da die Flanke eines
Niederquerschnittsreifenskleiner ist als die einesherkömmlichen Reifens, sindReifen und Felge anfälliger fürBeschädigungen. Beachten Siedaher die folgenden Hinweise.
- Lassen Sie beim Fahren auf schlechten Wegen und imGelände Vorsicht walten, damitReifen und Felgen nichtbeschädigt werden. NehmenSie Reifen und Felgen nachder Fahrt in Augenschein.
- Fahren Sie beim Passieren von Schlaglöchern,Geschwindigkeitsbarrierenund Bordsteinen langsam,damit Reifen und Felgen nichtbeschädigt werden.
(Fortsetzung)

763
Wartung

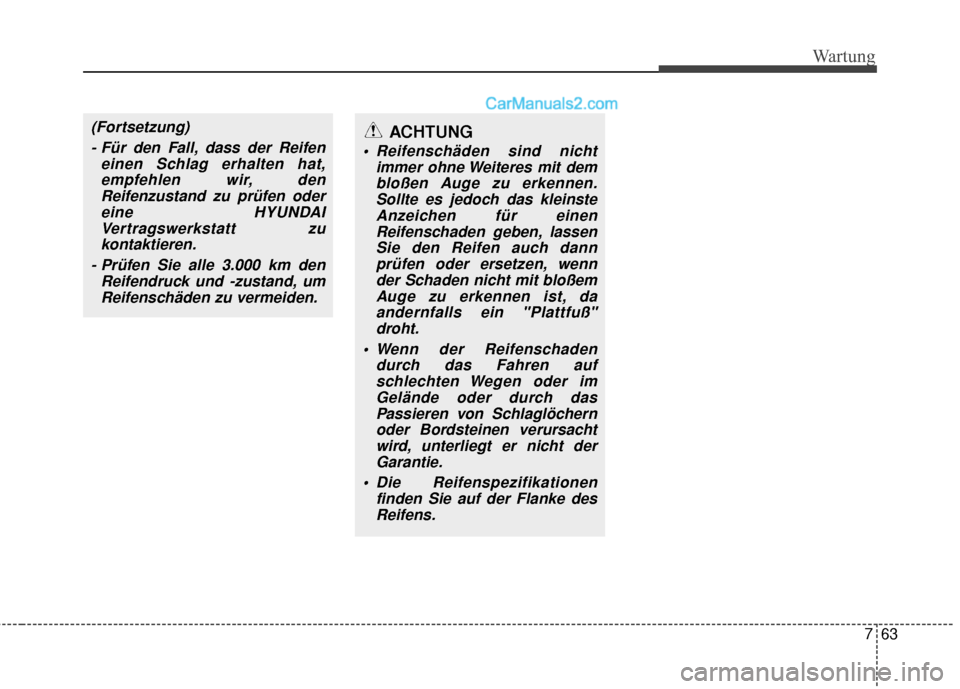

(Fortsetzung)- Für den Fall, dass der Reifen einen Schlag erhalten hat,empfehlen wir, denReifenzustand zu prüfen odereine HYUNDAIVertragswerkstatt zukontaktieren.
- Prüfen Sie alle 3.000 km den Reifendruck und -zustand, umReifenschäden zu vermeiden.ACHTUNG
Reifenschäden sind nicht immer ohne Weiteres mit dembloßen Auge zu erkennen.Sollte es jedoch das kleinsteAnzeichen für einenReifenschaden geben, lassenSie den Reifen auch dannprüfen oder ersetzen, wennder Schaden nicht mit bloßemAuge zu erkennen ist, daandernfalls ein "Plattfuß"droht.
Wenn der Reifenschaden durch das Fahren aufschlechten Wegen oder imGelände oder durch dasPassieren von Schlaglöchernoder Bordsteinen verursachtwird, unterliegt er nicht derGarantie.
Die Reifenspezifikationen finden Sie auf der Flanke desReifens.

Wartung
64
7

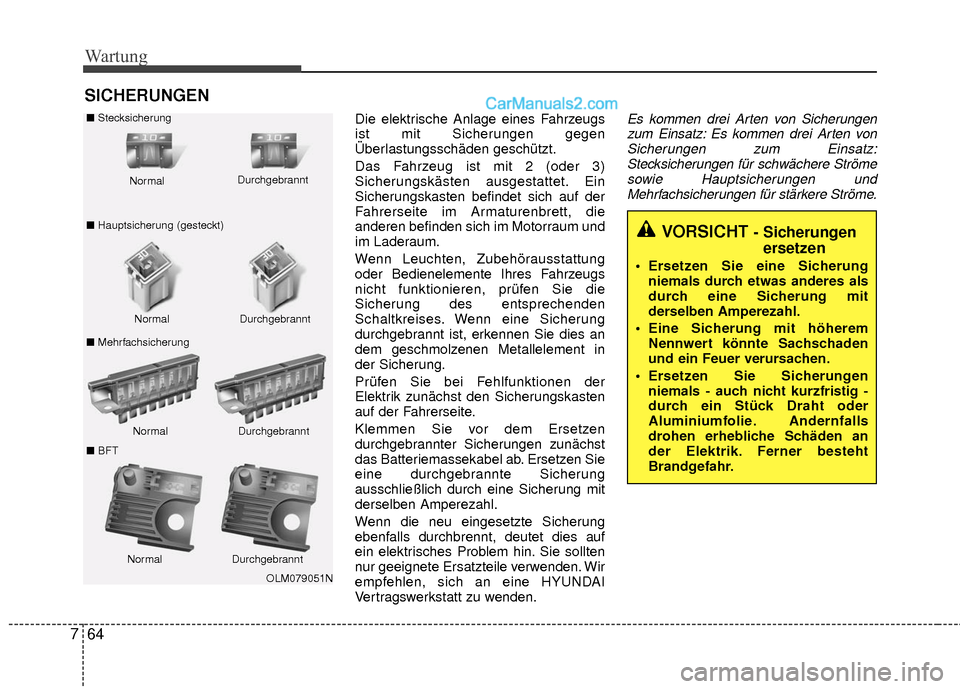

SICHERUNGEN
Die elektrische Anlage eines Fahrzeugs
ist mit Sicherungen gegen
Überlastungsschäden geschützt.
Das Fahrzeug ist mit 2 (oder 3)
Sicherungskästen ausgestattet. Ein
Sicherungskasten befindet sich auf der
Fahrerseite im Armaturenbrett, die
anderen befinden sich im Motorraum und
im Laderaum.
Wenn Leuchten, Zubehörausstattung
oder Bedienelemente Ihres Fahrzeugs
nicht funktionieren, prüfen Sie die
Sicherung des entsprechenden
Schaltkreises. Wenn eine Sicherung
durchgebrannt ist, erkennen Sie dies an
dem geschmolzenen Metallelement in
der Sicherung.
Prüfen Sie bei Fehlfunktionen der
Elektrik zunächst den Sicherungskasten
auf der Fahrerseite.
Klemmen Sie vor dem Ersetzen
durchgebrannter Sicherungen zunächst
das Batteriemassekabel ab. Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung mit
derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies auf
ein elektrisches Problem hin. Sie sollten
nur geeignete Ersatzteile verwenden. Wir
empfehlen, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.Es kommen drei Arten von Sicherungen
zum Einsatz: Es kommen drei Arten von Sicherungen zum Einsatz:Stecksicherungen für schwächere Ströme sowie Hauptsicherungen undMehrfachsicherungen für stärkere Ströme.
OLM079051N
Normal
Normal
â–
Stecksicherung
â–  Hauptsicherung (gesteckt)
â–  Mehrfachsicherung
â–  BFT Durchgebrannt
Durchgebrannt
Normal Durchgebrannt
Normal Durchgebrannt
VORSICHT - Sicherungen ersetzen
Ersetzen Sie eine Sicherung
niemals durch etwas anderes als
durch eine Sicherung mit
derselben Amperezahl.
Eine Sicherung mit höherem Nennwert könnte Sachschaden
und ein Feuer verursachen.
Ersetzen Sie Sicherungen niemals - auch nicht kurzfristig -
durch ein Stück Draht oder
Aluminiumfolie. Andernfalls
drohen erhebliche Schäden an
der Elektrik. Ferner besteht
Brandgefahr.

765
Wartung
✽

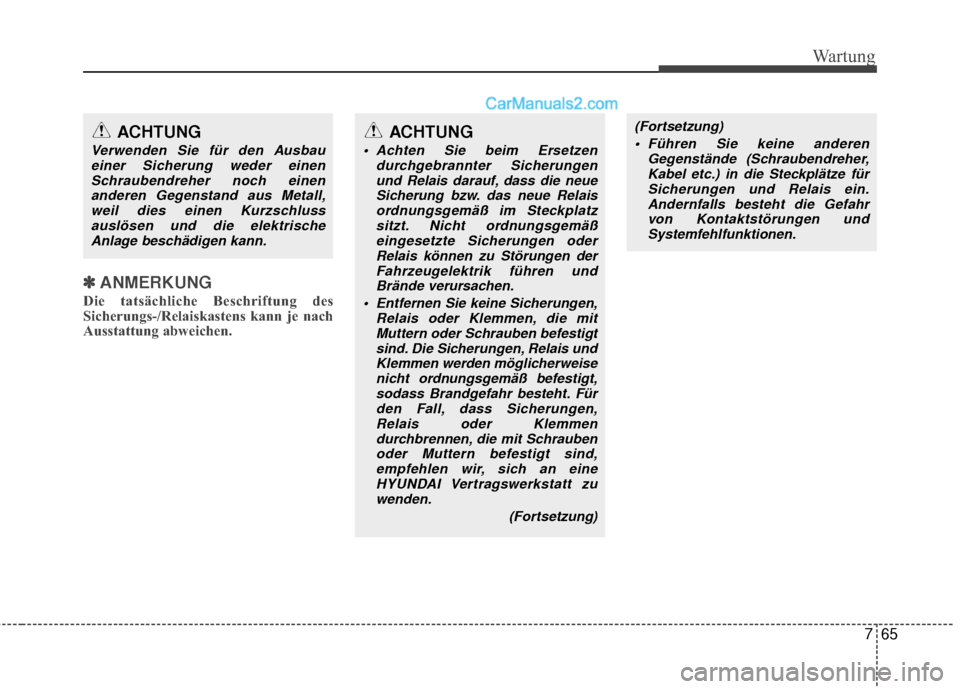

✽ANMERKUNG
Die tatsächliche Beschriftung des
Sicherungs-/Relaiskastens kann je nach
Ausstattung abweichen.
ACHTUNG
Verwenden Sie für den Ausbau
einer Sicherung weder einenSchraubendreher noch einenanderen Gegenstand aus Metall,weil dies einen Kurzschluss auslösen und die elektrischeAnlage beschädigen kann.
ACHTUNG
Achten Sie beim Ersetzen durchgebrannter Sicherungenund Relais darauf, dass die neueSicherung bzw. das neue Relaisordnungsgemäß im Steckplatz sitzt. Nicht ordnungsgemäßeingesetzte Sicherungen oderRelais können zu Störungen derFahrzeugelektrik führen undBrände verursachen.
Entfernen Sie keine Sicherungen, Relais oder Klemmen, die mitMuttern oder Schrauben befestigtsind. Die Sicherungen, Relais undKlemmen werden möglicherweise nicht ordnungsgemäß befestigt,sodass Brandgefahr besteht. Fürden Fall, dass Sicherungen,Relais oder Klemmendurchbrennen, die mit Schraubenoder Muttern befestigt sind,empfehlen wir, sich an eineHYUNDAI Vertragswerkstatt zuwenden.
(Fortsetzung)
(Fortsetzung) Führen Sie keine anderen Gegenstände (Schraubendreher,Kabel etc.) in die Steckplätze fürSicherungen und Relais ein. Andernfalls besteht die Gefahrvon Kontaktstörungen und Systemfehlfunktionen.

Wartung
66
7

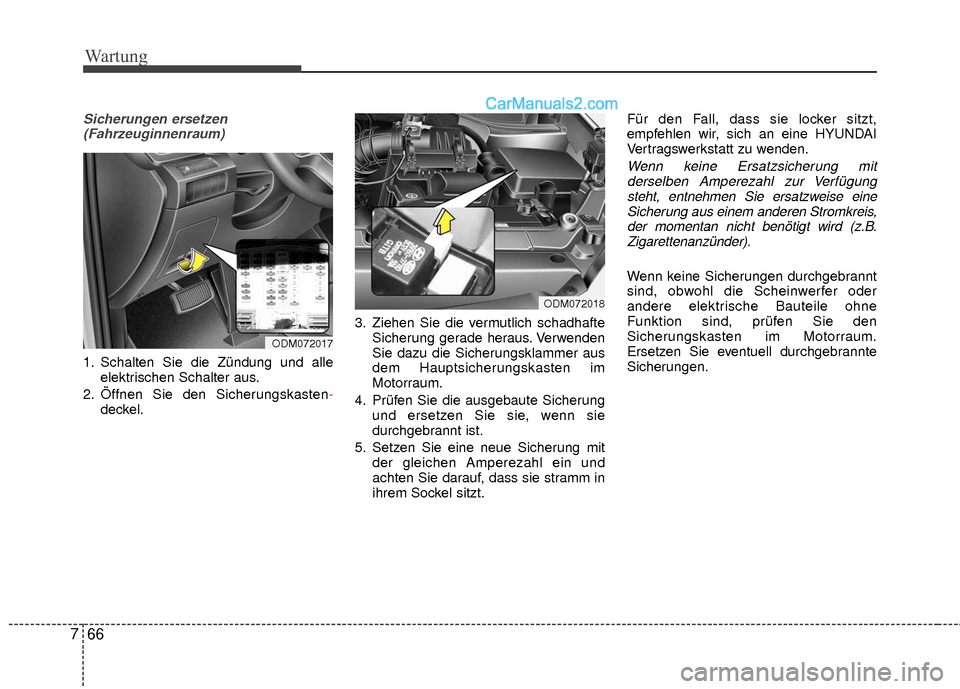

Sicherungen ersetzen
(Fahrzeuginnenraum)
1. Schalten Sie die Zündung und alle elektrischen Schalter aus.
2. Öffnen Sie den Sicherungskasten- deckel. 3. Ziehen Sie die vermutlich schadhafte
Sicherung gerade heraus. Verwenden
Sie dazu die Sicherungsklammer aus
dem Hauptsicherungskasten im
Motorraum.
4. Prüfen Sie die ausgebaute Sicherung und ersetzen Sie sie, wenn sie
durchgebrannt ist.
5. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt. Für den Fall, dass sie locker sitzt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Wenn keine Ersatzsicherung mit
derselben Amperezahl zur Verfügungsteht, entnehmen Sie ersatzweise eineSicherung aus einem anderen Stromkreis, der momentan nicht benötigt wird (z.B.Zigarettenanzünder).
Wenn keine Sicherungen durchgebrannt
sind, obwohl die Scheinwerfer oder
andere elektrische Bauteile ohne
Funktion sind, prüfen Sie den
Sicherungskasten im Motorraum.
Ersetzen Sie eventuell durchgebrannte
Sicherungen.
ODM072018
ODM072017

767
Wartung

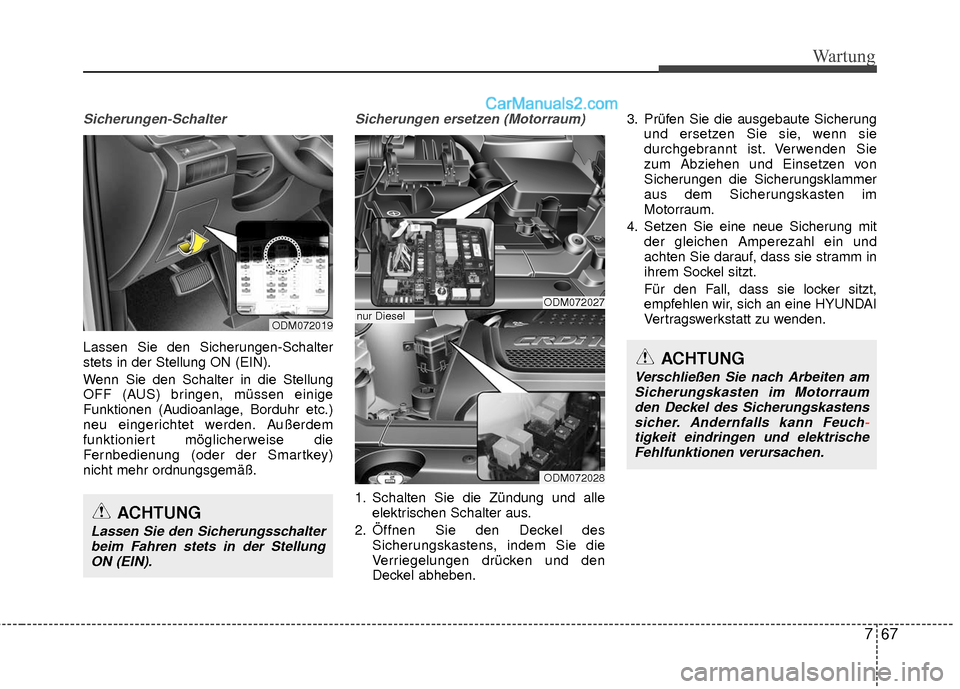

Sicherungen-Schalter
Lassen Sie den Sicherungen-Schalter
stets in der Stellung ON (EIN).
Wenn Sie den Schalter in die Stellung
OFF (AUS) bringen, müssen einige
Funktionen (Audioanlage, Borduhr etc.)
neu eingerichtet werden. Außerdem
funktioniert möglicherweise die
Fernbedienung (oder der Smartkey)
nicht mehr ordnungsgemäß.
Sicherungen ersetzen (Motorraum)
1. Schalten Sie die Zündung und alleelektrischen Schalter aus.
2. Öffnen Sie den Deckel des Sicherungskastens, indem Sie die
Verriegelungen drücken und den
Deckel abheben. 3. Prüfen Sie die ausgebaute Sicherung
und ersetzen Sie sie, wenn sie
durchgebrannt ist. Verwenden Sie
zum Abziehen und Einsetzen von
Sicherungen die Sicherungsklammer
aus dem Sicherungskasten im
Motorraum.
4. Setzen Sie eine neue Sicherung mit der gleichen Amperezahl ein und
achten Sie darauf, dass sie stramm in
ihrem Sockel sitzt.
Für den Fall, dass sie locker sitzt,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
ODM072027
ODM072028
nur Diesel
ACHTUNG
Verschließen Sie nach Arbeiten amSicherungskasten im Motorraumden Deckel des Sicherungskastens sicher. Andernfalls kann Feuch-tigkeit eindringen und elektrische Fehlfunktionen verur
sachen.
ACHTUNG
Lassen Sie den Sicherungsschalterbeim Fahren stets in der StellungON (EIN).
ODM072019

Wartung
68
7

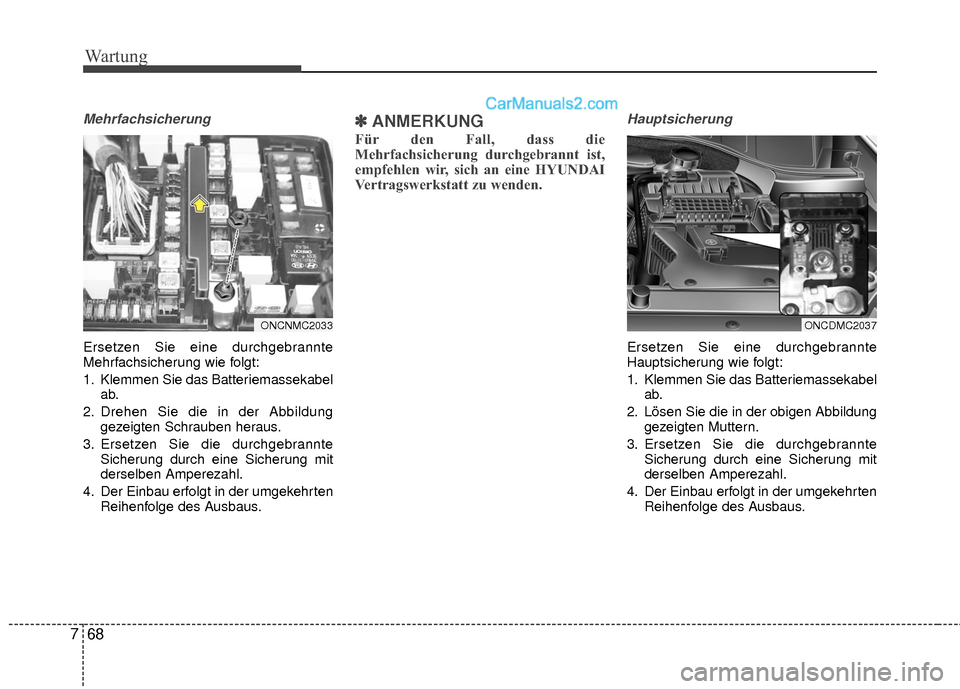

Mehrfachsicherung
Ersetzen Sie eine durchgebrannte
Mehrfachsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Drehen Sie die in der Abbildung gezeigten Schrauben heraus.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit
derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
✽ ✽ANMERKUNG
Für den Fall, dass die
Mehrfachsicherung durchgebrannt ist,
empfehlen wir, sich an eine HYUNDAI
Vertragswerkstatt zu wenden.
Hauptsicherung
Ersetzen Sie eine durchgebrannte
Hauptsicherung wie folgt:
1. Klemmen Sie das Batteriemassekabel
ab.
2. Lösen Sie die in der obigen Abbildung gezeigten Muttern.
3. Ersetzen Sie die durchgebrannte Sicherung durch eine Sicherung mit
derselben Amperezahl.
4. Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.
ONCNMC2033ONCDMC2037
