Hyundai Grand Santa Fe 2017 Betriebsanleitung (in German)

769
Wartung
69

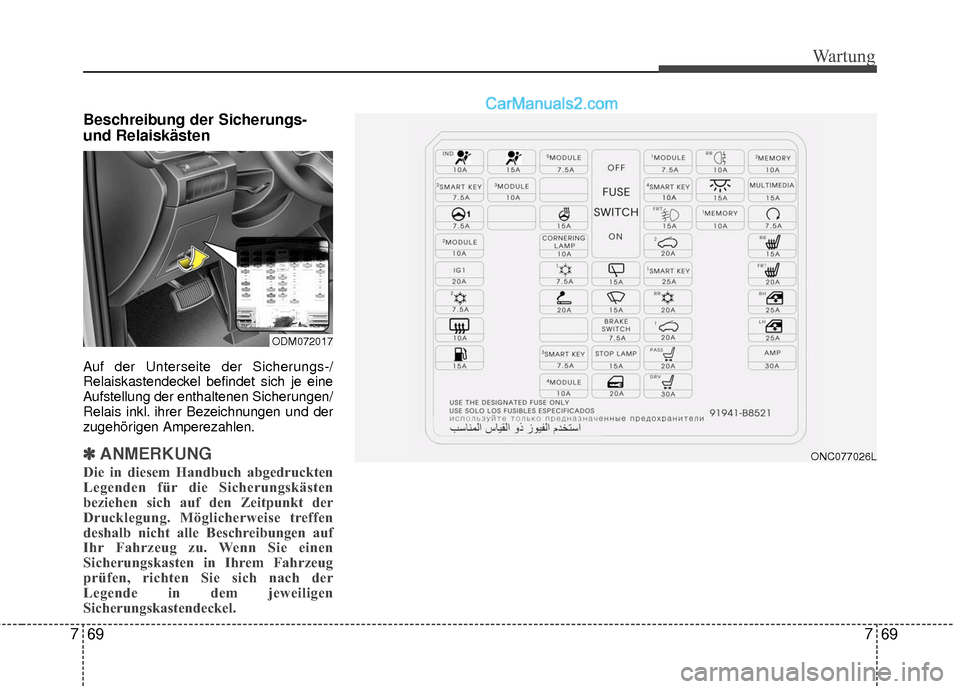

7 Beschreibung der Sicherungs-
und Relaiskästen
Auf der Unterseite der Sicherungs-/
Relaiskastendeckel befindet sich je eine
Aufstellung der enthaltenen Sicherungen/
Relais inkl. ihrer Bezeichnungen und der
zugehörigen Amperezahlen.
✽ ✽
ANMERKUNG
Die in diesem Handbuch abgedruckten
Legenden für die Sicherungskästen
beziehen sich auf den Zeitpunkt der
Drucklegung. Möglicherweise treffen
deshalb nicht alle Beschreibungen auf
Ihr Fahrzeug zu. Wenn Sie einen
Sicherungskasten in Ihrem Fahrzeug
prüfen, richten Sie sich nach der
Legende in dem jeweiligen
Sicherungskastendeckel.
ODM072017
ONC077026L

Wartung
70
7

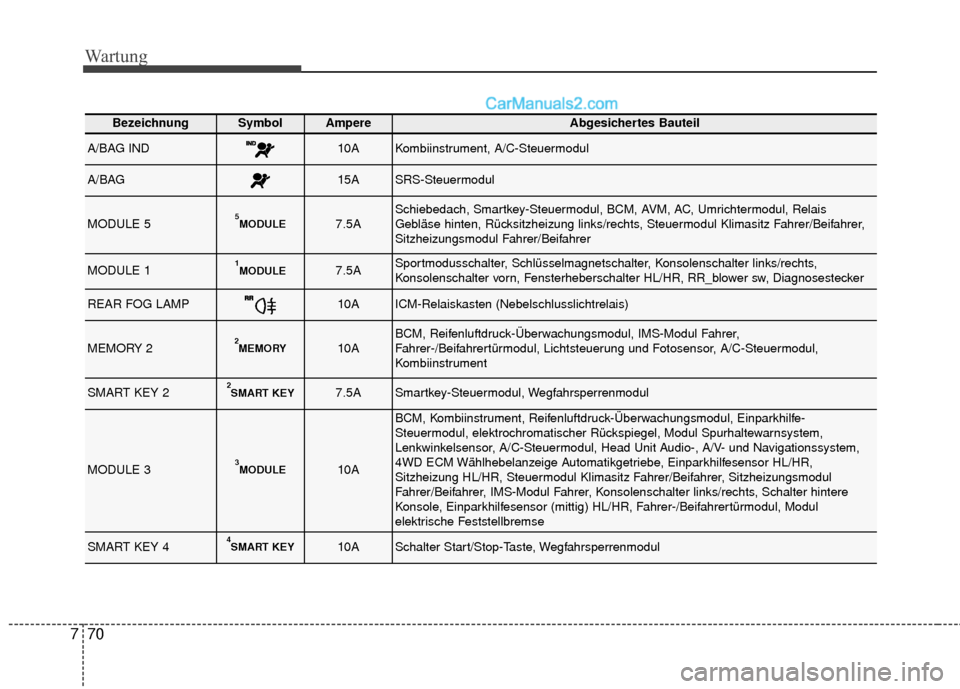

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/BAG IND10AKombiinstrument, A/C-Steuermodul
A/BAG15ASRS-Steuermodul
MODULE 55MODULE7.5ASchiebedach, Smartkey-Steuermodul, BCM, AVM, AC, Umrichtermodul, Relais
Gebläse hinten, Rücksitzheizung links/rechts, Steuermodul Klimasitz Fahrer/Beifahrer,
Sitzheizungsmodul Fahrer/Beifahrer
MODULE 11MODULE7.5ASportmodusschalter, Schlüsselmagnetschalter, Konsolenschalter links/rechts,
Konsolenschalter vorn, Fensterheberschalter HL/HR, RR_blower sw, Diagnosestecker
REAR FOG LAMP10AICM-Relaiskasten (Nebelschlusslichtrelais)
MEMORY 22MEMORY10ABCM, Reifenluftdruck-Überwachungsmodul, IMS-Modul Fahrer,
Fahrer-/Beifahrertürmodul, Lichtsteuerung und Fotosensor, A/C-Steuermodul,
Kombiinstrument
SMART KEY 22SMART KEY7.5ASmartkey-Steuermodul, Wegfahrsperrenmodul
MODULE 33MODULE10A
BCM, Kombiinstrument, Reifenluftdruck-Überwachungsmodul, Einparkhilfe-
Steuermodul, elektrochromatischer Rückspiegel, Modul Spurhaltewarnsystem,
Lenkwinkelsensor, A/C-Steuermodul, Head Unit Audio-, A/V- und Navigationssystem,
4WD ECM Wählhebelanzeige Automatikgetriebe, Einparkhilfesensor HL/HR,
Sitzheizung HL/HR, Steuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul
Fahrer/Beifahrer, IMS-Modul Fahrer, Konsolenschalter links/rechts, Schalter hintere
Konsole, Einparkhilfesensor (mittig) HL/HR, Fahrer-/Beifahrertürmodul, Modul
elektrische Feststellbremse
SMART KEY 44SMART KEY10ASchalter Start/Stop-Taste, Wegfahrsperrenmodul

771
Wartung

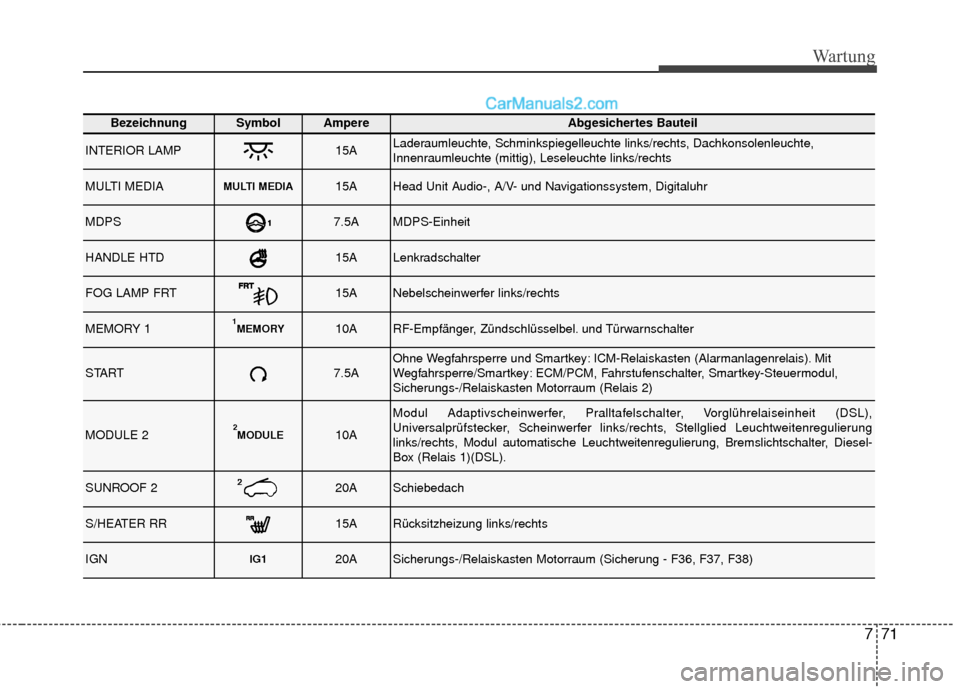

BezeichnungSymbolAmpereAbgesichertes Bauteil
INTERIOR LAMP15ALaderaumleuchte, Schminkspiegelleuchte links/rechts, Dachkonsolenleuchte,
Innenraumleuchte (mittig), Leseleuchte links/rechts
MULTI MEDIAMULTI MEDIA15AHead Unit Audio-, A/V- und Navigationssystem, Digitaluhr
MDPS7.5AMDPS-Einheit
HANDLE HTD15ALenkradschalter
FOG LAMP FRT15ANebelscheinwerfer links/rechts
MEMORY 11MEMORY10ARF-Empfänger, Zündschlüsselbel. und Türwarnschalter
START7.5AOhne Wegfahrsperre und Smartkey: ICM-Relaiskasten (Alarmanlagenrelais). Mit
Wegfahrsperre/Smartkey: ECM/PCM, Fahrstufenschalter, Smartkey-Steuermodul,
Sicherungs-/Relaiskasten Motorraum (Relais 2)
MODULE 22MODULE10A
Modul Adaptivscheinwerfer, Pralltafelschalter, Vorglührelaiseinheit (DSL),
Universalprüfstecker, Scheinwerfer links/rechts, Stellglied Leuchtweitenregulierung
links/rechts, Modul automatische Leuchtweitenregulierung, Bremslichtschalter, Diesel-
Box (Relais 1)(DSL).
SUNROOF 220ASchiebedach
S/HEATER RR15ARücksitzheizung links/rechts
IGNIG120ASicherungs-/Relaiskasten Motorraum (Sicherung - F36, F37, F38)

Wartung
72
7

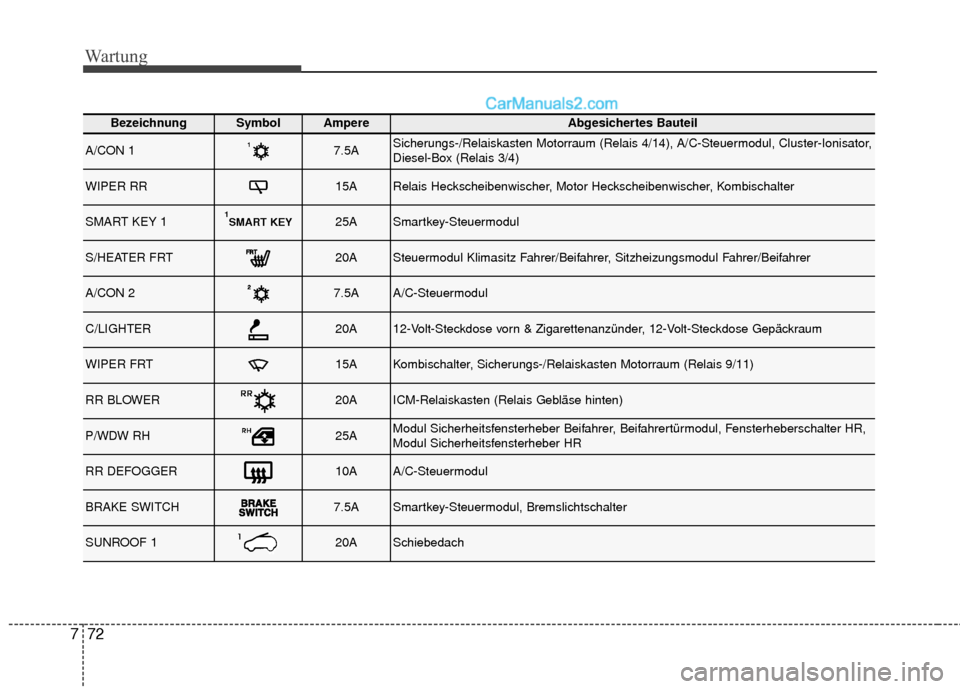

BezeichnungSymbolAmpereAbgesichertes Bauteil
A/CON 17.5ASicherungs-/Relaiskasten Motorraum (Relais 4/14), A/C-Steuermodul, Cluster-Ionisator,
Diesel-Box (Relais 3/4)
WIPER RR15ARelais Heckscheibenwischer, Motor Heckscheibenwischer, Kombischalter
SMART KEY 11SMART KEY25ASmartkey-Steuermodul
S/HEATER FRT20ASteuermodul Klimasitz Fahrer/Beifahrer, Sitzheizungsmodul Fahrer/Beifahrer
A/CON 27.5AA/C-Steuermodul
C/LIGHTER20A12-Volt-Steckdose vorn & Zigarettenanzünder, 12-Volt-Steckdose Gepäckraum
WIPER FRT15AKombischalter, Sicherungs-/Relaiskasten Motorraum (Relais 9/11)
RR BLOWER20AICM-Relaiskasten (Relais Gebläse hinten)
P/WDW RH25AModul Sicherheitsfensterheber Beifahrer, Beifahrertürmodul, Fensterheberschalter HR,
Modul Sicherheitsfensterheber HR
RR DEFOGGER10AA/C-Steuermodul
BRAKE SWITCH7.5ASmartkey-Steuermodul, Bremslichtschalter
SUNROOF 120ASchiebedach

773
Wartung

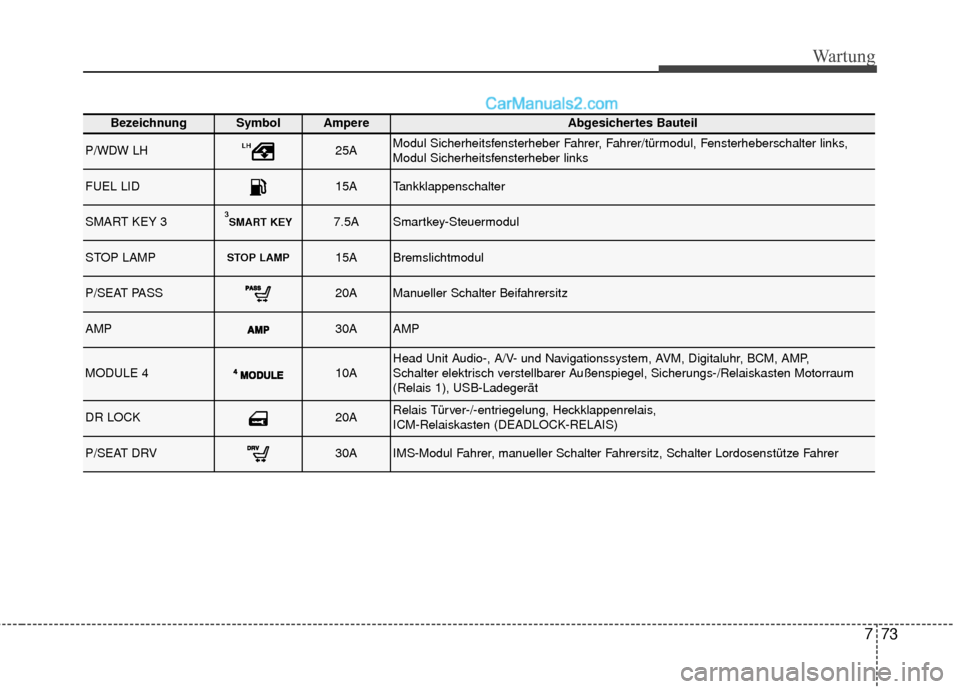

BezeichnungSymbolAmpereAbgesichertes Bauteil
P/WDW LH25AModul Sicherheitsfensterheber Fahrer, Fahrer/türmodul, Fensterheberschalter links,
Modul Sicherheitsfensterheber links
FUEL LID15ATankklappenschalter
SMART KEY 33SMART KEY7.5ASmartkey-Steuermodul
STOP LAMPSTOP LAMP15ABremslichtmodul
P/SEAT PASS20AManueller Schalter Beifahrersitz
AMP30AAMP
MODULE 410AHead Unit Audio-, A/V- und Navigationssystem, AVM, Digitaluhr, BCM, AMP,
Schalter elektrisch verstellbarer Außenspiegel, Sicherungs-/Relaiskasten Motorraum
(Relais 1), USB-Ladegerät
DR LOCK20ARelais Türver-/-entriegelung, Heckklappenrelais,
ICM-Relaiskasten (DEADLOCK-RELAIS)
P/SEAT DRV30AIMS-Modul Fahrer, manueller Schalter Fahrersitz, Schalter Lordosenstütze Fahrer

Wartung
74
7

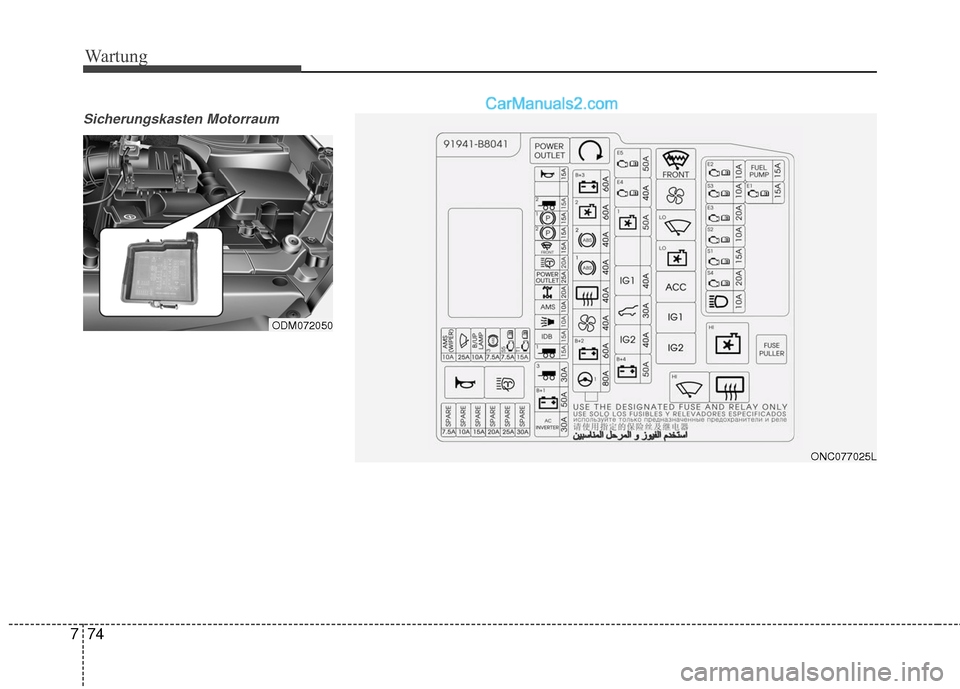

Sicherungskasten Motorraum
ODM072050
ONC077025L

775
Wartung

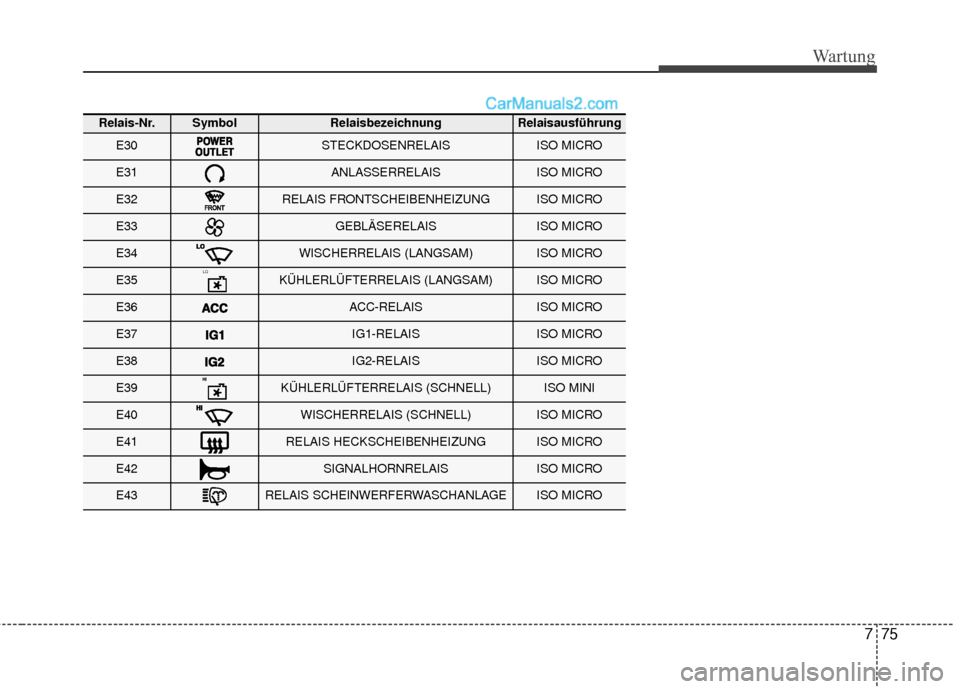

Relais-Nr.SymbolRelaisbezeichnungRelaisausführung
E30STECKDOSENRELAISISO MICRO
E31ANLASSERRELAISISO MICRO
E32RELAIS FRONTSCHEIBENHEIZUNGISO MICRO
E33GEBLÄSERELAISISO MICRO
E34WISCHERRELAIS (LANGSAM)ISO MICRO
E35/2KÜHLERLÜFTERRELAIS (LANGSAM)ISO MICRO
E36ACC-RELAISISO MICRO
E37IG1-RELAISISO MICRO
E38IG2-RELAISISO MICRO
E39KÜHLERLÜFTERRELAIS (SCHNELL)ISO MINI
E40WISCHERRELAIS (SCHNELL)ISO MICRO
E41RELAIS HECKSCHEIBENHEIZUNGISO MICRO
E42SIGNALHORNRELAISISO MICRO
E43RELAIS SCHEINWERFERWASCHANLAGEISO MICRO

Wartung
76
7

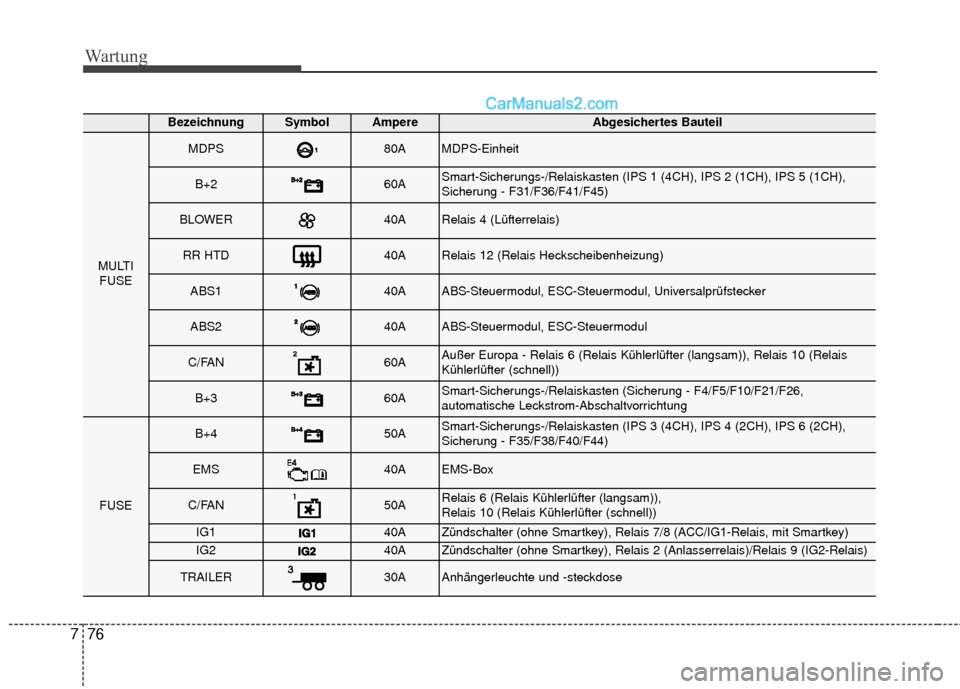

BezeichnungSymbol AmpereAbgesichertes Bauteil
MULTI
FUSE
MDPS80AMDPS-Einheit
B+260ASmart-Sicherungs-/Relaiskasten (IPS 1 (4CH), IPS 2 (1CH), IPS 5 (1CH),
Sicherung - F31/F36/F41/F45)
BLOWER40ARelais 4 (Lüfterrelais)
RR HTD40ARelais 12 (Relais Heckscheibenheizung)
ABS140AABS-Steuermodul, ESC-Steuermodul, Universalprüfstecker
ABS240AABS-Steuermodul, ESC-Steuermodul
C/FAN60AAußer Europa - Relais 6 (Relais Kühlerlüfter (langsam)), Relais 10 (Relais
Kühlerlüfter (schnell))
B+360ASmart-Sicherungs-/Relaiskasten (Sicherung - F4/F5/F10/F21/F26,
automatische Leckstrom-Abschaltvorrichtung
FUSE
B+450ASmart-Sicherungs-/Relaiskasten (IPS 3 (4CH), IPS 4 (2CH), IPS 6 (2CH),
Sicherung - F35/F38/F40/F44)
EMS40AEMS-Box
C/FAN50ARelais 6 (Relais Kühlerlüfter (langsam)),
Relais 10 (Relais Kühlerlüfter (schnell))
IG140AZündschalter (ohne Smartkey), Relais 7/8 (ACC/IG1-Relais, mit Smartkey)
IG240AZündschalter (ohne Smartkey), Relais 2 (Anlasserrelais)/Relais 9 (IG2-Relais)
TRAILER30AAnhängerleuchte und -steckdose

777
Wartung

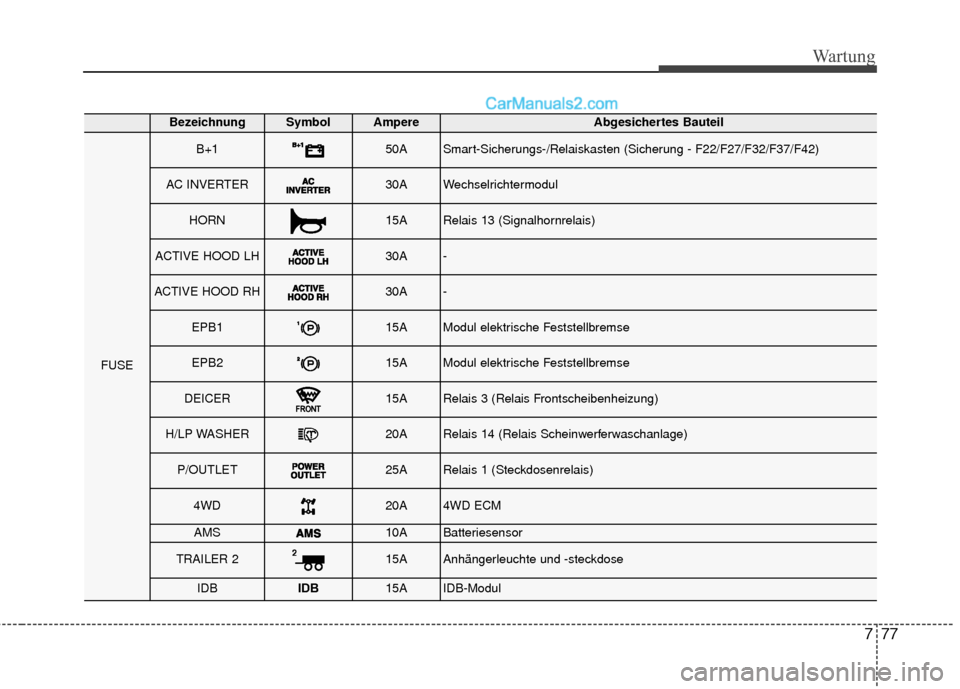

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
B+150ASmart-Sicherungs-/Relaiskasten (Sicherung - F22/F27/F32/F37/F42)
AC INVERTER30AWechselrichtermodul
HORN15ARelais 13 (Signalhornrelais)
ACTIVE HOOD LH30A-
ACTIVE HOOD RH30A-
EPB115AModul elektrische Feststellbremse
EPB215AModul elektrische Feststellbremse
DEICER15ARelais 3 (Relais Frontscheibenheizung)
H/LP WASHER20ARelais 14 (Relais Scheinwerferwaschanlage)
P/OUTLET25ARelais 1 (Steckdosenrelais)
4WD20A4WD ECM
AMS10ABatteriesensor
TRAILER 215AAnhängerleuchte und -steckdose
IDBIDB15AIDB-Modul

Wartung
78
7

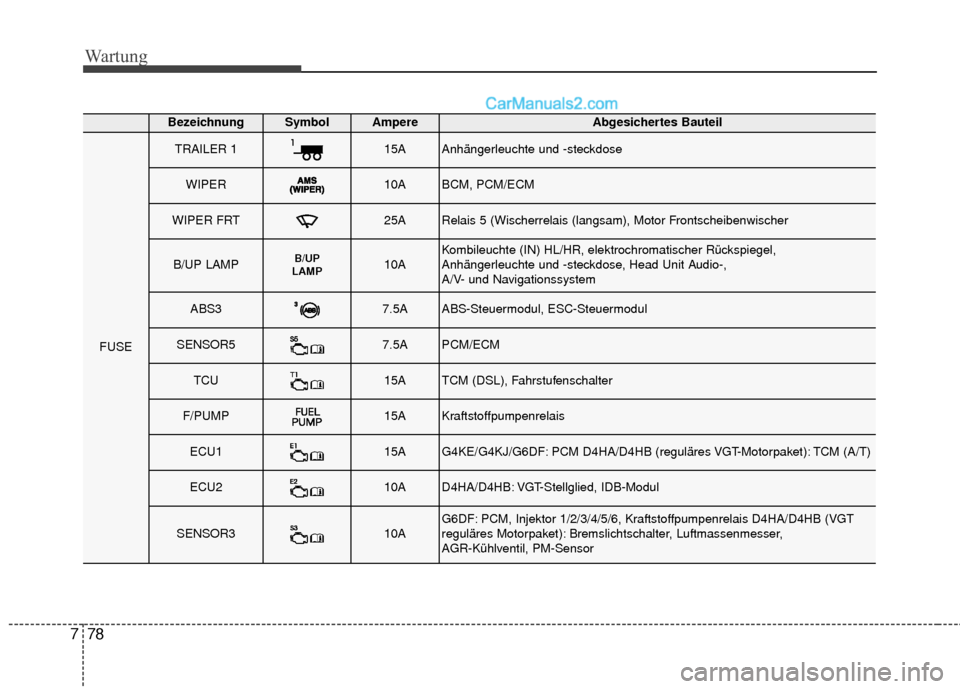

BezeichnungSymbol AmpereAbgesichertes Bauteil
FUSE
TRAILER 115AAnhängerleuchte und -steckdose
WIPER10ABCM, PCM/ECM
WIPER FRT25ARelais 5 (Wischerrelais (langsam), Motor Frontscheibenwischer
B/UP LAMPB/UP
LAMP10AKombileuchte (IN) HL/HR, elektrochromatischer Rückspiegel,
Anhängerleuchte und -steckdose, Head Unit Audio-,
A/V- und Navigationssystem
ABS37.5AABS-Steuermodul, ESC-Steuermodul
SENSOR57.5APCM/ECM
TCU15ATCM (DSL), Fahrstufenschalter
F/PUMP15AKraftstoffpumpenrelais
ECU115AG4KE/G4KJ/G6DF: PCM D4HA/D4HB (reguläres VGT-Motorpaket): TCM (A/T)
ECU210AD4HA/D4HB: VGT-Stellglied, IDB-Modul
SENSOR310AG6DF: PCM, Injektor 1/2/3/4/5/6, Kraftstoffpumpenrelais D4HA/D4HB (VGT
reguläres Motorpaket): Bremslichtschalter, Luftmassenmesser,
AGR-Kühlventil, PM-Sensor
