Page 301 of 323
Tietoa käyttäjälle
2 8
AUTON TUNNISTENUMERO
(VIN)
H010000ATQ
Auton tunnistusnumero (VIN) on numero,
jota käytetään autosi rekisteröinnissä ja
kaikissa lain vaatimissa asioissa, jotka
koskevat auton omistajuutta jne.
TUNNISTUSTARRA
H020000AUN
Auton tunnistustarra, josta näkyy auton
tunnistusnumero (VIN), sijaitsee kuljetta-
jan (tai etumatkustajan) puoleisessa kes-
kipylväässä.
RENKAIDEN SUOSITUKSET /
RENGASPAINEIDEN TARRA
H030000AUN
Autosi on toimitettu renkailla, jotka anta-
vat parhaan suorituskyvyn normaalissa
ajossa.
Rengaspaineiden tarra, joka on sijoitettu
kuljettajan puolen keskimmäisen sivupyl-
vään ulkoreunaan, näyttää autosi suosi-
teltavat rengaspaineet.
OTQ087001
OEN086004N
VIN numero (jos varusteena)
Rungon numero
OTQ087003OTQ087002
Page 302 of 323
83
Tietoa käyttäjälle
H04000AUN
Moottorin numero on meistetty sylinteri-
ryhmään kuvan osoittamaan kohtaan.
MOOTTORIN NUMERO
B060B01P
OTQ087004
B060D01P
4D56 Diesel moottori
A2.5 Diesel moottori
Bensiini moottori
Page 303 of 323
Page 304 of 323
9
Mitat / 9-2
Lamppujen tehot / 9-2
Renkaat ja vanteet / 9-3
Voiteluainesuositukset ja tilavuudet / 9-4
Tekniset tiedot
Page 305 of 323
Tekniset tiedot
2 9
Kohde mm (tuumaa)
Suurin pituus 5125 (201.8)
Suurin leveys 1920 (75.6)
Suurin korkeus 1925 (75.8)
Raideleveys edessä 1685 (66.3)
Raideleveys takana 1660 (65.4)
Akseliväli 3200 (126.0)
MITAT
Lamppu Teho
Lähivalo 55
Kaukovalo 55
Etusuuntavalo 21
Seisontavalo 5
Sivusuuntavalo* 5
Etusumuvalo* 27
Takasumuvalo* 21
Jarru- ja seisntavalo 21/5
Takasuuntavalo 21
Peruutusvalo 16
Lisäjarruvalo* 5
Rekisterikilven valo 5
Kattovalo 10
Tavaratilan valo* 10
Kynnysvalo* 5
LAMPPUJEN TEHOT
* : Jos varusteena
I010000ATQI030000ATQ
Page 306 of 323
93
Tekniset tiedot
RENKAAT JA VANTEET
* Normaali kuorma: Enintään 3 henkilöä.
I020000ATQ
Rengaspaine kPa (psi)
Minibus
Edessä Takana Edessä Takana Edessä Takana
215/70R16 6.5Jx162.9 3.25 2.9 3.5 2.9 3.5
(42, 290) (47,325) (42, 290) (51,350) (42, 290) (51,350)
Normaaliko-
koinen rengasPyöränmutterien
tiukkuus kpm (lb•ft,
N•m)
9~11
(65~79, 88~107) KohdeRengas-
kokoVannekoko
MaksimikuormaVa n
Paitsi Kiina
Normaali kuorma *1
Page 307 of 323

Tekniset tiedot
4 9

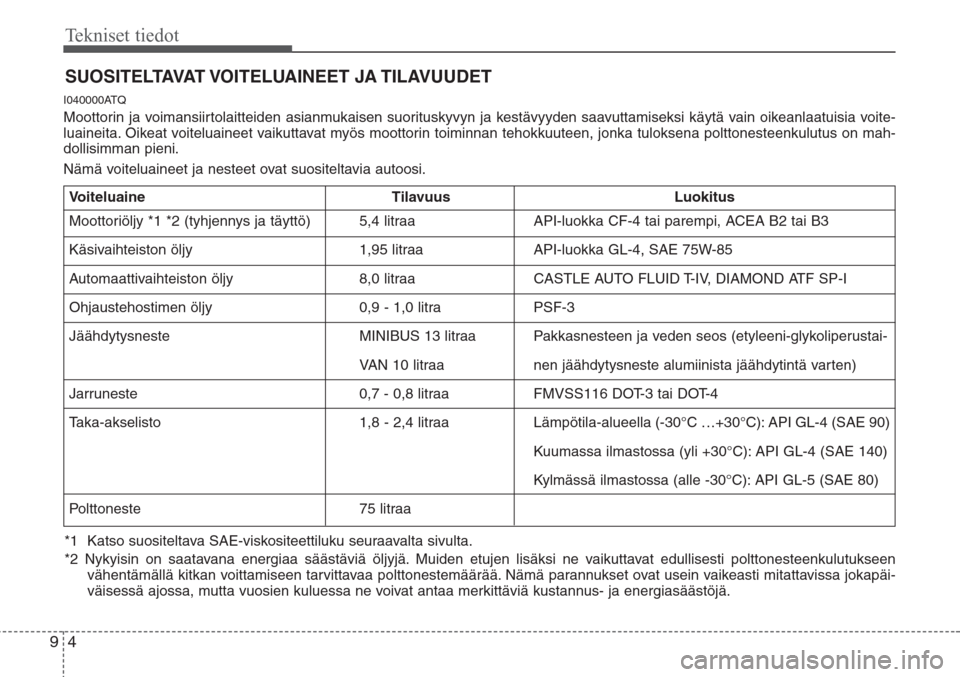

SUOSITELTAVAT VOITELUAINEET JA TILAVUUDET
I040000ATQ
Moottorin ja voimansiirtolaitteiden asianmukaisen suorituskyvyn ja kestävyyden saavuttamiseksi käytä vain oikeanlaatuisia voite-
luaineita. Oikeat voiteluaineet vaikuttavat myös moottorin toiminnan tehokkuuteen, jonka tuloksena polttonesteenkulutus on mah-
dollisimman pieni.
Nämä voiteluaineet ja nesteet ovat suositeltavia autoosi.
*1 Katso suositeltava SAE-viskositeettiluku seuraavalta sivulta.
*2 Nykyisin on saatavana energiaa säästäviä öljyjä. Muiden etujen lisäksi ne vaikuttavat edullisesti polttonesteenkulutukseen
vähentämällä kitkan voittamiseen tarvittavaa polttonestemäärää. Nämä parannukset ovat usein vaikeasti mitattavissa jokapäi-
väisessä ajossa, mutta vuosien kuluessa ne voivat antaa merkittäviä kustannus- ja energiasäästöjä.
Voiteluaine Tilavuus Luokitus
Moottoriöljy *1 *2 (tyhjennys ja täyttö) 5,4 litraa API-luokka CF-4 tai parempi, ACEA B2 tai B3
Käsivaihteiston öljy 1,95 litraa API-luokka GL-4, SAE 75W-85
Automaattivaihteiston öljy 8,0 litraa CASTLE AUTO FLUID T-IV, DIAMOND ATF SP-I
Ohjaustehostimen öljy 0,9 - 1,0 litra PSF-3
Jäähdytysneste MINIBUS 13 litraa Pakkasnesteen ja veden seos (etyleeni-glykoliperustai-
VAN 10 litraa nen jäähdytysneste alumiinista jäähdytintä varten)
Jarruneste 0,7 - 0,8 litraa FMVSS116 DOT-3 tai DOT-4
Taka-akselisto 1,8 - 2,4 litraa Lämpötila-alueella (-30°C …+30°C): API GL-4 (SAE 90)
Kuumassa ilmastossa (yli +30°C): API GL-4 (SAE 140)
Kylmässä ilmastossa (alle -30°C): API GL-5 (SAE 80)
Polttoneste 75 litraa
Page 308 of 323

95
Tekniset tiedot

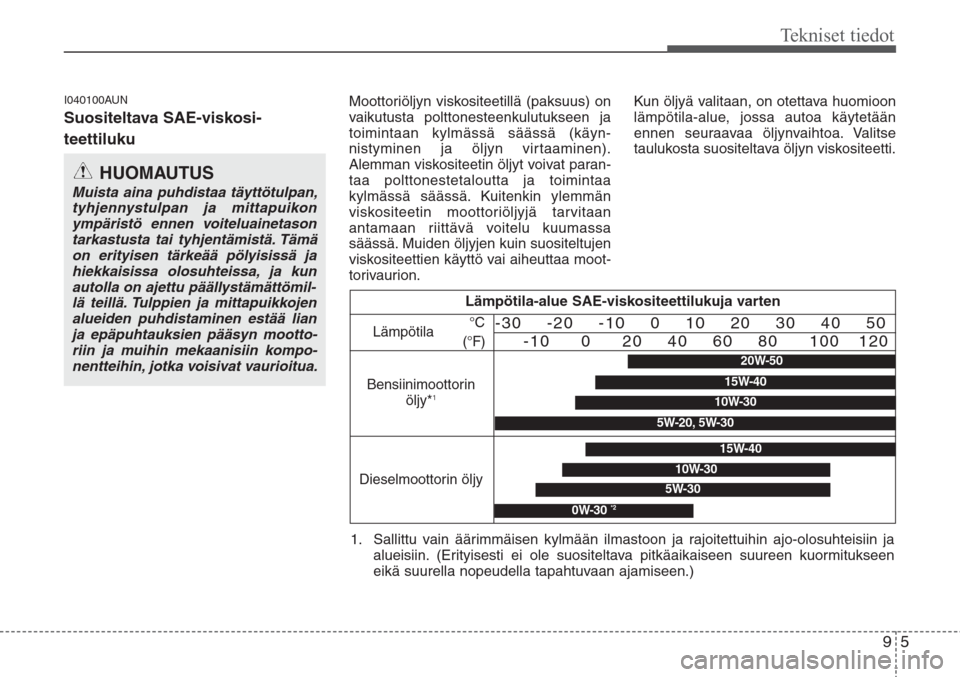

I040100AUN
Suositeltava SAE-viskosi-
teettiluku
Moottoriöljyn viskositeetillä (paksuus) on
vaikutusta polttonesteenkulutukseen ja
toimintaan kylmässä säässä (käyn-
nistyminen ja öljyn virtaaminen).
Alemman viskositeetin öljyt voivat paran-
taa polttonestetaloutta ja toimintaa
kylmässä säässä. Kuitenkin ylemmän
viskositeetin moottoriöljyjä tarvitaan
antamaan riittävä voitelu kuumassa
säässä. Muiden öljyjen kuin suositeltujen
viskositeettien käyttö vai aiheuttaa moot-
torivaurion.Kun öljyä valitaan, on otettava huomioon
lämpötila-alue, jossa autoa käytetään
ennen seuraavaa öljynvaihtoa. Valitse
taulukosta suositeltava öljyn viskositeetti.
HUOMAUTUS
Muista aina puhdistaa täyttötulpan,
tyhjennystulpan ja mittapuikon
ympäristö ennen voiteluainetason
tarkastusta tai tyhjentämistä. Tämä
on erityisen tärkeää pölyisissä ja
hiekkaisissa olosuhteissa, ja kun
autolla on ajettu päällystämättömil-
lä teillä. Tulppien ja mittapuikkojen
alueiden puhdistaminen estää lian
ja epäpuhtauksien pääsyn mootto-
riin ja muihin mekaanisiin kompo-
nentteihin, jotka voisivat vaurioitua.
Lämpötila-alue SAE-viskositeettilukuja varten
Lämpötila
Bensiinimoottorin
öljy*
1
°C
(°F)-30 -20 -10 0 10 20 30 40 50
-10 0 20 40 60 80 100 120
Dieselmoottorin öljy5W-30
15W-40
10W-30
0W-30 *2
1. Sallittu vain äärimmäisen kylmään ilmastoon ja rajoitettuihin ajo-olosuhteisiin ja
alueisiin. (Erityisesti ei ole suositeltava pitkäaikaiseen suureen kuormitukseen
eikä suurella nopeudella tapahtuvaan ajamiseen.)
20W-50
10W-30
15W-40
5W-20, 5W-30
Page 309 of 323
